Разновидности и назначение электромагнитных клапанов для газа

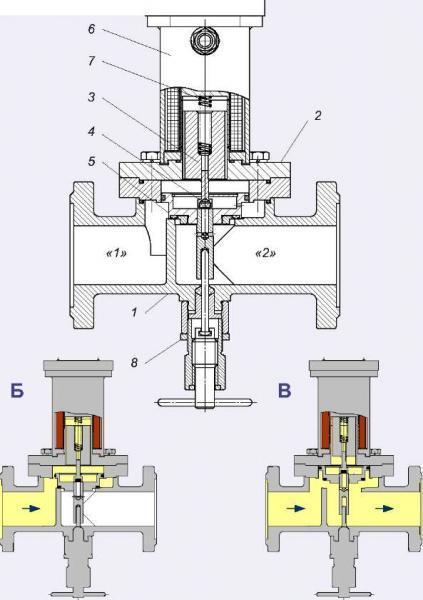

Технические характеристики клапанов КГЭ3-100-100-220-Ф, КГЭ3-100-100-24-Ф, КГЭ3-80-100-220-Ф и КГЭ3-80-100-24-Ф

Наименование параметра	Тип клапана и напряжение питания
КГЭЗ-80 ~220 В	КГЭЗ-100 ~220 В	КГЭЗ-80 =24 В	КГЭЗ-100 =24 В
Механические характеристики клапана
Диапазон давлений рабочей среды, кПа
Время открывания, не более, с
Время закрывания, не более, с
Электрические характеристики электромагнита клапана
Напряжение сети постоянного тока, В
Сопротивление пусковой секции электромагнита, Ом
Сопротивление удерживающей секции электромагнита, кОм
Средняя активная мощность при включении, не более, Вт
Средняя активная мощность при удержании, не более, Вт
Характеристики работоспособности электромагнита клапана
Развиваемое при включении на магнитной системе клапана усилие при минимальном напряжении питания, не менее, Н
Частота включения, не более, цикл/час
Режим работы (ПВ, %)

Copyright 2008 ТеплоКИП. ГК Промприбор. КИПиА: Клапаны газовые электромагнитные (TeploKIP –
KG)

Преимущества и особенности

Прибор отличается:

• сниженным потреблением электроэнергии;
• продолжительным сроком службы;
• надежностью конструкции, благодаря чему достигается удобство и простота эксплуатации.

Главная особенность изделия в том, что не нужно прикладывать никаких усилий для открытия и закрытия клапана. Управление осуществляется электромагнитной катушкой, которая срабатывает от подачи электрического тока. Автоматическое реагирование ЭГК на аварийные ситуации делает использование природного газа безопасным.

Второй особенностью электромагнитного клапана является способность очищать рабочую среду от мелких твердых частиц: пыли, мусора органического происхождения, металлической стружки.

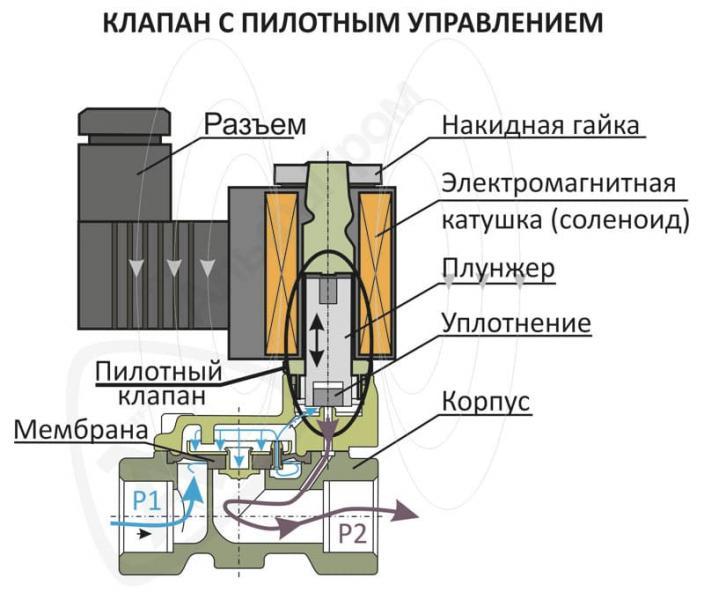

Конструкция и назначение пилотируемого клапана

Газовый отсечной пилотный клапан SCE238A002 (200 бар), Немен, VIKING, SPOOL, JOUCOMATIC, ЭВЕЛЕН, SMART TORK, состоит из двух основных частей: пропускного устройства и клапана прямого действия. Пропускной механизм преобразует электрическую энергию в механическую, которая, в свою очередь, открывает или закрывает деталь. В клапане прямого действия осуществляется управление потоком жидкости или газа.

Электромагнитные клапаны могут использовать металлические пломбы или резиновые уплотнители, также его легко контролировать. Пружина используется для хранения клапана нормально разомкнутым или сомкнутым, в то время, когда он не используется.

Вода под давлением поступает в камеру. Входное отверстие представляет собой эластичную мембрану, а над ней расположена пружина, толкающая её вниз. Диафрагма имеет отверстие, проходящее через центр, оно позволяет контролировать количество воды, зачастую пропускается очень малая часть. Эта вода заполняет полости на другой стороне диафрагмы, так что давление одинаково по обе стороны клапана.

После того, как диафрагма закрывается клапаном, давление на выходе дна уменьшается, и большее давление держит клапан закрытым. Таким образом, пружина не имеет отношения к закрытию или открытию клапана.

Если ток проходит через мембранный соленоид, вода в камере вытекает через прямой проход быстрее, чем пополняется камера. Входящее давление поднимает диафрагму.

Когда соленоид снова выключается, проход закрыт пружиной, нужно очень мало сил, чтобы толкнуть диафрагму вниз, главный клапан снова закрывается. На практике часто отсутствует отдельная пружина; эластомера диафрагмы адаптирована так, что работает, как собственный источник, в основном в закрытой форме.

Соленоидные клапаны

Из объяснения видно, что этот тип клапана зависит от перепада давления между входом и выходом, так как для его работы давление на входе должно быть всегда больше, чем давление на выходе. Если давление на выходе, по любой причине, выше входного, клапан слишком быстро откроется, чтобы этого не допустить разница размеров должна быть не больше половины дюйма.

Для усиления давления часто используется пластиковый уплотнитель, который закрепляется в районе входящего отверстия.

Способ подключения у каждого прибора немного отличается, поэтому очень рекомендуем при покупке прочитать сертификат, проверить паспорт определенной модели. Инструкция подробно описывает монтаж каждого отдельного клапана.

Монтаж электромагнитного клапана. Особенности

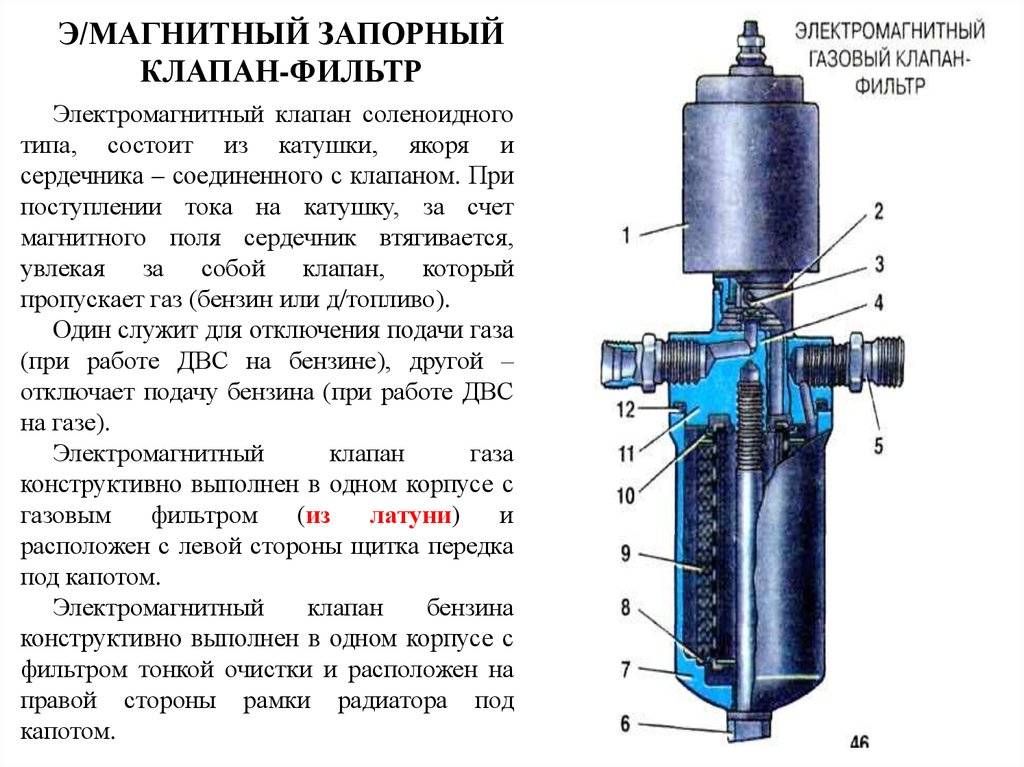

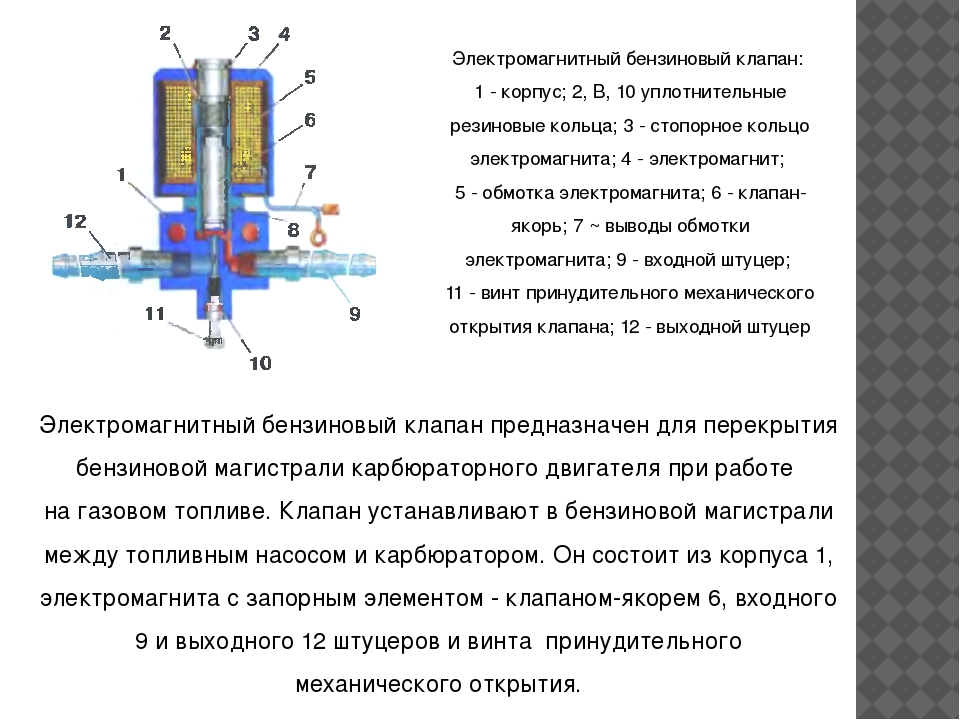

Никто не отрицает, что бензиновый клапан на газовое оборудование играет немаловажную роль, как и обратный клапан на вторую камеру ГБО. Вот поэтому любые манипуляции, связанные с данным оборудованием, должны выполняться тщательным, качественным образом, желательно, чтобы данной работой занимались исключительно специалисты с большим опытом и стажем.

Клапан, или мультиклапан газового оборудования считается наиболее важным элементом. В том случае, если вы стали замечать появление тех или иных проблем, связанных с функционированием ГБО, то знайте: это может свидетельствовать о том, что в действительности произошел выход из строя данного клапана.

Желая справиться с подобной проблемой самостоятельно, часто многие люди сталкиваются с серьезными неприятностями. Если же этой работой станут заниматься специалисты с арсеналом необходимых инструментов, соответствующим оборудованием, то можно избежать многих проблем.

Чуть ранее было сказано об основных причинах поломки узла. Нужно отметить, что проверить клапан того или иного газового оборудования вполне возможно двумя способами: в первом случае всегда можно провести замеры показателей тока, конечно же, на его выходах, а во втором случае, можно провести анализ его работы. Если клапан является исправным, то знайте, что он всегда будет щелкать в момент поворота ключа в замке зажигания, ну и, конечно, в процессе запуска мотора.

Что касается ремонтных работ неисправного узла, то здесь потребуется осуществить его полную замену или же поменять отдельные элементы. Но для большинства существующих мультиклапанов сегодня в продаже можно отыскать специальные ремкомплекты.

Помимо всего сказанного, важно добавить, что разборка, но и, конечно же, сборка узла должна проводиться опытными специалистами. Главное – выполнять подобную работу аккуратным образом, чтобы ничего не повредить

https://www.youtube.com/watch?v=GbBPPXB8CU8

Виды и отличия

Существует главное деление всех моделей электромагнитных вентилей на три группы:

• Нормально открытые (НО). Устройства этой группы при отключении напряжения остаются в открытом положении и обеспечивают свободное поступление газа.
• Нормально закрытые (НЗ). Электромагнитные клапаны без поступления электрического тока имеют закрытое положение и перекрывают доступ свободного потока газа на газовой системе.
• Универсальные. Этот тип газовых вентилей может при отключении напряжения находиться как закрытом, так и открытом состоянии.

Стоит отметить, что электромагнитные газовые клапаны могут делиться еще и по принципу движения затвора:

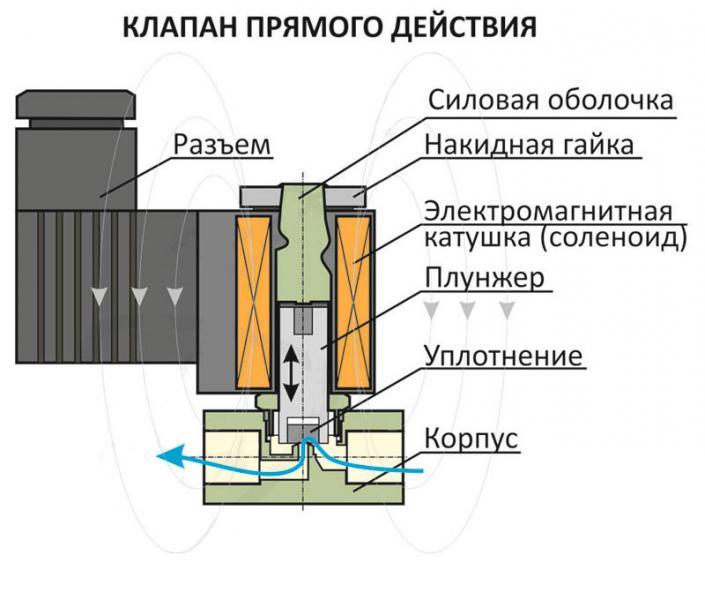

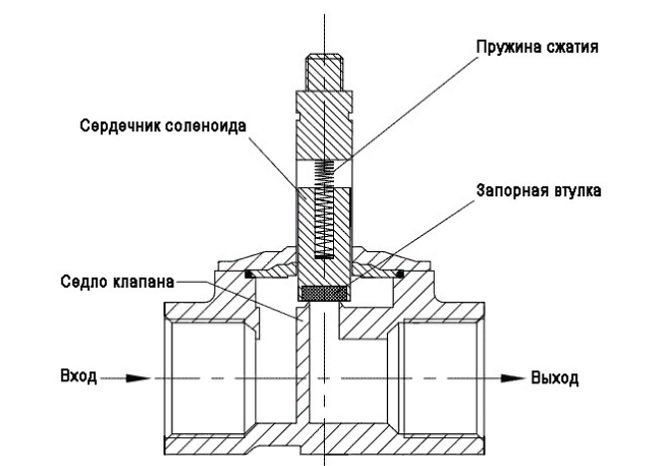

• Прямого действия. Это предполагает, что затвор приходит в действие только при движении сердечника.

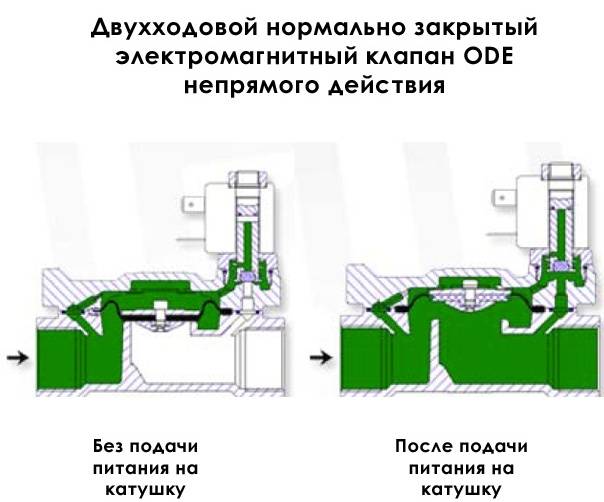

• Непрямого действия. Когда затвор приходит в движение не только под воздействием сердечника, но и при помощи воздействия газа. Купить электромагнитный вентиль для газа такого типа выгодно, если предполагается большое прохождение потока, потому как экономит усилия системы.

По количеству ходов бывают:

Фланцевый электромагнитный клапан

• Двухходовые электромагнитные клапаны. Они имеют только два отверстия: входное и выходное. Этот тип устройства лучше всего использовать, если требуется только подача или перекрытие газа на систему.
• Трехходовые клапаны. Имеют три отверстия: входное одно и два выходных. Его плюсом является то, что возможно перенаправлять газовый поток на системе.
• Четырехходовые электромагнитные клапаны. Имеют четыре отверстия: входное одно и три выходных. Здесь плюсом является не только возможность перераспределить поток газа, но и подключиться к дополнительным системам.

Советы по выбору

Прежде чем купить магнитный газовый клапан Lovato серии ВН, стоит обсудить, где будет применяться это устройство и какими характеристиками он должен обладать.

Следует обратить внимание на такие условия как:

• Электрообслуживание. Лучше всего подобрать модели с дополнительной ручной регулировкой, или искробезопасные с малой мощностью.
• Давление на трубопроводе. Не следует выбирать вентиль с номинальным давлением, которое превышает давление на трубопроводе. Это может стать причиной повреждения механизма.
• Окружающая среда. Следует проверить паспортные характеристики клапана и убедиться, что изделие может эксплуатироваться на существующих условиях. Актуально это тогда, когда в помещении, где будет устанавливаться механизм, предполагается повышенная влажность, вибрация, высокая (или наоборот — низкая) температура, попадание прямых солнечных лучей или любые другие параметры, отличные от нормы.
• Требуемое напряжение. Стоит проверить источник питания на устойчивое напряжение. Использует газовый электромагнитный вентиль 220 В, и если напряжение ниже, то это приведет к тому, что механизм не сможет нормально открываться и закрываться. А при повышенном напряжении — будет происходить перегрев прибора. На газовом оборудовании автомобилей это также актуально — тогда ставят газовый электромагнитный вентиль 12 вольт.

Газовый электромагнитный клапан

Цена на газовый электромагнитный клапан будет колебаться от типа, размера и области применения.

Электромагнитный клапан для газовой колонки зависит от модели колонки) будет стоить от 4$ до 10$. А магнитный газовый клапан Lovato для автомобиля от 10$ до 15$.

Устройства, которые применяются не для бытовой сферы — обходятся ощутимо дороже. Приведем также пару примеров.

Газовый электромагнитный клапан типа КГЭЗ в зависимости от конфигурации будет стоить около 20-25$.

Электромагнитный клапан серии ВН для газовой пушки обойдется за 43$.

Нюансы монтажа

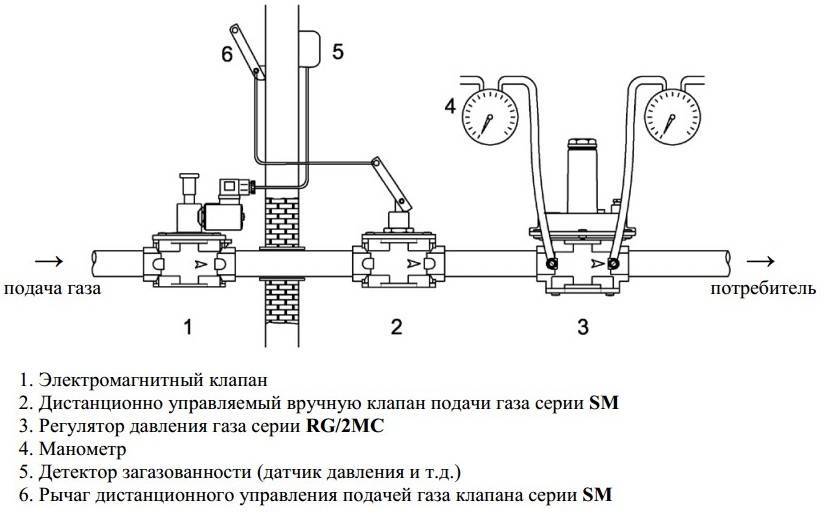

Электромагнитный клапан Lovato серии ВН устанавливают для помещений после газового вентиля. Рекомендуется перед клапаном устанавливать фильтр.

Чтобы правильно установить механизм, необходимо стрелку на корпусе разместить по ходу направления движения газового потока.

Узел для колонки необходимо располагать либо горизонтально, либо вертикально.

Выполняется соединение посредством резьбы (когда используются модели малого диаметра) или с помощью фланцев — для труб с большим сечением.

Электромагнитный газовый клапан – это одно из устройств трубопроводной арматуры, предназначенное для распределения и регулирования рабочей среды в системах подачи газа, а также на газовых трубопроводах. Главной отличительной особенностью электромагнитного газового клапана является дистанционное управление, которое осуществляется при помощи подачи электричества. Электрический импульс инициирует перемещение электромагнита в заданном направлении, а тот в свою очередь задает движение затвора.

Назначение, принцип действия и устройство клапана

Электромагнитные устройства применяют, чтобы быстро осуществлять дистанционное управление газопроводной системой в качестве регулирующей и запорной арматуры. Они обеспечивают признаваемую вполне достаточной безопасность при транспортировке и использовании природного газа. Повсеместное распространение электромагнитных автоматических соленоидных приспособлений в качестве запорной и регулирующей арматуры затронуло не только промышленные объекты и магистральные газопроводы, но и бытовую сферу. Их устанавливают на такие бытовые приборы, как газовые колонки и котлы, а также на газовые баллоны и при установке на автомашину ГБО.

Внутри соленоидных устройств возможна установка фильтров, позволяющих производить дополнительную очистку природного газа от содержащихся в нем примесей. При возникновении утечки природного газа, когда мгновенно произойдет изменение давления в системе, автоматика молниеносно перекроет подачу рабочей среды, исключив распространение токсичного вещества, представляющего огромную угрозу для здоровья.

Работают они таким образом. Пока не подано электрическое напряжение, устройство остается статичным, катушка обесточена, механическим воздействием пружины обеспечивается герметичное соприкосновение мембраны или поршня клапана с седлом. Подавая электрическое напряжение на катушку, добиваемся открытия клапана, происходящего под воздействием, порождаемым магнитным полем, возникающим в катушке, на плунжер, который втягивается в нее.

При подаче электричества клапан автоматически перекрывает подачу газа в сеть

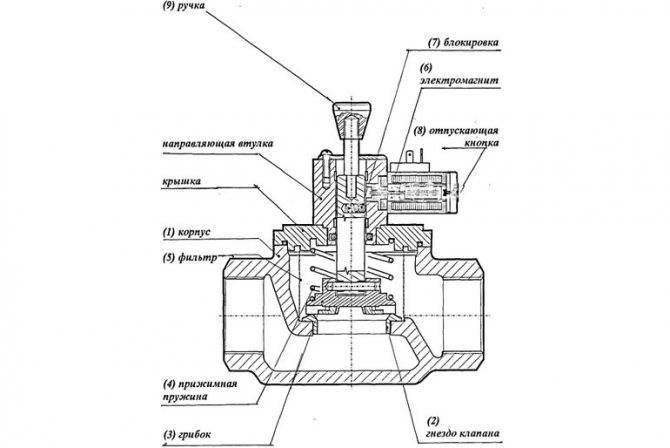

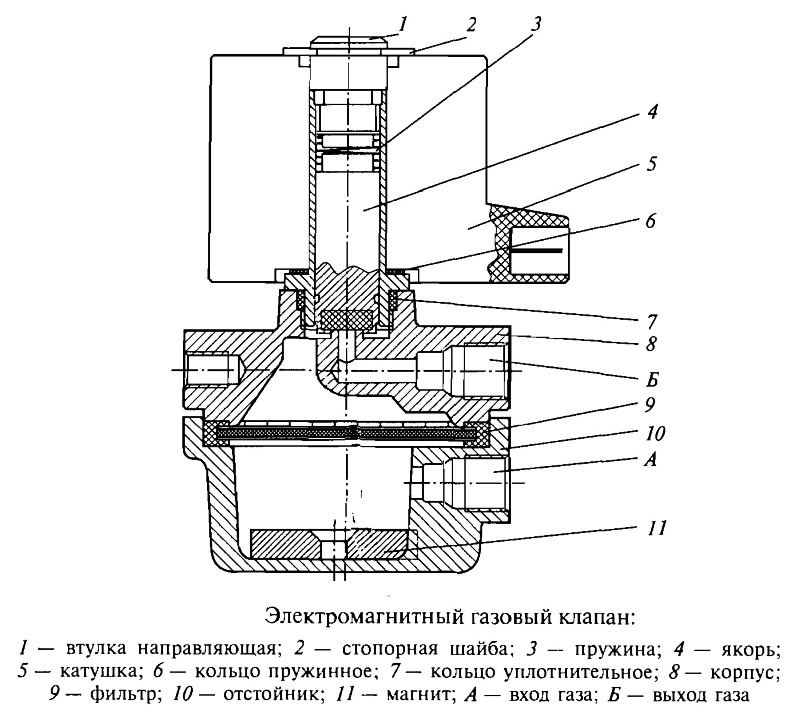

Электромагнитные устройства для регулировки подачи газа составлены такими элементами:

• корпусом;
• крышкой;
• мембраной (поршнем);
• плунжером;
• штоком;
• пружиной;
• электрической катушкой (соленоидом).

Для изготовления корпусов и крышек могут быть использованы различные материалы:

• металлы и сплавы (принято использование чугуна, нержавейки, латуни);
• полимеры (прибегают к применению нейлона, полипропилена, эколона и т. п.)

Для изготовления плунжеров и штоков требуются особые магнитные материалы. Для катушек предусматривается изготовление корпуса, защищенного от проникновения пыли или полностью герметичного. Чтобы обмотать соленоиды, применяют высококачественный эмалированный провод, на который идет электротехническая медь.

К газопроводу электромагнитные устройства подключаются резьбовым или фланцевым соединением. Подключение к электросети производится посредством штекера.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам. Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное.
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Ознакомиться со всеми разновидностями электромагнитных клапанов можно тут.

Управление

Управление выполняется:

• В автоматическом режиме – по командному сигналу от приборов АПС, блоков контроля/пуска систем пожаротушения тонкораспыленной водой, порошками, аэрозолями, газами; клапанов управления автоматических установок водяного тушения со спринклерными, дренчерными оросителями.
• Дистанционно – от команд, которые выдает шкаф управления противопожарными клапанами, установленный в диспетчерской/в помещении пультовой дежурной смены предприятия/организации, а также с кнопок, установленных в пожарных шкафах или возле эвакуационных выходов. Перевод заслонок из исходных – открытых/закрытых положений в рабочее состояние выполняется при подаче электропитания на привод или при его обесточивании.
• Возврат заслонок в исходные положения после эксплуатации в условиях пожара или контрольных испытаний после окончания монтажно-наладочных работ, проверок работоспособности в зависимости от вида/типа, исполнения изделий выполняется подачей электропитания или вручную. Как правило, все устройства огне-, дымо-преграждения снабжены внешними датчиками положения заслонки с дублированием этой информации на контрольных панелях блоков/шкафов управления.

Электроприводы противопожарных клапанов, являющиеся исполнительными устройствами нормально закрытых, дымовых КП, согласно указаниям СП 7.13130.2013 обязаны сохранять исходное положение заслонки при отключении электроснабжения привода устройства.

Дополнительная информация по теме

Какая автоматика лучше – механическая или электронная?

Приборы, контролирующие работу отопительного оборудования, могут быть механическими или электронными. В бюджетных моделях газовых котлов в большинстве случаев используется вариант механического, ручного управления. Несмотря на то, что уровень технического прогресса достиг небывалых высот, механика остается надежным и проверенным средством. Автоматика безопасности газовых котлов, действующая в ручном режиме управления, на порядок дешевле. Принцип работы большинства моделей котлов с ручным управлением прост и понятен для бытового использования.

Регулятор интенсивности подачи теплоносителя в радиатор системы водяного отопления

Блок автоматики механического принципа действия проще в обслуживании и ремонте. Разборка такого агрегата вполне по силам специалисту – теплотехнику, осуществляющему профилактический осмотр котельного оборудования в вашем доме.

Ручное, механическое управление газовым котлом не зависимо от электроснабжения — владелец жилья самостоятельно выставляет нужную для обогрева жилого помещения температуру, все остальное зависит от законов физики, которые заложены в основу работы механизма.

Теплообменник оснащен термопарой — механизмом на основе пластины, скомбинированной из двух частей — стальной и никелевой. В процессе нагрева пластина удлиняется, а при охлаждении — уменьшается в длине, воздействуя на клапан, который открывает или закрывает подачу газа в рабочую зону. На основе такого же принципа работает и регулятор тяги, которой оснащаются газовые котлы с открытой камерой сгорания. Биметаллическая пластина при повышении температуры до критической отметки (более 75 °С) выгибается, размыкая цепь. При уменьшении пламени, пластина возвращается в естественное положение. Все просто и понятно.

Иной принцип работы заложен в автоматике с электронной начинкой, использующей не физические свойства материалов и сред, а принципиально другой способ передачи сигнала оборудованию.

Электронные автоматические системы контроля

Наиболее распространенный вид автоматики, который используется в бюджетных моделях котлов — электронный термостат.

Прибор устанавливается внутри помещения и управляет обогревом на основе сигналов выносного термодатчика, расположенного в актуальной зоне помещения. При снижении температуры ниже установленного предела на котел подается сигнал о включении. При достижении оптимальных температурных параметров датчики передают в систему сигнал о выключении. Термостаты комнатные имеют с газовыми котлами кабельное соединение.

В данном случае наличие термостата обеспечивает оптимальную температуру нагрева газового котла и экономичность расхода голубого топлива. На сегодняшний день в продаже представлены термостаты нескольких типов, отличающиеся функциональностью, техническими характеристиками и способом монтажа. Программируемые приборы обеспечивают поддержание внутри жилого помещения оптимального температурного режима в течение заданного периода времени.

Некоторые модели могут осуществлять автоматический контроль над работой газового котла в течение суток, другие образцы техники способны контролировать работающий агрегат в течение недели. Производятся также приборы автоматического контроля беспроводного действия, позволяющие дистанционно контролировать работу котла. Радиус действия современных дистанционных систем управления, в зависимости от выбранной модели, составляет 25-100 м.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Устройство клапана

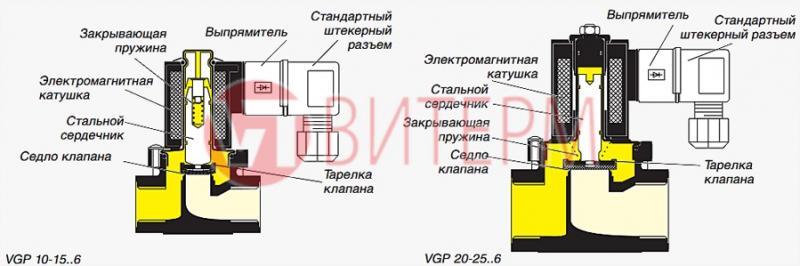

Основные конструктивные элементы электромагнитного клапана это:

• корпус;
• крышка;
• мембрана (или же поршень);
• пружина;
• плунжер;
• шток;
• электрическая катушка, которую еще называют соленоид.

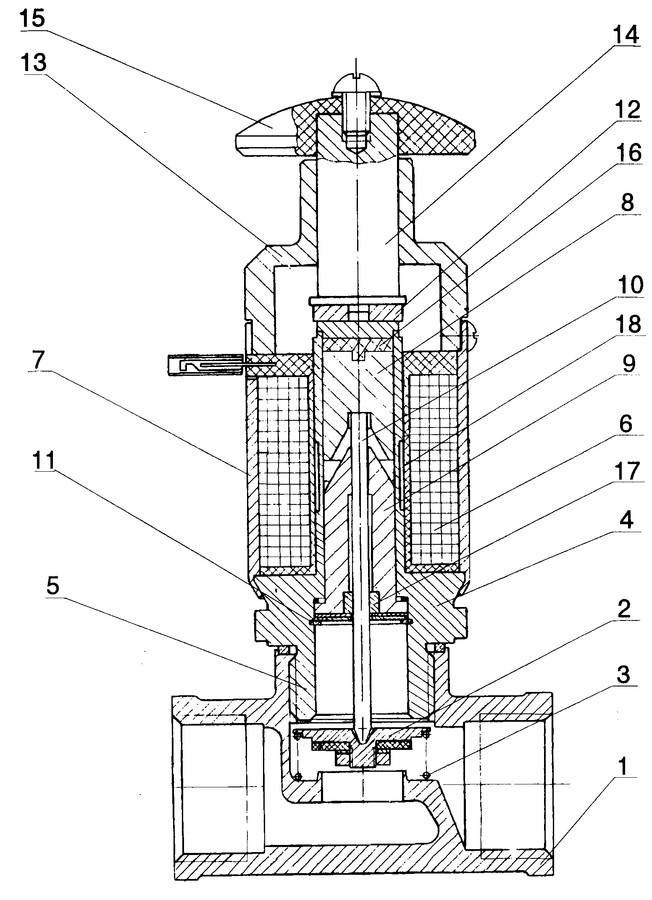

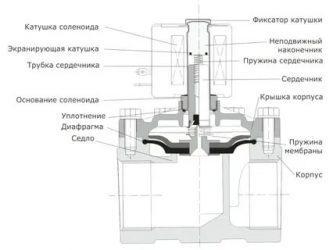

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

Заключение

Все работы по монтажу и обслуживанию газового оборудования могут выполнять лишь квалифицированные специалисты газовой службы. Это нужно учитывать, иначе неправильное проведение работ может привести к печальным последствиям.

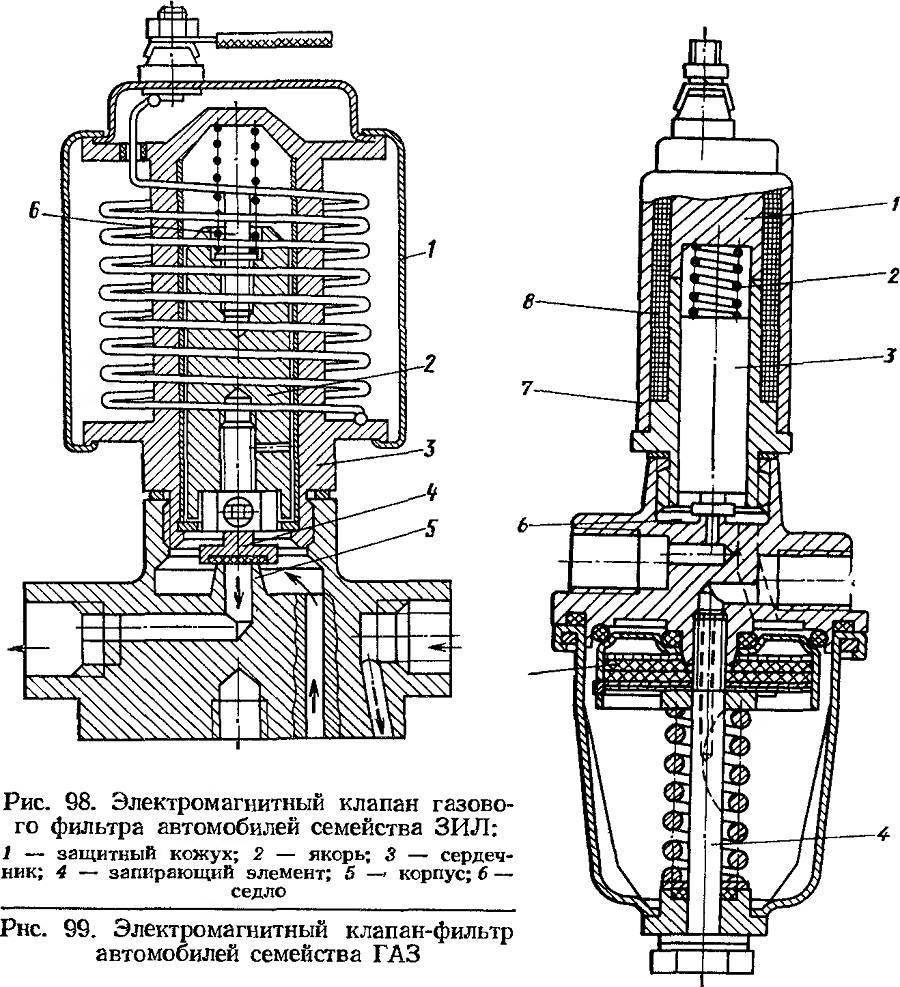

Газобаллонное оборудование для автомобиля, сокращенно — ГБО — новейшее, доступное и эффективное средство экономии топлива авто, увеличения ресурса двигателя и снижения объема выброса вредных веществ в окружающую атмосферу — все в одном флаконе. С каждым годом неблагоприятная обстановка на рынке цен нефти и общее ухудшение качества бензина вызывают устойчивое желание автовладельцев переходить на более экономичные и безвредные для мотора принципы работы. Возможность заправлять сжиженным пропаном и нефтяным газом (метаном) известна с середины XIX века, она появилась одновременно с бензиновыми и дизельными двигателями внутреннего сгорания и развивалась параллельно. Но только с конца 70-х годов XX века, газовое оборудование стало по-настоящему востребовано, и появилась развитая инфраструктура заправок и станций технического обслуживания автомобилей.

В общем случае, включает в себя газовый баллон, от которого тянется газовая магистраль, в конце перекрывает мультиклапан. За ним редукторный испаритель переводит газ в рабочее состояние и накапливает порциями в коллекторе и через отдельные форсунки впрыскивает в мотор. Процесс контролирует управляющий блок, связанный с бортовым компьютером (в более продвинутых моделях).

Классификация

На сегодняшний день огромное количество специализированных производителей предлагает широкий ассортимент ГБО как на карбюраторные, так и на инжекторные типы моторов любой сложности и конфигурации. Условно все системы разделяют на поколения, у каждого из которых — собственная работа и степень автоматизации регулировки:

Первое поколение — вакуумный принцип дозировки каждой газовой порции. Специальный механический клапан реагирует на разреженность, возникающую во входном коллекторе авто, когда работает двигатель и открывает дорогу газу. Примитивное устройство для несложных карбюраторных систем не имеет никакой обратной связи с электроникой мотора, точной регулировки и других опциональных надстроек.

Редукторы второго поколения уже снабжены простейшими электронными мозгами, которые, связываясь с внутренним датчиком содержания кислорода, воздействуют на простой электромагнитный клапан. Такой принцип работы уже позволяет не просто машине ехать лишь бы как, а регулирует состав газовоздушной смеси, стремясь к оптимальным параметрам. Практичное и все еще широко распространённое устройство среди владельцев карбюраторных автомобилей, но в Европе оно уже запрещено с 1996 года к применению за высокий уровень загрязнения окружающей среды.

Спрос на представителей переходного третьего поколения достаточно низок. Работа этих высокотехнологичных систем основана на автономном программном обеспечении, создающем собственные топливные карты. Газ подается специальным встроенным инжектором в каждый цилиндр по отдельности. Внутреннее программное оборудование эмулирует работу бензиновых форсунок на собственных аппаратных мощностях. Конструкция оказалась не слишком удачной, слабый процессор блока зависал, вызывая сбои в налаженности работы механизма. Идея затерялась при появлении более нового и проработанного класса ГБО.

Самые распространённые на сегодняшний день редукторы — с разделенным впрыском газовоздушной смеси. Это доведенный до конца проект 3-го поколения, но использующий в программе настройки стандартные бензиновые карты автомобиля, что не утяжеляет нагрузку на вычислительные мощности блока управления. Отдельно идет линейка поколения 4+, разработанная для прямоточных систем непосредственного впрыска топлива прямо в мотор FSI.

Новейшее средство, внедряющееся на рынке авто — 5 поколение. Ключевая особенность принципа действия состоит в том, что газ не испаряется в редукторе, а нагнетается жидким прямо в цилиндры. В остальном это полное соответствие 4 поколению: разделенный впрыск, задействование данных с заводской топливной карты, автоматический режим перехода с газа на бензин и т. д. Из преимуществ еще можно отметить те, что оборудование полностью совместимо с ныне действующими экологическими стандартами и новейшей бортовой диагностикой.
