Работа АВР
Как функционирует АВР? Что это такое по степени надежности в снабжении электроэнергией потребителей? Устройства делятся на 3 категории. Электроснабжение жилья относится к самой низкой. При частых сбоях в сети питания резерв в доме лучше установить, поскольку от этого зависит долговечность бытовых приборов, а также комфортные условия проживания. В квартиры устанавливают бесперебойники на аккумуляторах, которые преимущественно применяются для электронной техники. Генераторы наиболее распространены как резервные источники питания частных домов.
Бензиновый генератор в самом простом варианте подключается к электроснабжению дома через перекидной рубильник. Это предупреждает короткое замыкание при ошибочном вводе резерва, когда не выключены автоматы подачи электроэнергии в дом. Рубильник выбирается с тремя положениями, где среднее из них полностью отсекает электричество.
АВР своими руками можно установить в автоматическом режиме, если снабдить генератор автоматическим пусковым устройством и управлять им из шкафа с помощью контакторов, которые также переключают вводы. Автоматика работает на микропроцессорном управлении, например, на реле-контроллерах Easy. Для ввода резерва АВР применяют датчики напряжения. Как только отключается питание, сразу происходит запуск двигателя генератора. На достижение рабочего режима уходит некоторое время, после чего АВР производит переключение нагрузки на резерв. Подобные задержки допустимы для бытовых потребностей.
Особенности дизельного топлива
Большинство требований к системе питания дизельного мотора выдвигается с учетом того, что дизельное топливо имеет ряд специфических особенностей. Горючее такого рода представляет собой смесь керосиновых и газойлевых соляровых фракций. Дизельное топливо получают после того, как из нефти реализуется отгон бензина.
Дизельное топливо обладает целым рядом свойств, главным из которых принято считать показатель самовоспламеняемости, который оценивается цетановым числом. Представленные в продаже виды дизельного топлива имеют цетановое число на отметке 45–50. Для современных дизельных агрегатов наилучшим топливом является горючее с большим показателем цетанового числа.
Система питания дизельного ДВС обеспечивает подачу хорошо очищенного дизельного топлива к цилиндрам, ТНВД сжимает горючее до высокого давления, а форсунка подает его в распыленном на мельчайшие частицы виде в камеру сгорания. Распыленное дизельное топливо смешивает с горячим (700–900 °С) воздухом, который нагревается до такой температуры от высокого сжатия в цилиндрах (3–5 МПа) и самовоспламеняется.
Обратите внимание, рабочая смесь в дизельном моторе не поджигается отдельным устройством, а воспламеняется самостоятельно от контакта с разогретым воздухом под давлением. Эта особенность сильно отличает дизельный ДВС от бензиновых аналогов. Дизельное топливо имеет еще и более высокую плотность сравнительно с бензином, а также обладает лучшей смазывающей способностью
Дизельное топливо имеет еще и более высокую плотность сравнительно с бензином, а также обладает лучшей смазывающей способностью
Не менее важной характеристикой выступает вязкость, температура застывания и чистота дизельного топлива. Температура застывания позволяет делить топливо на три базовых сорта горючего: летнее дизельное топливо, зимний дизель и арктическое дизельное топливо
Начало пути.
Как правило, вопрос по автоматизированному управлению вводом генератора и вводом сети возникает, когда пришлось столкнуться с рядом неудобств ручного управления вводами. Первоначально, для ручного управления, собирают, в большинстве случаях, самую простую схему на 2-х автоматических выключателях Рис.1. без элементов защиты.
За основу будут взяты ввод 220В/50Гц городской однофазной сети 1, однофазный счетчик электроэнергии 2, автоматические выключатели А1 на 25 ампер с характеристикой С и автоматический выключатель А2 на 25 ампер с характеристикой В, подключаемая нагрузка 3(Дом) и однофазный бензиновый генератор с электростартером на 6,5 кВт позиция 4. Работает все очень просто. Когда есть напряжение в сети, оно проходит через счетчик 2, автоматический выключатель А1 к нагрузке 3. Автомат А2 выключен. При пропадании сети отключают автомат А1, запускают генератор 4 и включают автомат А2. Нагрузка подключена к генератору. Появилась сеть — выключают автомат А2, включают автомат А1 и глушат генератор.
Собираем автоматику АВР.

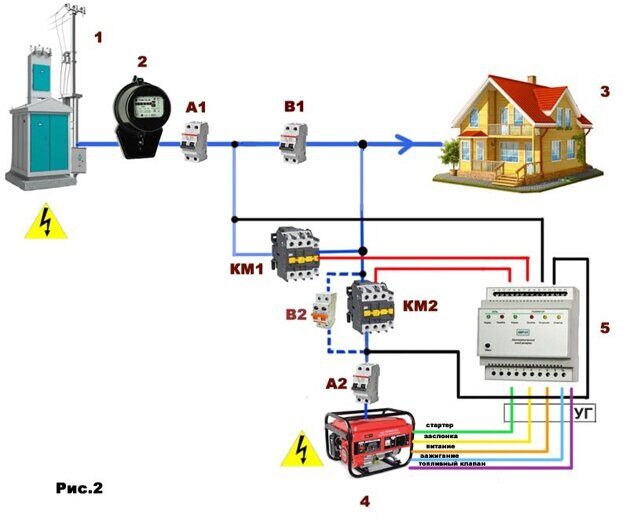

На Рис.2 изображены следующие элементы:
1 — ввод городской сети 230В/50Гц
2 — бытовой однофазный счетчик электроэнергии
3 — потребитель электроэнергии (нагрузка)
4 — автономная генераторная установка (бензиновый генератор с электростартером на 6,5 кВт)
5 — модуль управления АВР-1/1 (контроллер)
А1 — автоматический выключатель 2-х полюсный (С25А)
А2 – автоматический выключатель 2-х полюсный (В25А)
В1 — выключатель нагрузки 2-х полюсный (32А)
В2 – выключатель нагрузки 2-х полюсный (32А)
КМ1 — контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ).
КМ2 – контактор 3-х полюсной с дополнительным нормально-замкнутым контактом (25А 230В/АС3 1НЗ).
УГ – жгут проводников управления генератором ( стартер, питание, заслонка, зажигание, топливный клапан)
Что ставим? Для чего?

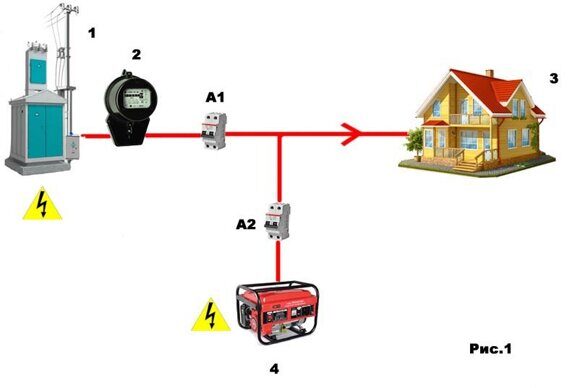

Позиции 1, 2, 3, 4, А1, А2 – остаются от схемы на Рис.1, поэтому нам потребуется все остальное.
Выключатель нагрузки В1 (БАЙПАС): Служит для разрыва цепи сеть-дом при работе в автоматическом режиме и подключения сети к дому в ручном режиме. Ставим номиналом не меньше чем автоматический выключатель А1. Если не получится приобрести выключатель нагрузки – устанавливаем автоматический выключатель с номиналом выше чем у А1. Установлен А1 на 25 ампера с характеристикой С — ставим на 32 ампера с характеристикой С. Ставим мощнее, чтобы при перегрузках срабатывал автомат А1.
Выключатели нагрузки В2 (БАЙПАС)(на Рис.3 обозначен Q3): На схеме выделен синим пунктиром. Служит для подключения генератора к дому в ручном режиме, при отключенном блоке АВР-1/1. В автоматическом режиме находится в разомкнутом состоянии. Ставим номиналом не менее автомата А2, если не получится приобрести выключатель – устанавливаем автоматический выключатель с номиналом выше чем у А2. Установлен А2 на 25А с характеристикой С — ставим С32А. Ставим мощнее, чтобы при перегрузках срабатывал автомат А2. Но есть и обратная сторона такого решения. Получается очень слабый узел по безопасности. Контакторы КМ1 и КМ2 будут с блокировкой от «встречного включения напряжения», а выключатель В2 будет обходить эту защиту. Лучшем решением, будет установить кнопки СТАРТ-СТОП на «самоподхвате» от дополнительного NO контакта контактора КМ2. Кнопки стоят дороже выключателя, но сохраняют защиту. Кнопки будут управлять принудительным включением/отключением катушки контактора КМ2 при работающем в ручном режиме генераторе.
Контактор КМ1 берем малогабаритный промышленного назначения с категорией применения АС-3 и номиналом как и автомат А1 на 25А. Можно применять и модульные контакторы, но они, как правило, выпускаются с категорией применения АС-1, а под АС-3 их номинал нужно уменьшать в 3-4 раза. Промышленные контакторы дешевле модульных и позволяют расширять возможности автоматизации АВР за счет дополнительных приставок. Контактор К1 должен иметь вспомогательный нормально закрытый контакт для осуществления электрической блокировки от встречного напряжения. Установка механической блокировки, дополнительно увеличит степень защиты.
Типы запуска генератора: ручной, электростарт, автоматика или дистанционный
Генератор с дистанционным запуском включается пультом, который в основном имеет форму брелка с антенкой, которая дает возможность управлять аппаратом на некотором расстоянии. Принцип практически идентичен с автомобильной сигнализацией. Мотор запускается после нажатия кнопочки, расположенной на брелочке. Отключение происходит аналогично.
Из преимуществ дистанционного запуска генератора можно отметить:
Легкость и простоту управления аппаратом (расстояние действия пульта составляет несколько десятков метров, вам не нужно вставать или выходить из дома в непогоду, чтобы завести свой генератор). Многофункциональный пульт имеет несколько кнопок, при нажатии которые возможна настройка работы генератора, в зависимости от изменений температуры воздуха, а также работа электростанции по предварительному расписанию.
Недостатков дистанционного запуска генератора не так уж много, но они также имеют место:
Необходимо постоянно поддерживать полный заряд аккумуляторной батареи;
Брелок (пульт) срабатывает на расстоянии только в нескольких десятках метров, а этого не всегда достаточно для пользователей.
Характеристики возможных видов запуска генератора перечислены, а выбор, конечно же, остается за вами. При выборе учитывайте физические возможности своих сожителей, ведь вы не всегда можете оказаться в нужное время в нужном месте. Если планируете купить генератор для бизнеса, то хорошо просчитайте: не лучше ли заплатить дороже и твердо знать, что производство не будет простаивать, а морозилки и холодильники не потекут, так как при выключении электричества в сети мгновенно получат качественный ток от генератора с автоматикой.
Выбор типа двигателя
Все бензиновые генераторы оснащаются ДВС. ПО принципу работы они делятся на четырех и двухтактные.
Для слабых бензогенераторов с максимальной мощностью до 5 кВт устанавливается двухтактный мотор. Мотор в таком варианте очень легко поддается запуску даже при достаточно низких показателях температуры. Такой мотор будет расходовать намного меньше топлива, и прост в эксплуатации.
Четырехтактный двигатель используют для аппаратов, которые рассчитаны на длительную работу (от 5 часов) без перерыва. Он более мощный и не требует приготовления различных масляных смесей. Самый большой его минус — заводится при минусовой температуре сложно, а порой, вообще, отказывается.
Смотрим видео, критерии выбора генератора:
Перед тем как решить, какой бензогенератор купить нужно понимать, что двигатели отличаются еще и количеством цилиндров, материалами, из которых они изготовлены, а также принципом размещения клапанов. Наиболее неустойчивыми являются алюминиевые цилиндры. Помимо этого они имеют очень малый запас рабочего времени. Подобного рода цилиндры устанавливаются на небольшие мини электростанции, которые используют для выездов на природу, рыбалку, туризм, охоту и т.п. места, где требуется мобильность, компактность и легкий вес.
Более дорогостоящими, мощными и тяжелыми являются чугунные двигатели с боковой расстановкой клапанов. Модели такого вида применяются для снабжения электричеством небольших загородных домиков с малым электропотреблением. Чтобы не возникал вопрос, какой бензогенератор для дома лучше подходит, советуем выбрать именно этот вариант для сезонного использования на протяжении всего отдыха при временных обрывах в основном сетевом снабжении электроэнергией. Помимо покупки для резервного питания на дачных участках, их используют для дорожно-строительных нужд, ресурсодобычи и в полевых условиях.
Модель с четырехтактным движком и чугунными цилиндрами
Самыми производительными и мощными агрегатами дорогой ценовой категории снабжаются четырехтактным движком и чугунными цилиндрами. Клапаны располагаются в верхней части. Их моторесурс превышает 3000 часов, что весьма близко к дизельным станциям.
Модели такого рода ставят для обеспечения электроэнергией коттеджей и дачных домов в период сезонного отдыха или целый год. С каким двигателем бензогенератор лучше купить, вопросов не должно возникнуть, двигаемся дальше.
Схема ввода резерва с разрывом ноля
Без разрыва можно применять в том случае, если у вас есть две независимые линии эл.передач или кабельных ввода, от которых вы собственно и подключаете весь дом. А вот когда резервной линией является какой-то автономный источник энергии – ИБП или генератор, то здесь придется разрывать как фазу, так и ноль.
Так как основная сеть в 90% случаев выполнена с глухозаземленной нейтралью, а от генератора или ИБП идет с изолированной. Здесь объединять нулевой рабочий проводник от сети, с нулем от генератора нельзя.
Естественно, что все контакторы подключаются после счетчика kWh. QF – это модульные автоматы в щитке дома.
Если у вас второй источник питания подает напряжение не автоматически, например бензиновый генератор без пусковой аппаратуры. Который нужно сначала вручную завести, прогреть и только потом переключиться, то схемку можно немного изменить, добавив туда одну единственную кнопку.
За счет нее не будет происходить автоматического переключения. Вы сами выберите для этого нужный момент, нажав ее когда потребуется. Монтируется эта кнопка SB1 параллельно катушке контактора.
Когда у вас напряжение на основном вводе не исчезает на долго, а периодически пропадает и появляется (причины могут быть разными), в этом случае не желательны постоянные переключения контакторов туда-обратно. Здесь целесообразно использовать специальную приставку к контактору типа ПВИ-12 с задержкой времени.
Основные задачи
При подключении нужно обратить внимание на следующие особенности:
- место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
- частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
- мощность потребления. Данный параметр вычисляется путём учета потерь;
По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.
ЧИТАТЬ ДАЛЕЕ: Инструкция по регулировке доводчика двери как отрегулировать настроить дверное устройство по силе закрывания Настройка механизма своими руками
Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.
Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.
При электромонтаже нужно учитывать следующие показатели:
- необходимость в автоматике;
- месторасположение в плане экономичности и безопасности;
- выбор запаса;
- частоту отключения сети;
- потребляемую мощность с учетом потерь.
Автоматизация процесса — дорогостоящая и нуждается в квалифицированном обслуживании. Подключение вручную для частного дома – наиболее щадящий режим. Такие переключатели производятся двух видов: рубильник перекидного типа (старого образца) либо реверсивный (трехходовой). Более подробно о них можно узнать ниже.
Автоматика ввода резерва своими руками
На самом деле, ничего сложного в этом устройстве нет. Алгоритм работы следующий:
Основной ввод заходит через реле. При пропадании питания, ввод размыкается, и одновременно замыкает обмотку реле запуска генератора (все равно, что вы нажимаете кнопку удаленного старта). При получении от генератора устойчивого напряжения, срабатывает входное реле резервного источника.
При восстановлении основного питания, размыкается резервный ввод, и дается команда на выключение генератора. Главное условие – исключить возможность одновременного срабатывания контактов резервного и основного питания.

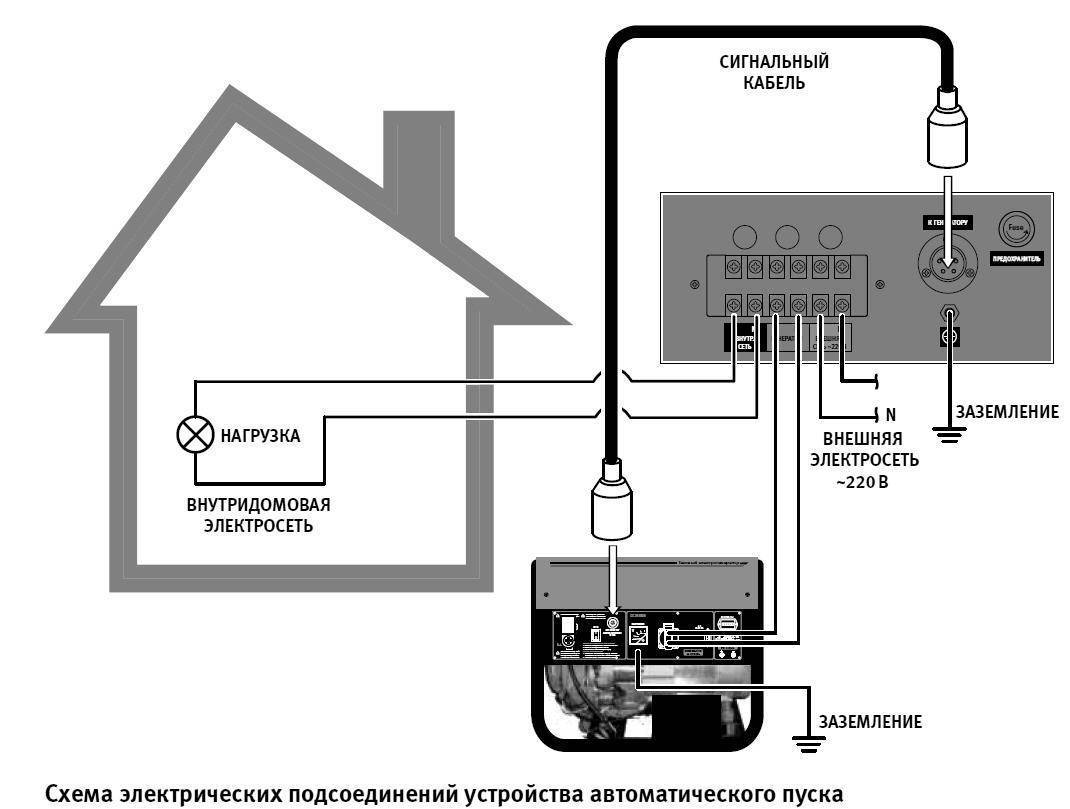

Схема АВР бензогенератора, для понимания процесса, изображена на иллюстрации.
АВР для генератора — функциональные возможности и демонстрация работы. Видео.
Итог:
Автоматика ввода резерва существенно влияет на стоимость вашей резервной электростанции. Однако комфорт стоит таких денег. К тому же можно сэкономить, изготовив реле автоматики своими руками.
Схема трехфазного АВР Fubag
Читатель
подписчик
группы
СамЭлектрик.ру
в
ВК
прислал
схему
подключений
внутри
АВР
для
трехфазного
генератора.
3ф
АВР
Fubag
Слова
читателя:
Перерисовал
с
блока.
Она
мне
потребовалась
потому
что
мы
его
разобрали
сначала,
хотели
начинку
изменить
После
замены
что
то
пошло
не
так,
и
восстанавливали
работу
на
исходных
компонентах

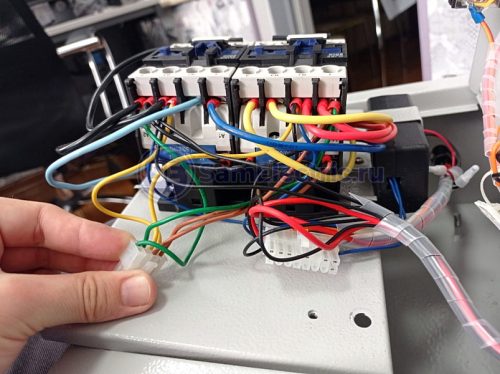

Это
схема
до
того
как
в
него
влезли:
Схема
проводов
внутри
Fubag
АВР
Черные
провода,
которые
идут
от
кнопки
и
от
диодов,
спаяны
с
проводками
от
малого
разъема.
Там
не
ошибиться.

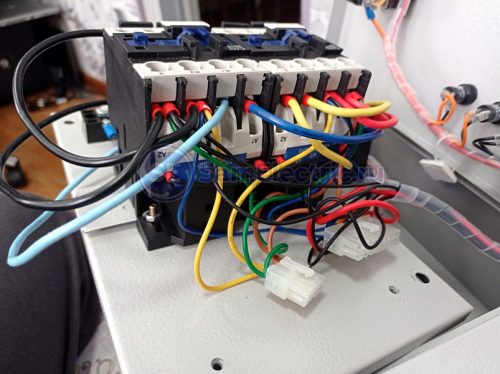

Так
сейчас
собран,
и
с
этого
перерисовал:
АВР
Фубаг
на
3
фазы
схема
собрана
АВР
3
фазы
другой
вид
АВР
Fubag
трехфазный
–
клеммы
для
подключения
силовой
части
Все
протестировали,
работает
как
надо.
От
генератора
напряжения
стабильнее,
чем
от
внешней
сети.
Скачать
все
схемы
генератора
Фубаг
Схемы
на
генератор
(в
нескольких
вариантах)
можно
скачать
прямо
отсюда:
•
Схемы
на
генератор
В
заключение
ещё
раз
хочу
добавить: оставляйте
свои
отзывы
по
Fubag
в
комментариях.
Сервисмены,
заинтересованные
в
продвижении
Fubag,
отзовитесь!
Важна
техподдержка
ваших
клиентов!
Лучшие дизельные генераторы с автозапуском
CHAMPION DG6501ES+ATS
Надежный и качественный, синхронный, однофазный генератор с блоком ATS. Разработан для создания источника
электроэнергии на строительных площадках, удаленных объектах в случае необходимости питания различных устройств, приборов, инструментов.
Медная обмотка щеточного ротора и статора повышает уровень защиты основного силового агрегата.
Конструкция оснащена дверцами, с помощью которых можно легко обслужить генератор. Передняя панель включает цифровой дисплей с вольтметром, счетчиком моточасов.
Характеристики:
- объем двигателя — 474 куб. см, мощность — 8.9 л. с.;
- удельный расход топлива — 320 г/ч;
- объем бака — 16 л;
- активная мощность — 5 кВт, макс. — 5.5 кВт;
- розетки — 2 по 220 В, 1 на 12 В;
- вес — 160 кг.
Достоинства:
- звукоизоляционный кожух;
- колеса для удобного перемещения;
- эффективная система защиты;
- блок ATS;
- беспроблемный старт;
- аккумулятор в комплекте;
- качественный ток на выходе;
- вместительный бак для топлива.
Недостатки:
нет.
MVAE АД-18-400-АР
Трехфазный, синхронный генератор с автоматическим запуском, двигателем из серии K4100 с жидкостным охлаждением.
Отличительная особенность — панель управления SMARTGEN 6120U.
Она помогает намного быстрее и точнее определить рабочие параметры.
Удобное управление с вольтметром и счетчиком моточасов станет приятным бонусом для каждого оператора. Дополнительным плюсом является увеличенный моторесурс двигателя, достигающего 10 000 часов.
Характеристики:
- объем бака — 80 л;
- активная мощность — 18 кВт, макс. — 19.8 кВт;
- есть глушитель, защита от перегрузок;
- размеры — 150х121х72 см;
- вес — 765 кг.
Достоинства:
- отличное решение для подключения профессионального оборудования;
- мощный двигатель с увеличенным моторесурсом;
- стабильное напряжение на выходе;
- автоматический запуск системы;
- интуитивно понятная панель управления;
- вместительный бак для топлива;
- продолжительная работа в автономном режиме.
Недостатки:
нет.
MVAE АД-80-400-АР
Трехфазный генератор на базе двигательной системы MVAE 6105AZLD жидкостного охлаждения. Оборудован
автоматической системой управления.
Пригоден для установки в помещении (в защитном кожухе), на улице.
При полной нагрузке агрегат способен проработать до 9 часов на одной заправке топлива.
Дополнен глушителем, защитой от перегрузок. Вольтметр на передней панели управления позволяет оценить текущее выходное напряжение.
Характеристики:
- объем бака — 200 л;
- активная мощность — 80 кВт, макс. — 88 кВт;
- сила тока — 159 А;
- размеры — 225х135х90 см;
- вес — 1 170 кг.
Достоинства:
- бесперебойная подача электроэнергии;
- профессиональный, выносливый двигатель;
- удобная эксплуатация на крупных производствах;
- множество выходов для подключения пользователей;
- стабильный ток на выходе;
- автономная работа до 9 часов при полной нагрузке;
- экономичный расход топлива.
Недостатки:
нет.
UPD: Подключение котла к генератору.
Часто генератор покупают, чтобы использовать его в зимнее время для питания котла системы отопления. Тут имеются некоторые особенности.
Для фазозависимых котлов импортного производства важно, чтобы система питания была с глухозаземленной нейтралью, т.е. ноль и земля соединены вместе, и при подключении соблюдалась полярность (фаза-ноль)
В случае с переносным генератором, который рассматривается в статье, нет ни нуля, ни фазы. Их надо сделать искусственно – один выход генератора будет фазой (L2), а второй (N2) сажаем на землю, т.е. заземляем.
Кроме того, как известно, котлы очень чувствительны к форме напряжения. А на выходе обычного генератора синус “грязный”, при случае сниму осциллограмму. Прежде всего это происходит, т.к. альтернатор, который вырабатывает электричество – щёточный, а из-за щёток происходит искрение, провалы, и подобные неприятные вещи.
Именно из-за этого для котлов не подходят Off-line и Smart UPS. Там на выходе – квазисинус с кучей гармоник, осциллограммы можно посмотреть здесь. А для котлов применяется Online UPS (источники бесперебойного питания с двойным преобразованием). Для такого UPS не особо важна форма, величина и частота напряжения на входе, ибо он из всей этой каши варит постоянное напряжение, из которого затем электронным способом получает чистый синус. И если котёл питается через такой ИБП, то можно использовать для его резервного питания обычный генератор.
Для котлов и другой чувствительной техники рекомендуют использовать инверторные генераторы – это генератор плюс онлайн ИБП. В состав инверторного генератора входит обычный генератор, который управляется контроллером, и инвертор, который выдает чистый синус – то, что надо котлам.
Принципиальная схема
На страницах радио журналов встречаются описания всевозможных индикаторов отключения электросети, которые призваны сообщить персоналу об аварийной ситуации.
Затем уже человек должен включить аварийный дизельный или бензиновый электрогенератор. Но все же будет лучше, если генератор будет включаться автоматически при пропадании напряжения в сети.
Рис. 1. Схема простого автоматического устройства для включения бензинового электрогенератора.
На рисунке в тексте приведена схема простого автоматического устройства, включающего бензиновый электрогенератор. Главное требование к генератору, — он должен заводится с помощью электрического стартера, питающегося от стартерного аккумулятора (как двигатель автомобиля). В противном случае данная схема не имеет смысла.
Датчиком наличия напряжения в сети является схема на оптопаре U1. При наличии напряжения в сети транзистор оптопары открыт и на вывод 2 элемента 01.3 поступает через него логическая единица. На выходе D1.3 — ноль, независимо от уровней на других входах.
Транзистор VT1 закрыт и реле К1 не включает стартер генератора. При пропадании напряжения в сети транзистор оптопары U1 закрывается и на вывод 2 D1.3 подается логический ноль через R6. При этом на его вывод 13 подается логический ноль от контактов датчика давления масла двигателя генератора.
На микросхеме D1 выполнен мультивибратор импульсов, следующих с периодом в восемь секунд. Причем во время отрицательного перепада импульсов происходит включение стартера посредством реле К1.
Подстроечным резистором R1 можно установить продолжительность однократного включения стартера, согласно свойствам конкретного бензинового двигателя.
Таким образом, при пропадании напряжения в сети импульсы от мультивибратора через элемент D1.3 проходят на ключ VT1, управляющим через реле К1 стартером.
Как только двигатель генератора запускается, контакты его датчика давления масла размыкаются и на вывод 13 D1.3 подается логическая единица через R5. VT1 закрывается и выключает стартер.
Схема данного устройства подразумевает постоянное включение питания системы зажигания двигателя, то есть, двигатель должен быть с электронным зажиганием.
Если в двигателе нет датчика давления масла, можно сделать схему, аналогичную той что U1, но для контроля за выходным напряжением генератора, но подключив её к выводу 13 D1.3 вместо датчика давления масла.
Генераторы переменного тока: конструкция и принцип работы
Переменный ток промышленной частоты вырабатывается на электростанциях специально предназначенными для этих целей электромашинными синхронными генераторами. Принцип действия этих агрегатов основан на явлении электромагнитной индукции. Производимая паровой или гидравлической турбиной механическая энергия преобразовывается в электроэнергию переменного тока.
Вращающейся частью привода или ротором является электрический магнит, который и передает вырабатываемое магнитное поле на статор. Это – внешняя часть устройства, состоящая из трех катушек с проводами.
Передача напряжения осуществляется через коллекторные щетки и кольца. Медные роторные кольца вращаются одновременно с коленвалом и ротором, в результате чего к ним прижимаются щетки. Те, в свою очередь, остаются на месте, позволяя электротоку передаваться от неподвижных элементов генератора его вращающейся части.
Произведенное таким образом магнитное поле, вращаясь поперек статора, производит электропотоки, которые и осуществляют зарядку аккумулятора.
Однако для передачи импульса от генератора переменного тока к аккумулятору постоянного используется дополнительный диодный мост, который располагается в задней части устройства. Диод представляет собой деталь с двумя контактами, через которые в одном направлении проходит ток. А мост, как правило, состоит из 10 таких элементов.
Диоды делятся на две группы:
- Основные – необходимы для выпрямления напряжения и соединены с выводами статора.
- Дополнительные – направляют мощность на регулятор напряжения и контролирующую зарядку лампу.
Последняя крайне необходима в генераторе, потому что является контролирующим исправность привода контуром. Без лампы генератор переменного тока ни в коем случае не запустится на стандартных оборотах.
Для большего понимания, советуемпосмотреть популярные модели дизельных генераторов >>
Виды генераторов переменного тока
В зависимости от вырабатываемой энергии, генераторы подразделяются по мощности – на высокомощные и маломощные.
В быту наиболее оптимальными считается маломощное генераторное оборудование. Чаще всего, такие генераторы используют в качестве резервного электроснабжения. Также пользуются популярностью сварочные генераторы переменного тока.
Однако с бензиновыми моделями следует проявлять крайнюю осторожность, используя их только по назначению. Иначе их моторесурс значительно сокращается. Рекомендуем следующие модели генераторов переменного тока:
Рекомендуем следующие модели генераторов переменного тока:
С целью создания автономного электроснабжения загородного участка, дома либо коттеджа в большинстве случаев применяется дизельный генератор.
Данный агрегат рассчитан на выполнение таких задач, которые соответствуют его моторесурсу и мощности.
Благодаря уникальным техническим характеристикам дизельгенераторы могут работать без перерывов в течение нескольких лет, что также положительно влияет на популярность этого оборудования.
Схема автозапуска генератора
Все электроприборы и оборудование, для которых требуется резервное питание, отдельно выделяются на схеме автозапуска. Остальные потребители остаются подключенными к городской сети по стандартной схеме. Подключение фазы осуществляется через автоматический предохранитель. Сами потребители резервного питания подключаются через розетку на 32 ампера, позволяющую снимать полную мощность генератора.
В схеме в обязательном порядке должен быть предусмотрен заземляющий контур, обеспечивающий защиту и безопасную работу с установкой. Следует учитывать, что розетка и блок автозапуска не рассчитаны на высокие нагрузки. Мощность потребителей, подключенных к резервному питанию, не может быть выше номинальной мощности генератора. В случае перегрузки высока вероятность сжигания обмотки и выхода из строя всей установки.
В некоторых случаях схема автозапуска предусматривает подключение стабилизаторов напряжения. Они используются для тех потребителей, которые чрезвычайно требовательны к качеству электроэнергии в бытовых условиях и на производстве. Подключение стабилизаторов в сеть осуществляется в тестовом режиме. В случае стабильной работы всех потребителей, отсутствии посторонних шумов, прибор устанавливается перед генератором и включается в городскую сеть. Если же ток, выдаваемый генератором, некачественный, то установка стабилизатора производится после него и все потребители будут получать уже стабилизированный ток.
Автоматическое переключение на генератор
Описанное выше подключение генератора к дому имеет существенный недостаток – при исчезновении электричества нужно вмешательство человека для перевода домашней сети на резервное питание. Данная схема не разбудит пользователя и никак не уведомит хозяина о том, что электричество пропало, и система отопления начнет замерзать.
Нужна электрическая схема, отслеживающая напряжение электроснабжения, которая запустит генератор, выведет его на нужные обороты и переключит рубильник. Подобные устройства, осуществляющие автоматический ввод резерва (сокращенно АВР) выпускаются промышленностью. Подробная схема подключения прилагается к устройству, но принцип подключения можно понять, изучив рисунок ниже:

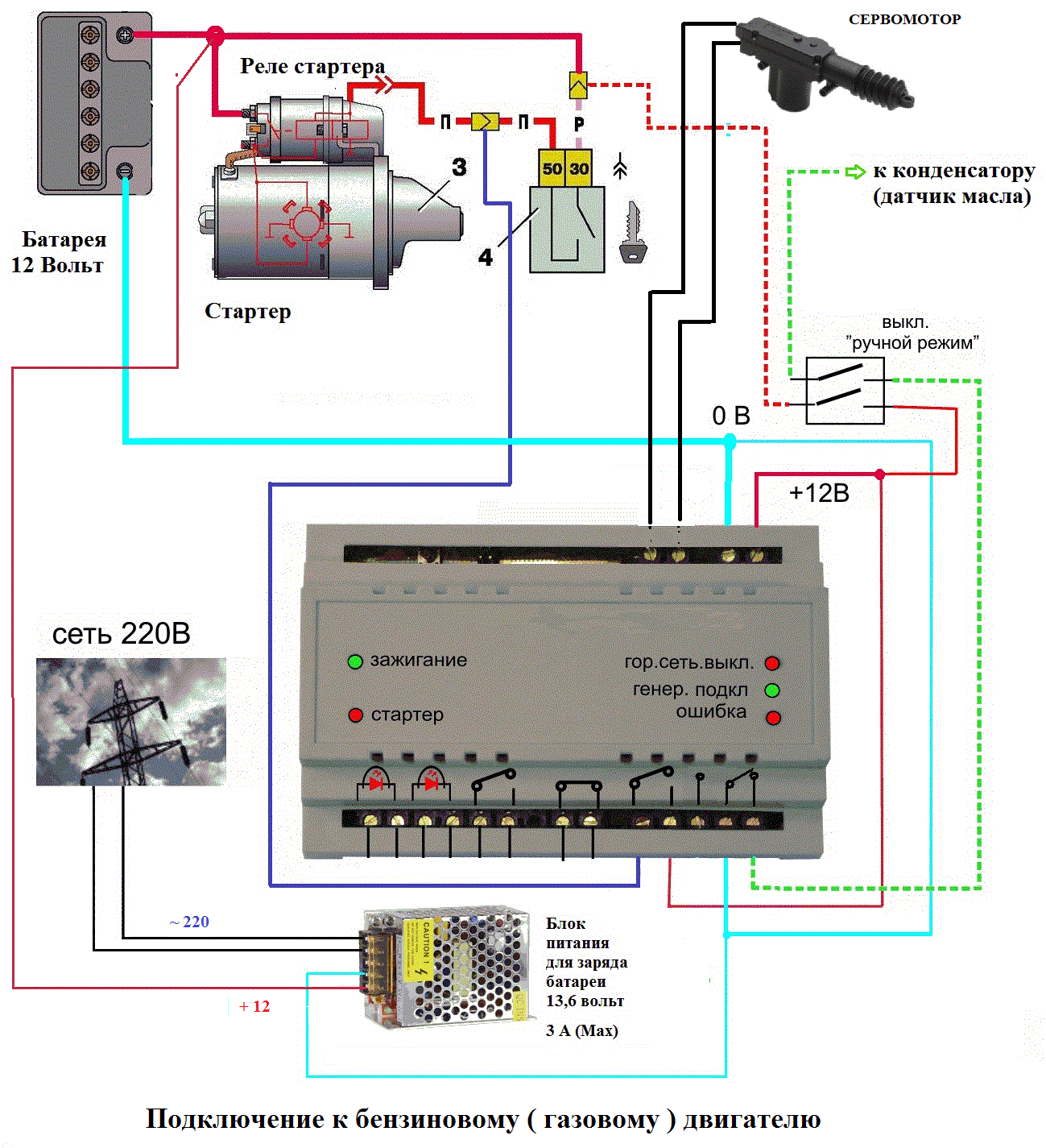

Подключение системы автоматического запуска генератора
От АВР (системы автозапуска) к генератору кроме силовых проводов подключается также кабель управления. Электрогенератор должен иметь функцию автозапуска для подключения к АВР. Управление и подзарядка аккумулятора генератора осуществляется напряжением 12 В. В инструкции к генератору должно быть подробное описание процесса подключения с указанием предназначения клемм.
Самодельная система автозапуска
Решать вопрос о том, как подключить генератор в качестве бесперебойного снабжения электроэнергией должен пользователь исходя из своих финансовых возможностей – АВР и электрогенератор, поддерживающий функцию автозапуска, обойдутся намного дороже. Поэтому многие домашние мастера стараются придумать свою схему подключения, используя систему контакторов с нормально открытыми и закрытыми контактами.
Контактор, работающий как перекидной рубильник
Принцип действия подобного переключателя таков – напряжение сети электроснабжения удерживает нормально разомкнутые контакты замкнутыми. В этом случае домашняя сеть подключена к электрической линии снабжения. Как только напряжение пропадает, катушка контактора перестает втягивать якорь, и замыкаются нормально замкнутые контакты, к которым подключен генератор.
Один из примеров подобных схем представлен ниже. Трехфазный контактор переключатель используется также для коммутации напряжения 12 В, включение которого заменяет поворот ключа генератора. То есть, при исчезновении напряжения сети таймер начинает запускать стартер с некоторыми промежутками, которые можно настроить.
Пример самодельной схемы для автоматического запуска генератора
Как только двигатель генератора запустится на его выходе появится напряжение, которое заставить сработать контактор К2, и таймер перестанет запускать двигатель. Как только появится напряжение на линии, включится контактор К1, и цепь ключа генератора разомкнется и двигатель заглушится.

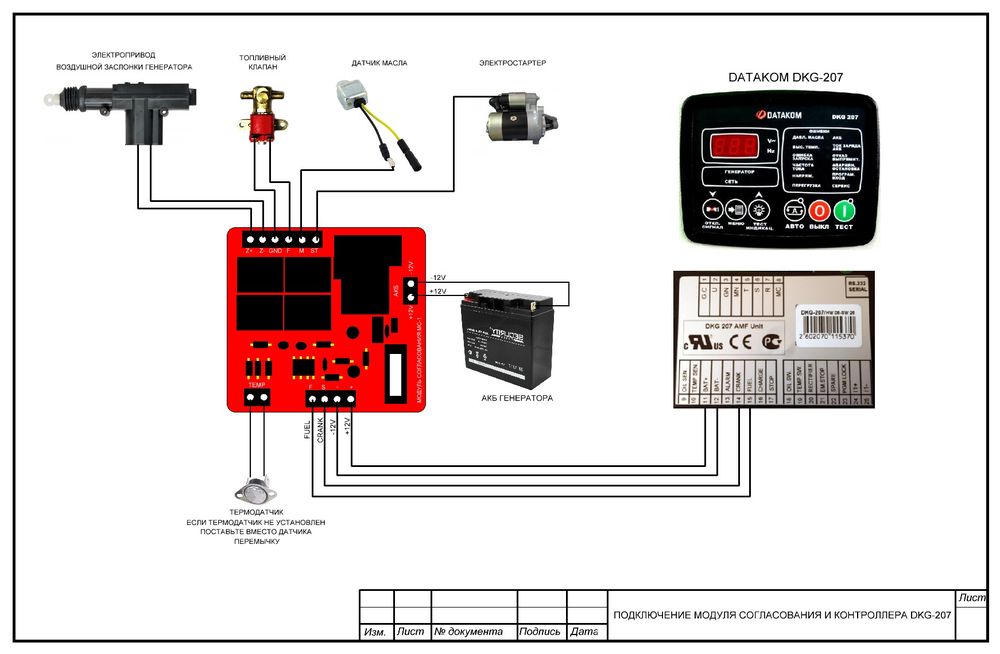

Данная схема приводится как идея, и требует доработки, модернизации и добавления дополнительных элементов защиты, соответственно модели генератора. Народные умельцы модернизируют обычные генераторы, переделывая под автозапуск, добавляя исполнительные устройства для управления заслонкой и топливным вентилем, как показано на видео:
Если нет желания внедряться в схему и устройство электрогенератора, то коммутацию 12В можно использовать для включения сигнализации (будильника) и для подсветки места установки электрогенератора.
Безопасность подключения генератора
Бензогенератор, работающий на легко воспламеняемом бензине, не должен сам стать источником искры или короткого замыкания, особенно в непосредственной близости к емкости с запасом топлива
Поэтому следует уделить особое внимание качественному подключению генератора к сети
Пожарная безопасность подробно описана в инструкции, поэтому во избежание возгорания и несчастных случаев, следует подключение и установку электрогенератора произвести правильно, согласно требованиям. Категорически запрещается устанавливать работающий генератор в закрытом помещении – выхлопные газы ядовиты.
Помещение под генератор должно очень хорошо вентилироваться
Устанавливают генератор на свежем воздухе под навесом, защищающим от дождя и прямых солнечных лучей. Следует позаботиться о защите клемм подключения от коррозии при чрезмерной влажности. Также необходимо следить, чтобы аккумулятор был заряжен. Современные АВР также имеют функции оповещения о включении резервного питания:
