Последовательность работ
Теплоснабжение за счет подземных источников должно создаваться по строго проработанному алгоритму. Поскольку водяные и воздушные системы применяются ограниченно, большинство практически используемых вариантов подразумевает бурение скважин. И это еще одна причина, по которой не получится все сделать своими руками. Только специальная техника позволяет проникнуть на глубину 20-100 м, где и создаются необходимые условия для отопления. В качестве зондов допускается применение пластмассовых труб, рассчитанных на давление около 6 бар.
Чтобы повысить результативность системы, используют обвязки из 3 или 4 линий, конечные участки которых связываются в виде буквы U. Подогрев по контуру очень важен, благодаря ему исключается растрескивание труб при суровом морозе. Этот подогрев производится через протянутый в центр канала провод, по которому подается ток. Если не удается применить энергетические сваи, приходится использовать горизонтальные приемники. Для них готовится площадка с габаритами от 15х15 м, с нее убирают почву на глубину до 0,5 м.
Вся эта площадь нужна для укладки подобия зондов. Используют часто электротехнические маты либо трубы, обменивающие тепло. Чтобы повысить эффективность работы отопительной системы, применяют раскладку труб по спирали либо в виде «змейки». Нельзя точно сказать, что лучше – готовые комплексы, выпущенные серийно, либо самостоятельная сборка. В первом случае автоматически решается проблема совместимости, зато во втором возрастает гибкость, повышается потенциал модернизации (правда, внимания проектированию надо уделить больше).
Самодеятельные строители могут уйти от типового аккумулятора тепла с заменой его на стяжку из бетона. Геотермальный обогрев в подобной системе позволяет обойтись без значительных рывков температуры. Можно проводить эксперименты с различными теплоносителями, а также монтировать компрессоры с меняющейся производительностью. Рассчитав нагрузки как следует и правильно распределив тепло по потребляющим контурам, можно сделать систему эффективнее на 15-20%. Параллельно расходы на электропитание заметно сокращаются.
Горизонтально размещенные трубы закладываются на глубину 50-300 см. Чтобы площадь магистралей была наименьшей, их делают в виде витков. Но между отдельными двумя магистралями должно быть минимум 200 мм. Любым строительным работам должно предшествовать определение тепловой отдачи грунта. Если она менее 20 Вт на 1 кв. м, никакого смысла в геотермальном контуре нет. Чтобы обеспечить отвод грунтовых вод, дно котлованов покрывают слоем песка. Отлично проявляют себя трубы на основе сшитого полиэтилена.
Особенности эксплуатации и содержания оборудования
Смонтировать отопление теплом земли и наслаждаться им еще недостаточно
Важно знать некоторые принципы его эксплуатации и обслуживания. Об этом рассказываем в данном разделе:
- в качестве единичного способа отопления, геотермальное и его принципы работы, используют только, если в период отопительного сезона на улице температура не падает до заморозков. С другой стороны, оно подходит для промышленных помещений (гаражей, погребов, подвалов), где достаточно придерживать уровень температуры в 15 градусов. В противном случае для большого жилого дома лучше если земельный способ отопления будет второстепенным;
- насосная установка тоже не нуждается в ежесуточном контроле. Чтобы она проработала достаточно длительный период времени, необходимо провести качественный монтаж и предоставить ей нормальные эксплуатационные условия (о них можно узнать в инструкции, которая предоставляется на упаковке;
- систему, которая передает энергию от земли к отопительному оборудованию (насос, буферный бак) рекомендуется проверять дважды в год на предмет повреждений, появления ржавчины, коррозии, окислений. Это проводится перед началом отопительного сезона и на этапе его завершения;
- имеется необходимость один раз в полгода проверять химический состав теплоносителя и его кислотность. Это необходимо для того, чтобы ресурс правильно выполнял свою функцию;
- досмотр водяных фильтров и теплообменников аналогично рекомендуют проводить раз в шесть месяцев. Желательно перед и после отопительного сезона. Чтобы и далее сохранить отопление энергией земли в рабочем состоянии, при обнаружении закупорок и налета, обязательно проводят прочистку.
При регулярном соблюдении таких манипуляций, отопление проработает отведённый ему срок без нареканий.

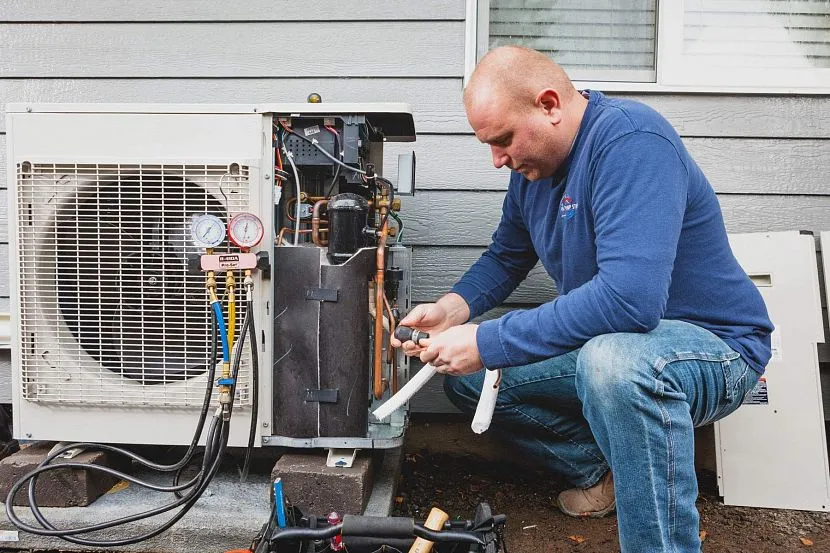

Обслуживание теплового насоса при использовании кондиционере в системе земляного отопленияИсточник theheatpumpstore.com
Горизонтальная установка системы, работающей за счет тепла земли
Горизонтальная укладка внешнего контура используется в районах, где земля ежегодно промерзает на определенную глубину. Трубы размещают ниже этого уровня в траншею, протянувшуюся параллельно земле.
Фото 2. Установка геотермальной отопительной системы по горизонтальному принципу. Для подобной конструкции необходим большой котлован.
Циркулируя по прогретой земле, вода нагревается, поступает в тепловой насос, затем нагревает жидкость во внутреннем контуре. Отдав тепло, жидкость возвращается на новый круг по траншее.
В земле прокапывают траншеи, прокладывают трубы. Закончив с внешним контуром, специалист монтирует насос, затем прокладывает внутренний контур.
Важно! Землю, в которой расположены трубы, лучше засеивать овощами и плодовыми кустарниками. Деревья, при наличии, следует пересадить
Преимущество заключается в вариативности создания системы. Она подходит для осваиваемых участков земли, на которых только завершили строительство дома или загородного коттеджа.
Недостатки заключаются в большом объеме работ по прокладыванию труб; в невозможности использования в холодных районах планеты. Горизонтальное геотермальное отопление ограничивает посадку деревьев на участке.
Геотермальные станции в мире
Один из крупнейших производителей геотермальной энергии – США, где исследуемый вид электростанций получает постоянную господдержку. Самый мощный комплекс под названием «Гейзерс» расположен между Сономой и Лейком. Установленная мощность геотермальных электростанций в Мексике – 953 Мегаватт. В одном только Серро Прието производится около 750 Мегаватт.
Общая мощность ГеоЭС в Исландии на начало века составляла 790 Мегаватт. В стране работают 5 теплофикационных электростанций, одна из которых обслуживает ее столицу – Рейкьявик. Имеются подобные сооружения и в такой небольшой стране, как Кения. В 2005 их суммарная мощность составляла 160 Мегаватт. В Филиппинах в 2003 году этот показатель для геотермальных станций составлял порядка 1930 Мегаватт. Попытки перейти на пользование геотермальными источниками делаются и в Японии, но доля работающих в этой островной стране электростанций пока ничтожно мала.
Как работают разные виды геотермальных систем
Существует три вида теплообменников, у каждого из них свои плюсы. Выбор зависит от типа местности, размеров участка, где будет расположено оборудование, площади отапливаемого помещения, наличия водоёма, других факторов.
Каждая из систем не дешева, но отличается экономичностью в плане потребления, а от потребления зависит мощность агрегата. Основное различие в типе теплообменника.
Вертикальный теплообменник
Главный плюс — экономия места. Идеально подходит для маленьких участков. Например, такое оборудование можно держать не под домом, а под холмом, не нарушая ландшафт, но для этого придётся использовать мощное бурильное оборудование, для большего углубления.
Фото 1. Закапывание шахты геотермального отопления вертикального типа. Завернутые спиралью трубы опускаются глубоко в землю.
Средняя глубина 150 метров, а диаметр 15 см.
Горизонтальный теплообменник
Над такой системой не получится разбить огород. Она идеально подходит для отопления больших помещений от 300 м2. Под землёй находится не просто скважина, а целая система труб в специальных туннелях.
Фото 2. Геотермальное отопление с трубами, уложенными горизонтально: глубина котлована небольшая, зато площадь велика.
Соотношение площади оборудования к площади обогреваемого участка 1 к 3. Это очень большие размеры.
Размещённый в воде
Такая система, из всех предложенных, самая экономичная. Но существует один критерий, без которого работа невозможна: наличие водоёма поблизости. Водоём обязательно должен находится на расстоянии до 100 метров от отапливаемого участка.
Фото 3. Геотермальное отопление, размещенное в воде: трубы с теплоносителем погружаются в ближайший водоем.
В данном случае тепловая энергия берётся не из земли, а из воды.
Совет. Площадь водоёма должна быть более 200 м2.

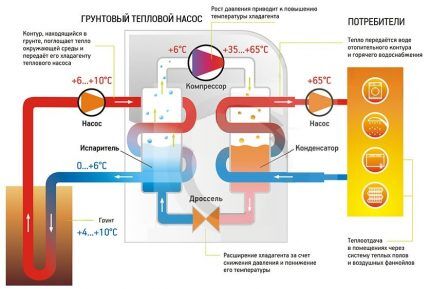

Геотермальные насосы, использующие тепло земли для отопления дома

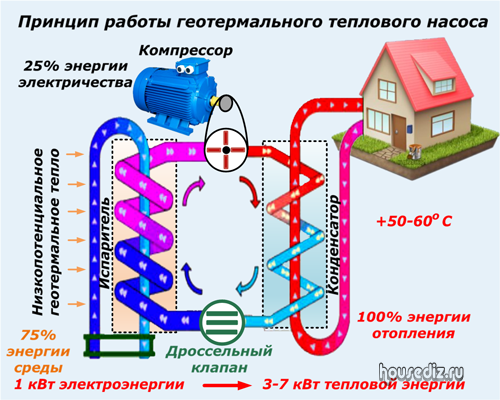

Отопление за счет энергии земли происходит благодаря специальному устройству – геотермальному насосу.Принцип его работы аналогичен холодильнику:
- газообразный хладагент сжимается компрессором, и при этом сильно нагревается;
- хладагент проходит через теплообменник, отдавая избыток тепла и остывая до комнатной температуры;
- после охлаждения это вещество поступает в охлаждающий контур морозильной камеры, где оно потом расширяется. В результате изменения агрегатного состояния с жидкого до газообразного, хладагент резко остывает и охлаждает все вокруг себя;
- затем он вновь поступает к компрессору, и цикл повторяется снова.
Аналогично происходит и отопление дома энергией земли. Например, холодильник отбирает тепло у холодного объекта и передает его теплому предмету, таким образом, тепло переносится от морозилки с минусовой температурой в помещение. Количество перекачиваемой энергии в несколько раз больше потребляемого компрессором электричества.
При создании системы отопления нужно установить не только радиаторы для отдачи тепла, но и теплообменник на второй стороне контура, который станет забирать у грунта тепло.Коллекторы бывают двух видов:
- вертикальные;
- горизонтальные.
Прежде чем начать использовать тепло из земли для отопления дома, нужно определиться с видом коллектора. Как они выглядят, можно посмотреть на фото.
Принцип геотермального отопления
Геотермальная установка работает в автономном режиме, четко регулируя при этом необходимую в помещении температуру. Принцип, заложенный в основу ее работы, одинаков для всех установок, поэтому он независим от различных производителей комплектующих элементов. Основная работа возлагается на специальные насосы, которые могут иметь некоторые отличия между собой по дизайнерскому решению, разновидностям, но при этом коэффициентные данные по производительности тепла у всех них аналогичны. Что касается используемой энергии, то геотермальная система успешно работает с различными видами энергии земли. Состоит система из двух контуров, а именно:
- внутреннего;
- внешнего.
Первый из упомянутых представлен привычной для многих отопительной установкой из соединения труб и радиаторных элементов. Внешний контур — это габаритный теплообменник, который монтируется под толщей земли или же в водном массиве. Внутри по нему циркулирует особая жидкость с добавлением антифриза, иногда еще его заполняют обычной водой. Теплоноситель набирает температуру окружающей среды, и уже прогретый поступает далее в геотермальный насос. Накопленное таким образом тепло передается далее внутреннему контуру. Это позволяет прогревать воду в радиаторных элементах и трубах по дому.
Принцип работы
Функциональность оборудования основана на постоянных положительных температурах грунта ниже уровня промерзания. По мере заглубления в толщу земли, показатели температуры повышаются. Принцип работы заключается в применении и преобразовании полученной тепловой геотермальной энергии для прогрева теплоносителя дома.
Процесс осуществляется следующим образом:
- монтируется контур отбора энергии;
- трубопровод заполняется пропиленгликолем;
- контур присоединяется к вертикальным геотермальным зонам, заглубленным в скважины на 60-100 м или коллектору отбора, уложенному в грунт ниже точки промерзания (от 1 м заглубления);
- соляной раствор перемещается по замкнутому кругу между зондами и прогревается до +5 С.. +6 С, затем транспортируется в приемный отсек ТН.

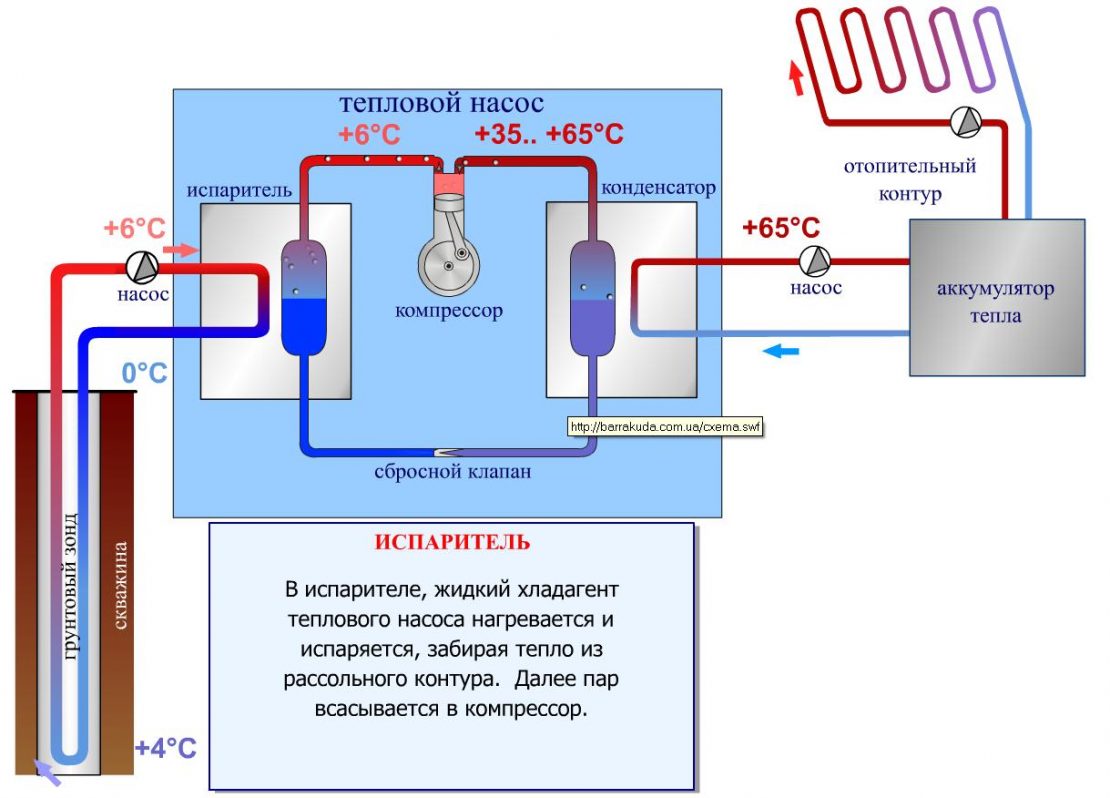

Теперь вступает в работу тепловой насос, забирающий и накапливающий тепло из окружающей среды.
Конструктивно насос представляет собой несколько основных и дополнительных элементов, где происходят все процессы аккумулирования и передачи тепловой энергии теплоносителю:
- Контур замкнутого типа. По трубопроводу транспортируется фреон, переходящий из жидкого состояния в газообразное.
- Испаритель. Модуль соединен с приемником ТН, нужен для испарения фреона, который поглощает тепло разогретого соляного раствора (пропиленгликоля).
- Газообразный фреон перемещается в компрессорную часть насоса, где нагнетается давление. Под давлением газ прогревается до +65 С и впрыскивается в конденсатор.
- В конденсаторе прогретый газообразный фреон переходит в жидкое состояние, при этом сохраняет прогрев до высоких температур. Теплообмен осуществляется через стенки конденсатора, за счет чего нагревается теплоноситель в системе отопления строения.
Таким образом геотермальный тепловой насос для отопления дома обеспечивает прогрев теплоносителя для поддержания температуры в помещении до +25 С. Этого хватит, чтобы сохранять тепло в комнатах в зимние морозы, когда за окном показатель термометра опускается до -30 С.
ТН устроен так, что можно присоединять к системам обогрева с низкотемпературными показателями входящего теплоносителя, например, к контуру теплых полов. Безопасное оборудование имеет массу достоинств, а летом устройство работает на охлаждение дома в режиме кондиционера.
Принципы устройства контуров
Выполнить установку системы силами только владельца участка сложно, так как вблизи здания нужно спроектировать конструкцию, состоящую из замкнутой системы труб, которая помещается на значительную глубину под землю, которая иногда достигает больше, чем несколько сотен метров. Тип конструкции теплообменника, а также габариты коллектора зависят от ряда параметров, среди которых основные тепловодность грунта и глубина залегания.
Теплообменники различных видов
Выделяют три схемы оборудования системы геотермального отопления, то есть устройства наружного контура для аккумулирования энергии.
- Наиболее оптимальным является устройство вертикального теплообменника с насосом. Для реализации такой схемы необходимо специальное оборудование и существенные финансовые вложения для бурения скважины, располагающейся под землёй на глубине от 50 до 200 метров. В этом случае используется тепло глубоко залегающих грунтовых вод, обладающих высокой температурой. Вода проходит по тепловому насосу через теплообменник, где отдаёт своё тепло, после чего сбрасывается обратно в грунтовые воды ниже по течению. Расходы в этом способе установки оправдываются результатом, так как срок эксплуатации скважины достигает 100 лет.
- Похожей на предыдущую и довольно дорогостоящей является схема обустройства в шахте глубиной 75-100 м. специального резервуара с антифризом, который греется от температуры грунта, после чего тепловой насос гоняет антифриз по кругу. После отдачи тепла антифриз сбрасывается в резервуар под землёй.
- Более простая в проектировании схема горизонтального теплообменника, при которой под землёй располагаются трубы таким образом. Чтобы они были ниже уровня промерзания почвы зимой. Отрицательной стороной этой схемы является необходимость задействования под коллектор значительной площади. Для примера под небольшой дом площадью в 200 кв.м. нужно занять площадь равную 500 кв.м. Расположение труб нужно сделать таким образом, чтобы до ближайшего дерева было не менее 1,5 метров.
- Следующая схема применима в том случае, если загородный дом размещается не далее чем в 100 метрах от водоёма. Она достаточно дешёвая, для осуществления проекта не требуется проведения земляных работ, размещение теплообменника должно быть осуществлено таким образом, чтобы глубина была достаточной для не промерзания, подо льдом зимой должно оставаться не менее, чем 1-1,5 метра воды до верхней точки зонда. Предпочтительнее, чтобы течения в водоёме не было, по его дну прокладывают горизонтальные зонды, которые поглощают тепло. Такую схему может осуществить владелец загородного дома самостоятельно.
Сборка внешнего контура происходит из полиэтиленовых труб, согласно предварительным расчётам соотношение 40-50 Вт тепловой энергии должно приходиться на 1 метр коллектора. Соответственно, если производительность насоса равна 10 кВт, то скважина должна быть протяжённостью около 160-200 метров. В некоторых случаях выгоднее пробурить несколько неглубоких скважин вместо одной большой, для того чтобы в итоге получилась нужная расчётная глубина. Для того чтобы сохранить ландшафт участка проектировщики пользуются кластерной технологией, при которой осуществляется бурение скважин в разных направлениях из одной точки.
В заключение статьи прилагается видео с конкретным примером.
Особенности использования геотермального отопления
Приземная геотермальная энергия может нанести ущерб окружающей среде для земли и грунтовых вод. Почва может медленно конденсироваться, что приводит к ее оседанию. Образующиеся отверстия могут выпускать газы, опасные для здоровья. Кроме того, закачка воды в породу для выделения накопленного в ней тепла может привести к сильным землетрясениям. Это имело место в подобном альтернативном проекте в Базеле (Швейцария) в декабре 2006 года, что, в итоге, привело к его закрытию.
В целом, любая технология для производства энергии представляет риски. Например, это может привести к авариям на атомных электростанциях или прорыву плотины. Поэтому, прежде чем приступить к реализации энергетических проектов, риски анализируются и оцениваются экспертами с целью обеспечения безопасности людей и окружающей среды.
Стоимость установки в большой степени зависит от территориального расположения дома и климатических условий региона, в котором вы живете. Ведь чем холоднее на улице, тем глубже придется устанавливать систему. Несмотря на высокую стоимость работ по обеспечению дома альтернативным отоплением, это шанс избавиться от уплаты коммунальных счетов. Оно окупится в течение нескольких лет, а взамен вы получите источник неиссякаемого тепла, который работает автономном режиме, не загрязняющий окружающую среду.
Геотермальная система отопления своими руками — пошаговая инструкция
Рассмотрим сооружение геотермального отопления дома своими руками с горизонтальным наружным контуром (укладка в грунте). Работы разобьем на два этапа.
Изготовление теплового насоса
На стене следует закрепить компрессор от кондиционера или холодильника.
При наличии слабой проводки используйте два компрессора с меньшей мощностью – это позволит уменьшить пусковой ток (компрессоры будут включаться последовательно).
Конденсатор, в котором будет сжиматься хладагент, изготавливаем из сантехнической медной трубы наружным диаметром около 12 мм и толщиной стенки 1 – 1,2 мм. Она наматывается на цилиндрическую болванку, так чтобы получился змеевик.
Испаритель делается из того же материала.
Самодельный тепловой насос
В качестве теплообменников следует использовать две емкости: для системы отопления – нержавеющую (здесь устанавливается конденсатор), для наружного контура – пластиковую (в ней установим испаритель).
Конденсатор устанавливаем так, чтобы фреон в нем двигался сверху вниз. Благодаря этому при его конденсации не будут образовываться пузырьки. В испарителе газ должен двигаться в противоположном направлении.
Один конец конденсатора присоединяется к выходу компрессора, на другом – устанавливается редукционный клапан. К выходному отверстию этого клапана присоединяется испаритель, второй конец которого следует подключить ко входу компрессора.
Каждую емкость при помощи штуцеров следует врезать в соответствующий контур.
Строительство наружного контура
Контур представляет собой пластиковую трубу, уложенную в траншею ниже глубины промерзания грунта в виде «змейки». Расстояние между соседними участками должно составлять около 70 см.
Длина контура будет зависеть от влажности грунта. При сухом грунте с каждого метра трубы удается снять 10 Вт тепла, во влажных глинистых почвах этот показатель возрастает до 35 Вт. Таким образом, на каждый кВт тепловой мощности понадобится контур площадью от 25 до 50 кв. м.
При изготовлении теплового насоса мощностью 9 кВт по теплу придется потратить:
- на изделия и материалы для конденсатора: 163 доллара;
- для испарителя: 206 долларов;
- на б/у компрессор и фреон: около 50 долларов.
При наличии автоматики общая стоимость самодельного теплового насоса составит примерно 500 долларов.
Полипропиленовая труба марки PN10 диаметром 50 мм для наружного контура будет стоить по 193 руб. за погонный метр.
Знаете ли вы, что отопить дом совершенно бесплатно можно, используя тепло земли? Геотермальное отопление: принцип работы. достоинства и недостатки технологии.
Принцип действия теплового насоса для отопления дома разберем в этой статье.
Принцип работы
Тепловая энергия забирается у земли специальными тепловыми насосами. В землю опущены трубы, по которым циркулирует жидкость, которая нагревается и доставляет тепло в дом. При сжатии и расширении температура газа изменяется, такой температуры хватает для отопления дома.
Справка! Процесс называют циклом Карно. Открытие произошло в 1824 году французским учёным-физиком Сади Карно. По этой же схеме работают холодильники, а также тепловая машина, изобретённая самим Карно.
Аппарат состоит из трёх контуров и насоса, поддерживающего обмен между процессами внутри системы, число которых равно трём.
Внутренний контур
Этот контур заполнен водой или специализированной жидкостью, названной теплоносителем. Состоит из труб и радиатора.
Предназначение внутреннего контура — нагрев теплоносителя, который циркулирует по системе и нагревает весь дом. Стоит добавить, что внутренний контур не даёт промёрзнуть земле вокруг агрегата.
Внешний
Внутри контура находится незамерзающая жидкость, сам контур находится глубоко под землёй, ниже глубины промерзания. Предназначен для забора тепловой энергии у земли. Впоследствии тепловая энергия передаётся контуру фреона.
Контур фреона
Основной контур внутри которого происходит кипение фреона. Следовательно, выделяется большое количество газа, на котором основан принцип работы системы.
Важно! Температура кипения фреона очень низка
Нюансы при установке
Несмотря на то, что термальное отопление дома в России является пока еще лишь дополнительным или альтернативным источником получения тепловой энергии, такая система получает свое распространение. Хоть метод отопления дома и довольно непривычен для нас, однако элементы системы очень напомнят вам водяное отопление. Ведь помещение также будет топиться радиаторами, куда по трубопроводу будет идти тепло.
Монтаж горизонтального теплообменника геотермальной системы отопления
Геотермальное отопление частного дома в обязательном порядке предполагает то, что основная часть системы будет размещена под землей, когда вы используете вертикальный или горизонтальный теплообменники. А в помещениях ставится сам прибор, генерирующий тепловую энергию.
Затраты и перспективы окупаемости
Расходы на оборудование и его монтаж в процессе сооружения геотермального отопления зависят от мощности агрегата и от производителя.
Производителя каждый выбирает, руководствуясь собственными соображениями и сведениями о репутации и надежности того или иного бренда. А вот мощность зависит от площади помещения, которое предстоит обслуживать.
В этом рисунке кратко отражена вся суть выгоды, получаемой от применения геотермальной отопительной системы. Именно такое соотношение входящей и исходящей энергии позволяет система сначала быстро окупиться, а потом и экономить средства своего владельца (+)
Если брать в расчет именно мощность, то стоимость тепловых насосов колеблется в следующих диапазонах:
- на 4-5 кВт – 3000-7000 условных единиц;
- на 5-10 кВт – 4000-8000 условных единиц;
- на 10-15 кВт – 5000-10000 условных единиц.
Если к этой сумме мы прибавим затраты, которые нужны на выполнение монтажных работ (20-40%), то мы получим сумму, которая для многих покажется абсолютно нереальной.
Но все эти затраты окупятся за вполне приемлемые сроки. В дальнейшем же вам придется оплачивать лишь незначительные расходы на электричество, необходимое для работы насоса. И это всё!
Из-за недостаточной для обогрева жилых строений эффективности геотермальных систем их используют в качестве дополнения к основным отопительным сетям или сооружают комплексно с двумя и более теплообменниками
Как показывает практика, геотермальное отопление особенно выгодно для домов, общая отапливаемая площадь которых составляет 150 кв. м. За пять-восемь лет все затраты на обустройство систем отопления в этих домах полностью окупаются.
Если геотермальное отопление не особо востребовано среди собственников частных домов, то эффективность гелеосистем уже оценили жители южных регионов. Технология сооружения солнечного отопления достаточна проста, а ее экономичность и практичность подтверждена многолетним опытом использования западными странами и нашими соотечественниками.
Дополнительная информация об альтернативных источниках энергии представлена в этой статье.
Как сделать геотермальный агрегат своими руками?
Зная, что такое отопление от земли, как работает система, рассмотрим способы изготовления приборов самостоятельно:
- Из старого холодильника. Сначала нужно снять змеевик, он расположен сзади агрегата и будет исполнять роль конденсатора. Змеевик нужно установить в прочную емкость из материала, стойкого к низким, высоким температурам, агрессивным воздействиям. Теперь на конструкцию следует закрепить компрессор, а как испаритель использовать пластиковую бочку. Вся система соединяется, а потом агрегат дополняется полимерными трубами, которые подключены к системе отопления дома, можно запускать оборудование в работу.
- Из кондиционера. Агрегат нужно модифицировать, поменяв местами наружный и внутренний блоки. Испаритель тут не нужен вообще, так как он уже есть во внутреннем модуле, а передающий тепловую энергию конденсатор установлен во внешнем модуле. Теплоносителем может быть вода, воздух. Система требует оснащения четырехходовым клапаном, который нужно ставить строго по схеме, поэтому для работы лучше пригласить специалиста.
При отсутствии навыков или деталей тепловой насос можно купить в магазине, но стоит оборудование дорого, а учитывая дополнительные затраты на элементы отопления, мастера предпочитают собирать агрегат из подручных материалов, докупая нужные детали.
Достоинства и недостатки системы
Внедряя геотермальное отопление, мы выигрываем в следующем:
- Получаем дармовое тепло: 1 кВт затраченной электроэнергии приносит в среднем 3, а иногда и 5 кВт тепла.
- Обходимся без строительства дымохода и утомительных работ по его обслуживанию.
- Не загрязняем атмосферу и экономим невозобновляемые ресурсы.
Теперь о недостатках:
- Система без электропитания неработоспособна.
- Наружный контур имеет очень большие размеры.
Безопасная геотермальная система
Производительность системы по теплу ограничена. Во-первых, наружный контур не может иметь сколь угодно большую длину, так как с увеличением продолжительности значительно возрастает его гидравлическое сопротивление. Во-вторых, при интенсивной выкачке тепла грунт будет перемерзать, что при вертикальном расположении наружного контура (в скважинах) может привести к негативным последствиям для местной экологии.
Несколько исторических фактов
Когда в 70-е годы прошедшего столетия разразился нефтяной кризис, на Западе возникла жгучая потребность в альтернативных источниках энергии. Именно в тут пору и стали создаваться первые геотермальные отопительные системы.
Сегодня они получили широкое распространение в Соединенных Штатах, в Канаде и в западноевропейских государствах.
Галерея изображений
Фото из
Перспективы геотермального отопления
Габариты внутреннего блока геотермальной системы
Стоимость установки и эксплуатации теплового насоса
Экологические приоритеты теплонасосов
Например, в Швеции активно используют воду Балтийского моря, температура которой составляет +4°С. В Германии внедрение геотермальных отопительных систем даже спонсируется на государственном уровне.
При упоминании геотермальных источников энергии мы всегда представляем себе долину гейзеров или вулканы, но нужные нам источники гораздо ближе. И они помогут нам согреться зимой и охладиться летом
В России действуют Паужетская, Верхне-Мутновская, Океанская и другие геотермальные электростанции. Но фактов использования энергии Земли в нашем частном секторе очень мало.
Что такое геотермальное отопление?
Это тепло, добываемое из земли или воды. На определенных глубинах грунта сохраняется плюсовая постоянная температура, причем перепадов не бывает даже в лютые морозы, то же самое с водой. Задача человека взять тепло из земли или воды, отправив его на обеспечение комфорта в жилых комнатах.
Геотермальное отопление представляет собой обычный холодильник, но наоборот – система вырабатывает не холод, а тепло. Алгоритм насоса выстроен на передаче тепла от источника с небольшим потенциалом тепловой энергии к теплоносителю, а грунт или вода выступают активными источниками тепла.
Преимущества и недостатки системы
Геотермальное отопление обладает рядом преимуществ:
- Выделение тепловой энергии во много раз превышает затраты на электричество, потребляемое насосом.
- Экологическая чистота и безопасность. Система не выделяет вредных веществ, нет выбросов, шлака после сгорания топлива.
- Не нужно закупать топливо, газ, вся работа конструкции выстроена без применения химических и иных веществ, поэтому отопление теплом земли или воды считается самым безопасным.
- При соблюдении технологии монтажа, эксплуатации, оборудование и вся система отопления прослужит без технической поддержки минимум 50 лет.
- Тепловой насос работает бесшумно, нет акустических эффектов.
Максимальная экономическая выгода достигается отсутствием дополнительных вложений. Пользователю нужно один раз закупить все оборудование, настроить конструкцию и больше не придется вмешиваться в работу системы. Дополнительным преимуществом является расположение всех элементов вне строения – отопление из земли или воды не требует размещения в доме габаритных установок, поэтому способ добычи и подачи тепла подходит для домов любого размера.
Недостатком считается большой объем разовых затрат на покупку оборудования, установку и запуск системы в работу. Для формирования конструкции требуется насос, некоторое количество материалов, монтаж наружного коллектора и внутреннего контура.
Принцип работы альтернативного отопления
Если вы знакомы с тем, как работает кондиционер или холодильник, то схожесть этих процессов с принципом функционирования геотермального отопления очевидна. Основу системы составляет тепловой насос, который включается в два контура – внешний и внутренний.
Чтобы организовать традиционную систему отопления в любом доме, необходимо смонтировать в нем трубы для транспортировки теплоносителя, и радиаторы, при нагревании которых тепло будет поступать в помещения. В нашем случае трубы и радиаторы тоже нужны. Они и образуют внутренний контур системы. В схему могут быть добавлены теплые полы.
Внешний контур выглядит гораздо масштабнее внутреннего, хотя его размеры можно оценить только в период планировки и монтажа. В процессе эксплуатации он невиден, поскольку находится под землей или под водой. Внутри этого контура циркулирует обычная вода или антифриз на основе этиленгликоля, что гораздо предпочтительнее.
В состав геотермальной системы отопления входят два контура – внутренний и внешний, а так же сердце отопительной системы – тепловой насос, который, сжимая теплоноситель, повышает его температуру (+)
Теплоноситель во внешнем контуре прогревается до состояния среды, в которую он погружен, и отправляется в «подогретом» виде в тепловой насос. Через него сконцентрированное тепло сообщается внутреннему контуру, в результате чего вода в трубах, радиаторах и теплых полах нагревается.
Таким образом, ключевым элементом, оживляющим всю систему, является тепловой насос. Если в вашем доме есть обыкновенная стиральная машинка, то знайте: этот насос займет приблизительно аналогичную площадь. Для работы ему нужна электроэнергия, но, потребляя всего 1 кВт, он обеспечивает выработку 4-5 кВт тепла. И это не чудо, поскольку источник «добавочной» энергии известен – это окружающая среда.
Плюсы и минусы применения геотермальных насосов
Лучше начать с недостатков, которых очень немного:
- проведение геологической разведки на местности, определение целесообразности применения ТН – придется платить за услуги профессионалов;
- большие разовые затраты – не каждый хозяин готов выложить значительные суммы;
- изменения контура в первый год использования – трубы проседают, что приводит к снижению скорости циркуляции теплоносителя, уменьшаются показатели СОР.
Плюсов у ТН геотермального типа намного больше:
- Экономичность. Не придется тратить деньги на закупку топлива, а высокий показатель СОР снизит затраты на электроэнергию. Выгоды применения ТН просчитать несложно – все затраты окупятся через 5-7 лет постоянной работы оборудования в режиме отопления и охлаждения дома.
- Расширенная функциональность. Благодаря небольшим дополнительным расходам, система тепловых насосов будет работать на обогрев и охлаждение. А если поставить солнечные батареи, то получается автономная схема, независимая от подачи электроэнергии.
Важный плюс – долговечность. Оборудование может работать более 100 лет, замена первых узлов производится не ранее, чем через 30-50 лет. Ремонтные работы отнимают немного времени и денег, после подновления узлов можно продолжить эксплуатацию в обычном режиме.
