Гибкая подводка для воды: разновидности, предназначение и эксплуатация

Преимущества и недостатки шлангов

Преимущества:

1. Основным преимуществом изделия является его гибкость.
2. Конструкции практичны при перевозке, их можно складывать друг на друга, и они от этого не повреждаются.
3. При монтаже подводки отличаются легкостью крепления и мобильностью подключенного прибора. Например, можно спокойно отодвинуть стиральную машину, так как рукав подводки позволяет это сделать. При стационарном подключении пришлось бы перекрывать все трубопроводы и демонтировать приборы.
4. Легким является также и демонтаж изделия. Это позволяет без проблем осуществлять ремонт помещения и его коммуникаций.
5. Элементы с нержавеющей оплеткой по своей прочности соответствуют пластиковым трубам, но в отличие от них имеют способность изгибаться.
6. Срок службы такого изделия больше 10 лет.

Недостатки:

• менее прочные, чем трубы из металла;
• дороже труб;
• срок службы меньше, чем у труб.

Как выбрать шланг для смесителя?

Специалисты рекомендуют при выборе гибких шлангов для установки сантехники на кухне или в ванной обращать внимание на следующие детали:

Наличие этикетки с указанными техническими характеристиками, это позволит не допустить ошибки
Убедитесь, что диаметр и тип крепления соответствует вашему оборудованию.
Обязательно обратите внимание на вес изделия, если у него алюминиевая оплетка, то шланг будет значительно легче, чем тот, где используется сталь (в большинстве случаев у таких продуктов и штуцер сомнительного качества). Как показывает практика, они быстро выходят из строя, буквально, в течение полугода, а то и раньше.
Следует отказаться от подводки, если она оснащена пластиковым штуцером, такое крепление не рассчитано на требуемую для бытовых целей нагрузку.
В том случае, если шланг обладает недостаточной гибкостью, также не следует его приобретать, поскольку такой признак свидетельствует о плохом качестве
Как правило, из-за этого на оплетке возникает несколько микротрещин, что может вызвать деформацию.
Обратите внимание на пресс гильзы, в качестве материала для них должна использоваться нержавейка

Важно, чтобы их трубки плотно держались — это показатель качественной отпрессовки.
Проверьте исполнение накидных гаек, если они очень тонкие или легкие, значит, это низкокачественное изделие, и при его использовании большая вероятность возникновения проблем.
Некачественная резина имеет резкий характерный запах, обнаружив такой, откажитесь от данной модели, поскольку такой материал начнет подтекать довольно быстро.
Подбирая шланги для горячей воды, не ошибитесь с цветовой маркировкой, они должны быть с красной или красно-синей нитью, с синей отметкой не подходят.
Подбирайте подводку соответствующей длины, нежелательно, чтобы она провисала или была внатяжку.
Ко многим брендовым устройствам (например, Damixa или Hansgrohe) входят в комплектацию 50-ти сантиметровые шланги. Чтобы подсоединить смеситель на кухне, длины вполне хватит, но для подключения другого оборудования они могут оказаться короткими, например, стандартное размещение над ванной 150 см

В этом случае, можно их снять и прикрутить подводку нужной длины или использовать ее в качестве удлинителя. Последний вариант не совсем удачен. Это связано с тем, что в удлиненном шланге появится лишнее соединение, а значит, снизится надежность.
Какой продукт выбирать, импортный или отечественного производства, особого значения не имеет, заметим, что наши изделия, порой, бывают лучше и надежней зарубежных.

Дополнительные комплектующие

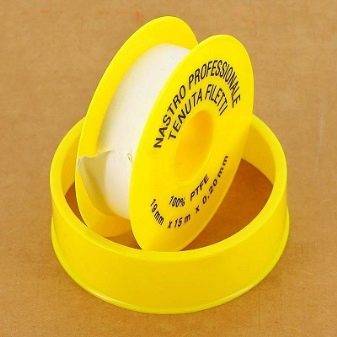

Чтобы подсоединить гибкие шланги к водонагревателю, используют сантехнический лен либо ФУМ-ленту. Резьбу обматывают так, чтобы ее нельзя было увидеть. При этом надо помнить, что уплотнитель не должен попадать внутрь трубок. Если это условие соблюдено, направление обмотки значения не имеет. Тройники накручивают на трубы с холодной водой.

Далее тройник нужно выставить в требуемое положение. Передвигать его помогает разводной ключ. Если одновременно водонагреватель подключают и к выводной трубе, надо оба крана подсоединять через один тройник. Унитазы подключают иначе — через металлические гибкие трубки. Подобные шланги не имеют штуцера, зато в них должна быть прокладка.

Гибкая подводка требует и использования различных гаек. Если они маркированы как ½ дюйма, то внешний диаметр будет составлять 2,2 см. Тонкие шланги подключают к смесителям при помощи крепежа М10. Закручивать гайки можно только разводными либо шлицевыми ключами.

Материалы и размеры

Эластичная подводка может включать в себя как один, так и сразу несколько материалов. Шланг, установленный внутри, производится из каучука или качественной резины.

В большинстве случаев прорезиненные трубки применяются для подсоединения к стиральной машине или унитазу, потому что не предназначены для транспортировки питьевой воды. Резина обладает специфичным запахом, способным передаваться жидкости, перемещающейся по ней. Кроме прорезиненного шланга, на гибкой подводке есть армирующее покрытие, которое обеспечивает эффективную защиту от внешних повреждений. Оно изготавливается из синтетики или металлических сплавов.

Алюминий

Алюминиевая оплетка может применяться для транспортировки жидкостей, температура которых не превышает +80°C. Она быстро портится от коррозии, поэтому период эксплуатации таких изделий в редких случаях превышает 5-6 лет.

Нержавеющая сталь

Покрытие из стали нержавеющего типа может легко прослужить до 5-10 лет. При этом такие изделия выдерживают температуру до +95°C. Подвидом нержавеющей оплетки считается сильфонная труба. Единственный ее недостаток – дороговизна.

Нейлон

Оплеточный материал на основе нейлона служит до 10 лет и выдерживает воду с температурой до +110°C. Кроме того, нейлоновые изделия переносят давление в 20 атмосфер.

Цинк

Эластичные шланги, оплетенные проволокой из цинка, не обладают особой гибкостью и долговечностью, зато они стоят гораздо дешевле, чем другие приспособления.

Такую подводку нужно подбирать по длине, а также с учетом внешнего и внутреннего диаметров

При этом также следует обратить внимание на калибр фитингов, которые находятся на концах. Длина оцинкованных гибких труб колеблется от 500 мм до 500 см

Материалы

Материалы для изготовления сильфонной подводки различаются в зависимости от того, какое вещество будет проводиться по трубе.

Сильфонная подводка для воды

Такую подводку изготавливают из нержавейки марки AISI 316, к которой приварены гайки или штуцера из более жесткой стали AISI 304 или AISI 303. В соединение труб укладывается медная, пластиковая, резиновая или алюминиевая прокладка. Некоторые производители делают штуцера или гайки с использованием углеродистой стали. Однако не рекомендуется использование подводки со сталью разных марок, так как в месте сварки быстрее возникает коррозия материала. В некоторых случаях производитель может припаять штуцеры оловом или даже приклеить, что также понижает прочность и долговечность изделия.

Сильфонная подводка для газа

Такая бесшовная гофротруба также делается из стали, но с покрытием из ПВХ различных цветов. Такая оболочка защищает гибкую подводку от воздействия агрессивных сред, препятствует утечке газа и служит для дополнительной электроизоляции. В случае, если подводка прошла обработку обжигом, ее можно растягивать в длину до двух раз.

Виды

Данные водяные шланги бывают следующих видов:

• для подключения смесителя умывальника, душевой кабины и другого оборудования к горячей воде. Чтобы их идентифицировать, в оплетку добавлены красные нити («А» на рис. 2);
• для соединения с трубами холодного водоснабжения. В их оплетке присутствуют нити синего цвета («В»);
• универсальные, допускают подключение к водоснабжению любого типа. Оплетка таких труб имеет красную и синюю маркировку («С»).

Рис. 2. Шланги для холодной и горячей воды, а также универсальные

Помимо этого подводка различается по материалу оплетки, что отражается на определенных характеристиках, а именно:

• Алюминиевое армирование. В настоящее время практически не используются. Единственное достоинство – низкая цена, что не оправдывается из-за непродолжительного срока эксплуатации (3 года). Помимо этого такая защита не выдерживает давление более 5 атм. Но самый главный недостаток таких изделий — неустойчивость к коррозии. Во влажном помещении происходит скоротечное разрушение оплетки, после чего резиновый шланг быстро приходит в негодность. Поэтому такие трубы допускается использовать при подключении кухонного оборудования, например, смесителя с выдвижной лейкой (с гибким шлангом), но для ванной комнаты или душевой они не годятся.

• Оплетка из нержавейки (самый распространенный вид). Такой вариант исполнения существенно продлевает срок службы (качественное изделие может эксплуатироваться не менее 10 лет). Эти трубы могут выдерживать давление в 10 атм и у них нет ограничения по типу помещений, то есть, допускается установка даже в парилке.

• Нейлоновая оплетка, она существенно повышает эксплуатационные характеристики. Такие изделия можно использовать в течение 15 лет, при этом они рассчитаны на давление до 20 атм, и температуру технической среды 110°С. Правда стоимость этих труб выше, чем у двух предыдущих видов. В бытовых условиях нет необходимости в таких высоких характеристиках, поэтому использовать подводку с нейлоновой оплеткой нецелесообразно.

Подводка в нейлоновой оплетке

Встречаются трубы, где шланги изготавливаются не из резины, а каучука, такие изделия более надежны, но и значительно дороже.

В качестве дополнительной защиты оплетку может покрывать силиконовый слой, как утверждают производители, это позволяет продлить срок службы до 20 лет.

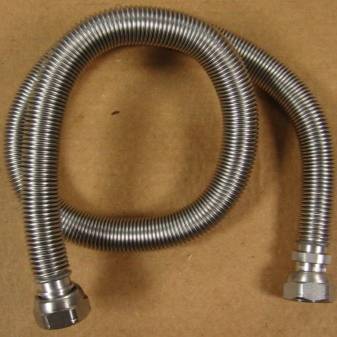

Сильфонная подводка.

Несмотря на то, что физически она тоже гибкая, принято выделять такой тип подводки в качестве отдельного вида, ввиду существенных конструктивных различий. Особенность сильфонной подводки заключается в том, что оболочка представляет собой металлическую гофру, прочную, но в тоже время гибкую, помимо этого внутри отсутствует резиновый шланг.

Сильфонная подводка

Стоит также отметить, штуцер вместе с оконечным фиксатором соединены с гофрированным рукавом сваркой, это существенно повышает надежность конструкции.  Срок эксплуатации изделий такого типа не менее 25 лет, при этом, они могут использоваться для работы с технологической средой, нагретой до 250°С.  Как правило, гофру изготавливают из нержавеющей стали, но встречается сантехника ВИП категории, где для этой цели используется латунь и медь.

Это новый вид подводки, и на данный момент появления на рынке неоригинальной продукции замечено не было. Что касается цены, то она значительно выше обычных соединительных шлангов.

Что представляет собой гибкая подводка?

В первую очередь необходимо подчеркнуть, что такой вариант подвода воды хоть и считается бюджетным, но он вполне надежен, при условии правильно подобранных материалов и соблюдении технологии подключения.

По сути, гибкая подводка воды – это резиновый шланг (такой же, как поливочный), помещенный в плотно облегающую оплетку, выполненную из металлических нитей. Ее основное назначение – защита от механических повреждений, как внешних, так и внутренних. Последние могут возникнуть вследствие гидравлического удара. В соответствии с нормами, такие соединительные шланги должны быть рассчитаны на давление не менее 10 атм.

Ниже показан пример соединения смесителя типа «елочка» для кухонной мойки с гибкими шлангами (А), использующимися для подводки холодной и горячей воды.

Пример подключения с использованием гибкой подводки

Обратим внимание, что сифон для раковины соединен с канализацией соответствующей гибкой подводкой (B)

Здесь легко и интересно общаться. Присоединяйся!

На гибких шлангах некоторых (а может и всех) советских смесителей применялась метрическая резьба, а на современных смесителях — дюймовая. Раньше я этого не знал, купил на рынке китайский шланг вместо пришедшего в негодность, попытался его присоединить, а он гад не подходит…

смотрите маркировку должна совпадать, выбита на гайке примерно так 1/2, 3/4 и другие

бывает разная у импортных смесителей она три восьмых у отечественных и китайских одна вторая дюйма

Стандартная полдюймовая накидная гайка идёт наружным диаметром 22 миллиметра. Также бывают на 3/8 дюйма — эти крутятся ключом на 17. А к самому смесителю бывает шланчики с мелкой резьбой М10. Те крутятся ключом на 10 либо на 11. Также в советских ванновских смесителях умотреблялась резьба М22 но не на подводке а на гибком шланге или носике.

У меня много смесителей в коттедже, а резьба везде 1/2 дюйма. На немецких и корейских оригинальных тоже одна вторая дюйма

В гибких шлангах подводки воды к смесителю почти всегда резьба 1/2″ трубная, иногда 3/8″ (например, в моём финском ORAS) — чтобы шланги можно было просунуть в отверстие раковины, не откручивая их от смесителя. Шланг, если он съёмный, присоединяется к смесителю как правило метрической резьбой М10х1. Метрическая резьба, приближенная по размеру к трубной 1/2 «, использовалась только в шлангах от душа до смесителя в советских моделях. Существовал такой же «метрический аналог 3/4» «.

Как выбрать?

Чтобы подобрать надежную, качественную и подходящую подводку гибкого типа, следует учитывать ряд особенностей. Специалисты на этот счет дают такие рекомендации:

1. Выбирать оплетку необходимо с учетом назначения помещения, в котором будет использоваться трубопровод. Трубки из нейлона запрещается устанавливать рядом с источниками пламени и нагревательными приборами, а металлические изделия нежелательно ставить в условиях повышенной влажности.
2. Габариты изделий должны быть такими, чтобы при стыковке с фитингами они не натягивались. Однако не стоит приобретать и чересчур длинные приспособления. Если неверно подобрать длину гибкого шланга, то он либо ненадежно закрепится, либо окажется перекрученным, что отрицательно скажется на его долговечности.
3. Изделие не должно источать никакого химического или резинового запаха. Если эластичная подводка пахнет, ее воспрещается эксплуатировать для транспортировки жидкости для питья. Такие трубки применимы лишь для технических целей.
4. Приспособление не должно быть чересчур легким. Небольшая масса эластичной подводки свидетельствует о том, что она выполнена из материала низкого качества. Наиболее надежными являются латунные и нержавеющие изделия. Есть шланги, оснащенные пластмассовыми фитингами, однако такие изделия быстро приходят в негодность.
5. Изделие должно отлично гнуться. После разгибания на его поверхности не должно появляться никаких загибов и трещин.

Что касается производителей, то эксперты особенно выделяют продукцию испанского, болгарского и отечественного производства. Самые популярные и надежные российские производители – фирмы “Гигант”, “Монолит” и “Акватехника”. При этом отечественные гибкие шланги обладают доступной ценой и хорошим качеством.

Виды шлангов по конструкции

Армированный

Эта разновидность подводки считается самой популярной. В нее входит внешняя оплетка из стали и внутренний прорезиненный шланг. При этом трубки обматываются красной или синей сталью. На концах изделий находятся прорезиненные уплотнители, гайки и штуцеры.

Предельно допустимая температура эксплуатации такого трубопровода составляет +90°C, поэтому гибкие системы не применяются при устройстве отопления. Тем не менее эти изделия удобны для подсоединения к бойлерам, машинкам для стирки одежды и смесителям. Достоинства армированных шлангов:

• простой и быстрый монтаж;
• гибкость;
• высокий уровень прочности, т.к. такая подводка усилена металлическим сплавом.

Однако у подводки армированного типа есть ряд недостатков. Основные из них:

• износ оплеточного покрытия при регулярном сгибании изделия;
• износ прорезиненных уплотнителей.

Сильфонный

Это изделие представляет собой трубку с гофрированной поверхностью, которая выполнена из стали. Его длина может достигать 2 м. При этом сильфонный шланг может сжиматься и растягиваться. На обоих концах приспособления установлены латунные гайки и прорезиненные прокладки, которые могут выдерживать высокую температуру. Это изделие также может с легкостью выдерживать существенные температурные перепады, поэтому его можно применять при устройстве систем отопления.

Достоинства подводки гофрированного типа:

• долговечность;
• надежность;
• повышенная стойкость к температурным перепадам и гидроударам;
• эта разновидность подводки не подвержена горению и может устанавливаться даже рядом с открытым пламенем.

Из недостатков гофрированной гибкой подводки можно выделить лишь ее дороговизну и гул, появляющийся при перемещении воды внутри.

Средний срок эксплуатации сильфонной трубки – около 25-30 лет. При этом она подходит не только для транспортировки воды, но и газа.

Из нержавейки

Нержавеющие изделия стоят дешевле, чем сильфонные. При этом они являются более долговечными, чем армированные приспособления. Длина шлангов из нержавейки колеблется в пределах 50-100 см. Их основные достоинства:

• устойчивость к воздействию коррозии;
• доступная стоимость;
• простая и быстрая установка;
• стойкость к температурным перепадам и пламени.

Зачем нужны?

Появление сложной бытовой техники, прежде всего автоматических стиральных машин, потребовало применения гибкой и эластичной подводки, так как жесткая металлическая или металлопластиковая оказалась непригодна. Вибрация, с которой неизбежно сопряжена работа стиральной машины, делает невозможной жесткую фиксацию подводящей трубы, поэтому потребовалась гибкая труба.

Быстрое внедрение в жизнь все более разнообразной водопотребляющей техники потребовало и достаточно быстрого монтажа, в том числе и врезки в существующие водораспределительные системы без дорогостоящей прокладки новых труб.

Кроме того, срок службы водоразборной разводки увеличился, по оценкам специалистов, примерно в 20 раз. Этого удалось достичь из-за снижения нагрузки на столь необходимые ранее резиновые прокладки и многочисленные соединения труб. Теперь все непредвиденные, пусть даже микроскопические смещения, ранее становившиеся причиной выхода из строя трубопровода, стали гаситься эластичными шлангами. По той же причине неактуальной стала проблема губительных для традиционных соединений гидроударов, энергия их стала поглощаться.

Потребность в гибких шлангах для водопровода нарастала стремительно, столь же стремительно развивалось их производство, потребовавшее совершенствования конструкции – этого вроде бы несложного вида соединений. Простой резиновый шланг оказался недолговечен ввиду свойств резины, которая при длительном контакте с водой теряла эластичность. Под давлением воды в водопроводной системе (до 6 атм) такие шланги нередко лопались. Кроме того, поверхность резинового шланга оказалась мягкой, доступной для различных механических повреждений, пережимов и прочих неприятностей.

Виды

Современные производители предлагают широкий ассортимент соединительных водопроводных трубок. Их классификация производится по виду оплетки, внутреннему наполнителю (основной трубке), виду, качеству и размеру фитингов. Остановимся на самом распространенном делении, основанном на виде оплетки.

По указанному признаку гибкая подводка бывает:

• армированная;
• сильфонная.

Первая представляет собой резиновую основу (качественные изделия изготавливаются из прочного каучука), покрытую стальной оплеткой. При этом кожух такого шланга может быть изготовлен из разных материалов. Например, оцинкованная сталь и алюминий занимают лидирующее место среди аналогов. Это объясняется низкой ценой – и только. Такая оплетка абсолютно недолговечна, она практически не выдерживает среднего давления воды в водопроводе и очень быстро выходит из строя. Такого быть не должно, ведь верхняя шкурка резинового шланга призвана укрепить его и не дать воде вырваться наружу.

По качеству и долговечности наилучшей считается оплетка из прочной стальной нержавеющей проволоки. Она обеспечивает надежную защиту внутреннему резиновому шлангу. По информации производителей, эксплуатационный период таких подводок достигает десяти лет и более.

Нейлоновая оплетка – это усиленная обработка водопроводного шланга, которая выдерживает даже максимальное давление в системе.

Выбирая армированную оплетку для гибкой подводки, вы автоматически получаете следующие преимущества:

• скорость установки;
• экологически чистые материалы изготовления;
• высокая прочность;
• гибкость.

Второй вид представляет собой эластичную гофру из нержавеющей стали. Сильфонные шланги служат дольше и имеют более высокие технические характеристики.

Выделяют две модификации гофрированных элементов:

• с установленной протяженностью;
• с переменным метражом.

Для первой производители сразу же определяют стандартные размеры, начиная от 20 см и заканчивая 80 см. Шаг в длине изделия составляет 10 см. У второй же имеется плавающий диапазон, на который ее можно растянуть. Например, в продаже можно встретить сильфонные подводки с переменной длиной 150-250 мм, 200-350 мм и другие. Стоит учитывать тот факт, что максимальное растяжение указано справочно – нежелательно растягивать подводку на столько.

О качестве, прочности и долговечности свидетельствует использование сильфонных шлангов в промышленных целях. Очень часто такой вид подводки применяется при подключении спринклеров – потолочных устройств для пожаротушения. Главный нюанс заключается в водопроводной системе. Спринклерная установка представляет собой целую сеть труб, в которых постоянно находится вода под давлением. Поэтому выбор особо качественного материала подводки становится как нельзя кстати.

Среди недостатков сильфонной гибкой подводки выделяют ее шумную работу при высоком давлении в системе водоснабжения. Несмотря на то, что в современных многоквартирных домах такое происходит нечасто, некоторые пользователи рекомендуют использовать ее как можно реже в частных владениях.

В комплекте с гибкой подводкой обычно поставляются фитинги. Зачастую это – латунные штуцеры или гайки, которые имеют различные формы и размеры. Чтобы правильно подобрать крепление, необходимо замерить диаметры труб в помещении, где будет производиться установка.

Сантехническая разводка ранее представляла собой витиеватые хитросплетения труб, трубочек и переходников. Но сегодня благодаря гибкой подводке появилась возможность установки устройств, использующих водоснабжение, в самых малогабаритных комнатах. Угловая гибкая подводка обеспечивает установку даже в труднодоступных местах. Благодаря особенности своего крепления она может расположиться вплотную к стене и увеличить таким образом полезную площадь помещения.

Производители

На сегодняшний день сильфонную подводку можно приобрести как у отечественного производителя, так и зарубежного. Одним из основных российских производителей является компания «Монолит», зарегистрировавшая торговую марку «Монофлекс». Качество продукции данной компании гарантированно иностранными технологиями, используемыми в процессе производства. Также зарекомендовала себя продукция под брендами «Акватехника» и «Флексилайн».

Также бюджетный вариант сильфона предлагает компания Zurflex из Беларуси. При демократичной цене качество продукции этого бренда можно сравнить с крупными европейскими производителями, например немецкой компанией Witzenmann. Традиционное качество и надежность продукции данной компании, находящейся в Германии, представлено не только в сильфонной проводке, но и в других видах различного сантехнического оборудования.

Одним из лидирующих поставщиков проводок для воды на данный момент является турецкая компания Ayvaz, оборудование которого практически не имеет конкурентов по техническим параметрам. Их проводки надежны, долговечны и имеют продуманную конструкцию, исключающую лишние элементы. На рынке гибких проводок для газа бессменным лидером являются итальянские компании Emiflex и Idrosapiens. Сильфонные шланги этих компаний в России сертифицированы «Ростестом» и «Госгортехнадзором». Срок службы таких подводок составляет до 15 лет и выше.

Зачастую на рынке под логотипами мировых брендов можно приобрести подделку из Китая. При этом существует две категории китайского оборудования:

• продукция, производимая в Китае по официальному заказу европейских компаний;
• проводка, изготавливаемая пиратским способом.

В первом случае копания-заказчик переносит производство в Китай для снижения себестоимости за счет дешевизны рабочей силы и материалов. Во втором же случае качество продукции оставляет желать лучшего, что может привести к утечке воды и газа. Также не стоит исключать наличие в изделии различных опасных химических и даже радиоактивных соединений. Цена, к сожалению, не является гарантией качества изделия, поэтому необходимо внимательно изучать все товары и запрашивать ксерокопии необходимых сертификатов.
