Разновидности
РазновидностиКакие бывают диаметры гофры для вытяжкиУстановкаКак подобрать размерКак закрепить гофру на вытяжкуДля чего нужен монтаж гофры на вытяжку
Гофры имеют несколько разновидностей:
Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо
ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах
Установка производится сложно. Боится высоких температур. Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки. Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку. Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.
Какие бывают диаметры гофры для вытяжки
Есть брать самые ходовые гофры, то величина составляет 100 мм, 125 мм и 150 мм (для кухонной вытяжки). В промышленных же может доставать и 200 мм, 250 мм, 300 мм. Выбор зависит непосредственно от мощности аппарата. Следует учитывать диаметр самой вытяжки соответственно, они должны совпадать. Если Вы желаете большого диаметра, то следует подыскать заодно переходник, чтобы состыковать с горловиной. Размеры гофры на вытяжку имеют несколько классических параметров. В инструкции кухонной вытяжки всегда можно найти минимальную величину. Чаще всего используется 100 мм и 120 мм. Если всё-таки не удалось подобрать размер, то используйте более большой, особенно хорошо это для кухни: шум будет уменьшаться из-за низкой скорости потока. При уменьшенном диаметре воздух будет проталкиваться, испытывая сложности.
Дело – труба или как правильно выбрать вентиляционный рукав?
Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.
Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.
Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.
Жесткие и гибкие воздуховоды
Вентиляционные трубы пластиковые для вытяжки на крышу, стены, подсоединяемые к шахте в многоквартирном доме, могут быть жесткими или гибкими. Выбор зависит от сложности системы. Если участок коммуникаций прямой, не требует создания большого количества поворотов, применяется жесткая труба. К ней приобретают из того же материала колено и прочие дополнительные элементы.
Если же на небольшом промежутке воздуховод нужно повернуть, удобнее приобрести гибкий тип трубы. Это гофрированные каналы, которые подходят для вентиляции с невысокой скоростью передвижения воздушных масс (до 30 м/с) и низким давлением в системе (800-5000 Па).
Пластиковую гофротрубу создают из полиэфира с добавлением алюминиевой фольги. Чтобы многослойная структура обладала достаточной прочностью, ее армируют при помощи стальной проволоки. Витки проходят между всеми слоями. Представленные воздуховоды характеризуются высокой шумо- и теплоизоляцией.
Уход за воздуховодом
Выводя загрязненный воздух из кухонного помещения, воздуховод собирает на своих стенках часть его содержимого. В складках гофры накапливаются жир и копоть. Снаружи труба подвержена воздействию тех же факторов, что и все кухонные поверхности — испарению, брызгам, пыли.
Разумное решение — регулярно снимать вытяжной рукав и мыть его с применением средств, которыми вы обычно пользуетесь для очистки кухни, при этом стоит учесть тип материала трубы.
Каждый раз воздуховод полностью демонтируется, потом устанавливается обратно. В процессе снятия и чистки гофры ее легко повредить, нарушить герметичность, оставить вмятины. Установить ее обратно так же, как было, тоже вряд ли удастся.
Многие владельцы проточных вытяжек отказываются от мытья трубы воздуховода изнутри, ограничиваясь влажной уборкой снаружи. Внешнюю поверхность аккуратно протирают водой или моющим средством, разрешенным для данного типа покрытия.
Внутренние скопления грязи могут стать серьезной помехой в работе прибора только к концу заявленного производителем срока эксплуатации гофры, в среднем через 8-10 лет. По прошествии этого времени трубу воздуховода демонтируют и заменяют новой.
Разные уровни потолка и рукав как элемент стиля
Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.
Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.
Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:
- хозяева затеяли ремонт и планируют кардинально переделать потолок;
- оформляется квартира в новостройке;
- проводится реконструкция очень старого строения;
- высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
- полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.
Ориентиры правильного выбора трубы
Большой выбор пластиковых воздуховодов, предлагаемых продавцами, может создать определенные трудности при выборе подходящего варианта труб при обустройстве вентиляции.
Поэтому, чтобы купить нужное изделие, следует руководствоваться такими параметрами:
- диаметр и длина;
- материал изделия;
- качество;
- цена.
Диаметр должен соответствовать рекомендациям, приведенным в инструкции к приобретенной модели вытяжки.
Если остановиться на большем или меньшем варианте, то дорогостоящее оборудование может в лучшем случае не справляться со своими функциями по удалению запахов из кухни, а в худшем – сгореть от перенапряжения.
Собравшись в магазин покупать гофру, надо внимательно изучить технические характеристики вытяжки, а перед покупкой не стоит стесняться измерить изделие
Не нужно игнорировать рекомендации, приведенные производителем. Иногда в комплекте с вытяжкой поставляется воздуховод. Здорово, если он подойдет в конкретном случае – длина будет достаточной и материал устроит.
В противном случае придется самостоятельно посетить рынок стройматериалов и приобрести более подходящий вариант.
Еще одна ситуация, когда вместе с вытяжкой предлагают сразу купить и гофру. Здесь нужно быть предельно внимательным, ведь не всегда продавец заботится о комфорте клиента.
Он может предложить залежалый или слишком дорогой товар. Длину в этом случае нужно замерить заранее, чтобы не купить лишние метры, доверившись опыту продавца.
Гибкая труба для вентиляции в первоначальном виде имеет длину 60-70 см. Но растягивается на 3 метра. Это стоит учитывать при покупке
Длина гофры, необходимой для соединения вытяжки с вентиляционным каналом, замеряется рулеткой. Замер нужно делать от входа в патрубок вытяжки и до входа в стену. Путь следует выбирать именно тот, который предстоит повторить трубе.
Следует учитывать, что гофра может гнуться, в зависимости от технических параметров, указанных производителем. Например, на 180 градусов.
Возможность гнуться под нужным углом позволяет проложить наиболее оптимальный путь. Монтироваться труба будет в растянутом состоянии. Этот момент следует учесть.
Второй параметр, оказывающий влияние на выбор – материал изделия. Иногда по цвету подходит пластиковый вариант. В этом случае нужно помнить о большем шуме, создаваемом воздуховодом. Если этот вопрос не принципиален, то диапазон моделей можно расширить.
Полиэтиленовая гофра не используется для вентиляции. Эти изделия, в зависимости от диаметра, подходят для транспортировки и перекачки сыпучих и жидких веществ
Чтобы покупка не разочаровала, не стоит забывать о документах, подтверждающих качество покупаемого товара. Не надо стесняться спросить у продавца сертификат качества и гарантии завода изготовителя.
Помимо документа следует внимательно осмотреть гофру – не должно быть вмятин и подозрительных царапин.
Не надо бояться растянуть гибкую трубу во всю длину и проверить ее на наличие просветов или дыр – их не должно быть. Если гофра сомнительного качества, то от ее покупки лучше отказаться.
Гибкая труба будет устанавливаться в систему вентиляции в растянутом виде. Поэтому нужно ее хорошенько осмотреть в этом состоянии перед приобретением
Цена также имеет значение. Хорошо перед покупкой изучить аналогичные предложения других производителей, чтобы не переплачивать. Также, значительно поможет сэкономить знание нужной длины воздуховода.
При выборе следует учитывать, где именно будет использоваться гофра
Если планируется ее установка на улице или в системах приточной вентиляции, где будет подогрев/охлаждение, то следует обратить внимание на модели с теплоизоляцией
Удобнее купить готовое изделие, чем потом своими силами утеплять гибкую трубу.
В бытовых условиях гофра чаще всего применяется в устройстве вентиляционных каналов, выводящих отработанный воздух из кухни, и в подключении вытяжных устройств.
С шагами устройства вытяжки с воздуховодом на кухне с использованием гофрированной трубы знакомит следующая подборка:
Возможно вам также будет интересен материал о разновидностях пластиковых труб для кухонной вытяжки.
Виды воздухоотводов
Специалисты выделяют следующие виды гибких воздуховодов для вентиляции:
- Бескаркасные — сделаны из тонкого листа алюминия (иногда применяется ПВХ). Они очень легки, растягиваются и изменяют форму, что удобно в процессе монтажа.

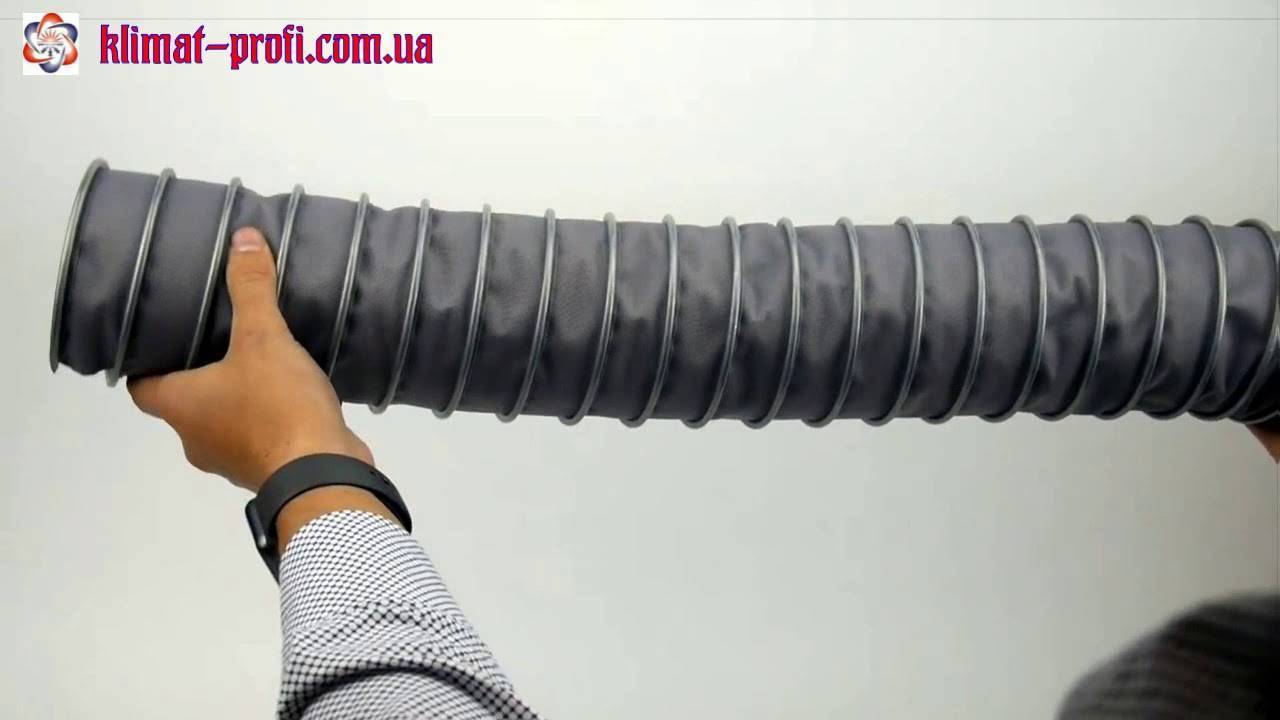

- Каркасные – основа тонкая проволока, на которую спирально намотана фольга.
- Утепленные – специально утепленные воздуховоды сохраняют тепло воздуха и предотвращают замерзание конденсата, образующегося внутри.
В строительстве применяют воздуховоды из металла и ПВХ. В промышленности используются и тканевые воздуховоды, однако их применение ограничивается подачей сыпучих материалов, для вентиляции они не применяются.
Назначение
Гибкие рукава для вентиляции активно используются для:
- быстрого отвода дыма;
- удаления частиц пыли;
- вывода из помещений наружу отработанного воздуха;
- отвода различных газов и паров;
- всасывания и вывода в специальные мешки абразивной пыли, обычной стружки и опилок;
- работы с разными гранулированными материалами, использующимися в сельском хозяйстве, химической, деревообрабатывающей и другой промышленности.

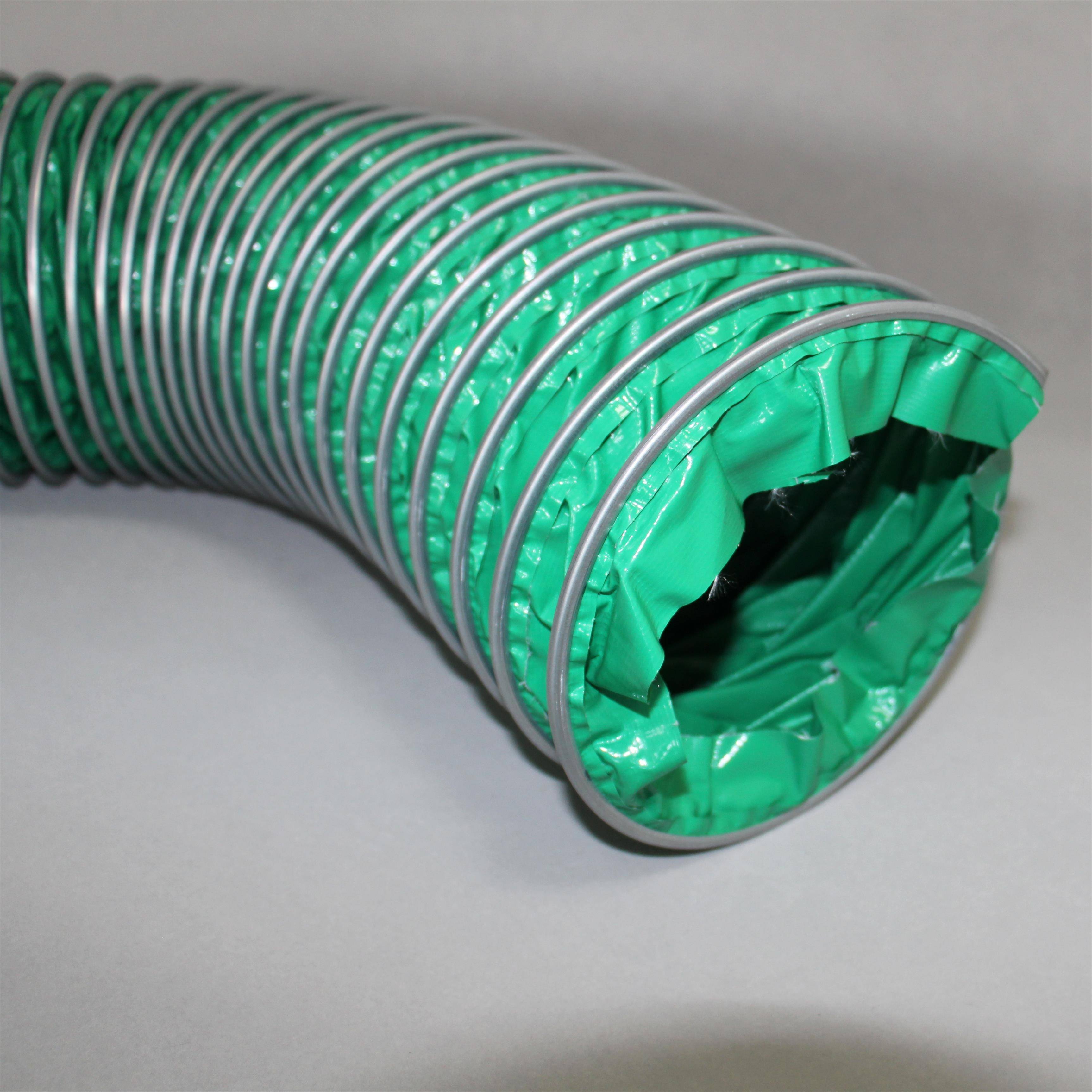

На фото – вентиляционный гибкий рукав
Такие высококачественные изделия смогли хорошо зарекомендовать себя на практике, поэтому многие компании и организации используют их для ремонтных, восстановительных и монтажных работ.
Вентиляционные рукава стандартного типа нашли широкое применение в:
- различных системах вентиляции и кондиционирования;
- вакуумных системах;
- промышленных пылесосах;
- для притока и оттока холодного и горячего воздуха;
- автомастерских для быстрого отвода выхлопных газов и разных испарений.
Удобный и практичный гибкий рукав для вентиляции сегодня стал залогом безопасности и высокой функциональности таких систем.
Использование гибких воздуховодов
Совет: не экономьте на общем качестве изделий, так как нормальную работу могут обеспечить только самые качественные, при этом срок их эксплуатации будет продолжительным.
Преимущества
При выборе вентиляционных рукавов необходимо знать об их преимуществах, которые по некоторым параметрам превосходят жесткие воздуховоды:
Позволяют значительно снизить вибрацию, которая «растворяется» благодаря мягкости материала. Такие свойства есть даже у неутепленного элемента гибкого типа, который не способен поддерживать вибрационные волны, возникающие нередко при работе вентилятора или других похожих устройств.
Незначительный вес, поэтому каналы проще устанавливаются и к этому не нужно прикладывать значительных физических усилий. Они удобны при прокладке воздушных каналов над подвесными потолками, их небольшая масса не может повредить или разрушить потолочную конструкцию.
Воздушный канал над подвесным потолком
Несложный монтаж элементов, где вам достаточно иметь пару хомутов. Цена изделий и крепежа вполне доступна широкому кругу пользователей.
Совет: для увеличения длины гибкого воздуховода применяйте вставки-удлинители, изготовленные из оцинкованной стали.
Монтаж вентрукавов своими руками
Удобная конструкция, благодаря чему удается обойтись без угловых отводов. Благодаря длине, которая может достигать 10 м, можно не использовать стыковые вставки.
Правильно установленные гибкие вентканалы не создадут большой шум в процессе эксплуатации, к тому же круглое сечение оптимально для вентиляционной системы.
Утепление каналов производится без дополнительных усилий и затрат материалов, которые равномерно располагаются по поверхности воздуховода.
Продолжительный срок эксплуатации, несмотря на минимальную толщину алюминиевого листа (менее 1 мм).
Любой вид производители стараются разнообразить разными диаметрами, чтобы потребители могли выбирать наиболее подходящий для них. Сегодня максимальный равен 500 мм, минимальный 100 мм.
Правила эксплуатации
Ниже предлагаем ознакомиться с общими рекомендациями специалистов, которые пригодятся вам при монтаже и дальнейшем использовании элементов:
Гибкий воздуховод необходимо при установке растянуть на максимальную длину, чтобы не допустить потерь давления воздуха внутри. В частности, данный параметр принципиально важен систем вентиляции естественного типа.
Не допускайте провисания и прогибов, особенно это важно при создании вентканалов в межпотолочном пространстве.
Если необходимо сделать поворот гибкого воздуховода, его радиус нужно сделать максимально возможным, тогда падение давления воздуха в системе будет минимальным. Это также даст возможность снизить уровень шума при работе вентсистемы.

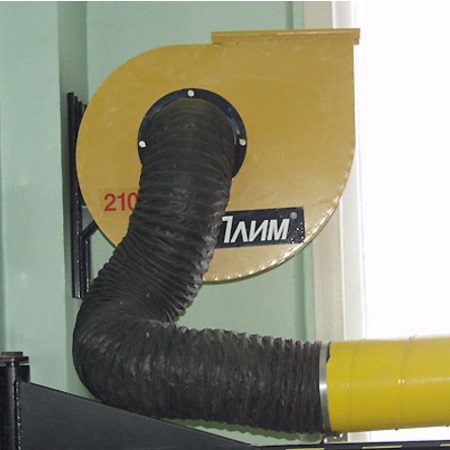

Отвод газов в промышленности
Не забывайте надежно заземлять гибкий воздуховод. Из-за постоянного прохода воздуха такие конструкции накапливают статическое электричество.
Для прохода гибкого вентиляционного канала через кирпичные стены желательно приготовить специальный переходник или металлическую гильзу.
Мягкость конструкции — единственное слабое место, из-за которого такие воздуховоды могут быть повреждены. Поэтому при установке необходимо соблюдать аккуратность, а также тщательно проводить проверку при проведении пуско-наладочных работ.
Инструкция запрещает устанавливать вентиляционные рукава вертикально на высоту, превышающую 2 этажа.
Не забывайте, что у всех гибких конструкций есть определенный предел на отрицательные и высокие температуры.
Монтаж различных конструкций вытяжек

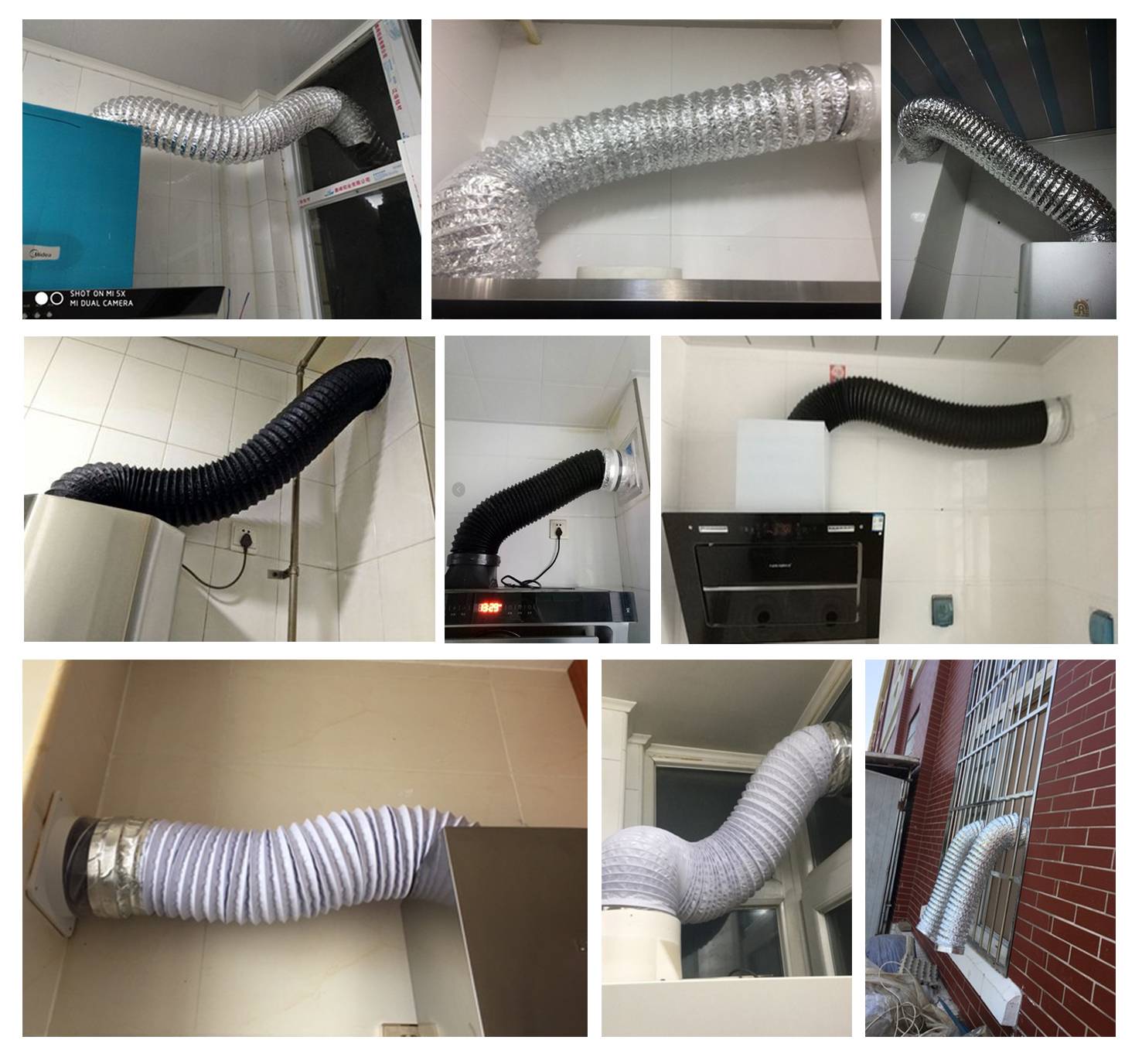

Большинство многоквартирных домов предусматривает подключение кухонной вытяжки к общему вентиляционному каналу, однако технически это возможно не всегда. Вытяжки на кухню без отвода в общую вентиляцию удобны тем, что единственным условием для их установки является наличие поблизости электрической розетки.
Автономная система вентиляции, встроенная в стену
В многоквартирных домах не всегда вентиляционное отверстие расположено в непосредственной близости от кухонной плиты. Иногда для вывода приходится использовать длинный воздуховод, который представляет собой алюминиевый гибкий рукав или короб.
Использование воздуховода круглого сечения
Прямоугольный короб к вентиляционному каналу
Замечено, что при использовании гофрированной трубы в качестве воздуховода потеря мощности может составлять 30%, то же самое происходит в случае большого количества поворотов
При монтаже важно так расположить вытяжной зонт, чтобы труба воздуховода имела наименьшую длину, а все изгибы проходили под тупым углом
Вентиляционный канал под потолком
Статья по теме:
Воздуховод вытяжки можно расположить за навесным потолком, если таковой используется у вас на кухне, либо непосредственно над кухонным гарнитуром максимально близко к нему, чтобы быть скрытым.
Варианты прокладки воздуховода
Вытяжка для кухонь с отводом в вентиляцию должна применяться только в том случае, если данное вентиляционное отверстие не является единственным. В типовых домах по нормам вытяжными отверстиями снабжаются санузлы, ванные комнаты и кухни. Если закрыть кухонное отверстие вытяжкой, то оно будет выполнять свои функции только в случае работающего вентилятора. В случае, когда кухонная вытяжка отключена, функцию воздухообмена берут на себя вентиляционные отверстия в санузле. Так как один из выходов фактически исключен из системы воздухообмена, для достаточного проветривания должен быть организован постоянный приток.
Организация воздухообмена при наличии нескольких вентиляционных отверстий
Если кухонное вентиляционное отверстие является единственным, то использование встроенной вентиляции будет неудобным, так как воздухообмен во всей квартире будет нарушен, микроклимат существенно ухудшится, как и состояние здоровья членов семьи.
Вытяжка на кухне
Встроенная вытяжка будет идеальным решением для квартиры в следующих случаях:
Гибкие воздуховоды
В системах вентиляции механизмом, побуждающим движение воздуха, является вентилятор. При работе вентилятора вращающиеся лопасти создают вибрации и шумы, которые в свою очередь могут распространяться вдоль воздуховодной трассы в соседние помещения и даже здания. Для подавления вибраций в жестких воздуховодах используют гибкие вставки, а для снижения шумов – канальные шумоглушители. Второстепенным источником шума может являться идущий по трассе воздух. При высоких скоростях в местах изменения сечения или поворота каналов возникают турбулентные завихрения, провоцирующие шум.
Выше перечисленных проблем можно избежать, применяя в системах вентиляции гладкие или гофрированные гибкие воздуховоды, которые могут поглощать шумы и вибрации за счет собственной нежесткости. Такие воздушные рукава рационально использовать для монтажа непротяженных вентиляционных магистралей, поскольку в силу своих конструктивных особенностей они создают значительное аэродинамическое сопротивление движущемуся воздуху, что повышает нагрузку на вентилятор. Их также можно использовать вместо гибких вставок или угловых отводов, исключив из системы вентиляции часть фасонных изделий.
Гибкие вентиляционные рукава могут быть каркасными или бескаркасными. В качестве каркаса обычно применяется стальная проволока (или пластик), свитая в пружину. Такой каркас придает гофрированному воздуховоду жесткость в поперечном сечении, но практически не влияет на его гибкость по длине. Сверху стальная пружина обшивается материалами из синтетики, полимеров или алюминиевой лентой. Сегодня на рынке чаще всего можно встретить комбинацию «полимер-алюминий». Диапазон рабочих температур таких каналов составляет от -30°C до +120°C при давлении (в зависимости от конструкции изделия) – до 2500 Па.
В качестве несущей основы рукавов бескаркасной конструкции используется вспененный полиэтилен. Внутренний и наружный диаметр воздуховода покрывается алюминиевой пленкой. Такие гибкие алюминиевые изделия обычно используются для коротких вентиляционных магистралей, вместо фасонных отводов или гибких вставок.
Ограничения в использовании гибкого воздуховода
Противопожарный клапан нельзя устанавливать на гибкий воздуховод
Как бы ни был удобен гибкий рукав в монтаже, использовать его можно не всегда. Запрещёнными являются такие условия и ситуации:
- вертикальные магистрали с перепадом по высоте от 6 м (выше 2 этажей);
- системы вентиляции с температурой входящих воздушных масс от +120 градусов;
- системы и магистрали с избытком тепла на отдельных их участках;
- линии вентиляции на открытом воздухе (кроме тех случаев, когда армированный гофрорукав защищен от воздействия атмосферных осадков и солнечного излучения);
- прокладка магистрали через стены и полы, где необходимо применение клапана дымоудаления или противопожарной автоматической заслонки;
- прокладка линии через стены зданий, которые имеют рейтинг огнестойкости более 1 часа;
- непосредственный контакт металлического или ПВХ элемента с агрессивными средами или абразивами.
К тому же недопустимо устройство гибкой вентиляции в кухонных промышленных помещениях, в гладильных, прачечных, если обратное не указано производителем.
Установка гибких вентиляционных рукавов
Соблюдение некоторых правил при монтаже:
- перед фиксацией следует растянуть внутреннюю часть, чтобы устранить изгибы, излишки обрезают;
- запас длины с целью сделать последующую переделку или ремонт оставлять не нужно;
- при вхождении в стену, обязательно используются переходники во избежание разных деформаций;
- подобрать достаточно широкие кронштейны подвески, чтобы гарантировать сохранность оболочки.
- вытяжную трубу разравнивают и отмеряют необходимую длину;
- размечают мягким маркером;
- режут прямо по витку специальным инструментом или острым ножом;
- дрот перекусывают бокорезами или кусачками.
- делаются при помощи муфты (ниппеля), алюминиевой самоклеящейся ленты или мастики;
- стяжку для фиксации берут нейлоновую или металлическую;
- воздуховод должен заходить на патрубок на 50 мм и более;
- перед процессом соединения нужно удостовериться, что выбранная мастика и воздуховод совместимы;
- при принятии вытяжки в эксплуатацию, следует убедиться в герметичности всех соединений.
- если есть необходимость установить вертикально, то расстояние между точками креплений должно быть 1-1,8 м;
- при повороте радиус изгиба должен быть больше, чем диаметр воздуховода;
- в зависимости от типа, длина между фиксирующими точками может быть 1-3 м;
- провисание вытяжной трубы не должно превышать более 50 мм/м.
Гибкие шланги и воздуховоды для удавления выхлопных газов
Гибкие (воздуховоды) шланги для выхлопных газов для работы в составе систем вентиляции в автосервисах, автобазах, на автопредприятиях.
Шланги для выхлопных газов изготавливаются с различной рабочей температурой.Применяются в составе систем вентиляции в автосервисах, на автобазах, транспортных предприятиях, гаражах, предприятиях по изготовлению и тестированию двигателей внутреннего сгорания, на постах работы дизельных и бензиновых помп, насосов и подобного оборудования.
Данные воздуховоды устойчивы к выхлопным газам дизельных и бензиновых двигателей внутреннего сгорания, конденсатам, маслянному туману.
Просим обратить внимание, что рабочая температура указана именно для газовоздушной смеси, а так же, что большинство данных воздуховодов обеспечивает полноценный отвод газов только в составе систем вытяжной вентиляции (необходимо обеспечить пониженное давление (разряжение) в системе). В нашей компании Вы можете купить шланг для выхлопных газов как импортного, так и российского производства
В нашей компании Вы можете купить шланг для выхлопных газов как импортного, так и российского производства.
I. Переходные элементы
Для соединения гибких воздуховодов друг с другом на поворотах и обеспечения натяжения внутреннего воздуховода применяются жесткие металлические “колена” с регулируемым углом поворота. Этот элемент жестко закрепляется к несущим конструкциям и позволяет добиваться натяжения воздуховода на непрямых участках линии. Такая технология монтажа позволяет:
снижать сопротивление воздуховода за счет натяжения внутреннего рукава;
осуществлять регулирование угла поворота в пределах от 90 до 180 градусов;
сохранять определенную степень подвижности;
обеспечивать надежное крепление гибких воздуховодов на поворотах;
снижать вероятность излома гибких воздуховодов на поворотах.
В зависимости от ситуации, допускается также применение полужестких соединительных или промежуточных элементов, что, по сравнению с жестким крепежом, незначительно отражается на характеристиках конструкции.
Особое внимание уделяется производству присоединительных устройств и систем перехода с жесткого воздуховода на гибкий, с одного диаметра на другой. Данная проблема является одной из ключевых при монтаже систем вентиляции и требует грамотного технического решения
Примечательно, что в число производителей такой техники входит и российская компания “Диафлекс” — крупнейший в России производитель неметаллических труб различного назначения в системах вентиляции и кондиционирования воздуха.
Технология установки
Полужесткие системы с незначительным сечением — прерогатива небольших частных домов или квартир. Этапы монтажа гибкого воздуховода:
- 1. Нанесение разметки прохождения магистрали соответственно чертежам.
- 2. Установка креплений. Для надёжности и во избежание провисания элементов системы дюбеля устанавливаются с шагом 0,4 м по всей линии магистрали. На них будут фиксироваться хомуты.
- 3. Определяют длину рукава и отрезают необходимый участок при условии полного натяжения.
- 4. Отрезать нужно посредством ножниц или ножа. Проволоку перекусывают кусачками. Все работы осуществляют в перчатках.
- 5. Для соединения отдельных гибких элементов используют соединительные фланцы, в которые вдеваются их концы и затягиваются хомутами.
- 6. Последний элемент подсоединяется к вентиляционной решётке посредством патрубка или фланца.
- 7. На последнем этапе вся конструкция фиксируется с помощью установленных хомутов на необходимой высоте.
Для монтажа гибких воздуховодов лучшими правилами считаются требования, установленные производителей США.
Правила монтажа гибких воздуховодов:
- длина воздуховода должна быть такой, чтобы в полностью растянутом виде при эксплуатации, он не провисал более чем на 5 см;
- точки крепления горизонтальных участков располагают не далее 1-3 м;
- крепление вертикальных рукавов устанавливают на расстоянии 1-1,8 м;
- кронштейны для крепления не должны вызывать деформацию канала;
- радиус поворота рукава пластикового воздуховода не должен быть меньше его диаметра, для металлических — ограничение в 3 диаметра;
- при прокладке гибкого воздуховода сквозь стены, его помещают в твердую капсулу (например, отрезок металлической трубы) для защиты от деформации;
- на любом участке монтажа воздуховод должен быть растянут по максимуму – провисающие участки или изгиб «с запасом» создают трудности при транспортировке газов, снижают эффективность работы вентиляции.
Соединение двух гибких воздуховодов осуществляют посредством жесткого патрубка, на который «надевают» рукава. Заход на патрубок не более 5 см. Фиксируют рукав стяжкой из соответствующего материала. Герметизируют место соединения специальной мастикой.
Резку гибких воздуховодов осуществляют в полностью растянутом виде. Места разреза должно совпадать с витком рукава. Сам рукав режут острым ножом, металлическую арматуру разрезают кусачками.
Изучая место, способ крепления, материал и длину воздуховодов, монтажники устанавливают цену. Например, установить воздуховод из стали вам обойдётся от 1000 р. , в то время как установка гибкого воздуховода будет стоять от 500 р.
Характеристики гофры
Перед походом в торговую точку с целью покупки гофры для вытяжки на кухне нужно определиться с требуемыми параметрами воздуховодов. Диаметр оценивают по размеру вытяжки. В месте присоединения к общедомовой вентиляции при разнице в сечении гофры и входа канала дополнительно приобретают решетку с переходником.
Труба для вентиляции неправильного сечения повысит нагрузку на вытяжку, значительно уменьшит ее КПД и работать вытяжное устройство будет намного громче. Изготовители предлагают 4 вида гофрированных изделий сечением 100, 120, 125 и 150 мм.
При выборе гофры следует учитывать ее диаметр
Гофрированные трубы, используемые для вентиляции, в основном производятся длиной 1–3 м. Перед выбором подходящего изделия замеряют расстояние между вентиляционным каналом и установленной вытяжкой. При этом нужно принимать в расчет все имеющиеся повороты. К полученному размеру следует добавить 10–15 % страховочного запаса и это будет требуемой длиной трубы.
Правила эксплуатации гибких воздуховодов
Для того, чтобы свойства утепленного воздуховода не терялись со временем, требуется соблюдение некоторых правил использования и монтажа. Участки гибких вентиляционных рукавов следует растягивать на максимальную длину, чтобы не допустить снижения давления воздуха внутри. В системе не должно быть прогибов и провисаний – за этим следует особенно тщательно следить, монтируя вентиляционный канал в межпотолочном пространстве.
Важная часть в монтаже воздуховода – это его заземление. Этот процесс относится как к жестким, так и к гибким рукавам. Вследствие постоянной транспортировки воздуха в системе может накапливаться статическое электричество. Применение гибких воздушных каналов не предусматривает любой прямой контакт с землей и монтаж ниже уровня земли. Проводить такие системы через полы также нельзя. Кроме этого, нежелательна установка вертикальных систем протяженностью более двух этажей.
Термоизоляция способна защищать мягкую конструкцию канала из гибкого материала, но, тем не менее, монтаж следует проводить максимально аккуратно. Перед окончательным запуском системы обязательна проверка на всех этапах пуско-наладочных работ.
Воздуховод нужно закреплять по всей длине так, чтобы исключить его провисание
