Глина для кладки печей: делаем самостоятельно раствор из глины для кладки печей

Разновидности известковых растворов для печи

Для дымохода использовать глиняную смесь нежелательно в части, возвышающейся над кровлей. Из-за образования конденсата глина дает трещины и разрушается. В этом случае приготовление раствора для кладки печей осуществляют на основе известкового теста. Такие же смеси используют и для кладки фундамента под печь.


Состав раствора:

  • песок 3 части,
  • известковое тесто 1 часть.

Известковое тесто получают соединением 3 частей воды и 1 части негашеной извести. Она имеет пластичную консистенцию, похожую на размягченную жирную глину. Плотность правильно приготовленного известкового теста составляет 1400 кг/м3. Для кладки печных дымоходов и фундаментов его покупают в готовом виде в строительных магазинах.

Гашение извести осуществляется в специальных заводских цехах в известегасильных машинах. Самостоятельно изготавливать тесто не рекомендуется, так как известь приводит к ожогам кожи и дыхательных путей. Для сохранения здоровья надо применить жесткие меры безопасности: надеть перчатки, очки, респиратор, пыленепроницаемую одежду.

Жирность известкового теста влияет на количество добавляемого песка. Слишком жирное потребует до 5 частей песка, чтобы добиться нормальной консистенции раствора. Перед соединением компонентов тесто следует протереть сквозь сито с ячейками 1х1 см. Для достижения необходимой консистенции добавляют воду.

Можно улучшить прочность добавлением цемента. Полученная известково-цементная смесь с двумя вяжущими и заполнителем имеет также высокую влагоустойчивость. Следующие пропорции раствора для кладки печи, фундамента и дымохода позволяют добиться лучшего его качества:

  • цемент 1 часть,
  • песок 8-10 частей,
  • известковое тесто 2 части.

Последовательность работ следующая: отдельно смешивают цемент и песок. Известковое тесто разбавляют до вязкого состояния водой. Затем в него добавляют смешанные сухие компоненты и перемешивают. Для вязкости снова добавляют воду маленькими порциями.

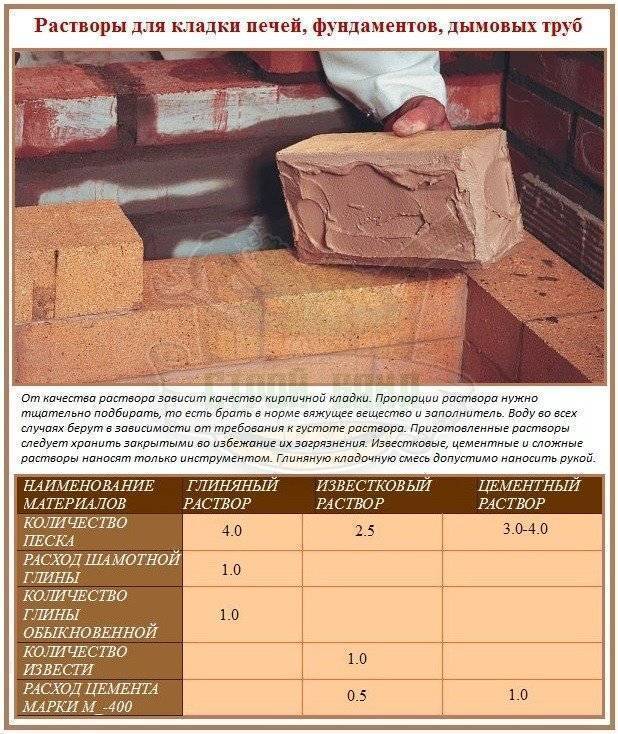

Виды кладочных растворов

Растворы – это смеси, состоящие из одного или двух вяжущих компонентов и заполнителя с водой. В качестве вяжущих составляющих выступают глина, цемент, известковое тесто. Заполнитель в печном деле это песок силикатный или шамотный. Воду берут без примесей и технических загрязнений. Подойдет чистая водопроводная, колодезная или озерная вода. Лучшим растворителем кладочных смесей считается дождевой или талый вариант.

Растворы различаются по пористости, газопроводимости и теплотехническим качествам. Их общими характеристиками обязаны быть простота нанесения, удобная для работы пластичность и стабильная прочность после отвердевания. Согласно классификации старых печников кладочные растворы делятся на следующие группы:

  • Жирные – обладающие отличной пластичностью, но растрескивающиеся после высыхания.
  • Нормальные – характеризующиеся средней пластичностью и прочностью, подходящей для выполнения надежной кладки.
  • Тощие – отличающиеся хрупкостью, малой пластичностью и прочностью, рассыпающиеся после высыхания.

Если в смеси фигурирует лишь одно вяжущее вещество, например, цемент или глина, раствор относится к категории простых растворов и обозначается соотношением типа 1:1; 1:2,5 или 1:3 и т.д. Соотношение повествует о том, в каких пропорциях взяты компоненты. Первой указывается вяжущая составляющая, вторая цифра обозначает объем заполнителя. Если в растворе две вяжущих составляющих, соотношение выглядит, к примеру, как в сложном цементно-известковом варианте 1:2:8. На первом месте указывается доля наиболее эффективного вяжущего вещества.

Ясно, что печникам нужны растворы с нормальной пластичностью и такой же прочностью. Однако от жирных и тощих отказываться не стоит. Жирная разновидность доводится до нормы путем увеличения содержания песка, тощая — посредством обогащения вяжущим компонентом.

Не считая заливки ж/б основы под фундамент, в строительстве печей используются следующие растворы:

  • Известковый. Применяется в кладке кирпичного фундамента печки и в устройстве дымохода. Т.е. подходит для сооружения тех частей банного агрегата, которым не предстоит подвергаться нагреву более 450º-500º. Швы получаются прочными, но недостаточно огнеупорными. Зато атакуемые атмосферными явлениями элементы трубы, выложенные с помощью известкового состава, получаются достаточно износоустойчивыми.
  • Цементно-известковый. Применим только в устройстве фундамента, т.к. недостаточно жаропрочен для дымоходов, способен сопротивляться температурам не более 250º.
  • Цементно-шамотный. Замешивается из цемента с жароупорным шамотным песком и водой. Используется в сооружении топочного сектора, т.к. выдерживает температуру до 1300º без разрушения вещества. Дымовые газы не пропускает, но не препятствует выходу конденсата. Жаростоек, огнеупорен, удобен в работе, но дорог, потому рачительные собственники бань чаще всего предпочтение отдают его аналогу с глиняной составляющей вместо цемента.
  • Глиняно-шамотный. Применяется в кладке топок, по свойствам раствор аналогичен предыдущему представителю, но дешевле за счет недорого или вовсе бесплатного связующего компонента.

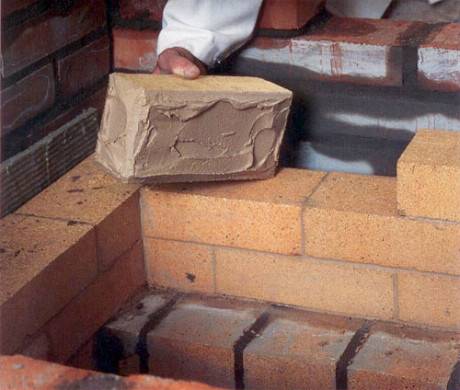

  • Глиняный. Применяется в кладке основной части печи, аккумулирующей тепло и передающей его в обрабатываемое помещение. Глиняный состав отличает средняя жароустойчивость. Созданные из него швы выдерживают воздействие температуры до 1100º. Затвердевание смеси происходит путем испарения из состава воды. При смачивании раствор опять приобретает пластичность и предоставляет возможность перебрать печь с целью ремонта. Глиняный состав используют в сооружении истока дымохода. Однако он не может применяться для кладки частей, выходящих за пределы постройки из-за вероятности размокания от атмосферной влаги.

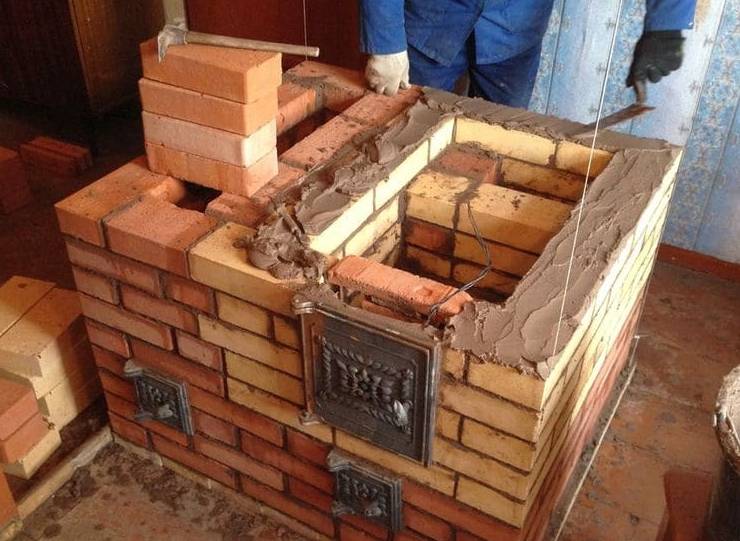

Преобладающую часть печи строят с помощью глиняного варианта, привлекающего бюджетной стоимостью. Относительно невысокая цена заводского продукта способна беспощадно обмануть. Расход ведь внушительный.

Компоненты указанной смеси можно раздобыть бесплатно. Мы буквально их топчем ногами. Потому лучше узнать, как собственноручно сделать раствор из глины из песка для кладки печки, и каким образом сэкономить увесистую сумму, приложив не слишком много усилий. К тому же глиняная составляющая может пригодиться в производстве смеси для топочного сегмента.

Рекомендации по изготовлению

В строительных магазинах продают готовые фасованные смеси для кладки. Они состоят из высококачественной глины, смешанной с мелкозернистым песком.

Чтобы сделать раствор для кладки своими руками, приходится брать песок и глину на местности. Печники иногда используют несколько видов сырья с разных участков. Чтобы не ошибиться и не привезти неподходящий материал, полезно посоветоваться с местными мастерами.

Какую глину выбрать и как определить ее качество

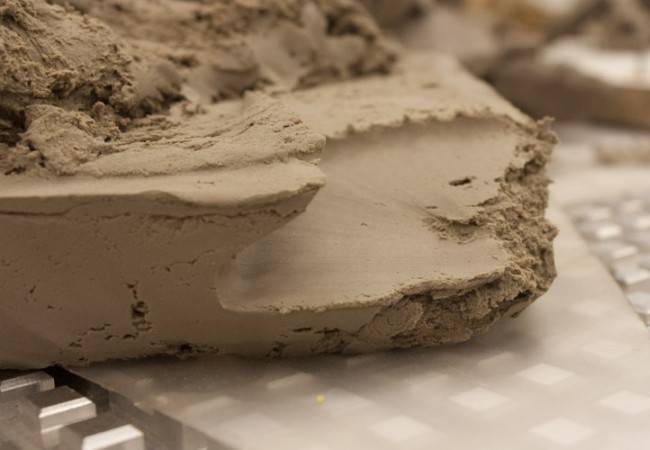

Глина — тонкодисперсная горная порода с размером частиц в тысячные доли миллиметра. Химическая формула основной массы породы — Al2O3. Этот материал очень пластичен, податлив к механическому воздействию, глиняная паста выдержит самую тонкую лепку. Объем набухшего от воды сырья увеличивается до двух раз.

В состав глин входят оксиды железа и других металлов, растительные остатки, углеводороды, карбонаты, частички мела, сульфид железа. Примеси придают этой горной породе различные цвета.

Жирные глины тонкодисперсные, они высокопластичны. При высыхании сырье сильно растрескивается, хотя засохшие кусочки обладают высокой прочностью. В таких породах содержится от 3 до 15% песка.

Тощие (обогащенные песком) глины, наоборот, обладают низкой пластичностью. При высыхании они становятся непрочными, разрушаются из-за высокого содержания зернистого материала и по составу близки к супесям. В них — более 80% песка.

Глины нормального (среднего) состава не растрескиваются после высыхания, не крошатся при механическом воздействии.

Качество сырья определяется опытным путем. Существует несколько способов определения жирности глин:

Способ 1. Из глины, которая была замочена сутки назад, скатывают колбаски-жгуты толщиной до полутора миллиметров и длиной до 20—22 см. Ими обертывают цилиндрический предмет с длиной окружности около 50 см.

Жирная, вязкая глина плавно и легко растягивается без разрывов. Когда сырье имеет нормальный состав, то на жгутике от растяжения возникнут небольшие трещины. Жгут из тощей глиняной массы при растягивании разорвется.

Способ 2. Сухой материал заливают водой и размягчают до состояния жидкого теста. Размокшую массу перемешивают деревянной лопаткой и поднимают ее вверх. Жирная, вязкая глина образует на лопатке слой, который сильно прилипает к дереву. Нормальная глина опадает с мешалки кусками. Тощая — опадает вся, на мешалке остается только влага.

Способ 3. На только что скатанную глиняную сферу нажимают дощечкой. Если материал имеет жирный состав, на сфере появятся трещины, когда он сплющен на половину диаметра. На сырье нормального состава трещины появятся при сплющивании на треть диаметра, на тощих глинах — при легком сплющивании.

Способ 4. Глину размачивают и разминают. Количество воды должно быть небольшим, как для пельменного, упругого теста. Из этого материала скатывают сферу диаметром 40—50 мм и делают лепешку толщиной 25—30 мм. Образцы сушат пару дней.

  • На жирной, пластичной глине после сушки появятся трещинки.
  • Если сырье имеет нормальный состав, трещин не будет.
  • На тощей, насыщенной грубыми примесями, глине трещин не будет, но шарик будет непрочным и при механическом воздействии рассыплется.

Если шар сбросить с метровой высоты, жирная (и нормальная) глина не разобьется. Шар, слепленный из тощей глины, насыщенной грубой фракцией, разобьется на множество кусочков и песчинок.

Какой песок приготовить

В глиняный раствор досыпают только мелкий песок с диаметром песчинок до 1,5 миллиметров. Для кладки подойдет песок смешанного состава (кварц, полевые шпаты, кусочки других минералов, слюда) или чистый кварцевый песок.

Как очистить глину от песка в домашних условиях – как отделить

Оба материала относятся к осадочным горным породам, однако свойства их буквально противоположны. Песок впитывает влагу – до 10%, но при этом не изменяет физических характеристик, не образует с водой истинных растворов или взвесей. Он служит наполнителем строительной смеси и обеспечивает ей плотность и структуру. Читайте про плотность строительного песка.

После высыхания глиняный предмет становится водонепроницаемым и не изменяет конфигурацию. Глина выступает связующим звеном.

Глина набухает в воде, увеличиваясь в объеме и приобретая другое свойство – пластичность. Ей можно придавать любую форму.

Для кладки кирпича используются самые разные составы. Наиболее известен цементный – смесь цемента и песка. Он твердеет в условиях высокой влажности, что делает его незаменимым при возведении зданий из кирпича или камня. Глиняно-гипсовый имеет другие свойства: гипс воспроизводит сложные и тонкие формы, но боится влаги. Гипсовой штукатуркой отделывает стены только в сухих жилых помещениях. Про сухую универсальную смесь М 150 расскажет этот материал.

Печь – сооружение особое. Кирпичи и соединяющий их раствор подвергаются тяжелой нагрузке: в топке температура достигает 950–1000 С, а в верхней части дымоходной трубы составляет всего 50 С. Материалы должны выдерживать подобные перепады, так что подбирают их тщательно. Про глиняный раствор для кладки печей из кирпича читайте тут.

Для стен печи берут состав на базе красной глины. Для топочной камеры и дымохода нужен огнеупорный шамотный состав из шамотного песка и глины.

ПараметрыРечной песокШамотная глинаКрасная
Удельный вес, кг, куб м1,51,6–1,9Не определяется
Величина зерна, ммОт 0,16 до 22От 2 до 5
Минеральный составКремнеземКварц, каолиныКаолинит, иллит, другие минералы
Содержание примесей, %0,7–1До 1От 5 до 9
Число пластичности0,1–0,27
Температуры плавления, С1700–18001550–15801100

Состав

Глина выступает связующим в строительном растворе. Ее главное свойство – пластичность, определяемая таким показателем, как число пластичности или жирность. Это изменяемый параметр. Состав смеси зависит от того, какой материал используют.

  1. Жирность глиняной смеси можно оценить без специальных измерительных приборов. Горсть состава увлажняют и разминают. Если материал приобретает консистенцию и эластичность пластилина – глина жирная. Если комок рассыпается – тощая.
  2. Более точный метод таков: в 500 мл глины добавляют 100–150 мл воды, размешивают до однородности, чтобы материал не прилипал к коже. Из смеси скатывают 2 шарика величиной в 50 мм и один расплющивают в лепешку. Образцы оставляют высыхать на воздухе 2–3 дня.

Если на тестовых комочках после высыхания появились трещины – глина жирная, ее смешивают с большим количеством песка. Если шарик, брошенный с высоты 1 м, разбивается на куски – слишком тощая. Ее смешивают с более жирными сортами.

Пропорции печной смеси определяет число пластичности: на 1 часть глины берут от 2 до 5 долей песка. В зависимости от жирности материала раствор для кладки готовят так: на 1 часть глины добавляют от 2 до 5 частей чистого речного песка.

Качество смеси проверяют постоянно по мере ее изготовления:

  1. При замешивании ингредиенты довольно быстро образуют однородную массу, так как оба компонента способны впитывать влагу. Но если, постояв полчаса, состав расслаивается – глина тощая, мало набухает и содержит много песка.
  2. Расслоение вызывается также избытком воды. Ее просто сливают. Другой тест: снять мастерком слой массы. Если поверхность с трещинками, «рваная» – воды слишком мало.
  3. Если смесь приняла нужную консистенцию, но прилипает к лопате или к рукам – используется слишком жирная глина, нужно добавить речного песка.
  4. Перед сооружением печи выполняют тестовую кладку из 2–3 кирпичей. Если швы между камнями не заполняются полностью, состав слишком тощий. Его обогащают добавкой жирного сорта.

Теплоемкость смеси

Печное сооружение строят из глиняного кирпича, поскольку он может аккумулировать тепло и отдавать его медленно. Раствор должен обладать такими же свойствами.

Этот параметр очень важен, так как задача печи – равномерная и длительная передача тепла.

Перед изготовлением раствора из суглинка компоненты для него нужно подготовить – очистить. Делают это 2 способами:

  1. Сухая очистка – выбирают из материала веточки, мусор, листья. Затем измельчают и фильтруют через сито с диаметром ячеек до 2,5 мм.
  2. Мокрая – глина не сыпучая, поэтому чаще поступают иначе: замачивают материал, а когда он набухнет, протирают через ячейки большого размера – до 3 мм.

Способ мокрой чистки.

Правила приготовления раствора

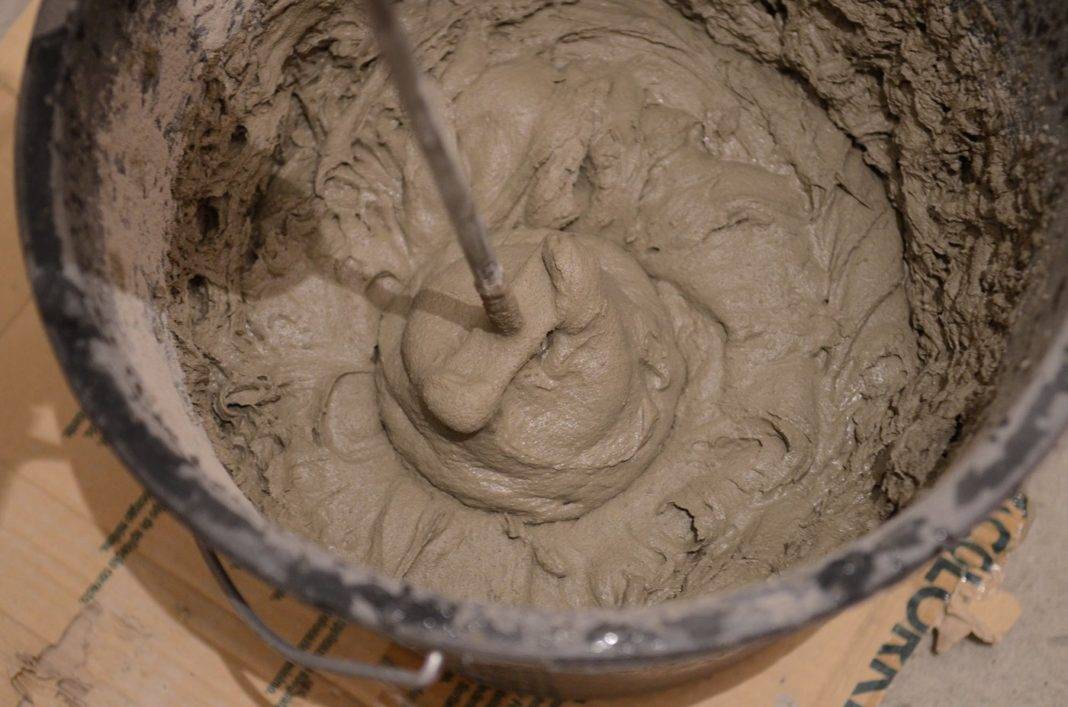

Приготовление глиняного раствора

Для приготовления вяжущего состава вам потребуется:

  1. Высыпать подготовленное количество глины и небольшое количество чистой воды.
  2. Оставить смесь на 12-48 часов, чтобы добиться качественного размокания глины. Помещение, в котором будет стоять ёмкость должно быть сухим и достаточно теплым.
  3. Периодически помешивайте глину, залитую водой.
  4. Добавьте песок и тщательно перемешайте все ингредиенты для получения однородной консистенции раствора.
  5. Соль и другие компоненты следует вводить постепенно, постоянно размешивая состав.

Проверить пластичность готового раствора можно, слепив из него жгутик толщиной 1,5 см. Длина его не должна превышать 20 см. После чего соберите его в кольцо и наблюдайте за изменениями. При появлении трещин и в раствор необходимо добавить глины, если же их нет, тогда в смеси недостаточно песка.

Жгут оказался пластичным и на нём появилось всего несколько небольших трещин? Тогда самое время начинать кладку печки! Помните, что добиться отличных результатов кладки можно только при условии использования качественных ингредиентов и правильного их соотношения в составе, поэтому следует тщательно изучить данный вопрос перед началом работы!

Лучшие марки

  • Смесь для кладки глино-шамотная «Терракот». Вес – 20 кг. Выдерживает до 1300 градусов по Цельсию. Высыхает за 50 часов. Рекомендуемая толщина слоя10 мм. Для 1 кг. смеси необходимо использовать не менее 280 мл. воды. Не имеет вредных примесей. Цена за упаковку – 350 руб.
  • Раствор «Boc Chab». Вес – 25 кг. Соотношение пропорций: 5 л воды на 25 кг. Рекомендуемая толщина шва 0.4 см. Не следует использовать для построения печей способом замораживания. Раствор должен иметь температуру не ниже 5 градусов, вода – не менее 15 градусов. Цена за упаковку – 320 руб.
  • «БоРосс» смесь огнеупорная. Вес – 25 кг. Компоненты: красная глина и кварцевый песок. Используется для нагревания не выше 850 градусов по Цельсию. Толщина слоя – 3 мм. Цена за упаковку – 260 руб.
  • Раствор БС-35 «Гермес». Вес – 20 кг. Выдерживает до 1600 градусов. Расход: 20 кг для укладки 30 кирпичей. Цена за упаковку – 210 руб.
  • Смесь глино-песчаная белая «Печной Дом Макаровых». Вес — 25 кг. В состав входит белая, красная, голубая глины и песок. Цена за упаковку – 550.
  • Мертель «Печной дом Макаровых». Вес – 25 кг. Состоит из огнеупорной глины и шамотного песка. Толщина шва – до 0.8 см. Максимальная температура нагревания — 1300 градусов по Цельсию. 25 кг смеси хватает на 75 кирпичей. Цена за упаковку – 860.
  • Раствор термостойкий «Plitonit» Термокладка. 20 кг. Пригоден для кладки внешних стен печей. Цена за упаковку – 450 руб.
  • Смесь «Старатели». 25 кг. Огнестойкая и морозостойкая. Рекомендуемый слой 3-4мм. Выдерживает показатели до 1100 градусов. Цена за упаковку – 234 руб.
  • КБС смесь с огнеупорными характеристиками. 20 кг. Предназначена для кладочных работ, связанных с высокими температурными режимами. Выдерживает высокие температурные показатели до 1600 градусов. Цена за упаковку – 250 руб.
  • Раствор Суперкамин Огнеупор «Plitonit». Вес – 20 кг. Используется для кладки огнеупорных кирпичей, ремонта печей внутри и снаружи. Водостойкий и трещиностойкий. Пропорции – 20 кг. на 12 л. воды. Толщина шва – 0.3 см. Цена за упаковку – 900 руб.
  • Быт-Сервис Эко Огнеупорная кладочная смесь. Компоненты: цемент и огнеупорные добавки. Вес – 20 кг. Выдерживает температуру до 1600 градусов. Цена за упаковку – 240 руб.
  • Смесь Огнеупорная СЭВ. Вес – 25 кг. Влагостойкая и термостойкая. Рекомендуемый шов – до 5 мм. Цена за упаковку – 280 руб.

Факторы, влияющие на качество раствора

Этап приготовления раствора очень ответственный, от которого зависит качество и долговечность всей конструкции. На качество полученного раствора влияют некоторые факторы, которые можно исправить:

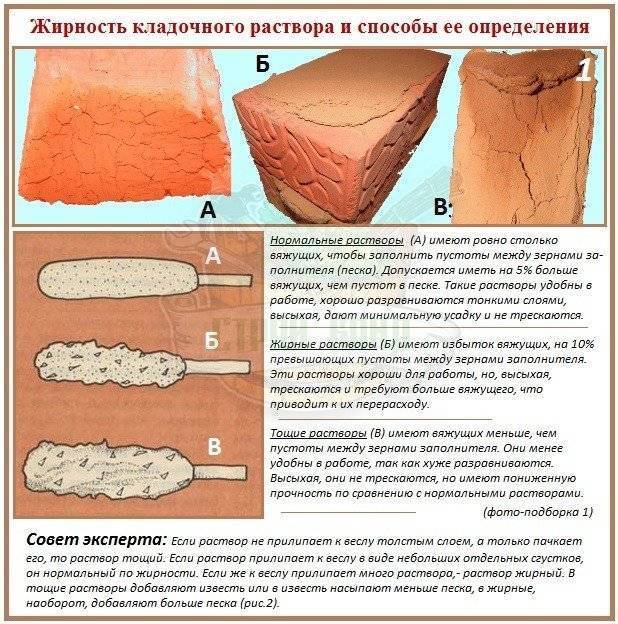

Жирность глины . Глина может быть тощей или жирной, при неправильном соотношении компонентов, раствор в процессе высыхания может крошится или трескаться. Чтобы этого избежать необходимо провести небольшое тестирование, для определения типа глины и количественного соотношения компонентов. Тестирование можно провести несколькими способами:

  • Из образцов глины, предварительно замочив их в воде, скатываются небольшие жгуты, диаметром 10 мм и длиной 10–15 см, которые наматываются на формочку диаметром 5–10 см. При использовании жирной глины, жгу будет постепенно растягиваться, без возникновения на нем трещин. В случае с тощей глиной, жгут также будет растягиваться, но при достижении уменьшенных параметров толщины, он быстро разорвётся.
  • Сделав глиняный замес сметанообразной консистенции, на 2 минуты в него погружается плоская планка из дерева. Если при извлечении планки на ней остался замес более 3 мм, то глина считается слишком пластичной и требует наличия большого количества песка. Если толщина слоя глины меньше 2 мм, то данный тип материала использовать не рекомендуется. Оптимальным вариантом является слой в 2–3 мм.

Засоренность глины и песка . Для замеса качественного раствора рекомендуется использовать только очищенный песок и глину.

Очистка песка производится следующим образом:

  • первым делом песок просевается через сито, для удаления крупных фракций мусора;
  • далее, делается подобие сочка для ловли рыбы, используя металлический круг и мешковину;
  • закрепив изделие на прочной подставке, внутрь насыпается песок;
  • при помощи шланга и большого напора воды проводится промыв песка;
  • Выполняется он до тех пор, пока вода, выходящая из сачка, не станет прозрачной.

Глину так же как и песок необходимо промыть, для этого проводятся такие манипуляции:

  • необходимое количество глины измельчается на мелкие фракции;
  • подготовленный материал засыпается в корыто, поставленное под наклоном 5–8 градусов, по отношению к полу. Глина засыпается на возвышенную его часть;
  • в нижней части корыта наливается вода до уровня расположения глины;
  • используя совок или лопату, производится омывание глины;
  • при образовании пастообразной субстанции она перекладывается в любую, ранее подготовленную емкость;
  • Процесс мытья нужно проводить до тех пор, пока не будет получено необходимого количества глины.

Правильная пропорция компонентов раствора . Для получения качественного раствора необходимо правильно подобрать пропорцию входящих материалов. Подбор проводится такими способами:

  • Производится замес глины и песка с водой в четырех емкостях. Первая емкость содержит компоненты глины и песка в соотношении 4:1, в последующих 2:1, 1:1 и 1:1,5. Все смеси разводятся до одинаковой консистенции, делается 4 шарика и раскатываются из них лепешки. После чего они выкладываются в одно место и выдерживаются до полного высыхания. Тот образец, который не подвергся растрескиванию и имеет однородный состав, обладает наиболее идеальным соотношением компонентов.
  • Следующий способ определить необходимую пропорцию компонентов, это сдавливание глиняных шариков на 1/3 их часть. При появлении трещин образец сразу удаляется. Остается тот образец, который максимально выдержал нажим без появления больших трещин.
  • И последняя проба, это испытание на прочность высохшего раствора. Для этого формируются шарики из четырех образцов смесей с разной пропорцией компонентов. Диаметр этих шариков в среднем составляет 5–10 мм. Далее, высушиваются на протяжении 10–12 дней и после полного затвердения их бросают с высоты одного метра. Те образцы, которые не разрушились при падении, и будут являться показателем для оптимальной пропорции песка и глины в растворе.

Сколько времени требуется для просушки отопительных сооружений

Кладка с глиной застывает очень долго, кирпич втягивает влагу и практически не отдает ее. Поэтому сушка печки проходит в 2 этапа.

Естественная сушка занимает не менее пяти—семи дней. В это время в печи должна быть открыты заслонка, дверца и поддувало.

Рекомендуется направить вентилятор в устье топки. За 5—6 дней естественной сушки застывает раствор только на поверхности печи, топки, дымохода.

Принудительная сушка проводится в течение 9—10 дней летом и 3,5—4 недель зимой.

Длительность просушивания зависит от конструкции печи, ее размера и времени года. В печи ежедневно (2 раза в день) сжигают несколько тонких поленьев.

Сушка считается завершенной, если через 3—4 часа после топки на внутренней поверхности дверцы и на задвижке нет конденсата.

Способы

Очистка воды от глиняной взвеси проходит на первых этапах водоподготовки. Способы и формы очистки, а также виды применяемого оборудования будут зависеть от изначального качества воды на основании данных ее анализа. Чем сильнее вода загрязнена глиной, тем больше этапов очистки она проходит.

Итак, очистка воды от глины включает в себя:

  • отстаивание — начальный этап водоподготовки, позволяющий крупным и тяжелым частицам глины осесть на дно;
  • применение гидроциклона — метод очистки воды от механических примесей, которые не оседают; действует по принципу центрифуги, когда крупные частицы концентрируются возле стенок устройства, а очищенная вода собирается в центральной части;
  • процеживание — способ очистки воды методом пропускания через особую мембрану, поры которой меньше, чем улавливаемые частицы загрязнения;
  • фильтрацию через фильтры-осветлители — по действию аналогично процеживанию;
  • коагуляцию — добавление в воду специальных веществ, способствующих укрупнению взвешенных частиц, которые можно впоследствии удалить фильтрацией;
  • пленочную фильтрацию — метод, при котором фильтрующий материал покрывается пленкой глиняной взвеси, включающей даже очень мелкие частицы.

Каждый из перечисленных способов обычно применяется в комплексе с другими, поскольку все они представляют собой этапы одного процесса.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
