Подключение греющего кабеля для обогрева загородных коммуникаций

Монтаж кабеля в трубе

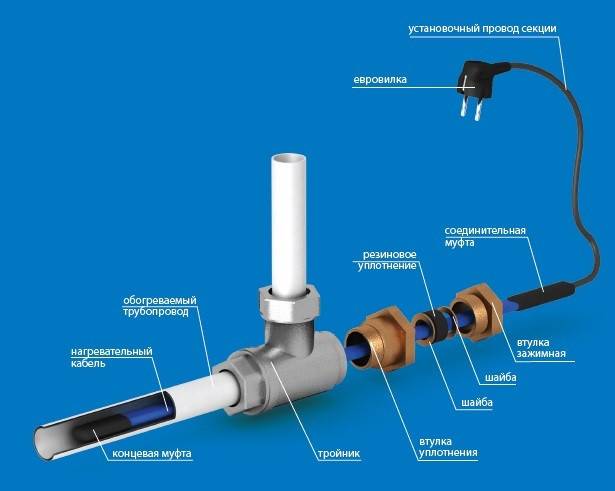

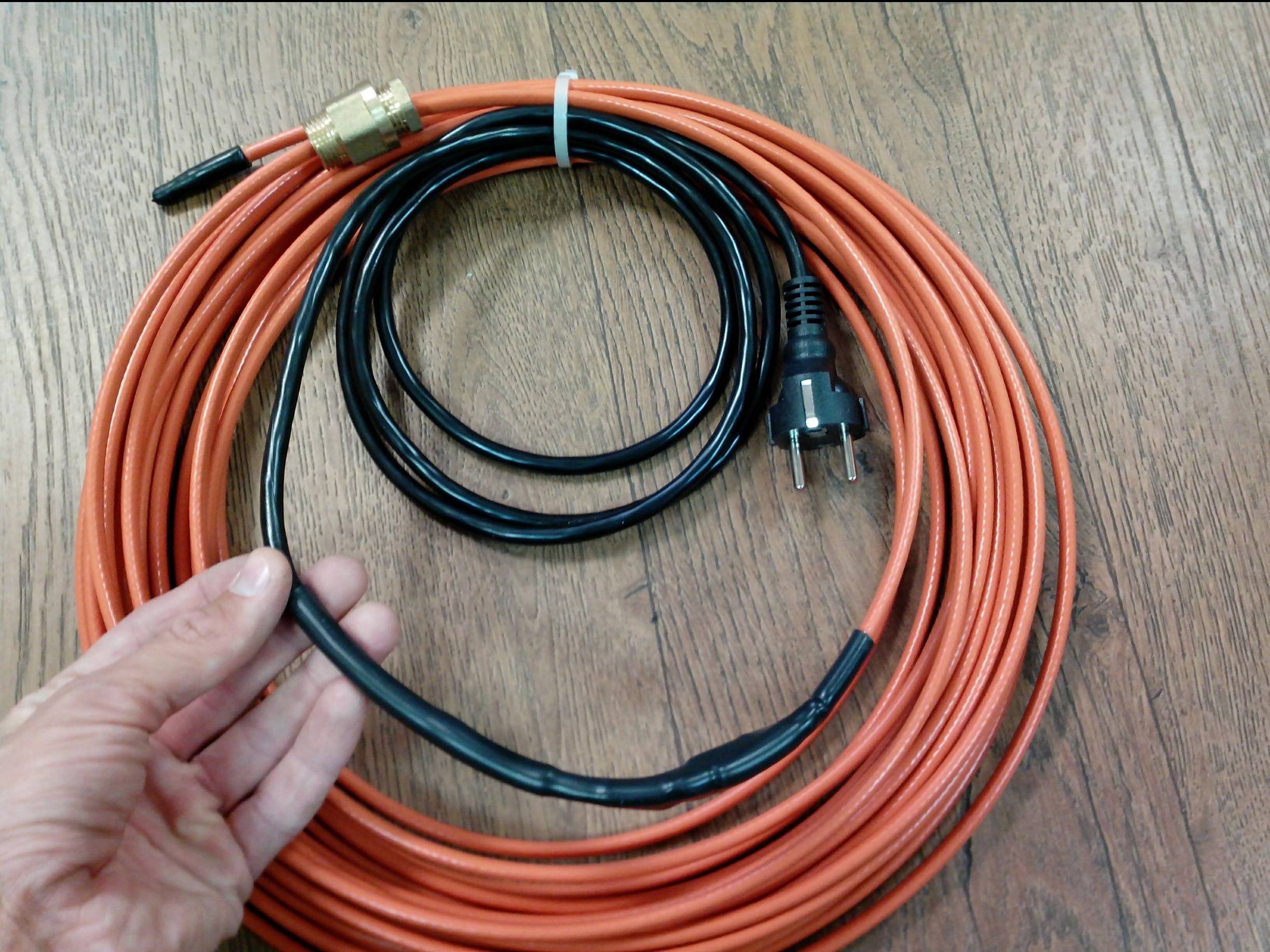

Устройство электрокабеля вовнутрь трубопровода состоит в следующем:

• Фиксация тройника на участке заведения кабеля в трубу. Здесь должны соблюдаться все правила герметизации;  Вкручивание трубной врезки в переходной элемент;
• Заведение проводу во врезку;
• Выполнение монтажных работ.

Эта работа не должна доставить трудностей. Однако необходимо придерживаться некоторых правил:

• С помощью электрического провода может прогреваться только труба 20 мм в диаметре;
• Кабель подбирается точно по длине водопровода;
• Запрещен ввод кабеля через арматуру, перекрывающую потоки;
• Запрещено фиксировать кабель с использованием сальника или прокладки;
• Работа должна выполняться крайне аккуратно;
• Не рекомендуется использовать электрокабель в питьевых водопроводов.
• Эту работу вернее всего доверить опытным мастерам.

Укладка греющего кабеля

«Теплый» провод внутри трубы проталкивают благодаря специальной термоусадочной муфте. Однако при наличии вентилей или другого запорного оборудования нагревательный элемент прокладывать внутри трубы нельзя, иначе это непременно приведет к его поломке. Такую работу следует доверять лишь профессиональным электрикам.

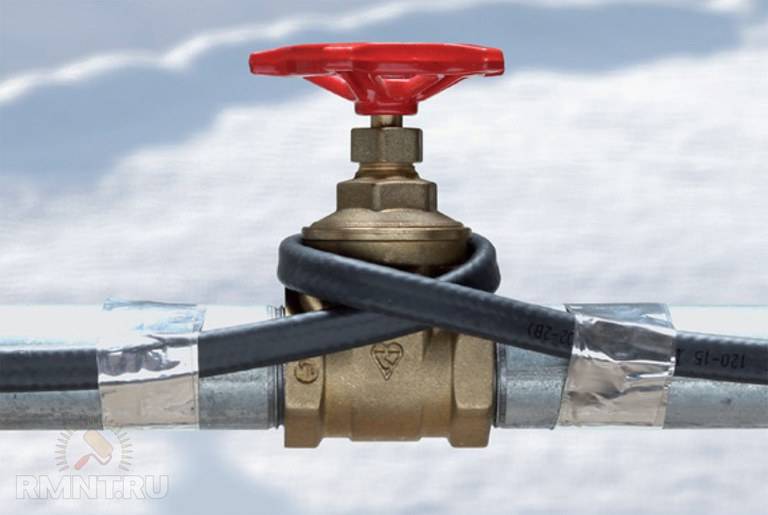

Снаружи все проще — нужно всего лишь обмотать трубу. Есть два основных способа — линейный и круговой. Линейный способ предполагает прокладку провода параллельно трубе и максимально плотно к ней. Круговой метод крепления подразумевает обмотку равномерными витками с определенным шагом (5-6 см). Иногда обмотку производят спиральным способом (например, на крыше).

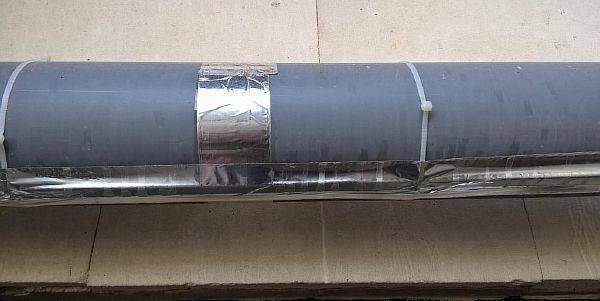

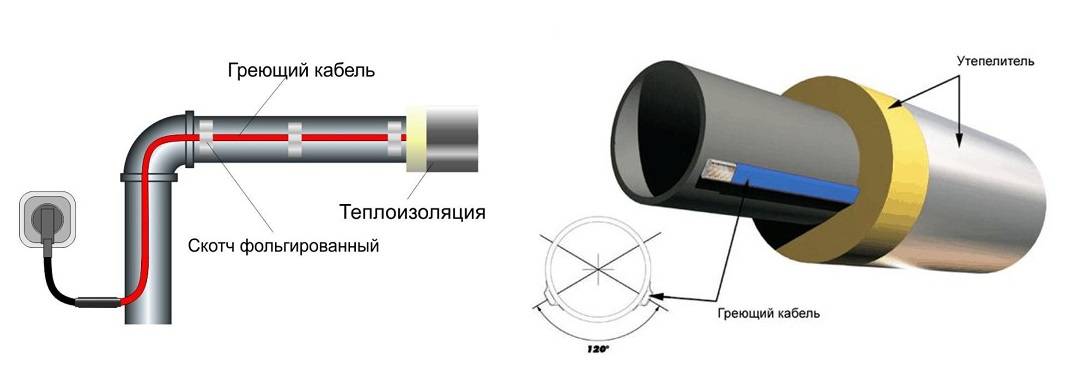

Кабель надежно закрепляют алюминиевым скотчем, монтажной лентой или стяжками. Если нужно, дополнительно прокладывают теплоизоляцию. Укладка проводится без сильного натяжения. Пластиковый скотч строго запрещен при подобных работах, поскольку неустойчив к высоким температурам.

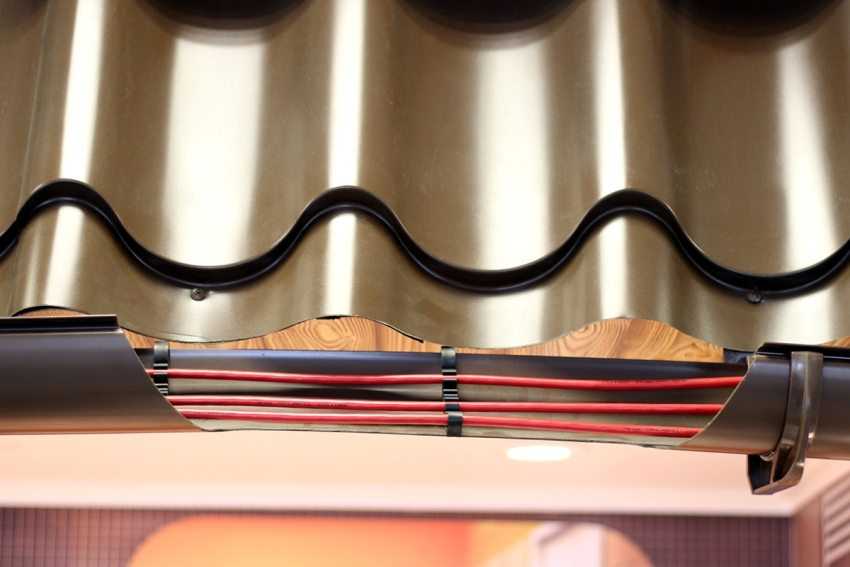

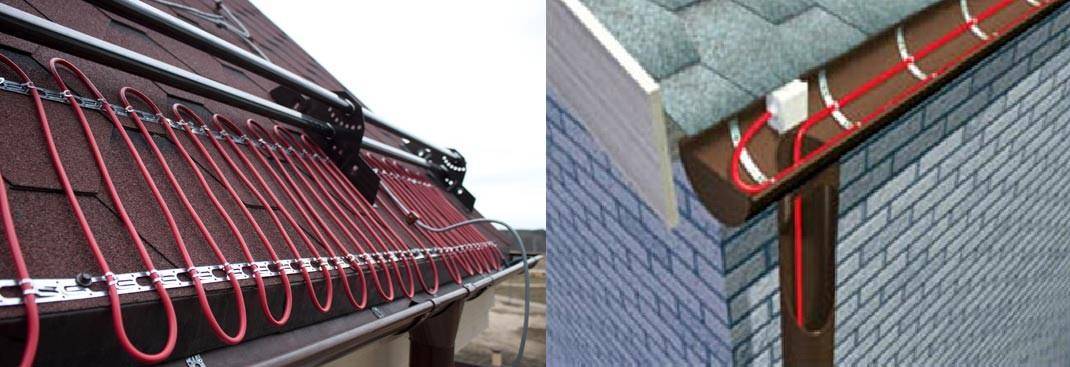

Для водостоков и крыш устройство нагревательной системы монтируют вдоль периметра кровли, в желобах и трубах водостока, закрепляют с помощью зажимов, подвешивают на тросы. Если крыша имеет сложное устройство с большим количеством желобов, выбирается древовидная схема прокладки. Разветвленные отрезки могут соединяться в 3-4 узла.

Все работы должны проводиться в благоприятных условиях, когда сухо и тепло. Если монтаж осуществляется зимой или в ненастье, лучше делать все в закрытом помещении, где температура воздуха будет не ниже -5 градусов. При более низких температурах есть риск повреждения устройства. Также запрещается подключать к сети неразмотанный провод.

Одной из гарантий работы системы является приобретение качественного материала. Поэтому перед покупкой не следует забывать об изучении технических характеристик саморегулирующего греющего кабеля, а также о проверке наличия необходимых сертификатов.

Преимущества нагревательного кабеля

Внутритрубный электрический кабель представлен изделием, регулирующем сопротивление в тех показателях, которые необходимы для поддержания температуры. Конструкция использует свойство проводника из металла – проводит нагрев при прохождении через него электрического тока. Большее сопротивление подразумевает больший нагрев.

Для того, чтобы эксплуатировать кабель в воде, он должен обладать самой высокой степенью защищенности. Первая эксплуатация изделия должна быть проведена при внутритрубной температуре + 5*С. С понижением температуры сопротивление проводника должно увеличиваться, чтобы поддерживать в водной трубе необходимую температуру.

К достоинствам нагревательного кабеля относят такие преимущества:

1. Надежность. Заключается в постоянной поддержке заданной температуры и предотвращение промерзания водной системы в холодное время года.
2. Безопасность. Ее уровень всегда высокий, благодаря конструкции изделия и температурного регулятора, особенно в трубе с водой для питья.
3. Возможность использования во внутренних и внешних трубных системах, без перегрева.
4. Удобство и простота в использовании. Кабель просто крепится на трубах, затем вилку втыкают в розетку, и конструкция работает.
5. Экономичность. Электрическая энергия расходуется незначительно, благодаря автоматическому температурному регулятору. Присутствует самостоятельная регуляция мощностей.
6. Универсальность. Возможность эксплуатации системы в земле, в постройке и на воздухе. Кабель устанавливают в трубу или на ее поверхность.

Применяют наружный саморегулирующийся кабель без оплетки, обогревающий пластиковые трубы, а также внутренний, выдерживающий высокое давление в самой трубе и сопровождающийся заземляющим экраном. Таким образом, потребитель может сам выбрать – использовать ему наружный кабель или внутренний. И первый, и второй типы изделий защищают трубы от обледенения и поддерживают в них нужный температурный режим, и особенно предназначены для плохо изолированных трубопроводов промышленных предприятий и жилых домов.

Мощность кабеля зависит от размеров трубы, толщины изоляционных материалов и температурного режима снаружи трубы и внутри нее.

ВАЖНО! На случай отключений электрической сети, на больших направлениях магистралей водных труб желательно применять запасные источники электрической энергии.

Разновидности нагревательного кабеля

Все нагревательные системы подразделяются на 2 большие категории: резистивные и саморегулируемые. Каждый вид имеет свою область применения.

Предположим, резистивные хороши для обогрева коротких отрезков труб небольшого сечения – до 40 мм, а для протяженных участков водопровода лучше использовать саморегулируемый кабель (по-другому – саморегулирующийся, «самрег»).

Тип #1 – резистивный

Принцип действия кабеля прост: по одной или двум жилам, находящимся в изоляционной обмотке, проходит ток, нагревающий его. Максимальная сила тока и большое сопротивление в сумме дают высокий коэффициент тепловыделения.

В продаже имеются куски резистивного кабеля определенной длины, имеющие постоянное сопротивление. В процессе функционирования они отдают одинаковое количество тепла по всей протяженности.

Одножильный кабель, как можно судить по названию, имеет одну жилу, двойную изоляцию и внешнюю защиту. Единственная жила выполняет функцию нагревательного элемента

При монтаже системы необходимо помнить, что одножильный кабель подключается с обоих концов, как на следующей схеме:

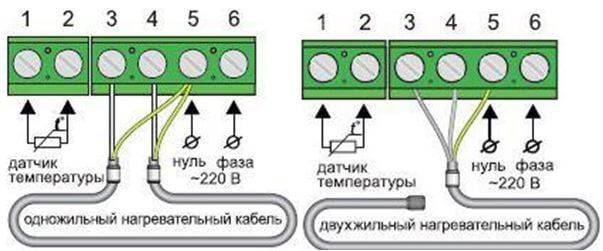

Схематически подключение одножильного вида напоминает петлю: сначала он подсоединяется к источнику энергии, потом протягивается (наматывается) по всей длине трубы и возвращается назад

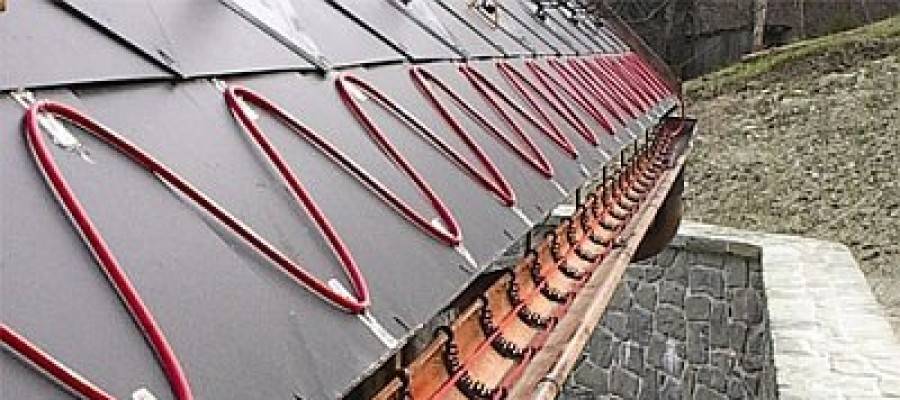

Замкнутые отопительные контуры чаще применяют для обогрева кровельной водосточной системы или для устройства «теплого пола», но вариант, применимый к водопроводу, тоже существует.

Особенностью монтажа одножильного кабеля на водопроводную трубу является укладка его с двух сторон. При этом используется только внешний тип подключения

Для внутреннего монтажа одна жила не подходит, так как укладка «петли» займет много внутреннего пространства, к тому же случайное пересечение проводов чревато перегревом.

Двухжильный кабель отличается разделением функций жил: одна отвечает за нагревание, вторая – за подачу энергии.

Отличается и схема подключения. В «петлеобразном» монтаже необходимость отпадает: в результате кабель присоединяется одним концом к источнику питания, второй протягивается вдоль трубы

Двухжильные резистивные кабели используются для водопроводных систем так же активно, как и самреги. Их можно монтировать внутрь труб, используя тройники и уплотнители.

Главный плюс резистивного кабеля – невысокая стоимость. Многие отмечают надежность, длительный срок службы (до 10-15 лет), простоту монтажа.

Но есть и недостатки:

• высокая вероятность перегрева в местах пересечения или близкого расположения двух кабелей;
• фиксированная длина – нельзя ни увеличивать, ни укорачивать;
• невозможность замены перегоревшего участка – менять придется полностью;
• отсутствие регулировки мощности – она всегда одинаковая по всей длине.

Чтобы не тратиться на постоянное подключение кабеля (что нецелесообразно), устанавливают термостат с датчиками. Как только температура опускается до + 2-3°С, он в автоматическом режиме запускает нагрев, при повышении температуры до + 6-7°С энергия отключается.

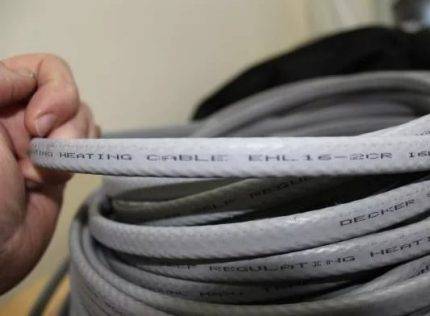

Тип #2 – саморегулируемый

Этот тип кабеля является универсальным и может использоваться для различного применения: обогрева кровельных элементов и систем подачи воды, канализационных магистралей и емкостей с жидкостью.

Его особенность – самостоятельная регулировка мощности и интенсивности подачи тепла. Как только температура опускается ниже контрольной точки (предположим, +3°С), кабель начинает нагреваться без постороннего участия.

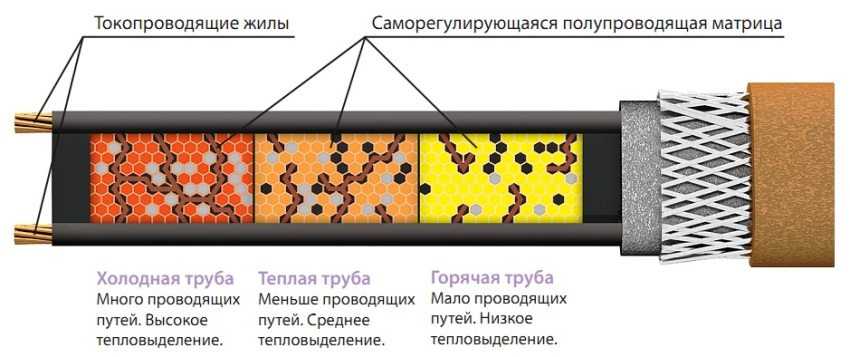

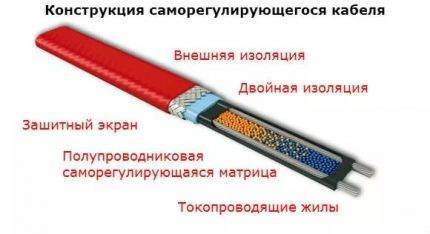

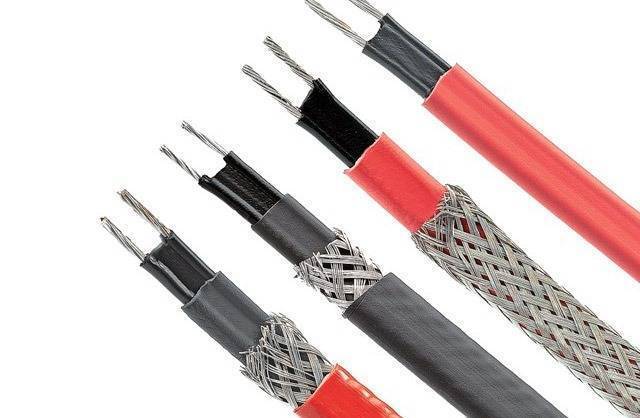

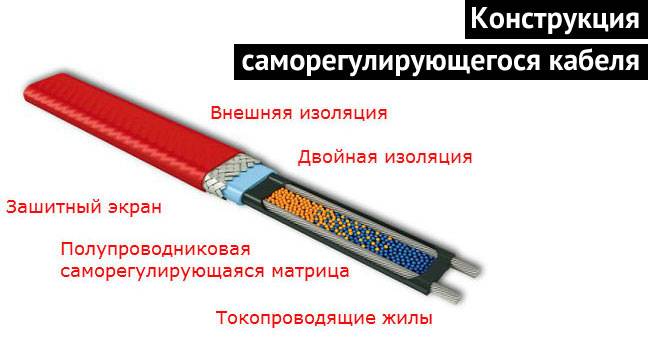

Схема саморегулирующего кабеля. Главное отличие от резистивного аналога – проводящая нагревательная матрица, которая отвечает за регулировку температуры нагревания. Изоляционные слои не отличаются

В основе принципа работы самрега лежит свойство проводника уменьшать/увеличивать силу тока в зависимости от сопротивления. При увеличении сопротивления сила тока уменьшается, что ведет за собой и уменьшение мощности.

Что происходит с кабелем в момент охлаждения? Сопротивление падает – сила тока увеличивается – начинается процесс нагревания.

Преимущество саморегулируемых моделей состоит в «зональности» работы. Кабель сам распределяет свою «рабочую силу»: тщательно прогревает остывающие участки и поддерживает оптимальную температуру там, где сильный нагрев не нужен.

Саморегулирующий кабель работает постоянно, и это приветствуется в холодное время года. Однако во время оттепели или весной, когда прекращаются заморозки, держать его включенным нерационально (+)

Чтобы полностью автоматизировать процесс включения/выключения кабеля, можно оборудовать систему термостатом, который “привязан” к уличной температуре.

Технология прокладки

Технология прокладки кабеля в трубах должна выдерживаться до самых мелких деталей. Качественно проведенная прокладка позволяет создать магистраль, бесперебойно работающую длительный период при любой окружающей температуре.

Эта технология выглядит следующим образом:

• Подготовка к прокладке. Она подразумевает очистку трубопровода от следов ржавчины и загрязнений.

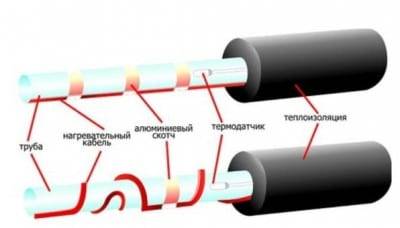

• Прокладка кабеля одним из выбранных методов технологии – протяжка параллельно трубопровода, или обматывая по спирали. Во втором случае для работы потребуется большое количество материала, но для этой задачи его используют небольшого диаметра.

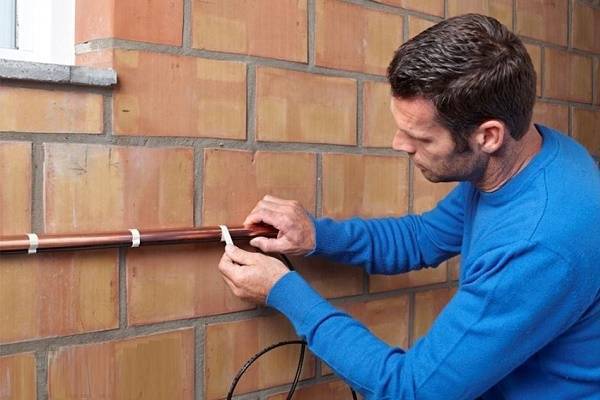

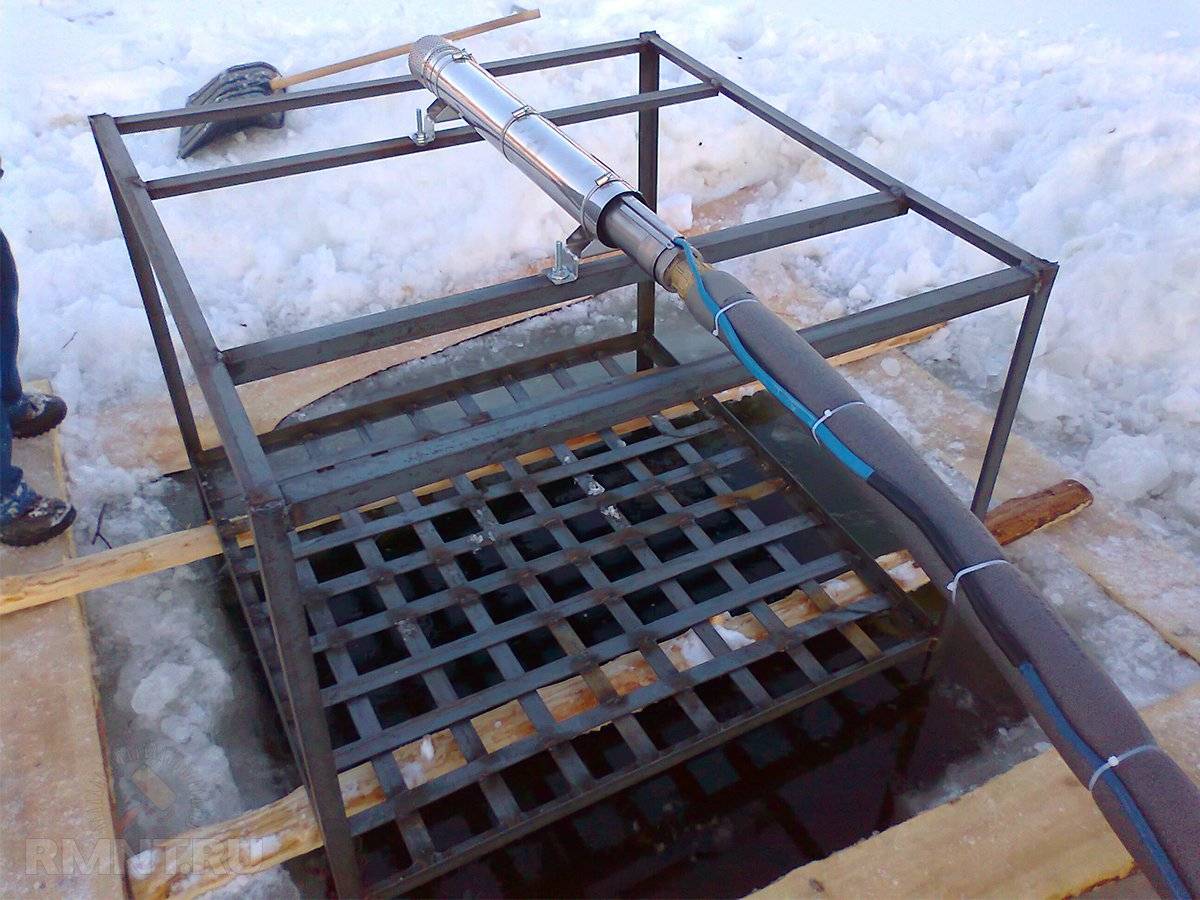

Это прокладка проходит вдоль трубы

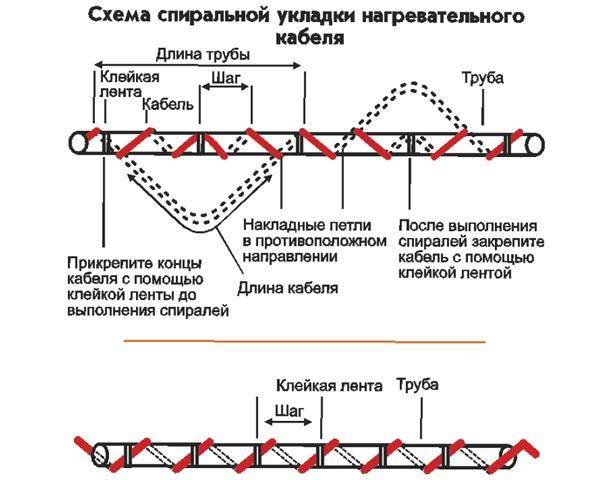

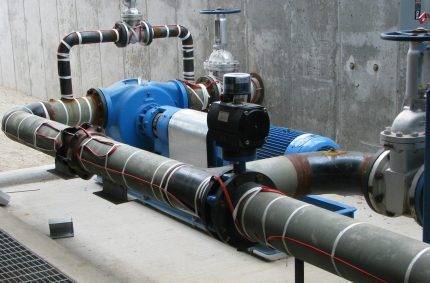

А это прокладка, выполненная по спирали.

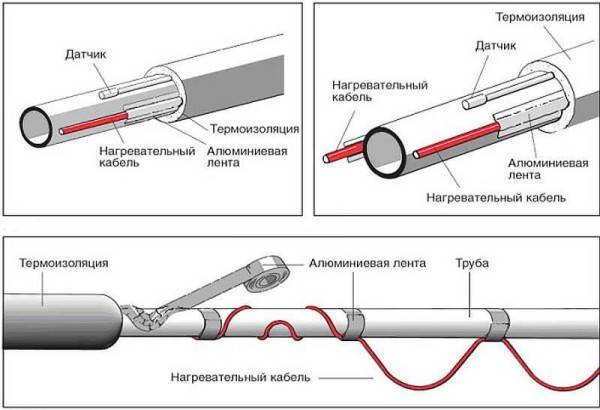

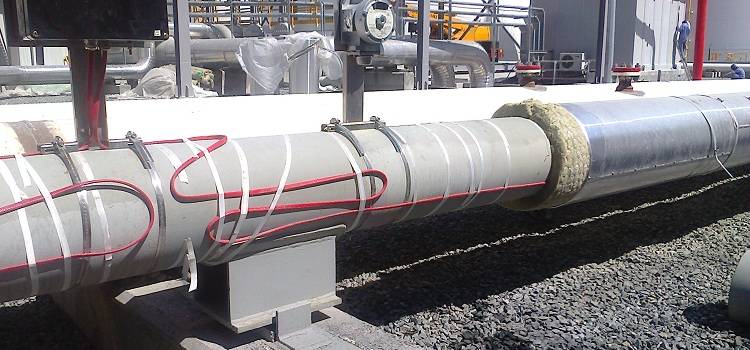

• Следующий шаг  – крепление кабельного провода на нижней стороне магистрали специальной лентой.
• Укладка изоляции.
• Подключение питания.

По завершению работы на изоляции водопровода делают разметку и указывают информацию о наличии прогрева сети.

Какой вид выбрать

Выбирая саморегулируемый кабель, надо учитывать характеристики и параметры изделия, принцип работы, условия его эксплуатации — длину участка требуемого для обогрева, максимум низких температур.

Моменты, на которые нужно обращать внимание при покупке греющего провода:

• наличие защитной оплётки — она придаёт надёжность, обеспечивает заземление;
• тип наружной изоляции;
• мощность изделия.

От области применения греющего проводника так же зависит его выбор. Если провод нужен для обогрева канализации — то подойдёт изделие из полиолефина, для водопроводных систем рекомендована защита фторпластовая.

Для наружного монтажа лучше взять модель с изоляцией из фторполимера, она защищает от влаги и ультрафиолета.

При необходимости обогреть трубы с маленьким диаметром, подойдёт низкотемпературный проводник с напряжением 15 Вт/м. Предназначение среднетемпературных (до 30 Вт) — трубопровод большого диаметра. Виды с высоким напряжением в быту практически не применяются.

Кабель без экрана рекомендовано устанавливать в трубы, которые укладываются в землю, так как он не оснащён заземляющей оплёткой. Экранированный безопасней, но стоит больше, а нагревательная матрица у них одинакова, поэтому нет смысла в землю закапывать более дорогую модель.

Покупая саморегулирующий греющий нагреватель надо его сжать пальцами, затем провести так по всей длине. В некачественном изделии внутри будут нащупываться воздушные полости.

Виды греющих проводов

Всего имеется три вида греющих проводов — саморегулирующийся, резистивный и с резистивный минеральной изоляцией.

Саморегулирующийся кабель получил наибольшее распространение среди систем электрообогрева. Основные его преимущества:

• способность регулировать теплоотдачу без контроля персонала;
• существенная экономия электроэнергии.

Указанный кабель классифицируется по мощности. Выпускаются изделия с максимально допустимой температурой 70, 105 и 135 градусов. Степень нагрева зависит от толщины медных сердечников — чем большей диаметр жилы, тем выше температура. Расход энергии на один метр провода составляет около 30 Вт. Кабель рекомендуется подключать через отдельный трансформатор. Обогрев может проводиться на трубопроводах из металла, металлопластика, полипропилена.

Резистивный кабель нагревается за счет постоянного и неизменного по всей длине сопротивления. Такие провода выпускаются секциями определенной длины, изменять которую нельзя. Каждая бухта оснащена муфтой. Саморегулирование в резистивной системе исключено, поэтому возможен большой перерасход электроэнергии. К тому же кабель во избежание перегрева требует постоянной очистки от мусора.

Резистивные провода с минеральной изоляцией используются для обогрева объектов в агрессивных средах — щелочной, кислотной, солевой. Изделия также могут применяться во взрывоопасных зонах, при высоких температурах и нагрузках.

Как подобрать правильный кабель?

При выборе подходящего горячего кабеля необходимо определиться не только с его типом, но и правильно подобрать его мощность.

При этом необходимо учесть такие параметры, как:

• назначение конструкции (для канализации и водопровода расчеты выполняются по-разному);
• материал, из которого выполнена канализация;
• диаметр трубопровода;
• особенности участка, который предполагается обогревать;
• характеристика используемого теплоизоляционного материала.

На основании этих сведений рассчитывают теплопотери на каждый метр конструкции, выбирают тип кабеля, его мощность, после чего определяют подходящую длину комплекта. Расчеты можно выполнить с помощью специальной формулы, по расчетным таблицам или с использованием он-лайн калькулятора.

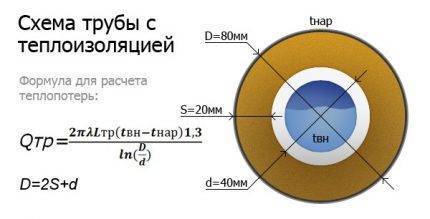

Расчетная формула выглядит так:

Qтр – теплопотери трубы (Вт); – коэффициент теплопроводности утеплителя; Lтр – длина обогреваемой трубы (м); tвн – температура содержимого трубы (C), tнар – минимальная температура окружающей среды (C); D – наружный диаметр коммуникаций с учетом утеплителя (м); d – наружный диаметр коммуникаций (м); 1,3 – коэффициент запаса

Когда теплопотери рассчитаны, следует вычислить длину системы. Для этого полученное значение нужно разделить на удельную мощность кабеля нагревательного устройства. Результат следует увеличить, учитывая обогрев дополнительных элементов. Мощность кабеля для канализации стартует с 17 Вт/м и может превышать 30 Вт/м.

Если речь идет о канализационных трубопроводах из полиэтилена и ПВХ, то 17 Вт/м – это максимальная мощность. Если использовать более производительный кабель, то высока вероятность перегрева и повреждения трубы. Сведения о характеристиках изделия можно найти в его техническом паспорте.

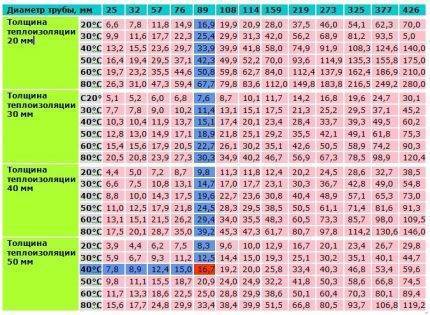

С помощью таблицы подобрать подходящий вариант немного проще. Для этого сначала нужно выяснить диаметр трубы и толщину теплоизоляции, а также предполагаемую разницу между температурой воздуха и содержимого трубопровода. Последний показатель можно найти с помощью справочных данных в зависимости от региона.

На пересечении соответствующей строки и столбца можно найти значение теплопотерь на один метр трубы. Затем следует вычислить общую длину кабеля. Для этого размер удельных теплопотерь, полученный из таблицы, нужно умножить на длину трубопровода и на коэффициент 1,3.

Таблица позволяет найти размер удельных теплопотерь трубы конкретного диаметра с учетом толщины теплоизоляционного материала и условий функционирования трубопровода (+)

Полученный результат следует разделить на удельную мощность кабеля. Затем нужно учесть влияние дополнительных элементов, если такие имеются. На профильных сайтах можно найти удобные он-лайн калькуляторы. В соответствующие поля нужно ввести необходимые данные, например, диаметр труб, толщину утеплителя, температуру окружающей среды и рабочей жидкости, регион и т.п.

Такие программы обычно предлагают пользователю дополнительные возможности, например, помогают рассчитать необходимый диаметр канализации, размеры слоя теплоизоляции, тип утеплителя и т.п.

Опционально можно подобрать тип укладки, выяснить подходящий шаг при монтаже греющего кабеля спиралью, получить список и количество комплектующих, которые понадобятся для укладки системы.

Подбирая саморегулирующийся кабеля важно правильно учесть диаметр конструкции, на которую он будет установлен. Например, для труб диаметром 110 мм рекомендуется брать маркуLavita GWS30-2 или аналогичный вариант другого производителя

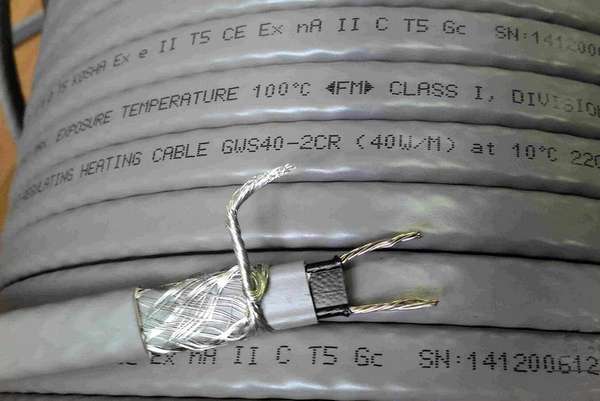

Для трубы на 50 мм подойдет кабель Lavita GWS24-2, для конструкций диаметром 32 мм – Lavita GWS16-2 и т.д.

Сложные расчеты не понадобятся для канализации, которая используется не часто, например, на летней даче или в доме, которым пользуются, лишь изредка. В такой ситуации просто берут кабель мощностью 17 Вт/м с длиной, соответствующей размерам трубы. Кабель такой мощности можно использовать и снаружи, и внутри трубы, при этом устанавливать сальник необязательно.

При выборе подходящего варианта греющего кабеля следует соотнести его производительность с расчетными данными по вероятным теплопотерям канализационной трубы

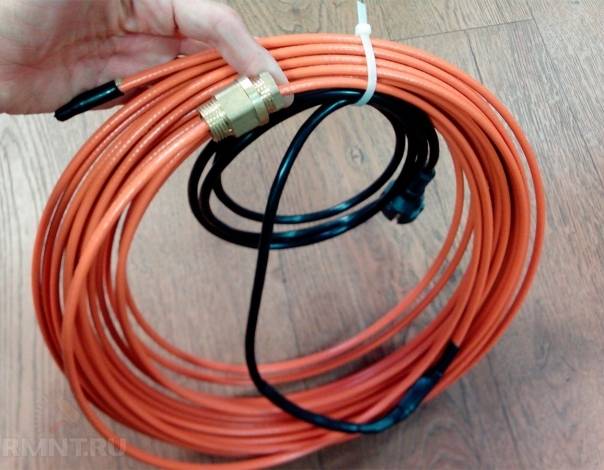

Для прокладки греющего кабеля внутри трубы выбирают кабель со специальной защитой от агрессивного воздействия, например, DVU-13. В отдельных случаях для монтажа внутри используют марку Lavita RGS 30-2CR. Это не совсем верное, но допустимое решение.

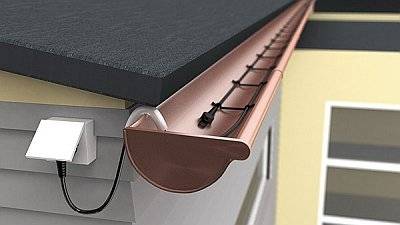

Такой кабель предназначен для обогрева кровли или ливневой канализации, поэтому защитой от разъедающих веществ он не снабжен. Его можно рассматривать лишь как временный вариант, поскольку при длительном использовании в неподходящих условияхкабель Lavita RGS 30-2CR неизбежно сломается.

Разновидности нагревательного кабеля

Для электрического обогрева трубопроводов используются 2 разновидности шнуров:

• резистивные;
• саморегулиремые.

Резистивный

Стабильность рабочих параметров обеспечивает равномерное потребление электроэнергии. Для снижения затрат на обогрев (например, во время оттепелей или в весенне-осенний период) в конструкцию системы подогрева трубы водопровода вводятся датчики и регулятор силы тока.

Обогревающий кабель резистивного типа выполняется с 1 или 2 жилами. Одножильные провода подсоединяются к бытовой сети переменного тока с 2 сторон. Двухжильные изделия комплектуются разъемом для подключения к сети или куском установочного провода с установленной в заводских условиях штепсельной вилкой.

Противоположная сторона шнура закрыта герметичной заглушкой (концевой муфтой). Внутри концевого элемента расположена металлическая вставка, обеспечивающая замыкание электрической цепи.

Конструкция резистивных проводников не предусматривает резки материала на участки требуемой длины. Производители запрещают укладывать излишки провода бухтой, необходимо смонтировать весь имеющийся шнур на участок трубы.

При укладке резистивных элементов запрещается расположение магистралей рядом друг с другом. При близком размещении или пересечении маршрутов прокладки происходит перегрев металлических сердечников и выход изделий из строя.

Саморегулируемый

Принцип работы обогревающего кабеля

Полимерный материал по мере увеличения температуры пропускает ток меньшей силы, что снижает степень нагрева. При охлаждении полимера проводимый ток нарастает, и теплоотдача вещества увеличивается. За счет этой физической особенности материала самогреющий кабель для водопровода автоматически регулирует температуру нагрева трубопровода или переходных муфт.

Шнуры с самостоятельной регулировкой нагрева допускается укладывать внахлест и рядом друг с другом. Предусмотрена возможность нарезки изделия на участки, на внешней оболочке присутствуют насечки, определяющие допустимый размер отрезка.

После отделения требуемого фрагмента требуется установить защитную оконечную муфту. Недостатком изделия является повышенная стоимость (по сравнению с резистивными элементами), но повышенный до 10-12 лет срок службы компенсирует увеличение затрат на покупку материала.

Принцип работы саморегулирующегося кабеля

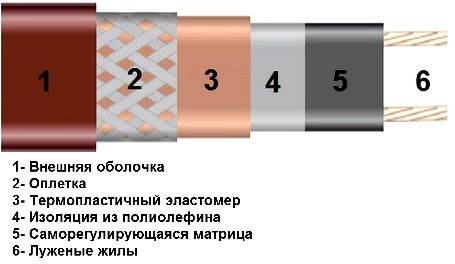

Обогревающий провод состоит из следующих элементов:

• две медных жилы увеличенного сечения;
• токопроводящая матрица (главный нагревающий и регулирующий элемент);
• внутренняя полимерная изоляция;
• медная оплетка;
• внешняя изоляция.

В основе работы греющего кабеля саморегулирующегося для обогрева труб лежит преобразование электрической энергии в тепловую. Характерная особенность провода в том, что он только принимает электроэнергию, но не передает ее. Шнур можно резать на секции нужной длины, от 20 см до десятков метров

Важно не допустить резкого перегибания и физического истирания медного сердечника

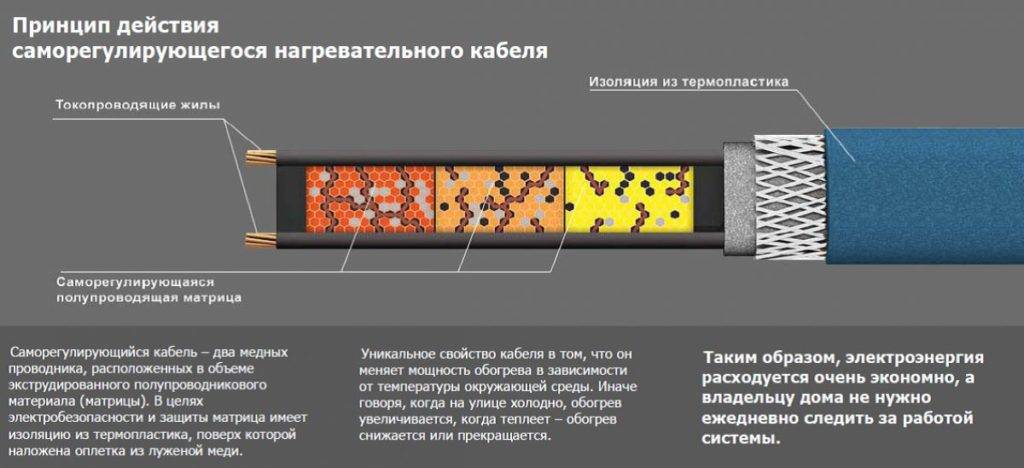

Принцип работы саморегулирующегося кабеля.

Механизм саморегулирования кабеля прост. При повышении внешней температуры сопротивление токопроводящей матрицы возрастает, и выделение тепла снижается. И наоборот. Таким образом, правильно уложенный провод не может перегреться или перегореть.

На заметку! Покупайте кабель с небольшим запасом. Если его не хватит на обмотку, то часть трубы все равно перемерзнет, и вся работа пойдет насмарку. А слишком длинный провод распределяется по системе хаотично, что грозит возгоранием.

Размещение кабеля внутри трубы.

Почему канализация промерзает?

Проблема промерзания канализационной трубы обнаруживается не сразу. В отличие от водопроводных коммуникаций, здесь поток жидкости не имеет постоянного характера и не заполняет полностью сечение трубы.

Кроме того, попадающие в канализационную систему нечистоты обычно имеют более высокую температуру, чем, например, вода из скважины. Поэтому замерзание стоков происходит постепенно.

Сначала может замерзнуть только какая-то небольшая часть содержимого канализации, затем появляется еще один слой примерзших нечистот и т.п. Постепенно весь просвет трубы заполняется плотной замерзшей массой, после чего проблема становится очевидной. Усугубить проблему может неисправная сантехника, например, протекающий кран или бачок.

Небольшие порции воды попадают в канализацию, быстро остывают и замерзают. Даже правильная укладка канализационных труб и наличие слоя утеплителя не всегда предотвращают замерзание стоков. Размораживать замерзшую канализацию хлопотно, кроме того, это явление может привести к повреждению труб, часть которых придется заменять.

Промерзание канализационной трубы может происходить постепенно, слой за слоем, а немного подтекающая сантехника только увеличивает опасность этого неприятного явления

Поэтому и рекомендуется укладывать канализацию ниже уровня промерзания грунта с обязательным утеплением коммуникаций. Если в южных районах и средней полосе выкопать достаточно глубокую траншею обычно не проблема, то на севере все немного сложнее. В этой ситуации использование специального греющего или горячего кабеля более чем уместно.

При использовании системы этого типа заметно сокращаются объемы земляных работ, поскольку глубину траншеи можно уменьшить до приемлемого уровня, не заботясь о промерзании грунта.

Способы укладки

Монтаж установки нагревательного кабеля может быть выполнен с наружной или внутренней стороны трубопровода. Наружный способ делится на линейную и спиральную укладку.

Линейный монтаж

По отзывам специалистов, линейный способ укладки считается самым удобным. В этом случае нагревательный элемент протягивается вдоль всей трубы. При этом проводку обязательно нужно располагать с нижней стороны изделия, что позволит защитить ее от механических повреждений. Что касается крепления, то для КСО лучше выбрать алюминиевый скотч. В этом случае повысится качество закрепления и теплоотдача проводника.

Спиральный монтаж

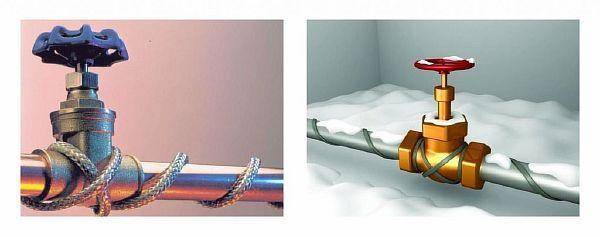

Этот способ монтажа требует особой внимательности и аккуратности, иначе от резких и многократных изгибов нагревательный кабель выйдет из рабочего строя. Укладываться провод может вплотную к трубе или с провисанием. В первом случае нагревательный элемент аккуратно разматывается с муфты и с определенным интервалом наматывается на трубопровод. Во втором варианте кабель спиральным способом укладывается так, чтобы его нижняя часть провисала, а не прилегала к изделию.

Внутренний монтаж

Внутренний способ укладки КСО выполняется изнутри трубы. Чаще всего этот вариант используется в тех случаях, когда нет доступа к наружным сторонам водопровода. Для выполнения внутреннего монтажа понадобится в нужном месте трубы установить тройник, через который протянуть кабель до проблемного участка. Затем сальниковый узел закрутить и герметизировать.

Виды кабеля

Перед монтажом, важно изучить, какие бывают обогревательные провода и способы их установки. Существует два вида кабелей: резистивные и саморегулирующиеся

Существует два вида кабелей: резистивные и саморегулирующиеся.

Разница между ними в том, что когда по кабелю проходит электрический ток, то резистивный нагревается равномерно по всей длине, а особенностью саморегулирующегося является изменение электрического сопротивления в зависимости от температуры. Это значит, что чем выше температура участка саморегулирующегося кабеля, тем ниже на нём будет сила тока. То есть, разные части такого кабеля могут нагреваться каждый до нужной температуры.

Кроме того, многие кабели выпускаются сразу с термодатчиком и автоуправлением, что значительно экономит электроэнергию во время эксплуатации.

Саморегулирующий кабель более сложен в изготовлении и стоит дороже. Поэтому, если нет особых условий эксплуатации, то чаще приобретают резистивный греющий кабель.

Резистивный

Обогревающий кабель для водопровода резистивного типа имеет бюджетную стоимость.

Различия кабелейИсточник теплина.рус

Он подразделяется на несколько разновидностей, в зависимости от конструктивных особенностей. Каждая из них имеют свои достоинства и недостатки:

Резистивные провода разного видаИсточник yandex.net

Большинство покупателей предпочитают проводить прокладку провода «по старинке» и приобретают провод с одной или двумя жилами.

В связи с тем, что для подогрева труб можно применять кабель только с двумя жилами, одножильный вариант резистивного провода не применяется. Если владелец дома по незнанию установил его, это грозит замыканием контактов. Дело в том, что одну жилу необходимо закольцовывать, что проблематично в условиях работы с нагревательным кабелем.

Если проводить монтаж греющего кабеля на трубу самостоятельно, то специалисты советуют для наружной прокладки выбирать зональный вариант. Несмотря на особенность конструкции, его установка не вызовет серьёзных затруднений.

Конструкция проводовИсточник otdelkaexp.ru

Ещё немаловажный нюанс в одножильных и двужильных конструкциях: в продаже можно найти уже отрезанные и изолированные изделия, что исключает возможность подогнать кабель под оптимальную длину. Если нарушить изоляционный слой, то провод будет бесполезен, а если повреждения появятся после установки, то потребуется заменять систему на всем участке. Этот недостаток относится ко всем видам резистивных изделий. Монтажные работы таких проводов не отличается удобством. Также нет возможности использовать их для прокладки внутри трубопровода – мешает оголовок датчика температуры.

Саморегулирующий

Саморегулирующий греющий кабель для водопровода с самостоятельной регулировкой имеет более современную конструкцию, что сказывается на длительности эксплуатации и удобстве монтажа.

Конструкцией предусмотрено:

• 2 медные жилы в термопластичной матрице;
• 2 слоя внутреннего изоляционного материала;
• оплётка из меди;
• внешний изоляционный элемент.

Важно, что этот провод прекрасно работает без термостата. В саморегулирующих кабелях стоит полимерная матрица

При включении активизируется углерод, а во время повышения температурного режима, растёт расстояние между её графитовыми составляющими.

Саморегулирующийся кабельИсточник moydomik.net

Сферы использования

Греющие кабели применяют для различных нужд:

• в строительстве – для прогрева бетонного раствора;
• в промышленности – с целью подогрева цистерн с соляркой, химическими жидкостями;
• в быту – для предотвращения обледенения крыш, лестниц, дорожек.

Возможна прокладка внутри теплиц – так можно сохранить постоянную плюсовую температуру почв. Трубопроводы также нередко оборачивают греющими проводами, особенно те части, которые проходят на улице – небольшой подогрев уменьшает теплопотери.

Рекомендуется кроме кабелей использовать утепление с применением минеральной ваты, других материалов. В этом случае эффективность подогрева будет намного выше. А затраты на оплату электроэнергии – ниже.

Как выбрать греющий кабель

Один из основных вопросов, с которым сталкивается каждый покупатель кабеля – вопрос о том, какой вид продукции стоит предпочесть. Многое зависит от того, какой способ установки будет оптимальным для вашего случая

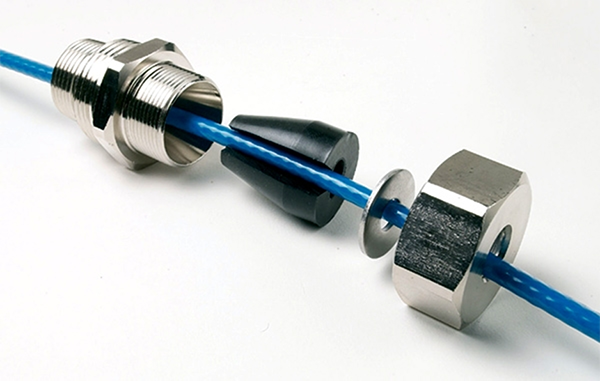

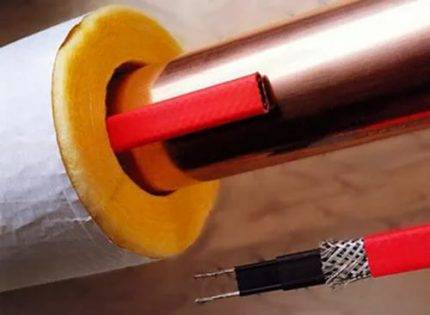

Например, если планируется монтаж провода внутрь трубы, при выборе товара следует обращать внимание на наличие герметичной концевой муфты, на высокую степень защиты, на отсутствие вредных веществ в составе, которые могут выделяться при нагревании.

Среди других важных параметров можно отметить:

уровень мощности системы (рассчитывается по специальной формуле). В случае с резистивными одно- и двужильными проводами от мощности будет зависеть и длина изделия;
наличие экранирующего покрытия

Это особенно важно, если речь идет об укладке проводки в жилых домах, на объектах, где находится много электрической, компьютерной, бытовой техники, на производствах;
бренд. На отечественном рынке представлено немало достойных производителей, в каталогах которых можно найти изделия с любыми характеристиками

Импортная продукция уже достаточно давно пользуется популярностью, так как отличается безупречным качеством, надежностью, безопасностью.

Конструктивные отличия саморегулирующихся систем

Самреги (сокращенно) не нужно путать с резистивными аналогами – первыми модификациями греющих кабелей.

Если кратко, то недостатки резистивного вида, вследствие которых его применяют все реже, следующие:

• определенная длина, невозможность наращения или укорачивания;
• постоянное сопротивление по всей длине, что делает невозможной регулировку температуры на отдельных участках;
• подключение с обоих концов, вызывающее сложности при монтаже;
• риск перегрева в местах пересечения;
• отсутствие ремонта как такового, менять приходится всю систему целиком.

Положительная черта резистивного вида – невысокая стоимость, поэтому его применяют там, где нуждаются в обогреве небольшие защищенные участки.

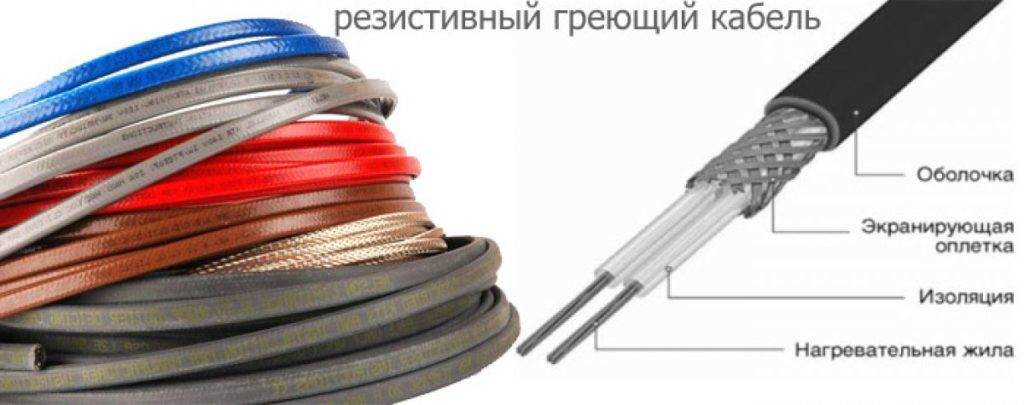

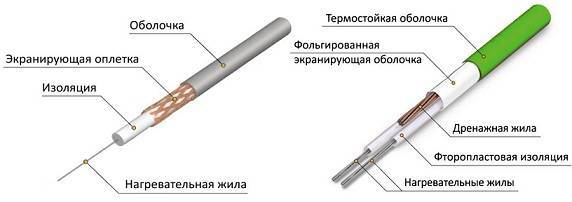

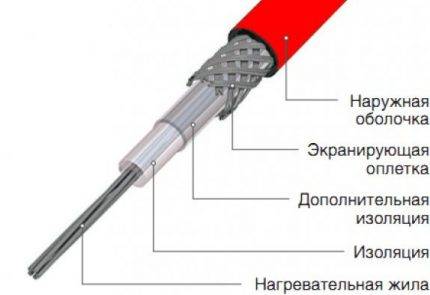

Схема резистивного одножильного кабеля содержит четыре основных элемента: медную жилу, которая сочетает функции нагревания и передачи тепла, внутреннюю и внешнюю защиту, армирующую оплетку

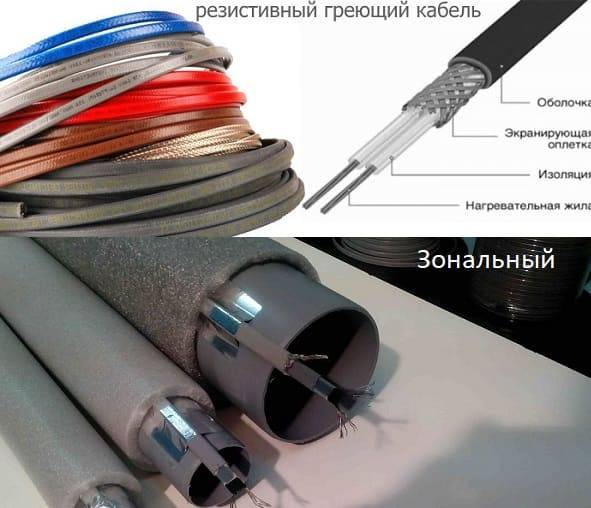

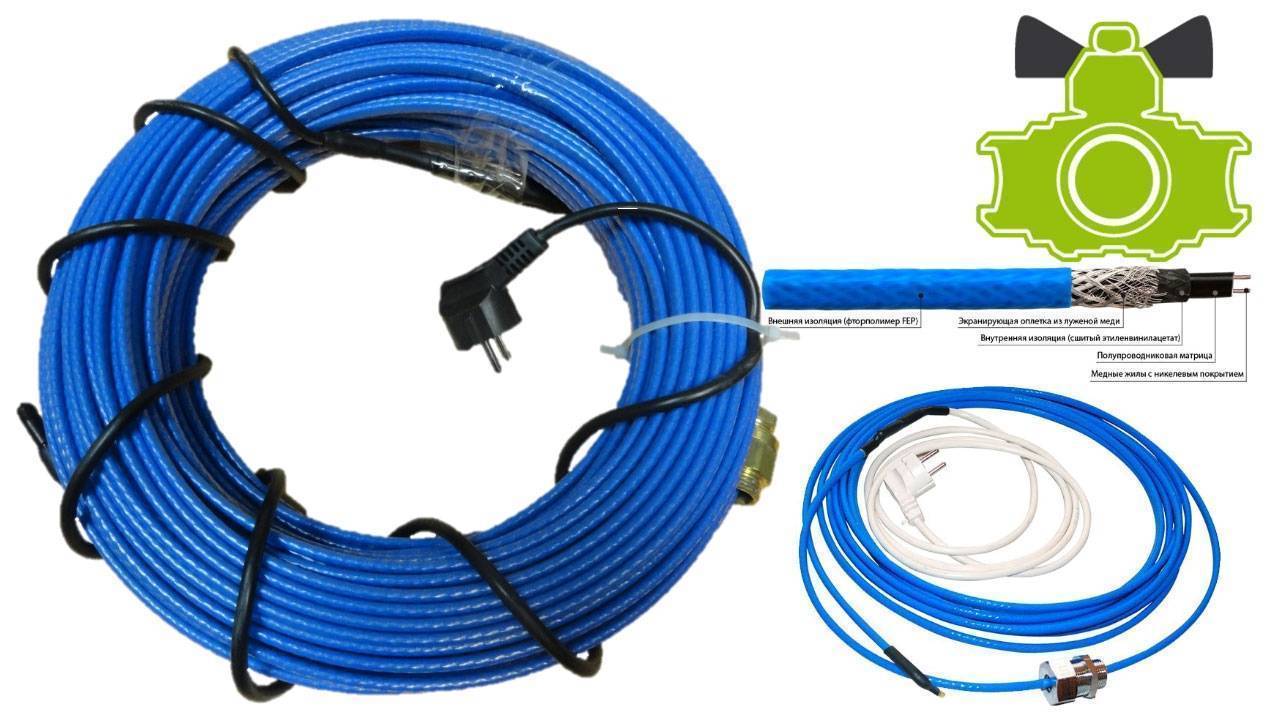

В конструкции саморегулирующего греющего кабеля есть принципиальные отличия:

• Две жилы из меди с высокой степенью сопротивления. Чем больше сопротивление – тем выше возможности регулировки температуры.
• Полупроводниковая матрица. Это значимый элемент кабеля, который и делает его саморегулирующимся. Матрица чутко реагирует на окружающую температуру. Как только температура падает, поднимается сопротивление материала, и он начинает выделять больше тепла.
• Внутренняя изоляция. Качественный материал отличается равномерной структурой и максимальной теплопроводностью.
• Экранирующая оплетка. Чаще всего она представляет собой медную сетку или экран из алюминия. Для защиты кабеля питание обязательно подключается посредством УЗО.
• Наружная изоляция. Ее функция – защита всех элементов кабеля. От характеристик внешней изоляции зависит срок службы изделия.

Способность самрега изменять собственное сопротивление (следовательно, и мощность) от колебаний температуры освобождает от покупки дополнительного оборудования – различного рода термостатов с датчиками.

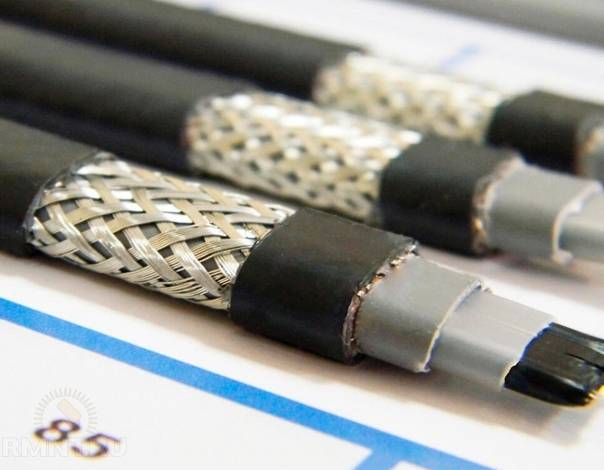

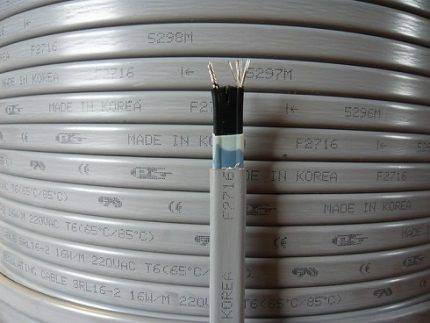

Схема самрега. Главный отличительный элемент – полупроводниковая матрица, расположенная между двумя медным жилами. Именно она регулирует уровень теплоотделения

Кабель можно нарезать, а длину готового изделия при необходимости укорачивать или наращивать.

Если две ветки кабеля случайно пересекутся, перегрева или выхода из строя системы не произойдет. В любой момент можно отрезать или заменить какой-то фрагмент без ущерба для всей обогревательной конструкции

Но главное преимущество самрега – в его «избирательности». Матрица самостоятельно определяет холодные участки и доводит их температуру до оптимального значения.

На достаточно обогретых участках она просто поддерживает нужные параметры (обычно + 3-5 ºС). Это очень удобно, когда необходимо защитить от промерзания кабель, на всем протяжении имеющий различные условия обогрева (например, проходит и через отапливаемое помещение, и через холодный грунт).

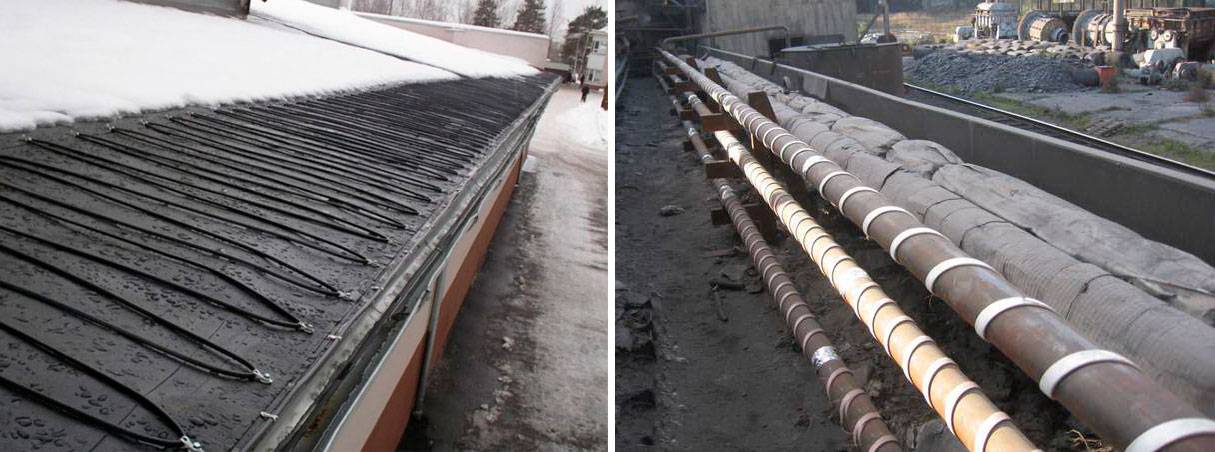

По окончании холодного сезона отпадает необходимость обогрева труб, грунта или кровли, поэтому кабель отключают от электропитания. Когда существует вероятность сильных ночных заморозков, можно воспользоваться термостатом, автоматически подключающим систему.
