Технические характеристики, ГОСТ грунтовки ХС – 059

Особенности и характеристики грунтовки

Поверхности обрабатываются средством ХС-068 перед последующим нанесением эмалей ХВ и ХС. После окончательной покраски покрытие выдерживает температуры в диапазоне от -30 °С до +60 °С.

ЛКМ ХС-068 представляет собой смесь пигментов и наполнителей, растворенных в виниловом сополимере. Основные технические характеристики состава следующие:

• условная вязкость составляет 30-70 секунд при +20 °С,
• уровень адгезии оценивается максимум в 3 балла,
• нелетучие компоненты присутствуют в количестве от 17 до 20 % от общего объема,
• степень перетира не превышает 50 мкм.

Характеристики состава обеспечивают надежную защиту оборудования и конструкций от воздействия минеральных кислот и щелочей.

Праймеры XC

Общее описание

Сертификат на грунтовку XC-010. Приложение

• Большинство словарей определяет слово грунтовка, как подготовительный слой, предварительно наносимый на поверхность перед малярными или штукатурными/шпаклевочными работами. Отсюда и английское название Prime coating (премьер покрытие), от которого произошло второе название – праймер. В нашем случае аббревиатура праймера ХС обозначает химическую стойкость или “химически стойкая”, что, собственно, в полной мере соответствует качествам материала.
• Все грунтовки типа ХС находятся в группе лакокрасочных материалов, изготовленных на основании компонентов полимеризации смол, а точнее, на основании сополимеров винилхлорида. В зависимости от марки (цифр после XC) такие праймеры проявляют устойчивость к воздействию щелочей, нефти, кислот, бензина и так далее. В некоторых случаях такие материалы используются даже в пищевой промышленности, например, для резервуаров, в которых хранят и транспортируют вина.

Параметры ХС-010

ХС-010 в заводском ведре

Технические характеристики грунтовки ХС-010 указывают, что это однокомпонентный материал на основе винилхлорида с винилиденхлоридом. Праймер используется для защиты, как многослойное комплексное покрытие, состоящее не только из грунта, но ещё и эмали с лаком (см.также статью “Грунтовка АК-070: первое знакомство”).

Обрабатываемыми объектами могут быть различные металлические конструкции и оборудование, которое в силу обстоятельств подвержено воздействию химических реагентов – агрессивных газов, солей и щелочей. Эффект достижим при температуре не более 60⁰C, чего вполне достаточно для естественных условий.

Для такого грунта, как того требует инструкция, обычно применяется эмаль XC-75У серого цвета в два слоя (допустимы эмали марок XC и XB) и лак XC-76 в один слой. В общем всё покрытие получается от 85 мм до 110 мм толщиной. Для разбавления состава используются растворители Р-4 и Р-4А. К сертификату прилагается гигиеническое заключение ЦГСЭН (центр государственного санитарно-эпидемиологического надзора).

Таблица технических параметров

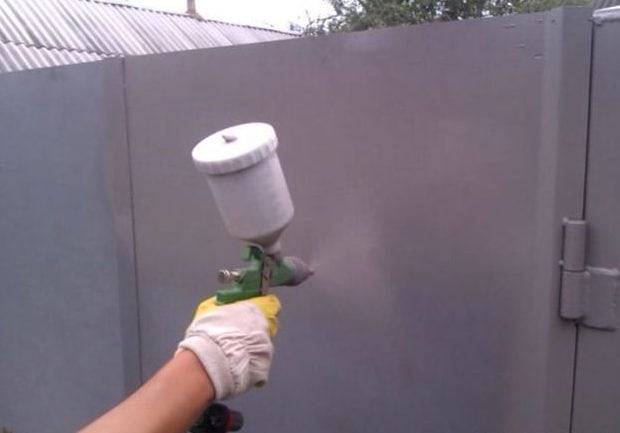

Использование краскопульта

По ГОСТ 9355 81 на грунтовку ХС-010 окрашивание производится пневматическими распылителями (см. фото вверху) с различными параметрами мощности и типами краскопультов, а также безвоздушными пистолетами. Прежде чем зарядить пульверизатор праймер следует перемешать либо в заводской таре, либо в каком-то ведре, использую для этого дрель с миксером или просто обыкновенную палку.

В случае необходимости состав следует разбавить одним из вышеупомянутых растворителей. Обрабатываемая поверхность должна быть предварительно очищена от ненужных элементов типа масел, жира, облупившейся краски и тому подобное механическим и/или химическим способом.

По влажной или обледеневшей поверхности, а также во время атмосферных осадков (дождь, град, снег, иней) окраска недопустима. А следующий слой наносят только после высыхания первого (при температуре 20⁰ C это займет 1 час).

Праймеры ХС-059

ХС-059 в заводском ведре

Технические характеристики грунтовки ХС-059 сообщают, что это однокомпонентный материал на основе винилхлорида с винилиденхлоридом. Его используется для защиты слоя под эмали типа XC и XB.

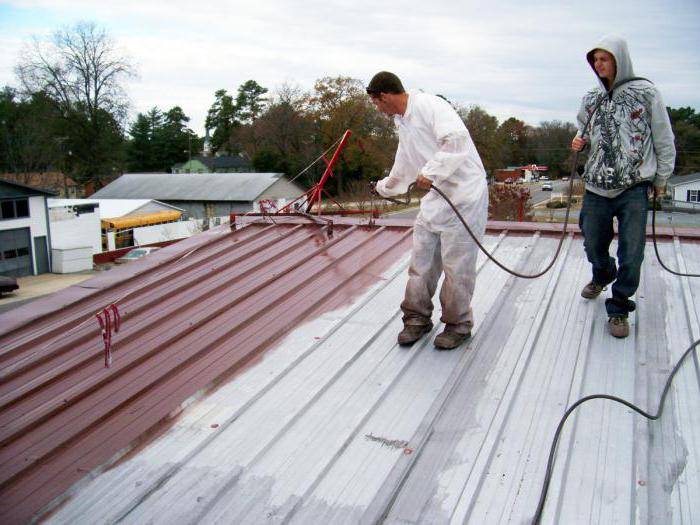

Малярные работы с применением указанных материалов применяются для наружной отделки грузовых железнодорожных вагонов и цистерн, специализированных платформ, различных металлических конструкций. Кроме того, для железобетонных плит, блоков и перекрытий.

Такие меры действенны при воздействии химических реагентов – агрессивных газов, солей и щелочей – эффект достижим при температуре не более 60⁰C. Чего вполне достаточно для естественных условий.

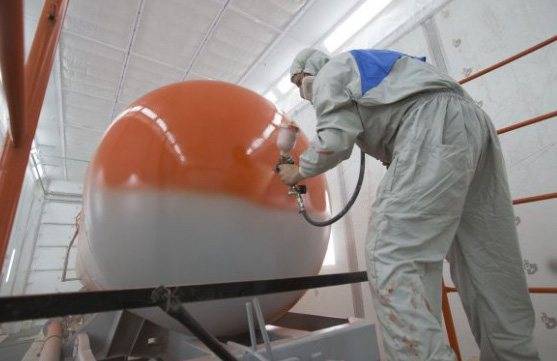

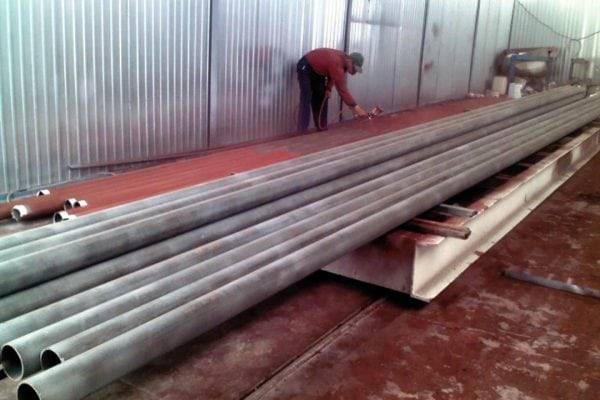

Грунтование производится пневматическими распылителями с различными параметрами мощности и типами краскопультов, а также безвоздушными пистолетами.

Прежде чем зарядить пульверизатор праймер следует перемешать либо в заводской таре, либо в каком-то ведре, использую для этого дрель с миксером или просто обыкновенную палку.

В случае необходимости состав следует разбавить одним из вышеупомянутых растворителей. Обрабатываемая поверхность должна быть предварительно очищена от ненужных элементов типа масел, жира, облупившейся краски и тому подобное механическим и/или химическим способом.

Нанесение

Перед грунтованием материала очистите его от старого слоя ЛКМ, следов ржавчины, масляных пятен. После этого:

1. Приготовьте однородный состав. Для этого отвердитель соедините с основой, а затем перемешайте в течение 10 минут.
2. Добавьте растворитель, чтобы достичь подходящей для работы вязкости (14–25 сек по ВЗ-246, сопло 4 мм).

На заметку! Для смешивания можно использовать дрель с миксером на малых оборотах или же обыкновенную палку.

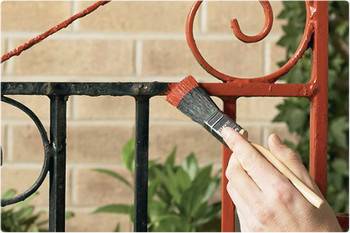

Порядок окрашивания:

1. Обмакните кисть или валик в грунт и обработайте поверхность, чтобы не было непрокрашенных участков.
2. Каждый последующий слой материала наносите так, чтобы он немного захватил предыдущий.
3. Не используйте слишком много смеси – она не должна собираться в лужи или стекать по поверхности каплями.
4. Для покраски участков больших размеров применяйте краскопульт (при этом не следует забывать о защите своего тела и пользоваться маской, очками, перчатками).
5. Дождитесь, пока полностью высохнет первый слой (это произойдет примерно через 1 час, если температура будет приблизительно +20 °C).
6. Приступайте к нанесению следующего слоя.

После окончания работы инструмент очистите с помощью растворителя, чтобы он не вышел из строя и пригодился в дальнейшем.

Смесью можно покрывать заранее подготовленную поверхность также посредством распыления, то есть при помощи пульверизатора.

На заметку! Состав не теряет своих качеств при температурах от –10 °С до +30 °С.

Достоинства

Основным предназначением грунта ХС-010 является защита металлов и железобетона от коррозии. Благодаря входящей в состав праймера кислоте, покрытие можно наносить на металлические поверхности с небольшими пятнами ржавчины без предварительной зачистки.

Другие преимущества грунта ХС-010:

1. Долговечность. Если нет механических повреждений (сколы, царапины, выбоины), полимерное комплексное покрытие служит до 15 лет.
2. Водонепроницаемость. Нанесенный на поверхность антикоррозийный состав предохраняет ее от контакта с влагой.
3. Химическая инертность.
4. Температурный диапазон при эксплуатации – 90 °C (от -30 °C до +60 °C).
5. Морозостойкость при хранении (после замерзания при размораживании не теряет свойств).
6. Устойчивость к ультрафиолетовому излучению.
7. Огнеупорность.
8. Эластичность.
9. Простота нанесения – не течет, не образует потеков.
10. Высокая скорость высыхания.

Рекомендации по применению:

Подготовка поверхности осуществляется по ГОСТ 9.402 (степень очистки от окислов – 2, степень обезжиривания – 1) или по МС ИСО 8501-1 (до степени Sa2 ½ или St3). Для получения системы химически стойкого лакокрасочного покрытия для защиты поверхности металла от воздействия агрессивных сред кислотного и щелочного характера. Систему материалов применяют для окрашивания наружных поверхностей железнодорожных грузовых вагонов и цистерн, оборудования, металлических и железобетонных конструкций, подвергающихся воздействию растворов минеральных кислот, щелочей, солей, агрессивных газов (SO2, CO2, NO2, NH3) и других химических компонентов, в том числе бензина, с температурой не выше 60 0С и эксплуатируемых в атмосферных условиях различных климатических районов, а также внутри помещений.

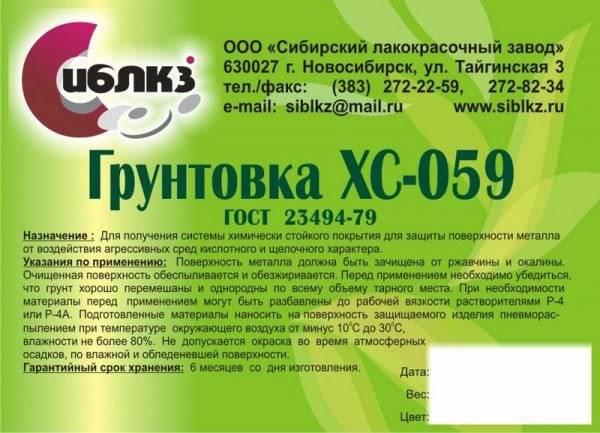

Грунтовка ХС-059

УТОЧНИТЬ ЦЕНУ

Раздел: для металлической поверхности

(двухкомпонентная)

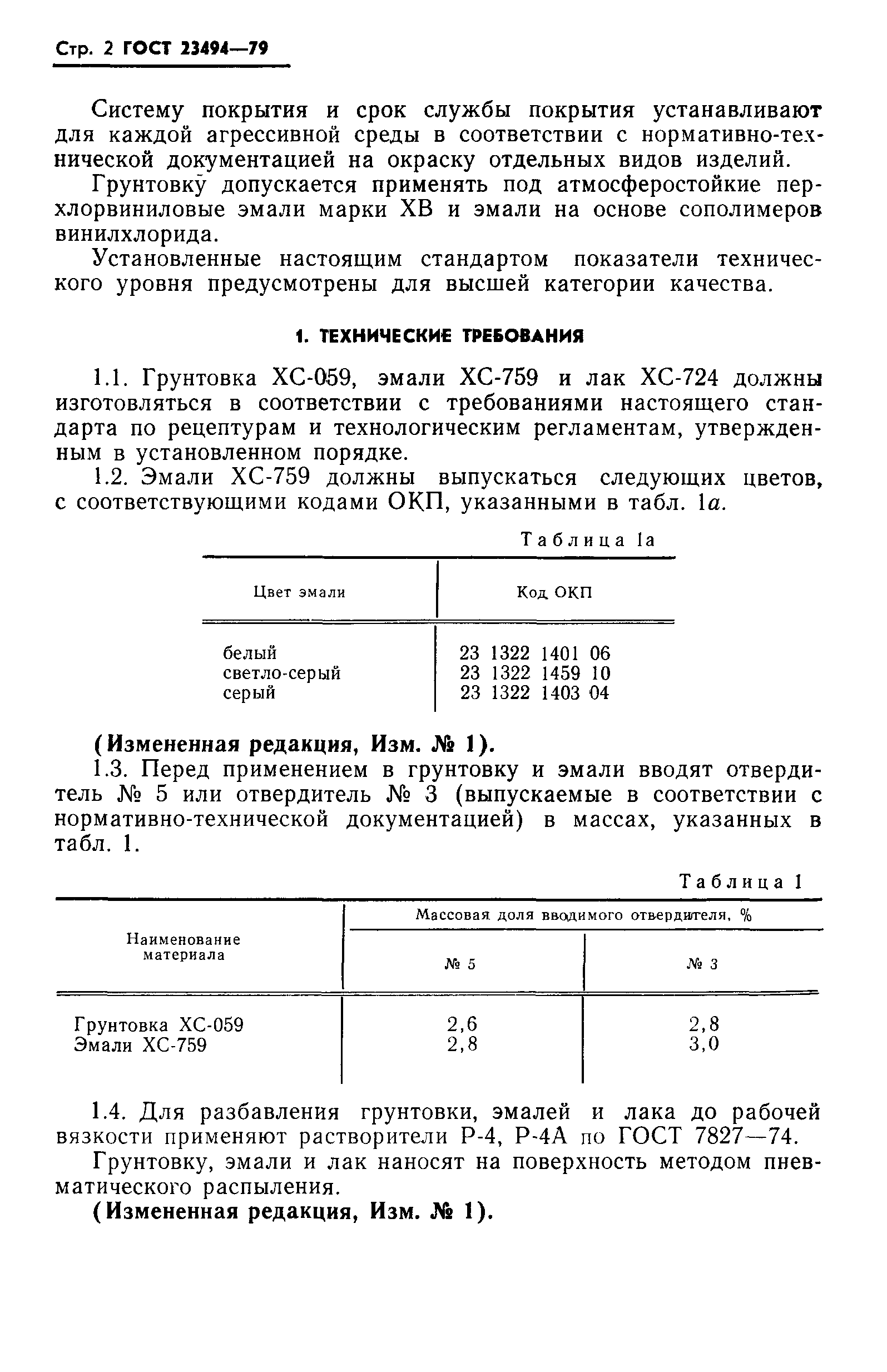

ГОСТ 23494-79

Состав грунтовки ХС-059: представляет собой суспензию пигментов в растворе сополимеров винилхлорида с винилацетатом в смеси органических растворителей с добавлением эпоксидной смолы и пластификатора.

Применение грунтовки ХС-059: применяется для получения химически стойкого лакокрасочного покрытия для защиты поверхности от воздействия агрессивных сред щелочного и кислотного характера. Грунтовка ХС-059 применяется для окрашивания наружных поверхностей железнодорожных грузовых вагонов и цистерн, оборудования металлических и железобетонных конструкций подвергающихся воздействию растворов минеральных кислот, щелочей, солей, агрессивных газов (SO, CO, NO, NH) и других химических реагентов с температурой не выше 60°С эксплуатируемых в атмосферных условиях различных климатических районов, а также внутри помещений. Материал обеспечивает высокую адгезионную прочность покрытия, водостойкость, морозоустойчивость (от -20°С до + 65°С), устойчивость к воздействию бензина, спиртов, растворам кислот и щелочей, минеральным маслам, моющим средствам, способность пленки выдерживать многократные изгибы.

Цвет: красно-коричневый, серый.

Нанесение грунтовки ХС-059: грунтовку наносят на поверхность методом пневматического или безвоздушного распыления. Допускается нанесение грунтовки ХС- 059 валиком, кистью или наливом. Для разбавления грунтовки ХС- 059 применяют растворитель Р-4 до рабочей вязкости 16-20с. Можно совмещать с эмалью ХС – 759, лаком ХС – 724.

Теоретический расход на один слой: 130-165 г/м2.

Жизнеспособность после смешения с отвердителем: не менее 8 часов.

Гарантийный срок хранения: 12 месяцев со дня изготовления.

Техническая характеристика

Меры предосторожности

В жидком состоянии грунтовка огнеопасна, ее пары токсичны. Не допускается хранение и проведение работ с использованием ЛКМ вблизи огня. Обработка поверхностей грунтом ХС-010 должна проводиться в средствах защиты (респиратор, очки и перчатки). Необходимо обеспечить хорошую вентиляцию. По завершении работ помещение нужно тщательно проветрить.

Держать ХС-010 нужно в темном, сухом, недоступном для детей месте. При соблюдении условий хранения грунт ХС-010 сохраняет свои первоначальные характеристики до 1 года.

Многофункциональность, надежность и высокое качество грунтовки ХС-010 в сочетании с невысокой ценой и экономичным расходом делают этот продукт незаменимым во всех сферах применения, где необходима антикоррозийная защита металлоконструкций и элементов из железобетона.

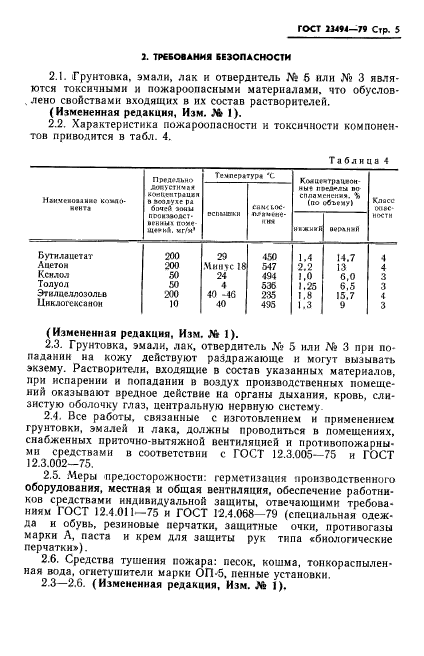

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

2.1. Грунтовка, эмали, лак и
отвердитель № 5 или № 3 являются токсичными и пожароопасными материалами, что
обусловлено свойствами входящих в их состав растворителей.

(Измененная редакция, Изм. №
1).

2.2. Характеристика
пожароопасности и токсичности компонентов приводится в табл. 4.

Таблица 4

(Измененная редакция, Изм. №
1, 2).

2.3. Грунтовка, эмали, лак,
отвердитель № 5 или № 3 при попадании на кожу действуют раздражающе и могут вызывать
экзему. Растворители, входящие в состав указанных материалов, при испарении и
попадании в воздух производственных помещений оказывают вредное действие на
органы дыхания, кровь, слизистую оболочку глаз, центральную нервную систему.

2.4. Все работы, связанные с
изготовлением и применением грунтовки, эмалей и лака, должны проводиться в
помещениях, снабженных приточно-вытяжной вентиляцией по ГОСТ 12.4.021-75, обеспечивающей
состояние воздушной среды в соответствии с ГОСТ
12.1.005-88
и противопожарными средствами в соответствии с ГОСТ 12.3.005-75
и ГОСТ
12.3.002-75.

Контроль за воздушной средой
– по ГОСТ
12.1.007-76 и ГОСТ
17.2.3.02-78.

(Измененная редакция, Изм. №
2).

2.5

Меры предосторожности:
герметизация производственного оборудования, местная и общая вентиляция,
обеспечение работников средствами индивидуальной защиты, отвечающими
требованиям ГОСТ 12.4.011-87, ГОСТ
12.4.103-83 и ГОСТ
12.4.068-79 (специальная одежда и обувь, резиновые перчатки, защитные очки,
противогазы марки А, паста и крем для защиты рук типа «биологические
перчатки»)

(Измененная редакция, Изм. №
2).

2.6. Средства тушения
пожара: песок, кошма, тонкораспыленная вода, огнетушители марки ОП-5, пенные
установки.

2.3-2.6. (Измененная
редакция, Изм. № 1).

Правила нанесения комплексного полимерного покрытия

По ГОСТ 9355 81 покрытие грунтовкой ХС-010 производится с применением пневматических распылителей или безвоздушных пистолетов. Этапы работы:

1. Очистите поверхность от остатков старой краски и обезжирьте ее.
2. Откройте емкость с праймером и перемешайте его при помощи дрели с насадкой миксер.
3. Заправьте распылитель и нанесите первый слой грунта на подготовленную поверхность.
4. Через 60 минут нанесите второй слой грунта ХС-010.
5. Еще через час нанесите эмаль в 2 слоя с промежутком на высыхание в 1-2 часа при температуре воздуха +20 °C (производитель рекомендует использовать эмали с индексами ХС, ХЧ, ХВ).
6. После полного высыхания эмали нанесите в 1 слой лак ХС-76.

Проводить работы во время дождя, снега, иных атмосферных осадков недопустимо. Также противопоказано наносить грунт на влажные или обледенелые поверхности.

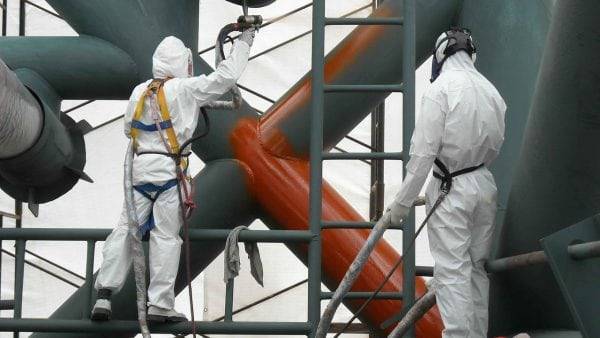

Распыление праймера производят на открытом воздухе или в помещении с хорошей вентиляцией. Допустимые температуры для осуществления работ: -10 – +30 °C. Влажность воздуха при этом не должна превышать 80 %. Чтобы избежать скопления конденсата на обрабатываемой поверхности, необходимо, чтобы ее температура была минимум на 3 °С выше точки росы.

Изначально грунтовка ХС-010 разрабатывалась для профессионального применения в условиях производства, поэтому в основном встречается фасовка от 20 до 200 л. Благодаря высокому качеству при доступной цене продукт стал пользоваться спросом в бытовой сфере, поэтому налажен выпуск грунтовки в емкостях по 1, 2,5 и 10 литров. Цвет праймера ХС-010 для бытовых нужд может быть как красно-коричневым, так и серым.

Нанесение

Прежде чем покрывать поверхность, следует убедиться в том, что условия окружающей среды позволяют достигнуть нужного результата. Работать можно:

• исключительно при сухой погоде;
• при незначительных порывах ветра;
• при температурах от -10 до +30 °C;
• при влажности до 85%;

На заметку! Температура материала, который обрабатывается, должна превышать точку росы. В этом случае не образуется конденсат, который может снизить устойчивость покрытия.

Состав наносят напылением, валиком или кистью. В первом случае используется краскопульт, который позволяет сократить время работ и сделать слой максимально тонким. Напыление с помощью воздуха применяется, если нужно покрыть грунтом достаточно большую площадь в течение короткого времени. При этом материал распространяется по поверхности равномерно и легко проникает в труднодоступные зоны.

На заметку! Для краскопульта состав делают более жидким, чем для окрашивания валиком. Прежде чем повторно красить, следует дождаться полного высыхания предыдущего слоя.

Валик и кисть пригодятся в процессе обработки небольших поверхностей. Скорость работы при этом ниже, требуется больше затрат сил и времени. Однако при таком способе практически исключается загрязнение посторонних поверхностей, работать можно и при ветре.

Состав наносится в 1-2 слоя, рекомендуется делать покрытие толщиной в 20 мкм. Расход материала зависит от состояния поверхности и ее формы. На обработку 1 м² уходит от 60 до 120 граммов.

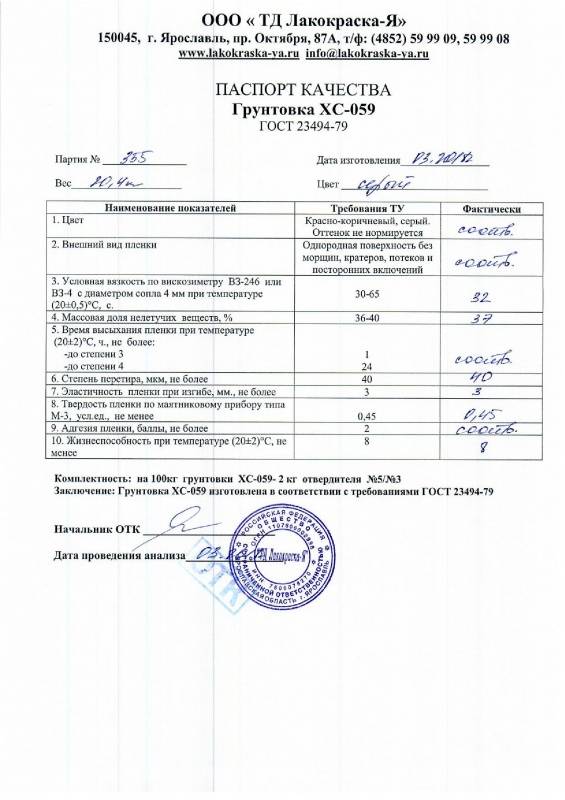

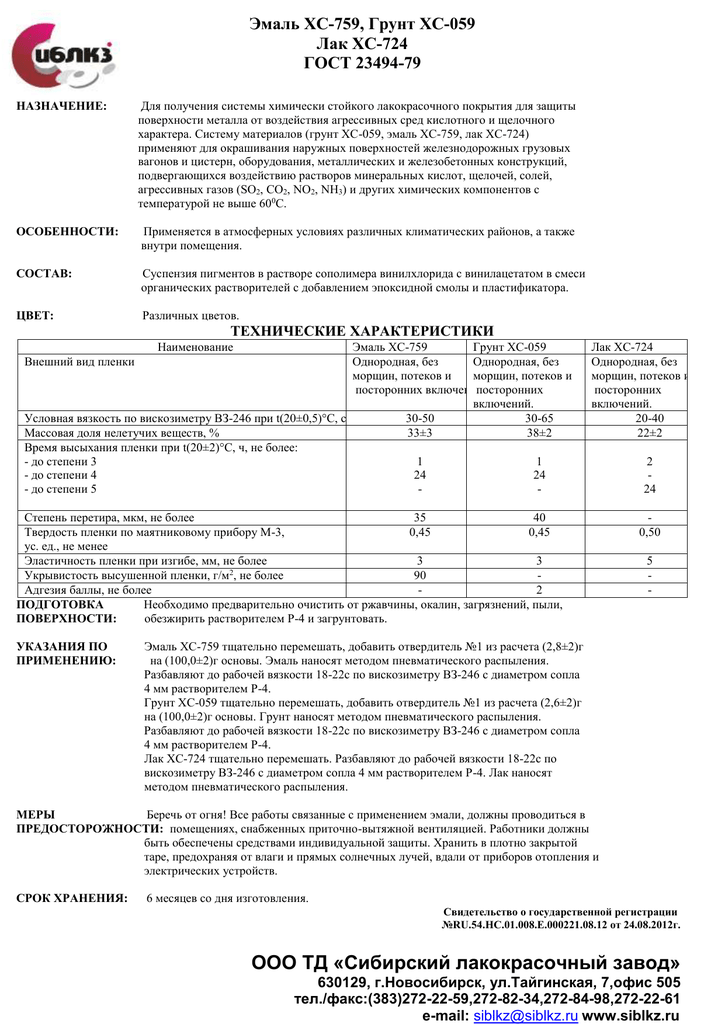

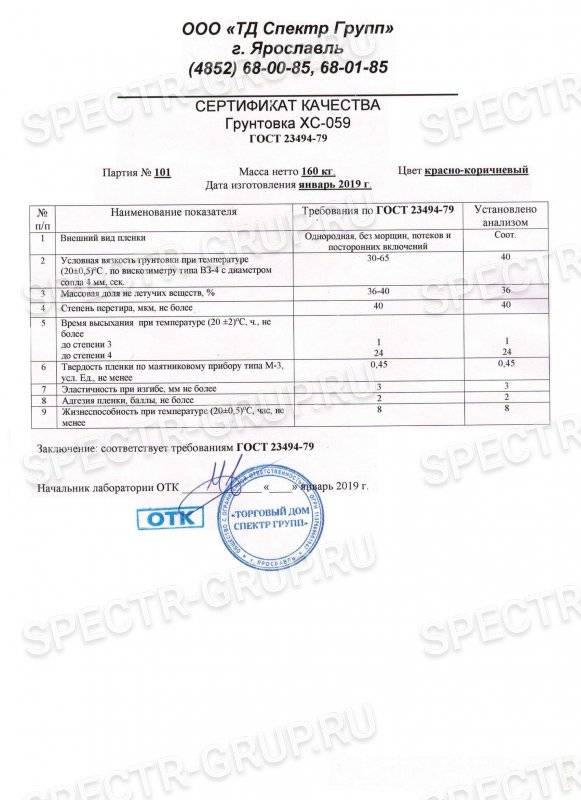

Особенности грунтовки ХС-059

Средство отличается устойчивостью к неблагоприятным воздействиям различных химических веществ и хорошей адгезией (сцеплением с поверхностями). Технические характеристики грунта, не имеющего посторонних примесей, следующие:

1. Цвет пленки — красно-коричневый.
2. Условная вязкость – 30–65 с (при температуре 20±0,5 °С). Определяется по прибору ВЗ-246 (вискозиметру), диаметр сопла которого составляет 4 мм.
3. Массовая доля нелетучих веществ (для эмалей) – 36–40%.
4. Степень перетира (показатель, определяющий размеры максимально крупных частиц) – не более 40 мкм.
5. Твердость полученного слоя – ≥0,45 условных единиц (по маятниковому прибору М-3).
6. Эластичность при изгибе – ≤3 мм.
7. Жизнеспособность – ≥8 ч (температура 20±2 °С).
8. Адгезия – ≥2 балла.

Важно! Покрытие отличается устойчивостью к неблагоприятным внешним воздействиям

Нанесение

Делается это кисточкой, валиком или пульверизатором. Соблюдаются два условия: температура воздуха – от -10 до +30 градусов, а поверхность – сухая и чистая.

Сначала тщательно перемешивают состав. Разбавляют универсальным растворителем Р-4, а при его отсутствии – Р-4А или обычный ацетон. Им же потом моют инструмент. Категорически запрещается растворять уайт-спиритом или растворителем Р-646 (647).

На видео можно ознакомиться с процессом нанесения ХС 010:

Допускается добавление отвердителя за 3-4 часа до нанесения (1% от массы грунтовки). С отвердителем состав затвердеет через 5-6 часов. Расчетный расход при однослойном покрытии – 100-120 грамм на квадратный метр площади.

Хранят в недоступном для детей месте. В сухом темном месте грунтовочный состав ХС 010 хранится до года. При загустевании разбавляют растворителем Р-4.

Растворитель Р-4

НАНЕСЕНИЕ

Подготовка поверхности

Осуществляется по ГОСТ 9.402 (степень очистки от окислов -2, степень обезжиривания -1) или по МС ИСО 8501-1 ( до степени Sa ½ или St3).

Очистить поверхность от пыли, грязи, старых лакокрасочных покрытий, масляных пятен, слабоудерживаемых частиц и  следов коррозии. Удалить ржавчину дробеструйной или пескоструйной очисткой, или провести тщательную ручную и механическую инструментальную очистку. Металл без следов коррозии  обезжирить растворителем Р-4. Окрашиваемая поверхность должна быть сухой.

Способы нанесения
Пневматическим распылением, допускается окрашивание отдельных участков кистью.
Условия при нанесении
Перед применением необходимо убедиться, что основа грунтовки хорошо перемешана и однородна по всему объему тарного места. Для приготовления грунтовки отвердитель необходимо смешать с основой в соотношении, указанном в документе о качестве на каждую партию материала и тщательно перемешивать не менее 10 минут. При необходимости материалы перед применением могут быть разбавлены до рабочей вязкости (14-25 сек по ВЗ-246 с соплом 4мм) растворителем Р-4. Подготовленную грунтовку наносить на поверхность защищаемого материала пневматическим распылением при температуре окружающего воздуха от минус 10оС до плюс 30оС и относительной влажности не более 80 %. Для исключения конденсации влаги температура поверхности должна быть выше точки росы не менее чем на 3оС

После высыхания слоя (1 час при температуре 20оС) наносят последующие слои.
Меры предосторожности

Грунтовка ХС-059 огнеопасна! Не работать вблизи открытых источников огня.

Работы производить при хорошей вентиляции, в резиновых перчатках, с использованием индивидуальных средств защиты.

Не допускать попадания в органы дыхания и пищеварения. При попадании материала на кожу промыть ее теплой водой с мылом

Данная информация основана на имеющихся у нас результатах лабораторных испытаний и практическом опыте применения. По мере ее пополнения и совершенствования материалов, мы оставляем за собой право изменять указанные выше сведения без дополнительного уведомления.

Меры предосторожности

В жидком состоянии грунтовка огнеопасна, ее пары токсичны. Не допускается хранение и проведение работ с использованием ЛКМ вблизи огня. Обработка поверхностей грунтом ХС-010 должна проводиться в средствах защиты (респиратор, очки и перчатки). Необходимо обеспечить хорошую вентиляцию. По завершении работ помещение нужно тщательно проветрить.

Держать ХС-010 нужно в темном, сухом, недоступном для детей месте. При соблюдении условий хранения грунт ХС-010 сохраняет свои первоначальные характеристики до 1 года.

Многофункциональность, надежность и высокое качество грунтовки ХС-010 в сочетании с невысокой ценой и экономичным расходом делают этот продукт незаменимым во всех сферах применения, где необходима антикоррозийная защита металлоконструкций и элементов из железобетона.

Назначение и применение

Разработан грунт в соответствии с ТУ 6-21-51-90 для защиты металла и железобетона от щелочей, кислот, газов, солевых растворов и атмосферных воздействий (повышенная влажность, туман, дождь, снег). Праймер ХС-010 обеспечивает долгосрочную защиту, допускается применение на бетоне.

Основные области использования:

1. Производство. Антикоррозийная защита станков, различных механизмов, металлических стеллажей, тележек.
2. Дорожное строительство. Грунтование осветительных мачт вдоль дорог, опор мостов и различных элементов вертикальной дорожной разметки.
3. Строительство домов. Защита металлических конструкций и элементов (арматура, каркасы, межэтажные перекрытия, кровля, ограждения).
4. Жилищное хозяйство. Покрытие металлических оконных отливов, труб водоснабжения и отопления, газовых трубопроводов, детских площадок, оград палисадников.
5. СТО. Обработка направляющих в смотровых ямах, подъемников, стеллажей, подготовка автомобильных прицепов под покраску.
6. Индустриальное применение. Подготовка к покраске, защита от коррозии оборудования и металлоконструкций, которые подвергаются воздействию различных агрессивных сред и механическим нагрузкам.

Правила окрашивания

Первым делом необходимо подготовить металлическую поверхность. Для этого металл очищается от грязи, коррозии, ржавчины, масла, жира, и других загрязнений. Обезжирить основание можно ксилолом или уайт-спиритом. После этого подготавливается эмаль ХС-759, в соответствии с инструкцией соединяется и перемешивается основа с отвердителем. Когда оба компонента будут тщательно перемешаны, необходимо выждать 10-15 минут, спустя это время добавляется растворитель, которого должно быть не больше 20% от объема эмали. Окрашивание выполняется по следующей схеме:

1. Наносится один или два слоя грунтовки ХС-059. Каждый слой должен полностью высохнуть.
2. Грунтованная поверхность покрывается двумя, тремя или четырьмя слоями краски ХС-759. Каждый следующий слой наносится только после высыхания на отлип предыдущего покрытия.
3. Когда эмаль полностью высохнет, наносится одним или двумя слоями лак ХС-724.

Итоговая толщина всех слоев должна составлять 70-150 мкм, благодаря такой толщине защита металла будет максимальной. Во время нанесения грунтовки, краски и лака температура воздуха должна быть в диапазоне от 5 до 30 градусов, влажность воздуха не должна превышать 80%. Наносится лакокрасочный материал с помощью кисточки или посредством распыления из пульверизатора. Каждый нанесенный слой должен подсыхать минимум 1 час. По завершении малярных работ все используемые инструменты очищаются с помощью ацетона или толуола.

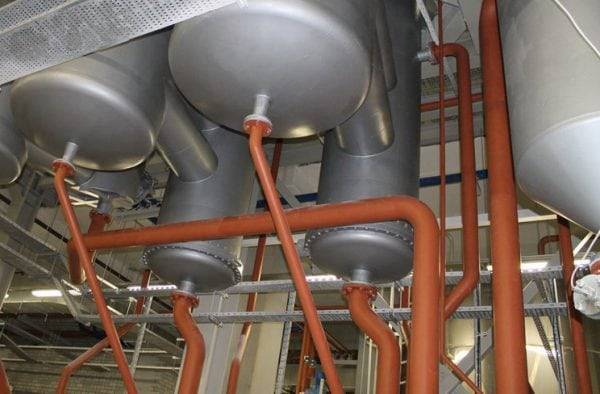

Области применения

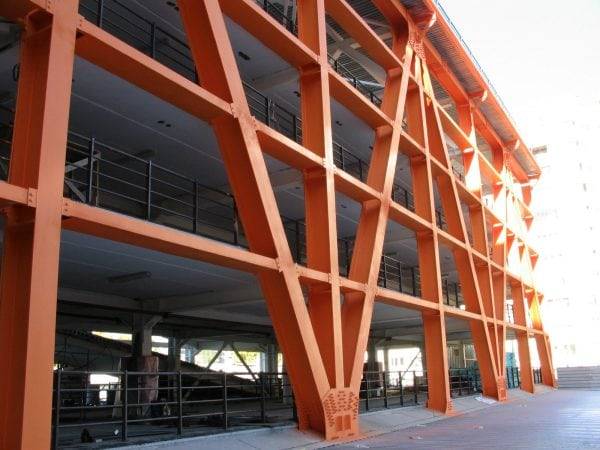

Грунт ХС-010 предназначен для долгосрочной защиты от коррозии металлических и железобетонных конструкций, допускается нанесение на бетон. Рассмотрим основные направления использования грунтовки ХС-010.

• Промышленное применение в дорожном строительстве. Применяется для грунтования элементов вертикальной разметки дорог, опор мостов, заградительных сооружений, мачт городского освещения.
• На производстве. Покрытие стеллажей, кран-балок, тележек, запорных механизмов, станков.

• В быту. Грунтование металлических подоконников, детских площадок, газовых магистралей, труб водоснабжения и отопления. Покрытая этим грунтом, ограда долго не потребует повторной окраски.

• В гараже. Обработка ворот, стеллажей, направляющих смотровых ям, тельферов, подготовка под покраску автомобильных прицепов.
• На стройке. Защита фундаментов, металлических и железобетонных каркасов, перекрытий между этажами, арматуры, садового инструмента, заборов, ворот, металлической кровли.

Меры предосторожности

Грунтовочное средство пожароопасное, и поэтому с ним нельзя проводить работы около открытых источников огня. Так как пары грунтовочного средства весьма токсичные, следует избегать их попадания в дыхательные органы и пищеварительную систему. Если состав попадет на кожный покров, его следует быстро смывать теплым раствором воды и мыла. Если он попадет в глаза, следует промыть слизистую холодной чистой водой и сразу после этого обратиться за медицинской помощью. Работу по грунтованию поверхности следует провести с применением индивидуальных средств защиты (маски, очки, противогазы, респираторы и перчатки). Помещение, где будут выполняться работы по обработке, должно хорошо проветриваться и при грунтовании, и после него

Перевозить грунтовку ХС-010 в целой заводской таре можно всеми видами транспорта, важно чтобы был температурный режим от -30 градусов до +30, а еще не было воздействий на состав со стороны осадков. Хранить грунтовку в упакованном виде можно в сухих и темных помещениях, в которых температура будет от -20 до +30 градусов

Срок хранения от даты изготовления будет равна 6 месяцам. Когда истечет этот срок, грунтовку можно применять, но лишь после проверки ее на соответствие ТУ 6-21-51-90.

Особенности и характеристики грунтовки

Поверхности обрабатываются средством ХС-068 перед последующим нанесением эмалей ХВ и ХС. После окончательной покраски покрытие выдерживает температуры в диапазоне от -30 °С до +60 °С.

ЛКМ ХС-068 представляет собой смесь пигментов и наполнителей, растворенных в виниловом сополимере. Основные технические характеристики состава следующие:

• условная вязкость составляет 30-70 секунд при +20 °С;
• уровень адгезии оценивается максимум в 3 балла;
• нелетучие компоненты присутствуют в количестве от 17 до 20 % от общего объема;
• степень перетира не превышает 50 мкм.

Характеристики состава обеспечивают надежную защиту оборудования и конструкций от воздействия минеральных кислот и щелочей.

Характеристики

ХС-04 изготавливается по специальной технологии на основе винилацетата и винилхлорида. В сертификате соответствия указывается использование определенного пигмента. Материал имеет ограниченную цветовую гамму. Обычно это красно-коричневый оттенок или темный коричневый цвет.

Среди основных технических характеристик можно отметить:

• быстрое высыхание (как у эмали) — при температуре 20 – 25 °C не более 3 часов;
• экономичный расход — на 1 кв. м составляет 80 – 110 г;
• присутствие нелетучих веществ к массе — 46 – 49 %;
• толщина одного защитного слоя — 17 – 20 мкм;
• хорошая адгезия, составляющая по шкале 2 балла;
• расход на один слой по металлу — от 80 до 110 г/м2, при грунтовании бетона материала тратится в два раза больше, точное значение рассчитывается в зависимости от пористости основания.

Важно! Срок хранения ХС-04 — полгода с момента изготовления на заводе. По просьбе заказчика возможна расфасовка в его тару

Свойства грунта определяются его составом. Материалу свойственны:

• водостойкость;
• устойчивость к прямому воздействию кислот, щелочей, солей;
• прекрасная сцепляемость с поверхностью;
• устойчивость к низким, средним и умеренно высоким (до +60 °С) температурам, допустим кратковременный нагрев до +120 °С.

Обратите внимание! Грунт обладает исключительно гладкой поверхностью с минимальным размером пор

Нанесение: условия, инструмент и технология

Поверхность должна быть очищена от загрязнения и обезжирена. Допускаются тёмные пятна на металле после окалины (по ГОСТ 9.402 (степень очистки от окислов – 2, степень обезжиривания — 1) или по МС ИСО 8501-1 (до степени Sa2 ½ или St3)).

До нужной консистенции грунтовка разбавляется растворителем марки Р-4. А инструмент после работы можно мыть Р-4, Р-4А, толуолом, ацетоном.

Компоненты грунта ХС-059 соединяются непосредственно перед применением и тщательно перемешиваются в течении 10 минут. После смешения компонентов смесь жизнеспособна порядка 8 часов.

Особенность материала — широкий диапазон температур нанесения: от -10 до +30 градусов по Цельсию. То есть наносить грунт можно и зимой. Важный момент: температура поверхности была выше температуры точки росы при данной влажности хотя бы на три градуса.

Инструменты: состав наносится пульверизатором (краскораспылителем), но допускается применение валика или кисти.

Количество слоев — не более двух. Толщина каждого порядка 20—25 мкм.

Второй слой наносится через час после первого, а общее время высыхания до отлипа — 1 час, до поверхностного отвердения — 3 часа. Общее время полного высыхания — не более чем 24 часа.

При работе примите меры по защите органов дыхания и кожи — пользуйтесь респиратором и резиновыми перчатками. Не работайте вблизи открытого огня!

Грунтовка имеет сильный запах, который выветривается за сутки. Все работы ведутся обязательно при наличии вентиляции!

Теоретический расход порядка 130—165 грамм на квадратный метр.

После отвердения не реагируют на растворители и другие воздействия.

Нанесение

Для покраски металлоконструкций с использованием грунтовки применяется стандартная схема несения многослойных покрытий. Эта схема подробно описана в ГОСТ 9.402-2004. Окраска проходит в несколько этапов.

1. Подготовка поверхности. Удаляем рыхлую ржавчину, наледь и остатки старой краски металлической щёткой, зашкуриваем поверхность.
2. Обезжиривание. Обдуваем поверхность сжатым воздухом из компрессора. Обезжириваем салфеткой, смоченной в растворителе Р-4 или Р-4А. При отсутствии компрессора воспользуемся пылесосом или щёткой-смёткой.

3. Наносим распылением грунт ХС-010 в 2 слоя с промежуточной сушкой «на отлип» в течение часа. Работы рекомендуется производить при температуре от -10 до +30 градусов. Давление 2,5 -3,5 бар, дюза — 1,8 мм. Толщина каждого слоя 20-35 мкм. Возможно безвоздушное распыление. При необходимости разбавить растворителем Р-4. При нанесении кистью или валиком расход 150 г/м², однако, инструкция не оговаривает такой способ нанесения, поэтому нанесение иным способом, кроме распыления, возможно только на неответственных элементах для личного применения.

4. Наносим эмаль. Оптимально использовать эмали ХС, ХВ и ХЧ, например, ХС-759 в 2 слоя. Сушка 1-2 часа при 20 градусах.
5. Наносим лак ХС-76. Сушим не менее трёх часов при температуре +20 градусов. При более низких температурах время высыхания увеличится.
