Профлист (профнастил): размеры листа, вес метра длины и квадратного метра, маркировка и ее расшифровка

Производство профнастила С8: основные размеры и требования к качеству готовой продукции

Профнастил С8 для забора и кровли изготавливают методом холодного проката по ГОСТ 24045-94 и ТУ 1122-079-02494680-01 из тонколистовой стали, толщиной от 0,5 до 0,7 мм. В качестве исходного сырья используются:

  1. Рулонная холоднокатаная сталь марок 01 и 220-350 по ГОСТ Р 52246-2004 с цинковым защитным покрытием по ГОСТ 14918.
  2. Оцинкованная сталь с полимерным покрытием по ГОСТ Р 52146-2003 и сталь с лакокрасочным покрытием по ГОСТ 30246.

В состав линии, на которой производится профнастил оцинкованный С-8, входит следующее оборудование:

  • разматыватель, на котором устанавливается рулон листовой стали;
  • формовочная машина (часто ее называют прокатным станом);
  • гильотинные ножницы;
  • приемное устройство;
  • маслостанция;
  • пульт с системой автоматического управления.

Весь процесс производства полностью автоматизирован, функция сменного персонала заключается в контроле процесса производства и наблюдении за работой оборудования.

Профлист c-8 имеет поверхность с гофрами в виде трапеций высотой 8 мм, шириной основания 62,5 мм и расстоянием между гофрами 52,5 мм. На современных прокатных станах, изготавливающих профнастил С8, размеры листа готовой продукции могут быть от 0,5 до 12 м.

Стандартом регламентируются следующие требования к характеристикам металлического профилированного листа С8:

  1. Профнастил кровельный С8 на лицевой стороне может иметь незначительные потертости и повреждения, не влияющие на целостность защитного покрытия.
  2. Профлист С-8 может иметь следующие отклонения: по высоте профиля ±1,0 мм, по ширине листа ±8,0 мм и длине листа ±10,0 мм.
  3. Профнастил для забора С-8 не должен иметь серповидность больше 1,0 мм на 1,0 м длины профиля при длине листа до 6,0 м и не больше 1,5 мм при длине листа более 6,0 м.
  4. Профнастил 8 мм не должен иметь волнистость листа на плоских участках больше 1,5 мм и 3,0 мм на отгибах кромки листа.

Маркируется оцинкованный профлист С-8 в соответствии с требованиями ГОСТ 24045-94. Так, обозначение «профлист С-8-1150-0,5» расшифровывается следующим образом:

  • С — стеновой;
  • 8 — высота трапеции профиля, мм;
  • 1150 — полезная (рабочая) ширина профиля;
  • 0,5 — толщина металла исходной заготовки из рулонной стали;

Что такое профнастил

Профилированные листы изготавливают из оцинкованного стального листа, который в цеха поступает в виде рулона. Как уже было сказано выше, производители предлагают три разновидности этого строительного материала:

  • оцинкованный;
  • оцинкованный окрашенный;
  • оцинкованный с полимерным покрытием лицевой стороны.

Так вот этот лист разворачивают и прокатывают через прокатный стан, в конструкции которого установлены валки, формирующие волну профилированных листов. То есть процесс создания формы – это холодный прокат. Никаких теплотехнических процессов. При этом размеры валков определяют размеры волн материала. При необходимости увеличить или уменьшить данный параметр, меняют валки.

Теперь, что касается разновидностей профнастила в плане защитных слоев. Сам по себе оцинкованный слой – отличная защита стали от коррозии металла. В таком состоянии профнастил прослужи до 10 лет. Если его лицевую сторону окрасить защитными красками, то срок службы увеличивается до 15, а в некоторых климатических условиях и до 25 лет. И покрытый полимером профнастил можно эксплуатировать до 50 лет. Но есть одно условие – нельзя повреждать защитные слои. Если это произошло, то срок эксплуатации тут же снижается до 5 лет.

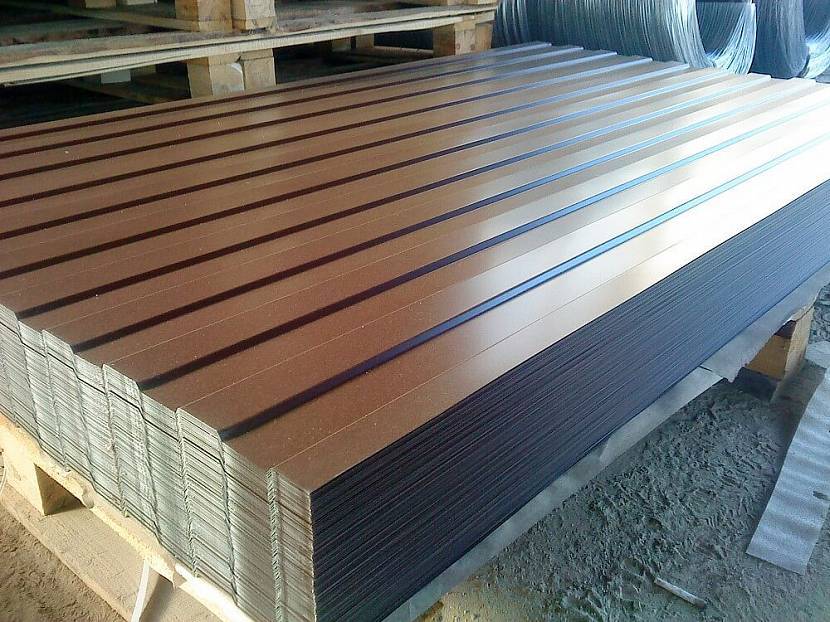

Профнастил, оцинкованный без дополнительных защитных слоевИсточник krsk.au.ru

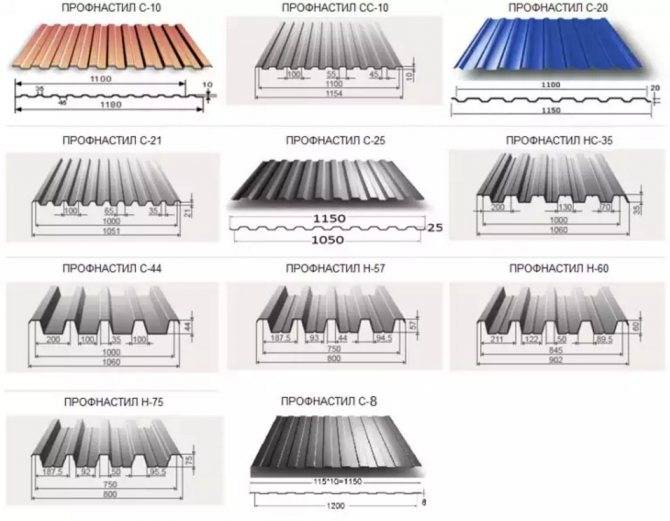

Теперь переходим к классификации профилированных листов. Здесь три основные позиции:


Основные виды профилированных листовИсточник hi.decorexpro.com

Профлист – передовой материал

Считается, что металлопрофиль был изобретен английским инженером Генри Палмером в 1820 году. Как и все новое, его профилегибочный станок получился довольно примитивным с позиции нашего времени. Однако это было поистине революционно-техническое событие. Благодаря преобразованию формы, лист металла приобретает совершенно другие механические характеристики. Причем, меняя размеры и очертания профиля, можно изменять эти свойства в очень широком диапазоне.

Например, из размеров листа металлопрофиля для крыши самый важный – это высота гофры. Ее форма также имеет существенное значение. Она чаще всего бывает трапециевидной, волнистой или кассетной, то есть в виде буквы П.

Это интересно: как считать погонный метр.

В то же время есть и некоторые ограничения в его использовании. К примеру, не рекомендуется применять профлист на низкоскатных крышах с углом наклона меньше 10 градусов. В этом случае на кровле в местах образования застоя влаги возникает повышенный риск коррозии материала.

Также поверхность металлопрофиля обладает сильными резонирующими свойствами, которые громко «дают знать о себе» во время дождя и града, поэтому нужна шумоизоляция. А высокая теплопроводность профнастила требует хорошей теплоизоляции при применении в качестве кровли в жилых домах мансардного типа.

Каково назначение профилированной стали

Профлист – это недорогой универсальный материал. Его используют для возведения ограждений, ворот, монтажа хозяйственных и промышленных строений, кровли. В зависимости от сферы применения, выбирают соответствующий тип материала:

  1. Стеновой отличается высотой ребер от 2,5 до 20 мм. Его используют для отделочных работ внутри и снаружи помещения.
  2. Заборный профлист предназначен для обустройства временных или постоянных ограждений. Высота гребня волны или ребра – от 20 до 44 мм.
  3. Кровельный профлист можно использовать для крыши или облицовки стен. Конструкция отличается наличием специальных канавок для стока воды. Ребра по высоте варьируются от 44 до 57 мм.
  4. Самый прочный тип профилированных листов – несущий. Высота гребня начинается от 57 мм. Используется в строительстве зданий и сооружений.

Коротко о главном

Размеры профнастила С21 с лёгкостью позволяют назвать материал универсальным. Он подходит и для строительства ограждений, и для создания кровель с углом наклона как до 15 градусов, так и больше. Главное – правильно подбирать толщину материала и шаг обрешётки в случае возведения крыши.

Но даже на этом сферы использования материала не заканчиваются. Профлист С21 прекрасно подходит для строительства хозяйственных помещений, а иногда его используют и для быстрой постройки торговых зданий и ларьков.

Выпускается материал с цинковым или полимерным защитным покрытием. Да, второй вид стоит дороже, но зато можно выбрать более чем из 30 вариантов оттенков! И прослужит такой забор или крыша существенно дольше – от 20-30 лет.

Качество профлиста для забора имеет значение

Минимальная толщина составляет четыре миллиметра. Металл является слишком тонким, подвержен любой деформации. Дачники отличаются бурной деятельность, однако задев ограждение, скажем, тележкой, получится очень легко оставить неисправимый след, чаше вмятину. Избегая аналогичных неприятностей, для заборного материала используется более толстый металл около семи миллиметров. Подобная величина обеспечивает надежную защиту, сломать ограждение почти сантиметровой толщины – невероятно сложная задача.


Толщина металла для забора из профнастила

Прокатная сталь – основная составляющая изготавливаемых производителями заготовок. Высокая точность работы прокатных станков помогает создавать прочные, удобные, надежные конструкции. Именно поэтому секции используются практически повсеместно: качественные образцы стоят сравнительно недорого. Окружить дом кирпичной оградой будет гораздо дороже, поэтому пока неоспоримое первенство удерживают прокатные блоки.

Стандарты технологии изготовления ограждений предписывают использовать профиль одинаковой ширины, хотя дизайнерские решения могут предполагать одновременно несколько цветовых гамм. Края обязательно должны быть обработаны, отшлифованы, никаких металлических кусочков стружек, заусенцев

Покупая товар частных производителей, следует большое внимание уделить качеству


Стандартные размеры профлиста для забора

Красиво оградить свой дома – дело несложное. Ежедневно люди пытаются отделяться, обосабливая свои дома, укрывая свое имущество. Ограждать свое жилище было нормально издревле, поэтому первостепенно поставить цель сделать самое надежное ограждение, которое максимально защитит участок. Выстраивая бетонные, каменные, кованые крепости необходимо понимать, что итоговая стоимость постройки, тяжесть, заливного фундамента создадут дополнительные проблемы. Именно поэтому многие частники предпочитают использовать металлопрофильный лист, для которого создано множество стандартов.

Размеры профиля и качество кровли

Крыша обеспечивает комфорт всего дома. При подборе ее покрытия нельзя допустить ошибки. Что понимают под правильным выбором кровельного материала:

  • размер профлиста для кровли обеспечивает минимальное количество поперечных и боковых стыков;
  • вес листов не создает дополнительную нагрузку, требующую усиления фундамента;
  • вид гофры соответствует типу обрешетки, форме крыши;
  • технические, эксплуатационные характеристики профиля являются оптимальными для условий климата и предполагаемых нагрузок на крышу;
  • внешний вид покрытия органично вписывается в дизайн строения, общий ансамбль участка.

Всем этим пунктам удовлетворяет кровля из профнастила. Этот кровельный материал характеризуют такие качества:

  • небольшой вес;
  • декоративное, вместе с тем, защитное внешнее покрытие профилей металлических;
  • простота монтажа и возможность проведения «латочного» ремонта;
  • широкий выбор размеров и расцветок.

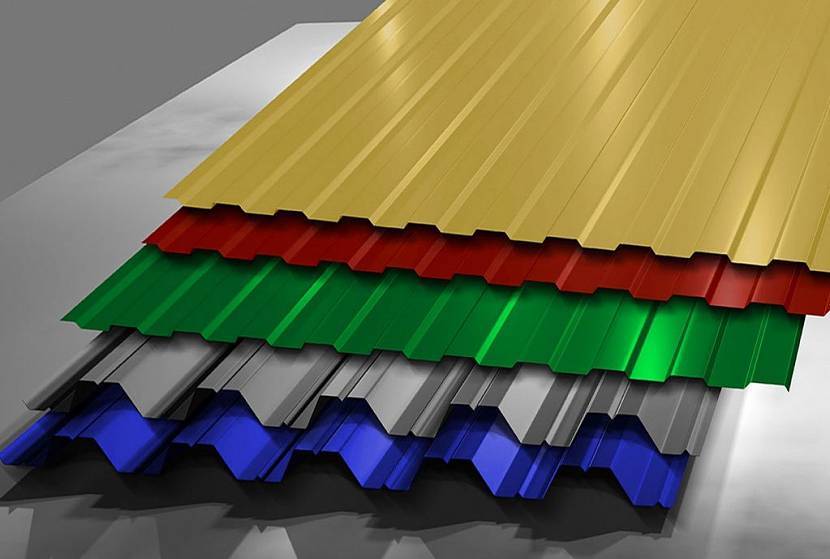

Профлисты бывают разных расцветок и размеровИсточник wapand.sayt.im

Сферы применения марки С21

Несмотря на «стеновую» маркировку, размеры листа профлиста С21 позволяют использовать его для решения разных строительных задач. Самые популярные из них:

  • создание кровли на плоских и покатых крышах, в том числе на жилых и производственных зданиях;
  • реконструкция устаревших внешних стен путём их обшивки листами С21;
  • строительство заборов дач, частных домов и промышленных территорий, в том числе – временных ограждений;
  • возведение хозяйственных и промышленных построек;
  • создание жёстких перегородок с возможностью утепления;
  • сооружение сэндвич-панелей;
  • использование листов малой и средней толщины для создания облицовки с утеплением;
  • строительство гаражей, павильонов и торговых ларьков.

Пример стационарного торгового киоска из профлистаИсточник mod-b.ru

Особенности обрешётки при использовании листов С21

Главным условием для правильного использования профнастила С21 в качестве кровельного материала считается корректное обустройство обрешётки. Только в этом случае изделия прослужат не менее 20-30 лет при наличии полимерного защитного покрытия.

Указанная толщина материалов – оптимальная. Можно применять листы 0,8 мм, если здание выдержит возросшую нагрузку. А вот меньше 0,5 мм для кровли не рекомендуется.

Обрешётка крыши перед монтажом профнастила С21Источник remontnik.ru

Виды листового проката

По способу обработки стали различают горячекатаный металлический лист и прокат холодный — оба эти вида бывают оцинкованными или с полимерным напылением, окраской. Покрытие наносится на обе стороны или одну из них. Для изготовления гофролиста используют способ холодного профилирования мощным прессом. Другая оригинальная разновидность изделия — металлочерепица.

Основное применение гнутых плоскостей находится в строительстве: облицовка стен, ограждение территорий, укладка кровли и устройство перекрытий из заливного бетона по профнастилу. Размеры листа изменяются от высоты волны — по этому признаку различают 3 основных вида изделий:

  1. Стеновые — они выделяются меньшими толщиной и изгибом трапеций (от 8 до 21 мм), более низкой несущей способностью. Мелкое гофрирование позволяет получить при изготовлении большую ширину профнастила: под пресс идёт лента 1250 мм, и конечный размер определяется высотой трапеций. Применяются главным образом для обустройства заборов и обшивки стен каркасных металлоконструкций.
  2. Кровельные или универсальные листы имеют волны 20―100 мм. Такой сортамент чаще всего используют для укладки на крышу.
  3. Несущие профлисты. Размеры листов против стеновых значительно заужены, поскольку трапеции крупнее — от 75 мм и выше 100. Сфера применения — изготовление контейнеров, строительство гаражей, ангаров: везде, где конструкции подвергаются значительным нагрузкам.

https://youtube.com/watch?v=XL7aTq7cOiQ

Из чего делают профнастил

Чтобы понять, что такое профнастил, достаточно разобраться в его составе. Основой является холоднокатаная сталь. Ее покрывают слоем цинка или защитного полимера с алюминием. В процессе прокатки металл изгибают, получая волны или ребра нужной высоты. Чем большей прочности нужно добиться, тем выше будет гребень. Существует несколько вариантов готовых профлистов:

  1. Стальные без защитного покрытия. Пригодны в качестве недорого временного материала.
  2. Оцинкованные. Используются для ограждения, ворот.
  3. Из меди. Подходят для внутренних перегородок и оформления стен.
  4. Из алюминия. Предпочтительны для кровли.

Классификация профнастила

Рассмотрим, какой бывает профнастил.

В зависимости от эксплуатационных характеристик и сферы использования выделяют его следующие категории:

  1. Стеновой — имеет наименьшую толщину стального базиса и высоту волны. Его арактерная низкая несущая способность обусловлена именно этим. В основном используется как профильный материал для возведения различных ограждений и обшивки стен.
  2. Несущий — сталь имеет большие габариты по сравнению с ранее рассмотренной категорией. Имеет высокую несущую способность. Применяется в строительстве гаражей, контейнеров, ангаров. Может использоваться в качестве кровельного материала при перекрытии помещения с односкатной или плоской крышей, имеющего большую площадь.
  3. Универсальный (кровельный) — обладает усредненными техническими характеристиками между рассмотренными выше двумя категориями. Его в основном используют для крыши.

Помимо этого, профнастил подразделяется по его покрытию на следующие виды:

  1. Оцинкованный — сталь покрывается цинком. Стандартная плотность по немецкому стандарту DIN EN 10143 составляет 275 г/кв. м. Срок его службы составляет 20 лет. Чем меньше слой данного металла, тем меньший срок службы имеет профнастил. Цинк обладает свойством летучести, в связи с чем меньший его слой быстрее обнажит стальное ядро рассматриваемого товара, что будет способствовать его более быстрому повреждению коррозией.
  2. Алюмооцинкованный — имеет большую коррозийную стойкость. Срок службы — до 30 лет.
  3. С полимерным покрытием — из синтетических смол и пластмассы, с яркой окраской. Срок службы — 50 лет.

Технология производства

Стеновой профнастил марки С8 изготавливают методом холодного проката из стальных заготовок, толщина которых составляет 0,7-0,8 мм, согласно требованиям ТУ 1122-079-02494680-01 или ГОСТ 24045-94. В линию по производству этого материала входит разматыватель, в который устанавливается рулон тонколистовой стали марки 220, формовочная машина, придающая заготовкам нужный рельеф, а также гильотинные ножницы, производящие нарезку листа в размер, и цех покраски. Процесс изготовления профлиста обычно полностью автоматизирован, поэтому стандарты качества поддерживаются на высоком уровне. Для производства профнастила с8 используют следующие виды сырья:

  • Холоднокатаная рулонная сталь марок 220-350, изготовленная по ГОСТ Р 52246-2004, с защитным покрытием из цинка, нанесенным согласно требованиям ГОСТ 14918.
  • Оцинкованная сталь с защитно-декоративным полимерным покрытием по ГОСТ Р 52146-2003 или односторонним лакокрасочным покрытием согласно ГОСТ 30246.

Из чего делают профнастил

Чтобы понять, что такое профнастил, достаточно разобраться в его составе. Основой является холоднокатаная сталь. Ее покрывают слоем цинка или защитного полимера с алюминием. В процессе прокатки металл изгибают, получая волны или ребра нужной высоты. Чем большей прочности нужно добиться, тем выше будет гребень. Существует несколько вариантов готовых профлистов:

  1. Стальные без защитного покрытия. Пригодны в качестве недорого временного материала.
  2. Оцинкованные. Используются для ограждения, ворот.
  3. Из меди. Подходят для внутренних перегородок и оформления стен.
  4. Из алюминия. Предпочтительны для кровли.

Вес профлиста для крыши

Вес кровли — один из важнейших показателей, который следует учитывать при её обустройстве. Он определяет давление, оказываемое кровлей на стропила и несущие стены. При проведении расчётов удобно оперировать весом одного квадратного метра материала. Тогда, зная общую площадь, можно просчитать вес всего покрытия.

В наибольшей степени вес профлиста определяют следующие факторы:

  • состав и толщина металла. Профлист в основном производится из стали. Вес квадратного метра оцинкованной стали при толщине 0,5 мм составляет примерно 3,84 кг, а при толщине 0,7 мм — 5,41 кг;
  • толщина слоя цинка, используемого в качестве защитного покрытия. Слой цинка может весить от 220 до 275 г/м2. Чем он толще, тем тяжелее лист, но тем он долговечнее;
  • защитный полимерный слой. Он может делаться из различных материалов: пластизола, пурала, полиэстера, ПВДФ. Вес слоя зависит от толщины его нанесения. У полиэстера она составляет 0,025 мм, пурала — 0,050 мм, пластизола — 0,2 мм. Учитывая это, вес листа профнастила с покрытием из полиэстера (при прочих одинаковых характеристиках) будет 3,6 кг, ПВДФ — 4,5 кг, пурала — 5 кг, пластизола — 5,5 кг;
  • высота профиля и форма рельефа. Чем выше профиль и сложнее рельеф, тем тяжелее лист.

Расчёт веса квадратного метра профильного листа

Вес профлиста с полимерным покрытием состоит из веса металла, цинка и полимера.

Для проведения расчёта нам необходимы некоторые исходные данные:

  • плотность стали — 7,85 т/м3;
  • плотность цинка — 7,12 т/м3;
  • плотность полимера — 1,5 т/м3;
  • толщина полимерного покрытия — 0,05 мм (пурал).

Таблица: толщина цинкового покрытия листа металла в зависимости от класса

Класс покрытияцинкаТолщинапокрытия, мм
10,0381
20,0216
Z-1000,0208
Z-1400,0212
Z-1800,0260
Z-2000,0297
Z-2750,0405

Расчёт производится по формуле: M = t ∙ l ∙ h ∙ p, где t — толщина материала, l — длина, h — ширина, p — плотность.

Для примера произведём расчёт веса листа металла площадью 1 м2 и толщиной 0,8 мм с оцинкованным покрытием класса Z-200 и полимерным покрытием из пурала:

  • вес квадратного метра металла без оцинкованного покрытия толщиной равен 0,8 ∙ 1 ∙ 1 ∙ 7,85 = 6,28 кг;
  • вес оцинкованного покрытия класса Z-200 равен 0,0297 ∙ 1 ∙ 1 ∙ 7,13 = 0,21 кг;
  • вес полимерного покрытия из пурала равен 0,05 ∙ 1 ∙ 1 ∙ 1,5 = 0,08 кг.

Складывая все результаты, получаем 6,57 кг.

В целом вес квадратного метра кровельного профлиста находится в пределах 5,4–12,4 кг, но чаще всего он укладывается в диапазон 6,0–8,0 кг.

Вычисление веса кровельного профлиста при помощи таблицы

Вес необходимой марки профнастила можно быстро найти в специальных справочных таблицах.

Таблица: вес квадратного и погонного метра профильного листа в зависимости от марки

МаркапрофнастилаТолщина,ммВес погонногометра, кгУдельный вес кг/м2
Профнастил несущий
Н57–7500,76,58,67
Н57–7500,87,49,87
Н60–8450,77,48,76
Н60–8450,88,49,94
Н60–8450,99,311,01
Н75–7500,77,49,87
Н75–7500,88,411,02
Н75–7500,99,312,4

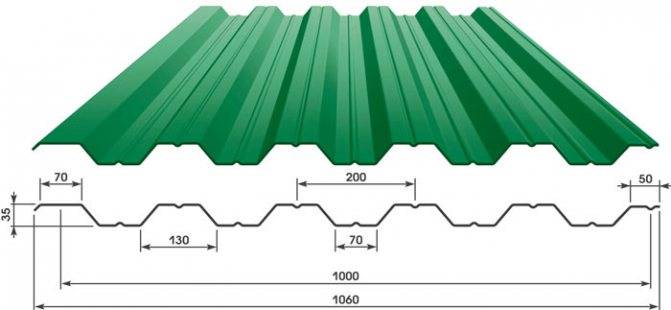

Профнастил типа НС
С35–10000,55,45,4
С35–10000,555,95,9
С35–10000,77,47,4
С44–10000,55,45,4
С44–10000,555,95,9
С44–10000,77,47,4
Профнастил стеновой
С21–10000,55,45,4
С21–10000,555,95,9
С21–10000,77,47,4

Можно сравнить вес квадратного метра профнастила с другими кровельными материалами. Он почти в полтора раза легче битумной черепицы и в четыре раза легче шифера.

Профнастил является одним из самых лёгких кровельных материалов — он почти в четыре раза легче шифера

Вес кровельного пирога с покрытием из профнастила

Примерный вес 1 м2 материалов, из которых состоит кровельный пирог, составляет:

  • профлист — 6 кг;
  • гидро- и пароизоляция из полимерной мембраны — 1,5 кг;
  • утеплитель из минеральной ваты — 10 кг;
  • обрешётка из досок толщиной 2,5 см — 15 кг.

Сложив все приведённые данные, получим 32,5 кг. Используем поправочный коэффициент 1,1 — удельный вес кровельного пирога составит 35,75 кг. Конечно, он может немного различаться в зависимости от веса компонентов, но при стандартной толщине несущие стены и стропила выдерживают нагрузку до 250 кг/м2. Таким образом, при средних значениях веса материалов кровли мы имеем более чем семикратный запас прочности.

Положительные характеристики П-листа

Стоит упомянуть о положительных и отрицательных характеристиках. К положительным моментам употребления в строительстве профлистов можно отнести:

  • незначительный вес, заметно меньший, чем прочие материалы, которые предназначены для основания кровли, а этот факт позволяет заметно снизить расходы на его перевозки и организацию стропильной системы;
  • масса наиболее часто применяемого профлиста, размер которого 1 на 1 м², не превышает десяти кг;
  • продолжительный период службы, который обусловлен такими свойствами, как устойчивость антикоррозийного напыления к температурным перепадам, а также к появлению бактерий, вызывающих плесень и процессы гниения;
  • стройматериал выделяется прочностью и износостойкостью за счет отличной несущей способности, а это значит, что даже существенная нагрузка не окажется предпосылкой для разрушения напыления и быстрого износа материала;
  • легкость и скорость сборки, — по этой причине покрытие может быть сформировано при помощи профлиста самостоятельно, при этом не потребует использования каких-то специальных инструментов.

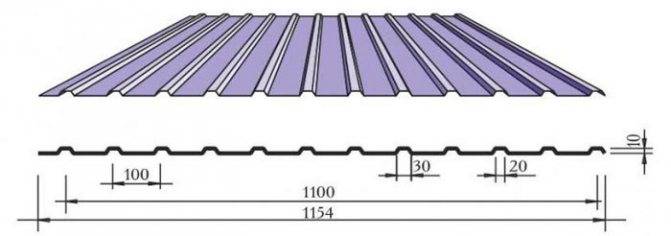

Маркировка и виды профнастила

По техническим характеристикам, рекомендуемой сфере применения классифицируют три вида профилированного настила:

  1. Маркировка «НС», «МП» или кровельный. Высота гофры профиля начинается от 8 мм, сформированы дополнительные ребра жесткости. Такой лист профнастила может иметь толщину от 0,55 до 0,8 мм, вес от 6,3 до 14,5 кг/м2. Он обладает высокой устойчивостью к механическим нагрузкам. Подходит для разнообразных типов кровельных работ.
  2. Маркировка «С» или профлист стеновой. Виды, размеры и цвета могут быть разными. Толщина основы не превышает 0,7 мм. Вес 1-го м2 варьируется в пределах 5,4-7,4 кг. Хорошо зарекомендовал себя как фасадная отделка. В кровельных работах стеновой лист может использоваться для козырьков, крыш в хозпостройках.
  3. Маркировка «Н» или несущий. Имеет самую большую толщину, усиленные ребра жесткости. Вес листов профиля толщиной до 1,2 мм может достигать 24 кг/м2.

Маркировка содержит не только буквенные обозначения, но и цифры, обозначающие размер профнастила:

  • первая цифра после буквы – высота волны;
  • вторая – ширина;
  • третья – максимальная длина профиля.

Каждый из видов профнастила пригоден для использования в качестве кровельного материала в зависимости от дизайна крыши, требований к эксплуатационным качествам.

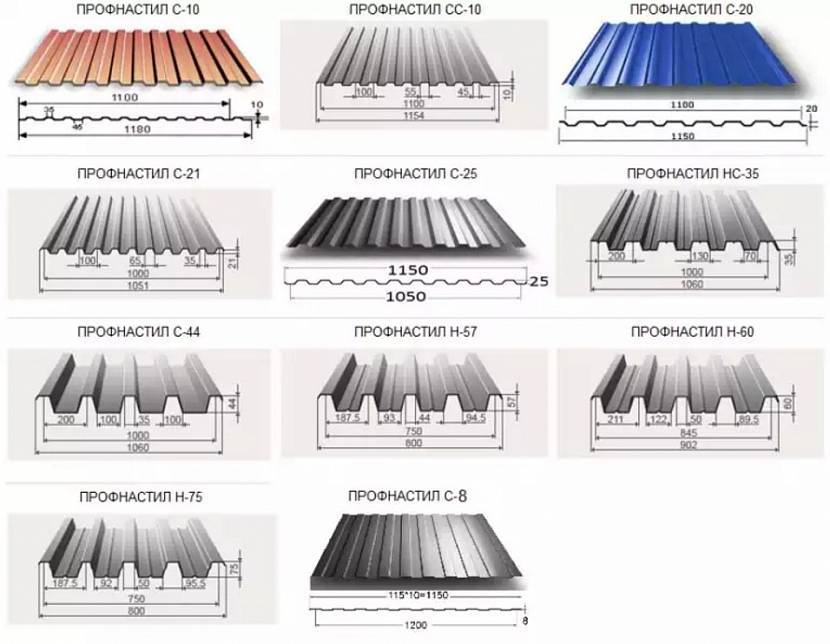

Разные виды маркировок профнастилаИсточник appl.su

Маркировка профлиста и ее расшифровка

Маркировка профлиста также описана в ГОСТе. В нем указываются все необходимые данные, кроме веса. А так, есть все размеры профлиста, название защитного покрытия с обеих сторон. Но чтобы читать расшифровку, надо знать на какой позиции какие символы, что отображают. Внешний вид маркировки профлиста на рисунке.

Как расшифровать маркировку профлиста и где тут указаны его размеры

На первой позиции стоит тип листа. Он прописан в предыдущем пункте: С — стеновой, НС — универсальный, Н — для настила. Конкретная область применения не указывается, но эту информацию обычно дают производители.

Размеры профлиста и материал

Вторая позиция тоже не вызовет много вопросов. Тут указаны размеры профлиста в миллиметрах. Только порядок величин необычный. Сначала указывается высота. Имеется в виду высота профиля. Затем идет ширина и толщина листа металла. Длина не указывается, обычно она обговаривается при поставке, так как может изменяться в широких пределах. Например, Н44-1000-0,8. Это несущий профиль с высотой волны 44 мм, шириной листа 1000 мм, из металлического листа толщиной 0,8 мм.

Такой профлист рекомендован для забора. Учтите, что чем выше высота профиля, тем жестче будет ограждение. Ну, и толщина листа тоже играет роль

На третьей позиции стоят буквы, по которым можно определить материал заготовки. То есть, какое первичное защитное покрытие было нанесено на металлический лист:

  • Если сталь оцинкованная, не стоит ничего.
  • Электролитическая оцинковка — ЭОЦП.
  • Алюмоцинковое покрытие — АЦ.
  • Алюминиевое покрытие — АЛ.
  • Алюмокерамическое — АК.

Например, Н57-750-0,8 АЛ. С размерами профнастила все ясно: высота листа 57 мм, ширина 750 мм, толщина стали 0,8 мм. Буквы АЛ обозначают покрытие алюминием. С этим, наверное, тоже понятно.

Лакокрасочное покрытие

В четвертой и пятой позиции отражен тип нанесенного лакокрасочного покрытия. Все типы красок и грунтовок, которые разрешает ГОСТ, приведены в таблице. В ней же отображена стойкость к химическому воздействию в зависимости от типа первичного защитного покрытия на металле.

Наименование и обозначение краскиОбозначение грунтовкиТолщина покрытия в мкмСтойкость к агрессивным средам при нанесении на цинковое покрытиеСтойкость к агрессивным средам при нанесении на алюмоцинковое покрытиеСтойкость к агрессивным средам при нанесении на алюминиевоепокрытие
Без покрытиянеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Эмаль ГФ-201710-12 мкмнеагрессивнаяслабоагрессивная с ограничениямислабоагрессивная с ограничениями
Полиэфирсиликоновые эмали МЛ-1202ЭП-020025-34 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Акрилсиликоновые эмали АС-1171, АС-5122ЭП-020025-30 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Органодисперсные краски ОД-ХВ-221АК-013840-50 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Эпоксидная грунтовка ЭП-014070-80 мкмслабоагрессивнаяслабоагрессивнаяслабоагрессивная
Полихлорвиниловые пластикаты ПЛ_ХВ-122АК-0138180-220 мкмслабоагрессивнаянеагрессивная с ограниченияминеагрессивная с ограничениями

Но стандарт разработан давно, а обновляются ГОСТы редко. За это время появились более надежные, чем краски, полимерные покрытия. Грубо говоря, профлист с полимерным покрытием к стандартным не относится. Но листы с полимерным покрытием более стойкие к выцветанию, лучше переносят погодные воздействия, ультрафиолет, более стойкие к механическим воздействиям. Так что не сказать, что они плохие. Дороже. Да. Но по эксплуатационным характеристикам лучше.

Покрытие не определить по внешнему виду. Отличить можно только оцинкованный от окрашенного

Вот такие еще покрытия могут быть:

  • Пурал. Обозначается PUR. Высокая стойкость к механическим воздействиям, истиранию.
  • PVDF. Поливинилиденфторид. Высокая стойкость к ультрафиолету. Хорош для кровель.
  • PVC (или ПВХ). Поливинилхлорид. Высокая степень защиты от коррозии. Хорош в регионах близких к морю.
  • AC. Акрил. Самое недорогое из полимерных покрытий. По отношению к вышеперечисленным уступает по стойкости к выцветанию и степени защиты.

В общем, саму маркировку профлиста и что она скрывает рассмотрели. Самое интересное, что обычно указывают только первые две позиции. Например, С 18-100-0,9, НС 44-100-0,6. Остальное надо либо смотреть в описании, либо узнавать у продавцов и дилеров.

Вес наиболее популярных марок материала

Профлист считается универсальным, поэтому может применяться для жилых сооружений, временных построек, гаражей или иных строений. Он может иметь полимерное покрытие или защитный слой из краски. Обладает разной толщиной и иными параметрами, поэтому пред выбором конкретных листов рекомендуется тщательно изучить их свойства. Особенно это относится к их весу на квадратный метр. Так как существует много видов профлиста, требуется оценивать характеристики каждой разновидности.

Стеновой профлист

Предназначается для обшивки стен строений, а также для формирования прочных и надежных ограждений. Для его производства используется качественная сталь, толщина которой варьируется от 0,5 до 0,7 мм, подробнее читайте: размеры профнастила.

Вес стенового профлиста зависит от его толщины, поэтому если толщина равна 0,45 мм, то вес листа на 1 кв. м. равен 4,52 кг, а вот при толщине 0,7 мм этот показатель равен 6,78 кг.

Несущий профнастил

Имеет высокий показатель несущей способности, поэтому выбирается для возведения прочных и долговечных ангаров, павильонов или аналогичных сооружений.

Для его изготовления используются специальные стальные заготовки, толщина которых варьируется от 0,7 до 1 мм. Вес так же зависит от толщины, поэтому если она равна 0,7 мм, то масса будет 8,67 кг/м2, а если она равна 1 мм, то масса будет 17,17 кг/м2.

Универсальный профнастил

Вес профнастила универсального требуется определять наиболее часто. Именно он используется в процессе формирования кровельного покрытия на разных строениях. Он представлен в многочисленных марках, причем каждая используется при тех или иных условиях. При выборе конкретной марки учитывается толщина листа и условия эксплуатации.

Таблица веса профнастила

Марка материалаТолщина листа в ммШирина листа в ммВес 1 м длины/1 м2 листа в кг
МП200,5011505,42/4,70
0,5511505,91/5,13
0,7011507,40/6,44
С210,5010005,40
0,5510005,90
0,7010007,40
С100,5010004,77
0,5510005,21
0,7010006,50
С80,5011505,40/4,70
0,5511505,90/5,13
0,7011507,40/6,43
НС440,5010005,40
0,5510005,90
0,7010007,40
НС350,5010005,40
0,5510005,90
0,7010007,40
Н1140,806008,40/14
0,906009,30/15,50
160010,30/17,17
Н750,707507,40/9,87
0,807508,40/11,20
0,907509,30/12,40
Н600,708457,40/8,76
0,808458,40/9,94
0,908459,30/11,01
Н570,707506,50/8,67
0,87507,49,87

Важно! Информация относительно веса 1 м2 является необходимой для правильного расчета основных показателей и параметров каркаса крыши, так как если эти параметры не будут учитываться, то велика вероятность, что сделанная стропильная система не будет справляться с нагрузками, что гарантирует опасность проживания в таком доме,

Длина листов для кровли

Максимальная длина профнастила для крыши ограничена возможностью прокатного стана и не превышает 14 м. Такой размер позволяет минимизировать количество соединений листов и увеличить прочность всего покрытия. Редко длина ската крыши на много превышает 14 м, а это значит, что горизонтальных стыков будет не более 2-х.

Высокая цена и трудности транспортировки длинных листов вывели в топ профнастил длиной 6 м. Но можно заказать любой вариант, что зависит от конструктивных особенностей крыши. Минимальная длина – 0,5 м. Ассортимент кратен 0,5 м и варьируется в пределах от 0,5 м до 14 м.

Специалисты обращают внимание на то, что чем больше стыков, тем больше теряется полезного материала. Каждое соединение профилей металлических делается с нахлестом 20 см

Кровельный пирог

Кровельный пирог — это конструкция, состоящая из нескольких слоев, которая делается для создания крыши. Она состоит: из обрешетки и контробрешетки, пароизоляции, гидроизоляции и кровельного покрытия. Единственное, что в нее не входит — это стропильная система.

Монтаж кровельного пирога делается таким образом:

  1. Берут контробрешетку и устанавливают на поверхность стропильной системы. Между брусьями можно прикрепить плитный утеплитель, если крыша из профлиста двухскатная, вальмовая или многощипцовая.
  2. На утеплителе располагают гидроизолирующие материалы.
  3. Для профильного листа нужно установить обрешетку с учетом промежутков для вентиляции.
  4. Раскладываются кровельные профилированные листы.

Кровельный пирог

Применение профлистов достаточно многообразное и обеспечивает долгий срок службы. Благодаря этому материалу можно сделать как отдельные сооружения в виде ограждений, так и провести монтаж кровельного пирога крыши. В отличии от профнастила он имеет много достоинств которые делают его незаменимым в процессе строительства.

Что такое профнастил и профлист

По ГОСТу к профнастилу относят прессованные холодным прокатом металлические листы с волнистыми ребрами жесткости. Оцинкованная сталь используется чаще всего, но встречается профиль из алюминия, меди, хромоникелевой стали. Производители предлагают листы с волнами овальной, трапециевидной, квадратной, многоугольной форм.

В качестве защиты металла от коррозии используют покрытие на основе цинка и алюминия. С помощью нанесения дополнительных слоев полимеров (полиэстер, тефлон, смесь ПВХ, ПВДФ, пурал, пластизол) повышают прочность, износостойкость, сохранность яркости цвета.

Профлист по технологии изготовления принципиально не отличается от профнастила. Он имеет усиленные ребра жесткости. Размер профлиста больше подходит для кровельных работ.

Прочность, несущая способность любого типа профилированного материала определяется по таким параметрам:

  • толщина;
  • ширина;
  • тип гофры;
  • количество ребер жесткости.

Ребра жесткости увеличивают прочность профнастилаИсточник kingspan.com

Технические данные

Профнастил марки С 8 относится к материалам «эконом-класса», поэтому он активно используется на всех этапах строительства. Однако, технические характеристики профилированного листа этой категории разработаны с учетом того, что он будет использоваться в качестве стенового, то есть он имеет небольшую высоту профиля, легкий вес, не оснащается дополнительными ребрами жесткости, а также приспособлен к динамическим ветровым нагрузкам. Профлист С8-1150 имеет следующее описание:

  • Назначение – стеновой.
  • Форма профиля – трапеция, вершина которой уже основания.
  • Высота профиля – 8 мм.
  • Полезная (рабочая) ширина листа – 1150 мм.
  • Исходная толщина стальной заготовки, используемой для производства материала – 0,4-0,6 мм.
  • Вес квадратного метра материала – до 5,6 кг/м2.
  • Длина – от 0,5 до 15 метров с шагом резки 50 см.

Размеры и технические характеристики

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
