Общая информация о светодиодах
Светодиод – это полупроводник, который генерирует видимое излучение при прохождении сквозь него электрического тока. В этом состоит его принципиальное отличие от любой другой лампы. В обычных вариантах светится от нагрева нить накала или газ, наполняющий трубку или корпус. Полупроводник не нагревается. Излучение является реакцией материала на прохождение тока, а не на нагрев какой-то части.
Светодиод дает почти монохромное излучение с определенной цветовой температурой. Полупроводники генерируют цветное излучение любого оттенка. В отличие от обычной лампочки, которая может изменить цвет только с помощью светофильтра, полупроводник именно излучает красный или синий свет.
Важное преимущество светодиода – возможность сформировать направленный световой поток. В обычных источниках света он рассеивается во все стороны и направление можно сформировать только за счет формы светильника и плафона
Полупроводник генерирует направленное излучение под углом от 15 до 180 угловых градусов. Уличный фонарь такого рода освещает именно дорогу под ногами прохожего, а не воздух на аллее.
Принцип работы
Состоит конструкция из полупроводникового кристалла на подножке. Вокруг размещается корпус с контактными выводами и оптической системой из пластиковой линзы. Размеры устройства очень малы – 3*2 мм самый большой.
При пропускании электрического тока в прямом направлении, носители заряда – электроны и дырки – движутся навстречу. Они рекомбинируются на обедненном слое диода и благодаря переходу электронов на другой энергетический уровень излучают оптический свет.
Сфера применения
Используются светодиоды чрезвычайно широко. Полупроводники при испускании света не нагреваются. Эта особенность вместе с минимальными размерами делает полупроводники особенно удобными.
Сферы применения светодиода:
- уличное, промышленное и бытовое освещение – выпускаются светильники, лампы, прожекторы, светодиодные ленты для любых вариантов освещения;
- индикация – в виде одиночных вариантов или буквенно-цифрового табло – цифры на часах, например;
- уличные экраны и информационное табло – основой выступает массив светодиодов;
- автомобилестроение – светодиоды применяются и как подсветка, и как лампы тормозного освещения;
- светодиоды служат источником света в оптоволоконных линиях связи, где они модулируют изучение, чтобы сформировать сигнал;
- подсветка ЖК-экранов в мониторах, телевизорах, мобильных телефонах;
- применяются для изготовления светодиодных дорожных знаков;
- используются в играх, игрушках, USB-устройствах;
- изготовление фитоламп – светильников для теплиц, оптимизированных под фотосинтез в растениях.
Плюсы и минусы светодиодов
Высокая световая отдача – 146 люмен на ватт
Высокая прочность и стойкость к вибрациям
Низкое потребление электричества
Длительный срок службы – 30-10 тысяч часов
Количество включений и выключений не влияет на срок службы
Разная цветовая температура
Высокая спектральная чистота
Отсутствие инерционности – сразу включается на полную яркость
Регулируемый угол излучения
Безопасность
Нечувствительность к низким температурам
Отсутствие фосфора, ртути, УФ облучения
Высокая цена
Ограниченная сфера применения
Чувствительность к высоким температурам
Для чего можно самостоятельно использовать световые диоды
На самом деле из светодиодов можно сделать множество полезных устройств. Здесь все зависит от навыков начинающего мастера радиоэлектроники и его фантазии. Рассмотрим простейшие варианты некоторых приборов, которые под силу сделать своими руками даже не имея никаких навыков.
Стабилизирующее устройство питания для светодиодов
Понятно, что без стабилизатора работать LED-элементы не могут, а значит, нужно его или купить, или смонтировать собственноручно. Самым простым вариантом будет использовать блок питания от сломанного компьютера. Если же это не подходит, то неплоха и гирлянда для елки китайского производства. Ее контроллер позволит вполне сносно обеспечить питанием 15-20 элементов небольшой мощности.
Такой стабилизатор для светодиодов можно заказать в интернете
Дневные ходовые огни автомобиля
Изготовить ДХО? Нет ничего проще. Используем влагозащищенную (IP66 или выше) ленту. Она проклеивается снизу фары или в удобных местах по переднему бамперу. Припаянные к ней провода заводятся в решетку радиатора. Далее следует подключение, согласно схеме автомобиля, к зажиганию. Места спайки лучше всего обработать силиконовым герметиком – это убережет от окисления.
Мигающая реклама на фасаде магазина
Известно, что мигающая реклама привлекает лучше статичной. Здесь все зависит от пожеланий мастера – как засверлить отверстия в щите и расположить светодиоды. А вот с их соединением придется потрудиться. Как рассчитать сопротивление светодиодов, мы рассмотрим чуть ниже, а вот с распайкой будем разбираться сейчас.
Пример самодельной рекламы из светодиодов
Если мы берем в качестве стабилизатора блок от китайской гирлянды, то первым делом нужно посмотреть, какова его мощность и выходное напряжение, а уже исходя из этого, рассчитываем, количество элементов и схему их спайки. Ее лучше зарисовать на бумаге, чтобы не запутаться.
Светомузыка для праздничного настроения
Для нее понадобится специальное устройство, которое и будет подавать импульсы, исходя из такта музыки. Если нет знаний в области радиоэлектроники, то самому его сделать не удастся, придется приобретать. А в остальном все аналогично предыдущему варианту.
Отвертка-индикатор на LED-элементах
Такое устройство потребует некоторых дополнительных деталей, но в итоге его можно будет сделать без особых усилий. Для тех, у кого ее нет, можем предложить схему, для сборки которой потребуется световой диод, емкостное сопротивление, ограничивающее ток и обычный диод VD1 1N4001, который защитит от обратной полуволны.
Схема индикаторной отвертки на светодиодах
Кратко об эффективности
Эффективностью осветительного прибора принято считать соотношение вырабатываемого светового потока (измеряется в люменах) к потребляемой электроэнергии (ватт). Качественная лампа с нитью накала имеет эффективность около 16 люменов на ватт, флуоресцентная (энергосберегающая) — в четыре раза больше (64 лм/Вт), для длинных дневных ламп этот показатель в районе 80 лм/Вт.
КПД сверхярких светодиодов, выпускающихся массово на текущий момент, примерно такой же, как у ламп дневного света
Обратите внимание, что мы говорим именно про массовую продукцию. Что касается теоретического предела для сверхярких светодиодных источников, то он определен порогом в 320 лм/Вт
Как обещают многие производители, в ближайшие несколько лет КПД можно будет повысить до уровня 213 лм/Вт.
Характеристики и параметры диодов
В зависимости от применяемого материала, диоды могут быть выполнены из кремния или германия. Кроме того, для их изготовления используется фосфид индия и арсенид галлия. Диоды из германия обладают более высоким коэффициентом передачи, по сравнению с кремниевыми изделиями. У них большая проводимость при сравнительно невысоком напряжении. Поэтому, они широко используются в производстве транзисторных приемников.
В соответствии с технологическими признаками и конструкциями, диоды различаются как плоскостные или точечные, импульсные, универсальные или выпрямительные. Среди них следует отметить отдельную группу, куда входят светодиоды, фотодиоды и тиристоры. Все перечисленные признаки дают возможность определить диод по внешнему виду.
Характеристики диодов определяются такими параметрами, как прямые и обратные токи и напряжения, диапазоны температур, максимальное обратное напряжение и другие значения. В зависимости от этого, производится нанесение соответствующих обозначений.
Размер кристалла
В общих характеристиках светоизлучающих диодов можно встретить значение размера кристалла. Эта величина измеряется в Милах (mil), 1 mil соответствует 0,0254 мм. Стандартные размеры квадрата кристалла 24×24, 24×40, 35×35 и 40×40 mil. Считается, чем больше его площадь, тем больше потребляемая мощность, при этом снижается нагрев при работе и увеличивается предел перегрузки. Для сравнения размеры 40×40mil соответствуют 1,143 × 1,143 мм и потребляют около 1 Вт.
Естественно, большое значение имеет материал для изготовления и условия, при которых кристалл выращивался. Также значение имеет качество калибровки. Это к тому, что себе дешевле приобретать светодиоды известных брендов, показатели многих китайских лед источников света завышены.
Параметры тока, важные для подключения диода в сеть
Работа светодиодов базируется на трех основных параметрах:
- напряжение питания;
- ток потребления;
- рассеиваемая мощность.
Наиболее важными из них являются напряжение светодиода и сила тока. Значение мощности несложно вычислить самостоятельно, перемножив эти два показателя. Знание этих параметров может пригодиться на любых стадиях работ с элементами — от замены вышедших из строя, до подбора источника питания. Базовые характеристики светодиодов необходимо рассмотреть внимательнее:

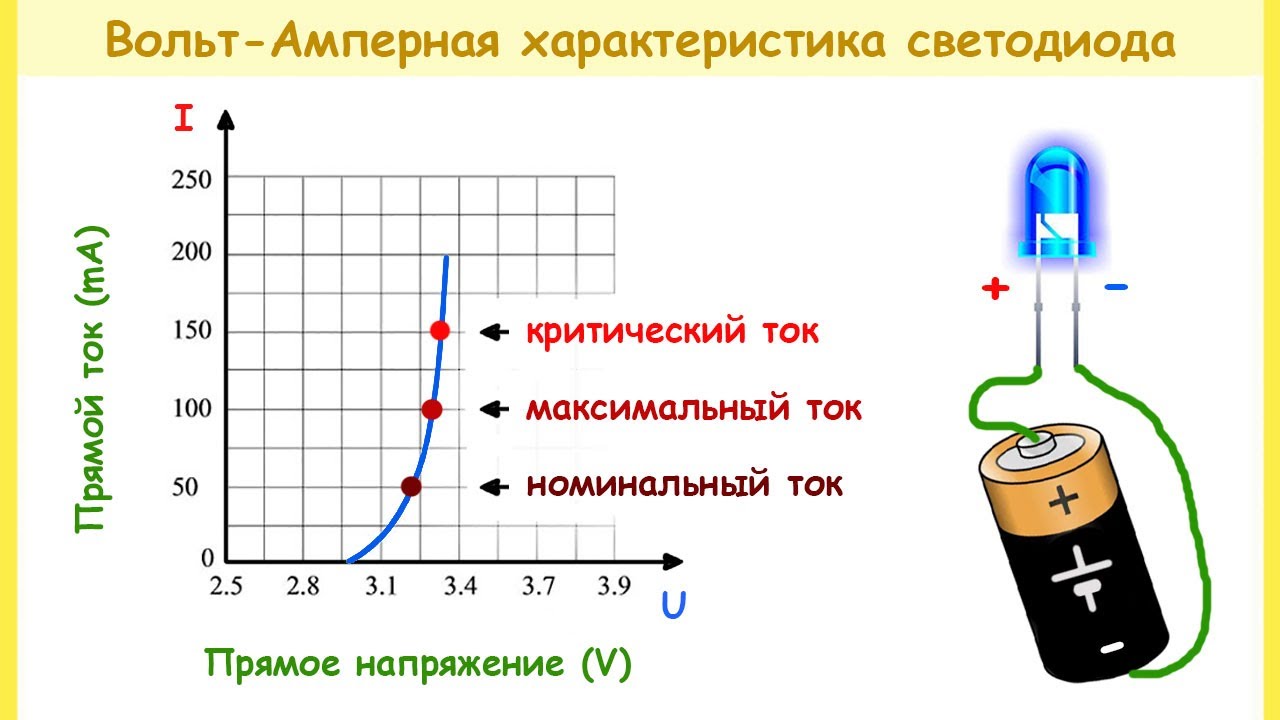

Потребляемый ток LED

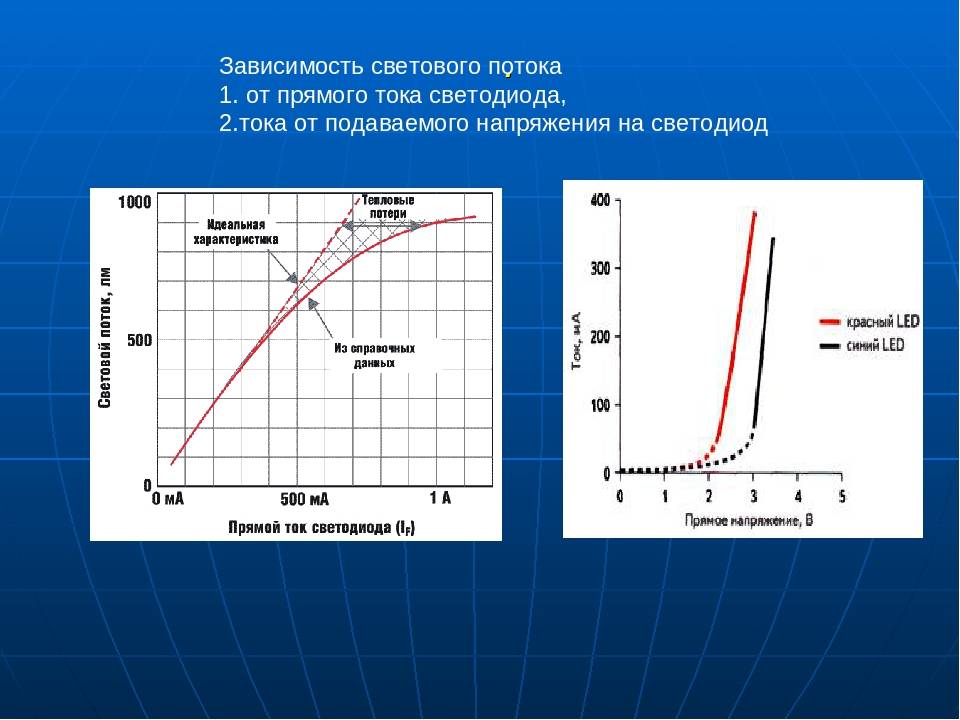

Сила тока определяет стабильность функционирования элемента. Увеличение этого параметра, даже в небольших пределах, вызывает преждевременное старение кристалла (снижение интенсивности свечения) с одновременным усилением цветовой температуры. Для защиты от превышения силы тока в светодиодных светильниках или лампах устанавливаются драйверы — стабилизаторы. Подключение к сети отдельных светодиодов производится через резисторы, обеспечивающие соответствующее падение напряжения и силы тока. Номинал этих резисторов должен быть рассчитан для каждого светодиода исходя из его характеристик.

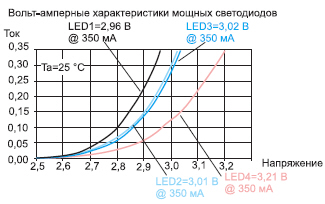

Напряжение

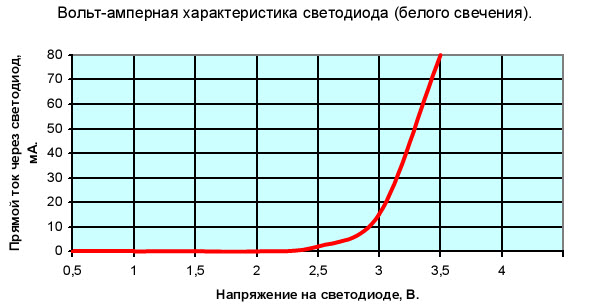

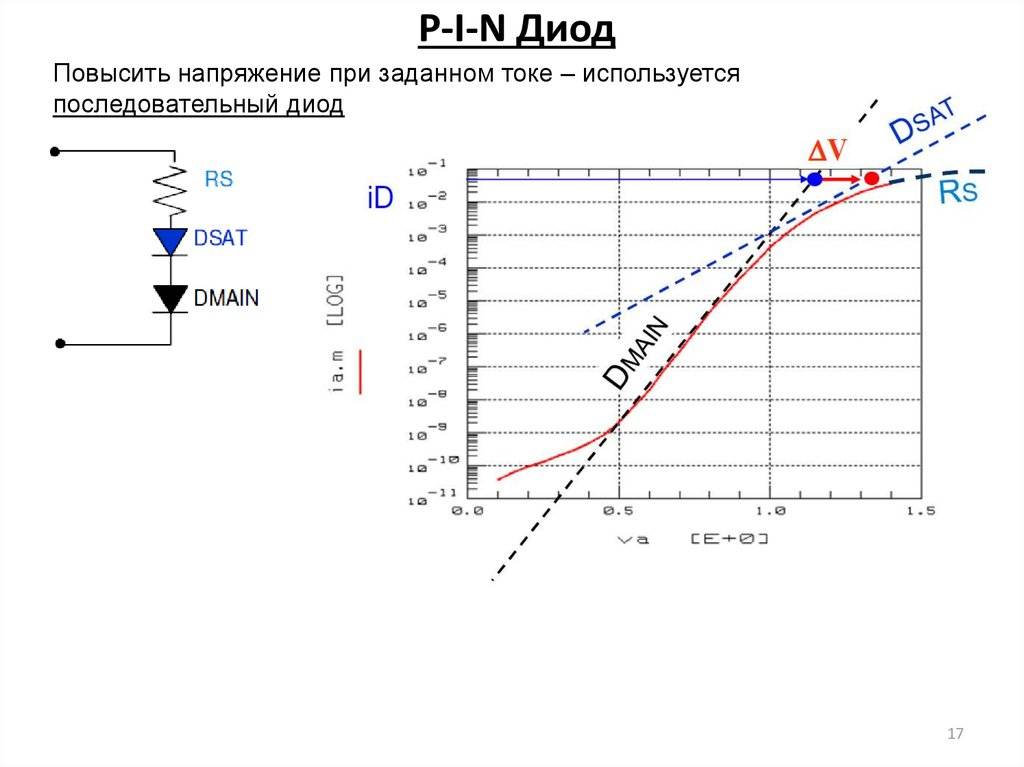

«Напряжение на светодиоде» — это не совсем верное выражение. Правильнее применять термин «падение напряжения», обозначающий величину на выходе устройства при пропускании через светодиод номинального тока. Элементы разных цветов имеют собственное рабочее напряжение:
- для синих, белых или зеленых светодиодов напряжение составляет 3 вольта;
- красные и желтые устройства — от 1,8 до 2,4 В.
По этим показателям можно примерно определить напряжение светодиода. Однако, нельзя уверенно сказать, какое напряжение является номинальным для данного элемента, если просто посмотреть на его цвет и не выполнить никаких дополнительных измерений. При изменении параметров тока оттенок свечения изменяется, поэтому визуально определяется не номинал, а реально существующее напряжение.
Мощность диода
Мощность — это произведение силы тока на напряжение. Показатель расчетный, внешне он практически не подлежит определению. Точно узнать мощность светодиода можно из данных на упаковке, с определенной долей погрешности параметр измеряется мультиметром. Подготовленный, опытный человек способен определить значение по внешнему виду элемента, но и тут возможны ошибки, поскольку многие модели очень похожи друг на друга.
Почему важно знать эти характеристики
Знание всех рабочих параметров светодиода поможет произвести правильную замену сгоревшего элемента. Кроме того, если знать потребление тока и вольтаж, можно вычислить мощность устройства, которая необходима при подборе соответствующего блока питания.
Например, если имеется светодиод с напряжением 3 В и силой тока 0,1 А, его мощность составит 0,3 Вт. Соответственно, при соединении 10 штук значение увеличится до 3 Вт.
Исходя из этих показателей, для сборки понадобится блок питания мощностью 3,3 Вт (с учетом 10% запаса для более стабильной работы).
Обратное напряжение светодиода
Светодиод мало чем отличается от обычного диода, за исключением того, что светодиод ещё и светится. То есть, светодиод пропускает ток только в одном направлении. Но есть и обратная сторона медали, которую надо учитывать при работе светодиода на переменном напряжении. На графике видно, что прохождение тока в прямом направлении более или менее плавное и больше напоминает параболу. Но при обратном напряжении ток растёт очень медленно, пока не достигает какого-то критического значения, а дальше происходит пробой p-n перехода и лавинообразное увеличение тока. Как говорят медики в этом случае — пациент получает повреждения несовместимые с жизнью. Другими словами, светодиод может выдержать кратковременную перегрузку в прямом направлении, но тут же сгорит при перегрузке в обратном направлении. Об этом параметре надо помнить, если использовать светодиод в переменном напряжении.
Как узнать какой светодиод стоит в лампе
Самый простой вариант – если лампа полностью исправна. В этом случае надо просто измерить падение напряжения на любом из элементов. Если при подаче питания один или несколько элементов не светят (или все), надо идти другим путем.
Если лампа построена по схеме с драйвером, то на драйвере указано выходное напряжение в виде верхнего и нижнего пределов. Это связано с тем, что драйвер стабилизирует ток. Для этого ему надо изменять напряжение в определенных границах. Фактическое напряжение придется измерить мультиметром и убедиться, что оно в норме. Далее визуально (по дорожкам печатной платы) определить количество параллельных цепочек светодиодов в матрице и количество элементов в цепочке. Напряжение драйвера нужно разделить на число последовательно соединенных элементов. Если напряжение на драйвере не обозначено, то его можно лишь замерить по факту.
Драйвер на рабочий ток 300 мА и выходное напряжение 45-64 В.
Если светильник построен по схеме с балластным резистором и его сопротивление известно (или его можно измерить), то напряжение светодиода можно определить расчетным способом. Для этого надо знать рабочий ток. В этом случае надо рассчитать:
- падение напряжения на резисторе – Uрезистора=Iраб*Rрезистора;
- падение напряжения на цепочке LED – Uled=Uпитания – Uрезистора;
- разделить Uled на количество приборов в цепочке.
Если Iраб неизвестен, его можно принять равным 20-25 мА (схема с резистором применяется для маломощных фонарей). Точность будет приемлема для практических целей.
Сравнительная таблица рассмотренных LED SMD
В сводной таблице приведены характеристики всех рассмотренных светодиодов.
№ п/п | Наименование изделия | Габариты корпуса, мм | Количество кристаллов, шт | Мощность, Вт | Световой поток, Лм | Угол свечения, ⁰ |
1 | SMD 3528 | 3,5х2,8 | 1 или 3 | 0,06 или 0,2 | 0,6 – 5 | 120 или 140 |
2 | SMD 5050 | 5,0х5,0 | 3 или 4 | 0,2 или 0,26 | 2 – 14 | 120 или 140 |
3 | SMD 5630 | 5,6х3,0 | 1 | 0,5 | 57 | 120 |
4 | SMD 5730 | 5,7х3,0 | 1 или 2 | 0,5 или 1 | 50 – 158 | 120 |
5 | SMD 3014 | 3,0х1,4 | 1 | 0,12 | 9 -11 | 120 |
6 | SMD 2835 | 2,8х3,5 | 1 | 0,5 или 1 | 50 -100 | 120 |
7 | SMD 0805 | 2,0х1,2 | 1 | 0,125 | 0,35 | 120 |
8 | SMD 1206 | 3,2х1,6 | 1 | 0,25 | 0,35 | 120 |
9 | SMD 0603 | 1,6х0,8 | 1 | 0,1 | 0,35 | 120 |
10 | SMD 4014 | 40х1,4 | 1 | 0,2 | 120 | 120 |
11 | SMD 1608 | 1,6х0,8 | 1 | 0,25 | 0,35 | 120 |
12 | SMD 3014 | 3,0х1,4 | 1 | 0,1 | 11 | 120 |
13 | SMD 7020 | 7,0х2,0 | 1 | 0,5 | 70 | 120 |
14 | SMD 3020 | 3,0х2,0 | 1 | 0,06 | 10 | 120 |
Виды светодиодов
Светодиоды – устройства довольно «молодые». Их окончательная классификация еще не сложилась. Поэтому многие известные производители используют собственные системы подразделения.
По одной из них светодиоды по назначению группируют так:
- Индикаторные.
- Осветительные.
Индикаторные в своей группе делятся на следующие виды.
DIP-диоды
Аббревиатура получена от Dual In-line Package или «двойное размещение в линию». Обычно корпусы – цилиндры, но есть и параллелепипеды. На нижнем торце проволочные аксиальные выводы, параллельные основной оси симметрии корпуса. Вывод катода меньшей длины, чем анода.
Деление на типы – по диаметру корпуса и линзе на верхнем торце. Диаметры от 2-3 до 20 мм и более. Цвет свечения – любой, белых оттенков несколько.
Один из типов – мигающий 2-мя цветами, имеет 3 вывода.
Straw Hat
Дословный перевод – соломенная шляпа или брыль. Применяя к светодиодам – корпус похож на шляпу с округлым верхом.
Видны выводы разной длины, короткий – катод. Видны и ограничители высоты установки. Под линзой – кристалл с желтым люминофором.

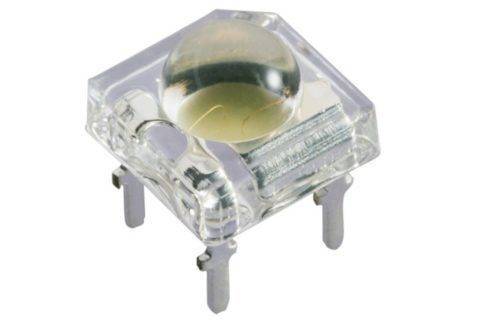

Super Flux “Piranha”
Прямой перевод – сверхпоток. Piranha – перевод на русский язык – пиранья. Название светодиод получил из-за особенностей металлических выводов в виде узких полосок. Для упрощения установки в отверстия печатной платы у концов выводов при штамповке срезали углы. Так получились острые «зубы» хищной рыбы.
На выводе отштампованы «плечики» – ограничители, задающие высоту корпуса над платой. Так открыли корпус для охлаждения воздухом снизу. Кристаллы для пассивного охлаждения разместили на верхних торцах выводов.
Разместив в корпусе 2 или 3 чипа, увеличили поток света. А диод попал в группу сверхъярких.
Виден кристалл, «накрытый» линзой и зауженные выводы-формирователи высоты установки.
SMD
Аббревиатура от Surface Mounted Device, перевод с английского – устройство, установленное на поверхность. Имеют вид прямоугольных корпусов из пластика или керамики. Выводы – снизу и на боковой части корпуса в виде контактных площадок.
Чаще всего – осветительные, но при малой мощности могут быть и индикаторными. Мощности от мВт (милливатт) до Вт. Свечение – любой цвет или оттенок белого света.
Применение SMD светодиодов
Используют светодиодные лампы настолько широко, что перечислить все сферы применения невозможно.
Чаще всего приборы такого рода встречаются в следующих изделиях:
- карманные и тактические фонарики – здесь ставят светодиодные лампы в 6 вольт;
- лампы и поворотники на автомобилях;
- бытовые осветительные изделия разных видов;
- декоративная подсветка, монтируемая как внутри здания, так и снаружи, применяют кристаллы, генерирующие разный цвет;
- вывески, указатели, светофоры, рекламные щиты;
- необыкновенно популярны SMD светодиоды в ландшафтном дизайне, элементы не боятся вибрации и низкой температуры, что позволяет организовать самые интересные варианты подсветки;
- слаботочные модификации активно используют для индикации.
В каждом случае подбирают диоды необходимой мощности. При этом учитывают цвет светового потока.
Разновидности светоизлучающих диодов
В основе работы LED-приборов лежит процесс пропускания фотонов через полупроводниковый кристаллик. Именно от применяемого материала зависит цвет возникающего свечения. Совсем не светофильтры делают свечение красным или синим.
Увеличения интенсивности светового излучения добиваются с помощью специальных присадок или способом создания нескольких слоев — внутрь помещают нитрид алюминия.
Цвет свечения светодиодов зависит от материала кристалла
Светодиоды делят на две группы по способу применения:
- Индикация и декорация. К этой категории относятся цветные светодиоды. Их помещают в просвечивающийся корпус. Для управления техникой на расстоянии применяют модели с инфракрасными индикаторами.
- Освещение. В этом случае используют LED-источники белого свечения. Соответственно потребностям подбирают теплые или холодные оттенки.
По способу монтажа выделяют осветительные светодиоды:
SMD. При такой модификации кристаллик расположен на специальной подложке, которая помещается в корпус. Контакты соединяются. При поломке одного кристаллика его заменяют, восстанавливая работу всей системы.
ОСВ. В таком устройстве множество кристаллов размещены на одной плате. Все они покрытых люминофором. Степень свечения таких ламп высокая, а производство недорогое. Систему придется заменить полностью даже при выходе из строя всего одного светодиода.
Мощность
Мощность – не главный технический параметр при выборе лампочки LED, но его воспринимают как один из важнейших, поскольку от этого зависит потребление электроэнергии, экономичность. Если сравнивать с обыкновенными лампочками накаливания, они потребляют намного меньше энергии.
На корпусе, а также упаковке устройств LED есть маркировка мощности. Она находится в пределах от 3 до 25 Вт. В основном, параметр обозначается буквами «P» или «W». Люди, которые привыкли использовать лампы накаливания мощностью 100 Вт, могут приобрести светодиодную лампу мощностью 15 Вт, и она будет освещать комнату так же, но потреблять при этом меньше энергии.
Чипам требуется меньшее напряжение, но при этом они способны излучать большую яркость. Например, светодиодные изделия мощностью 10 Вт по яркости будут соответствовать классической лампочке накаливания мощностью 75 Вт. Чтобы узнать об остальных сравнительных характеристиках, изучите таблицу ниже.
Таблица соответствия яркости ламп накаливания и LED.
Приобретая LED-лампу, стоит помнить о том, что недорогие китайские изделия отличаются меньшей мощностью и не соответствуют указанной на упаковке маркировке. Разница между дорогой лампой и дешевой может колебаться в пределах 5 Вт. Такие осветительные устройства рекомендуется не покупать.
Какие бывают светодиоды
Светодиод (обозначается СД, СИД, LED в англ.) представляет собой прибор, в основе которого лежит искусственный полупроводниковый кристаллик. При пропускании через него электротока создается явление испускания фотонов, что приводит к свечению. Данное свечение имеет очень узкий диапазон спектра, и цвет его находится в зависимости от материала полупроводника.

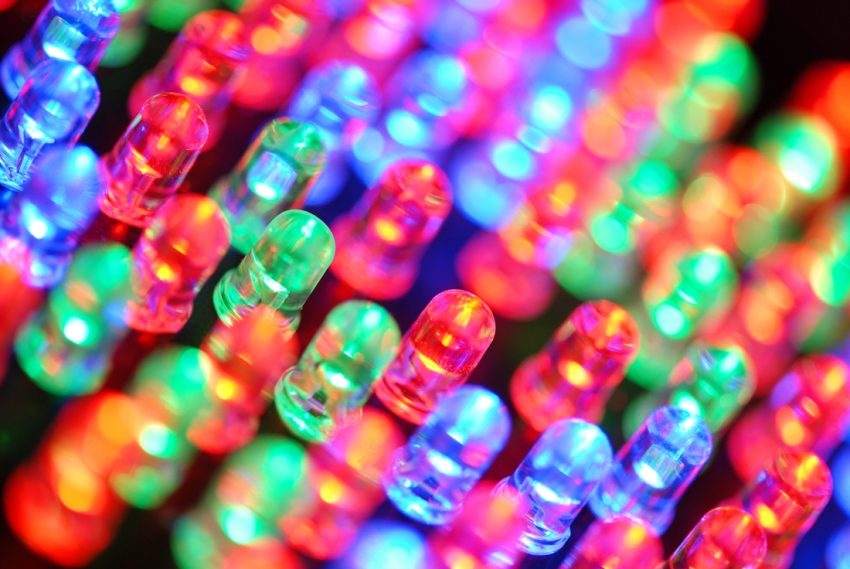

Светодиоды вполне могут заменить обычные лампы накаливания
Светодиоды с красным и желтым свечением производят из неорганических полупроводниковых материалов на базе арсенида галлия, зеленые и синие изготавливают на основе индия-галлия-нитрида. Чтобы увеличить яркость светового потока используют различные присадки или применяют метод многослойности, когда слой чистого нитрида алюминия размещают между полупроводниками. В результате образования в одном кристаллике нескольких электронно-дырочных (p-n) переходов, яркость его свечения возрастает.
Различают два типа светодиодов: для индикации и освещения. Первые используют для индикации включения в сеть различных приборов, а также как источники декоративной подсветки. Они представляют собой цветные диоды, помещенные в просвечивающийся корпус, каждый из них имеет четыре вывода. Приборы, излучающие инфракрасный свет, используют в устройствах для удаленного управления приборами (пульт ДУ).
В области освещения используют светодиоды, излучающие белый свет. По цвету различают светодиоды с холодным белым, нейтральным белым и теплым белым свечением. Существует классификация применяемых для освещения светодиодов по способу монтажа. Маркировка светодиода SMD означает, что прибор состоит из алюминиевой или медной подложки, на которой размещен кристаллик диода. Сама подложка располагается в корпусе, контакты которого соединены с контактами светодиода.

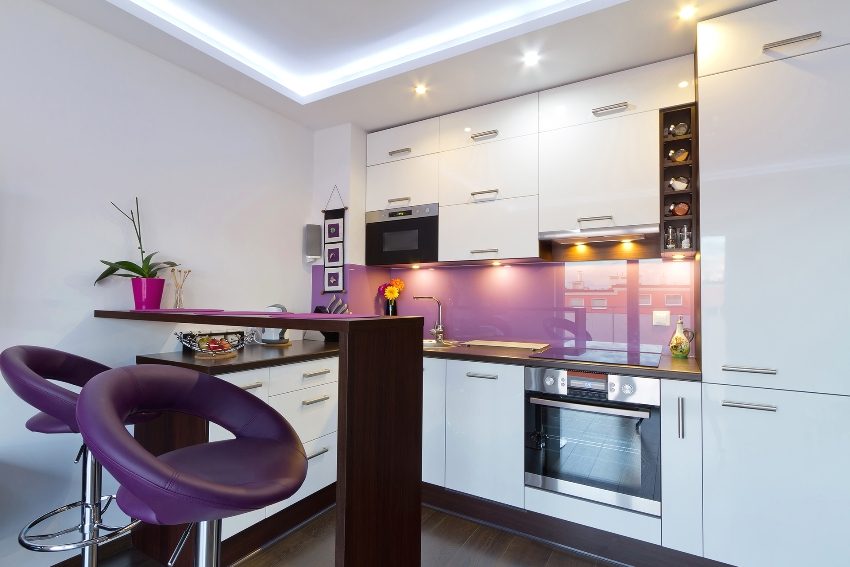

Применение светодиодной подсветки в интерьере кухни
Другой тип светодиодов обозначается OCB. В таком приборе на одной плате размещается множество кристаллов, покрытых люминофором. Благодаря такой конструкции достигается большая яркость свечения. Такую технологию используют при производстве светодиодных ламп с большим световым потоком на относительно малой площади. В свою очередь это делает производство светодиодных ламп наиболее доступным и недорогим.
Лазерные диоды
И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.
Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).
Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.
Основные выводы
Возможность определения рабочих характеристик светодиода позволяет создать для него оптимальный режим функционирования. В результате элемент сможет продемонстрировать максимальный срок службы и эффективность, выдать достаточную яркость свечения без перегрузок. Знание номинальных параметров устройства позволит исправить ошибки соединения, подобрать наиболее подходящий тип источника питания, избежать аварийных ситуаций или перегрузок. Умение грамотно определить характеристики светодиода подразумевает знание различных методик проверки, от простого определения работоспособности, до более детальной проверки рабочего тока, напряжения и мощности. Это расширит возможности и позволит использовать один из вариантов, доступный в заданных условиях.
