Установка дымохода своими руками: как сделать правильно?
Металлические дымоходы бывают двух видов: более современные сэндвич-трубы и стандартные одностенные.
Сэндвич-трубы состоят из трех слоев:
- внутренней трубы, по которой и отводится дым;
- слоя негорючего утеплителя, как правило, базальтовой ваты;
- внешней обшивки, которая защищает утеплитель от намокания.
Такая конструкция сильно снижает количество конденсата, поскольку у отходящих газов нет контакта с холодным внешним контуром трубы. Кроме того, из-за теплоизоляции риск ожога при случайном прикосновении к дымоходу небольшой. Из-за нее же минимальное допустимое расстояние между внутренней стенкой печной трубы и горючими материалами обшивки или ограждающих конструкций намного меньше, чем у одностенных дымоходов.
Одностенные дымоходы — это простые трубы из тонкой стали. Их единственное весомое преимущество перед сэндвич-трубами — цена. Именно благодаря низкой стоимости такие дымоходы до сих пор удерживают лидирующее положение. Поэтому в нашей инструкции по установке дымохода своими руками мы расскажем о монтаже сразу двух видов труб.
Монтаж дымохода из сэндвич-труб своими руками: пошаговая инструкция
Правильный монтаж дымохода всегда начинается от печи, котла или другого отопительного прибора. При этом работать с трубами нужно обязательно в плотных перчатках из хлопчатобумажной ткани. Без них можно порезать руки тонкими стенками трубы.
Перед тем как поставить дымоходную трубу, нужно начертить ее схему, чтобы правильно подсчитать необходимое количество элементов и их виды
Это особенно важно, если канал дымохода должен идти по сложной траектории или будет проходить не через кровлю, а через стену
Первым устанавливают адаптер на дымовой выход прибора отопления. Это может быть фирменный переходной элемент или же просто одинарная труба дымохода с закрепленным на ней переходником. Так как монтируется первый элемент дымохода в непосредственной близости к топке, начинать с сэндвич-трубы категорически нельзя. Это может привести к оплавлению даже жаростойкого утеплителя, что как минимум ухудшит тягу. Худший же итог такого монтажа — пожар.
Все стыки между каждым элементом дымохода тщательно промазывают жаростойким герметиком. Желательно, чтобы его рабочая температура была равна или превышала 1000 °C. Это убережет трубу от подсоса воздуха, поскольку невидимые глазу щели почти всегда есть, даже если сегменты плотно подогнаны друг к другу.
Вторым ставят шибер, с помощью которого можно перекрыть дымоход при необходимости. За шибером устанавливают стартовую сэндвич-трубу, которая отличается от обычных сегментов закрытой нижней частью.
Дальше нужно правильно собрать дымоход: «по конденсату», плотно вставляя секции друг в друга, при необходимости — с использованием зажимов. Через каждые два метра трубы с помощью хомутов крепят к стене или другим ограждающим конструкциям.
Для прохода через стены и перекрытия на пути дымохода монтируют проходные узлы. Это разделка с внешним контуром из стали и термозащитного кожуха, который делают из асбеста или минерита. Внутри кожуха укладывают базальтовую вату, которую от трубы отделяют базальтовым картоном.
При проходе трубы через крышу важно проследить, чтобы между ней и стропилами, а также другими горючими элементами было не менее 250 мм в любой точке окружности. Для защиты утеплителя от пара используют либо специальные фольгированные материалы, либо просто стальной фартук с обязательной герметизацией контура
Особенности монтажа одностенного дымохода по сравнению с установкой сэндвич-труб
Хотя принципы монтажа сэндвич-труб и одностенного дымохода похожи, есть несколько существенных отличий:
- Многие производители рекомендуют при проходе трубы через стены, перекрытия и кровлю оставлять не менее 600 мм до горючих материалов. Это даже больше, чем по нормативам.
- Трубы, проходящие внутри жилых и общих помещений, нуждаются как минимум в утеплении, а лучше — в облицовке. Иначе случайное прикосновение к дымоходу во время работы отопительного прибора неизбежно приведет к серьезному ожогу — стенки печной трубы могут нагреваться до 400 °C и более.
- Часть дымохода, которая находится за пределами отапливаемых помещений, также нужно утеплять, поскольку резкое охлаждение отходящих газов в трубе приводит к усиленному образованию конденсата. Особенно это критично для кровли, так как большое количество конденсата может привести к разгерметизации места прохода трубы через кровельное покрытие.
Ну и еще один нюанс: одностенные дымоходы быстрее покрываются сажей изнутри. Поэтому на сложных участках лучше установить сегменты-ревизии, с помощью которых вы сможете оценить состояние дымоходной трубы и, при необходимости, почистить ее.
Правила определения места врезки
Обычно подсоединение к водопроводу производится в ближайшем смотровом колодце на прямом участке. Основное правило – отводная труба должна закладываться ниже уровня промерзания грунта.
Для средних широт она составляет 1,2-1,5 метра. Но траншея должна быть глубже приблизительно на полметра, поскольку предстоит устроить дренажный слой из песка и гравия.
В ряде случаев трубопровод дополнительно утепляют пенопластовыми материалами, а также устанавливают греющий кабель с автоматическим включением при температуре 0- +2 градуса.
Отводная ветка водопровода оснащается сливным краном, устанавливаемым непосредственно за врезкой.
Методы врезки без сварки
Можно врезаться в магистральный трубопровод, не используя сварку. Такую технологию применяют многие специалисты, так как сварочные работы требуют соблюдения правил безопасности. При этом для сварки понадобится специальное оборудование. Сварочные работы считаются сложными и трудоемкими.
Из несварочных технологий врезки выделяют:
- установка коллектора – оптимальное решение для большого частного дома. Компактная коллекторная система монтируется и в квартире. К входу такой системы устанавливается водопроводная труба. У коллектора предусмотрено несколько выходов. Их количество зависит от модели системы. Трубопровод подсоединяется к любому выходу. Для фиксации шлангов используются переходники;
- установка тройника – этот метод врезки используется, если предусматривается единый отвод. Предварительно раскручивается соединение водопровода, а затем на данное место монтируется тройник. Трубопровод расширяют либо укорачивают, нарезая резьбу;
- процесс резки самой трубы – методика оптимально, если соединение снаружи отсутствует. Для выполнения резки используется болгарка. Устанавливается тройник с предварительно вырезанной резьбой;
- применение тонкой трубы – в системе подготавливается отверстие, на которое фиксируется уплотнитель, хомут. Для монтажа отвода используются стягивающие винты.
Допуск на выполнение работ
Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.
Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.
Галерея изображений
Фото из
В трубопровод выполнена врезка
Врезка трубы небольшого диаметра
Оборудование для проведения врезки
Выполнение врезки осуществляет мастер
Подключение к водоснабжению
Узел подключения к водопроводу в колодце
Подключение к поверхностной водопроводной линии
Врезка летнего водопровода
План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.
В техусловиях на подключение будут указаны:
- место подключения;
- диаметр магистрального трубопровода;
- данные, необходимые для врезки.
Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.
Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.
Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала
Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.
Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.
Условия, при которых нельзя осуществлять врезку:
- если трубопровод магистральной сети имеет большой диаметр;
- если землевладение не подключено к центральной канализационной системе;
- если врезка предполагается в обход приборов учета.
Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.
Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии
К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.
Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.
Это интересно: Обзор стеклопластиковых труб: излагаем развернуто
Методы врезки
Часто материал водоснабжающего трубопровода определяет и материал трубы отводной линии, и способ врезки. Если центральная или второстепенная труба стальная, то отводку также лучше применить стальную. В крайнем случае сделать переходной участок в виде штуцера из стальной трубы с вентилем, к которому потом подсоединить трубопровод из другого материала.
Врезка стальных труб производится такими двумя способами, как:
- с применением сварочного аппарата путем приварки штуцера к водопроводу;
- посредством стального хомута без сварки.
Оба метода применяют как при врезках в трубопровод, который находится под давлением, так и без давления. Но на трубопроводах высокого давления сварку рекомендуется применять только в экстренных, аварийных случаях, а также при организации дополнительных средств безопасности. В обычном режиме производства работ нужны действия по полному отключению участка водопровода, где производят врезку с применением сварки.
Алгоритм работы с применением сварки на действующем трубопроводе выглядит следующим образом:
- вырывается экскаватором яма до уровня выше проложенного трубопровода примерно 50 см;
- вручную очищается от грунта участок трубы, в который планируется врезка;
- место врезки освобождается от антикоррозионного покрытия и других защитных слоев, а конкретный участок подсоединения штуцера или трубопровода отводки зачищается до блестящего металла;
- приваривается штуцер с краном;
- после остывания металла, нагретого сваркой, через кран в штуцер вводится сверло и просверливается отверстие в стенке водопровода;
- когда через штуцер пойдет вода, сверло вынимают, а кран закрывают (врезка выполнена, дальнейшая прокладка линии водопровода начинается от вентиля на штуцере).
Хомут для врезки представляет собой обычную деталь, состоящую из двух половинок полукруглых форм. Эти половинки надеваются на трубу и стягиваются между собой болтами с гайками. От обычных хомутов они отличаются лишь наличием на одной из металлических частей резьбового отверстия. В это отверстие вставляется штуцер, служащий частью отводной линии. Расположить отверстие для патрубка можно в любом месте водопровода, а при ввертывании штуцера он всегда будет находиться под прямым углом к линейной плоскости поверхности трубопровода.
Весь остальной процесс происходит аналогично врезки при помощи сварки: в штуцер через кран вводится сверло и сверлится отверстие. Если отводка небольшого диаметра и давление в водопроводе в пределах 3–4 кгс/см², то кран можно без проблем накрутить и после сверления (если он резьбовой, а не вварной). Подсоединение дополнительных линий к чугунной магистрали также производится с помощью хомутов.
Врезка в трубы из пластика или полиэтилена происходит с помощью пластиковых хомутов или седелок (полухомут на застежках). Хомуты и седелки бывают простыми и сварными. Работа с простыми устройствами мало чем отличается от врезки с хомутом в стальную трубу. А в сварных седелках или хомутах имеется все необходимое для сварки оборудование. Такая седелка в сборе устанавливается на трубу в намеченном месте, подключаются клеммы к электричеству и через несколько минут врезка будет автоматически выполнена.
Способы врезания в трубопровод
Подсоединение к трубопроводу производится разными способами. Простейший из них заключается в следующем.
Смотреть видео
Рассмотрим простейший метод
Он заключается в установке переходного запорного элемента перед сверлением стенки на трубе. С этой целью используется шаровый кран, закрепляемый на седелке. В открытом положении он пропускает через проходное отверстие сверло.
Чтобы защититься от выброса воды на него, сквозь отверстие на крышке надевается верхний обрезок пластиковой бутылки. После прохождения стенки трубы сверло извлекается из отверстия и перекрывается шаровый кран.
Встраиваемые фрезы
Такой инструментарий оснащается корончатым сверлом для выполнения отверстия и защищающим клапаном для сдерживания обратного напора воды.
Вращение инструмента производится вручную посредством воздействие на рукоятки. Профессиональный инструмент работает с использованием привода от электродрели. Торец патрубка оснащается запорным устройством, через него которое инструмент заводится внутрь.
В нерабочем положении патрубок заперт клапаном, который открывается при нажатии на него. По окружности патрубка установлено резиновое уплотнение в форме кольца.
Приспособления такой конструкции чаще всего используются для врезки в полиэтиленовые трубопроводы
По завершении сверления возможно небольшое протекание воды, пробивающейся через насадку. Фреза выводится в обратном направлении до касания с клапаном, он закрывается и перекрывает протечку.
Боковой отвод должен находиться в закрытом положении и открывается только по окончании монтажа водопровода в доме и на участке.
Использование сверловочных хомутов
Довольно часто для врезки в трубопровод под давлением используются засверловочные хомуты. В комплект продажи таких изделий, как правило, включаются насадки и поворотные разъемы.
Конструктивно такие изделия могут быть исполнены в нескольких вариантах, применяются для подключения труб диаметром от 80 миллиметров. При сверлении обязательно глубокое кернение трубы, чтобы избежать соскальзывания сверла по наклонной поверхности.
Другие способы врезки
Нужно обратить внимание на типовое устройство для врезки, популярное у работников водоканала. Оно имеет вид трубы с многослойными уплотнениями. Его надевают на магистральную трубу и крепят длинными шпильками
Его надевают на магистральную трубу и крепят длинными шпильками.
Смотреть видео
Герметичность устройства настолько совершенна, что при прохождении стенки сверлом просачивания не происходит. В данном устройстве устанавливается манометр, изменение показателей которого свидетельствует об окончании сверления.
Применение хомутов
Универсальные накладки надевают на трещины, чтобы устранить течь. Ими можно соединить трубы без сварки резьбы. Для герметичности используют уплотняющие прокладки. Хомуты делают из металла или плотного герметичного материала. По прочности соединения хомуты сопоставимы со сваркой. Конструкции накладок:
- широкие и узкие в виде разъемных колец с отверстиями для болтов;
- в виде металлической скобы, фиксирующей герметичную прокладку;
- сложной геометрии для крепления к стене или двух трубопроводов между собой.
Хомут для крепления металлических труб
Хомуты для устранения протечек изготавливают из подручных материалов. Фиксируют на трубе скотчем или проволокой.
Способов механического соединения много. Всегда можно выбрать что-то подходящее для ситуации. А сварочный аппарат на время монтажа трубопровода или металлоконструкции можно не доставать.
Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
Установка ремонтно-монтажных обойм
Прочные бессварочные стыки получаются при использовании специальных трубных накладок, стягивающихся между собой. По сути, ремонтно-монтажная обойма – разновидность хомута. Она монтируется на аварийных участках. Особенность такого способа безрезьбового соединения – универсальность. Есть обоймы-тройники, крестовины. Литой корпус в виде двух половинок втулки легко монтируется, достаточно надеть обойму на трубу, затянуть 4 болта – для них в угловых ушках есть отверстия. Герметичность обеспечивает резиновый уплотнитель – разрезанный вдоль кусок шланга.
Ремонтно-монтажная обойма
Обоймы применяют для технологических трубопроводов, на которых нужно быстро устранять протечки. Их можно устанавливать на длительный период или до ближайшего ремонта. Перед сборкой литой корпус разбирают, должно получиться две половинки. Надевают на стык или ремонтируемый фрагмент так, чтобы прокладки плотно облегали трубу. После этого в ушки вставляют болты, затягивают на них гайки. Обоймы считаются расходным материалом у сантехников.
Комплект ремонтно-монтажной обоймы для соединения стальных труб
Как врезаться в магистраль?
Главный инструмент для проведения этих работ, это специальный механизм для сверления водопроводных труб под давлением. Этот способ достаточно производительный и быстрый, если строго следовать правилам техники безопасности и строго соблюдать все технологические этапы.
Этапы отвода магистрального трубопровода под давлением:
- Земляные работы.
- Процесс врезки.
- Выполнение отвода водоснабжения.
В момент проведения земляных работ необходимо вырыть котлован размером 1,5 х 1,5 метров. Его дно должно быть на 50 см ниже трубы. Вначале работы можно выполнять при помощи экскаватора, пока не будет достигнута металлическая или полимерная лента, которая укладываться над трубой на расстоянии 30-50 см, после чего работа производится только при помощи лопат. Если же место врезки располагается в колодце – данный этап исключается.
- С помощью отверстия в седелке либо разборном хомуте производится прокол стенки арматуры. Данный элемент сопряжения больше напоминает тройник. На боковой отвод накручивается запорный вентиль, задачей которого является перекрытие потока воды после прокола.
- Для установки пластиковых труб можно воспользоваться ординарными седловыми хомутами либо седелками-обоймами.
- Идеальным решением седелки для полимерных труб — является электросварной разборный хомут. Разбираясь на две части, он монтируется над местом врезки и спаивается с трубой с помощью сварочного аппарата. Благодаря этому методу, получается герметичное и высокопрочное соединение.
- Завершающим этапом является отвод водопровода от линии магистрали. Новая ветвь водопровода начинается на вентиле седелки, а заканчивается на водомере.
- Если требуется врезаться в коммуникации, располагающиеся под землей, то вначале необходимо выкопать яму в месте расположения трубопровод.
Для того чтобы упростить эксплуатацию отвода, над местом установки врезанной трубы устанавливается кессон. Его обустраивают, начиная с углубления котлована на 50-70 см. Место отобранного грунта заполняют подушкой из гравия толщиной 20 см. После чего на гравий настилается рубероид и заливается бетонная плита толщиной 10 см, которая армируется решеткой из арматуры.
Описание элементов
Седелка на трубу ПНД – это особая деталь, представляющая собой две части, которые обжимают трубу с двух сторон. Именно поэтому элемент имеет второе название – хомут для врезки. С помощью седелки создаются разветвления на оросительных, канализационных, газопроводных и водопроводных магистралях. Кроме того это могут быть трубопроводы частного типа.
Седелка устанавливается так, что целостность трубы из полиэтилена низкого давления не нарушается. На большинстве моделей имеется своя фреза, позволяющая просверливать отверстия нужного диаметра. Это позволяет использовать устройство в труднодоступных местах, таких как шахты, коллекторы и колодцы. Устанавливать седелку можно на новой или уже функционирующей сети. Возможно применение устройства при открытой прокладке коммуникаций из ПНД. С помощью седелки можно осуществить врезку на любом участке трубопровода (про
Пластиковые трубы: как врезать хомут?
В последнее время для обустройства систем водопровода используют полиэтилен пластичный материал, как показано на фото, приведенном ниже. Врезка в них хомутов проводится несколькими методами. При этом можно использовать простое в применении оборудование и инструменты. Объясняется это достаточно просто. Пластик прост в процессе монтажа. В итоге и стоимость готового результата в разы будет в разы ниже, чем при работе с другими материалами.
Полиэтиленовые трубы для водоснабжения
Одним из самых распространенных способов врезки является бурение отверстия. При этом его диаметр должен быть оптимальным для коронки или сверла. Это место далее будет использоваться для установки отвода.
Данный метод работ отличается своей простотой
Но для него важно соблюдать определенные условия. Главное из них заключается в том, что врезка выполняется при минимальном давлении
Отличным вариантом является его полное отсутствие в транспортируемой среде.
Седелка на трубу ПНД
Хомут часто используется при обустройстве систем водопровода. Это важный элемент, который должен быть правильно подобран и установлен. От того, как выполнена его врезка зависит, качество работы всей системы.
Осуществление врезки своими руками
Необходимые инструменты и материалы.
Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:
- паяльник утюг;
- труборез;
- карандаш строительный;
- сварочный аппарат (в случае проведения варки электросварочной седелки).
Материалы, применяемые в процессе работ:
- пластиковая труба;
- тройник соответствующего диаметра и другой узел.
Ход работ
Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.
Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.
Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.
Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.
Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.
Процесс врезки
В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.
Простой метод
Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.
К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.
Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.
Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.
Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.
Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.
Схема седельного хомута для врезки водопровода под давлением.
Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома ). Она может стыковаться с краном по-разному.
Основные способы соединения:
- Резьбовое.
- С использованием компрессионных фитингов.
- Клеевое.
- При помощи пайки.
Это зависит от материала трубы.
Применение встроенной фрезы и защитного клапана

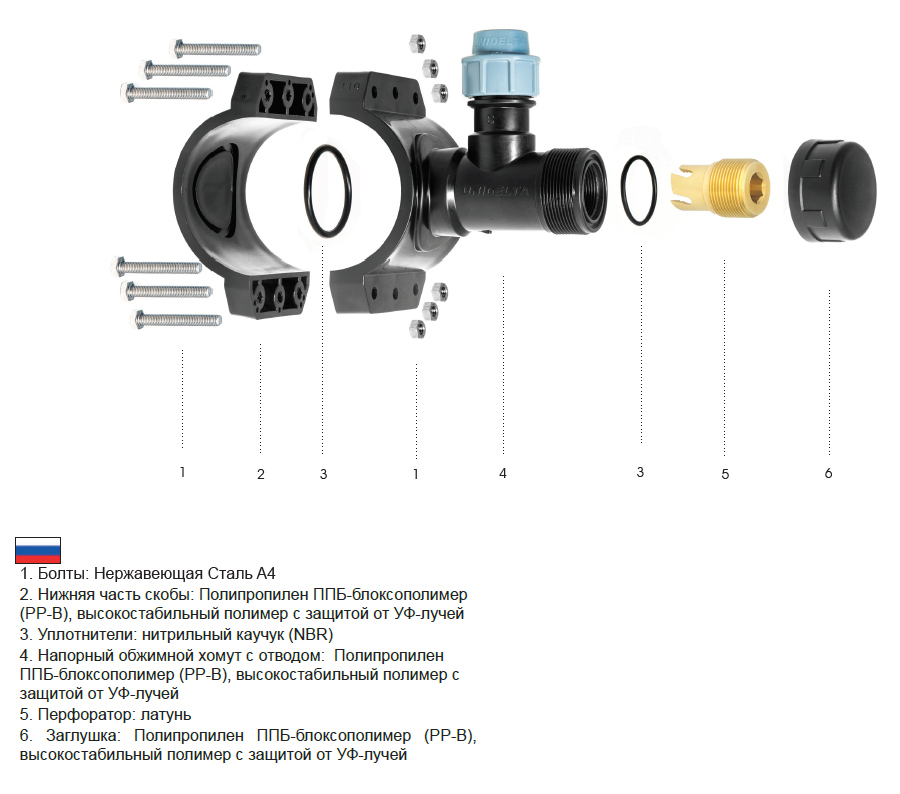

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.
На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.
Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.
Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.
Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.
Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.
Еще способы
Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.
На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.
Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.
К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения .
После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.
Возможно вам будет интересна информация изложенная в следующих статьях:
Видео о врезке в водопровод под давлением.
Особенности проведения врезки
Материал, из которого состоит централизованный трубопровод, определяет, каким способом будет проводиться в него врезка. Реже им является чугун, но чаще это металлопластик, пластик или металл. При создании отверстия из трубопровода, естественно, пойдет вода, но без этого, конечно, врезку осуществить невозможно. Чтобы все получилось правильно и в хорошем качестве нужно использовать специализированные хомутные системы.
Главные правила врезки:
- Диаметр внутренней поверхности подключаемой трубы должен соответствовать диаметру сверла, которое будет использоваться.
- Внешний диаметр трубы должен быть чуть меньше, чем диаметр отверстия, в которое она вставляется.
То, как производится врезка, зависит от вида водопровода. Чтобы не допустить спуска воды, часто используют специальные хомуты и сварку. Если нет никакой возможности резки магистрали, тоже необходимо примененять хомуты. Сварку запрещено использовать, если трубы состоят из полиэтилена.
В конце вставляемой трубы должна быть резьба для корневого крана или муфта, при применении сварки обязательно нужно будет спустить воду из системы.
Главный инструмент при данных работах — это специально предназначенная для этого дрель, при помощи которой в трубопроводе с водой внутри, можно сделать отверстие с необходимым диаметром. Для того чтобы у устройства была хорошая производительность, нужно соблюдать технику безопасности.
Сначала нужно освободить трубу от изоляции и произвести зачистку в месте осуществления врезки. Потом необходимо установить фланец, который выводится на основной трубопровод. Зафиксировать его хомутом. На закрывающую фланец задвижку установить дрель. Хомут не применяется при врезке в стальную трубу, в ней применяется патрубок, приваренный заблаговременно.
Нужно проверить не имеются ли дефекты на шве, после того как закончилась сварка. При их наличии, нужно для большей надежности, произвести сварку еще раз по контуру данного шва.
Необходимо ввести фрезу нужного диаметра после того, как патрубок (муфта) готов, и для трубы сделать отверстие. Задвижка заблокирует поток воды в патрубке после снятия оборудования. По завершении сварочных работ, можно все изолировать и покрыть составом против возникновения коррозии. Так производятся работы с трубами из металла и чугуна.
Для применения при работах по врезке, на рынке имеются несколько разновидностей хомутов:
- электросварной хомут-седелка применяется при работах с трубами из пластика. В комплекте есть фреза необходимого диаметра. Но для его монтажа будут нужны еще несколько инструментов;
- засверловочный — в его конструкции применен поворотно-затворный механизм, который как регулировочная или затворная арматура остается на трубе;
- седловой — эта разновидность хомута применяется при работах с пластиковыми, металлическими, асбестоцементными трубами; запорная пластина, имеющаяся в его конструкции, будет блокировать поток воды;
- обойма — нельзя применять при врезке крана в трубу, находящейся под давлением. Для пустых труб подходит хорошо, потому как имеет недорогую цену и простоту в использовании. Состав материала — металл либо пластик.
Врезку трубы из полиэтилена делают с первыми двумя разновидностями хомутов.
Заключение
Врезать трубу в водную магистраль из любого материала несложно, и сделать это можно самостоятельно, не оплачивая работу специалистов. Инструмент найдется у каждого уважающего себя хозяина, как отыщется и мало-мальский опыт работы с сантехническими устройствами. Тем более, что избежать сварных, самых сложных работ, можно, если вы будете работать по чугуну или полимерной поверхности.
Единственная работа, не связанная с физическим трудом – оформление документов на врезку, которые должны выдавать региональные коммунальные службы и организации.
Довольно часто можно столкнуться с такой проблемой в водоснабжении, что может понадобиться расширение, чтобы подключить дополнительную единицу сантехники или создать новый контур. Когда производится врезка в водопроводную центральную или бытовую магистраль используется хомут для врезки в водопровод
При этом крайне важно соблюдать правила техники безопасности и строго следовать последовательности этапов
Но не всегда получается перекрыть воду. Выход в данной ситуации только один – врезка в водопровод под давлением своими силами. Рассмотрим, как врезаться в водопроводную трубу их чугуна, металла или пластика.
