Подключение импульсного реле для управления освещением

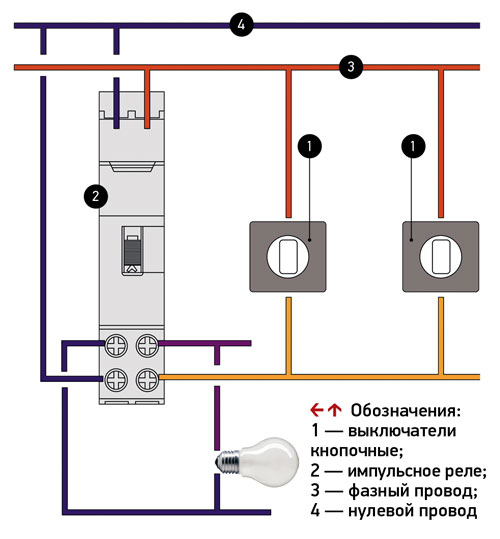

Схема подключения импульсного реле для централизованного управления и подключение нескольких устройств

Важно понимать, что схем подключения различных устройств много, поэтому и любую схему с использование импульсных реле можно дополнить и усовершенствовать. Схему следует дополнить:. Схему следует дополнить:

Схему следует дополнить:

  • Автоматическим выключателем;
  • Реле;
  • Кнопочным выключателем.

В первую очередь стоит разобраться со схемой управления освещением с использованием двух импульсных реле. Стоит отметить, что данная схема очень проста в исполнении, и вы легко справитесь с поставленной задачей.

Для того чтобы управлять разными группами освещения в доме или квартире, уже готовую схему следует дополнить вторым автоматом и реле. Питание второго автоматического выключателя производится от входной контактной клеммы первого автомата, и далее собирается вторая схема.

Еще одну схему подключения, используют для управления всеми группами осветительных приборов. Это достаточно удобно, так как уходя из квартиры, вы сможете выключить все группы освещения.

Для этого, перед основными выключателями, управляющими различными группами освещения, в схему встраиваются два дополнительных, каждый из которых отвечают только за включение или выключение света.

От первого автомата фазный проводник идет к выключателям включения и выключения всего освещения, а уже после них шлейфом подключаются остальные выключатели. Далее, от первого (включающего) выключателя прокладывается проводник к входному контакту на реле (Y 1), а выключающий подключается к входному контакту реле (Y 2). От входных контактов первого реле, шлейфом подключаются входные контакты второго реле.

ТОП-2 разновидности импульсных реле(далее И.Р.)

Бистабильными реле называют устройства, способные находиться в двух фиксированных (стабильных) состояниях. В связи с особенностями применения их также называют иногда «блокировочными реле», потому что они призваны блокировать сеть в одном состоянии. Между ними существуют более существенные и глобальные отличия, на основе которых выделяется две категории.


Реле BIS — 403

Электромеханические импульсные Р.

Устройства данного типа потребляют электроэнергию только в момент срабатывания. Блокировочный механизм повышает надёжность и способствует экономии электричества. Такая система также защищает от колебаний в сети и помех, приводящих к ложным срабатываниям.

Основные конструктивные элементы:

  • Катушка.
  • Контакты.
  • Кнопочный механизм с рычажками для включения/выключения.

Импульсные реле электромеханического типа считаются более надёжными и удобными в эксплуатации, потому что не боятся помех и не имеют особых требований по месту установки.

Схемы подключения реле для освещения

Электронные импульсные Р.

Отличительной особенность устройств данного типа является расширенный функционал за счёт использования микроконтроллеров. Распространённым примером является добавление таймера. Дополнительные функции помогают строить сложные системы освещения и прокладывать электропроводку удобным способом.

Основные конструктивные элементы:

  • Электромагнитная катушка.
  • Микроконтроллеры на печатной плате.
  • Диодные запоры и полупроводниковые ключи.

Импульсные реле электронного типа более популярны за счёт вариативности. На выбор предлагаются изделия для систем освещения любой сложности. Модели подбираются под конкретное напряжение — 12V, 24V, 130V, 220V. По способу установки они делятся на DIN-стандартные, предназначенные для электрощитов, и обычные, имеющие иные способы монтирования.

Импульсное реле — интересный элемент электросети, но не стоит забывать о дополнительных модулях:

  • Индикаторы работы сети (состояние освещения).
  • Механический рычаг для ручного переключения.
  • Программируемый таймер.

Они сделают систему освещения более сложной, но удобной при постоянной эксплуатации.

Из-за большого разнообразия моделей становится сложно подобрать подходящее реле

При выборе такого элемента для своего системы освещения следует обратить внимание на основные характеристики:

  • Количество контактов и их положение.
  • Допустимое напряжение и сила тока в управляемой сети.
  • Сила тока, необходимая для срабатывания катушки.
  • Напряжение и продолжительность управляющего сигнала.
  • Максимальное число выключателей, которые можно подключить к одному реле.

На последний параметр нужно обратить особое внимание. При использовании одновременно нескольких выключателей со светодиодной подсветкой импульсное реле электронного типа может давать ложные срабатывания. Светодиоды создают колебания, которые чувствительны катушки часто срабатывают

Светодиоды создают колебания, которые чувствительны катушки часто срабатывают.

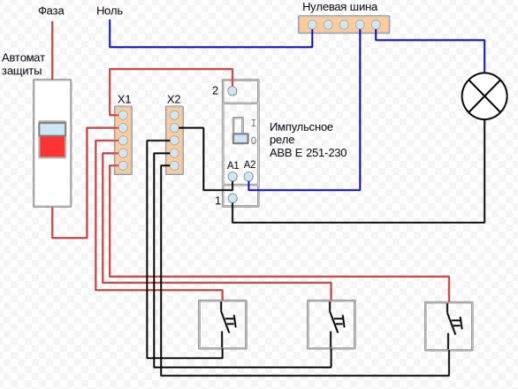

Схема подключения электронного импульсного реле

Импульсное реле или перекрестный выключатель

Схему управления из трех и более мест можно организовать также с помощью двух проходных и нескольких (по числу необходимых постов) перекрестных приборов.

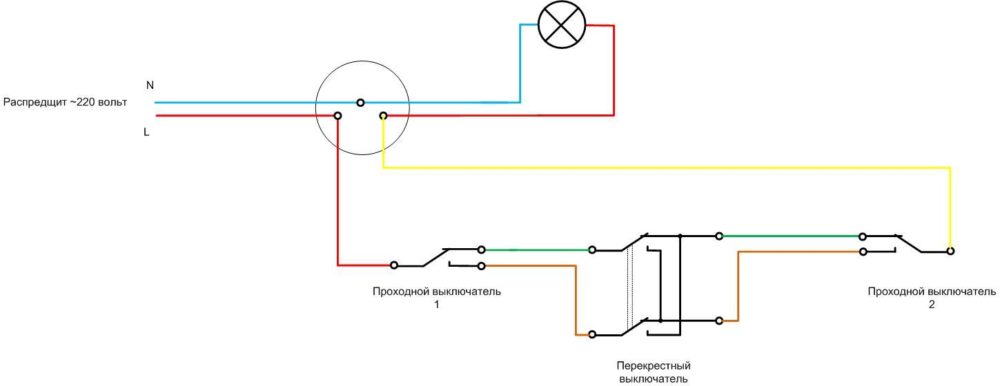

Прокладка кабелей при применении проходных и перекрестных переключателей с использованием распаечной коробки.

Прокладка кабелей в этом случае выглядит так (проводник PE не показан). Очевидно, что в этом случае все выключатели между собой соединяются кабелем в три жилы против двух.

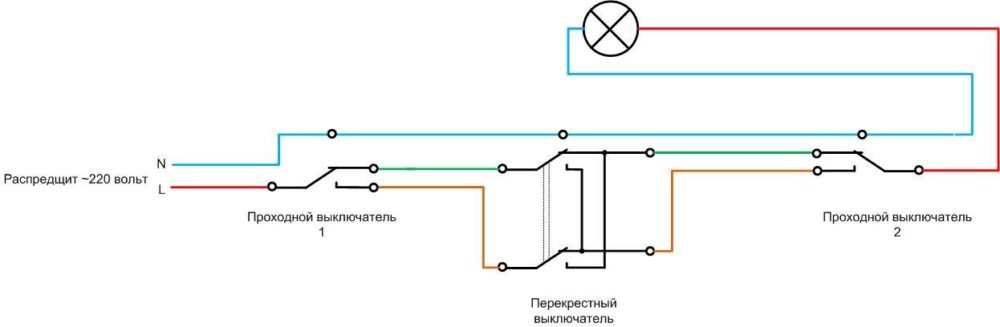

Прокладка кабелей шлейфом при применении проходных и перекрестных переключателей.

Можно обойтись и без распределительной коробки и выполнить соединения шлейфом. В этом случае с учетом защитной жилы количество проводников в кабелях связи возрастает до 4. Другой недостаток такой прокладки – жилы N и PE имеют много точек соединения, что снижает надежность и безопасность схемы.

Поэтому схема с импульсным реле более выгодна в экономическом плане, хотя и не очень привычна. И чем больше расстояние между выключателями, тем выгода больше. К тому же через проходной выключатель идет полный ток нагрузки потребителей, а при реализации схемы на импульсниках коммутируется только небольшой ток управления – долговечность кнопок будет явно выше

При проектировании системы освещения надо обратить внимание на этот вариант

Достоинства и недостатки

Основные типы реле обладают множеством достоинств над полупроводниковыми ключами, такими как:

  • относительно низкая стоимость (благодаря недорогим составляющим);
  • присутствует мощная изоляция между катушкой и контактной группой;
  • не подвержены вредному влиянию перенапряжения, помехам молний, коммутации мощных электрических установок;
  • есть управление линиями с нагрузкой до 0,4 кВ (при малом объеме устройства).

Дополнительный плюс – отсутствие проблемы охлаждения и безвредность для атмосферы. Например, при замыкании с током в 10 А в реле по катушке распределяется меньше, чем 0,5 Вт. В сравнении с электронными аналогами данное значение выше 15 Вт.

Недостатки импульсного реле:

  • износ, а также проблемы коммутации индуктивных нагрузок и высоких напряжений (если ток постоянный);
  • при включении и выключении цепи происходят радиопомехи, поэтому требуется экранирование;
  • относительно долгий период времени срабатывания.

Серьезным минусом можно считать непрерывный износ при коммутации (деформация пружин, окисление контактов, например).

Однако стоит уточнить, что при использовании именно электронных реле, есть такие плюсы как: безопасность, хорошая скорость подключения, доступность на рынке, бесшумная работа, расширенный функционал. А среди минусов: перегрев при коммутации больших токов, нарушение работы при сбоях в электросети, сопротивление в закрытом положении и др.

Тем не менее, электронные реле развиваются достаточно стабильно и быстро. Они популярны благодаря своему функционалу, который можно относительно легко расширить.

Виды импульсных реле

Средства автоматики, приводимые в действие электрическим импульсом, бывают электромеханическими и электронными. Они отличаются как внутренним устройством, так и принципом действия. Но назначение у них общее.

Ниже приведены преимущества и недостатки обоих видов, ознакомившись с которыми пользователь сможет сам принять решение в пользу одного из них.

Электромеханические устройства

Конструкция данных изделий включает в себя:

  • катушку управления;
  • сердечник, приводимый в действие электромагнитным полем катушки;
  • контактная группа, осуществляющая коммутацию цепи;
  • механические узлы (пружинные и рычажные детали).

В отличие от обычных реле, импульсные аппараты не нуждаются в постоянной подаче напряжения, а работают от короткого импульса. Соответственно расход электроэнергии в них происходит только во время замыкания/размыкания контактов.

ДостоинстваНедостатки
·     Надежность в работе, прочность конструкции;

·     Устойчивость к сетевым изменениям, отсутствие ложных срабатываний

Ограниченная функциональность

Практически все представители устройств данного вида имеют механизм для крепления на DIN рейку.

Электронные импульсные реле

Основными конструктивными составляющими этого вида являются микропроцессоры и полупроводниковые элементы. На данный момент электронные изделия отличаются излишней чувствительностью к импульсным перенапряжениям, что бывает причиной ложных срабатываний. Однако, благодаря той же полупроводниковой «начинке», они делают возможной реализацию дополнительных функций. Например, совместив устройство с таймером, можно программировать время включения/выключения света.

ДостоинстваНедостатки
·     Доступность расширения функционала;

·     Прогнозированное повышение надежности за счет совершенствование конструкции

Повышенная реакция на помехи в электрических сетях

Окончательный выбор изделия всегда остается за пользователем.

Технические характеристики

При монтаже систем освещения, которые будут включаться от импульсного устройства, необходимо учитывать основные параметры такого изделия. Если устройство не будет рассчитано на нагрузку подключения либо напряжение в сети, то оно может моментально выйти из строя.  В документации к импульсному устройству, производителем указываются наиболее важные характеристики. Среди числа основных параметров, которые необходимо знать до принятия решения об использования той или иной модели ИР можно назвать:

  • Выходной ток — максимальное значение силы тока, возникающей в катушке при перемещении якоря (для электромеханических устройств).
  • Значение срабатывания — обозначает сигнал, который приводит к автоматическому срабатыванию реле.
  • Ток при втягивании — минимальное значение силы тока для срабатывания реле.
  • Возвратный коэффициент — соотношение тока выхода якоря к току втягивания.

При выборе и использовании реле следует также учитывать предельные значении напряжения и силы тока, на которые рассчитано реле.

В паспорте устройства может быть также указано время срабатывание. Различают изделия быстрого типа, которые включаются за 0.001–0.05 с и приборы с долгой задержкой (около 1 с).

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

  1. подача тока на первое коммутационное устройство;
  2. от контактов первого КУ ток поступает на следующее реле, которое имеет более высокие характеристики, чем у предыдущего и способно выдерживать токи с высокими значениями.

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Реле постоянного тока

Реле постоянного тока делятся на нейтральные и поляризованные. Отличие между ними состоит в том, что поляризованные КУ постоянного тока чувствительны к полярности подаваемого напряжения. Якорь коммутационного устройства меняет направление движения в зависимости от полюсов питания. Нейтральные электромагнитные реле постоянного тока не зависят от полярности напряжения.

Электромагнитные КУ постоянного тока в основном используют, когда нет возможности подключения к электрической сети переменного тока.

Четырехконтактное автомобильное реле

К недостаткам соленоидов постоянного тока относят необходимость использования блока питания и более высокую стоимость в сравнении с КУ переменного тока.

Данное видео демонстрирует схему подключения и объясняет принцип работы 4 контактного реле:

Watch this video on YouTube

Электронное реле

Электронное реле управления в схеме прибора

Разобравшись с тем, что такое токовое реле, рассмотрим электронный тип этого устройства. Конструкция и принцип действия электронных реле практически те же, что и в электромеханических КУ. Однако, для выполнения необходимых функций в электронном устройстве используется полупроводниковый диод. В современных транспортных средствах большинство функций реле и переключателей выполняют электронные релейные блоки управления и на данный момент невозможно полностью от них отказаться. Так, например, блок электронных реле позволяет контролировать расход энергии, величину напряжения на клеммах аккумуляторных батарей, управлять системой освещения и т.д.

Импульсное реле и его устройство

Для того чтобы вы могли детально разобраться и понять устройство импульсного реле мы решили рассмотреть его работу на импульсном реле с лестничным автоматом BIS-403. Корпус этого устройства считается качественным, но его собирают без единого болтика. Все детали, которые в нем установлены, соединяются с помощью термического клея. На коробке, которую предоставляет производитель можно увидеть, что это устройство должно устанавливаться в монтажной коробке.

Это импульсное реле в первую очередь состоит из контроллера ST 78522. Также в нем имеется и стабилизатор напряжения на 5 Вольт. Также в его конструкции вы сможете найти выпрямители и диоды.

Это устройство должно управлять прохождением тока через обычное реле. Благодаря контактам, которые установлены в этом реле, можно определить коммутируемую мощность. Это устройство способно выдерживать нагрузку в 2 ампера. Если ваша нагрузка составляет больше чем 0.5 кВт, тогда вам потребуется установка дополнительного контактора. Для более надежной защиты вам потребуется установить автоматический выключатель.

Как избежать ошибок на 3 уровнях при подключении И.Р. к электрощиту

У малоопытных специалистов возникают трудности с подключением импульсного реле, потому что они не знают, в какой последовательности соединяются элементы друг с другом. Чем больше используемых выключателей, тем сложнее итоговая работа. Однако на деле при соблюдении всех требований кнопок управления может быть практически неограниченное количество. Перед специалистом стоит задача только правильного размещения импульсных реле.

В этом случае электрощит будет состоять из различных уровней:

  • Защита освещения автоматом УЗО.
  • Автомат для защиты нескольких групп света.
  • Импульсные реле.

С первым уровнем установки УЗО на отдельные помещения всё понятно — типичная схема сборки электрощита. Далее идут автоматы на группы света, защищающие кабели светильников и кабели управления. Следующим уровнем идут импульсные реле. Необходимо помнить, что на каждую группу света ставится отдельное реле. Сначала по всем правилам собирается обычный электрощит, который заканчивается автоматом. А уже импульсные реле подключаются к этим автоматам, отвечающим за подачу электроэнергии в отдельные помещения.

Обычно общий свет и бра в комнате управляются отдельными выключателями. Если установить реле с соблюдением вышеупомянутой последовательности, то с помощью одного выключателя можно будет управлять сразу целой группой света. Такая схема всё чаще применяется в современных домах, потому что отличается удобством и практичностью. Для отдельных источников света могут быть свои собственные выключатели и один общий.

Установка и подключение импульсного реле

Теперь пришло время приступить к его подключению. Схема импульсного реле поможет вам выполнить процесс установки. Корпус этого устройства достаточно легко можно установить в установочную коробку. Для того чтобы импульсное реле подключить правильно вам необходимо будет дополнительно провести нулевой провод. Таким образом, у вас получиться 4 провода. К ним относятся:

  • Входящая фаза.
  • Нейтраль.
  • Вывод на кнопки.
  • Вывод на питание лампочек.

Лучше всего в установочную коробку вести кабель с лишней жилой. Если вы не смогли разобрать с этой схемой, тогда вот вам принципиальная схема подключения импульсного реле. На этой схеме вы сразу можете увидеть, что кнопки необходимо тоже подключать в фазе. Подключение диммера имеет подобную схему.

На этой схеме вы видите только две кнопки, но их количество может быть разным. Максимально к одному устройству вы можете подключить 10 кнопок. Если вы подключите больше, тогда у вас могут возникнуть ложные срабатывания. В этом случае вам потребуется располагать провода управления дальше от силовых проводов. Также вам необходимо будет установить дополнительный конденсатор.

Производители этого устройства утверждают, что установить его можно в распределительную коробку вместе с выключателем.

Управление освещением с использованием импульсного реле

Для освещения длинных коридоров, лестничных маршей, где требуется включить освещение на входе и выключить на выходе, целесообразнее выполнять освещение при помощи импульсных реле. Из-за своего принципа работы, импульсное реле называют еще бистабильным.

Разумеется, в простейшем случае можно обойтись двумя выключателями типа А6 10-147 и не использовать никаких реле. Самая простая схема управления освещением из двух мест представлена ниже.

Схема управления освещения из двух мест

А вот еще одна картинка, которая наглядно демонстрирует, как это работает.

Управление освещением из двух мест

Но бывают ситуации, когда освещением нужно управлять из 3 и более мест. В этом случае лучше применить импульсное реле. Применение импульсного реле для освещения значительно упростит схему и сэкономит ваш бюджет.

В зависимости от ваших потребностей можно подобрать подходящее реле для освещения. Дело в том, что некоторые импульсные реле обладают дополнительными функциями, которые могут в некоторых случаях пригодиться.

Общая схема управления освещения при помощи импульсного реле выглядит так:

Схема управления освещением при помощи ипульсного реле

Как обычно, на светильник заведен нулевой проводник, а фаза проходит через контакт реле. При нажатии любой кнопки реле включается, при повторном нажатии реле выключается. Кнопки без фиксации.

Рассмотрим несколько импульсных реле для управления освещения.

1 Импульсное (бистабильное) реле BIS-411.

Импульсное реле BIS-411

Электронное бистабильное импульсное реле “BIS-411” позволяет включать, выключать освещение из нескольких разных мест при помощи параллельно соединенных кнопок управления. Переключение контактов происходит каждый раз в результате импульса тока, при нажатии любой кнопки. Преимущества: позволяет избежать расходов по прокладке многожильной электропроводки (для соединения кнопок управления с реле достаточно применить двухжильный провод 2×0,35мм).

2 Импульсное (бистабильное) реле BIS-413.

Импульсное реле BIS-413

Временная диаграмма BIS-413

Освещение включается нажатием кнопки любого выключателя и отключается по истечении заданной выдержки времени встроенного лестничного автомата (таймера) либо повторным нажатием кнопки любого выключателя.

Двукратное нажатие кнопки выключателя в течение менее 1 секунды включает освещение постоянно до момента очередного нажатия выключателя. BIS-413 более умное реле по сравнению с BIS-411.

3 Импульсное (бистабильное) реле BIS-414.

Импульсное реле BIS-414

Отличительная особенность BIS-414 от BIS-411 и BIS-413 в том, что реле имеют на выходе две секции и позволяют в соответствующей последовательности управлять двумя нагрузками.

Временная диаграмма BIS-414

4 Импульсное (бистабильное) реле BIS-412.

Импульсное реле BIS-412

Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам (WW, ZW), а управление отдельным реле в группе — по индивидуальному входу (ZO). Например, включение и выключение освещения в помещениях всех этажей здания или каждого этажа (групповые входы), а также отдельно в каждом помещении (индивидуальные входы).

Основные технические характеристики приведенных импульсных реле:

ПараметрBIS-411BIS-412BIS-413BIS-414
Напряжение питания230 B; 50 Гц
Максимальный коммутируемый ток (АС1), А162×8
Контакт:Z — замыкающийP — переключающий1P2×1P
Ток управления, мА0,5–1
Задержка включения, с0,1–0,2
Задержка выключения (регулируемая), мин1–12
Сигнализация питаниязелёный светодиод
Сигнализация включения нагрузкижёлтый светодиод2 жёлтых светодиода
Диапазон рабочих температур, °Cот –25 до +50
Потребляемая мощность, Вт0,8
Габариты (Ш×В×Г), мм17,5×90×63
Тип корпуса1S
Подключениевинтовые зажимы 2,5 мм

Почти все импульсные реле, могут работать с выключателями с неоновой подсветкой. При большом их количестве (более 10) рекомендуется установить конденсатор ёмкостью 0,15–0,33 мкФ 275 VAC между выводами 1 и 6 (BIS-411, BIS-412, BIS-413, BIS-414).

Советую почитать:

Применение и схема управления независимым расцепителем

Что делать, если у вас постоянно пропадает фаза?

Управление освещением в проходном коридоре

Как подключить чайник, микроволновую печь и холодильник?

Импульсное реле для установки в распредкоробку

Помимо щитовых вариантов, есть еще и навесные, для установки за подвесной потолок или непосредственно в распредкоробку.

С их помощью можно организовать перевод освещения в своей квартире с одноклавишников на импульсники. Меняете в монтажных коробках выключатели на кнопки и делаете переключения проводов в распаечной коробке.

Вот так выглядит данная схема при подключении импульсного реле, непосредственно в распределительной коробке под потолком.

Схема №3

При этом у вас мало что меняется в электрощитке, а вы получаете отличный вариант управления освещением, аналогичный проходным выключателям.

При подключении в щитовой от стандартного импульсника сразу нескольких светильников, а не одной лампочки, обязательно монтируйте кросс-модуль или клеммники.

Заводить по два, три кабеля на одно реле навряд ли получится (не даст ограничение по толщине провода). Придется их раскидывать по разным колодкам.

Какие еще разновидности импульсных реле существуют? Есть например, с функцией задержки по времени.

Ее можно использовать для задержки как при включении света, так и при его отключении. Выезжаете вечером из собственного коттеджа и нажимаете в доме на специальную кнопку.

Это дает вам время спокойно пройти по освещенным дорожкам до калитки и только после этого свет автоматически выключится.

Такой способ не требует даже установки отдельных выключателей на улице.

Еще к таким реле можно подключить вытяжной вентилятор в ванной. Выходя из ванной комнаты, нажимаете на кнопку, а вентилятор продолжает работать заданный вами промежуток времени.

Какие недостатки есть у импульсных реле? Некоторые модели отдельных производителей чувствительны к перепадам напряжения.

Чем это чревато? А тем, что свет на некоторых лампах у вас будет включаться и выключаться самопроизвольно при нестабильном напряжении.

Еще многих раздражает постоянное клацанье и щелчки при работе реле. Особенно этим грешат эл.механические разновидности. Они состоят из рычажной и контактной системы, катушки, плюс пружины.

Отличить их можно по рычагу с лицевой стороны. С его помощью реле вручную переводится из одного положения в другое.

В электронные встроена плата с микроконтроллером. В них клацать особо нечему, и они менее шумны.

Чтобы было меньше проблем, выбирайте реле от известных и давно зарекомендовавших себя брендов. Таких как — ABB (E-290), Schneider Electric (Acti 9iTL), F&F (Biss) или отечественный Меандр (РИО-1 и РИО-2).

У ABB очень большой выбор по добавлению к основной модели E290 всяких накладок и дополнительных «плюшек».

У Меандр РИО-2 есть полезная функция для работы с обычными одноклавишными выключателями.

Для этого данную релюшку нужно перевести в режим №2 и к каждому из входов Y, Y1 и Y2 подключить свой выключатель света (всего 3шт).

В итоге вы получите режим работы перекрестных выключателей на основе обычных одноклавишников. При нажатии любого из них (вкл или выкл), будет изменяться выход и переключаться контакты на самом реле, зажигая или гася лампочку.

Схема подключения импульсного реле

     Стандартная схема с использованием импульсного реле, состоит из самого устройства переключения, кнопочных выключателей, кабелей и автоматического выключателя.

     Автомат, используемый в этой схеме, рассчитан на 10 Ампер, поэтому площадь сечения всех кабелей, используемых при монтаже, не должна быть менее чем 1.5 мм2. В противном случае, при возникновении короткого замыкания в сети, кабель может перегореть раньше, чем сработает автоматический выключатель. При монтаже следует применять медные провода.

     Силовые контакты реле, представленного на схеме, обладают коммутационной способностью в 16 Ампер, что вполне достаточно, для управления большим количеством мощных ламп. Если же ток, в силовой цепи, будет превышать номинальное значение для данного реле, то необходимо дополнительно установить мощный контактор или магнитный пускатель.

     На схеме указано два кнопочных выключателя, соединенных параллельно, однако их количество может быть любым, главное, что бы оно ни превышало указанного в паспортных данных реле. Для уменьшения длины используемого кабеля, выключатели рекомендуется подключать шлейфом.

     Фазный провод (красного цвета), отходящий от защитного автомата, должен приходить на выключатели и контакт реле (11).

     После выключателей (в момент нажатия на выключатель) фаза (оранжевый провод) приходит на катушку реле (Y).

     Нулевой провод (N), подключается к соответствующей клемме реле и лампам накаливания.

Схема подключения и принцип работы импульсного реле РИО-1

Здравствуйте, уважаемые гости и читатели сайта «Заметки электрика».

В последнее время вместо стандартных схем с одним выключателем все чаще стали применяться схемы управления освещением (квартир, домов, офисов и т.п.) с двух, трех и более мест.

Ведь это очень удобно, особенно в помещениях с большими площадями или при наличии длинных проходов и коридоров. Например, можно включить свет в начале коридора, а выключить в конце, не возвращаясь обратно. Или же включить свет в лестничном пролете на первом этаже, а выключить его на втором, не спускаясь вниз.

Существует несколько способов реализации управления освещением из нескольких мест:

Про схемы подключения проходных выключателей (переключателей) я уже подробно рассказывал в одной из своих статей — вот ссылочка на нее. Здесь приведу лишь один пример — это схема управления освещением с трех мест с помощью двух проходных и одного перекрестного выключателя.

Как видите, питание с автомата сначала приходит в распределительную коробку, далее от нее идет на проходные и перекрестные переключатели, и с нее же идет на лампы. Схема достаточно сложная и при ее сборке зачастую возникают ошибки. А это управление только с 3 мест. Представьте себе, как будет выглядеть схема управления освещением с 4 или 5 мест.

Весь монтаж ведется кабелями одного сечения, т.к. ток нагрузки ламп проходит через всю цепочку выключателей.

Стоимость проходных переключателей в несколько раз выше, нежели кнопочных, про которые я расскажу чуть ниже. И чем больше точек для управления светом Вы хотите сделать, тем дороже выйдет данный способ управления.

С другой стороны эта схема достаточно надежна, т.к. не содержит элементов автоматики. Но автоматикой в наше время уже никого не удивишь, а даже наоборот, ее удобство и функциональность значительно расширяет стандартные границы и возможности.

Поэтому я предлагаю рассмотреть второй способ — это применение импульсных реле, на которых и остановимся более подробно в рамках данной статьи.

Для реализации управления светильниками с помощью импульсного реле нам необходимы:

Разновидности импульсных реле

Импульсные реле еще называют бистабильными реле или блокировочными. Не суть, главное, что это такие реле, которые переключают свой силовой контакт (у некоторых моделей несколько силовых контактов) при подаче на их катушку или схему управления кратковременного импульса напряжения.

В настоящее время на рынке можно приобрести импульсные реле любых производителей, например, от АВВ (ABB E 251-230), Schneider Electric (Acti 9 iTL), Legrand, F&F (Biss-411), Меандр (РИО-1) и т.п.

В устройство электромеханических импульсных реле входит катушка, контактная система, пружинные и рычажные системы — по конструкции они несколько похожи с модульными контакторами, только у включенного контактора катушка всегда должна находиться под напряжением, а у импульсного реле на катушку или схему управления подается кратковременный импульс, о чем можно сделать вывод, что реле потребляет электроэнергию только в момент коммутации.

В электронных импульсных реле установлена печатная плата с микроконтроллером и выходным электромагнитным реле.

Первые, более надежные и не боятся различных перенапряжений в сети. Вторые же, очень чувствительны к уровню напряжения и импульсным перенапряжениям, реагируют на малейшие помехи в сети и могут ложно срабатывать, в связи с этим у них есть некоторые ограничения по длине линий управления. Какой из них выбрать — это уже отдельная тема для разговора, но я рекомендую остановить свой выбор на электромеханических.

Импульсные реле могут иметь катушку или входной сигнал на 12 (В), 24 (В), 130(В) и 220 (В).

Также бистабильные реле могут отличаться друг от друга по количеству и типу контактов, количеству полюсов и номинальному току силовых контактов (16 А и 32 А), по способу установки (на DIN-рейку в электрический щит или навесного типа для установки под навесным потолком или в распределительной коробке).

В качестве примера я рассмотрю импульсное реле РИО-1 от компании Меандр. Его стоимость на момент написания статьи составляет около 900 рублей. РИО-1 расшифровывается следующим образом:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
