Способы организации индукционного отопления частного дома своими руками

Как сделать индукционный котел отопления своими руками для отопления дома

«Индукционники» различной производительности в свободном доступе представлены на рынке климатической техники, но стоимость их существенно завышена. Это вынуждает умельцев собирать отопители из доступных компонентов. Чтобы не паять сложные электронные схемы, делают индукционные котлы отопления своими руками из инверторов, сварочного аппарата или кухонных плит, работающих на принципе индукции.

Из индукционной плитки

Обычный кухонный прибор можно использовать для создания электрокотла. У мастера есть 2 способа, как реализовать проект. Тем, кто не хочет вникать в тонкости процесса и создавать сложные конструкции, подойдет использование электроприбора по прямому назначению. Для этого на него устанавливают закрытую нагревательную емкость со входным и выходным патрубками. Последние подключают к отопительному контуру, а нагрев будет происходить аналогично кипячению воды в кастрюле.

Второй способ более сложен в реализации. Для этого придется прибор полностью разобрать и извлечь необходимые элементы. Мастеру понадобятся медный сердечник для изготовления катушки и блок управления для питания силовой части. Однако такой прием имеет несколько недостатков:

1. Подбор величины индукции самодельной конструкции. Мастеру понадобится опытным путем определить количество витков, соответствующее оптимальному. Только в этом случае работа будет максимально эффективной.
2. Несоответствие системы управления. Контроллер плитки не рассчитан на работу в составе котловой автоматики. Он будет по времени отключать нагрев, даже если теплоноситель не достиг заданной температуры.

Из инвертора

Преобразователь постоянного напряжения в переменное может служить источником высокочастотного сигнала для сборки «индукционника». Прибор подбирают или изготавливают соответствующей мощности, способной генерировать достаточное количество тепла. Мастеру также понадобится первичная катушка и блок конденсаторов.

Обмотку изготавливают из медной трубы или проволоки в керамической изоляции. В первом случае по катушке можно пустить воду для охлаждения и дополнительного отбора тепла. Элемент сворачивают вокруг цилиндра подходящего диаметра. В зависимости от мощности прибора понадобится не менее 5-6 витков. Края катушки подключают к блоку конденсаторов и инвертору напряжения.

С питанием от сварочного аппарата

Функцию частотного генератора может выполнять современный сварочный агрегат. Он способен генерировать ток с частотой 20-50 кГц, что отлично подходит для создания «индукционника». Последовательность изготовления:

1. К отрезку пластиковой трубы диаметром 2 дюйма и длиной 0,6 м приклеивают полоски текстолита, на которые наматывают обмотку из 50-100 витков медной проволоки в эмалевой изоляции. Между отдельными кольцами оставляют не менее 5 мм.
2. В трубу насыпают куски нержавеющей проволоки.
3. С двух концов припаивают полипропиленовые переходники размером, соответствующим присоединительным фитингам отопительного контура.
4. Обмазывают катушку эпоксидкой для обеспечения надежной электроизоляции.
5. Края обмотки подключают к выводам сварочного инвертора. Их необходимо сделать самостоятельно, подключив проводники в точки, где напряжение еще не выпрямлено.
6. Все элементы устанавливают в шкаф, который закрепляют на стене. Выполняют все необходимые подключения.

Для автоматизации процесса нагрева можно подключить сварочный аппарат через силовое реле или контактор, управляемые термостатом. Такая связка позволит включать и отключать агрегат при достижении заданных температур.

Достоинства и недостатки индукционного котла

Индукционные котлы обладают следующими достоинствами:

1. Высокий КПД;
2. Отсутствие расходных элементов, надежность конструкции;
3. Малые габаритные размеры;
4. Простота монтажа и эксплуатации;
5. Высокая скорость нагрева;

Котлы индукционного типа имеют коэффициент полезного действия до 99 %, превосходящий КПД ТЭНовых и электродных агрегатов. Экономичность котла в 20 – 30 %, заявляемая производителями, противоречит принципам закона сохранения энергии.

Но некоторая экономия все же может быть достигнута за счет отсутствия накипи. Дело в том, что сердечник при воздействии электромагнитной индукции не только нагревается, но и приобретает устойчивую микровибрацию. Образование отложений и накипи в таких условиях практически невозможно.

 В ТЭНовых и электродных котлах образование накипи – стабильный постоянный процесс. Известковые отложения имеют определенное термическое сопротивление и снижают коэффициент теплопередачи от нагревательного элемента к теплоносителю. Накипь толщиной 0,5 мм ухудшает теплопередачу на 8 – 10 %. В индукционных котлах такое препятствие отсутствует и электрическая энергия расходуется более рационально.

Наличие явления вибрации также позволяет использовать в системе отопления воду даже с высоким содержанием солей жесткости. Вообще в качестве теплоносителя при работе котлов-индукторов может использоваться неподготовленная вода, антифризы, даже масло – то есть отсутствуют требования по химическому составу, которые присущи другим электрокотлам.

Индукционные котлы не имеют в своей конструкции быстроизнашивающихся элементов (ТЭНов, электродов). Срок службы оборудования заявляется в 25 лет (при гарантии в 2 года). Не требуется регулярная замена нагревательных элементов – это снижает расходы на эксплуатацию оборудования.

Бытовые котлы обладают малыми габаритами (высота не превышает 1 метра), могут располагаться в любом помещении. Установка изделия не требует получения каких-либо разрешений, монтаж можно произвести самостоятельно. Обязательным условием монтажа является заземление устройства для предотвращения поражения электрическим током.

О самостоятельном изготовлении котла индукционного типа следует сказать отдельно. Реализация этой задачи возможна при наличии сварочного аппарата и определенных умений. Но обязательным условием является знание электрического оборудования и устройств, ведь для любого сложного оборудования требуется серьезная система безопасности, контроля и управления. Самостоятельная сборка блока управления и систем безопасности не всякому по силам.

Индукционные котлы можно назвать многофункциональными. Их можно использовать не только для отопления, но и для производства горячей воды в режиме проточного водонагревателя.

Каких-либо серьезных недостатков индукционные котлы практически не имеют. Можно лишь отметить, что по отзывам пользователей наблюдаются жалобы на шум изделия при работе. Это вызвано наличием вибрации. Этот негативный фактор в принципе можно устранить – котел следует крепить с амортизирующими вставками (из резины и т.д.), которые будут препятствовать передаче вибрации строительным конструкциям.

Также можно отметить, что серьезную опасность представляет неконтролируемая утечка теплоносителя. При выходе из строя системы контроля протока оборудование будет разрушено и станет неремонтопригодным. И еще один весомый недостаток, присущий всему электрическому отопительному оборудованию – очень высокая стоимость электрической энергии.

Индукционные котлы отопления – качественное и эффективное оборудование с технической точки зрения. По своей конструкции они более совершенны, чем ТЭНовые и электродные электрокотлы. При отсутствии иных энергоносителей, кроме электроэнергии, оборудование этого типа со временем может стать более популярным для отопления частных домов и дач.

Рекомендуем прочитать:

Проточные и накопительные газовые водонагреватели

Наружные котлы уличного размещения

Виды автономного отопления

Установка раковины в ванной комнате

Экономное отопление частного дома

Как правильно выбрать радиатор для отопления помещений

(Просмотров 862 , 1 сегодня)

Самодельные варианты

Составляющие элементы

Существует несколько вариантов конструкций, которые легко создать своими руками. В основе первого варианта лежит система из пластиковых труб и высокочастотный инвертор. Последний придется приобрести отдельно. Желательно, чтобы модель обладала функцией плавной регулировки тока. Минимальный показатель мощности — 15 ампер, но для качественного обогрева лучше выбирать более мощные варианты.

Нагреваемый элемент можно собрать из стальной катанки или проволоки диаметром 7 мм. Корпус индукционной катушки одновременно выполняет функцию части трубопровода и может изготавливаться из пластиковых толстостенных труб с внутренним диаметром около 50 мм.

К корпусу прикрепляются два патрубка. По одному из них к котлу подается холодный теплоноситель, а по другому отдается нагретая вода. Внутренняя часть корпуса полностью заполняется нагреваемым элементом. Торцы можно закрыть кусками стальной сетки.

Устройство в доме

Для того чтобы сделать индукционную катушку, пластиковую трубу тщательно обматывают медным проводом. После этого самодельное устройство монтируется в трубопровод. С этой целью просто вырезается кусок трубы, на место которого и будет вставлена катушка. Прежде чем подключать устройство, в систему необходимо залить теплоноситель — иначе корпус просто расплавится.

Еще один простой вариант, который легко сделать своими руками — это агрегат с трехфазным трансформатором. Две трубы свариваются между собой в форме кольца. Эта конструкция будет выполнять функцию нагревателя. На корпус наматывается обмотка. Подача и отвод теплоносителя, как и в предыдущем варианте, обеспечивается двумя патрубками. Всю конструкцию можно поместить в теплоизолирующий кожух, чтобы минимизировать потери тепла во время эксплуатации оборудования.

Индукционный котел обязательно должен быть заземлен. Устанавливать его можно только в закрытые сети отопления с принудительной циркуляцией. Он подходит для монтажа в системы с любым видом труб, включая пластиковые. При установке агрегата необходимо соблюдать расстояние не менее 30 см между котлом и стенами. От пола и потолка это расстояние должно быть не менее 80 см. Даже созданный своими руками индукционный котел можно оснастить дополнительной группой безопасности и автоматикой. Эта работа сложнее, но она обеспечит стабильное функционирование всей системы.

Развенчание мифов

Порой в магазинах, продающих оборудование, осуществляющее индукционное отопление дома, можно услышать просто нереальные характеристики, присваивающиеся ему. И, к сожалению, не всегда такие свойства являются правдивыми. Существует несколько основных моментов, о которых следует знать правду:

Новизна принципа. Многие утверждают, что это инновационные технологии, которые построены на основе принципов физики. В реальности дело обстоит так: явление электромагнитной индукции было открыто Майклом Фарадеем еще в 1831 году. И уже с ХХ столетия индукционная система отопления вовсю использовалась в промышленности для того чтобы плавить сталь. Как видим, это не новая технология, а всего лишь известный принцип, нашедший применение в современности в бытовых целях.

Нагрев воды в индукционном котле

Экономичность. Частое утверждение – что индукционный нагреватель для отопления использует на 20-30% менее энергии, нежели другие электрические аналоги. В реальности же все так: любой прибор нагревания все 100 процентов энергии, которую он использует, превращает в тепловую – конечно если он не делает механическую работу. КПД может быть и меньшим. Здесь все зависит от того, как рассеивается тепло вокруг прибора отопления. Время, за которое носитель тепла нагреется до нужной температуры, прямым образом зависит от того, насколько эффективна работа нагревательного элемента. Поэтому высокие речи о революционной экономичности – это лишь уловки. Ведь закон сохранения энергии никто не отменял. Чтобы получить 1 кВт тепла, нужно потратить не менее 1 кВт электричества. Помимо этого, какая-то часть тепла будет тратиться просто так. Например, сама катушка греется, так как сопротивление проводника не нулевое.

Экономический эффект использования индукционного котла

• Долговечность. Еще одно частое утверждение – это то, что отопление индукционной плитой будет работать у вас не менее 25-ти лет, и что это наиболее долговечный вариант отопления электричеством. Механическое изнашивание котлов такого типа невозможно, так как у них нет подвижных элементов. Медная обмотка обладает большим запасом прочности, и если использовать ее при надлежащем охлаждении, то прослужит она долго. Сердечник в любом случае будет постепенно разрушаться – так как на него могут влиять агрессивные примеси, а постоянный нагрев-остывание не будет придавать прочности. Но заметим, что даже этот процесс – очень долгий. В схеме управления – несколько транзисторов. Именно они и будут определяющими срока эксплуатации всего оборудования без отказа. Обычно дается гарантия на 10 лет. Хотя известны случаи, когда оборудование работало и 30 лет. Вывод из этого всего следующий: индукционные нагреватели воды для отопления будут намного дольше работать, чем аналоги – ТЭНы.
• Незаменимые свойства. Многие говорят, что индукционные котлы сохраняют свои первоначальные характеристики в течение десятилетий из-за того, что здесь не появляется накипь. Первым делом, скажем, что влияние накипи немного преувеличивается. Слой извести не имеет высоких теплоизолирующих свойств, а в замкнутой системе много отложений не появится. Но этого нельзя сказать о сердечнике – здесь накипь – это частое явление. Так, отопление с помощью индукционной плиты действительно не подвержено накипи.
• Бесшумная работа. На самом деле, если изучить отзывы, то можно сказать, что любой электробойлер не будет шуметь при нагревании воды, так как здесь нет акустических колебаний. Шум может появиться только от насосов. Так что суждение верно.
• Компактность. Индукционное оборудование можно устанавливать в любом помещении. Это утверждение верно: данное устройство – это отрезок трубы, который не требует особого места.

Индукционный котел

Индукционный нагрев воды для отопления – безопасен. Если случится утечка носителя тепла, то электромагнитное поле не исчезнет автоматически. Сердечник продолжит нагреваться, если не прекратить электроснабжение, то корпус и крепление расплавятся через считанные секунды. Именно поэтому при установке следует предусмотреть автоматическое отключение индукционного котла в таких ситуациях.

Обзор индукционных электрокотлов и монтаж своими руками

Устройство и особенности

Вопрос выбора котла для отопления дома зачастую решается доступностью источника нагрева. Электричество, конечно, не самое дешевое топливо, но зато довольно распространенное. Промышленность предлагает 3 вида:

1. ТЭНовые – элемент трубчатой формы разогревает теплоноситель в баке. Главный плюс: производительность до 99 %. В недостатках – малый срок службы основной детали и скорое появление накипи, из-за чего эффективность снижается.

2. Электродные – как ясно из названия, нагревателями выступают электроды. В результате реакции с магниево-кальциевыми солями, растворенными в воде, образуется ток, подогревающий жидкость. КПД – до 98 %, небольшие размеры, но термоноситель надо разбавлять электролитом.

3. Индукционные (вихревые) – теплогенератор, работающий по принципу индукции. Рассмотрим их подробнее.

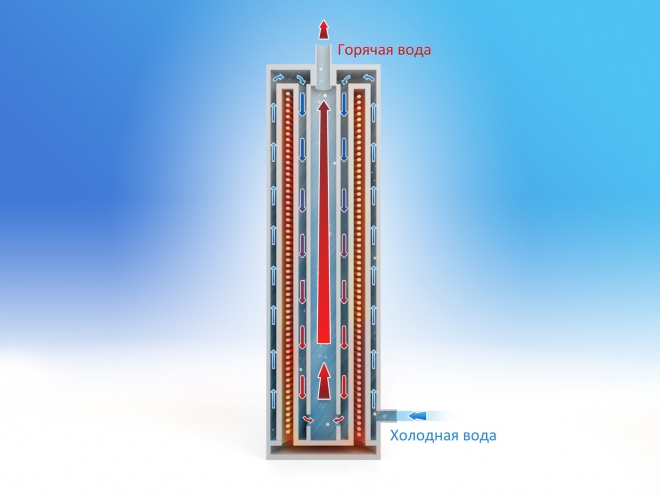

Устройство электрокотла индукционного типа не отличается сложностью. Имеется система труб из стали, заключенных в медную обмотку – индукционный трансформатор понижающего вида. В процессе образуется электромагнитное поле, нагревающее сердечник с теплоносителем внутри. По утверждению компании вода достигает температуры +70 °С за 7 минут.

Внешний корпус выполнен из прочной стали с термостойким порошковым покрытием. В комплект также включаются инвертор (преобразователь из полупроводникового материала), термостат с внутренним датчиком, блок управления. Монтируется только в закрытых системах независимо от типа термоносителя (вода, тосол, антифриз, масло).

Технические характеристики индукционного котла для системы отопления (бытовая серия):

В интернете часто можно встретить рекомендации народных «Кулибиных» о том, как соорудить индукционный нагреватель своими руками из плитки. Подобные конструкции не выдерживают критики, недолговечны, зачастую опасны для здоровья окружающих, а КПД едва достигает 50 %. Промышленные модели более сложные, безопасные в эксплуатации, при производстве используются совершенно другие материалы.

Индукционный котел своими руками

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Монтажные работы

Изначально необходимо подготовить чертеж. Индукционный котел своими руками легче всего смастерить, имея под рукой схему отопительной системы. Если все подготовлено, то можно приступать к рабочему процессу. При этом какого-либо особенного оборудования или слишком дорогостоящего материала для изготовления не требуется. Будет достаточно иметь минимальный опыт работы со сварочным аппаратом инверторного типа. Все действия выполняются следующим образом:

1. Для начала нужно нарезать нержавеющую проволоку на несколько частей. Их длина должна составлять около 5 сантиметров, диаметр — 7 миллиметров.
2. Чтобы сделать корпус, понадобится пластиковая труба диаметром 50 мм.
3. Теперь требуется прикрыть дно подготовленной трубы металлической сеткой. Желательно, чтобы она была с мелкими ячейками, тогда через них не смогут пройти куски нержавейки.
4. Заполняют корпус имеющейся проволокой. Затем плотно закрывают второе отверстие трубы, используя такую же сеточку.
5. На следующем этапе предстоит намотать медную проволоку на среднюю часть корпуса, произведя около 90 оборотов. Сделать это нужно как можно плотнее.
6. Теперь необходимо подключить к конструкции переходник для врезки. Можно использовать как водопроводную, так и отопительную систему.

Таким образом, можно достаточно легко сделать индукционное отопление частного дома своими руками. При этом такая конструкция не нуждается в отдельном котельном помещении. Для этого необходимо просто вырезать отрезок трубы рядом со входом в радиатор и приварить на это место самодельный нагреватель.

После этого нужно правильно произвести подключение готовой катушки к инвертору 18-25 А, а также заполнить систему теплоносителем. Главное, не производить подключение без теплового носителя, так как пластиковая оболочка прибора просто расплавится, а все ранее произведенные действия будут напрасными. Также не стоит забывать про заземление, оно позволит не беспокоиться о безопасности.

Немного о плите на индукции

Эта чудо-плита не похожа на обычные плиты тем, что:

1. Автоматически распознаёт подходящую посуду (только из ферромагнитных металлов и с плоским дном), а под неподходящей даже не включается.
2. Нагревает быстрее, чем газовая или электрическая, следовательно, блюда готовятся оперативнее.
3. Греет строго определённую зону, равную диаметру посуды. Остальная часть плиты остаётся холодной.

Схема такой плиты в разных брендах может существенно отличаться, но её принципиальное устройство одинаково для всех моделей:

• Поверхность из стеклокерамики.
• Под ней изоляционный слой.
• Под изоляцией — индукционная катушка.
• Под катушкой — Блок управления и Преобразователь частоты.

Первичный контур в таком трансформаторе — катушка внутри плиты, а вторичным контуром выступает сама посуда.

В интернете можно встретить даже забавные схемы самодельных отопительных систем с помощью индукционных плит. Но они не выдерживают никакой критики.

Индукционные плиты работают на сверхвысоких частотах от 20 кГц до 60 кГц. Проводя замеры излучений, выявили, что частично они поглощаются самой плитой, а оставшиеся действуют строго в радиусе 30 см от центра плиты. Всё же, несмотря на доказанную безопасность, людям с кардиостимуляторами очень не советуют пользоваться такими плитами, во избежание остановки сердца. А как с вредоносными излучениями у индукционного котла? Ведь он также работает на частотах от 25 кГц и выше.

Принцип действия инверторного котла

Традиционное электрическое оборудование работает по принципу передачи энергии непосредственно теплоносителю посредством ТЭНов. При этом, если прибор имеет в комплектации ТЭНы, то, следовательно, нужно подготовить место для нагрева воды.

ТЭНы также сильно подвержены влиянию коррозии, поэтому их необходимо защитить от необратимых процессов.

Инверторное оборудование работает на основе электромагнитной индукции. Генерация самого тока происходит благодаря переменному магнитному полю. С этой целью необходимо преобразовать постоянный сетевой ток в переменный. С этой задачей превосходно справляется инвертор, действие которого возможно, как от сети, так и от аккумуляторов.

Существует два вида контуров в инверторном котле:

1. Магнитный, позволяющий генерировать магнитное поле переменного типа.
2. Теплообменник, который способствует нагреву теплоносителя.

При соответствующей подачи переменного электричества, катушка начинает формировать магнитное поле. Это способствует нагреванию жидкости в системе и дальнейшей ее передачи по трубам.

Схема индукционной системы нагрева

Особенности и предостережения

Поскольку индукционные нагреватели со сварочным инвертором, сделанные своими руками, не могут самостоятельно управлять температурой воды, то в первозданном виде они являются источником повышенной опасности. Поэтому устройство требует доработки, а именно — добавлением устройств контроля и автоматики. Для начала на выходе из трубы надо установить стандартную группу безопасности, включающую в себя манометр, воздухоотводчик и предохранительный клапан.

Чтобы избежать перегрева, следует снабдить нагреватель устройством аварийного отключения, управляемым от термостата. Если у вас имеются хорошие навыки в области сборки электрических схем, для управления нагревом вы можете задействовать терморегулятор с датчиком температуры воды и реле, размыкающим цепь при достижении установленной температуры теплоносителя.

Минус данной конструкции заключается в ее малой эффективности, да и надежность аппарата под вопросом. Дело в том, что в заводских котлах вода проходит через теплообменник свободно, а у нас на ее пути возникает препятствие в виде кусков катанки. Они перекрывают все сечение трубы и создают высокое гидравлическое сопротивление. Да и в случае нештатной ситуации авария чревата разрывом пластика и возможным коротким замыканием из-за потока горячей воды.

Надо сказать, что переделка сварочного инвертора в индукционный нагреватель нецелесообразна еще и потому, что тепловая мощность устройства будет ограничена максимальной электрической мощностью инвертора. Обычно имеющегося в доме аппарата хватит на обогрев комнаты площадью 25—30 м2 в лучшем случае, да и чем вы станете выполнять сварочные работы все это время? По сути, такой нагреватель использовать можно, но только в исключительных случаях как способ временного отопления.

Сборка простого индукционного котла

Для сборки индукционного котла не нужно использовать никаких сложных в обращении инструментов и дорогостоящих материалов. Все, что вам надо – иметь хотя бы базовые представления о работе сварочного аппарата инверторного типа.

Как сделать индукционный котел своими руками

Первый шаг. Нарежьте проволоку из нержавейки либо катанку на куски длиной порядка 5 см. Необходимый диаметр используемой проволоки – 7-8 мм.

Второй шаг. Подготовьте пластиковую трубу для сборки корпуса устройства. Будет достаточно изделия диаметром порядка 50 мм.

Третий шаг. Закройте дно основной трубы мелкоячеистой металлической сеточкой. Подбирайте сетку с такими ячейками, чтобы через них не могли пройти куски загруженной нержавейки либо катанки.

Четвертый шаг. Полностью заполните корпус проволокой либо катанкой, а затем закройте свободное отверстие трубки второй металлической сеточкой.

Пятый шаг. Аккуратно и как можно более плотно намотайте на среднюю часть корпуса порядка 90 витков провода из меди.

Шестой шаг. Подключите к корпусу нагревателя специальные переходники для врезки в отопительную или водопроводную систему. Схема предельно простая: вода заходит в нагреватель через один переходник – практически мгновенно нагревается – выходит в отопительную систему через второй переходник – батареи и трубы отдают тепло обслуживаемому помещению.

Закрытая система отопления

В результате таких нехитрых манипуляций вы получите недорогое и предельно простое в сборке устройство для эффективного обогрева. Преимуществом использования самодельного индукционного котла является отсутствие необходимости выделения под его установку отдельного котельного помещения. Вы попросту вырезаете часть трубы недалеко от входа в радиатор и закрепляете вместо нее свой самодельный нагреватель.

Далее останется лишь подключить к готовой катушке инвертор на 18-25А и можно заполнять отопительную систему теплоносителем.

Важно: не включайте нагреватель при отсутствии теплоносителя в отопительной системе. В такой ситуации пластиковый корпус нагревателя попросту расплавиться и вся ваша работа пойдет насмарку

Не забудьте выполнить надежное заземление самодельного нагревательного приспособления.

Плюсы и минусы индукционного электрического котла

Минусы индукционного котла:

1. При справедливости утверждений о том, что такой котёл — экологичный и не выбрасывает в окружающую среду выхлопов, электромагнитное поле он по жилищу распространяет. На него реагируют и люди, и животные, и техника.
2. Безопасен только условно. Если случится утечка теплоносителя, электромагнитное поле не выключится автоматом, сердечник будет продолжать нагреваться вплоть до оплавления корпуса, а произойдёт это буквально за пару секунд. Поэтому очень важна для такого котла сложная и надёжная автоматика контроля, выключающая электропитание при утечках. Стоит она дорого. А на отечественных образцах индукционных нагревателей ради экономии чаще всего стоят дешёвые китайские образцы.
3. Стоит почти в 2 раза дороже ТЭНового. При этом его заявленная экономичность явно завышена и окупать себя будет долго.
4. В рациональности и экономии серьёзно уступает газовым и твердотопливным системам отопления.

Преимущества:

1. В некоторых моделях есть вариант удалённого управления с помощью электронного программатора по GSM-каналу. Это действительно бывает удобно — выставить температуру на 8—10 °С на время отсутствия людей в доме, уехав на недельку, не беспокоясь о промерзании жилища.
2. Нет промежуточных техосмотров, замены ТЭНа и прочих ремонтно-профилактических работ.

Плюсы и минусы индукционных котлов

Индукционный котел заводской сборки

Действительно ли этот тип теплоснабжения насколько эффективен, как его рекламируют производители? Читая отзывы об индукционном отоплении нельзя сделать однозначный вывод. Многие потребители жалуются на большой расход электроэнергии, некоторые самодельные модели котлов явно опасны в эксплуатации.

До того, как делать индукционный котел отопления своими руками, подбирать для него компоненты и комплектующие – рекомендуется детально ознакомиться с плюсами и минусами этого типа теплоснабжения.

• Быстрое повышение температуры теплоносителя до требуемого уровня. В отличие от работы ТЭНов индукционный нагрев воды для отопления не требует дополнительных изоляционных материалов. Т.е. тепловая энергия от стержня передается непосредственно теплоносителю;
• Долгий срок службы. Это обусловлено отсутствием движущихся частей и высокой надежностью материалов изготовления;
• Небольшие размеры конструкции;
• Не происходит формирование накипи на внутренних стенках. Это связано с небольшой вибрацией стержня во время его работы. Однако если читать отзывы об индукционных котлах отопления, то никто не жалуется на высокий уровень шума.

Но наряду с этим нужно учитывать и отрицательные моменты эксплуатации отопительных котлов этого типа:

• Высокая стоимость заводских моделей. По-настоящему качественные электрические индукционные котлы отопления делаются с применением современных материалов, стоимость которых в большей степени и обуславливают высокую цену. Поэтому самодельные модели значительно уступают по качеству и техническим параметрам заводским;
• Для установки котлов мощностью более 7 кВт потребует обустроить электросеть 380 В. В противном случае нагрузка не позволит работать оборудованию в нормальном режиме;
• В случае отсутствия воды во время работы индукционной печи отопления произойдет перегрев и выход ее из строя. Поэтому в конструкцию должны входить датчики давления, которые соединяются с автоматическим выключателем. При падении давления будет выполнено автоматическое отключение устройства.

Определившись, что все-таки необходимо делать индукционное отопление самостоятельно – можно приступать к выбору оптимальной схемы котла и расчету его параметров.

Индукционный принцип нагрева уже не один десяток лет применяется в сталелитейной промышленности для нагрева металла. Именно из этой отрасли и пришли индукционные отопительные котлы.

Рационально ли собирать котел самостоятельно?

Схема работы индукционного котла

Индукционные котлы отопления имеют простейшую конструкцию, никаких сложностей с их сборкой не возникает. Однако вам однозначно придется как минимум внимательно изучить предложенные инструкции и приложить усилия для правильной сборки качественного агрегата.

Наградой за ваши старания станет эффективное и выгодное в финансовом плане отопительное оборудование. Для сборки котла не нужно покупать какие-либо дорогостоящие комплектующие – все необходимые элементы продаются в обычных строительных, хозяйственных и прочих специализированн ых магазинах.

При условии правильной сборки и подобающего обращения с готовым агрегатом он спокойно прослужит 20 лет и даже более. Главное – выполнять все в строгом соответствии инструкции.

Сверхсложных задач перед вами не ставится, и допустить какие-либо критические ошибки при сборке индукционного котла по инструкции практически невозможно.

Установка индукционного устройства

Система с индукционным котлом оснащается циркуляционным насосом, расширительным баком, запорно-регулируемой аппаратурой (шаровые краны и тому подобное). В частных домах, как правило, используется типовая схема подключения.

Монтаж индукционных котлов производится в соответствии с инструкцией или техническим паспортом. Прибор располагается строго вертикально, нижний патрубок ввода подключается к обратке, верхний – к подающему трубопроводу. Используются только металлические или металлопластиковые трубы.

Если вы решили установить индукционный электрический котел своими руками, не забудьте о заземлении. В непосредственной близости устанавливаются группа безопасности, шкаф управления, на вводе – фильтры, циркуляционный насос и датчик потока.

Обзор индукционных котлов

На российском рынке электрокотлы индукционного типа представлены ЗАО «НПК «ИНЭРА» (брэнд SAV), ООО «Альтернативная энергия» (брэнд ВИН), НПК «Миратрон» (бренд Miratron).

Отзывы об индукционных электронагревателях SAV встречаются в равной степени и положительные, и отрицательные:

«Котел SAV подогревает воду в системе отопления быстрее, чем ТЭНовый, но и остывает сразу – сказывается малая инерционность. Экономия достигается за счет регулировки производительности автоматикой: сначала греет на максимуме, а потом для поддержки температуры жидкости включается на половине мощности».

Сергей Болдовский, Александров.

«Котел САВ 5 по уверениям продавцов функционирует от розетки. На самом деле ему для работы свыше +60 °С нужна трехфазная силовая линия и УЗО. После сбоя или снижения напряжения в сети автоматика отключается, приходится запускать вручную. При обращении к изготовителю предложили заменить. С полученным котлом такая же проблема».

По отзывам вихревой индукционный нагреватель ВИН в определенной степени соответствует заявленным характеристикам.

«Поставил ВИН-7 2 года назад. Жалоб нет, функционирует нормально. Экономии как таковой не заметил, зато накипь не образуется. В общем, кроме цены, ничем не отличается от обычных котлов».

Александр Сокин, Ростов-на-Дону.

По мнению покупателей, бесшумность индукционных котлов – величина условная.

«Подключил к котлу Миратон 6 систему теплого пола. Нагрелся очень быстро, но гул стоит постоянный, неприятный. Контроллер сбоит, заданный уровень температуры не поддерживает».

Рекомендации по выбору

1. При подборе котла упор следует делать на правильный технический расчет теплопотерь дома. Это первый и главный параметр.

2. Второй критерий – количество фаз. Однофазные можно подключить непосредственно к розетке, трехфазные – только отдельная силовая линия. Заземление проводится в любом случае.

3. Следует также учитывать и то, как будет эксплуатироваться индукционный котел. Если он требуется для поддержания сниженной стабильной температуры, достаточно маломощного прибора на 2,5-6 кВт.

4. Некоторые производители предлагают отдельно приобрести в комплект программатор режимов, блок дистанционного управления GSM и другие. С их помощью оптимизируется работа котла, соответственно увеличивается стоимость.

Предлагаем посмотреть ознакомительный видео обзор индукционных электрокотлов:

https://youtube.com/watch?v=zuGOp0imXec

Как вам статья?

Мне нравитсяНе нравится

Заключение

Возможность оставлять обогревательное устройство индукционного вида включенным в доме, оставляя на некоторое время, пожалуй, является главным преимуществом использования агрегата. Для таких целей не нужен мощный котел, достаточно маломощного оборудования в 6 киловатт. Такое устройство способно обогревать и держать постоянную температуру в помещении площадью до 115 кв.метров с температурой 14-16 С. Но учитывая тот факт, что у многих дачников имеются камины, то приехав в нужно время с легкостью можно нагнать нужную температуру.

Не стоит забывать, что сделать индукционный котел отопления, можно в домашних условиях. Как сделать индукционный котел, прочтите выше. Так можно сэкономить не малые деньги на покупке устройства, на его транспортировке и провести время с пользой и интересом.
