Индукционный котел отопления своими руками: схема отопления индукционным котлом для частного дома

Рекомендации: как сделать индукционный котел своими руками

Перед монтированием индукционного котла нужно тщательно изучить все плюсы и минусы этого устройства, а также определиться с требуемой и наиболее подходящей моделью.

При выборе этого устройства обязательно нужно учитывать такие характеристики как:

• Мощность прибора;
• Теплопотери в доме;
• Количество фаз.

Первый критерий, который обязательно учитывается – мощность прибора. Чтобы подобрать правильную модель, нужно учитывать то, что на 1 квадратный метр требуется 60 ватт. Однако, этот самый показатель может быть и несколько меньше, в случае, если котел предназначен для дачного домика. Для старых домов с простыми деревянными рамами и негерметичной дверью потребуются котлы с большей мощностью.

Важно также учитывать количество фаз, так как однофазный прибор подключается к простой розетке, а для трехфазовых потребуется отдельная силовая линия. Ориентируясь на эти показатели, можно подобрать самый лучший индукционный котел отопления

Обмотка

Для изолирования катушки индуктивности, нагревающейся от термопластичного полипропилена при подаче электропитания, обшивочную часть советуется обклеить текстолитовыми полосками.

Самым простым способом приклеивания является силиконовый герметик, он обладает необходимой адгезией к пластиковым сооружениям и т.п., а также хорошо выдерживает умеренный нагрев.

Катушку же нужно намотать эмалированным шнуром из меди, который имеет диаметр 1.5 мм и сечение 2.25 кв. мм. Вся длинна обмотки должна достигать 10-15 м. Витки накладываются с маленьким постоянным зазором.

Очень важно: наиболее пригодным вариантом герметика считаются от надежных производителей «Момент, Ceresit и т. д.»

Герметики с низкой стоимостью имеют значительно худшую адгезию к проблемным плоскостям, которой является стенка полипропиленовой трубы.

Достоинства индукционных котлов отопления

Индукционные котлы обладают многими абсолютными и сравнительными достоинствами, включая следующие:

• самый высокий КПД среди всех электрокотлов;
• неизменность энергетических характеристик;
• минимальные требования к теплоносителю;
• повышенная надежность;
• рекордно долгий срок службы;
• способность работать автономно;
• простой монтаж без системы вентиляции;
• автоматическая система управления;
• нет нужды в доставке и хранении топлива:
• нагрев теплоносителя до 95 градусов;
• высокий уровень безопасности.

Прибор преобразует электрическую энергию в тепловую с коэффициентом полезного действия 98-99%. Чтобы нагреть теплоноситель требуется 7-10 минут. Простая конструкция, в которой нет движущихся механических частей, стальные сплавы, используемые в качестве материалов изготовления, делают индукционные котлы рекордно долговечными.

Вывести из строя такое оборудование может только повреждение электроизоляции. Но как показывает практика эксплуатации трансформаторов, которые по своей конструкции во многом схожи с индукционными котлами, они действительно способны прослужить многие десятки лет.

По заверениям производителей, агрегаты, работающие за счет эффекта электромагнитной индукции, обеспечивают бесперебойный обогрев помещений на протяжении 100 тысяч часов, то есть 30 отопительных сезонов. При этом их мощность со временем не снижается, чего нельзя сказать про электродные и обычные тэновые котлы.

Индукционные котлы могут использоваться как в качестве основного, так и в качестве дополнительного оборудования. К примеру, готовить теплоноситель для нерегулярно используемой системы теплый пол

Те же причины, которые определяют долговечность и повышенную надежность индукционных нагревателей, одновременно снижают стоимость эксплуатации. Индукционный котел не нуждается в регулярном сервисном обслуживании и ремонте, что экономит средства.

По сравнению со многими другими видами топлива, использование электроэнергии для обогрева домов остается наиболее выгодным. Особенно это касается негазифицированных населенных пунктов.

Конструкция сертифицированного индукционного котла предотвращает короткие замыкания. Производители заявляют, что любая модель имеет наивысший класс электробезопасности. Не следует путать индукционный котел и с СВЧ-печью, так как для его работы используется другая частота электротока.

Нагревание теплоносителя в индукционном котле происходит равномерно – перепад температур в системе не больше 30°С. То есть локальные перегревы, способные привести к возгоранию, отсутствуют, что делает такие агрегаты пожаробезопасными.

Благодаря омагничиванию теплоносителя, мелкой вибрации, незаметной для окружающих и турбулентным завихрениям, в индукционных котлах практически не образуется минеральных отложений, что благоприятно сказывается на эффективности. Напомним, что толстый слой накипи замедляет скорость и эффективность нагрева теплоносителя.

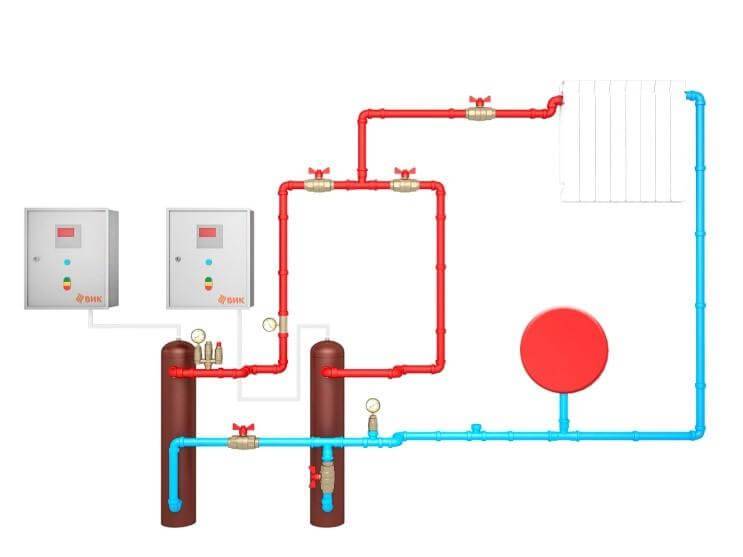

Для наращивания мощности может использовать каскад из трех и более индукционных котлов с общим шкафом управления. Такое решение поможет обогреть двухэтажный особняк

Если соблюдать указанные в инструкции правила эксплуатации, то после монтажа и установки температурного режима о котле можно не вспоминать на протяжении всего отопительного сезона. В отличие от твердотопливных «собратьев», индукционные приборы не требуют регулярной загрузки дров и угля и удаления золы. Не требуется чистка труб, что отличает их от других типов электрокотлов.

Сам котел и дополнительное оборудование к нему занимает немного места и может быть установлено в помещении небольшой площади. Компоненты системы управления позволяют использовать индукционные котлы в одной связки с другим климатическим оборудованием.

Индукционные котлы можно интегрировать в интеллектуальную систему управления домашним оборудованием, именуемой “Умный дом”

Преимущества и недостатки

Такие отопительные устройства, как индукционные котлы, как и другие подобные агрегаты, имеют свои плюсы и минусы. И с положительными, и с отрицательными их сторонами необходимо подробно ознакомиться, если вы собираетесь установить в своем доме такое оборудование. Для начала рассмотрим, чем хороши индукционные разновидности отопительных котлов.

Главным преимуществом таких агрегатов является их надежность. Если в таких изделиях имеется автоматика, то они могут действовать в автономном режиме, и хозяевам не придется постоянно их контролировать. При этом к поломке устройства может привести лишь отсутствие теплового носителя – тогда корпус-сердечник в системе может слишком сильно перегреться и в результате расплавиться.

Индукционные котлы отличает высокий КПД (свыше 90%). Разумеется, конкретное значение главным образом зависит от конструкции теплового обменника в агрегате и прочих особенностей строения той или иной модели. К преимуществам таких агрегатов можно отнести и то, что с годами их КПД не падает, поэтому даже спустя долгое время вы не заметите, что ваша отопительная система стала менее эффективной.

Индукционное тепловое оборудование не подвержено поломкам – ему не потребуется частый и дорогостоящий ремонт. Для установки подобного агрегата не нужно дополнительно сооружать вентиляцию или дымоход, что нередко обходится пользователям в кругленькую сумму.

Служит такое оборудование довольно долго. Если правильно использовать подобные разновидности отопительных котлов, то они могут прослужить более 30 лет, поскольку в них нечему гореть, ведь катушка индуктивности герметично запаивается в корпусе и надежно изолируется от соприкосновения с тепловым носителем. Кроме того, витки при этом скручивается не плотно и их заливают особым защитным составом. По этой причине возможность повреждения витков сводится к минимуму.

Жидкость в таких системах нагревается до высоких температур. Минимальным значением является 35 градусов по Цельсию. Подобные агрегаты устанавливаются довольно просто. Бытовые модели являют собой отрезок трубы небольших размеров, который запаян с обеих сторон. На корпусе при этом присутствует 2 штуцера, необходимых для подсоединения подачи теплоносителя и обратки. Также имеется шнур, чтобы подключить автоматику. Подключение таких систем не составляет особого труда – справиться с этой несложной работой можно без привлечения специалистов.

Индукционные отопительные системы характеризует высокая эффективность работы. Они отличаются маленькой инертностью, поэтому нагрев теплового носителя начинается очень быстро (сразу после запуска системы). Так же быстро такие котлы и отключаются. В таком аппарате отработанный теплоноситель не нужно менять слишком часто. Вполне достаточно делать это раз в 10 лет.

Подобные разновидности отопительных аппаратов, как правило, не подтекают, поскольку в них отсутствуют разъемные внутренние соединения. Эти агрегаты способны работать и при постоянном токе, и при небольшом напряжении в сети. По словам специалистов, на нагревательном элементе в таких устройствах не накапливается вредная накипь. Это происходит благодаря вибрации сердечника (из-за этого на нем не могут отложиться лишние частицы). Кроме того, накипь не соберется из-за температурного режима теплоносителя (не выше 90 градусов по Цельсию) и замкнутости системы, в которой может присутствовать ограниченное число носителей.

Теперь настало время ознакомиться с их минусами:

• В первую очередь, к ряду недостатков таких аппаратов стоит отнести их высокую цену. Они стоят в разы дороже, чем устройства с тэном. Однако высокая стоимость обусловлена присутствием автоматики.
• Обычно эти аппараты имеют внушительный вес. Например, котел диаметром в 12 см и с высотой в 45 см будет весить целых 23 кг.
• Подходят эти котлы исключительно для закрытых отопительных систем.
• Подобные агрегаты могут создавать волновые помехи на небольшом расстоянии. По этой причине специалисты советуют устанавливать их как можно дальше от любых бытовых приборов.

• Если вы собираетесь установить индукционный котел в большом доме с 2-3 этажами, то вам придется дополнительно смонтировать циркуляционный насос большой мощности – это необходимо, чтобы аппарат работал стабильно.
• Индукционные агрегаты являются энергозависимыми. Если в вашем жилище отключат электричество, то и отопление так же перестанет работать. Конечно, такая проблема является решаемой – можно приобрести дизельные генераторы, но это станет дополнительной тратой.

Необычная модель индукционного прибора

Эта модификация индукционного котла может показаться очень необычной, тем не менее, вполне имеет право на существование.

Более того, практика показывает, что такое устройство намного экономичнее стандартного ТЭНового котла. На обогрев стандартной «трешки» будет уходить порядка 1,8-2,5 кВт в час, тогда как электрокотел потратит как минимум 6 кВт.

При изготовлении самодельных индукционных котлов для намотки на сердечник используется только специальная обмоточная медная проволока

Собственно, котел представляет собой врезанный в отопительную систему теплообменник, который нагревается от индукционной электроплитки.

Важное звено конструкции – теплообменник, он должен быть компактным, надежным и по возможности дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв

м будет достаточно устройства, работающего с 40 л теплоносителя.

То есть понадобится плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильных труб 50х50.

Работы выполняются в следующей последовательности:

• Труба 50х50 нарезается на отрезки длиной 600 мм. Всего должно получиться 9-10 штук.
• Полученные отрезки привариваются один к другому по принципу «стенка к стенке» так, чтобы получился сплошной ряд из труб.
• От трубы отрезается еще два отрезка так, чтобы их длина была равна ширине получившейся заготовки.
• Из обоих полученных фрагментов трубы отрезается одна стенка.
• Деталь устанавливается срезанной частью на сваренные вместе трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приваривается к теплообменнику.
• Аналогично устанавливается второй отрезок трубы с противоположной стороны.
• В противоположные по диагонали участки теплообменника ввариваются патрубки для соединения с отопительной системой.
• Конструкция тщательно обваривается, поскольку должна быть полностью герметичной.

Теплообменник готов, его можно устанавливать на место и подводить под него источник тепла. Практика показывает, что лучше всего установить такую систему в санузле, выполнив вертикальный монтаж.

Обычная индукционная плитка может стать источником тепла для обогрева квартиры

Теплообменник вваривается в отопительную систему, а плитка располагается между ним и стеной.

Домашние мастера утверждают, что если подключить к такому устройству инвертор, его энергопотребление существенно уменьшится.

После прочтения инструкций вам изготовление самодельных котлов кажется сложным и опасным занятием? Вы сомневаетесь, что самоделка будет экономнее расходовать электроэнергию для подогрева теплоносителя в системе отопления? В таком случае покупка готового нагревательного агрегата станет лучшим решением.

На нашем сайте есть полезные материалы по выбору лучшего электрокотла и рейтинг самых популярных среди покупателей моделей. А также рекомендуем ознакомиться с особенностями расчетов энергопотребления котлом и другими вариантами электрического отопления в доме:

• Электрокотел для отопления частного дома: обзор десятки лучших моделей электрических котлов
• Сколько потребляет электроэнергии электрический котел: правила расчетов
• Электрическое отопление в частном доме: обзор видов систем для загородного дома

Сборка простого индукционного котла своими руками

Для большей экономии можно собрать индукционный котёл своими руками. Однако стоит учитывать, что это дело непростое, и без минимальных навыков здесь не обойтись. Потребуются знания как в сборке и монтаже, так и в электронике. В идеальном варианте необходимо провести точные расчёты, чтобы по итогу вышел прибор, который полностью удовлетворит ваши потребности и не выйдет из строя при первом же включении.

Устройство

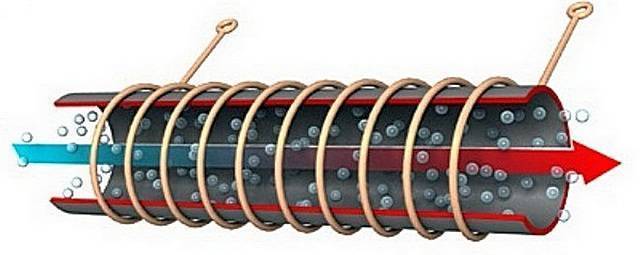

Как видно из названия, такие котлы работают на основе возникающей электромагнитной индукции, которая, в свою очередь, способствует образованию вихревых токов

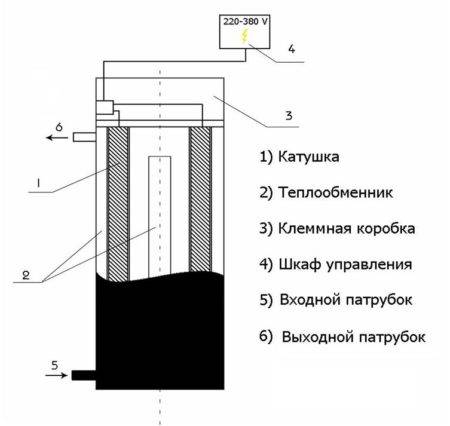

Самый простой индукционный котёл включает в себя следующие элементы:

• катушка;
• теплообменник;
• клеммная коробка;
• шкаф управления;
• входной и выходной патрубки.

В промышленности индукционный котёл обыкновенно представляется теплообменником, выступающим в роли сердечника, с обмоткой, соединённой с высокочастотным преобразователем.

Внутри теплообменника в обязательном порядке располагается теплоноситель, нагрев которого и происходит под действием вихревых токов. Подключение насоса позволяет избежать именно разница между температурами входного и выходного патрубков для теплоносителя – благодаря ей происходит естественная циркуляция теплоносителя в котле.

В роли теплоносителя можно использовать практически любую жидкость. Часто заливают антифриз и масло, однако, в целях экономии с этой целью можно применять и обычную воду. Её даже при этом необязательно подвергать какой-либо очистке, так как система постоянно вибрирует на высоких частотах, и у накипи просто нет возможностей для осаждения. Это же касается и другим примесей.

В качестве внешней оболочки лучше всего отдать предпочтение металлу, не экономя на изоляции: как тепловой, так и электрозащитной.

По форме котла ограничений нет. По сравнению с электрическими в индукционных нет надобности устанавливать бак, поэтому они и отличаются своими скромными размерами.

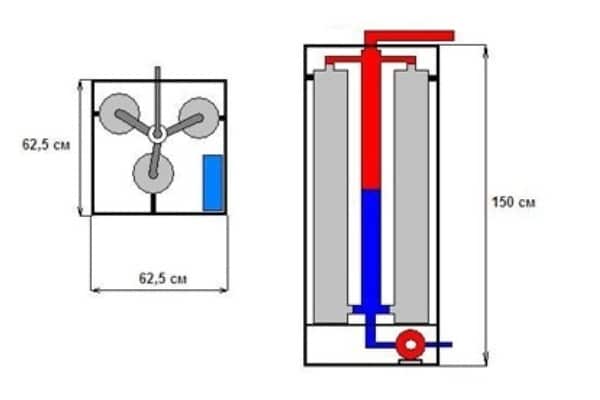

Схема и чертежи

Умелые ручки давно уже увлекаются сборкой индукционных котлов на дому. Они перебрали массу вариации, многие из которых пусть и интересны, но не обладают должной пользой или безопасностью. Тем не менее удачные модели довольно быстро набрали популярность в интернете

Им отдают предпочтение не только те люди, которые увлекаются сборкой котлов ради увлечения, а также те, кому важно использовать прибор по его первостепенному назначению – для обогрева дома. Наибольшую популярность приобрели следующие варианты:

1. С использованием питания от сварочного инвертора. Это считается простым вариантом для самостоятельной сборки индукционного котла, однако, потребуется уделить много внимания и сил высокочастотному преобразователю – именно в качестве него и используют сварочный инвертор.
2. На основе индукционной плиты. Этот метод выгодно использовать, если у вас есть ненужная индукционная плита. Приобретать её для такой цели явно нерационально. Для этого необходимо разобрать её и достать медную проволоку – она и послужит обмоткой в индукционном котле. Панель управления перенастраивается для котла, чтобы его можно было использовать для регулировки мощности.

Как сделать своими руками

Собрать простой индукционный котёл можно и без использования инвертора или плиты. Они, по сути, лишь заменяют некоторые элементы.

Чтобы всё получилось, нужно строго придерживаться алгоритма действий:

Нарежьте нержавеющую проволоку с диаметром 7–8 мм на куски по 5 см.
Подберите пластиковую трубу диаметром около 50 мм. Она потребуется для сборки корпуса.
На дно трубы установите мелкоячеистую сетку из металла.
Заполните трубку нарезанной проволокой (это выступит в роли металлического лабиринта), сверху также прикройте сеткой

При этом важно подобрать материалы так, чтобы проволока не пролезала сквозь ячейки сетки.
Плотно намотайте на трубу не менее сотни витков медной проволокой. Обмотка должна быть максимально аккуратной!
К нагревателю прикрепите патрубки, которые впоследствии будут соединять его с отопительной и водопроводной системами дома.

Более сложный вариант индукционного вихревого котла ↑ ↑

Для того чтобы сделать этот самодельный индукционный котел потребуются навыки работы со сварочным аппаратом и трехфазный трансформатор, желательно чтобы он был оснащен крепежом.

Конструкция состоит из двух вваренных друг в друга труб. Если взглянуть на них сверху, то сваренные между собой трубы будут напоминать бублик. Он одновременно выполняет функцию сердечника (проводника создаваемой магнитным полем энергии) и работает в качестве нагревательного элемента.

Обмотку наматывают на корпус котла, благодаря чему повышается производительность при относительно небольших габаритах и весе.

Для подводки и вывода циркулирующего в системе отопления теплоносителя в корпус вваривают подающий и выходной патрубки.

Рекомендовано для исключения потерь получаемой при работе прибора тепловой энергии и утечек тока поместить сделанный собственноручно тепловой котел в изоляционный кожух.

Нагревание теплоносителя происходит при непосредственном контакте его с обмоткой по стандартной для индукционного оборудования схеме.

Индукционной нагревательной системой можно оборудовать только закрытую отопительную сеть с обеспеченной насосом принудительной циркуляцией.

Допустимо включение прибора в систему отопления с пластиковым трубопроводом.

Между поверхностью стен, другими приборами и индукционным котлом должна быть соблюдена дистанция не менее 30 см, от плоскости пола и потолка расстояние более 80 см.

Рекомендовано за выводным патрубком встроить группу безопасности: манометр, автоматическое устройство для отвода воздуха, подрывной клапан.

Безусловно, с изготовлением последнего варианта придется немало повозиться, зато результат и экономический эффект без сомнений доставит удовольствие. Заводское индукционное оборудование три десятилетия работает как часы, не требуя ремонта. Самодельный прибор прослужит не меньше 25 лет, а если приложить максимум старания, то и больше.

Не исключено, что первоначально собственноручное производство индукционного вихревого котла может показаться довольно трудоемким и сложным. Но пользы от него будет немало. Кроме ощутимого для семейного бюджета расхода на приобретение дорогостоящего заводского оборудования благодаря полезной самоделке еще и существенно снизятся затраты недешевой электроэнергии.

Хотите обустроить свой дом эффективным и одновременно с этим экономически выгодным обогревом? Тогда обязательно обратите свое внимание на современные индукционные котлы. Подобные агрегаты характеризуются высокой производительнос тью и имеют при этом предельно простую конструкцию, поэтому со сборкой индукционного отопительного котла можно с легкостью справиться своими руками

Работа рассматриваемого оборудования основывается на использовании индукционной электрической энергии.

Такие котлы абсолютно безопасные и экологически чистые. Во время их эксплуатации не выделяется никаких побочных продуктов, способных навредить человеку и состоянию окружающей среды.

Содержание пошаговой инструкции:

Как самому сделать прибор

Индукционный котёл можно изготовить своими руками, главное следовать изложенной ниже инструкции.

Реальная экономия или наглый обман? Особенности индукционных котлов отопления

Простота в обслуживании и эффективный обогрев! Всё это — качества отопительного электрокотла для дома

Какова же их настоящая сущность? Схемы газовых котлов отопления

Необходимые инструменты и материалы

• Кусачки, плоскогубцы.
• Циркуляционный насос.
• Инвертор сварочный.
• Шаровые краны и переходники потребуются при монтаже агрегата к системе обогрева.
• Медная, стальная или нержавеющая проволока. Лучше приобрести новые материалы, так как обмотку со старых катушек лучше не применять. Сечение провода, которое подходит для обмотки патрубка — 0.2 мм, 0.8 мм, 3 мм.
• Отрезок пластиковой трубы — корпус конструкции.

Порядок выполнения работ

Для сборки простого индукционного котла не понадобится применять сложные инструменты и дорогостоящие материалы.

Все что понадобится — сварочный аппарат инвертированного типа. Основные и пошаговые этапы изготовления:

• Стальную либо нержавеющую проволоку нарезать при помощи кусачек на отрезки от 5 до 7 см.
• Пластиковая труба для сборки корпуса аппарата с диаметром 5 см. Трубу следует плотно заполнить нарезанными кусками проволоки и уложить её так, чтобы внутри не было пустого места.
• На торцевых частях трубы крепится мелкочастотная металлическая сетка.
• Короткие отрезки труб крепятся в нижней и верхней части основной трубы.
• Трубу плотно обмотать медной проволокой, количество витков не меньше 90. Между витками следует соблюдать одинаковое расстояние.

Важно! Все открытые участки медной проволоки следует изолировать специальными материалами, которые имеют хорошую электро- и теплопроводность. Индукционный котёл требует обязательного заземления

• К корпусной части нагревателя подключаются специальные переходники, предназначенные для врезки в отопительные или водопроводные конструкции.
• Устанавливается циркулярный насос.
• К готовой катушке подключается инвертирующий элемент на 18—25 А.
• Отопительная система готова к заполнению теплоносителем.

Внимание! Не запускайте котёл отопления, если в конструкции отсутствует теплоноситель. В противоположном случае пластиковый материал корпуса начнёт плавиться

В итоге получается недорогой, несложный агрегат, который будет эффективно обогревать обслуживаемое помещение.

Для установки индукционной системы подойдёт отопительная конструкция закрытого типа с насосом, который будет создавать циркуляцию воды в трубопроводе.

Трубы, выполненные из пластика, также подойдут для монтажных работ при подключении самодельного отопительного устройства.

При установке обязательно требуется соблюдать расстояние до предметов, которые находятся вблизи. По правилам безопасности от отопительного агрегата до других предметов и стен должно быть около 30 см и больше, от пола и потолка 80 см и больше. Рекомендуется у выводного патрубка установить прибор для измерения давления жидкости в замкнутом пространстве и ручной воздухоотводчик.

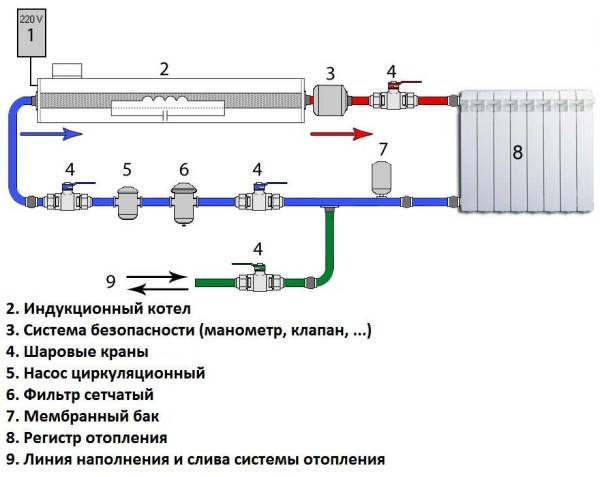

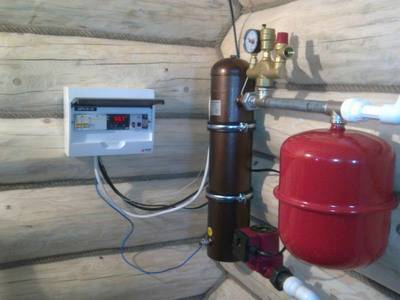

Как подключить котел своими руками, схема

• Источник постоянного тока 220 V.
• Индукционный котёл.
• Группа элементов безопасности (прибор для измерения давления жидкости, воздухоотводчик).
• Шар-кран.
• Циркуляционный насос.
• Фильтр сетчатый.
• Бак мембранный для водоснабжения.
• Радиатор.
• Указатель линии наполнения и слива отопительной системы.

Фото 2. Схема подключения индукционного котла к системе отопления. Цифрами обозначены части конструкции.

Примеры самодельных конструкций

Если вы не собираетесь использовать индукционный котел для осуществления главного отопления в частном доме, а хотите оборудовать им дачу или гараж, то вы можете попытаться сконструировать его самостоятельно. Существует два варианта, как это сделать.

Первый вариант

Для его реализации понадобятся куски пластиковых труб и сварочный инвертор. Имея элементарные знания в области физики и умея пользоваться кусачками, можно самостоятельно смастерить элементарную индукционную модель. Для этого нужно приобрести уже созданный высокочастотный сварочный инвертор с плавной регулировкой мощности тока до 15 ампер или даже выше. Для обогрева большой площади лучше выбрать гораздо более мощный аппарат. Еще понадобится катанка из нержавеющей стали либо обычные отрезки стальной проволоки. Это нужно для выполнения роли нагреваемого элемента. Их длина – около 50 мм, при диаметре 7 мм.

Важной составляющей является медная проволока, которую можно без проблем приобрести в любом тематическом магазине. Не следует использовать обмотку со старых катушек. Корпус, являющийся основой индукционной катушки — это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками

Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались

Корпус, являющийся основой индукционной катушки — это одновременно часть трубопровода, поэтому его можно изготовить из пластиковой трубы с толстыми стенками. Ее внутренний диаметр должен быть 50 мм. К этому корпусу крепят два выходных патрубка для поступления холодного и отдачи горячего теплоносителя. Все внутреннее пространство корпуса нужно полностью заполнить отрезками проволоки и закрыть металлической сеткой, чтобы они не высыпались.

Индукционную катушку делают следующим образом: вокруг уже ранее приготовленной пластиковой трубы постепенно наматывают покрытый эмалью медный провод. Понадобится примерно 90 витков. Получившееся самодельное устройство требуется подключить к трубопроводной сети. Из трубопровода вырезают небольшой участок трубы, а вместо него устанавливают самодельный индукционный котел. Его подключают через инвертор и просто запускают воду.

Второй вариант

Это вариант предусматривает использование трехфазного трансформатора с возможностью и фиксации. Кроме того, понадобится еще и сварочный аппарат. Для изготовления устройства нужно сварить две трубы таким образом, чтобы они были похожи на бублик в разрезе. Эта конструкция выполняет, как проводниковую, так и нагревательную функции. Потом наматывают обмотку, непосредственно на корпус котла в целях его более эффективной работы, несмотря на небольшой вес и размеры. Здесь используется стандартная схема нагрева теплоносителя: он получает большое количество тепловой энергии при контакте с обмоткой.

Схема изготовления такой конструкции несколько сложнее, чем в первом варианте. Котел оборудуется двумя патрубками, как для входа холодного теплоносителя, так и для выхода нагретого. Если придумать и самостоятельно соорудить защитный кожух, то можно минимизировать тепловые потери.

Практическое руководство по самостоятельному изготовлению

Перед установкой оборудования необходимо тщательно подготовиться: сделать или заказать чертежи и схемы, произвести нужные расчёты, выбрать место под установку, запастись материалами и инструментами.

Хоть готовые чертежи теоретически можно использовать, но в большинстве случаев их придётся переделывать, так как каждый домашний мастер будет использовать те материалы, которые у него есть.

Производство котла на основе тэна

Электрокотел для отопления дома своими руками лучше сделать на основе технологии трубчатого электронагревателя. Связано это с простотой конструкции. Её сделать сможет даже человек без соответствующего опыта. Такое устройство разрешается использовать для обогрева как большого, так и маленького помещения. Его можно установить в гараже, бане или небольшой комнате. К тому же для его работы потребуется напряжение от обычной сети.

Сделать электрокотел отопления своими руками на 220 В можно из стальных труб для корпуса и патрубков, металлических листов и нескольких тэнов. Если планируется устанавливать один тэн, тогда достаточно трубы диаметром 10 см, а если два и более, то 13-15 см. Корпус должен быть длиннее нагревательного элемента минимум на полметра.

Необходимые инструменты и материалы

Для котла с мощностью 2,4 кВт нужно немного материалов. Он обеспечит теплом дом в качестве дополнительного оборудования. Для работы необходимо подготовить:

1. Трубу из стали диаметром 120 мм и длиной 65 см.
2. Листы из стали толщиной 4 мм и размером 1,5×1,5 м.
3. Два тэна по 1,2 кВт.
4. Термостат.
5. Предохранительные клапаны.

Все материалы можно приобрести в специализированных магазинах. Если устанавливать покупной котёл, то комплектующие должны быть в комплекте с ним. Некоторые элементы можно сделать самостоятельно из подручных средств, но термостат нужно покупать в любом случае. Также нужно подготовить ряд инструментов:

1. Шлифовочную машинку.
2. Сварочный аппарат.
3. Дрель и набор свёрл.
4. Линейку и маркер.
5. Набор отвёрток и ключей.

Пошаговая инструкция

Котёл для частного дома можно сделать самостоятельно, воспользовавшись инструкцией по производству. Все действия необходимо выполнять в такой последовательности:

1. Производство теплообменника. Для этого необходимо в трубе диаметром 120 мм прожечь отверстие в 1 дюйм. Делать его лучше газовой горелкой, в крайнем случае — электродом.
2. Проделанное отверстие зачищают с помощью болгарки. Дальше к отверстию нужно приварить стогны.
3. Для дна котла используют металлическую пластину толщиной 5 мм. Она будет закрывать аппарат снизу и выполнять функцию фланца для тэна.
4. В самой нижней части трубы ввариваются стогны, которые отводят лишнюю воду из системы.
5. К корпусу котла необходимо приварить шпильку. К ней будет подключаться заземление.
6. Верхняя часть закрывается круглой пластиной диаметром 120 мм.
7. Герметичность конструкции можно проверить, опустив её в воду. Предварительно все патрубки закрываются полипропиленом.
8. Дальше необходимо установить терморегулятор и кран, после чего подключить устройство к системе подачи воды.
9. На завершающем этапе тэны включают и тестируют работу системы.

Такая конструкция имеет свои недостатки. Основным из них является невозможность замены нагревательного элемента. Для этого нужно отрезать верхнюю крышку и демонтировать конструкцию. Чтобы избежать таких последствий, необходимо устанавливать съёмные тэны наподобие тех, что устанавливаются в бойлерах.

Для защиты от коррозии котёл обрабатывают специальным веществом. После этого его необходимо прогрунтовать и покрасить. Но лучше эти действия сделать отдельно для каждого элемента до установки котла.

Самостоятельно собранная отопительная установка хоть и имеет ряд недостатков, но экономичность и простота в использовании делают её популярной среди пользователей

Однако не нужно забывать о предельной осторожности во время монтажа и эксплуатации, так как электричество требует особого внимания. После запуска оборудования необходимо контролировать процесс его работы и вовремя проводить профилактику

Устройство агрегата

В процессе функционирования аппарат преобразовывает электрическую энергию в тепловую. Если сравнивать с не менее популярными ТЭН котлами, то инверторное отопление обеспечивает быстрый прогрев помещений. Неотъемлемым элементом является индуктор, состоящий их двух обмоток. Он работает как трансформатор.

Внутри индуктора возникает вихревой ток. После этого энергия поступает на корпус, который одновременно выступает в роли короткозамкнутого витка. После того как на вторичную обмотку поступает достаточное количество тока, энергия перерабатывается в тепло. В результат происходит мгновенное нагревание теплоносителя.

Агрегат имеет простое устройство

Чтобы изготовить котел для отопления частного дома своими руками, необходимо знать не только особенности его функционирования, но и строение. Особенно это касается элементов, которые отвечают за преобразование энергии и нагревание жидкости, находящейся внутри системы.

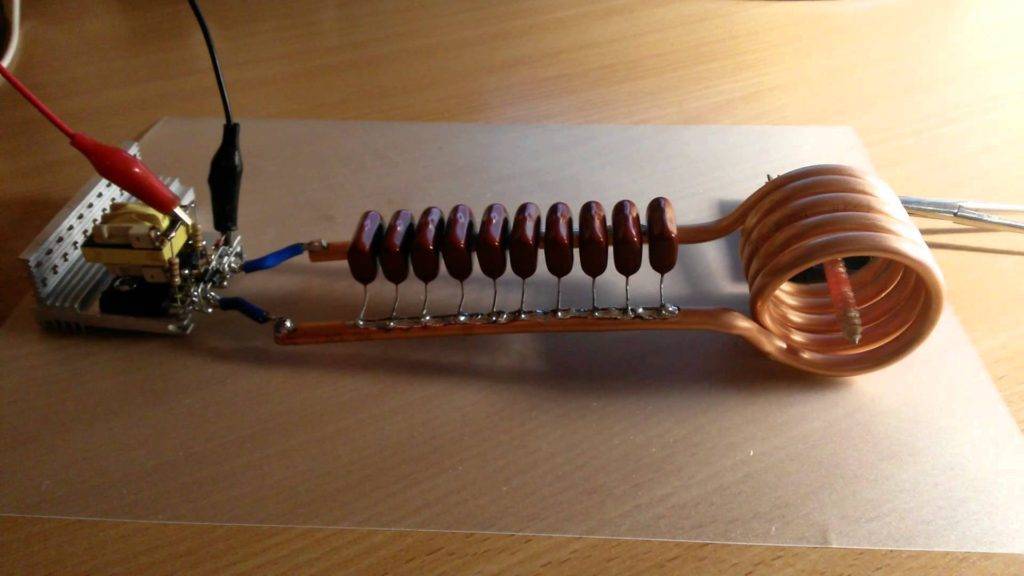

Индуктор

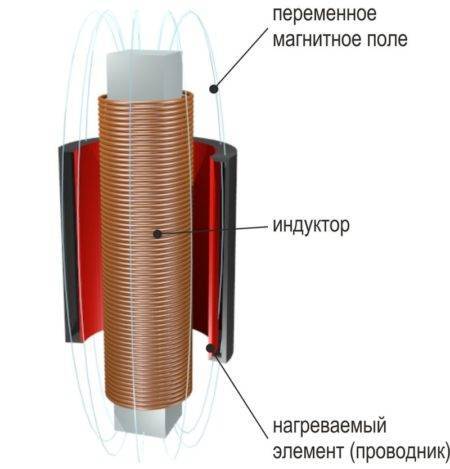

Это важный компонент агрегата, который состоит из первичной и вторичной обмотки. Внутри него образуется магнитное поле переменного типа. Для изготовления обмоток используют нержавеющую проволоку, которая наматывается на пластиковый корпус. Благодаря такому элементу повышается продуктивность и эффективность работы всего устройства.

Для изготовления устройства понадобится труба, диаметр которой составляет 5 см. Она используется для сооружения индукционной катушки. В дальнейшем труба будет частью трубопровода, по которой протекает нагретый теплоноситель.

Индуктор

Инвертор

Он отвечает за прием бытовой электроэнергии, которая поступает из сети. После этого инвертор преобразует ее в высокочастотный ток. Далее преобразованная энергия подается на индуктор. Начальным пунктом является ее первичная обмотка.

Инвертор

Нагреватель

Для изготовления нагревательного элемента используют металлические трубы диаметром 25 мм. В данном случае понадобится две трубки, которые в процессе работ свариваются между собой. В результате этого должна получиться деталь круглой формы. Она будет играть роль не только нагревателя, но и сердечника агрегата.

Нагреватель

Патрубки

На корпусе котла устраиваются два патрубки. Они выполняют определенные функции. Через входной патрубок происходит подача теплоносителя внутрь конструкции. Что касается второго, то через него выходит нагретая жидкость и поступает в отопительные радиаторы.
