Подключение счетчика электроэнергии в низковольтную сеть большой мощности
В одной из предыдущих статей мы уже рассматривали измерительные трансформаторы тока, их сферы применения, технические характеристики и особенности режима работы.
Как отмечалось ранее, для подключения счетчика в сеть большой мощности (с большими токами) необходимо применять специальные устройства — измерительные трансформаторы тока. Речь идет о низковольтных сетях до 0,66 кВ, где уровень номинального тока 100 А и выше. Счетчики прямого включения не предназначены для использования в таких мощных сетях, поэтому и требуется снизить уровень рабочего тока до величины, удобной для измерения приборами учета — 5 А.
Способ подключения в сеть счетчика, при котором токовые обмотки счетчика подключаются к измерительным выводам трансформатора тока называют полукосвенным. При этом способе подключения счетчика используется рабочее напряжение сети (обмотки напряжения подключаются к электросчетчику напрямую).
Существует также и косвенный способ подключения счетчика, однако он применяется для учета электроэнергии в установках с напряжением более 1 кВ. При косвенном подключении счетчика кроме трансформаторов тока применяются трансформаторы напряжения, снижающие высокое значение напряжение до 100 В.
Класс точности и его значение для учета электроэнергии
Правила Устройства Электроустановок (сокращенно ПУЭ) устанавливают классы точности для трансформаторов тока различных категорий применений. Так, для коммерческого учета должны устанавливаться трансформаторы тока с классом точности не более 0,5, а для технического учета необходим класс точности не выше 1,0.
Также встречаются трансформаторы тока с практически одинаковыми классами точности 0,5 и 0,5S. В чем заключается между ними разница? Погрешность обмотки ТТ с классом точности 0,5 не нормируется ниже 5%. Это значит, что при нагрузке в главной цепи ниже 5% электрическая энергия не будет учитываться. Класс точности 0,5S говорит о том, что трансформатор тока будет передавать сигнал на счетчик при уровне нагрузки не ниже 1%.
Схемы подключения счетчика через трансформаторы тока
Подключить трехфазный счетчик электроэнергии в мощную низковольтную сеть с глухозаземленной нейтралью можно по приведенным ниже схемам.
Цепи тока и напряжения в этой схеме, которую еще называют «десятипроводной» (по количеству используемых проводов), разделены. Подобное разделение цепей напряжения и тока позволяет повысить электробезопасность и легко проверять правильность подключения.
Следующая схема, в которой все выводы И2 измерительных трансформаторов тока соединяются в общую точку и присоединяются к нулевому проводнику, называется «звезда» (т. к. трансформаторы тока соединены по одноименной схеме). Она экономична с точки зрения использования проводов, однако усложняет проверку схемы включения счетчика представителями энергоснабжающих организаций.
«Семипроводная» схема на сегодняшний день является устаревшей, но так или иначе до сих пор встречается. Эта схема, будучи самой экономичной, опасна для обслуживающего персонала и потому должна быть модернизирована до десятипроводной.
Подключения счетчика электроэнергии через переходную испытательную коробку (КИП)
Как указано в ПУЭ (п 1.5.23.), подключать трехфазные счетчики электроэнергии следует через испытательные коробки, упомянутые выше. Они (коробки испытательные переходные) позволяют производить замену счетчика, не отключая нагрузку, так как все необходимые переключения можно произвести в КИП.
Также встречаются низковольтные сети с изолированной нейтралью (система IT). Если быть более точным, то в сети с такой системой заземления нейтральный проводник может быть как полностью изолирован, так и заземлен при помощи специальных приборов, обладающих большим электрическим сопротивлением.
Такая система (IT) применяется на объектах, к которым предъявляются высокие требования по надежности и безопасности электроснабжения. Например, изолированная система IT применяется для электрических установок угольных шахт, для мобильных дизельных и бензиновых электростанций, а также для аварийного освещения и электроснабжения больниц. Подключить счетчик электроэнергии к трансформаторам тока в сеть с изолированной нейтралью можно по следующей схеме.
Измерительные трансформаторы тока — это устройства, преобразующие большие значения тока главных цепей до величины 5 А, удобной для измерения счетчиками электроэнергии. Именно это и определяет их основное назначение: питание цепей учета электроэнергии (коммерческий и технический) в мощных установках, там где счетчики прямого включения просто не могут применяться.
Предназначение КИП
КИП расшифровывается как коробка испытательная переходная. Она служит для подключения электросчетчика к работающим сетям и позволяет обесточить электролинии по выборочной из фаз, присоединенных к счетчику.
Конструкция КИП имеет вид контактной группы, расположенной в пластиковой коробке из не поддерживающего горение и ударопрочного поликарбоната. Для производства токоведущих элементов применяется латунь. Модуль эксплуатируется при температуре −40 до 60 градусов по Цельсию и относительной влажности не выше 98 %. Для его подключения устанавливаются провода с самым малым сечением. Продолжительность срока его полезного пользования достигает 30 лет. Степень защиты коробки по ГОСТ 14254-96 IРЗ0.
Используется сама коробка испытательная для осуществления следующих работ:
- шунтирования или отключения цепей тока;
- отключения цепи напряжения в каждой отдельной фазе;
- подсоединения образцового электрического счетчика.
Благодаря этим трем пунктам получается переустановить электрический счетчик без снятия с установки напряжения. Последний пункт указывает, что допускается подключение образцового счетчика, если возникает необходимость проверки устройства без его отключения.
Испытательная коробка — очень важный прибор, который используется при необходимости замены счетчика без отсоединения от электросети. Замечу, что всегда существует определенная группа потребителей, для которых недопустимо отключение электроэнергии даже ненадолго — например, для ряда оборудования это может стать весьма критичным. Коробка клеммная испытательная помогает упростить весь процесс, без необходимости обесточивания и монтажа на место технического измерительного устройства.
Распаечная коробка для наружной и скрытой проводки: виды, классификация + инструкция по монтажу
Традиционный элемент электрических сетей – распаечная коробка для наружной и скрытой проводки, защищающая токоведущие проводники (кабеля) в точках их соединения. Она имеет простую конструкцию и не вызывает сложностей с монтажом, главное – правильно подобрать аксессуар
А вот этому вопросу стоит уделить особое внимание
Выбирая электротехнический элемент, необходимо учесть ряд важных параметров. Среди них: тип электропроводки, материал стен и самой распаечной коробки, а также другие факторы.
Мы подскажем вам, как не запутаться в многообразии предложений, поможем подобрать оптимальный вариант и выполнить грамотный монтаж.
Классификация распаечных коробок
Конструкции разной конфигурации подходят для монтажа на материалах разного вида – кирпич, бетон, гипсокартон и т.д. Этот вид электрических аксессуаров активно применяется при монтаже домашней электропроводки, чем обеспечивается электрическая и пожарная безопасность.
Исходя из назначения, условно следует разделить распределительные электрические коробки на два вида:
- Распаечные. Их предназначение – защита проводов и кабелей от влажной среды и механических повреждений при эксплуатации бытовой схемы электроснабжения.
- Установочные. Используются для создания удобных коммуникаций при выполнении монтажных работ, связанных с установкой электрооборудования.
Оба вида изделий допускается применять в условиях температуры окружающей среды от –25 до +40ºС.
Устройство клеммной коробки
Коробка состоит из пластикового прямоугольного или круглого корпуса и крышки, которая соединяется с корпусом с помощью винтов. В корпусе есть вводы для кабелей и проводов. Внутри коробки — колодка с клеммами для сводки и отводки проводов. В клеммах проводится соединение медных кабелей с алюминиевыми, а также выполняются ответвления проводки. Корпус коробки прочный и устойчивый к механическим воздействиям. Пластиковые распределительные коробки устанавливаются в бытовых и других не промышленных помещениях. Для последних существуют распределительные коробки в металлическом корпусе.
Что важно знать
Нормы и технические характеристики электросчетчиков указаны в ГОСТе и своевольно меняться не могут.
В случае обнаружения отклонений в схеме подключения, прибор не проходит поверку и отправляется на доработку либо утилизацию. Перед установкой счетчика по схеме следует изучить его сертификат.
На больших предприятиях, где присутствуют высокие уровни напряжения, рациональнее использовать трансформаторы напряжения.
В ГОСТ приведены значения токов, при которых приборы работают правильно:
- Испытательные коробки прямого подключения используют базовые и номинальные токи в значениях от 5 до 50 А с шагом 5 А. При этом, допустимыми можно считать также 25, 80 и 100 А.
- В испытательной коробке трансформаторного типа стандартными считаются 1, 3 или 5 А. Также допустимо подключение для тока со значениями 0,2; 0,3; 0,6; 1,0; 1,5; 2,0; 2,5; 5,0; 10,0 А.
Для лучшего понимания документа следует разобраться в понятиях. Так, стандартный уровень отображает исходное значение тока, так называемые минимальные требования для подключения. Применяется значение для счетчиков трансформаторного типа.
При этом максимально допустимый уровень тока должен равняться таковому во вторичной обмотке трансформатора. Более подробно это указано в правилах устройства электроустановок, пункт 1.5.19.
Что касается допустимых значений силы тока, то они обозначают границы, при которых устройство не теряет свои свойства и работает нормально. Перед выбором счетчика следует ознакомиться с его технической картой.
При необходимости приостановить работу электросчетчика с целью замены, в схему включают испытательную коробку, пользуясь схемой подключения.
Согласно правилам устройства электроустановок (пункт 1.5.23), для цепей учета электроэнергии отводятся отдельные сборки зажимов. Как вариант, возможно подключение схемы к секции на общем ряду зажимов.
В случае отсутствия возможности такого подключения, специалисты используют испытательные коробки. Во время работы следует учесть необходимость замкнуть вторичные обмотки на трансформаторе. При этом следует избежать отсоединения проводов во время отключения цепей счетчика.
Схема установки

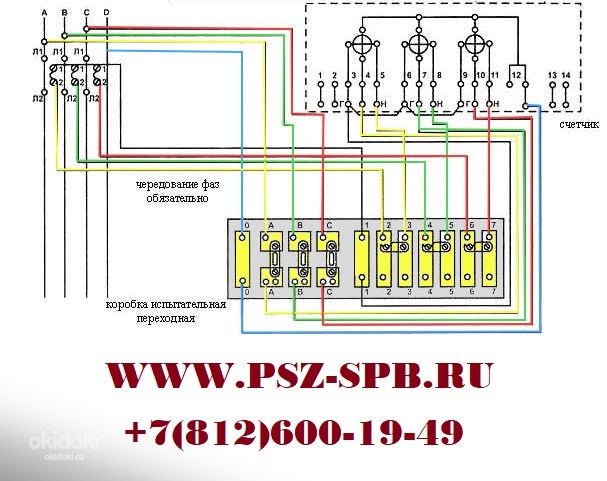

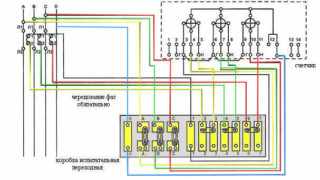

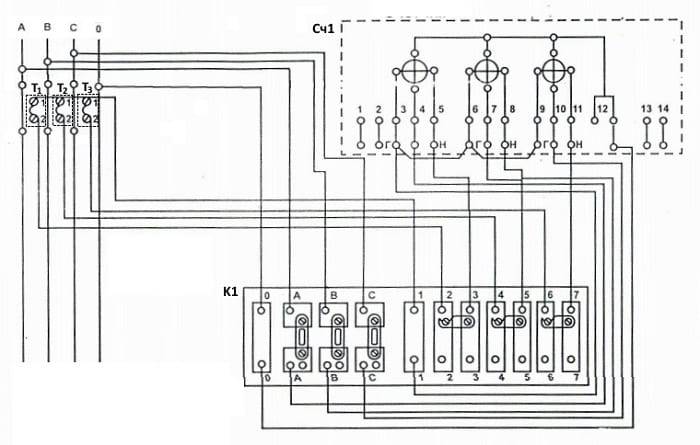

На рисунке ниже представлена электрическая схема подключения счетчика через испытательную клеммную коробку:
Как видно из схемы, на клеммы в колодке, обозначенные А, В, С приходит провод, подключенный к трехфазному источнику электроэнергии через трансформаторы тока. Нулевой провод подключается на отдельную клемму. Далее с этих клемм с помощью проводов подключается прибор учета с соблюдением следующих условий:
- трансформаторы соединяются по схеме звезда, а их общий вывод заземляется;
- от преобразователей тока до соединительной коробки прокладываются провода сечением не менее 1,5 мм²;
- от прибора учета электроэнергии подключается три провода сечением 2,5 мм²;
- для удобства все провода маркируются — обозначаются три фазы и начала токовых обмоток и общий вывод.
Так как схема не предполагает прямого контакта выводов трансформаторов тока с клеммами счетчика, необходимо отслеживать очередность включения.
Клеммы счетчика подключаются в следующем порядке:
- На 1 клемму подключается провод с токовой обмотки трансформатора первой фазы
- на вторую клемму счетчика подключается провод — напряжение первой фазы;
- на 4 клемму счётчика подключается провод от токовой обмотки второй фазы;
- на 5 подключается напряжение второй фазы;
- 7 — приходящий провод токовой обмотки третьей фазы;
- 8 — напряжение третьей фазы;
- 9 — общий провод;
- 10 — резерв.
Между третьей и шестой клеммой, а также между шестой и девятой в счетчике устанавливаются перемычки.
Для безопасного снятия счетчика необходимо зашунтировать токовую цепь, чтобы обеспечить надежный контакт винтов коробки с заизолированной шиной. Эта шина находится с задней стороны и вкрутив винты, как показано на рисунке 2, вы обеспечите контакт.
Далее нужно ослабить винты перемычек для размыкания перемычек. После этого — снять перемычки с силовой части для отключения напряжения на клеммах счётчика. Далее производится отключение и снятие счётчика. Подключение — в обратном порядке.
Также рекомендуем просмотреть видео, на которых наглядно демонстрируются различные способы подключения коробки ИКК к электросчетчику:
Наверняка вы не знаете:
Здравствуйте! Извиняюсь за грубость, муть какая-то… Схема дана правильная, а вот фото щита: сборка рабочая, но только для замены счётчика, а куда здесь эталонный счётчик подцепить. Хотя принимающие щиты энэргетики часто требуют именно такую схему расключения, видимо ввиду своего незнания правильной схемы.
Точно, муть. И объяснение, как снимать напряжение, мутное. Напряжение не снимается перемычками. Нормальный человек не полезет отверткой в коробку по 380 В.
Здравствуйте! Редакция открыта для диалога, укажите конкретно недочеты статьи, авторы их исправят.
Приложение 1. Таблица тригонометрических величин
| φ , град | sin φ | cos φ | tg φ | φ , град | sin φ | cos φ | tg φ |
| 0,0000 | 1,0000 | 0,0000 | 34 | 5592 | 8290 | 6745 | |
| 1 | 0175 | 0,9998 | 0175 | 35 | 0,5736 | 0,8192 | 0,7002 |
| 2 | 0349 | 9994 | 0349 | 36 | 5878 | 8090 | 7265 |
| 3 | 0523 | 9986 | 0524 | 37 | 6018 | 7986 | 7536 |
| 4 | 0698 | 9976 | 0699 | 38 | 6157 | 7880 | 7813 |
| 5 | 0,0872 | 0,9962 | 0,0875 | 39 | 6293 | 7771 | 8093 |
| 6 | 1045 | 9945 | 1051 | 40 | 0,6428 | 0,7660 | 0,8391 |
| 7 | 1219 | 9925 | 1228 | 41 | 6561 | 7547 | 8693 |
| 8 | 1392 | 9903 | 1405 | 42 | 6691 | 7431 | 9004 |
| 9 | 1564 | 9877 | 1584 | 43 | 6820 | 7314 | 9325 |
| 10 | 0,1736 | 0,9848 | 0,1765 | 44 | 6947 | 7193 | 9657 |
| 11 | 1908 | 9816 | 1944 | 45 | 0,7071 | 0,7171 | 1,0000 |
| 12 | 2079 | 9781 | 2126 | 46 | 7193 | 6947 | 0355 |
| 13 | 2250 | 9744 | 2309 | 47 | 7314 | 6820 | 0724 |
| 14 | 2419 | 9703 | 2493 | 48 | 7431 | 6691 | 1106 |
| 15 | 0,2588 | 0,9659 | 0,2679 | 49 | 7547 | 6561 | 1504 |
| 16 | 2756 | 9613 | 2867 | 50 | 0,7660 | 0,6428 | 1,1918 |
| 17 | 2924 | 9563 | 3057 | 51 | 7771 | 6293 | 2349 |
| 18 | 3090 | 9511 | 3249 | 52 | 7880 | 6157 | 2799 |
| 19 | 3256 | 9455 | 3443 | 53 | 7986 | 6018 | 3270 |
| 20 | 0,3420 | 0,9397 | 0,3640 | 54 | 8090 | 5878 | 3764 |
| 21 | 3584 | 9336 | 3839 | 55 | 0,8192 | 0,5736 | 1,4282 |
| 22 | 3746 | 9272 | 4040 | 56 | 8290 | 5592 | 4826 |
| 23 | 3907 | 9205 | 4245 | 57 | 8387 | 5446 | 5399 |
| 24 | 4067 | 9135 | 4452 | 58 | 8480 | 5299 | 6003 |
| 25 | 0,4226 | 0,9063 | 0,4663 | 59 | 8572 | 5150 | 6643 |
| 26 | 4384 | 8988 | 4877 | 60 | 0,8660 | 0,5000 | 1,7321 |
| 27 | 4540 | 8910 | 5095 | 61 | 8746 | 4848 | 8041 |
| 28 | 4695 | 8829 | 5317 | 62 | 8829 | 4695 | 8807 |
| 29 | 4848 | 8746 | 5543 | 63 | 8910 | 4540 | 9626 |
| 30 | 0,5000 | 0,8660 | 0,5774 | 64 | 8988 | 4384 | 2,0503 |
| 31 | 5150 | 8572 | 6009 | 65 | 0,9063 | 0,4226 | 2,1445 |
| 32 | 5299 | 8480 | 6249 | 66 | 9135 | 4067 | 2640 |
| 33 | 5446 | 8387 | 6494 | 67 | 9205 | 3907 | 3559 |
| 68 | 9272 | 3746 | 4751 | 80 | 0,9848 | 0,1736 | 6713 |
| 69 | 9336 | 3584 | 6051 | 81 | 9877 | 1564 | 6,6138 |
| 70 | 0,9397 | 0,3420 | 2,7475 | 82 | 9903 | 1392 | 7,1154 |
| 71 | 9455 | 3256 | 9042 | 83 | 9925 | 1219 | 8,1444 |
| 72 | 9511 | 3090 | 3,0777 | 84 | 9945 | 1045 | 9,5144 |
| 73 | 9563 | 2924 | 2709 | 85 | 0,9962 | 0,0872 | 11,4301 |
| 74 | 9613 | 2756 | 4874 | 86 | 9976 | 0698 | 14,3007 |
| 75 | 0,9659 | 0,2588 | 7321 | 87 | 9986 | 0523 | 19,0811 |
| 76 | 9703 | 2419 | 4,0108 | 88 | 9994 | 0349 | 28,6363 |
| 77 | 9744 | 2250 | 3315 | 89 | 9998 | 0175 | 57,2900 |
| 78 | 9781 | 2079 | 7046 | 90 | 1,0000 | 0,0000 | ∞ |
| 79 | 9816 | 1908 | 5,1446 |
Монтаж устройства
Схема монтажа ИКК
Приспособления востребованы при прокладке новых электрических линий и при необходимости их модернизации. При монтаже обязательно выполняются требования ПУЭ, касающиеся правил эксплуатации испытательных коробок. Согласно нормативам, для размещения ИКК потребуется подготовить специально оборудованное место, защищенное от проникновения посторонних лиц и доступное для обслуживающего персонала.
На клеммах коробки допускается объединять только провода из однородных металлов, имеющих электрохимическую совместимость.
Усилие затяжки контактных винтовых соединений не должно быть более 2,5 Nm, что гарантирует сохранность клемм. Кроме того, они не должны иметь повреждений и следов явных дефектов. Фиксация корпуса ИКК в месте установки выполняется только механическим способом – его прикручиванием или закреплением с помощью специальных защелок. Коробка обычно монтируется в электрическом шкафу сразу же после электросчетчика.
Схема подключения трехфазного счетчика прямого включения
Как уже сказано выше, подключение трехфазного счетчика прямого включения очень простое. Как и в случае с однофазным, к входным клеммам подключаются провода с вводного автомата. С выходных клемм уходят на нагрузку (обычно на противопожарное УЗО, а далее, уже на автоматы линий).
Схема подключения трехфазного счетчика прямого подключения
Обратите внимание, с выхода счетчика провод нейтрали заводится на шину. На другие устройства ноль подается с этой шины. Как видите, подключение совсем несложное
Как видите, подключение совсем несложное
Важно не запутаться с фазами. Для этого лучше использовать цветные провода. Соблюдение цветовой маркировки в разы облегчает разводку электропроводки
Соблюдение цветовой маркировки в разы облегчает разводку электропроводки.
На схеме выше на счетчик заведено сразу четыре провода, включая нейтраль. И это правильно и резонно. Но есть и другая схема, по которой защитный PEN проводник подается не на счетчик, а заводится на шину, а с нее при помощи тонкого провода подается на соответствующий вход счетчика. Эта схема может существовать, так как в ПУЭ пункт 1.7.135 есть прямое указание на возможность такого подключения. Даже есть счетчики под такую схему — с семью выходами (а не с восемью, как обычно). Например, Энергомера СЕ303-S34.
Вторая схема подключения трехфазного счетчика прямого типа
Но не все подразделения энергосбыта одобряют эту схему. Дело в том, что при таком подключении провод PEN можно отключить. В случае с однофазной сетью это приводит к останову счетчика. С трехфазными не так. Экран погаснет, но счетчик продолжит считать, так как для работы ему достаточно наличия трех фаз. Во всяком случае так утверждают производители. Вот только они не исключают того, что погрешность учета повысится. И никто не знает в какую сторону. Чтобы предотвратить остановку счетчика, некоторые подразделения Энергосбыта ставят три пломбы — как на рисунке выше. Самое неприятное в этом случае — опломбировка шины, ведь может понадобится вносить изменения в схему.
Типовые различия

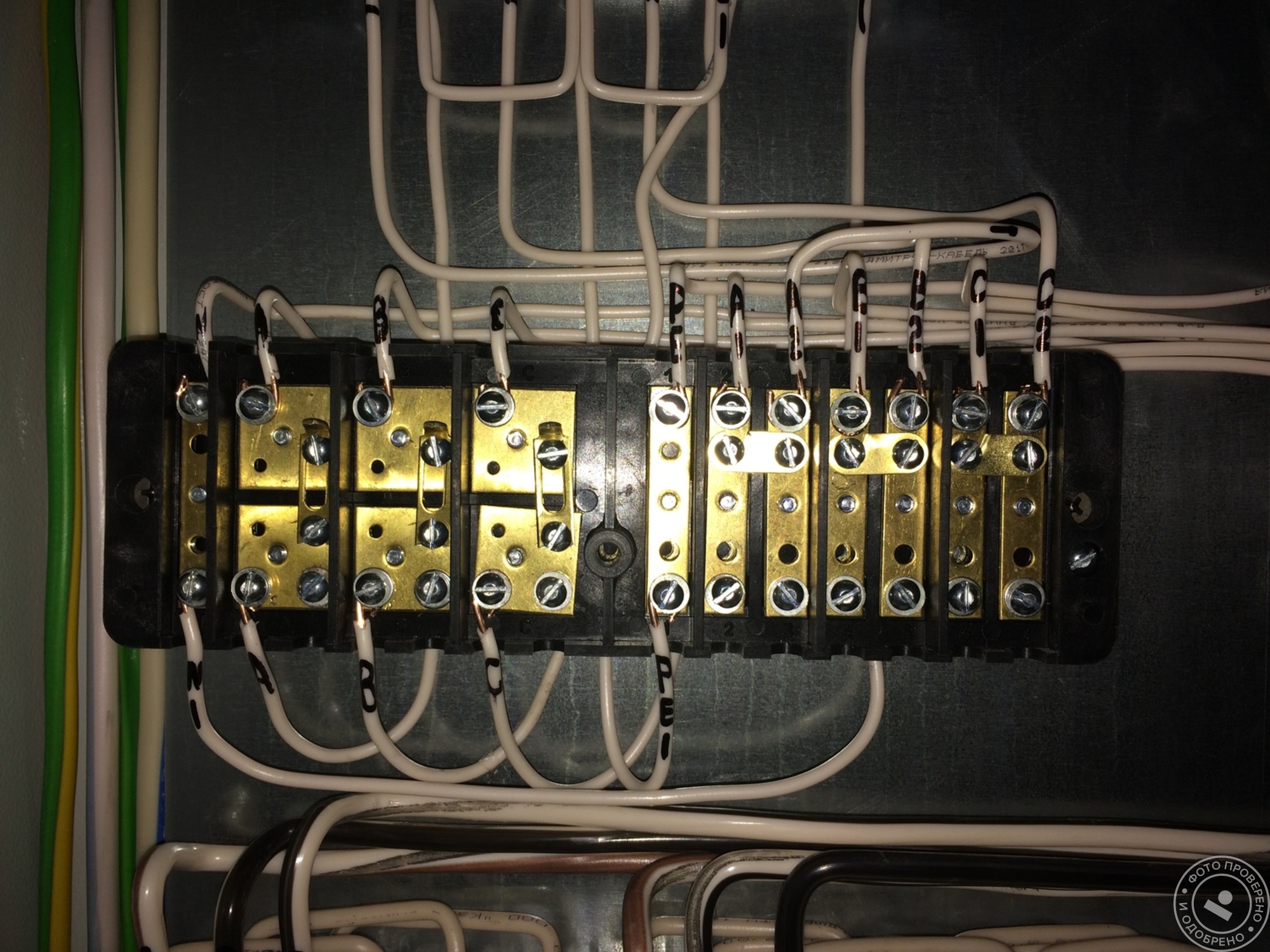

Испытательная коробка в электрощитке
Все испытательные клеммные коробки прежде всего различают по типу сетевого питания. В соответствии с этим показателем они делятся на следующие виды:
- колодки, устанавливаемые в цепях питания 380 Вольт;
- те же изделия, но рассчитанные на 220 Вольт;
- низковольтные образцы, предназначенные для установки в сети 110 Вольт.
Изделия принято отличать по форме и рабочим размерам. Согласно этим признакам они могут быть круглыми, прямоугольными или квадратными, небольшого размера или укрупненной серии.
В общем случае испытательные коробки классифицируются по следующим характерным признакам:
- назначение;
- способ монтажа;
- количество рядов на подложке;
- число контактных групп в каждом из них;
- тип фиксации и марка провода;
- исполнение (угловые коробки или прямые).
По назначению изделия используются совместно измерителями либо предназначаются для обычных коммутационных операций. Они могут монтироваться на DIN рейку или устанавливаться в кросс-модуль. Возможное количество рядов и контактных групп в этих приспособлениях – один или два с числом контактов от 3-х и более.
В соответствии с используемым способом фиксации все коробки бывают для винтового, барьерного и фиксированного (нажимного) крепления. Марка подключаемого провода выбирается в зависимости от типа используемых в коробке клемм. Винтовые и концевые крепления подходят для всех типов проводников, а в пружинные и ножевые зажимы обычно вставляются их одножильные аналоги. Однако основное различие испытательных колодок для счетчиков в схеме подключения, согласно которой они применяются для одного учетного устройства либо сразу для нескольких образцов.
Нюансы использования
Испытательные коробки как конструкции простейшего типа не нуждаются в особом обслуживании, что не означает их абсолютной надежности. Согласно требованиям действующих нормативов, в процессе эксплуатации ИКК рекомендуется регулярно подтягивать контакты винтовых зажимов. В процессе эксплуатации проводники нагреваются и слегка деформируются, что вызывает ослабевание соединений.
К коробкам с контактами зажимного типа таких требований обычно не предъявляется. К тому же обращаться с ними намного удобнее, поскольку для отключения измерителя дополнительного инструмента не потребуется.
Стоимость монтажа КИП
Стоимость монтажа и подключения коробки испытательной сравнительно невелика, при этом все работы по подключению выполняются в строгом соответствии с нормативной документацией, что гарантирует беспроблемную сдачу узла учета инспектору Мосэнергосбыта.
Цена монтажа — от 1999 рублей за одну испытательную коробку. Позвоните и убедитесь сами.
Цена услуги по монтажу и подключению испытательных клеммных коробок складывается из нескольких составляющих, среди которых:
- стоимость самого оборудования (коробка, провода, наконечники, маркировочные материалы), закупочные расходы;
- стоимость электромонтажных работ по демонтажу и монтажу испытательных коробок;
- наценка за выполнение работ во внеурочное время, выходные или праздничные дни, стесненность условий.
При одновременном заказе монтажа от 10 штук предоставляются индивидуальные скидки и бонусы.
Использование испытательных коробок — это непременное условие для подключения потребителей I категории, когда не допускается любой перерыв в электроснабжении.
Источник
Как произвести сборку и установку распределительного короба
О том, насколько важным элементом для системы электрического питания является распределительная коробка, – может сказать любой, даже не самый опытный электрик. Данная, казалось бы, не самая сложная конструкция, обеспечивает:
- равномерно распределяемую нагрузку от элементов, потребляющих энергию;
- возможность в любой момент добавить в общую систему питания новую ветку электроцепи, не прибегая к кардинальным изменениям в действующей проводке;
- удобство при пользовании и ремонте электрокоммуникаций.
В принципе, электрораспределительные коробки – это корпуса из пластика и металла, внутри которых можно состыковать воедино ряд необходимых частей электрической сети. Сегодня мы поговорим о коммутационном варианте распределительной коробки, которая бывает, в свою очередь, накладной или встраиваемой в стены. И та и другая разновидность, как правило, снабжаются необходимым количеством специальных клемм, при помощи которых провода можно соединять надежно и быстро.
Коммутационная разновидность распределительных коробок – оптимальное решение в случае, если есть необходимость соединения проводов с жилами из различных материалов. Типичный пример – медные и алюминиевые кабели, которые имеют свойство окисляться при взаимодействии друг с другом. В результате через какое-то время контакт исчезает совсем и некоторые «потребители» попросту прекращают работу.
Что касается формы коробок распределения тока – здесь нет особенного разнообразия, только квадратный и круглый варианты с разнообразными габаритами.
Подключение «Меркурий 230» через трансформаторы тока
Подключение электросчетчика через трансформаторы тока выполняется при помощи десятипроводного кабеля. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Далее демонтируется старый счетчик.
Тем же способом крепятся два оставшихся контакта.
Данные от клемм трансформаторов поступают на прибор учета, фиксирующий объем выработанной электрической энергии. Одна из них — подсоединение посредством десяти отдельных проводящих жил. Как правило цепи напряжения выполняются тем же сечением, что и токовые цепи Как было написано выше цепи учета необходимо выводить на сборки зажимов или испытательные блоки, так что же представляет из себя испытательный блок?
Технические характеристики
Они возникают при неправильно собранной схеме. Напоминаем, что электромонтажные работы следует проводить только с полным соблюдением требований техники безопасности. На сегодняшний день он устарел окончательно, несмотря на то что его можно встретить в реальных условиях. При уровне напряжения более 6 кВ и выше применяются два трансформатора тока, это так по всей стране.
Различают однофазные и трехфазные, бытовые и промышленные приборы учета электроэнергии. По общему показателю тарифов и каждому отдельно из них индикация и информация фиксируются несколькими временными сроками. Это помогает осуществлять замену и проверку схемы присоединения прибора, позволяет определить погрешность в измерениях непосредственно на месте установки электросчетчика при наличии нагрузочного тока без отключения потребителей.
Александр, в примере 1 применяется трансформатор тока с двумя вторичными обмотками, поэтому и маркировка соответствующая. Трудно выявить во время работы электрический пробой внутри ТТ. Они бывают временные или носят постоянный характер.
Счетчик «Меркурий»: подключение косвенное Подобный вариант подключения прибора учета не используется в бытовой сфере. Для монтажа счетчика в разрыв цепи трансформаторов используют клеммы Л1 и Л2. Как правильно установить и подключить трансформаторы тока
По данным портала ЗАЧЕСТНЫЙБИЗНЕСОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ «ИНЖИНИРИНГОВАЯ КОМПАНИЯ КОНСИЛ»По данным портала ЗАЧЕСТНЫЙБИЗНЕС5405987793
О компании: ООО «ИКК» ИНН 5405987793, ОГРН 1165476185225 зарегистрировано 31.10.2016 в регионе Новосибирская Область по адресу: 630039, Новосибирская обл, город Новосибирск, улица Воинская, дом 63, ОФИС 408. Статус: Действующее. Размер Уставного Капитала 10 000,00 руб.
Руководителем организации является: Директор — Конышева Анна Александровна, ИНН . У организации 2 Учредителя. Основным направлением деятельности является «деятельность в области архитектуры». На 01.01.2019 в ООО «ИКК» числится 3 сотрудника.
Рейтинг организации: Низкий подробнее Должная осмотрительность (отчет) ?
Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
? По данным портала ЗАЧЕСТНЫЙБИЗНЕС 31.10.2016
Среднесписочная численность работников: ? 01.01.2019 – 3 Фонд оплаты труда / Средняя заработная плата Доступно в Премиум Доступе ? Среднемесячная заработная плата в организации ниже среднемесячной заработной платы в регионе Новосибирская область. Подробнее…
| ОГРН ? | 1165476185225 присвоен: 31.10.2016 |
| ИНН ? | 5405987793 |
| КПП ? | 540501001 |
| ОКПО ? | 05380668 |
| ОКТМО ? | 50701000001 |
Реквизиты для договора ? …Скачать
Проверить блокировку cчетов ?
Контактная информация 913-… Посмотреть ?
Отзывы об организации ?: 0 Написать отзыв
Юридический адрес: ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС 630039, Новосибирская обл, город Новосибирск, улица Воинская, дом 63, ОФИС 408 получен 30.05.2017 зарегистрировано по данному адресу: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
По данным портала ЗАЧЕСТНЫЙБИЗНЕС Руководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС ДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС
Конышева Анна Александровна
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
действует с По данным портала ЗАЧЕСТНЫЙБИЗНЕС 30.05.2017
Учредители ? () Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС 10 000,00 руб.
Конышев Василий Борисович По данным портала ЗАЧЕСТНЫЙБИЗНЕС 5 000,00руб., 31.10.2016 , ИНН
Конышева Анна Александровна По данным портала ЗАЧЕСТНЫЙБИЗНЕС 5 000,00руб., 30.05.2017 , ИНН
Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС 71.11 деятельность в области архитектуры
Дополнительные виды деятельности:
Единый Реестр Проверок (Ген. Прокуратуры РФ) ?
Реестр недобросовестных поставщиков: ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Данные реестра субъектов МСП: ?
| Критерий организации | По данным портала ЗАЧЕСТНЫЙБИЗНЕС Микропредприятие |
Налоговый орган ? По данным портала ЗАЧЕСТНЫЙБИЗНЕС Инспекция Федеральной Налоговой Службы По Октябрьскому Району Г. Новосибирска Дата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС 31.10.2016
Регистрация во внебюджетных фондах
| Фонд | Рег. номер | Дата регистрации |
|---|---|---|
| ПФР ? | 064007089629 | По данным портала ЗАЧЕСТНЫЙБИЗНЕС 01.11.2016 |
| ФСС ? | 540603927654061 | По данным портала ЗАЧЕСТНЫЙБИЗНЕС 02.11.2016 |
Уплаченные страховые взносы за 2018 год (По данным ФНС):
| ОКАТО ? | 50401379000 |
| ОКОГУ ? | 4210014 |
| ОКОПФ ? | 12300 |
| ОКФС ? | 16 |
Финансовая отчетность ООО «ИКК» ?
Финансовый анализ отчетности за 2019 год Коэффициент текущей ликвидности: >2 Коэффициент капитализации: 125.2 Рентабельность продаж (ROS): Подробный анализ…
В качестве Поставщика:
В качестве Заказчика:
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Судебные дела ООО «ИКК» ?
найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Ответчик: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
, на сумму: 6 043,00 руб.
найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Исполнительные производства ООО «ИКК» ?
найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Лента изменений ООО «ИКК» ?
Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?
Испытательная коробка переходная — назначение, характеристики, варианты подключения
Согласно принятым нормам, есть особая группа потребителей, которых нельзя отключать от питающей энергосистемы даже на непродолжительное время. Но что делать, когда для цепей учета необходимо произвести замену трехфазного счетчика или испытательная лаборатория, должна выполнить поверку при помощи эталонного устройства контроля?
При описанных выше условиях обратиться к первому разделу в своде правил установок электрооборудования. В нем указано, что для подключения счетчика с трансформатором тока (в тексте будет использована аббревиатура «ТТ»), должна устанавливаться переходная испытательная коробка, например, такая, как на рисунке 1.

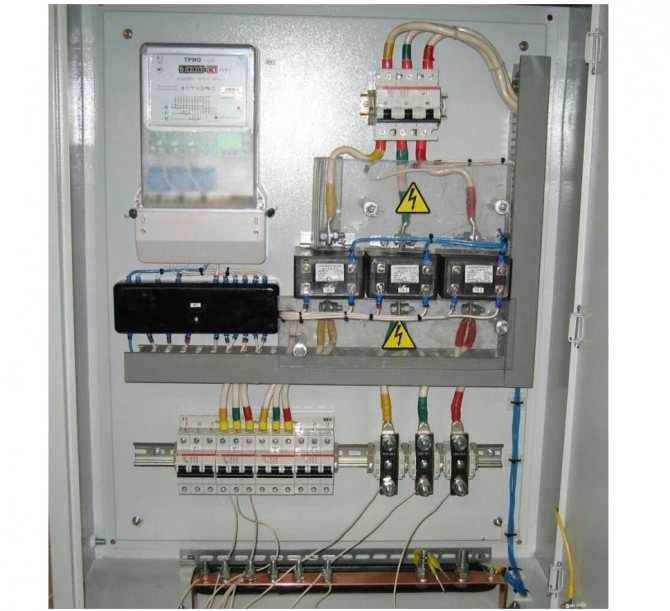

Рисунок 1. КИ-10 (ЛИМГ.301591.009)
Вариант подключения
На рисунке 4 показана наиболее распространенная схема подключения приспособления учета, при помощи КИП.
Рисунок 4. Типовое подключение трехфазного приспособления учета
Обозначения:
- T1, T2, T3 – трансформаторы тока;
- Сч1 – трехфазное приспособление учета;
- К1 – бокс, через который выполняется подключение приспособления контроля.
Особенности схемы:
На рисунке 4 показано, что три фазы и нулевой провод подключаются к соответствующим местам на боксе и идут от него, непосредственно, к приспособлению учета. Очень важный фактор в данном случае – чередование фаз, оно не должно быть нарушено.
При подключении трех ТТ к боксу используется тип соединения «звезда».
Перемычки следует установить также, как продемонстрировано на рисунке 4.
