Устройство пластикового окна: особенности, схема и механизмы

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит

Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется

Как установить ли заменить

Заменить поворотную конструкцию на поворотно-откидную не так сложно, как может показаться на первый взгляд. Если нет опыта в таких делах, то можно довериться профессионалу. Но наем рабочих стоит намного дороже.

А если разобраться в последовательности действий, установка системы не займет много времени и сил.

Для начала следует ознакомиться с инструментами, которые понадобятся. Затем переходят к точной последовательности действий. Допускать ошибок не рекомендуется, поэтому лучше изучить план и только после этого приступать к сборке конструкции.

Инструменты

Для замены механизма открывания, понадобятся следующие инструменты и материалы:

  • новый комплект фурнитуры;
  • отвертка;
  • жидкий пластик;
  • шуруповерт;
  • болгарка.

Пошаговая инструкция

Если все инструменты подготовлены, приступают к сборке приспособления. Она проходит в несколько этапов. Следует придерживаться четкого плана, чтобы не испортить всю систему.

Как снять поворотно-откидную створку пластикового окна.

  1. Снять крышку с верхней петли. С помощью выреза, который не трудно заметить, опустить ось.
  2. Опустить вниз штифт из металла и сдвинуть створку.
  3. Устранить заглушку с нижней петли и приподнять раму. Тогда, устройство снимется легко.
  4. На раме окна расположены фиксаторы прижимов. Их снять, а отверстия от них заделать жидким пластиком.
  5. От створки также открутить фиксаторы прижимов.
  6. Открутить петли на створке. Открутить все саморезы, с помощью шуруповерта, тогда приспособление снимется.
  7. Снять остальные элементы с профиля. Также, снять старые петли.

После того, как вся старая фурнитура будет демонтирована, приступают к сборке нового изделия. Этот процесс также стоит делать по четкому плану.

Он состоит с следующем:

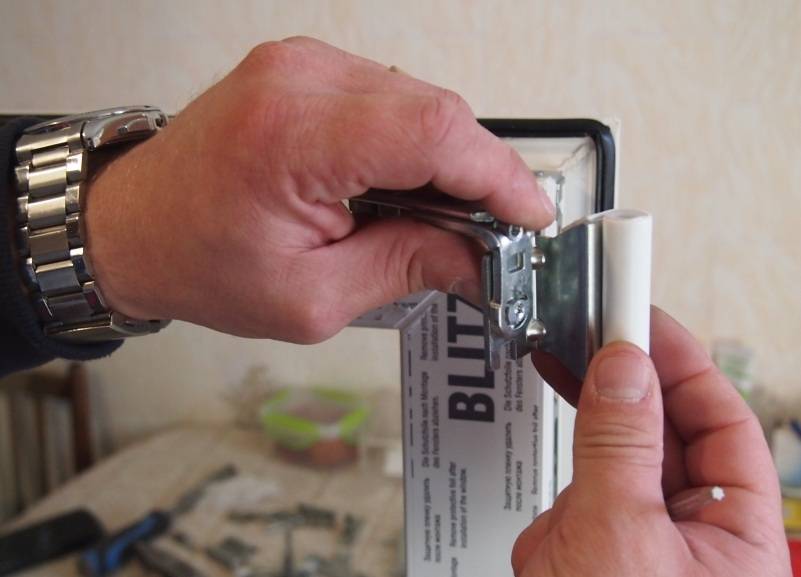

  1. На систему установить новые петли. Если размер конструкции отличается, то оставшиеся пространство заделать жидким пластиком.
  2. На место старой системы поставить средний запор и прикрутить его шуруповертом во всех отверстиях, предназначенных под крепеж.
  3. Воспользовавшись болгаркой, отрезать нужный размер створчатой части ножниц и прикрепить. Элемент должен встать в соответствующий паз.
  4. На створчатой части прикрепить рамную часть ножниц.
  5. Поворотно-откидную планку прикрепить к раме. Закрепить надежно, так как эта часть подвергается нагрузкам.
  6. Прикрепить ответную планку и на боковую часть рамы.
  7. Поставить створку на место.

Штапик пластикового окна

Выше мы уже упоминали штапик. С его помощью производится установка стекла и его фиксация в стеклопакете или оконной раме. Штапик под стеклопакет представляет собой удлиненную рейку из пластикового профиля с резиновой прокладкой. Благодаря штапику окна в квартире приобретают эстетический и законченный вид, а также увеличивают прочность всего окна и продлевают срок эксплуатации.

Главное предназначение оконного штапика — предотвращение сквозняков, попадания пыли и проникновение постороннего шума с улицы. Однако у штапиков есть срок эксплуатации, по истечению которого они теряют свою герметичность и требуют замены. Процедура простая и осуществить замену штапиков можно самостоятельно. Подробнее читайте здесь.

Строение профилей

Устройство пластикового окна обладает сложной конфигурацией. От его качества зависит качество самой оконной рамы. Профиль характеризует монтажная глубина. Показатель ее систематизирован, и многие фирмы производят окна с глубиной в 5.8, 6 или 7 см. Встречаются модели и толще. Их монтажная глубина достигает 13 см. Они предназначены для широких и больших стеклопакетов.

Также профили отличаются количеством внутренних камер. Камерой называют пустую, вытянутую вдоль профиля полость. В зависимости от их количества профили подразделяют на двух-, трех-, четырехкамерные и т. д. Обычно фирмы, занимающиеся установкой окон из пластика, представляют клиенту устройство пластикового окна в разрезе. Это дает возможность покупателю рассмотреть внутреннее строение изделия в деталях.

Иногда внутрь профиля вмонтирована не полая камера. В ней содержится армирующий материал. Чем больше камер в профиле, тем выше качество изделия. Объясняется это тем, что многокамерные окна обладают высоким уровнем теплоизоляции. На отечественном рынке высоким спросом пользуются конструкции с тремя камерами. Конфигурация эта не отличается сложностью.

Как подобрать нужный основной запор?

Если установка происходит без сотрудников оконной компании, для начала необходимо определиться со следующими данными:

  1. Необходима высота створки.
  2. Высота створки, измеряющаяся от нижней части стеклопакета до центра ручки.
  3. Тип профильной системы.

Измерения необходимо произвести со стороны окна, выходящей на улицу, то есть, произвести замеры за фальцу. Также на будущее необходимо знать, что при замене одного компонента фурнитуры, необходимо заменить все остальные детали, потому что в большинстве случаев запоры являются не взаимозаменяемыми частями окна. При замене запора старого образца на новый есть вероятность, что механизм створки будет работать не так как предусмотрено изначально. Например, рычаг закрывания не сможет дойти до конечного положения ни в одну сторону, ни в другую.

Классификация

Помимо этого, каждый из данных типов применяется в конкретной сфере и включает определенные достоинства и недостатки.

Окна из пластмассы замечательно подходят для остекления офисов, витрин разнообразных магазинов, промышленных и прочих нежилых строений. Помимо этого, их себестоимость достаточно низкая и они почти не нуждаются в уходе. Среди недостатков стоит выделить несоответствие используемых сооружений условиям климата некоторых регионов и низкий процент экологичности.

Из алюминия в основном применяются для оборудования промышленных сооружений, дизайна фасадов, общественных и прочих нежилых строений. Они также оборудуются в торговые павильоны. Среди достоинств данных строительных конструкций стоит выделить длительное время эксплуатации, возможность остекления больших площадей и прочее. Однако в жилых помещениях в основном не используются.

Важным качеством оконной системы является внешний вид

Окна из дерева широко распространены в строительстве жилых зданий. Достоинства заключаются в достойных теплоизоляционных качествах, экологичности, замечательном внешнем дизайне (имеются ввиду окна современных конструкций, созданные из качественных стройматериалов методом тройного остекления). Недостатки подобных конструкций заключаются в большой подверженности влиянию атмосферы. Это особенно актуально в городской обстановке, вследствие чего необходимо часто проводить починку и покраску окон. Тем не менее, с появлением на рынке нынешних лакокрасочных материалов проблема исчерпывается и конструкции сохраняют свой первоначальный вид и крепость продолжительное время.

Механизм открывания окон: разновидности фурнитуры для пластиковых окон

Оконный блок присутствует практически в любом помещении. Есть много разновидностей окон, однако ни один из вариантов не мог бы функционировать, не имея соответствующих вспомогательных механизмов.

Сегодня на строительном рынке представлено множество различных типов механизмов, и все они объединены общей концепцией. Это – их модульный тип. Вместе с тем всю фурнитуру подразделяют на две основные группы:

  • универсальные – присутствуют в большинстве классических моделей, к примеру, механизм открывания окон, который позволяет поворачивать, откидывать створки или поворачивать-откидывать их; специальные – предназначены для конструкций, имеющих нестандартную форму, которые с их помощью раздвигаются, и створки, таким образом, могут открываться как симметрично либо с отклонением относительно центральной оси оконного блока.

Механизм открывания окон представляет собой крепление, снабженное шарнирным устройством, за счет которого створки передвигаются относительно неподвижной рамы.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

  • изначально плохой неграмотной настройки оконного блока при установке;
  • естественного износа уплотнителя;
  • неаккуратного и грубого закрывания створок;
  • усадки оконной конструкции;
  • изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

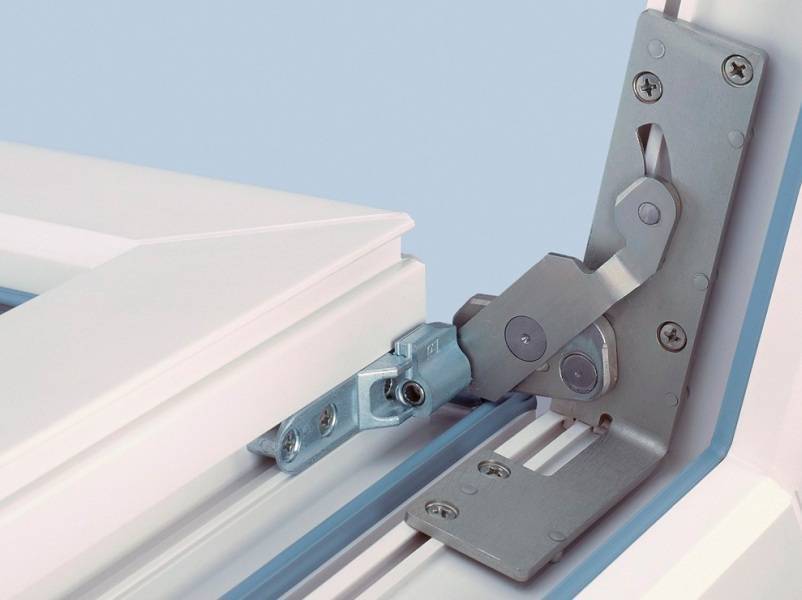

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт

Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Стеклопакет – основа пластикового окна

Если ПВХ-профиль можно назвать каркасом, то стеклопакет является его наполнением. Он обеспечивает светопрозрачность конструкции и предотвращает выход тепла из помещения.

Свойства стеклопакетов зависят от вида стекла, расстояния между стеклами и наполнения воздушных камер. Дистанционная рамка (молекулярное сито) внутри стеклопакета может быть выполнена из перфорированного алюминия или полимерного композита, заполненных влагопоглощающим средством (гранулированный цеолит) с размером пор не менее 3 мкм и избирательным поглощением газов. Это необходимо для сбора конденсата внутри герметичной камеры.

Расстояние между стеклами в стеклопакете должно быть не менее 10 мм и не более 16мм. Это оптимальное соотношение для предотвращения теплопотерь. Часто используют сочетание разных расстояний для увеличения звукоизоляционных свойств окна. Лучше всего себя зарекомендовали двух- и трехкамерные стеклопакеты с дистанционными рамками по 10-16 мм между каждой парой стёкол.

Стекла применяются часто обычные, толщиной 4, 6 или 8 мм. Каждые дополнительные 2 мм к толщине стекла увеличивают степень его шумоизоляции на 10%.

Энергоэффективность и другие свойства окна можно регулировать за счет применения стекол с различными функциональными характеристиками. Например:

  • Одностороннее покрытие тонким слоем оксида серебра или олова (i-мягкое, k-твердое) позволяет отражать тепло обратно внутрь помещения. При этом прозрачность окна не изменяется.
  • Закаленное или бронированное остекление обладает высокой ударопрочностью, как и триплекс – три стекла, склеенных в одно.
  • Тонировка позволяет уменьшить проникновение света на солнечной стороне, а светоотражающее покрытие обеспечит прохладу летом.
  • Технология Smart предусматривает произвольное затемнение стеклопакета в темное время суток и при повышенном освещении. Электрохромное стекло позволяет регулировать уровень прозрачности автоматически.

Воздушные камеры в обычном стеклопакете не заполняются ничем, однако применение инертного газа (аргона, криптона, ксенона) позволяет значительно снизить потери тепла (во всяком случае, в первые 7-10 лет эксплуатации, т.к. со временем газ рассеивается и теряет свои свойства).

Читайте по темеКак выбрать стеклопакет?

Конструкция пластиковых окон

Современные оконные системы ПВХ изготавливаются по принципу конструктора, что открывает неограниченные возможности в производстве светопрозрачных конструкций любой конфигурации. Преимущества ПВХ систем хорошо известны:

  • относительно небольшой вес в сравнении с деревянными, алюминиевыми и дерево-алюминиевыми;
  • долговечность и надежность;
  • высокие потребительские свойства;
  • различные варианты открывания: поворотное, поворотно-откидное, откидное, раздвижное;
  • простота ухода;
  • доступная цена.

Споры о том, какие окна лучше, в обозримом будущем вряд ли закончатся. Каждый вид имеет свои преимущества и недостатки. Но на аргумент «специалистов», что пластик выделяет вредные вещества и утрачивает прочностные свойства при нагреве, хочется порекомендовать освежить знания по химии. Да, с ПВХ профилем это происходит, но при таких температурах, при которых любой человек давно будет вынужден покинуть помещение.

Фурнитура

Фурнитура пластиковых окон – это комплекс элементов, объединенных в сложные механизмы, назначение которых – плотная фиксация створки по отношению к раме, а также обеспечение открытия/закрытия в определенном режиме. Так как окно непосредственно контактирует с внешней средой, качество материалов во многом определяют ее надлежащее функционирование.

Фурнитура ПВХ окон, как и сами окна, проектировалась по принципу конструктора и включает в себя следующие детали:

Схема фурнитуры пластикового окна

  • Верхние и нижние петли. Устанавливаются на створках и связанных участках рамы;
  • Блокирующие элементы и ответные планки;
  • Механизм взаимодействия ручки с петлевой группой и блокирующими элементами (профильная обвязка, расположенная по периметру створки).

По способу открытия различают следующие разновидности фурнитуры:

Разновидности фурнитуры

  • Ограничитель открывания. Фиксирует створки в требуемом положении, для плавности хода может комплектоваться замедлителем.
  • Декоративные накладные элементы. Предназначены для перекрытия видимых деталей фурнитуры. Большое количество накладок при малом ассортименте функциональных деталей, как правило, свидетельствует о низком качестве фурнитуры.

    Накладки на петли пластиковых окон.

  • Защелка. Фиксирует створку в определенном положении, препятствуя произвольному открыванию в следствие неконтролируемых внешних воздействий.
  • Микролифт. Роликовый механизм для поддержания габаритных створок с целью исключения их существенного провисания. Кроме того, таким образом уменьшается нагрузка на петли, что заметно продлевает их срок службы.
  • Ножницы ограничения откидного положения. Элемент, используемый в поворотно-откидном механизме. Предназначен для фиксации вертикального зазора створки согласно повороту рукоятки. Следует помнить, что ее положение нельзя менять, когда окно открыто, иначе возможно повреждение механизма.
  • Защита от детей (замок). Врезается в ручку или раму и не позволяет полностью открыть окно.
  • Блокиратор открывания. Аналогично предыдущему элементу ограничивает просвет открывания между рамой и створкой. Существуют специальные механизмы, исключающие одновременное открывание в откидном и распашном режимах.
  • Запорная фурнитура. Комплекс элементов, препятствующих несанкционированному открытию окна. К ним относятся разного рода защелки, крючки, шпингалеты, а также много-запорные замки.
  • Полимерные уплотнительные вставки. Резиновые уплотнители, обеспечивающие герметичное примыкание элементов оконного блока друг к другу (створок и рамы, стеклопакета и штапика, прочее).
  • Петли. Существуют разъемные и неразъемные накладные модификации, поворотные и поворотно-откидные, с защитой от взлома, монтируемые на специальных резьбовых шпильках и потайные. Последние считаются наиболее долговечными, однако открывание возможно не более чем на 100°.
  • Цапфы и планки. С их помощью реализуется зацеп элементов окна при распашном или откидном открытии, а также обеспечивается фиксация и плотный прижим створки по отношению к раме.

Отдельной категорией фурнитуры являются разного рода вентиляционные элементы – проветриватели, приточные клапаны и прочее. Они необходимы для обеспечения достаточной циркуляции воздуха в помещение с пластиковым остеклением.

Это обусловлено в первую очередь высокой степенью герметизации последнего. Несмотря на богатый ассортимент и функционал вентиляционной фурнитуры, она не будет работать должным образом в отсутствие каналов доступа воздуха в помещение из вне.

Ведущие производители фурнитуры

Maco. Австрийский производитель, больше специализируется на изготовлении поворотных или поворотно-откидных модификаций. В ассортименте компании имеются изделия с пятью степенями защиты от взлома.

Roto. Производитель качественной продукции из Германии. Предоставляет на свои изделия десятилетнюю гарантию. Главные отличительные особенности: плотное примыкание створки к раме; плоский язычок запорного механизма.

Winkhaus. Долгожитель на рынке фурнитуры для металлопластиковых конструкций (фирма существует более 50 лет). Простая и удобная в монтаже продукция.

Причины выхода из строя

Часто при установке пластиковых изделий появляется необходимость демонтировать створки, а затем вернуть их на свое место.

Такие процедуры ведут к дополнительной регулировке фурнитуры пластиковых окон. Поэтому окончательную регулировку лучше проводить в последнюю очередь, после того как закончен монтаж оконных конструкций.

Вот ряд характерных причин, из-за которых возникают неполадки:

Регулировка пластиковых окон возвращает створку на место.

  • при неправильной установке стеклопакета в профиль происходит неравномерное распределение нагрузки на петли, что вызывает отвисание створок;
  • при осуществлении монтажа окон некачественно, то есть с отклонением по вертикали, что приводит к эксцентриситетам в петлях и частях контурного приспособления;
  • отсутствие зазоров, соответствующих стандартным требованиям, что приводит к выгибу профиля из плоскости, значит, неплотному прижатию рамы в точке запирания.

Правильная регулировка поможет частично компенсировать недочеты в работе. Но полностью избавить от них не сможет.

Помимо того, выполняя данную работу, не забывайте про инструменты:

  • отвертка или шуруповерт;
  • уровень;
  • рулетка;
  • маркер либо карандаш;
  • шурупы и саморезы;
  • плоскогубцы.

На что следует обратить внимание при выборе

Если у вас еще остались сомнения по поводу, какую фурнитуру выбрать для пластиковых окон ПВХ, как выбрать так, чтобы не ошибиться, то стоит отдавать предпочтение продукции проверенных производителей, изготовленных из материалов высокого качества. Не стоит забывать, что надежная работа и долговечность всей оконной конструкции на 50% зависит именно от качества фурнитуры.

Ведь если посмотреть на оконную пластиковую конструкцию бегло, то сразу запомнится либо профиль, либо стеклопакет, а на фурнитуру сразу почти не обращают внимания. Но именно эти, незаметные на первый взгляд элементы, определяют надежное функционирование и общее качество всей конструкции, поскольку именно на фурнитуру приходятся основные динамические и механические нагрузки. Поэтому самое главное в таких элементах — выверенность конструкции, точное соблюдение всех геометрических размеров и переходов (что в условиях кустарного производств обеспечить невозможно).

Осуществляя выбор качественной фурнитуры для металлопластикового окна, нужно руководствоваться следующими критериями:

  • способность выдерживать высокие и продолжительные нагрузки;
  • комфортность использования, удобство в эксплуатации, отсутствие специфических требований по уходу;
  • долговечность и надежность. Эти показатели обеспечиваются механической прочностью конструкции, устойчивостью к коррозии;
  • наличие дополнительных функций в соответствии с требованиями заказчика (это противовзломные элементы, детские замки и так далее).

Не стоит забывать, что стоимость качественной фурнитуры составляет до 15% от общей стоимости конструкции, но экономить на ее покупке крайне нежелательно. Лучше сразу укомплектовать окно фурнитурой от проверенных производителей (чаще всего это немецкие компании), чем устранять аварийные ситуации, вызванные сбоем в работе комплектующих, или проводить внеплановую наладку с привлечением специалистов. Кроме того, некачественная фурнитура очень быстро изнашивается, а следовательно, оконные створки теряют надежность фиксации и не могут сохранять изначально заданные показатели тепло- и звукоизоляции.

Фурнитура окон ПВХ. Менять или ремонтировать? СОВЕТЫ ОКОНЩИКА.

Какими бывают раздвижные окна

Все раздвижные окна, а точнее, механизмы их сборки разделяют на несколько типов.

Наиболее распространенными из них остаются три типа:

  1. Параллельно-сдвижной. Все, в чем мы нуждаемся для удобства и эстетичности. Фурнитура этого типа хорошо зарекомендовала себя на территории России. Простота в управлении, возможность установки на конструкции разных габаритов, отличный дизайнерский стиль. Все это делает фурнитуру параллельно-сдвижного типа очень популярной.
  2. Откидной параллельно-сдвижной. Позволяет с помощью только одной ручки открывать обе створки сразу.
  3. Подъемно-сдвижной. Считается самым надежным, способным удержать вес створки до 400кг.

Планки для окон

Планка – комплектующий элемент, обеспечивающий прилегание конструкции створки к раме. Она также несет ответственность за сохранность оконного проема в целом, обеспечивает герметичность швов. От количества планок зависит долговечность, прочность, поэтому следует отдавать предпочтение окнам с количеством планок больше двух.

Существует два вида планок:

  1. Ответные, основная задача которых обеспечить плотность прилегания, обезопасить помещение от взлома.
  2. Поворотно-откидные, которые позволяют производить неполное открытие без вреда для конструкции в целом.

Планки устанавливаются в заводских условиях, не рекомендуется менять поврежденный профиль самостоятельно, это требует наличия профессионального оборудования, материалов.

Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

  • Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
  • Створка. Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
  • Импост. Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
  • Штапик. Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
  • Стеклопакет. Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
  • Фурнитура. Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
  • Подоконник. Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
  • Отливы. Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
  • Дополнительные аксессуары. Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

В ходе установочных работ также применяются специальные профили для корректного соединения частей блока, панели, формирующие откосы (как наружные, так и внутренние). Некоторые примыкания закрываются нащельниками или декоративными накладками. Наличие или отсутствие данных деталей во многом зависит от конструкции окон конкретного производителя и особенностей монтажа.

Популярные производители

Изготовителей оконной фурнитуры можно разделить на 2 класса:

  • отечественные;
  • зарубежные.

Рейтинг оконной фурнитуры показывает, что лидирующими изготовителями являются немецкие марки. Ознакомимся подробнее с мировыми брендами оконной фурнитуры, которые зарекомендовали себя с положительной стороны не только в России, но и за Рубежом.

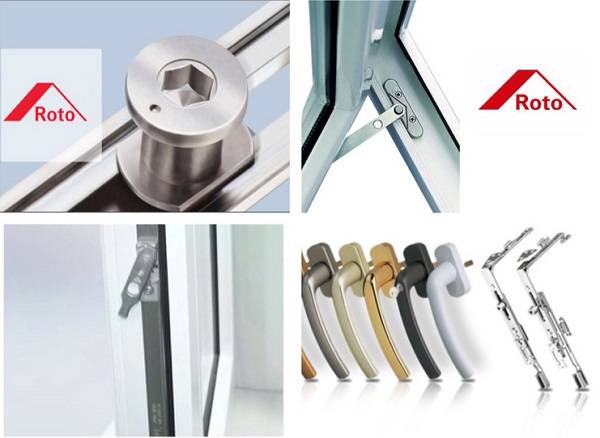

Roto

Немецкая фурнитура известна во всех странах мира, ведь данная продукция обладает рядом достоинств:

  • высокий показатель прочности металлических изделий;
  • детали покрыты антикоррозийным спецпокрытием;
  • привлекательный внешний вид изделий;
  • экологически чистый материал, который используется при изготовлении механизмов конструкции.

Недостатки:

  • большое количество подделок;
  • имеются модели, способные выдержать маленькую нагрузку (не более 80 кг);
  • высокая цена изделий.

Winkhaus

Оконная фурнитура немецкого производителя Winkhaus значится экспертами оконной индустрии как элитная.

Отличительные особенности:

  • высокий коэффициент качества изделий;
  • долговечность конструкции;
  • не требует постоянного ухода и обслуживания за механизмами;
  • имеется возможность самостоятельной регулировки ручки без специального инструмента.

Фурнитура Winkhaus обладает не только рядом достоинств, но имеет некоторые отрицательные черты:

  • при изготовлении деталей был предусмотрен автоматизированный способ установки, но монтировать ее в большинстве случаев приходится ручным методом;
  • продукция не оборудована ребрами жесткости, поэтому при излишнем надавливании может произойти поломка конструкции;
  • базовый набор деталей не имеет блокировщика-поднимателя;
  • в дальнейшем будет сложно проводить смазочные работы.

Maco

Австрийская оконная фурнитура, зарекомендовавшая себя с положительной стороны на рынке.

Преимущества:

  • антивандальная система, не позволяющая злоумышленникам попасть внутрь помещения;
  • трехслойное антикоррозийное покрытие;
  • длительный срок службы (10 лет);
  • оригинальный дизайн изделий.

Недостатки:

  • усложненная настройка механизмов, потребуется помощь специалистов;
  • высокая стоимость изделий.

Vorne

Турецкая оконная фурнитура представляет компромисс между дешевыми и дорогими изделиями. Здесь преобладает баланс между стоимостью и качеством продукции.

Фурнитура данного производителя обладает такими преимуществами при использовании:

  • многофункциональность спецэлементов;
  • возможность регулировки силы примыкания створки;
  • высокий коэффициент безопасности изделий.

«Сатурн»

Фурнитура для ПВХ окон «Сатурн» (СНТ) произведена в России в соответствии со всеми международными стандартами качества.

Преимущества:

  • безопасные подвижные спецэлементы;
  • широкая сфера применения;
  • предельные возможности регулирования;
  • возможность микровентилирования.

Accado

Оконная фурнитура Accado является прекрасным вариантом покупки за небольшую стоимость.

Преимущества:

  • универсальность изделий – фурнитура подходит для любых оконных профилей;
  • плавное функционирование всех деталей системы;
  • подвижные элементы конструкции не изготавливаются из пластика;
  • противовзломная система.

VHS

Турецкая фурнитура для окон из ПВХ обладает рядом отличительных особенностей:

  • независимое монтирование профиля и створки;
  • антивандальные угловые элементы;
  • надежные запорные механизмы.

Подробнее смотрите в следующем видео.

Что называют оконной фурнитурой

Оконная фурнитура это устройство, которое объединяет в себе различные механизмы, предназначенные для полноценного функционирования окна

Ручки и петли, запоры и уплотнители это те элементы, важность которых трудно переоценить, хотя мы и не придаем им должного значения. А ведь даже маленькая неполадка в оконном механизме в зимний морозный день, например, может привести к не очень приятным последствиям

Поэтому, все составляющие окон ПВХ должны быть идеального качества, сборки и стабильной прочности.

Схема фурнитуры пластикового окна

Оконная фурнитура — это:

  1. Петли. Или, так называемая, петлевая группа, которая состоит из нижних и верхних петель.
  2. Механические запирающие оконных элементов.
  3. Поворотные составные части.

Выбирая фурнитуру, важнее всего обращать внимание на ее качество, ведь от этого будет зависеть срок ее службы

Классификация фурнитуры по способу открытия окна

Следует выделить три группы среднеподвесной фурнитуры:

  • имеющие запорный центральный замок и ограничитель внутреннего откидывания;
  • открывающиеся на 90° за счет рычажной системы;
  • управляющиеся дистанционно посредством дистанционного привода;
  • поворотно-откидные. Позволяют с помощью ручки выбирать расположение окна;
  • комплектующие для окон ПВХ раздвижного типа.

Окна ПВХ имеют наибольшую разновидность фурнитуры. И, чтобы не прогадать с выбором, далее в статье мы рассмотрим ее специфику и расскажем, как определить качественное изделие.

Виды и предназначение основных запоров

Данное приспособление используется для механизма открывания, а также откидывания, закрывания створки стеклопакета, переводя стандартное движение ручки окна по кругу в прямое движение штанги механизма. Основные запоры могут подразделяться на следующие виды, в зависимости от того, как открывается окно:

  1. Поворотные запоры.
  2. Штульповые запоры.
  3. Поворотно-откидные запоры.

Первый вид используется на окнах, оснащенных поворотным или откидным механизмом открывания стандартной комплектации. На подвижной части механизма запора гребенка отсутствует. Данная фурнитура может иметь следующие классификации:

  • Положение ручки может быть как постоянным, так и переменным.
  • Различие ципф: стандартные, противовзломные или без них.
  • Наличие Дорнмасс. Они могут быть стандартными или нестандартными, отличие в размерах.

Второй вид запоров используется на соответственных стеклопакетах, называющиеся штульповыми, то есть, не имеющих перегородок, они оборудованы двумя створками. Сам штульп может поставляться сразу вместе с рычагом «открывание-закрывание», то есть ручкой, либо самостоятельно. Такие запоры могу поставляться с различным расположением рычага: постоянным или переменным.

Наконец, третий тип запоров: поворотно-откидные. Они используются как на одноименных окнах (поворотно-откидных) стандартной укомплектованности, так и на улучшенной. Также могут классифицироваться по следующим признакам:

  • Положение ручки может быть как постоянным, так и переменным.
  • Различие ципф: стандартные, противовзломные либо в комплекте ципфы отсутствуют.
  • Поставка с наличием блокиратора или без него.
  • Наличие Дорнмасс, как и во втором типе запоров, бывает стандартных размеров или нестандартных

Отличие поворотно-откидных запоров также в том, что их подвижная часть оборудована фиксатором с двух сторон – сверху и снизу при переменной ручке либо с одной, когда ручка постоянная.

Укрепление и замена оконной ручки

При расшатывании ручки ее крепеж подтягивают. С этой целью:

  • поддевают прямоугольную накладку под деталью,
  • поворачивают изделие на прямой угол,
  • затягивают элемент, используя пару болтов и крестовую отвертку.

Как снять ручку с окна, чтобы заменить на новую?

  • Подденьте пластину под изделием.
  • Поверните пластинку на прямой угол.
  • Выкрутите два болта, используя отвертку-крестовину.
  • Легко раскачав ручку в разъеме, извлеките ее.

Новую монтируйте, как и прежнюю — зафиксируйте болтами, сверху наденьте на деталь заглушку в форме прямоугольника.

Когда заедает механизм открывания, следует:

  • демонтировать ручку,
  • прочистить устройство от грязи пылесосом или щеткой,
  • подвижные детали обработать маслом, предпочтителен состав WD-40,
  • собрать механизм.

Как подобрать нужный основной запор?

Если установка происходит без сотрудников оконной компании, для начала необходимо определиться со следующими данными:

  1. Необходима высота створки.
  2. Высота створки, измеряющаяся от нижней части стеклопакета до центра ручки.
  3. Тип профильной системы.

Измерения необходимо произвести со стороны окна, выходящей на улицу, то есть, произвести замеры за фальцу. Также на будущее необходимо знать, что при замене одного компонента фурнитуры, необходимо заменить все остальные детали, потому что в большинстве случаев запоры являются не взаимозаменяемыми частями окна. При замене запора старого образца на новый есть вероятность, что механизм створки будет работать не так как предусмотрено изначально. Например, рычаг закрывания не сможет дойти до конечного положения ни в одну сторону, ни в другую.

Независимо от типа запоров, который подойдет именно к вашему типу стеклопакетов, рекомендуется приобретать качественные детали в специализированных магазинах или на проверенных сайтов, чтобы избежать проблем со скорой заменой в будущем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
