Профиль для светодиодной ленты своими руками и Фото

Разновидности по конструкции

Самый простой и распространенный профиль изготавливается из алюминия или пластика и конструктивно представляет собой обычную направляющую, оснащенную съемной крышкой (экраном). Этот экран бывает прозрачным или матовым.

Отдельно хочется выделить новый тип профиля – подвесной, отличающийся необычным дизайном. Его популярность возрастает с каждым днем, изделие не нужно фиксировать или встраивать, поскольку для крепления используют специальные подвесы (канаты) и профиль держится буквально на весу.

Накладного типа

Накладные профили имеют П-образную форму. Это самая распространенная разновидность. Для монтажа на какую-либо поверхность используются обычные саморезы. Ширина полки должна быть равной ширине светодиодной ленты, при этом высота подбирается в зависимости от предпочтений покупателя. После размещения гибкой платы внутри профиля рассеиватель либо вставляется в пазы, либо защелкивается по всей длине изделия.

Встраиваемый

Профиль встраиваемого типа (он же врезной) применяется для монтажа в заранее проделанные пазы и ниши. Характеризуется той же П-образной формой, но по всей длине обеих стенок дополнен специальной кромкой. Лента прокладывается по полке и прячется за рассеивателем. Световой поток падает под прямым углом. Используя мебельный клей или саморезы, профиль крепят к нужной поверхности. Чтобы повысить эстетичность изделия, на торцах размещают заглушки.

Сфера применения профиля – установка гибких плат в кухонных гарнитурах или шкафах-купе либо в других местах, где требуется экономия пространства.

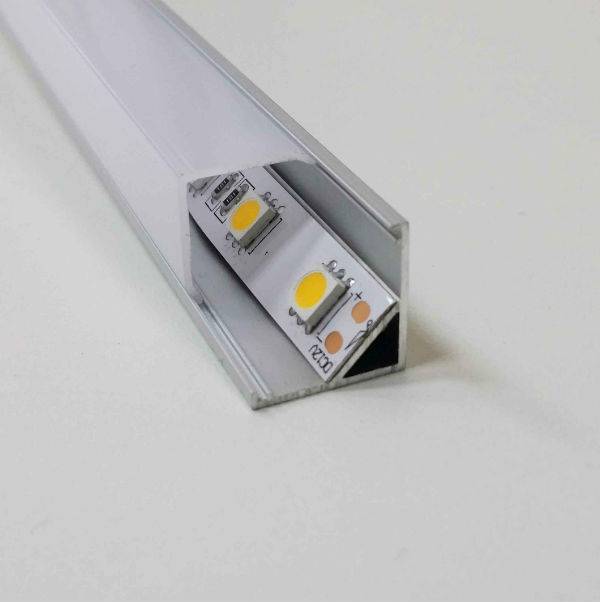

Угловой

Такой профиль применяется при монтаже светодиодной ленты на стыке потолка и стенки или, к примеру, двух мебельных полок. Конструктивно угловое изделие напоминает обычный плинтус с двумя стенками, расположенными под углом 90 град. относительно друг друга. На краях имеются специальные пазы, необходимые для защелкивания рассеивателя. Полочка, к которой приклеивается гибкая плата, находится внутри профиля под углом 45 градусов относительно каждой стенки. За счет этого световой поток равномерно распределяется по всему помещению.

Гибкий светильник в угловом профиле идеально подходит для освещения торговых залов и витрин. Это позволяет экономить пространство, избежать прямого попадания ярких лучей в глаза посетителей и формирования ярко выраженных теней.

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

• силикатное стекло;
• поликарбонат;
• акриловое стекло;
• полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

• Химическое;
• Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

• Минимальные затраты времени;
• Однородная структура поверхности

Минусы метода:

• Относительно высокая стоимость паст;
• При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

• Требуется пескоструйный аппарат;
• Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.

svetodiodinfo.ru

Управление свечением

Если просто подключить светодиодную полосу просто подключить к источнику питания, то единственный результат – постоянная яркость света. Если же на LED-полоске установлены разноцветные светодиоды, то они будут гореть одновременно.

Для простой регулировки яркости от min до max можно использовать диммер, мощностью на 20% превышающей мощность полосы со светодиодами.

Для управления RGB-лентой лучше взять контроллер.

Выбор контроллера

Без контроллера можно управлять яркостью свечения только одноцветной ленты. Для управления многоцветной лентой RGB необходим контроллер. Он даст возможность плавной настройки цвета и его изменений по заданной программе, например, переливание. Его мощность должна на 20% превышать мощность светодиодной полоски. Кроме мощности контроллеры отличаются по типу:

• Контроллер без пульта дистанционного управления. Самые дешевые. Управление осуществляется прямо на устройстве вручную или по встроенной программе.
• Контроллер с инфракрасным пультом (ИК) дистанционного управления. Такие пульты работают в пределах прямой видимости до 10 метров.
• Контроллер с радиопультом дистанционного управления. Такие пульты работают на расстоянии до 20 метров. Управление может производиться через стены и перегородки.
• Контроллер, работающий по WI-FI каналу. Такие устройства могут оснащаться любыми пультами, но кроме этого возможно управление с помощью компьютера или мобильного телефона, а также подключаться к системе «Умный дом».

Особенности и применение

В настоящее время светодиодное освещение является одним из самых популярных. Сегодня во многих жилищах можно увидеть осветительные приборы подобного типа. Большим спросом пользуются диодные ленты. Они и выглядят красиво, и устанавливаются на самые разные основания – от пола до потолка. Правда, монтаж подобных изделий оказывается трудновыполнимым, если нет специального профиля.

Профильные детали позволяют монтировать ленту с диодами на самые разные поверхности. Существует несколько разновидностей подобных установочных деталей. Бывают как стандартные накладные или угловые, так и встраиваемые подвиды. Последние являются популярными. Их монтируют в разных помещениях – и на кухне, и в гостиной, и в других комнатах. Монтажные работы являются относительно простыми и не отнимают много времени. Справиться с установкой врезного профиля может практически каждый пользователь.

Врезные профили производят из разных материалов. Они выпускаются с разными размерными параметрами. Примечательно, что большинство подобных изделий соответствует размерам светодиодной ленты, поэтому подгонять эти детали друг к другу приходится крайне редко.

Можно выделить и другие важные особенности рассматриваемых изделий.

• Врезные модели профилей характеризуются небольшим весом. А также их отличают очень хорошие технические характеристики. За счет таких особенностей пользователи имеют все шансы столкнуться с их удобным и практичным применением.

• Как упоминалось ранее, подобные изделия легко монтируются. При их эксплуатации также особых сложностей не возникает.

• Большинство врезных профилей производится из крепких и практичных материалов. Благодаря этому конструкции демонстрируют долгий срок службы и высокую износостойкость.

• Готовые врезные системы отличаются привлекательным внешним видом. Зачастую именно благодаря этой характеристике пользователи отдают предпочтение подобным типам профиля.

Благодаря профилям врезного типа монтаж LED-лент оказывается гораздо более простым и занимает мало времени. В результате и подсветка, и основание, на котором она находится, выглядят аккуратно и привлекательно. Нередко рассматриваемая осветительная система устанавливается в качестве подсветки витрин или офисных обстановок.

Монтаж скрытой подсветки потолка из гипсокартона

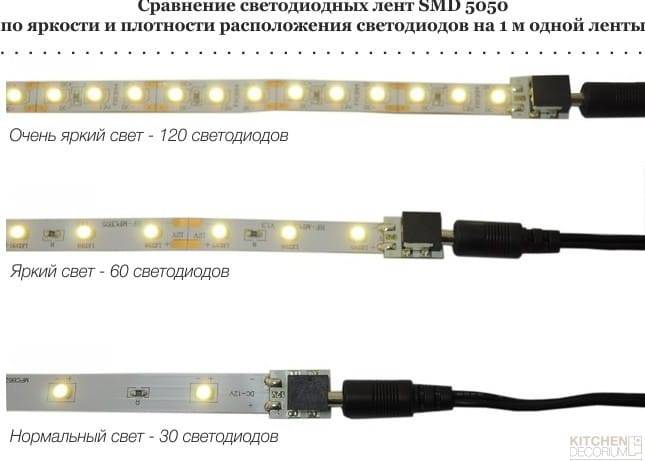

Выбирать светодиодную ленту нужно не по цвету на фото, а и с учетом числа светодиодов на один метр. В среднем это количество колеблется в пределах от 30 до 120 штук. Чем больше светодиодов на один метр изделия, тем ярче будет свет от ленты и тем дороже обойдется монтаж.

Связано это в первую очередь с необходимостью установки мощного блока питания.

• тип и плотность светодиодов;
• цвет свечения (цветные и монохромные модели);
• цветовую температуру;
• напряжение устройства;
• класс водостойкости.

Независимо от цвета, светодиодная лента в потолке смотрится гармонично и креативно, особенно, если правильно скомбинировать ее с точечными светильниками. Скрытая подсветка потолка из гипсокартона светодиодной лентой — это обязательно ниша, предназначенная для маскировки коммуникаций в отдельных случаях скрытый карниз. Такой вариант для оформления освещения гипсокартонных конструкций более выигрышный, так как открывает больше возможностей для создания стильных световых эффектов с равномерным распределением света. При этом нужно учитывать, что первые два варианта утратят первоначальную яркость и насыщенность света уже спустя несколько лет умеренной эксплуатации.

В среднем показатели падения яркости приравнивают к 40%, если лента выступает в роли основного освещения и к 10% — в роли дополнительного. Такая подсветка убережет глаза от перенапряжения, позволит наполнить помещение ярким и естественным светом. Мебель же можно подчеркивать менее мощными диодами SMD 3028 – они послужат для создания идеального контражура с умеренной яркостью.

В качестве цветового оттенка лучше уделить внимание чисто белым цветам или использовать RGB-ленту со встроенным режимом изменения базового цвета. Как происходит монтаж такой ленты к потолку из гипсокартона можно посмотреть на видео

Затем каркас обшивается листами гипсокартона толщиной 6,5 или 9,5 мм, чтобы не утяжелять конструкцию. Марку плит лучше выбирать влагостойкую. В результате выполнения вышеперечисленных требований к материалу и обустройству каркаса, получается потолок в гостиной с оптимальной несущей способностью, срок эксплуатации которого неограничен.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповерт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка. Простота монтажа – достаточно устранить защитный слой с клейкой поверхности и можно клеить ленту прямо на гипсокартон. Хотя, конечно, желательно клеить в специальный рассеивающий профиль или уголок.

Преимущества и недостатки

Светодиодная подсветка натяжного потолка

Компактный размер и пластичная структура, позволяющая ленте принимать нужную форму.
Исключение перегрева, что важно при подсветке натяжных потолков и других, чувствительных к температуре поверхностей.
Возможность получить выбранный цвет за счет регулировки сочетания цветовых комбинаций.
Легкость монтажа, наличие двустороннего скотча не требует никаких усилий по установке.
Высокая продолжительность эксплуатации, значительна превышающая длительность использования традиционных ламп накаливания.
Многочисленные возможности использования.
Экономное использование электроэнергии, которая не расходуется на нагревание.
Безопасность – этот источник освещения не содержит вредных газов и примесей, не имеет пульсации.

Цены и производители

На рынке есть множество разновидностей специального профиля, который изготовлен для LED-ленты. Однако зачастую стоит такой компонент одинаково с самой полосой, что делает покупку довольно существенной по финансовым затратам. Именно это и стало препятствием к широкому распространению специализированной продукции. Однако спрос есть и на неё.

Польская фирма Klus может похвастаться огромным ассортиментом, который расширяется цветовым разнообразием:

Немного дешевле обойдётся продукция из Китая. Там производит свои детали и оборудование международная компания Arlight. Её товар на 10−20 процентов дешевле польских аналогов. Большинство моделей совместимы с двумя типами рассеивателей прямоугольной или округлой формы с прозрачной или матовой поверхностью.

Профиль из алюминия должен быть анодированным. Иначе он останется не защищенным от атмосферных влияний, царапин, а внешняя привлекательность сменится потускнением. Рассеивающий экран нужно обязательно проверить на просвет. Он должен быть однородной структуры, без трещин и приливов пластика.

Светодиодные ленты в интерьере

Как правило, светодиодные ленты применяются в интерьере, в автомеханике, вместо основного освещения в офисах и на предприятиях. Подсвечивать можно элементы мебели, короб из гипсокартона (специальные, нынче модные выступы, сформированные в качестве декора под потолком), зеркало с незамысловатым узором и т.д. Подсветку можно монтировать множествами различных способов, подчеркивая ее эстетизм. Очень часто, led используют для подсветки потолка. Освещение потолка светодиодной лентой создает завораживающий эффект, наделяя интерьер и все предметы декора должной дороговизной. Во многих случаях, ваши гости даже не поймут, откуда именно исходит чистый и рассеянный свет.

Виды

Профиль для диодной ленты наиболее распространен в таких конфигурациях:

• Полоса;
• Угловой профиль;
• Накладной профиль;
• Встраиваемый (врезной).

Алюминиевая полоса

Полосовой профиль из алюминия для лед ленты, как самый простой и дешевый вариант, используется только для улучшения охлаждения и удобства крепления гибкого источника света. Он не несет защитных функций, но удобен для крепления на изогнутых поверхностях. Накладная полоса практически не занимает места.

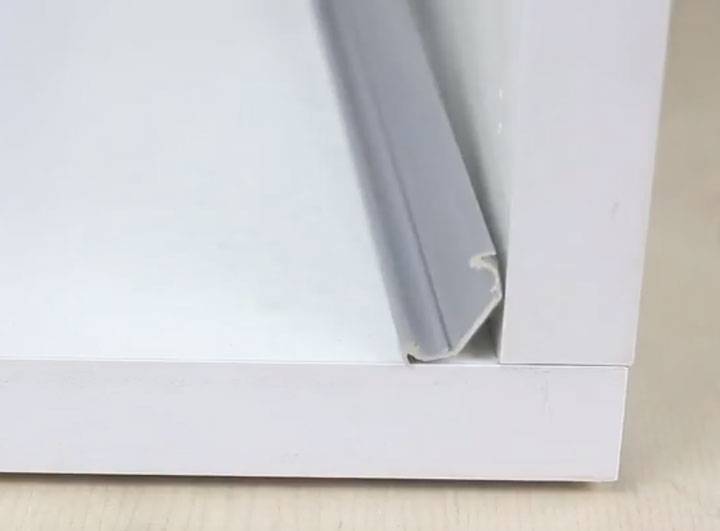

Угловой алюминиевый профиль

Как следует из названия, светильник выполнен в виде угла, у которого боковые стенки расположены под углом 90 гр. относительно друг друга. Внутри расположена полка для крепления ленты, а на боковых стенках – пазы, в которые устанавливается рассеиватель.

Такой тип профиля предназначен для монтажа вместо плинтуса на стыки стен и потолка, между полками мебели. Угловой формат наиболее широко применяется, когда надо оформить подсветкой натяжной потолок, поскольку прямая планка крепится к поверхности стены через одну из боковин.

Накладной профиль

Накладной элемент имеет П-образную форму и получил самое широкое применение. Выпускаются конструкции с разной высотой боковых стен. Самая минимальная – составляет несколько миллиметров и ненамного превышает высоту полосового профиля, но при этом имеет защитное стекло.

Важно! Даже малая высота не допускает изгиб, поскольку полученная деформация не позволит закрепить рассеивающий экран. Накладной профиль для подсветки допускает крепление на любые ровные поверхности:. Накладной профиль для подсветки допускает крепление на любые ровные поверхности:

Накладной профиль для подсветки допускает крепление на любые ровные поверхности:

• Гипсокартон;
• МДФ;
• Кухонный фартук из любого материала.

Недостатком такого освещения является то, что не всегда возможно скрыть ступень, которая образуется между светильником и поверхностью.

Встраиваемый или врезной алюминиевый профиль

Врезная конструкция предназначена для установки в специально выполненные пазы. Конструктивно такой профиль отличается от накладного специально оформленными кромками, которые скрывают место стыка элемента освещения и поверхности.

Визуально накладной профиль для ленты выглядит намного эстетичнее, чем накладной, но требует специальных дополнительных работ еще на этапе конструирования мебели. Дополнительный эффект от применения встраиваемых элементов освещения – экономия пространства, поскольку в данном случае внешний стеклянный рассеиватель практически не выступает над поверхностью.

Рассеиватель

Матовый рассеиватель светильника выполняет несколько функций:

• Защита внутренних элементов от влаги и пыли;
• Равномерное распределение света от далеко установленных друг от друга светоизлучающих элементов.

В качестве материала для изготовления используется стекло либо прозрачный пластик. Стекло берется специальное закаленное, поскольку обычное довольно хрупкое. Его применяют в конструкциях с мощными светодиодами, поскольку стекло не подвержено действию повышенных температур. Наиболее часто используется прозрачный поликарбонат. Его положительными качествами являются:

• Стойкость к ультрафиолетовому освещению (не меняет характеристик на солнце);
• Устойчивость к температурам;
• Высокая прочность;
• Долговечность;
• Стойкость к химическим реагентам.

Заглушки

Чтобы визуально скрыть торец профиля, для каждого типоразмера выпускаются специальные заглушки. Заглушки имеют пазы с защелками, в которые входят дно и стенки профиля, поэтому применение клея необязательно.

Монтаж скрытой подсветки потолка из гипсокартона

Выбирать светодиодную ленту нужно не по цвету на фото, а и с учетом числа светодиодов на один метр. В среднем это количество колеблется в пределах от 30 до 120 штук. Чем больше светодиодов на один метр изделия, тем ярче будет свет от ленты и тем дороже обойдется монтаж.

Связано это в первую очередь с необходимостью установки мощного блока питания.

• тип и плотность светодиодов;
• цвет свечения (цветные и монохромные модели);
• цветовую температуру;
• напряжение устройства;
• класс водостойкости.

Независимо от цвета, светодиодная лента в потолке смотрится гармонично и креативно, особенно, если правильно скомбинировать ее с точечными светильниками. Скрытая подсветка потолка из гипсокартона светодиодной лентой — это обязательно ниша, предназначенная для маскировки коммуникаций в отдельных случаях скрытый карниз. Такой вариант для оформления освещения гипсокартонных конструкций более выигрышный, так как открывает больше возможностей для создания стильных световых эффектов с равномерным распределением света. При этом нужно учитывать, что первые два варианта утратят первоначальную яркость и насыщенность света уже спустя несколько лет умеренной эксплуатации.

В среднем показатели падения яркости приравнивают к 40%, если лента выступает в роли основного освещения и к 10% — в роли дополнительного. Такая подсветка убережет глаза от перенапряжения, позволит наполнить помещение ярким и естественным светом. Мебель же можно подчеркивать менее мощными диодами SMD 3028 – они послужат для создания идеального контражура с умеренной яркостью.

В качестве цветового оттенка лучше уделить внимание чисто белым цветам или использовать RGB-ленту со встроенным режимом изменения базового цвета. Как происходит монтаж такой ленты к потолку из гипсокартона можно посмотреть на видео

Затем каркас обшивается листами гипсокартона толщиной 6,5 или 9,5 мм, чтобы не утяжелять конструкцию. Марку плит лучше выбирать влагостойкую. В результате выполнения вышеперечисленных требований к материалу и обустройству каркаса, получается потолок в гостиной с оптимальной несущей способностью, срок эксплуатации которого неограничен.

После создания жесткого каркаса, останется только крепить гипсокартон, используя шуруповерт и шурупы, после чего базовый уровень нашего потолка готов и можно приступать к созданию ниши, куда будет монтироваться светодиодная подсветка. Простота монтажа – достаточно устранить защитный слой с клейкой поверхности и можно клеить ленту прямо на гипсокартон. Хотя, конечно, желательно клеить в специальный рассеивающий профиль или уголок.

Монтаж накладного профиля

Крепеж осуществляется тремя способами:

Для монтажа саморезами вам потребуются следующие инструменты:

Замеряете рулеткой расстояние на месте крепежа.

После чего ножовкой по металлу отрезаете необходимую длину профиля.

В основании просверливаете несколько отверстий диаметром 3мм для саморезов 3,5мм.

В некоторых видах заглушек уже идут отверстия под крепеж. Поэтому прежде чем сверлить края, проверьте какие у вас заглушки.

Шаг между отверстиями 100-200мм. Не забывайте прозенковать под шляпку шурупа каждое отверстие, иначе лента в этих местах будет отклеиваться.

При помощи шурупов монтируете подложку-основание на место подсветки.

Отмеряете необходимую длину светодиодной ленты согласно длине подложки и отрезаете по меткам реза.

Снимаете защитный слой двухстороннего скотча и приклеиваете ленту. Устанавливаете рассеиватель и заглушку.

После чего останется вставить профиль в уже закрепленное на поверхности основание и подключить провода питания к блоку.

Сначала формируете в мебели или другом материале паз, согласно размеров профиля.

С самого края сверлите отверстие-выемку для проводов питания.

Потом клеите ленту и вставляете линзу рассеивания.

Остается установить заглушку и вогнать все это дело в паз. Если паз сделан “впритык”, можно воспользоваться резиновым молотком.

Монтировать такой элемент на саморезы не так уж и просто, поэтому здесь гораздо проще использовать двухсторонний скотч.

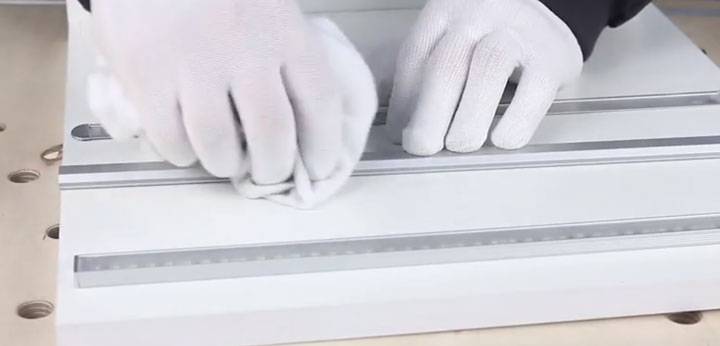

Сначала обезжириваете подложку растворителем или спиртом.

После чего наносите скотч на обе грани и отрезаете излишки.

Теперь обезжириваете саму поверхность. Для этого слегка сбрызгиваете ее водой или “Мистером Мускулом”.

Для чего это делается? Угловой профиль в большинстве случаев монтируется неравномерно к двум плоскостям. И изначально, выставить его ровно, весьма проблематично.

А если поверхность слегка побрызгать водой, скотч не сразу приклеится и даст время подогнать все как нужно.

Для более надежного крепежа вместе со скотчем рекомендуется применять полиуретановый клей. Остается наклеить во внутрь ленту, вставить линзу и закрыть все заглушками.

Общие правила подключения

Дюралайт нельзя подключать напрямую к напряжению в 220В, для начала его необходимо понизить до 12В или до 24В

Это можно сделать с помощью специального блока питания.
Концы ленты необходимо фиксировать с помощью разъемов и коннекторов.
Необходимо полностью исключить любое сильно механическое воздействие.
Обращайте внимание на характеристики. Например, характеристика IP показывает степень защищенности от воды

IP 65 можно устанавливать в ванных комнатах.
Если был сделан выбор в пользу монтажа профиля с помощью клейкой ленты, следует учитывать, что наклеить ее можно только один раз. Поэтому перед поклейкой очистите поверхность и сделайте маркировку, чтобы избежать ошибок.
Необходимо соблюдать последовательность в подключении.
При выборе блока питания обращайте внимания на его мощность. Она должна быть больше на 30% всей подключенной светодиодной ленты.
Если есть необходимость в разрезании ленты, убедитесь в ее исправности с помощью блока питания.

Помните, что необходимо соблюдать технику безопасности. Если не обладаете базовыми навыками в электрике, позовите на помощь специалиста.
