Как правильно выбрать кабель для подключения электрической плиты

Выбор провода для подключения электрической плиты (сечение)

Совершив поход в супермаркет бытовой техники, вы стали счастливым обладателем современной электрической плиты. Однако, распаковав вашу покупку, замечаете, что подключить изделие к электросети попросту нечем. Это обуславливается тем, что у вас в комплектации отсутствует провод. Тогда вам необходимо приобрести кабель для электроплиты.

Выделяют несколько причин, по которым у вас может отсутствовать данный провод:

• Прямая подводка кабеля и непосредственное подсоединение к входящей клеммной колодке. Таким образом, длина кабеля может исчисляться несколькими десятками метров, и он просто не поместится в коробку с плитой.
• Неизвестно, к скольким фазам сетей будет проводиться подключение (бывает трёхфазное и однофазное).

Кстати, импортные модели электроплит чаще всего идут без проводов, так как ток, напряжение и размер вилок имеют разные параметры в каждой стране.

Роль технических характеристик

Чтобы узнать характеристики, загляните в технический паспорт. Там есть вся нужная информация: величина потребления энергии, прочие данные, в т.ч. сечение кабеля, соответствующие показатели.

Существует два типа подключения электроплиты: однофазное и трехфазное. Какое подойдет, зависит от самой проводки. Например, для трехжильного кабеля подходит первый вариант. Второе больше всего предназначено для пятижильной проводки. Также не забывайте о возможностях вашей кухонной печи — поддерживает ли она данный тип подключения?

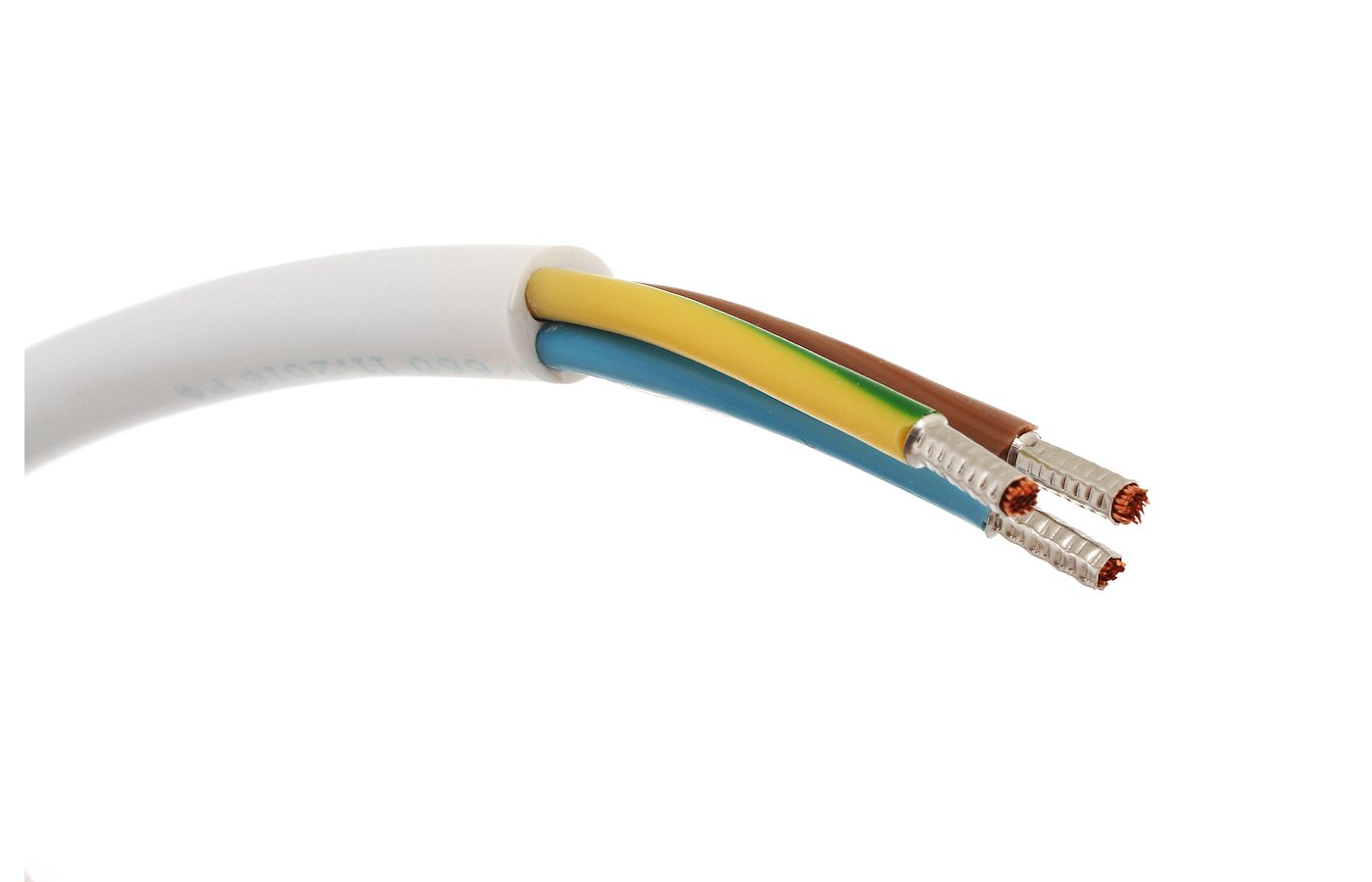

В качестве материалов для монтажа выступают два распространенных шнура:

• гибкий;
• виниловый, соединительный.

Указанные выше электрокабели — идеальные варианты для подключения. Они медные, многожильные, что обеспечивает им гибкость. Укладка легко осуществляется за кухонным гарнитуром или возле него.

Если вы слабо ориентируетесь в модели своего аппарата, не знаете его мощность, или просто хотите купить шнур с запасом, сделайте альтернативный выбор в пользу ПВС 3х6 или КГ 3х6. Подойдет любой из этих рабочих материалов. Их выдержка мощности насчитывает 10 кВт. Стоимость продукта весьма демократичная, в отличии от цен, предлагаемых магазинами, где вы покупаете сам прибор.

Выбор кабеля

Как уже было сказано выше, для подключения плиты к однофазной сети используют трехжильный кабель, а к трехфазной – пятижильный. Кабель может быть марок ВВГ, ПВС, ШВВП. Следует учитывать, что для подключения электроплиты используют только кабеля с медными проводами.

Определение сечения кабеля для однофазного подключения

Выбор сечения кабеля осуществляется по специальным таблицам. Но для правильного выбора надо знать тип прокладки электропроводки (закрытая/открытая), тип сети (одно- или трехфазная), мощность оборудования, номинальный ток.

Для выбора сечения кабеля принимаем ближайшее большее значение тока из таблицы и по нему находим, что нам нужен медный провод сечением 4,1 мм2.

Определение сечения кабеля для трехфазного подключения

При подключении плиты к двум фазам нагрузка может распределяться не так равномерно, но для расчета все равно выбирается самая нагруженная фаза.

Сечение кабеля для электроплиты:

Открытая электропроводка	Сечение кабеля, мм2	Закрытая электропроводка
Медные провода	Алюминиевые	Медные провода	Алюминиевые
Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, кВт	Ток, А	Мощность, квт
220 В	380 В	220 В	380 В	220 В	380 В	220 В	380 В
11	2,4	–	–	–	–	0,5	–	–	–	–	–	–
15	3,3	–	–	–	–	0,75	–	–	–	–	–	–
23	5,0	8,7	–	–	–	1,5	15	3,3	5,7	–	–	–
26	5,7	9,8	21	4,6	7,9	2,0	19	4,1	7,2	14	3,0	5,3
30	6,6	11	24	5,2	9,1	2,5	21	4,6	7,9	16	3,5	6,0
50	11	19	39	8,5	14	6,0	34	7,4	12	26	5,7	9,8
100	22	38	75	16	28	16	80	17	30	55	12	20

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

• номинальное напряжение;
• материал, что служит основой для проводных жил;
• кабельное сечение;
• удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

• Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
• Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

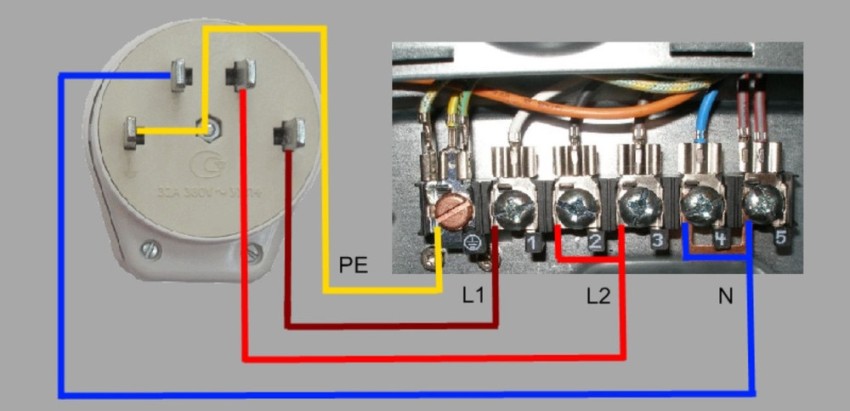

Схема подключения электроплиты

Схема подключения электроплиты такого типа называется радиальной. Существует также кольцевая схема. При такой схеме подключения на одном кабеле может быть размещено несколько розеток. Запрещается подключение нескольких электроприборов через жучок.

Чтобы ответить на вопрос, как подключить электроплитку своими руками, следует знать, сколько имеется схем подключения. Причем подключение встроенной электроплиты ничем не отличается от подключения автономной плиты. Имеется однофазная, двухфазная и трехфазная система подключения электроплитки. Так как в наших квартирах распространена однофазная система, то и плиту следует подключать по однофазной схеме. С этой целью в клеммной колодке устанавливаются соответствующие перемычки. Затем к колодке следует подсоединить силовой кабель. Розетку нужно установить в выбранном вами месте таким образом, чтобы хватило длины кабеля.

Особое внимание следует уделить при подсоединении электроплиты подключению конфорок. Схему подключения конфорок можно найти в паспорте, который прилагается при покупке электрической плиты. Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа

Обычно конфорка включает в себя корпус стальной, клеммник, теплоизоляцию и нагреватели плоского типа.

Нагревательный элемент устанавливается в ячейку соответствующего размера. Поверхность конфорки должна быть выше уровня поверхности самой плиты. Имеются специальные винты, которые регулируют горизонтальное положение нагревательных элементов. Жилы кабеля присоединяются к винтам и зажимаются соответствующими гайками. Подсоединение конфорки — процесс достаточно трудоемкий и ответственный. В случае неправильной установки нагревательных элементов можно повредить электроплитку.

После того как вы установили конфорки в электрической плите следует проверить правильно ли произведено соединение в электрощитке. Только после этого вам следует подключить плиту и проверить ее работу в тестовом режиме

Причем важно проверить в таком режиме все опции, которые предусмотрены в инструкции. Исходя из многолетнего опыта эксплуатации электроплитки можно утверждать, что при правильном подключении плитка будет служить надежно и достаточно долго. Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов

Если же вы не совсем уверены в своих силах, то лучше воспользоваться услугами специалистов.

Настоятельно рекомендуем вызвать электриков-профессионалов, если вы не уверены в своих силах! Ведь работа с электрикой опасна для здоровья и жизни!

Параметры провода

В течение последних лет, при прокладке электропроводки и подключении бытовой техники чаще всего используют медные проводники. Несмотря на то, что они гораздо больше стоят, работать с ними удобнее, к тому же по меди требуется диаметр жил намного меньше, чем при использовании алюминиевых проводников.

Как правило, сечение проводников выбирают по определению типа сети — 220 В или 380 В, типа прокладки проводки, а она может быть открытая или закрытая, а также от потребляемого тока или мощности оборудования. Обычно используют медные проводники с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения проводников

При выборе типа кабеля для прокладки от щитка к розетке, лучше остановитесь на одножильных проводниках. Такие проводники, хоть и более жесткие, зато гораздо надежнее. Для подключения самой плиты (к которому надо будет подключить силовую вилку) можно выбрать гибкий многожильный провод: одножильный в данном случае будет слишком неудобным.

Схемы, которые приведены выше, были именно для однофазной сети 220 В. Для подключения вам понадобиться:

• трехжильный кабель,
• трехконтактные силовые розетка и вилка с номинальным током не менее 32 А.

Нужно сказать, что подключение оборудования разных марок принципиально ничем не отличается. Не имеет значения, какую плиту вы приобрели — Electrolux, Gorenje, Bosh или Beko.Для установки и подключения электроплиты бренд роли не играет. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Основные требования

Установка и правильное подключение электрической плиты может не получиться, если не соблюдать специальные правила по установки электрических бытовых приборов.

В условиях современной городской квартиры все работы выполнить легко — там строители уже установили специальную розетку или раздаточную коробку. Это значительно экономит время и позволяет быстрее подключить электрическую плиту. А вот домовладельцам частных строений или жильцам старых квартир все надо будет делать самостоятельно, в точности соблюдая рекомендации, чтобы установка и последующее подключение к домашней сети электрической плиты было выполнено на профессиональном уровне.

Необходимые для проведения работ материалы:

• трехжильный кабель с сечением 4—6 мм — это зависит от его длины: чем длиннее, тем толще сечение, чтобы выдерживать напряжение;
• отдельный автомат в щиток, чтобы правильно подключить бытовую технику (его покупают на 32 или 40А, что зависит от сечения кабеля);
• УЗО — устройство защитного отключения, которое охраняет дорогую технику от перенапряжения;

УЗО и автомат отключения — это обязательные составляющие принципиальной схемы подключения электроплиты, независимо от ее модели. Именно они уберегут вашу помощницу от довольно частых перепадов напряжения в городской электрической сети. Устанавливают их на одну монтажную рейку обязательно до счетчика, при этом номинальное значение УЗО всегда больше автомата. Также необходимо сделать рядом с домом заземление.

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

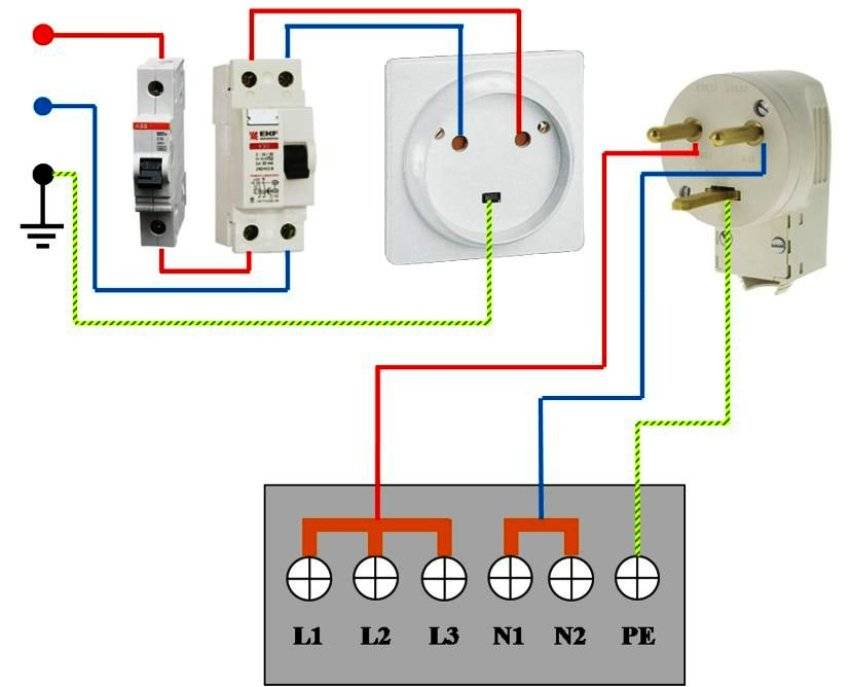

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

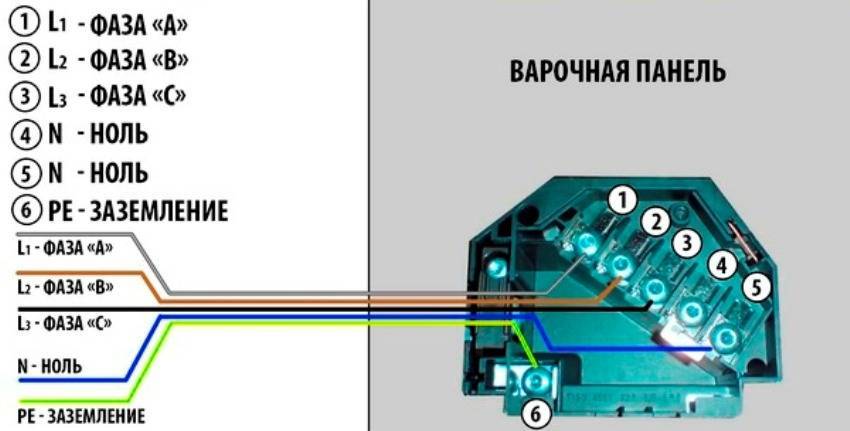

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты. Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока

В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Подключение варочной поверхности к электросети: однофазный и двухфазный вариант

Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

Схема подключения варочной поверхности — однофазный вариант

Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.

Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.

В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.

В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

Двухфазная схема подключения элетропплиты 380 В

Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.

Как подключить варочную панель к электросети трехфазной (380 В)

Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²

Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты

Статья по теме:

Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.

Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.

При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

Подключение устройства к трехфазной сети 380 В

Правила монтажа проводки для электрической плиты

Прежде всего следует остановиться на правилах подключения и монтажа проводки электрической плиты. Ведь от этого фактора непосредственно зависят и требования, предъявляемые к ее сечению.

Схема подключения электрической плиты

Начнем с возможных вариантов подключения электроплиты к электрической сети. Существуют два возможных варианта – это подключение к однофазной сети и к трехфазной сети.

Схема подключения электрической плиты к трехфазной сети

Итак:

• Подключение к трехфазной пяти проводной сети имеет массу преимуществ. В- первых это более быстрый нагрев электроплиты, во-вторых это меньшая нагрузка на провод, в-третьих это практически полностью отсутствующее падение напряжения даже во время работы электропечи при полной нагрузке.
• Главным недостатком такого соединения является цена, которая за подключение трехфазной сети на порядок выше. Кроме того, можно отметить определённую сложность оформления такого подключения, а также требования к лицу, осуществляющему эксплуатацию такой сети. Зачастую эти проблемы становятся непреодолимыми.
• В связи с этим значительно чаще используется однофазное подключение электрической плиты. Которое кроме доступности по всем параметрам уступает трехфазной сети. Однофазное подключение выполняется тремя проводами.

• Что касается схемы подключения, то она идентична для сетей с любым количеством фаз. От вводного автомата электрическая печь подключается через отдельный групповой автомат. В некоторых случаях в качестве дополнительной защиты его оснащают УЗО автоматом. Но его наличие не обязательно.
• Обычно инструкция предусматривает наличие розетки. Это так же относится к сети любого напряжения. Но в последнее время от нее все чаще отказываются, как ненадежного контактного соединения. В принципе правилами это не запрещено.
• Если вы решили отказаться от розетки, то лучше отказаться и от других контактных соединений типа клеммников, и выполнить соединение цельным кабелем от группового автомата, до электрической плиты.

Требования предъявляемые к схеме подключения электрической печи

Теперь поговорим о требованиях, предъявляемых к подключению электрической печи. В принципе они достаточно логичны и не требуют специальных мер.

На фото представлена схема подключения электроплиты к однофазной сети

• Начнем с вводного автомата. Согласно п.9.6 ВСН 59 – 88 вводной автомат на квартиру или дом с электроплитой должен быть рассчитан на номинальный ток в 40А. Но это касается только однофазной сети. В случае трехфазного (двухфазного) подключения номинальный ток вводного автомата определяется техническими условиями.
• Далее согласно п. 7.2 ВСН 59 – 88 для питания электрической плиты должна быть организована отдельная группа. Эта группа должна питаться согласно п. 9.6 ВСН 59 – 88 от группового автомата на номинальный ток в 25А. Это опять-таки касается только однофазных подключений.
• Проводка электрическая для электроплиты должна отвечать нормам ПУЭ и кирпичных, бетонных и железобетонных помещениях должна выполняться скрытым способом. Открытым способом проводку к электрической печи целесообразно прокладывать только в помещениях, выполненных из горючих материалов.
• Розетка для электроплиты согласно п.12.27 ВСН 59 – 88 должна быть рассчитана на номинальный ток в 25А. При этом она обязательно должна иметь заземляющий контакт, как продемонстрировано на видео.

Какой кабель лучше использовать в квартире

На вопрос о том, какой провод нужен для электроплиты в квартире, однозначного ответа нет. Выбор должен основываться на сетевых нагрузках, мощности конструкции. Специалисты рекомендуют применить гибкий кабель с параметрами 3 на 4 миллиметра квадратных.

Также одним из часто задаваемых вопросов от желающих обзавестись электроплитой – это какая длина кабеля должна быть, чтобы можно было с лёгкостью подключить и передвинуть оборудование. Здесь мастера с многолетним опытом работы рекомендуют замерить расстояние между вашей плитой, розетками и электрощитом. Получив число, прибавьте к нему ещё 1-1,5 метра

Очень важно брать шнур с небольшим запасом

Что касается подключения духового шкафа, необходимо разобраться с состоянием нынешнего кабеля и измерить его сечение. Сечение кабеля духовки современного типа составляет около 2,5 миллиметров.

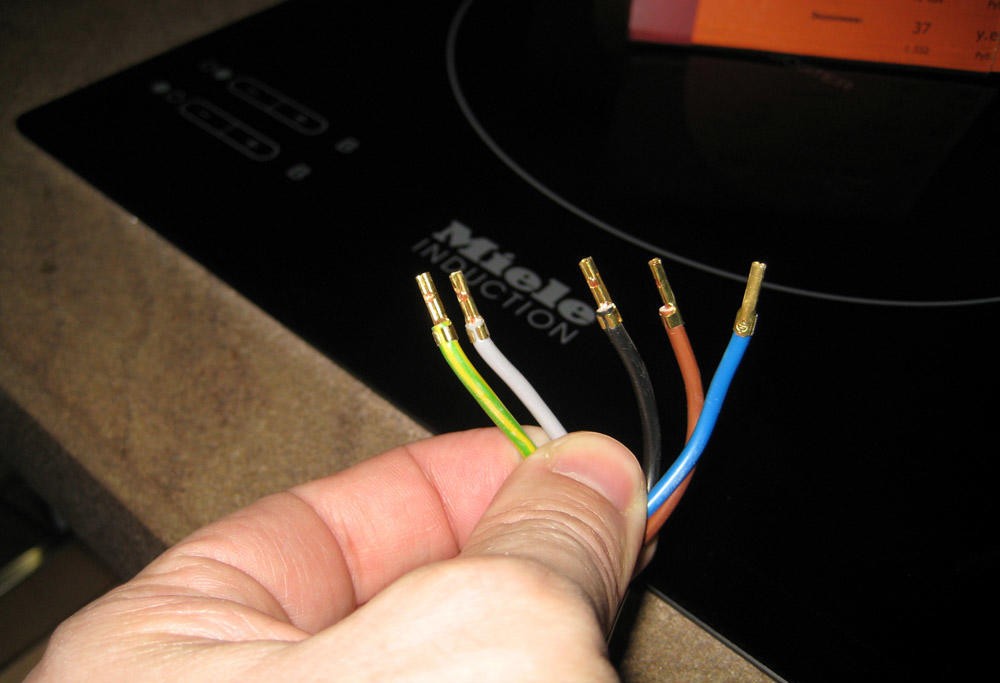

Как самостоятельно подсоединить индукционную панель

Если уже имеется достаточно мощная изначально или модернизированная электросеть в доме, это существенно упрощает дело. Но все же нельзя просто так вставить вилку в обычную розетку и на этом успокоиться. Надо удостовериться, что параметры сети в квартире не ниже, чем требуется по инструкции. А в идеале следует обеспечивать даже лучшую защиту.

Если в техническом паспорте указано, что защита должна быть рассчитана на 30 А, то желательно применять защитные элементы сети на 25 А. Разобравшись с этим моментом, можно заняться и кабелем. Когда предусмотрено штатное подключение к выходящему кабелю, могут использоваться проводники:

• черной или коричневой окраски (фаза);
• желто-зеленого тона (защита);
• синего и серого цветов (нейтраль).

Иногда сечение провода в поперечнике не подходит. Сетевые шнуры с поперечным сечением 2,5 кв. мм должны защищаться переключателями с пониженным номинальным током. Чаще всего используются элементы типа В16. Но это накладывает очень жесткие ограничения на количество потребляемого тока. В противном случае выключатель может срабатывать, когда используется больше двух нагревательных полей.

Некоторые индукционные устройства подключаются не при помощи проводов, а с использованием клемм. В таком случае конструкция имеет специальный терминал, обычно находящийся внизу. Но бывают и другие ситуации — к примеру, когда надо включить индукционную варочную панель в трехфазную сеть, рассчитанную на 380 В. В этом случае вместо трех фаз обычно используется две. Именно такой подход применяют большинство производителей.

Вполне правильно и притом достаточно просто будет подсоединить два нагревательных поля к одной фазе, а два — к другой. В этом случае на одну фазу приходится два средних значения, а на другую — самый слабый и самый сильный ток. В подобной схеме нет необходимости применять серые кабели L3. В некоторых случаях возникает потребность связать между собой терминалы на плате.

Это очень простая задача: придется лишь использовать входящую в комплект плату. Провода закручиваются отверткой, и на этом работа заканчивается. Тут надо вернуться к подсоединению варочных панелей при помощи клемм и осветить эту тему более подробно. Кабель заканчивается в монтажной коробке. Если кабеля в комплекте нет, надо дополнительно покупать провод модели OMY (он же ШВВП).

Правильно будет подсоединить нерабочую фазу к духовому шкафу. Это позволит равномерно загрузить фазу. В некоторых случаях используются обособленные кабели 3х2,5 м, идущие от распределяющих устройств. Тогда надо такие кабели подсоединять к однофазным переключателям наибольшей нагрузки. Такое решение позволяет при нарушении работы одного из устройств применять другое без малейших затруднений.

Подключение без розетки

Подключение плиты без использования розетки, а при помощи клеммника практически не отличается.

Подсоединяется провод к автомату, затем врезается в схему УЗО, и провод тянется к месту установки плиты.

В стене проделывается углубление, в которое устанавливается защитная коробка. В эту коробку помещается клеммник.

К нему подводится и подсоединяется провод, идущий от распределительного щитка, а также кабель от плиты.

В клеммнике они закрепляются, важно не перепутать где какой провод

После этого защитная коробка закрывается крышкой. Ну а далее – проверка работоспособности.

Примечательно, что схема подключения электрических плит практически одинакова.

Многим известны электроплиты Hansa и «Мечта». Покупатели часто спрашивают, как их правильно подключить.

Так как моделей плит много, сложно предположить, какую именно вы приобрели. Но все возможные способы подключения мы описали выше.

Смотрите потребляемую мощность и на какую проводку ваша модель рассчитана (однофазная, двухфазная или трехфазная) и применяйте наши рекомендации.

Плита Hansa зарубежного производителя подключается к сети, как и отечественная плита «Мечта»

Важно только правильно выбрать проводку и все остальные элементы, входящие в линию запитки

Популярное у читателей: Способы замены электрики в квартире.

Подключение к двухфазной сети

Редкий, но все же встречающийся метод подключения.

Схема подключения к электроплите, работающей от двухфазной сети, несколько иная, поскольку для этого необходим кабель с 4 жилами, два из которых будут фазами, другие два – ноль и заземление.

Подключение производится так: подсоединяем провод заземления, затем используем перемычку для выводов ноля и подключает нулевой провод.

Если в плите имеется три фазных вывода, то два из них соединяем перемычкой и подсоединяем к одному из выводов один фазный провод, а на оставшийся третий вывод – второй провод фазы.

Наконечники НШВИ для обжима проводов: размеры, виды, как опрессовать, другие типы ТМЛ, НВИ и НКИ

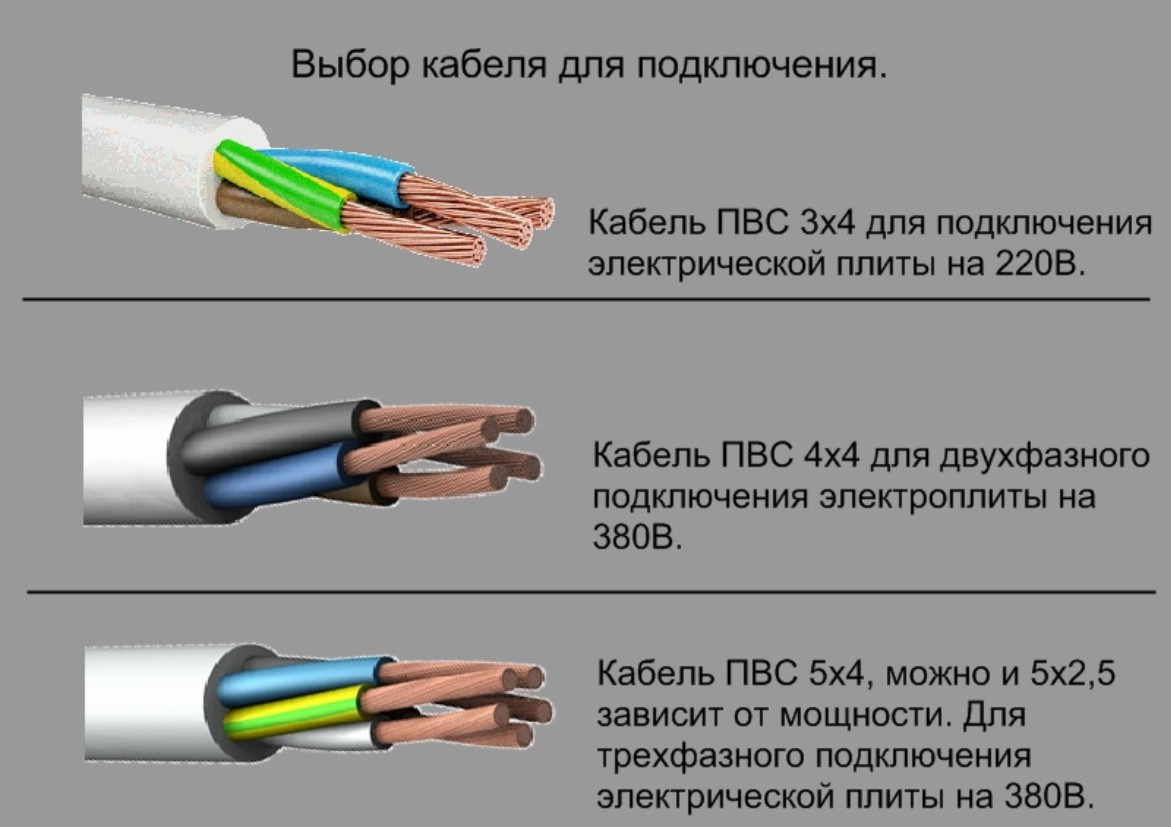

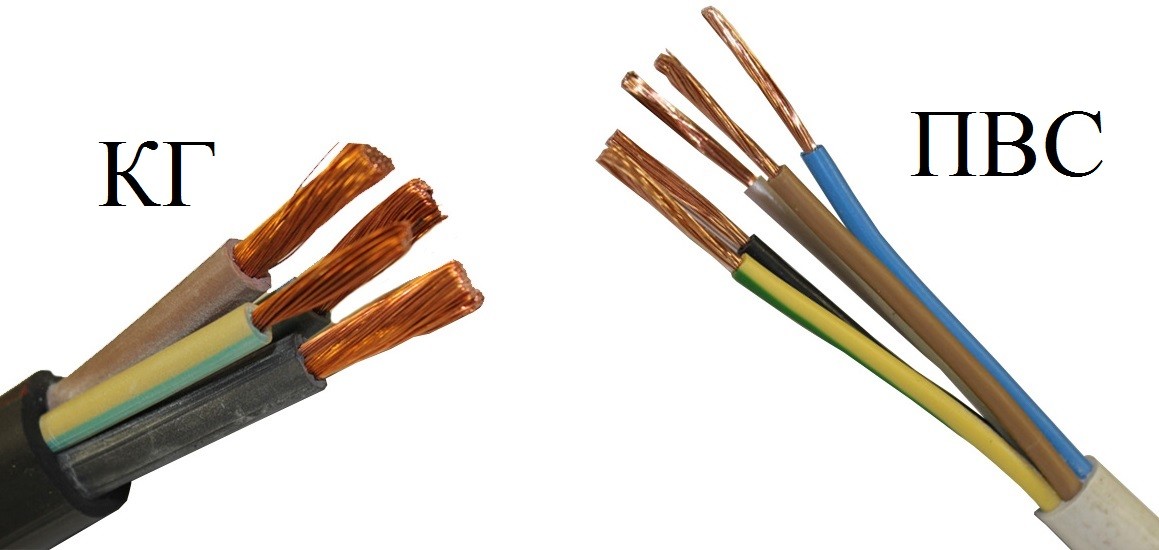

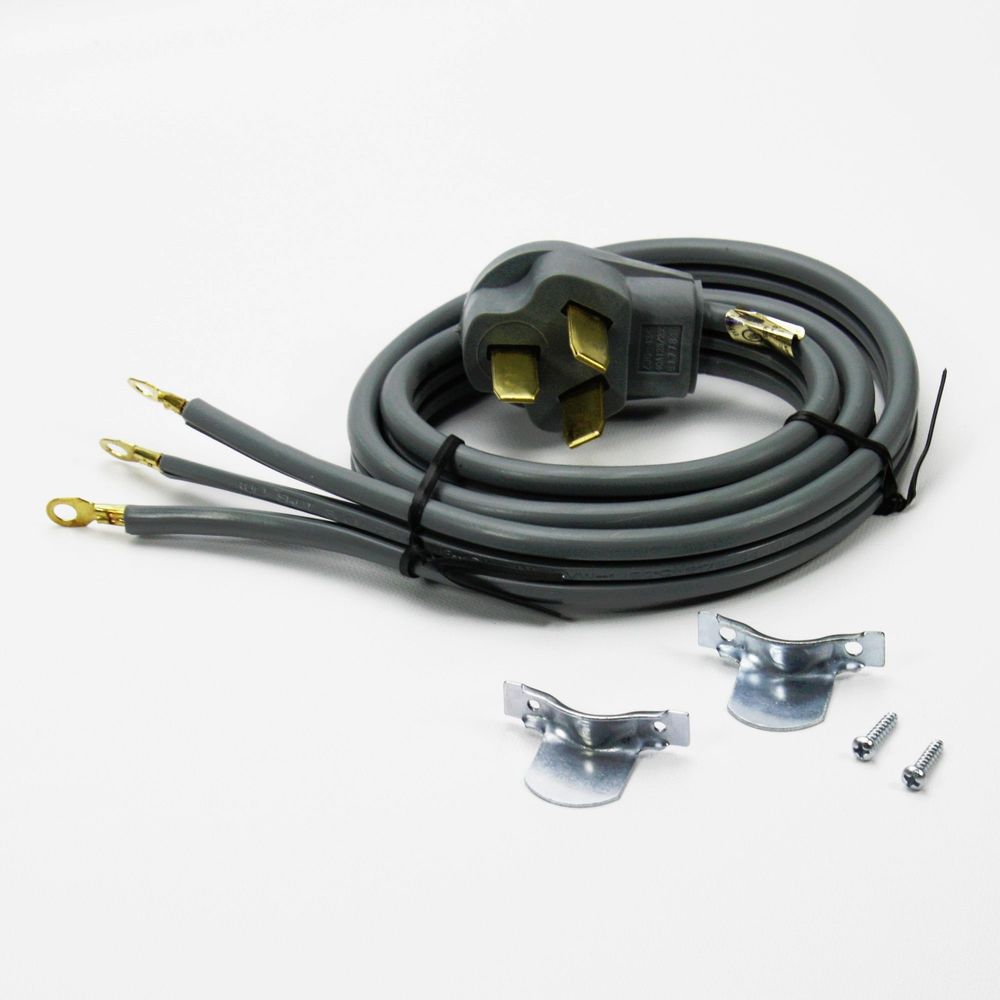

Выбор марки провода для электроплиты

Многих людей волнует вопрос, марка какого провода электроплиты подключается к разному количеству фаз, и какой производитель считается самым лучшим? Специалисты говорят, что наилучшими марками считаются:

• ПВС (виниловый соединительный провод);

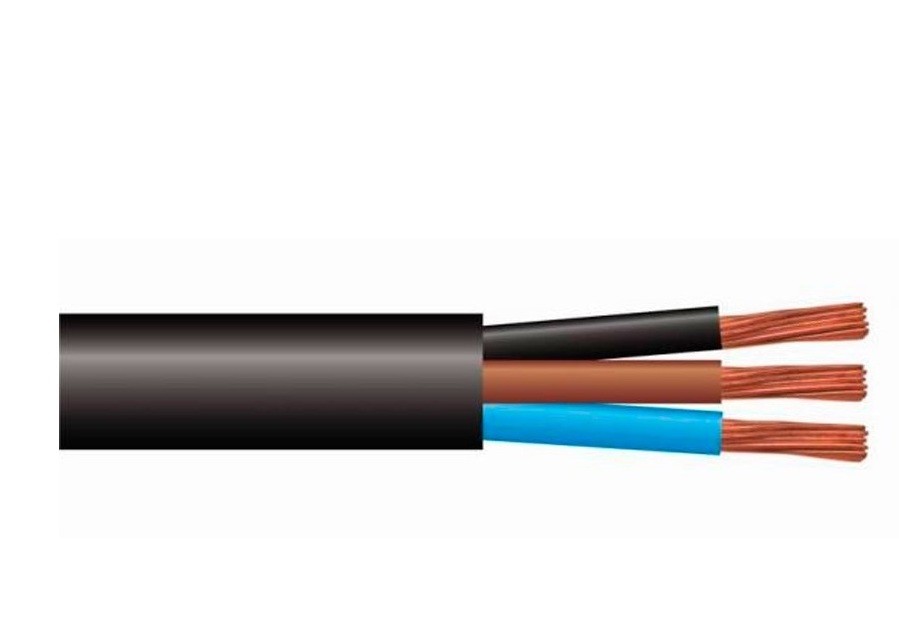

• КГ (гибкий кабель).

Если вы собираетесь подсоединять электроплиту, но не определили её мощность, либо подбираете шнур для подключения «с запасом», то можете уверено приобрести провод ПВС (3 на 6) либо КГ (3 на 6). Шнур указанных моделей выпускаются с тремя жилами, каждая имеет сечение шесть мм 2 . Подобным проводом советуют подключать оборудование, что имеет мощность до 10 кВт.

Первый вариант – провод для подключения электроплиты к сетям разнообразных электроприборов. В его составе присутствуют токопроводящие медные жилы (от двух до пяти штук), которые имеют изоляционную защиту и покрываются общей защитой в белом цвете. В названии шнура также содержится число жил, размер сечения. К примеру, ПВС 5 на 2,5. Он может выдержать напряжение до 450 Вольт. Имеет высокую прочность к изгибам, повреждениям и обладает средним уровнем устойчивости к воспламенению. Главное преимущество – доступная цена, сроки эксплуатации до десяти лет.

Второй вид отличается наличием лужёных медных жил, покрытых изоляцией из резины. Верхнее покрытие аналогичное, как в ПВС. В зазоре между жилой и наружной оболочкой есть слой специальной защиты, предотвращающий приставание жилы к оболочке во время повышения внутренней температуры при применении. Данный шнур выдерживает уровень напряжения до 660 Вольт. Используется при температурном режиме от минус 40 до плюс 50 градусов. Число жил может быть от одной до пяти. Заземляющая жила может быть с меньшим диаметром, нежели фазная жила.

Оба варианта можно без трудностей уложить на выбранную поверхность из-за высокого уровня гибкости. Независимо от выбранной марки, шнур необходимо приобрести с запасом, который позволить передвинуть оборудование с одного места на другое.

Требования соответствия кабеля для подключения

Выбирая провод для электрической плиты, следует заострить внимание на таких требованиях:

• Мощность оборудования. Всегда указана в техпаспорте, прилагаемом к изделию. От неё зависят размеры сечения.
• Количество фаз, задействованных при подключении. От этого числа зависит количество жил, находящихся внутри кабеля. Он бывает 3-жильным и 5-жильным.
• Теперь разберёмся подробнее, какой кабель нужен для подключения электрической плиты с разной мощностью. Имея мощность изделия не больше трёх киловатт, нужно выбрать сечение размером в 1,5 миллиметра квадратных. При мощности от трёх до пяти киловатт – 2,5 миллиметра, 5-7 кВт – 4 мм кв., 7,5-10 кВт – до 6 миллиметров.

Число фаз зависит от числа жил кабеля для подключаемой электроплиты. При сети в одну фазу шнур должен быть на три жилы (фаза, нулевая, заземление). При подключении в три фазы провод содержит пять жил (фазная – 3 штуки, одна нулевая и заземляющая).

При желании самостоятельного монтажа устройства, необходимо уточнить возможность поддержки оборудованием выбранного типа подключения. Приборы, имеющие мощность до пяти киловатт, можно подключить к однофазным сетям. Устройство с мощностью от пяти киловатт и более поддерживают двухфазный либо трёхфазный метод подключения.
