Кабель-каналы: размеры и классификация изделий. Выбор параметров и смета

Плюсы и минусы электропроводки в кабель-канале

Использование электротехнических лотков сопровождается следующими положительными моментами:

1. Монтаж выполняется с применением минимального количества инструментов.
2. Возможно использование в помещении с различным дизайном благодаря разнообразию цветовых гамм.
3. Есть варианты применения комплексных лотков для одновременной укладки силовых и слаботочных линий.
4. Можно без проблем добавить точки подключения.

Единственным не очевидным недостатком коробов для наружной укладки кабельных линий является видимость конструкции. Для отдельных людей указанный фактор неприемлем в интерьере.

Прокладка провода в кабель канале и установка розеток и выключателей

Кабель каналы для прокладки открытой электропроводки

Кабель каналы: виды и размеры

Прокладка кабеля по кровле: выбор, монтаж, кабель для обогрева

Прокладка кабеля в гофре: как протянуть кабель через гофру

Прокладка кабеля по забору: требования ПУЭ и способы монтажа

Классификация по материалу изготовления

Материал имеет первостепенное значение, от него зависят:

• стоимость изделия;
• прочность;
• долговечность;
• группа горючести.

Далее рассматриваются основные материалы.

Прочная оцинкованная сталь

Самый дешевый вариант металлического кабель-канала, его достоинства:

• не горит;
• прочен, потому выдерживает массу нескольких толстых кабелей;
• надежно защищает провода от повреждений, что также объясняется высокой прочностью;
• при подсоединении к заземлению работает как электромагнитный экран (защита информационных сетей от помех).

Недостаток оцинковки — малопривлекательный вид.

Потому такие короба используют в помещениях с низкими требованиями к эстетике — цехах, гаражах, мастерских — либо в скрытых от взглядов местах: монтажных шкафах, за обшивкой стены деревянного дома и т.д. Также следует учитывать сложность в обработке: резать такой лоток труднее, чем пластиковый и ножом тут не обойтись.

В деревянных домах при укладке кабелей за обшивкой либо в борозды (этот способ почти не используется) нормативы требуют применять несгораемые короба.

Анодированный алюминий

Более дорогой вариант металлического кабель-канала. Обладает всеми преимуществами оцинковки, но при этом еще и выглядит привлекательно.

Покрытие может иметь самые разные цвета, например:

• серебро;
• золото;
• шампань;
• бронза.

Такие кабель-каналы применяются, например, в интерьерах, оформленных в стиле «хай-тек».

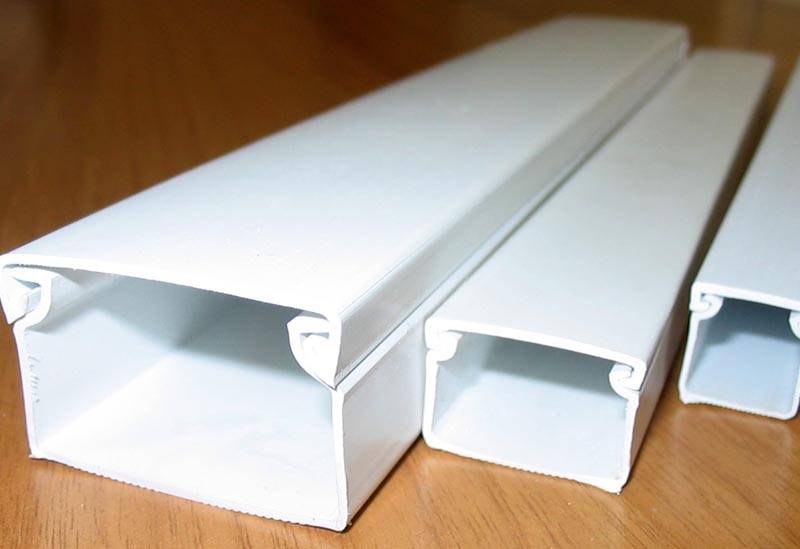

Огнеупорный пластик

Самая дешевая и потому наиболее распространенная разновидность. Изготавливается из трудногорючей пластмассы — ПВХ, полиэтилена или полипропилена с добавкой антипиренов. Последние имеют в своем составе большое количество связанных молекул воды, что препятствует распространению горения при отсутствии открытого огня.

Кроме низкой стоимости имеются такие достоинства:

1. эстетические качества. Наряду с изделиями скучного белого цвета, выпускаются кабель-каналы с окрасом имитирующим самые разные материалы. Так, для прокладки в деревянном доме чаще всего покупают разновидности, выполненные в стиле ценных пород древесины;
2. простота в обработке. В противоположность металлическим, пластмассовые кабель-каналы можно резать обычным ножом, так что их монтаж затруднений не вызывает.

Недостатки:

1. несмотря на трудногорючесть, пластиковый кабель-канал не обеспечивает пожарной безопасности, требующейся, например, в деревянном доме. Потому укладка его за обшивкой в каркасном коттедже не допускается;
2. пластиковые короба не обладают высокой прочностью, потому их не применяют в производственных помещениях, где имеются целые трассы из нескольких кабелей.

Помимо перечисленных материалов, для изготовления кабель-каналов применяют керамику и стекло, но такие изделия стоят дорого и используются редко.

Размеры

Для того, чтобы выбрать короб, важно принимать во внимание характеристики провода. Для интернет-кабеля идеально подойдет модель, размеры которой составляют 15×10 мм. Такие конструкции удачно впишутся в пространство

Такие конструкции удачно впишутся в пространство.

Мини-каналы

Размеры их предельно компактные: ширина составляет 12 — 75 мм. подходят для того, чтобы проложить несколько тонких проводов. Используются дома или в офисе. Для крепежа используется клей или саморезы.

Тип	Ширина, мм	Высота, мм	Полезное сечение, мм2	В упаковке, м
12×7	12	7	44	288
12×12	12	12	82	80
15×10	15	10	86	180
20×10	20	10	129	126
20×12,5	20	12,5	130	108
16×16	16	16	164	88
25×16	25	16	257	66
25×25	25	25	342	80
40×16	40	16	368	80
40×25	40	25	576	52
40/2×25	40	2×25	576	52
40×40	40	40	914	30
60/3×16	60	3×16	384	56
75/3×20	75	3×20	800	36

Табл. 1.

Напольные

Обычно они овальные. Часто делаются из алюминия. Пластмасса используется редко

Важно знать, какую температуру сможет выдержать кабель-канал

Тип	Ширина, мм	Высота, мм
50×12	50	12
70×16	70	16
75×16	75	16
75×17	75	17
75×18	75	18
90×12	90	12
92×20	92	20

Табл. 2.

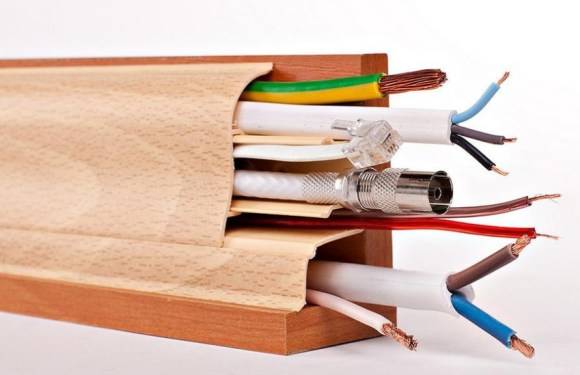

Плинтусные

Используются вместо плинтуса. Применяются для того, чтобы проложить кабель на стыке стены и пола. Обычно изготавливаются из пластика. Предусматривается различное декоративное и цветовое оформление. Фиксируются к стене или полу с помощью саморезов. В комплекте имеются соединители, заглушки, переходники.

Тип	Ширина, мм	Высота, мм
50×10	50	10
50×16	50	16
60×16	60	16
70×20	70	20
70×22	70	22
75×20	75	20
80×20	80	20
90×25	90	25

Табл. 3.

Парапетные

Основные кабель-каналы для административных зданий и офисов. Их поперечное сечение выполнено в виде буквы Г или Т. Эти короба самые широкие. Минимальный размер составляет 50×80 мм. Могут применяться для монтажа розеток и проводов. Лотки обычно изготавливают из пластика.

Тип	Ширина, мм	Высота, мм
50×80	50	80
74×55	74	55
80×40	80	40
80×50	80	50
85×50	85	50
90×50	90	50
100×40	100	40
100×50	100	50
100×60	100	60
105×50	105	50
110×50	110	50
120×55	120	55
130×50	130	50
150×60	150	60
220×65	220	65

Табл. 4.

Перфорированные

Используется профиль с отверстиями. В результате вес снижается на 40 %. Также снижается цена. Для изготовления применяется металл и пластик. Сечение выполняется в виде круга или прямоугольника. Обеспечивается необходимая вентиляция. Провода не перегреваются, конденсат в коробе не накапливается. Перфорированные короба обычно используются тогда, когда нужно собрать электрощитовое оборудование.

Тип	Ширина, мм	Высота, мм
15×17	15	17
25×30	25	30
25×40	25	40
25×60	25	60
25×80	25	80
25×100	25	100
40×40	40	40
40×60	40	60
40×80	40	80
40×100	40	100
60×40	60	40
60×60	60	60
60×80	60	80
60×100	60	100
80×60	80	60
80×80	80	80
80×100	80	100
100×60	100	60
100×80	100	80
100×100	100	100
120×80	120	80

Табл. 5.

Гибкие

Другое их название – рулонные. Форма перфорированная. Такие кабель-каналы позволяют проложить проводку на неровных основаниях. Форма прямоугольная или круглая, длина традиционно составляет 20 метров.

№	Внутреннее сечение Ш×В (мм)	Внешнее сечение Ш×В (мм)	Радиус изгиба (мм)
1	10×5	13,7×8	10
2	10×5	13,7×8	15
3	10×9,4	16×12,5	18
4	16×9,4	22×12,5	28
5	10×10,3	16×12,5	18
6	16×10,3	22×12,5	28
7	6×10,5	12,5×15	28
8	16×15	24,2×19,3	28
9	20×15	28,2×19,3	28
10	30×15	38,2×19,3	28
11	15×17	26×24	75
12	25×17	36×24	75
13	38×17	49×24	75
14	15×17,5	26×23	38
15	25×17,5	36×23	38
16	38×17,5	49×23	38
17	38×17,5	49×23	38
18	20×21	33,5×28	38
19	25×21	38,5×28	48
20	38×21	51,5×28	48
21	38×21	51,5×28	75
22	38×21	51,5×28	125
23	50×21	63,5×28	35
24	50×21	63,5×28	48
25	50×21	63,5×28	75
26	50×21	63,5×28	125
27	68×21	81,5×28	48
28	80×21	93,5×28	48
29	38×21	51,5×28	100
30	50×21	63,5×28	75
31	50×21	63,5×28	100
32	68×21	81,5×28	75
33	68×21	81,5×28	100
34	80×21	93,5×28	75
35	25×25	41×35	55
36	38×25	54×35	55
37	38×25	54×35	75
38	38×25	54×35	125
39	57×25	73×35	55
40	57×25	73×35	75
41	57×25	73×35	100
42	57×25	73×35	125
43	77×25	93×35	55
44	77×25	93×35	75
45	77×25	93×35	100
46	77×25	93×35	125
47	103×25	119×35	100
48	125×25	141×35	100
49	38×25	54×35	125
50	57×25	73×35	125
51	103×25	119×35	150
52	50×35	66×50	75
53	50×35	66×50	125
54	75×35	91×50	125
55	100×35	116×50	63
56	100×35	116×50	125
57	50×35	66×50	150
58	75×35	91×50	100
59	100×35	116×50	125
60	125×35	141×50	200
61	108×42	135×64	75
62	75×45	95×64	125
63	100×45	120×64	100
64	150×45	170×64	150
65	200×45	220×64	200
66	75×45	95×64	200
67	100×45	120×64	125
68	125×45	145×64	200

Табл. 6.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Наименование	Особенности	Сферы применения
Мини	Короба с небольшим сечением. В них помещается до 3-х небольших кабелей. Монтаж мини кабель-каналов осуществляется при помощи саморезов. При повороте проводов стыки заливают под углом 45° или ставят заглушки. Типовые размеры варьируются от 10×10 мм до 60×80 мм	Чаще всего применяются при проведении интернета, телевидения и телефонии.
Уплощенные напольные	Овальный профиль, которые применяют, если нет возможности проводить кабеля по периметру офиса или квартиры. При установке один край короба крепят на саморезы к полу, затем, закрывают крышкой и на стыки ставят заглушки. Изготавливаются из алюминия, оцинковки или жесткого пластика. Вариации размеров: от 16×6.5 см до 7.5×1.5 см. Среди расцветки выделяют белый, черный серый, коричневый цвета и вариант под натуральную древесину.	Прокладывают в офисах, где необходимо спустить провод к оргтехнике или рабочему месту по центру стены. Подходят для одного или нескольких кабелей средних размеров.
Парапетные направляющие	Магистральные (парапетные) короба производят из пластика. Бывают нескольких вариаций в зависимости от типа профиля: похожие на бурку «П» без перегородки, на «W» — с тремя секциями, на «Г» для углов, фигурные и универсальные. Главное преимущество — возможность регулировки угла поворота в пределах от 7 до 45° с помощью переходников. Габариты от 10×6 см до 1×2 см.	Применяются в любых бытовых помещениях.
Перфорированные с открытым доступом	Сделан из пластика или металла на 30–40% легче, чем обычные варианты с более простым монтажом. В них обеспечена хорошая циркуляция воздуха, есть постоянный доступ к проводу на разных участках сети и можно устанавливать на гнутые поверхности.	Применяют для связи проводов между собой при вводе в электрические щиты или в производственных цехах, где не важен внешний облик проводки.
Плинтусные напольные	Крепление кабель-канала такого типа осуществляется при помощи саморезов к стенам или полу. По конструкции они напоминают полые секции с крышкой сверху. Главный параметр выбора — ширина диагональной стенки (5 и 7 см). К достоинствам относят универсальность для жилых и офисных помещений, вариативность цветового исполнения и невосприимчивость к ультрафиолетовым лучам. После демонтажа плинтусного кабель-канала, его можно повторно использовать.	Офисы, административные здания, квартиры и частные дома.
Гибкие	Сборные конструкции из металла или пластика. Выполняются в разных цветах, есть гофрированные модели. Такие кабель-каналы защищают от механических повреждений, вибрации или химических реакций с внешней средой. Такой короб обладает гибкостью, способен снижать уровень шума и давать свободный доступ к проводке. При этом легко заменить отдельный элемент, а на установку не потребуется много времени. По диаметру можно встретить следующие подтипы: для телефонных линий — 1.6 см; к розеткам и выключателям — 2 см; подведение к электрощитам и распределительным коробкам — 2.5 см; при соединении проводов между этажами — 5 см.	При подключении проводов к станкам и другому оборудованию на производстве.
Угловые под потолком	Установка углового кабель-канала осуществляется в стык между стеной и потолком. Треугольная форма конструкции прекрасно вписывается в ровный угол. Максимальные габариты внутренней полости — 4 на 4 см. Простой монтаж и легкий вес конструкции относят к положительным сторонам короба. Закрепляют такие кабель-каналы только под потолком из-за их хрупкости.	Любые офисные и жилые помещения.
Прозрачные с подсветкой	Внешне схожи с угловыми потолочными моделями. Имеют полностью прозрачную крышку, наклоненную под углом в 45°. Имеют встроенную подсветку.	Применяют для оформления системы подсветки под потолком, обрамляют кухонные шкафчики и другие элементы декора.
Промышленные проволочные	Сделаны из металлической проволоки. Обеспечивают свободную циркуляцию воздуха, быстрый доступ к проводам и не накапливают пыль внутри конструкции.	Монтируют на складах и в цехах, а также за натяжными потолками.

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Различие кабелей и проводов в зависимости от материала жилы

Жилы проводов и кабелей специализированного назначения могут быть сделаны из различных металлов, но главным образом в электротехнике используются алюминий и медь. У каждого из них есть свои определенные свойства, преимущества и недостатки, которые надо учитывать при подборе материала жилы для конкретной цели.

Алюминиевые жилы

Изобретение сравнительно недорого способа добычи алюминия сделало переворот в глобальном развитии электрификации, ведь по уровню электропроводности этот металл стоит на четвертом месте, пропуская вперед только серебро, медь и золото. Это позволило максимально удешевить производство проводов и кабелей и сделать всеобщую электрификацию реальностью.

Такие электрические провода и их виды выделяются низкой стоимостью, химической устойчивостью, высоким уровнем теплоотдачи и маленьким весом – они определяли массовость электрификации в промышленных и бытовых условиях в течение более чем полувека.

В свете сравнительно недавнего господства алюминия на рынке проводов, человеку непосвященному может показаться странным запрет положениями ПУЭ на использование этого материала в быту. Точнее нельзя использовать алюминиевые провода сечением меньше чем 16 мм², а это и есть самые распространенные из них для монтажа домашней электропроводки. Понять почему существует запрет на использование этих проводов можно ознакомившить с их достоинствами и недостатками.

+ Плюсы алюминиевых проводов

1. Легче медных.
2. Значительно дешевле.

— Минусы алюминиевых проводов

1. Алюминиевые жилы сечением до 16 мм² могут быть только однопроволочными, а значит, их можно использовать только для укладки стационарной проводки и без изгибания под острым углом. Все гибкие провода и кабели всегда делались из меди.
2. Химическая стойкость алюминия определяется оксидной пленкой, которая образуется при его контакте с воздухом. Со временем, при постоянном нагреве контакта вследствие протекания через него электрического тока, эта пленка ухудшает электропроводимость, контакт перегревается и выходит из строя. Т. е. алюминиевым проводам требуется дополнительное обслуживание, а контакты, через которые проходят мощные токи, покрывают специальной смазкой.
3. Аморфность материала – если зажать между собой два алюминиевых провода, то со временем контакт ослабнет, так как алюминий частично «вытечет» из-под гнета.
4. Пайка может проводиться только с использованием специальных средств, а сварку получится выполнить в камере с инертным газом.
5. Хорошая электропроводность наблюдается только у чистого алюминия, а примеси, неизбежно остающиеся при производстве, ухудшают этот показатель.

Как итог – алюминий это хороший выбор при необходимости сэкономить здесь и сейчас, но в долгосрочной перспективе его применение обойдется дороже – из-за сравнительно невысокого срока службы и необходимости в регулярном обслуживании. По этой причине и дополнительным соображениям безопасности, использовать его для прокладки новых силовых линий ПУЭ категорически запрещает.

Медные жилы

По электропроводимости медь находится на втором месте, всего на 5% уступая по этому показателю серебру.

По сравнению с алюминием у меди есть только 2 существенных недостатка, из-за которых долгое время она использовались гораздо реже. В остальном, медь выигрывает по всем параметрам.

+ Плюсы медных проводов

1. Электропроводность в 1,7 раз выше алюминия – меньшее сечение провода пропустит то же количество тока.
2. Высокая гибкость и эластичность – даже одножильные провода выдерживают большое количество деформаций, а из многожильных получаются шнуры для электроприборов повышенной гибкости.
3. Пайка, лужение и сварка проводятся без использования дополнительных материалов.

— Минусы медных проводов

1. Стоимость – в несколько раз дороже алюминия.
2. Высокая плотность – бухта медного провода, одинаковой с алюминием длины и сечения, будет весить в 3 раза больше.
3. Медные провода и контакты окисляются на открытом воздухе. Впрочем, на переходное сопротивление это практически не влияет и в случае необходимость «лечится» смазыванием поверхности уже затянутого контакта.

Как итог, хоть медь и является более дорогим материалом, но в целом его использование экономически выгоднее, так как он долговечнее, требует меньше усилий при монтаже и внимания при обслуживании.

Устройство и виды кабель-каналов для электропроводки: типы, цены изделий

Кабель-канал представляет собой короб для электропроводки, сделанный в виде закрытого профиля. В большинстве случаев изделия имеют треугольную или прямоугольную форму, хотя встречаются и другие варианты. Конструкция состоит из металлического или пластикового короба, а также крышки. Изделие фиксируется на поверхности различными способами.

Кабель-канал представляет собой конструкция из металлического или пластикового короба и крышки

Для монтажа используются:

• заклепки;
• саморезы;
• специальный клей;
• винты и т.п.

После того как изделие установлено и закреплено, осуществляется прокладка кабелей в каналы, а затем закрывается крышка. Благодаря особой конструкции все детали приспособления надежно держатся, поэтому нет необходимости в покупке дополнительных фиксаторов. В комплектацию может быть включена различная фурнитура. Она используется для установки дополнительных элементов.

В стандартном наборе обычно присутствуют:

• переходники;
• соединители L- или Т-образной формы;
• заглушки кабель-канала;
• углы и т.п.

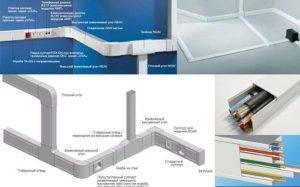

Схема соединения кабель-канала при помощи дополнительной фурнитуры

Если какая-то из деталей была повреждена в процессе монтажа, ее можно приобрести отдельно в любом строительном магазине.

В кабель-каналы для электропроводки можно укладывать следующие виды проводов:

• компьютерные;
• силовые;
• телевизионные;
• телефонные;
• слаботочные (видеонаблюдение и пожарная сигнализация).

Сфера применения конструкций, преимущественно пластиковых распространяется на офисные и жилые здания, производственные и административные объекты, медицинские и учебные учреждения, бани и развлекательные комплексы.

Преимущества монтажа электропроводки в кабель-канале:

1. Долговечный результат.
2. Безопасность и практичность.
3. Защита проводки от механических и химических повреждений, а также от влияния влаги и температур.
4. Эстетически привлекательный внешний вид.
5. Экономичность.
6. Быстрый доступ к проводке.

Кабель-каналы из пластика чаще всего используют в жилых или офисных помещениях

Характеристика металлических кабель-каналов

Металлические конструкции считаются более качественными, нежели пластиковые короба для электропроводки. Для их изготовления производители используют два вида материала: оцинкованную сталь и анодированный алюминий. Такие изделия способны выдерживать большие нагрузки.

Изделия из оцинкованной стали обладают огнеупорными свойствами. Они используются для установки систем оповещения и видеонаблюдения. Стальные короба защищают провода от механических повреждений и влияния электромагнитного излучения. Цена этих изделий значительно выше, чем пластиковых. Стоимость оцинкованного кабель-канала 60х40 мм длиной 2 м (производитель OBO Bettermann) составляет 1175 руб./шт.

Короба, изготовленные из анодированного алюминия, не пропускают к проводке электромагнитное излучение. Этот тип материала обладает стойкостью к огню и механическому воздействию, он практичен и долговечен. Покупка алюминиевого мини-канала 65х40 мм на одну секцию (производитель SIMON) обойдется в 3500 руб./шт.

Металлические кабель-каналы более качественны и долговечны нежели их аналоги из ПВХ

Преимущества металлических изделий:

• простая система монтажа;
• высокий уровень пожарной безопасности;
• большой выбор цветовых решений;
• наличие крышки, укомплектованной надежной защелкой.

Вдобавок к этому стальной короб обладает высокой ударопрочностью, стойкостью к влиянию температурных перепадов и воздействию прямых солнечных лучей.

Характеристика пластиковых коробов для проводов

Пластиковые короба для электропроводки пользуются высоким спросом. Данные конструкции могут иметь квадратное, треугольное или прямоугольное сечение. В ассортименте современных магазинов можно найти пластиковые изделия любых видов и размеров, кабель-каналы этого типа могут выполнять защитную функцию и одновременно выступать в качестве декоративной маскировки для проводов.

Достоинства пластиковых коробов:

• облегченный вес конструкции;
• устойчивость к коррозийному воздействию;
• простая система фиксации;
• для монтажа крышки не требуется использование инструмента;
• доступная стоимость;
• высокие декоративные свойства ПВХ кабель-каналов позволяют использовать их в любых интерьерах;
• не требуется особый уход;
• материал хорошо поддается раскрою и позволяет получать отрезки любой длины;
• не подвергается деформационным изменениям под влиянием температурных скачков.

Кабель-каналы отличаются друг от друга материалом изготовления, конфигурацией и размерами

Виды силовых медных кабелей

Существуют различные виды медных кабелей, применяемых для подведения электричества к дому. В последнее время наиболее часто применяется кабель ВВГ и его модификации. Далее представлены различные виды силовых кабелей и их краткие характеристики.

ВВГ — силовой кабель с медной жилой, изоляцией ТПЖ из ПВХ, оболочкой (кембриком) из ПВХ, не имеющий внешней защиты, не горюч. Используется для передачи и распределения электрического тока с рабочим напряжением 660 — 1000 В и частотой 50 Гц.

Внешняя оболочка, как правило, черного цвета, хотя иногда можно встретить и белого. Изоляция ТПЖ маркирована различными цветами — голубым, желто-зеленым, коричневым, белым с синей полоской, красным и черным. Упаковывается в бухты чаще всего по 100 и 200 м.

Количество жил варьируется от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В бытовых условиях применяют кабель с сечением жилы 1,5 — 6 мм2, при строительстве частного дома — до 16 мм2. Жилы могут быть как одно-, так и многопроволочными.

ВВГ используется при широком диапазоне температур: от — 50 до + 50 °C. Выдерживает влажность до 98 % при температуре до +40 °C. Стоек к агрессивным химическим веществам, достаточно прочен на разрыв и изгиб. При монтаже следует помнить, что каждый кабель или провод имеет определенный радиус изгиба, в случае с плоским кабелем или проводом в расчет берется ширина плоскости. Так, для поворота ВВГ на 90 °C, радиус его изгиба должен быть не меньше 10 диаметров сечения кабеля.

Разновидности ВВГ:

• АВВГ (вместо медной жилы используется алюминиевая);
• ВВГнг (кембрик с повышенной негорючестью);
• ВВГп (плоское сечение кабеля);
• ВВГз (пространство между изоляцией ТПЖ и кембриком заполнено жгутами из ПВХ или резиновой смесью).

NYM (буквенного обозначения на русском языке нет) — медный силовой кабель с изоляцией ТПЖ ПВХ и внешней оболочкой из негорючего ПВХ. Между слоями изоляции находится наполнитель в виде мелованной резины, который придает кабелю повышенную прочность и термостойкость. Жилы многопроволочные, всегда медные.

Количество жил — от двух до пяти, сечение жилы — от 1,5 до 16 мм2. Предназначен для проведения осветительных и силовых сетей с напряжением 660 В. Может применяться для прокладки на открытом воздухе. Обладает высокой влагостойкостью и термостойкостью. Диапазон рабочих температур — от —40 до +70 °C. При этом кабель плохо переносит воздействие солнечного света, поэтому его необходимо укрывать. Радиус изгиба — 4 диаметра сечения кабеля. По сравнению с ВВГ любого вида кабель NYM более стоек и удобен в работе. Однако он существенно дороже ВВГ и бывает только круглого сечения, поэтому его неудобно закладывать в штукатурку или бетон.

КГ — кабель гибкий. Данный проводник подходит для переменного напряжения до 660 В и частоты до 400 Гц или постоянного напряжения 1000В.

Жилы медные, гибкие или повышенной гибкости, количеством от одной до шести.

Изоляция ТПЖ и внешняя оболочка выполнены из резины. Диапазон рабочих температур — от —60 до +50 °C. Данный кабель применяется в основном для подсоединения различных переносных устройств, например сварочных аппаратов, генераторов, тепловых пушек и т. д. Есть разновидность КГнг с негорючей изоляцией.

ВББШв — бронированный силовой кабель с медными одно проволочными или многопроволочными жилами. Количество жил может быть от одной до пяти. Сечение жилы — от 1,5 до 240 мм2. В качестве материала для изоляции ТПЖ, внешней оболочки и заполнения пространства между изоляцией и кембриком используется ПВХ. Кабель бронируется двумя лентами, которые наматываются одна поверх другой таким образом, чтобы верхняя перекрывала зазоры между витками нижней. Поверх брони на кабель надевается защитный шланг из ПВХ, в модификации ВББШвнг используется ПВХ пониженной горючести.

ВББШв предназначен для переменного номинального напряжения 660 и 1000 В. Одножильные модификации применяются для проведения постоянного тока. Диапазон рабочих температур — от —50 до +50 °C. Влагоустойчив: при температуре +35 °С выдерживает влажность 98 %. Радиус изгиба составляет не менее 10 диаметров сечения кабеля. ВББШв прокладывается в трубах, земле и на открытом воздухе с защитой от солнца. Применяется при проведении электроэнергии для стационарных установок, а также для подземного подведения электричества к отдельно стоящим объектам.

Модификации кабеля ВББШв:

• АВББШв — кабель с алюминиевой жилой;
• ВББШвнг — негорючий кабель;
• ВББШвнг-LS — негорючий кабель с низким дымовыделением и газовыделением при повышенных температурах.
