Технические характеристики силового кабеля ВВГ

Конструктивные особенности

Гибкость многожильного кабеля увеличивается с ростом количества проводов на определённый размер площади сечения, S. Например, кабель, состоящий из 10 жил, общей S = 5 мм², обладает меньшей гибкостью и устойчивостью к изломам, чем 50-ти жильный с таким же сечением. Зато последний быстрее окисляется и подвергается коррозии, что увеличивает внутреннее сопротивление и износ кабеля.

Многожильный и одножильный провода

Это свойство обязательно учитывают для достижения оптимальных результатов при выборе. Для стационарной проводки лучше использовать кабель с жилами, состоящими из одного токопровода. Если он в процессе эксплуатации будет подвергаться большим изгибам, то лучше использовать многожильный из небольшого количества жил (например, переноски, удлинители).

Плоский кабель чаще используется в качестве силовых проводников. Так как у него провода расположены в ряд, то это уменьшает паразитное влияние между электродами, что ощутимо при больших нагрузках.

Технические характеристики кабеля ВВГ

Об особенностях  использования разных видов кабеля ВВГ рассказали выше, а сейчас речь пойдет о технических параметрах проводников этой марки.

  • Укладывать можно при температуре до -15°C. При более низких температурах необходимо подогрев кабеля, что организовать непросто (оболочка становится слишком жесткой, ее очень сложно согнуть).
  • Температурный режим эксплуатации — от -50°C до +50°C. При этом, при наружной прокладке на улице необходима дополнительная защита от ультрафиолета.
  • Изгибать можно с ограничениями:
    • ВВГ с одножильными проводниками минимальный радиус изгиба 10 радиусов;
    • с многожильными — 7,5 радиусов (за счет большей гибкости).

  • Допустимая температура нагрева проводников:
    • при КЗ при которой проводники сохраняют работоспособность зависит от производителя может составлять от +160°C до +250°C.
    • при нормальной эксплуатации +70°C$
    • в режиме перегрузки +90°C.
  • Огнестойкость кабелей ВВГ не менее 180 мин.

Необходимо сказать, что технические характеристики кабеля ВВГ зависят не только от конкретного вида, но и от производителя. Потому перед покупкой смотрите паспорт кабеля (можно попросить у продавца). Выше приведены параметры, общие для всех марок кабеля ВВГ.

Не удивительно, что эти проводники очень популярны — при хороших технических показателях они стоят относительно немного, использоваться могут практически везде — как на предприятиях и в офисах, так и в домах и квартирах.

Сечение и количество жил

Сечение жил кабеля ВВГ любой марки может быть от 1,5 мм2 до 240 мм2. В продаже обычно находятся проводники с жилами до 35 мм2, остальные, более крупные размеры надо заказывать.

Как уже говорили, бывают кабели ВВГ с 2, 3, 4 и 5 жилами. Количество жил прописывается сразу после аббревиатуры: ВВГ 2 х 3,5; ВВГнг 4 х 4 и т.д. Первая цифра и есть количество жил, вторая — сечение проводника.

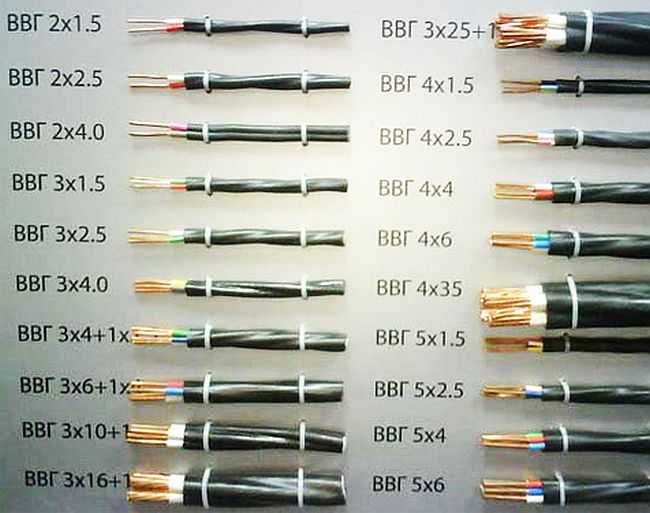

Примерный ассортимент кабелей ВВГ

Могут быть кабели ВВГ с проводниками «нейтрали» и » заземления». Причем есть варианты, в которых защитные провода идут такого же сечения, есть — с меньшим диаметром (для экономии меди и более низкой стоимости). Чаще всего меньшего размера делают «земляной» проводник, в некоторых вариантах немного меньше делают и «нейтраль».  Если защитный проводник имеет меньший диаметр, его обозначают как +1. Например, ВВГнг 4 х 4,0+1 (читать как 4 провода сечением 4 мм2 и 1 на шаг меньше 2,5 мм2). Такие варианты кабеля ВВГ тоже стандартизованы, их параметры приведены в таблице ниже.

Параметры кабелей ВВГ с жилами разного диаметра

Длительно допустимый ток

При подборе сечения кабеля более правильная методика — по максимальному току. В связи с этим нормируется такая характеристика как длительно допустимый ток. Он зависит от количества и сечения жил, а также от способа прокладки — открытой или закрытой.

Сечение жилДлительно допустимы ток
с двумя основными жиламис тремя основными жиламис четырьмя основными жилами
1,5 мм224 А21 А19 А
2,5 мм233 А28 А26 А
4 мм244 А37 А34 А
6 мм56 А49 А45 А
10 мм76 А66 А61 А
16 мм101 А87 А81 А
25 мм134 А115 А107 А
35 мм208 А177 А165 А

Выпускаются две модификации кабелей ВВГ — с номинальным напряжением 0,66 кВт и 1 кВт.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

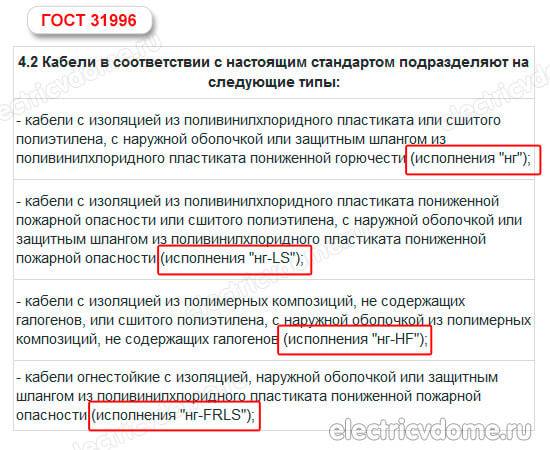

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

    Негорючие кабели ВВГнг могут идти с дополнительной оболочкой

  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

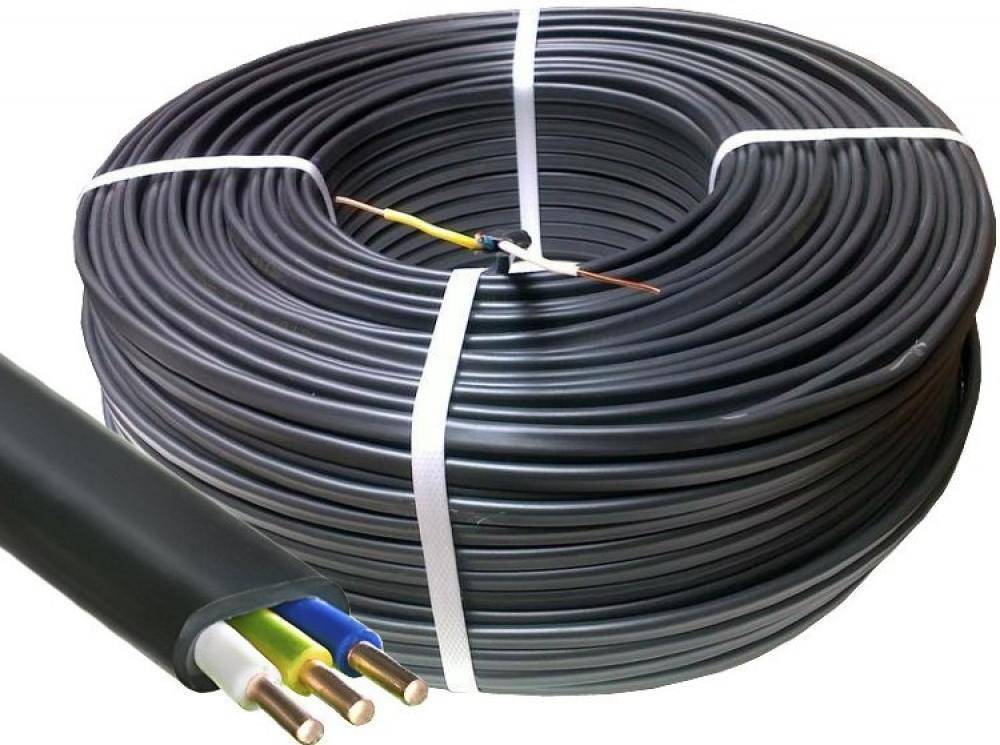

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Производители провода ВВГ НГ A LS

Не каждый покупатель присматривается к производителю кабеля, а это может стать серьёзной ошибкой. Ведь такой фактор влияет и на общее качество, и на характеристики конкретного изделия. Существуют определённые общие стандарты, но подход к производственному процессу тоже может отличаться.

«Севкабель»

Один из трёх самых крупных заводов, которые связаны с упомянутым направлением. Всего налажен выпуск более чем для двадцати тысяч наименований кабельной продукции и номенклатуры. Осуществляется поставка изделий по России, странам СНГ и Европе. Маркирование завода тоже соответствует нормативам.

Вот лишь несколько разновидностей изделий, с которыми работают на заводе:

  1. Судовые, шахтные иоптические, геофизические кабели, разновидности для связи, специализированные конструкции.
  2. Эмалированные и  установочные, обмоточные, осветительные провода, для укладки навоздушных линиях электропередач.
  3. Коаксиальные, радиочастотные, контрольные кабели и те, что снабжаются резиновой изоляцией.
  4. Сизоляцией из полиэтилена, отличающегося высоким, низким или средним напряжением, с пропитанной бумажной или ПВХ изоляцией.

Обратите внимание. Клиенты могут быть уверены в минимальных затратах на транспортировку, ведь все структуры завода расположены максимально удобно

«Конкорд»

Технологическое оборудование первоначального завода восстановлено, начиная с 1991 года. После этого начали мелкосерийный выпуск кабельно-проводниковой продукции. Расширение и модернизаций произошли сразу после того, как появились первые результаты в производстве.

Главная специализация — силовые кабели с медными жилами для стационарной установки внутри помещений. Крупные административные центры России стали главным рынком, где налажен сбыт продукции. Обеспечивается быстрое взаимодействие завода со всеми поставщиками сырья. Поставки остаются надёжными в любых ситуациях.

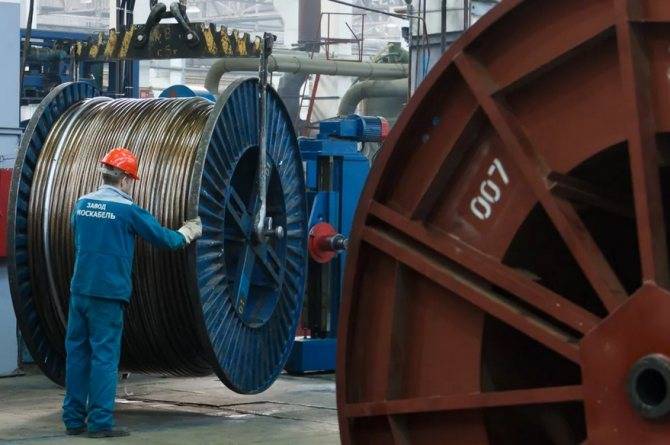

«Москабельмет»

Старинное предприятие, основанное ещё в конце 19-ого века. Завод стал активным участником индустриализации, электрификации в стране. Создаёт конкуренцию на рынке кабелей со средним напряжением в пределах 10 кВт. На предприятии действует система менеджмента качества на каждом из этапов, вся продукция получила сертификаты качества.

Несколько слоёв кабеля в разрезе

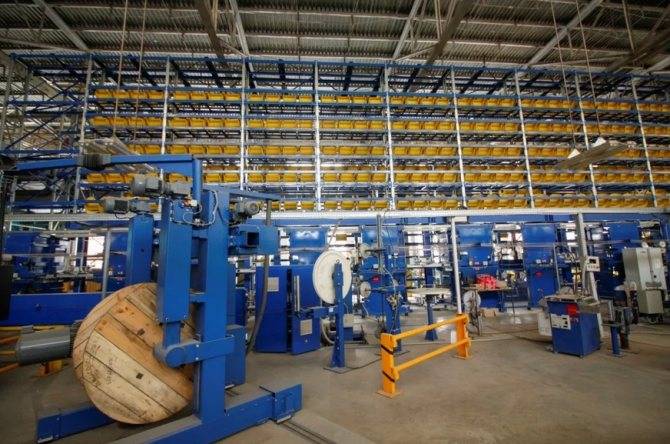

«Подольсккабель»

Предприятие из Московской области, тоже занимает одну из лидирующих позиций на рынке. В рейтинге отрасли по всей стране завод прочно занял 8 место. Продукция этого предприятия востребована во многих сферах:

  • Сельское хозяйство.
  • Судостроение.
  • Станкостроение.
  • Энергетика.
  • Машиностроение.

За счёт этого предприятия во многом формируется бюджет Подмосковной области. Предприятие — один из крупнейших производителей кабелей для нефтепогружного оборудования. Кабель поставляется на многие объекты, связанные с добычей нефти.

При нормальном использовании кабелей и соблюдении всех рекомендаций со стороны производителя срок службы продукции может составить до 30 лет. Минимальная гарантия с момента продажи продукции — 5 летняя. Если не допускать дополнительных повреждений — кабель разрешают применять в самых разных условиях. Особенно это актуально для мест с высокой вероятностью возникновения пожара.

Производители кабеля ВВГ-Пнг(А)

Многие предприятия занимаются производством кабельной продукции. Среди большого количества компаний выделяют следующие:


Лучшие предприятия

«Севкабель»

Компания выпускает продукцию отличного качества независимо от ее назначения. К этой категории относят силовые кабели, провода для воздушных линий передач, проводники связи и узкоспециализированную продукцию.

Кабельная продукция от

«Конкорд»

Компания занимается производством силовых проводников марки ВВГ с медными жилами для стационарной прокладки в помещениях.

Обратите внимание! Благодаря бронированным изделиям, а также проводникам пониженной горючести от «Конкорд» можно подключить электрокаменку. Производитель кабельной продукции «Конкорд»


Производитель кабельной продукции «Конкорд»

«Москабельмет»

«Москабельмет» производит кабельно-проводниковые изделия для различных отраслей. Кроме этого, предприятие представляет широкую номенклатуру предлагаемой продукции, включающую более 50 000 наименований.


Компания по производству кабельно-проводниковых изделий

«Подольсккабель»

Сегодня на рынке представлено более 50 000 проводов, которые подразделяются по различным категориям. По последним данным, основным потребителем производимой продукции являются практически все отрасли российской экономики.


Производитель кабельной продукции

Благодаря уникальным техническим характеристикам проводник ВВГ Пнг(А) можно прокладывать как на открытом воздухе, так и в помещениях с повышенной влажностью и сухостью. Но в этом плане необходимо придерживаться определенных правил по монтажу и сроку хранения.

Описание

ВВГнг-LS — силовой кабель, включающий в себя однопроволочную или многопроволочную жилу, имеющую секторную или круглую форму, а также поливинилхлоридную изоляцию, имеющую пониженную горючесть и газовое и дымовыделение. Аббревиатура обозначает побуквенно: медный кабель с наружным изоляционным пвх-слоем. Предпоследние две буквы нг обозначают отсутствие распространения горения, это кабели, имеющие одиночную или групповую прокладку, а последние буквы LS обозначают легкий дым, что указываетна то, что есть низкое дымовое и газовое выделение. Естественно, подобная маркировка присваивается проводнику, который при успешном испытании по госту обладает подобным показателем.

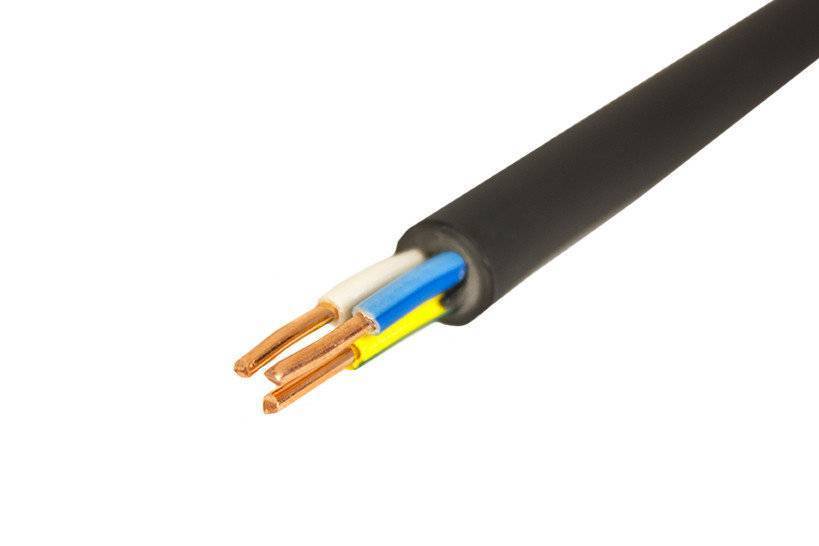

Как выглядит распространенный кабель ВВГнг-LS

Испытание заключается в том, чтобы измерялась прозрачность кислорода в кабельной камере до горения и после этого. Дым, который образуется при горении, может уменьшить световую объемную проницаемость, фиксируемую прибором. Результат проверки выражается в процентном соотношении.

Обратите внимание! Согласно госту кабель проходит испытание при уменьшении прозрачности проводника задымлением. В данном случае производитель может ставить маркировку LS

Расшифровка кабеля ВВГнг-LS

Еще важно знать 3 нюанса о прокладке кабелей ВВГ

Имеются разные способы прокладки провода в помещение:

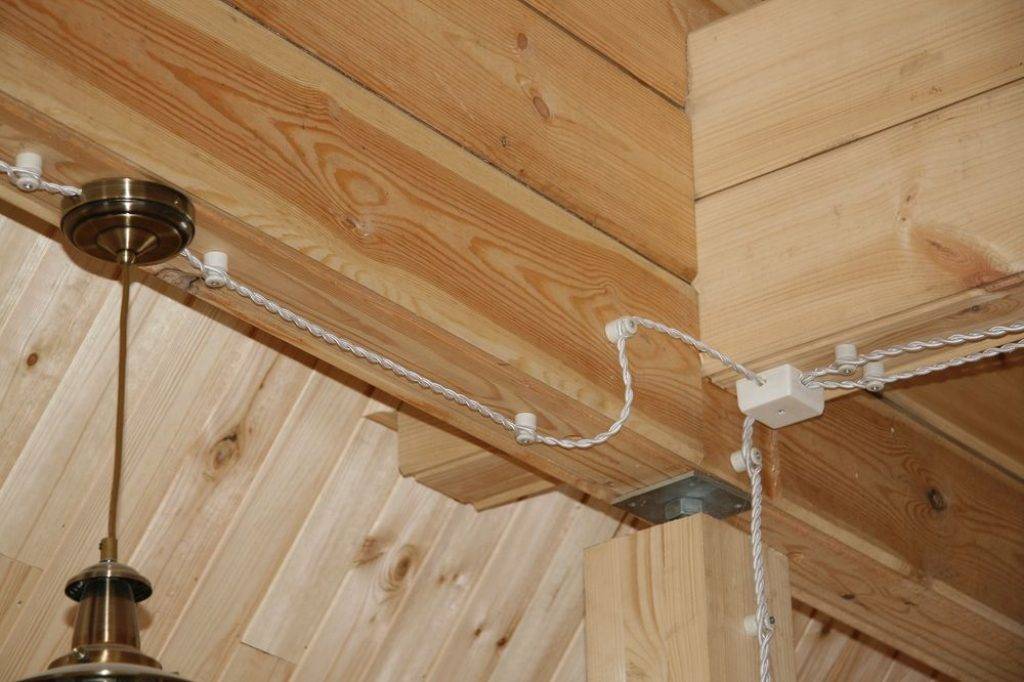

  1. Открытый. Открытая прокладка кабеля допускается только в сооружениях, состоящих из бетона, оштукатуренной поверхности, гипса, кирпича и тому подобных материалов. Открытую прокладку кабеля приводят, если имеются подвесные сооружения, такие как трос. Но следует позаботиться о надежной прокладке провода. Если провод будет прокладываться под подвесным сооружением, то следует исключить механическое воздействие на кабель, такое как провисание или растяжение. Следует устанавливать дополнительные меры безопасности, если кабель повредится механическим способом. Если кабель устанавливается в деревянную потенциально возгораемую поверхность, тогда использовать нужно специальные гофрированные трубки, металлические рукава или кабель-каналы.
  2. Скрытый. Такой вариант прокладки используется в жилых помещениях. Надо кабель помещать в пустоты стен, а после покрыть штукатуркой.
  1. Прокладка кабеля в земле. Нельзя прокладывать ВВГ кабели без средств специальной защиты. Это обусловлено тем, что естественной защиты, которая убережет кабель от механических воздействий, просто нет. При прокладке под землей, необходимо использовать специальные герметичные коробки. В исключительных случаях применяются дополнительные средства защиты, такие как трубы или тоннели.

Все работы проводятся, согласно СНиП 3.01.01-85, СНиП III-4-80. Для установки используют и иные типы кабелей:

Параметры гибкого кабеля ВВГ

Параметры отличаются, в зависимости от использования с эксплуатационными условиями. Они зависят от того, какие имеются свойства и форму имеет изготовленный материал. Важный параметр — площадь поперечного жильного сечения.


Технические характеристики гибкого проводникового элемента

Рассчитать ее можно по специальной формуле S=N^2D/1,27 и D=(4S/пи), где S является площадью поперечного жильного проводникового сечения, N — количеством проводникового жильного сечения и D — проводным диаметром. От площади сечения будет зависеть показание удельного сопротивления и предельного токового значения. Данный параметр определяется для покупки индивидуальным образом, поскольку используется разный медный сорт с длительно допустимым током.

Механические параметры

Механические параметры кабель это радиус его закругления и температурный режим монтажа и эксплуатации при аварийном режиме. Кроме того, это сертификат соответствия с прочностью растяжения, удлинением на разрыв, требованием по изоляционному старению и уменьшению массы. Радиус зависит от того, какой тип жилы имеется в кабеле. По госту этот параметр равен 10.


Механические кабельные параметры

Следующий параметр это температурный режим, нормальное значение которого равно от −50 до +50 градусов. При этом температура монтажа равна не менее −15 градусов. Если планируется монтаж в более низкой температуре, то кабель прогревается. Кроме того, важный параметр — сертификат соответствия.

Вам это будет интересно Особенности провода ППВ

Электрические параметры

Электрические параметры кабеля ВВГ заключаются в номинальном сечении жилы, минимальном числе проволоки, электрическом сопротивлении постоянного тока, медной круглой или фасонной жиле и жильном материале. Самый главный электрический параметр это проводниковое сопротивление, которое зависит от жильного типа и его сечения. Следующий параметр — изоляционное проводниковое сопротивление, которое зависит от температуры с проводниковым сечением. Последнее — наличие сертификата прохождения электроиспытания.


Электрические кабельные параметры

Обратите внимание! Проводник проходит испытание лишь в том случае, если имеет частоту в 50 герц и напряжение в 660 вольт за 10 минут работы. Кабель с напряжением до 1 киловатта должен выдерживать напряжение в 3,5 киловатта

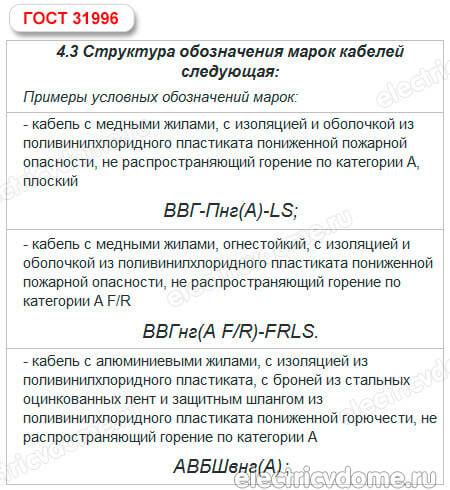

Маркировка

Маркировка или буквенный шифр – аббревиатура, нанесенная на провод, позволяет узнать точную и достоверную информацию о проводнике соответствующую не только техническим условиям ТУ производителя провода, но и соответствие государственному стандарту – ГОСТ.

Буквенное обозначение маркировки содержит несколько букв и цифр, каждая из которых обозначает определенное свойство провода.

Общепринятым является следующая расшифровка кода:

  1. Наличие в аббревиатуре начальной буквы «А» означает материал жил провода из алюминия, отсутствие буквы «А» говорит о том, что все токопроводящие жилы сделаны из меди.
  2. Следующая буква в кодировке обозначает материал изоляционного покрытия непосредственно токопроводящей жилы провода:

    • «П» – полимерная изоляция;
    • «Пв» – изоляция из полиэтилена;
    • «В» – поливинилхлоридная изоляция жил;
  3. Третья буква говорит о наружной изоляции проводника:

    • «В» – поливинилхлоридная наружная изоляция;
    • «Шв» – кабель имеет защитный шланг;
    • «Шп» – материал шланга наружной оболочки полиэтилен;
    • «П» – полимерная наружная оболочка;
  4. Четвертый знак обозначает наличие бронированной оплетки:

    • «Б» – кабель бронированный, имеет защитную бронированную оплетку;
    • «Г» – обозначение отсутствие брони в проводнике, кабель – «голый»;
  5. Пятый знак в коде говорит о степени и свойствах продукта относительно возможности противостояния пожару и распространению горения – то есть пожарной безопасности продукта:

    • отсутствие знака говорит о материале, не поддерживающем горение;
    • «нг» – по пожарным свойствам возможна прокладка провода в групповых магистралях и колодцах;
    • «нг-ls» – продукт при горении выделяет небольшое количество дыма и газа, не распространяет горение в групповых прокладках;
    • «нг-hf» – свойствам изоляции добавлено отсутствие выделения коррозионно-активных газов;
    • «нг-frhf» – кабель не горит, не тлеет, имеет свойство самозатухания, не выделяет коррозионно-активные газы;

Далее, за буквенным кодом идут цифровые обозначения – показывающее количество жил и их сечение. В первой группе цифр может быть и буквенные обозначения, указывающие на форму и вид проводников:

  • «О» – говорит о однопроволочной жиле;
  • «М» – указывает на многопроволочные жилы;
  • «С» – жилы кабеля имеют вид секторов;
  •  «К» – указывают на то, что все жилы имеют круглое сечение;

Кабели ВВГ имеют все жилы одинакового сечения, различия могут быть по конфигурации формы поперечного сечения – круглая форма сечения не маркируется, а вот плоский провод имеет индекс «П» добавочно после основной маркировки – ВВГ-П.

Следующими обозначениями идут указания на наличие в кабеле проводника предназначенного для заземления, при этом, если само сечение заземляющей жилы меньше чем основных токопроводящих, то через «+» указывается его сечение в квадратных миллиметрах, а в скобках «N» или «PE». И далее, номинальное напряжение в кВ.

Таким образом, расшифровка маркировки кабеля ВВГ 3*50 мс +1*25 (N) -0,66 ТУ означает, что это медный провод в поливинилхлоридной изоляционной оболочке жил и ПВХ – оболочке, небронированный, с тремя многопроволочными жилами секторного сечения 50 кв. мм, провод имеет дополнительную жилу заземления меньшего сечения в 25 кв.мм. Напряжение, выдерживаемое кабелем 660 В.

На профессиональном сленге энергетиков, ВВГ – это кабель, В – винил, В- винил, Г – голый.

Область применения

Силовые кабели нужны, чтобы передавать и распределять электроэнергию в стационарной установке, имеющей переменное и постоянное напряжение в один киловатт. Может эксплуатироваться в местах, где имеется умеренный, холодный и тропический климат. Прокладывается там, где нет опасности механического повреждения. Устанавливается на специальной кабельной эстакаде, в пожароопасном помещении, во взрывоопасных условиях и для прокладки групповых осветительных сетей, где есть взрывоопасные зоны класса В-Iа.

Обратите внимание! Нужны, чтобы защитить подверженные вибрациям небронированные кабельные элементы. Не способны распространять горение

Требуются, чтобы могли исправно функционировать кабельные сооружения и помещения. Нагреваются не более чем на 80 градусов и работают не больше 8 часов в сутки.

Область кабельного применения

Основные характеристики

Рассмотрим основные технико-эксплуатационные характеристики, определяющие назначение и спецификацию ВВГ-кабеля.

Конструктивные особенности

Стандартный ВВГ состоит из нескольких токоведущих жил круглого сечением, каждая из которых имеет индивидуальный изоляционный слой из поливинилхлорида. Чтобы исключить механические повреждения всего кабеля в целом, он покрывается защитной оболочкой, изготавливаемой из идентичного материала.

Визуально определить разницу между ВВГ и ВВГнг практически нереально. Их конструкция одинаковая, но защитная оболочка у второй разновидности в меньшей степени подвержена горению независимо от обстоятельств. Таким образом, ВВГнг может использоваться не только для индивидуальной прокладки, но и при групповом монтаже.

Более принципиальными кажутся отличия между ВВГнг и ВВГнг LS. Данные виды кабеля нельзя использовать как взаимозаменяемые. Их эксплуатация возможна при строгом соответствии установленным требованиям и условиям. Строение модификации ВВГнг LS куда более сложное:

  • моножильные или многожильные проводники первого или второго класса, имеющие круглое или сегментное сечение;
  • изоляция из ПВХ, не поддерживающего горение;
  • скрутка из двух-пяти жил;
  • заполнение в виде негорючего поливинилхлоридного пластиката;
  • ПВХ-оболочка, выдерживающая воздействие высоких температур и открытого огня;
  • двухжильные кабели выпускаются с проводниками одинакового сечения;
  • если токоведущих жил больше, то одна из них может быть меньше по сечению (нулевой или заземляющий провод).

Вес

Вес кабеля будет отличаться в зависимости от сечения выбранной модели. В среднем масса ВВГнг протяженностью 1 км колеблется от 30 до 10 250 кг.

В таблице ниже указана зависимость веса от количества жил, номинального сечения каждой из них и наружного диаметра кабеля:

Поперечное сечение

Поперечное сечение одной жилы в кабеле ВВГ может варьироваться от 1,5 до 240 кв. мм. В продаже чаще всего можно встретить изделия, в которых данная величина не превышает 35 кв. мм. Более габаритную продукцию придется заказывать через производителя или поставщика.

Конструкция некоторых моделей подразумевает наличие нулевого или заземляющего провода. Существуют варианты, в которых вспомогательный проводник выпускается такого же сечения, что и остальные токоведущие жилы. Не реже можно найти ВВГ с заземляющим или нулевым проводом уменьшенной величины. Однако в большинстве случаев уменьшают именно «землю».

Если на защитном проводнике сечение меньше, то он помечается символами «+1» (например, ВВГ 4×3,5+1 – четыре провода по 3,5 кв. мм и один на шаг меньше – 2,5 кв. мм). Такой кабель является стандартизированным наравне с остальными.

Технические и эксплуатационные показатели

Кабель ВВГ применяется для построения электрических линий, работающих при температуре воздуха от -50 до +50 гр. Цельсия. В процессе прокладки она может быть не ниже -15. Для одножильных проводов радиус изгиба равен не менее десяти наружных диаметров изделия, многожильных – от 7,5 и выше.

Из остальных эксплуатационных параметров выделим следующие:

  • эксплуатационный срок – до 30 лет;
  • максимальная температура при продолжительном воздействии – +70 гр. Цельсия;
  • максимальная температура при коротком замыкании – +160 гр. Цельсия не более четырех секунд;
  • максимальная температура при аварийном режиме – до +80 гр. Цельсия.

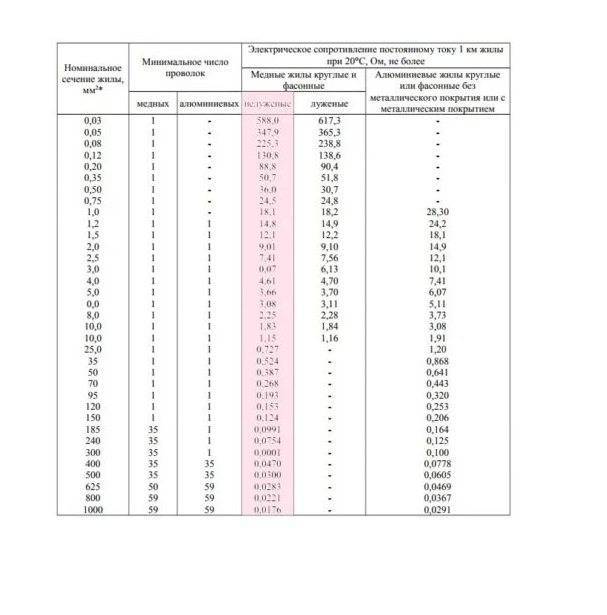

Сопротивление на жилах кабеля не должно превышать значения, указанных в таблице ниже:

Номинальное сечение, кв. ммСопротивление одной жилы, Ом/км
1,512,1
2,57,41
44,61
63,08
101,83
161,15
250,77
350,524
500,387

Длительно допустимый ток

Выбирая сечения кабеля, в идеале нужно ориентироваться не на сопротивление жилы, а на величину максимально допустимого тока. Она зависит от числа жил, их сечения и выбранного способа монтажа (открытая или закрытая прокладка).

Ознакомьтесь с таблицей ниже, в которой представлена зависимость длительно допустимых токов от количества и сечения жил.

Сечение жилы, кв. ммДлительно допустимый ток, А
одна жиладве жилытри жилы
1,5242119
2,5332826
4443734
6564945
10766661
161018781
25134115107
35208177165

Провод марки ВВГ может эксплуатироваться в сетях переменного тока 600 или 1000 В.

Как расшифровывается

Сначала надо разобраться, что значат буквы и цифры в маркировке, какими свойствами обладают изделия, относящиеся к данной группе. Проще всего разобраться с буквенными сочетаниями:

  1. НГ — подтверждение того, что изделие не поддерживает горение. При наличии дополнения LS можно быть уверенным, что дыма выделяется минимальное количество, даже когда происходит возгорание. Это и значит «Law Smoke», то есть — мало дыма.
  2. Символ Г — обозначение «голого провода». При прокладке под землёй от применения изделий надо отказаться. Или в ситуациях, когда нужна дополнительная защита, иначе велика вероятность получить дополнительные повреждения.
  3. Две буквы В подтверждают наличие двух оболочек, внутренней и внешней. Материал изготовления обеих — поливинилхлорид.
  4. Если вначале нет буквы А— значит, перед нами медная разновидность кабеля ввгнг, расшифровка маркировки у которого только одна.

Обозначения на кабелях

После основных букв может идти разное количество символов, с соответствующей расшифровкой.

  • Одна из дополнительных букв — п. Это значит, что в проводе применяют плоское расположение жил.
  • Аббревиатура fr. Обозначает материалы из слюды, обеспечивающие дополнительную защиту изделия вслучае возгорания.
  • Символ A подтверждает допустимость применения провода для групповой укладки. Без его трактовки сложно понять дальнейший порядок эксплуатации. У кабеля ввгнг а ls расшифровка делает понятными все особенности продукции.

Количество токопроводящих жил вместе с их сечением обозначается цифрами, которые следуют и после дополнительных букв.

Реализация в виде бухт

Испытание и производство кабеля

Производители, прежде чем указать на проводнике маркировку об отсутствии горения, проводят проверку изделий различными методами. Для проведения тестирования в лабораторных условиях моделируется ситуация реального пожара. Затем специалист при помощи определенного оборудования проводит измерения прозрачности воздуха внутри помещения с огнем. Все замеры следует делать дважды: первично, а затем после возгорания.

Дым снижает проницаемость света внутри комнаты, и это фиксирует устройство. Затем специалист вычисляет отношение значений до и после проведения опыта. Чтобы кабель успешно справился с тестом, прозрачность в комнате не должна измениться более чем на 40%. Только тогда на изделие наносится соответствующая маркировка.

На сегодняшний день производством провода ВВГ занимается несколько отечественных компаний. Среди них:

  1. «Севкабель» (Санкт-Петербург).
  2. «Конкорд» (Смоленск).
  3. «Москабельмет» (Москва).
  4. «Подольсккабель» (Подольск).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
