Что обозначает маркировка кабелей

Основные типы маркировочных кабельных бирок

Маркировочная бирка в соответствии с международными стандартами должна устанавливаться на открытых кабельных трассах и силовых установках. Если провод проложен в специально предназначенных для этого конструкциях, то расстояние между маркерами может составлять 50-70 м. Без них нельзя обойтись в ряде других случаев:

  • когда трасса пересекает различные преграды, из-за которых визуальный осмотр затруднителен (межэтажные перекрытия, стены, перегородки), то бирки размещают с каждой стороны от пройденного препятствия (к примеру, по обе стороны стены);
  • в точках, где изменяется направление кабельной линии;
  • в местах, где осуществляется ввод или вывод из других сооружений.

Многие производители и электромонтажники отдают предпочтение кабельным биркам из пластика, поскольку такой материал способен продолжительное время противостоять влаге, не изменяя свои свойства.

Форма маркировочных бирок

В правилах и регламентах указывается информация по формам бирок, о которой писалось выше:

  • треугольные – устанавливаются в кабельных линиях контрольного или сигнального назначения;
  • квадратные – для силовой трассы напряжением до 1 кВ;
  • круглые – свыше 1 кВ.

Размеры маркировочных бирок

Наиболее распространенными марками кабельных бирок являются У-134, У-135, У-136 и У-153. Сравним их размеры и в зависимости от полученных данных сделаем выводы по возможному применению в системах:

  1. У-134 эксплуатируется для обозначения силовой трассы напряжением не выше 1000 В. Квадратная бирка площадью 55×55 мм оснащена двумя пазами 11×3,5 мм для фиксации кабельбиндером.
  2. У-135 подходит для указания информации на электрических цепях напряжением более 1000 В. Круглые изделия диаметром 55 мм и аналогичными пазами для кабельбиндера.
  3. У-136 эксплуатируется для маркировки сигнальных и контрольных проводов. Треугольное изделие имеет равные стороны длиной 62 мм каждая. Есть два паза для кабельбиндера аналогичного размера.
  4. У-153 применяется для силовых линий напряжением до 1000 В. Квадратное изделие длиной 28 мм и отверстием на 5 мм крепится при помощи специальной проволоки.

Важно! Многие организации либо игнорируют процесс маркировки кабеля, либо выполняют его с использованием бирок произвольной формы. Последствия обоих решений могут стать причиной частых аварийных ситуаций и травмирования обслуживающего персонала

Цветовая маркировка проводов и кабелей

Общепринятые стандарты и правила цветовой маркировки изоляционной оболочки проводов позволяют быстрое и безошибочно определить рабочие параметры кабеля, понять, в каких системах и устройствах он может использоваться. Регламент цветовой маркировки прописан ПУЭ и ГОСТ.

Примечательно, что система обозначений будет разной для кабельных сетей с переменным или постоянным током. Нередко кабель делается разноцветным. Вместо оболочки цветная маркировка может выполняться при помощи термоусадочных трубок (кембриков). Еще один вариант – цветная изолента. Выбор цвета для фазных и нулевого проводов всегда должен быть разным!

Для трехфазных переменных силовых линий шины следует маркировать так:

  • первая фаза – желтая;
  • вторая – зеленая;
  • третья – красная.

В кабельных трассах постоянного тока цветовые обозначения выбираются в соответствии с зарядом, который может быть положительным или отрицательным. В первом случае выбирается провод в красной оплетке, во втором – в синей. Система не поддерживает фазных и нулевого проводов, а для среднего обычно берут светло-синий проводник.

Для энергетических установок напряжением до 1 кВ и нейтралью выполняется следующая маркировка:

  • рабочий нулевой провод – синий;
  • заземление – желто-зеленый;
  • совмещенный нулевой – желто-зеленый с синими маркерами (либо синий с желто-зелеными маркерами);
  • фазы – красная, черная и другие цвета в зависимости от количества.

Примечательно, что проводка внутри электрических приборов делается красной, в розетках – коричневой.

Срок службы кабеля ВВГ

Считается, что срок службы кабеля ВВГ достаточно длинный. Однако всё зависит от того, является он результатом производства по ГОСТ или соблюдения ТУ.

Кабель, произведенный по требованиям ГОСТ, имеет срок службы до 30 лет.

Аналогичные провода, изготовленные по техническим условиям, имеют официально заявленный срок службы 10 лет.

Также определяющее значение ещё играют и условия использования. Например, пребывание во влажном помещении, постоянное воздействие слишком высоких или низких температур тоже может негативно влиять на срок службы провода, соразмерно уменьшая его.

Период эксплуатации приобретаемого в магазине кабеля также будет напрямую зависеть от условий его хранения.

К сожалению, если они не соблюдались, то кабель может оказаться либо совсем нерабочим, или же сильно вас разочарует.

Допускается размещение кабеля на специальных барабанах или же площадках в открытом виде.

Если хранение осуществляется в помещениях закрытого типа, то срок составит около 30 лет. На открытом воздухе или в помещении открытого типа срок уменьшается до 20 лет.

Если провод изготавливался в соответствии с техническими условиями, необходимо делать запрос на производство в случае приобретения большой партии. Вероятнее всего, информация, указанная в документации, не самая детальная, а значит, не может полностью приниматься как достоверная.

Кабель ВВГ: расшифровка

ВВГ – это не случайное название, а специальная аббревиатура. В Российской Федерации с 2010 года была применена единая система, которая теперь широко используется в маркировке кабельной продукции. Принцип этого обозначения достаточно прост: используют три кодовых обозначения в виде букв, которые имеют свою расшифровку. В случае если речь идёт о сложносоставном оборудовании, то количество символов в маркировке увеличивается.

Аббревиатура провода ВВГ имеет весьма простую расшифровку:

  1. В его название может присутствовать буква «А», но только в случае, если провода были изготовлены из алюминия. Если же вы приобретаете изделие из меди, то эта буква в названии отсутствует.
  2. «В» означает применение поливинилхлорида, который отвечает за изоляцию проводов.
  3. Вторая буква «В» обозначает материал, использованный в изготовлении наружной оболочки, как правило, ПВХ.
  4. Буква «Г» сигнализирует, что защитный слой в виде брони отсутствует.

Особенности маркировки проводов

В ассортименте кабельно-проводниковой продукции имеются также провода. Чем они отличаются от кабеля? Как правило, они имеют меньшее сечение, могут быть в изоляции или без нее. Есть провода, состоящие из одной жилы, есть — из нескольких.

Провод имеет меньшее сечение жил, обычно мягкий

Чтобы по названию можно было отличить их от кабелей, в названии в начале маркировки ставят букву «П». Она стоит на первом месте, если жилы медные и их обозначение просто не ставится (пример 1), или на втором месте, если жилы из алюминия и обозначаются буквой А (пример 2).

  1. ПБППГ — провод (П), бытового и промышленного назначения (БП), плоской формы (П), гибкий (Г).
  2. АППВ — алюминиевые проводники (А), провод плоский (ПП), в ПВХ оболочке.

Маркировка проводов разного назначения

Провода могут быть двух сечений:

  • круглые — в маркировке это никак не отображается:
  • плоские, тогда ставится буква П.

Монтажные

Если провод имеет специфическое назначение — монтажный — вместо буквы «П» ставят «М». Например, МГШВ. Расшифровывается как монтажный (М) многожильный (Г) провод в оболочке из полиамидного шелка и ПВХ.

Назначение монтажных проводов — для соединения частей приборов, электронной и электрической аппаратуры.

Расшифровка в маркировке монтажных проводов

Провода с изоляцией из ПВХ (в маркировке обозначаются буквой В) предназначены для работы при температуре не выше 70°C, из сшитого полиэтилена (Пв) — до 100°C. Для работы в среде, нагреваемой до температуры 200°C применяют провода типа МС и МГТФ.

Самонесущие

Провода, которые устанавливаются на ЛЭП или используются при воздушном способе подключении электричества от столба к дому называются самонесущими — им не нужна опора. У них достаточно жесткости для того, чтобы выдерживать собственный вес.

В данной группе не так много изделий, их расшифровку можно запомнить:

  • СИП — самонесущий изолированный провод в оболочке из сшитого полиэтилена. Применяется при воздушном подключении до столба.
    • СИП-1 тоже с неизолированной нейтралью;
    • СИП-2 — то же, но нейтраль изолирована; Самонесущие провода
    • СИП-4 — изолированные жилы одинакового сечения.
  • А — провод, скрученный из нескольких алюминиевых проволок без изоляции. Раньше довольно широко использовался, теперь  — все реже.
  • АС — алюминиевые проводники, скрученные вокруг стального сердечника. Довольно специфическое изделие.

Есть отдельная группа — нагревательные кабели. У них своя маркировка. После буквы «П» стоит «Н» как отображение назначения. Например, ПНСВ — провод (П), нагревательный (Н), стальная однопроволочная жила, изоляция ПВХ.

Особенности конструкции

ПВ1 – одножильный провод, благодаря чему он может использоваться для подключения только одного оборудования. Производится кабель из меди, которая предварительно проходит процесс лужения (покрывается флюсом).

Провод ПВ прост по конструкции. Он состоит из следующих конструктивных элементов:

  1. Токоведущая медная жила, которая может состоять из одной цельной проволоки или нескольких маленьких проводков. Структура конкретного изделия зависит от сечения кабеля. Как писалось выше, для диапазона 0,5-10 кв. мм жила может быть цельной, от 16 кв. мм и больше – многопроволочной.
  2. Слой изоляции, произведенный из поливинилхлорида. Имеет цветовую маркировку, выбранную заказчиком (если это не заземляющий кабель).

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

  • ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
  • АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
  • ВВГнг представляет собой изделие в негорючей оболочке;

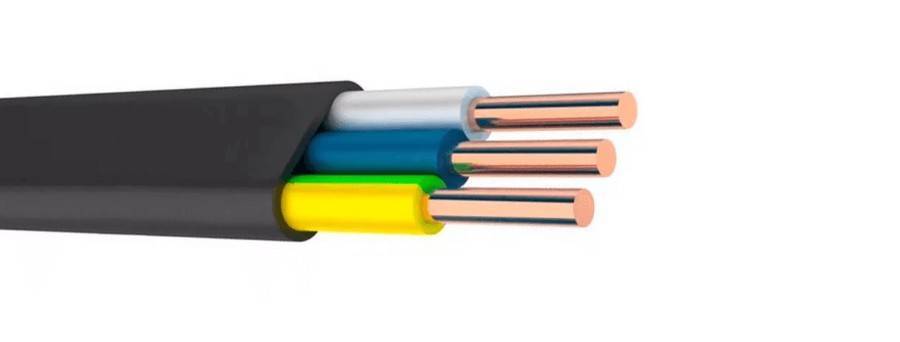

  • ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

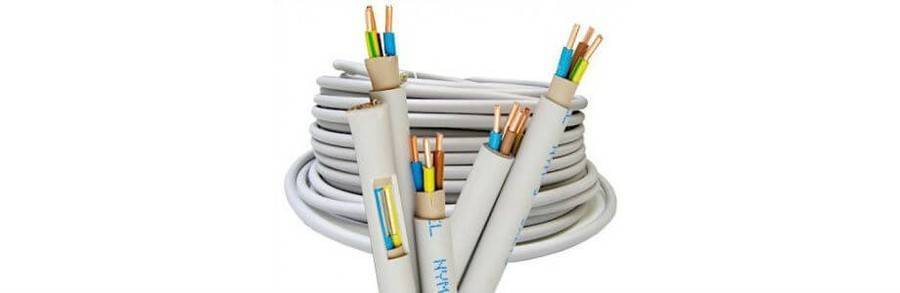

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

Кабель КГ

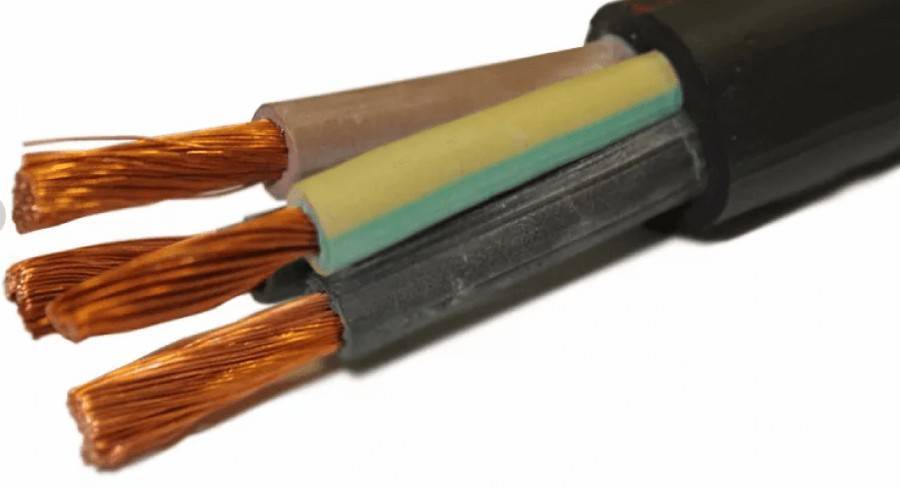

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

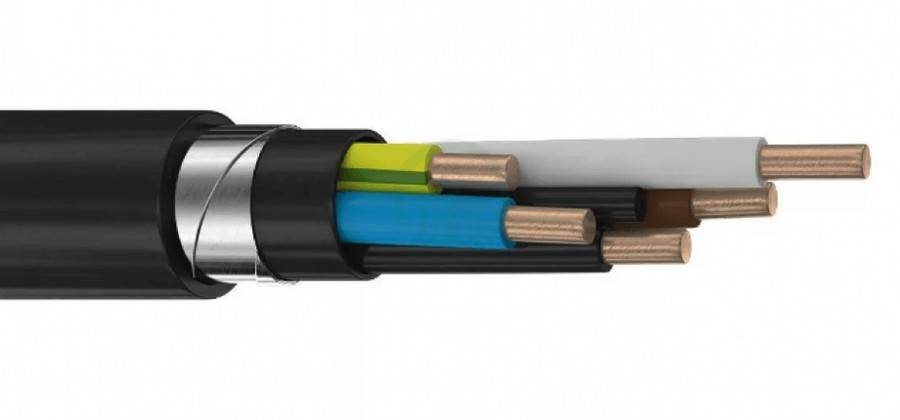

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

  • АВББШв — производится с использованием жил из алюминия;
  • ВББШвнг — не горит;
  • ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Разновидности маркировок провода

  1. ВВГ 1х1,5. Расшифровка:
  • В – изоляция из пластика поливинилхлорида;
  • В – внешний контур из пластика поливинилхлорида;
  • Г – не предусмотрены протекционные покровы;
  • 1 – число токовых выводов;
  • 1,5 – диаметр проводника.

Стоимость: (10-15) ₽/м.

  1. ВВГ 1х2,5(ож) -0,66. Расшифровка:
  • В – защита из пластика поливинилхлорида;
  • В – внешний контур из пластика;
  • Г – не предусмотрены протекционные слои;
  • 1 – число токовых выводов;
  • 2,5 – диаметр проводника;
  • ож – проводник цельнотянутый;
  • 0,66 – значение интенсивности, кВ.

Применяется:

  • на высотных электро-системах, где малая вероятность мех.повреждений;
  • при установках в сырых либо сухих условиях (туннели, шахты, участки в повышенной коррозионной активностью);
  • при установке в несущих конструкциях (мостах, эстакадах);
  • во время монтажа пожароопасных мест;
  • при прокладке на взрывоопасных участках.

Данный тип применим для горизонтального и вертикального монтажа. Провода без брони используют при вибрациях. Максимальная рабочая температура – +80 °С. Производитель гарантирует срок службы – 30 лет. Стоимость: (15-20) ₽/м.

  1. ВВГ 1х2,5(ож) -1. Расшифровка:
  • В – защита токовых выводов из поливинилхлорида;
  • В – пластиковый контур;
  • Г – отсутствуют дополнительные слои протекции;
  • 1 – одна жила;
  • 2,5 – площадь сечения проводника;
  • 1 – интенсивность, кВ.

Модель применяется:

  • для монтажа внутри пожароопасных помещений;
  • установки кабеля вблизи эстакад, мостов;
  • для световых приборов, имеющие класс взрывоопасности B-Ia.

Применение ВВГ 1х2,5(ож) -1 аналогичное ВВГ 1х2,5(ож) -0,66. Исключение только – длительность работы режиме аварийности – 8 часов (не более) и всего 1000 часов. Цена: (16-22) ₽/м.

  1. ВВГ 1х2,5 — 0,66. Расшифровка маркировки:
  • В – поливинилхлоридная защитная изоляция;
  • В – пластиковый внешний контур;
  • Г – без защитных материалов;
  • 1 – одна жила;
  • 2,5 – величина сечения;
  • 0,66 – напряжение, кВ.

Силовые кабели этой модификации применяются в электрических сетях с номинальными величинами напряжения (0,66 1,0) кВ.

Сферы использования:

  • в высотных электрических коммуникациях;
  • при монтаже проводов на промышленных установках;
  • используются во взрывоопасных и пожароопасных помещениях.

В таких разновидностях не распространяется горение прокладок. Допустимая рабочая температура 70 – 80 °С. Максимальное время работы 8 ч/сутки. Цена: 15 – 19 рублей.

  1. ВВГ 1х2,5 — 1. Расшифровка маркировки:
  • В – поливинилхлоридная изоляция;
  • В – пластиковая оболочка;
  • Г – без защитных дополнительных покрытий;
  • 1 – число токоведущих жил;
  • 2,5 – поперечный диаметр жилы;
  • 1 – рабочая величина напряжения, кВ.

Используется для:

  • сухих и влажных помещений;
  • несущих конструкций;
  • зон опасных для взрыва и пожара.

Используются при температурах 70-90 °С, продолжительность работы соответствует 6-8 часов/сутки. Общее время эксплуатации 1000-1200 часов.

Поставка проводов ПВ 1

Нельзя обойти своим вниманием условия и требования предъявляемые к условиям поставки. Кроме того, следует уделить внимание требования предъявляемым к приемке провода

Осмотр провода

Согласно ГОСТ 6323 – 79 приемку провода следует проводить согласно определенным правилам. И первым пунктом в этом списке является внешний осмотр провода. На нем должна быть соответствующая маркировка, а изоляция провода не должна иметь деформаций.

Проверка сечения провода

Следующим этапом является проверка конструктивных размеров. Это вполне возможно сделать своими руками. Для этого замеряют сечение провода, а также соответствие толщины изоляции.

Проверка простоты снятия изоляции провода

На этом же этапе проверяют насколько свободно изоляция отделяется от жил проводника. Согласно ГОСТ изоляция, обрезанная по всей окружности на расстоянии 13 см от края, должна сниматься без усилий.

Схема испытательной установки

После этого проводят высоковольтные испытания провода. Их мы описали в разделе электрических характеристик провода.

Проверка сопротивления провода

Следующим этапом является проверка электрического сопротивления провода. Оно не должно превышать нормируемые значения, приведенные на фото выше. При этом для высоковольтных испытаний и определения сопротивления следует проводить на одном и том же куске провода.

Проверка маркировки бухт провода

После этого проверяется упаковка провода и наличие на его бирке всех необходимых обозначений. На бухте должна быть указана длина провода, при наличии длина отдельных кусков провода, масса бухты, наименование завода-изготовителя и дата изготовления.

Установка для проверки на стойкость провода изгибу

Последним испытанием является проверка на стойкость к изгибу. Для этого берется валик с диаметром равным 10 диаметрам провода и через него прогоняется провод. Если после этого не выявлено деформаций, то провод принимается к эксплуатации.

Расшифровка и модификации

Чтобы понять, в чем разница между разными видами этого кабеля, необходимо знать расшифровку названия. Потом уже можно решать, какой из видов вас больше устроит.

Разные виды одной под одним и тем же названием

Обычный ВВГ

Расшифровка основной аббревиатуры — ВВГ — несложна:

  • отсутствие впереди буквы А говорит о том, что жилы медные;
  • первая буква «В» обозначает материал изоляции жил — ПВХ (поливинилхлорид);
  • вторая буква «В» — материал изоляции кабеля — тоже ПВХ;
  • «Г» — говорит обо отсутствии дополнительной защиты (брони или других защитных оболочек).

То есть кабель ВВГ — состоит из нескольких медных жил и изоляцией из ПВХ. Каждый из проводов имеет свой цвет (о цветовой маркировке читайте тут). Проводники скручены в одной плоскости, защищены оболочкой из ПВХ. Проводники могут быт многожильными или одножильными (в аббревиатуре добавляется ОЖ).

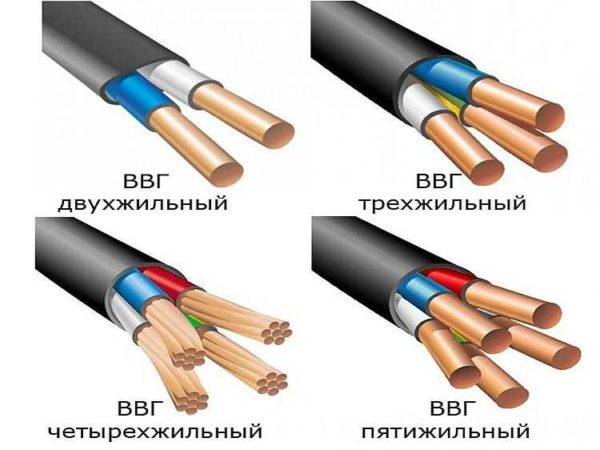

Виды круглых проводников

В частых домах чаще используются одножильные кабели. Они могут иметь 2, 3,  4 или 5 жил. Кабель может быть круглого или плоского сечения, с нулевой жилой (синего цвета) и/или с жилой заземления (желто-зеленого цвета).

Негорючий ВВГнг

В пожароопасных помещениях (деревянных домах, банях и т.п.) и общественных зданиях (детских и лечебных учреждениях, в частности) необходимы кабели не поддерживающие горение. В таких случаях можно использовать продукцию с пониженной горючестью — ВВГнг. Дополнительные буквы «нг» как раз говорят о том, что оболочка не поддерживает горение.

Есть еще несколько видов кабеля ВВГнг:

  • ВВГнг-ls. Отличаются тем, что данный пластикат оболочек при горении в открытом огне почти не выделяет дыма. (ls — сокращение от английского low smoke — мал дыма). Согласно новых правил он не может использоваться в социальных учреждениях.
  • ВВГнг-frls. Отличается повышенной надежностью за счет того, что проводники дополнительно защищены двумя лентами с содержанием слюды. То есть, каждый проводник обмотан тепловой защитой, поверх которой наносится оболочка из пластиката пониженной горючести с минимальным выделением дыма. Изолированные жилы скручены, поверх них имеется дополнительная защитная оболочка — из двух медных лент толщиной не менее 0,1 мм или медной сетки, обвитой одной лентой. Поверх этой защиты наносится оболочка кабеля из ПВХ. Это и будет кабель ВВГнг-FRLS. Данный вид кабеля может применяться на примышленных предприятиях, в том числе и на атомных станциях, во взрывоопасных зонах кроме зон класса В-1.

  • ВВГнг-LSLTx. В данном подвиде для оболочек проводников и кабеля используется пластификат с пониженной горючестью, который при горении выделяет меньшее количество дыма и дым этот менее токсичный. Этот проводник сохраняет рабочую способность при пожаре, используется в сетях с переменным напряжением до 1000 В, частотой до 100 Гц или до 1500 В при постоянном напряжении. Может использоваться в социальных учреждениях.
  • ВВГнг HF. Эта марка отличается тем, что выделяемый при горении дым (когда НГ кабель находится непосредственно в огне, он все-таки горит) выделяет дым с пониженным содержанием вредных веществ. Сама аббревиатура HF обозначает, что оболочки сделаны из пластика имеющего пониженное содержание галогенов (хлора в частности), за счет чего понижается токсичность дыма (HF — от английского halogen free — не содержащий галогенов).

Итак, чем же отличается обычный кабель ВВГ от ВВГнг и его разновидностей? Обычный проводник ВВГ не поддерживает горение при одиночной прокладке. Продукция с приставкой «нг» не горит даже при групповой прокладке — в пучке с другими проводниками. Остальные «добавки» к наименованию просто улучшают характеристики.

Формы выпуска

В зависимости от количества и формы жил, кабель ВВГ может быть круглым, плоским, треугольным или пятиугольным (смотрите фото ниже).

Разные типы кабеля ВВГ

Оболочки сделаны из поливинилхлорида разных модификаций. Промежутки между жилами заполнены тем же пластикатом. В некоторых вариантах используется жгут из того же материала. При малом сечение жил — до 25 мм2 — допускается выпуск без заполнения.

Разные типы жил в кабеле ВВГ

Жилы в кабеле бывают круглыми или секционными. Секционные обычно многожильные, круглые — одножильные. В любом случае их сечение должно соответствовать заявленным параметрам (как проверить читайте тут).

Пример расшифровки маркировки кабеля ВВГ(А)нг (ож)-0,66 кВ 3х1,5

Рассматриваемый кабель имеет 3 медных жилы сечением 1,5 квадратных миллиметра каждая.

Буква В обозначает виниловую оболочку из поливинилхлоридного (ПВХ) негорючего пластика, о чем свидетельствует обозначение (нг) – не распространяющий горение при групповой прокладке материал.

Вторая В свидетельствует о том, что материал изоляции жил также винил.

Буква Г говорит о том, что кабель не бронирован и должен укладываться в защищенный короб.

0,66 КВ говорит о том, что кабель должен использоваться исключительно в низковольтных сетях напряжением до 660 вольт.

(ож) – исполнение – одножильное. Означает, что жила монолитная, цельнотянутая. В случае, если в маркировке не указано «ож», то это значит, что исполнение многопроволочное (мп) или многожильное (мн).

Индекс (А) в маркировке кабеля ВВГ(А)нг обозначает соответствие категории А по нераспространению горения при групповой прокладке, кабели категории (А) считаются самыми пожаробезлопастными.

Главная Справка Кабельно-проводниковая продукция
Маркировка и обозначение

Виды материалов проводника

В качестве токопроводящей жилы используются металлы с высокой проводимостью, чаще всего, электротехнические алюминий и медь. Производители выпускают и экзотические варианты, использующие монокристаллическую медь, серебро и золото. Однако все они имеют специальное назначение и практического применения для бытовых нужд, как правило, не находят.

В маркировке эл проводов и кабелей, которые выпускаются отечественной промышленностью, материалу жил отводится первое место.

Обозначения алюминиевых проводников начинаются с буквы А, для медных маркировка (за редкими исключениями) не предусмотрена. Если маркировка провода начинается с буквы отличной от А, значит, материал – электротехническая медь.

Распространено мнение, что для качественной проводки медь лучше, чем алюминий. Связывают это с тем, что второй быстро окисляется, имеет меньшую проводимость и менее гибок. Но все эти недостатки для практических нужд не имеют большого значения:

  • Гибкость играет важную роль там, где провод подвергается частым деформациям. Для стационарной электропроводки разница между материалами в этом отношении невелика. Единственный участок, где стоит использовать исключительно медную проводку– подключение осветительных приборов, поскольку меняются они достаточно часто.
  • Пленкой окислов покрывается только поверхность алюминия. В дальнейшем процесс прекращается и на проводимость влияния не оказывает. Для монтажа в клеммники и зажимные контакты розеток и выключателей можно использовать специальные проводящие пасты, которые разрушают оксидную пленку и гарантируют постоянный надежный контакт.
  • По проводимости алюминий уступает меди не более 20%, что легко компенсируется незначительным увеличением диаметра провода при покупке.

При этом для кабельной продукции из обоих материалов установлены абсолютно одинаковые сроки службы, а цена на алюминиевые образцы оказывается ниже почти в 3 раза.

Требования к типам и способам крепления бирок

Коаксиальный кабель

Бирки для маркировок кабелей и проводов устанавливают порядок расположения элементов коммуникационных линий. Произведенное обозначение проводки в проведённых трассах и коммуникационных устройствах фиксируется в кабельном журнале. Журнальные записи постоянно обновляются по ходу осуществления изменений в структуре кабельных и проводных сетей.

Бирки могут быть различной формы, изготовленными из разных материалов. Маркеры имеют вид этикеток, наклеек, плоских пластиковых блях, полимерных покрытий. Бирками обозначают как группы проводников, так и отдельные жилы.

Маркеры силовых линий

Плоские изделия из пластика, согласно ГОСТу, имеют форму квадрата, круга и треугольника. Бляхи устанавливают на открытых участках проводных трасс и на кабельных муфтах. В случае параллельной прокладки токопроводов их маркируют в алфавитном порядке: А, Б, В, Г и так далее. Пластиковые бирки имеют два отверстия, сквозь которые продевают проводник. Кабель или провод зажимается в бирке и фиксируется в этом положении.

Линии напряжением до 1000 в обозначают бирками квадратной формы. Силовые кабели с напряжением свыше 1 тысячи вольт маркируют круглыми пластиковыми бляхами. Треугольными этикетками обозначают контрольные силовые линии. На нижнем фото приведены образцы маркеров.


Пластиковые маркеры

Бирки для маломощных цепей

Маркируют жгуты из нескольких проводов небольшими полимерными табличками с указанием устройства получателя энергии и дополнительной информации.


Бирка для жгута

Обратите внимание! Проложенные кабели, скрытые в конструкциях (трубах, блоках и колодцах), тоже должны быть с бирками

Приставка LS

Приставка LS или low smoke указывает на то, что во время возгорания дымовыделение минимальное. Кабели с такой приставкой, как правило, прокладываются внутри помещений с людьми. Этому способствует возможность выделения минимального количества ядовитых веществ во время нагревания в жилых домах, офисах и магазинах. Прокладку кабелей производят при температуре не менее -15 градусов, в противном случае, необходим дополнительный нагрев.

Чаще всего приставку LS можно встретить на кабелях наподобие ВВГнг-LS. Такие кабели нужны, чтобы передавать, распределять электрическую энергию на стационарной электротехнической установке на номинальный показатель переменного напряжения в 0,66 и 1 киловатт при частоте в 50 герц. Также необходимы, чтобы прокладывать проводники по трассе вертикального участка.

Применение

Силовой кабель, например, ВВГнг а LS 3х1,5, предназначен для прокладки внутри помещений, где подразумевается присутствие людей. Этому способствует его способность не поддерживать горение и выделять минимальное количество ядовитых веществ при нагревании. Это могут быть жилые дома, офисы, магазины и так далее.

Прокладку проводов этого типа производят при температуре не ниже -15˚С, в противном случае потребуется дополнительный подогрев.

При монтаже минимальный радиус изгиба проводника не должен составлять меньше 7–10 его наружных диаметров.

Ведущими производителями кабелей ВВГнг LS в России являются отечественные фирмы:

  • Московское ЗАО «Москабельмет»;
  • Санкт-Петербургское ЗАО «Севкабель»;
  • Подольское ЗАО «НП «Подольсккабель»;
  • Смоленское ООО «Конкорд».

При соблюдении условий эксплуатации и периодическом осмотре изоляции производители обещают 30-летний срок нормального использования кабеля и дают пятилетнюю гарантию с момента монтажа проводки.

Регламентируется ли надпись на бирках кабелей?

Дата: 13 декабря, 2011 | Рубрика: Вопросы и Ответы, Электромонтаж Метки: Кабельные биркиЭтот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения? Звоните нам!Василий Подскажите, пожалуйста, регламентируется ли какими-нибудь правилами или ГОСТами то, что нужно писать на маркировочных бирках кабелей и оборудования (например, марка кабеля, его обозначение по схеме, обозначение клеммника или оборудования, к которому он подключен (задвижки, насоса, реле давления))? Ответ: На бирках кабелей в начале и конце линии указывают номер и наименование кабельной линии, напряжение, марку и сечение кабеля.

ПУЭ-6 2.3.23 Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт – номера муфты и даты электромонтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.

ПТЭЭП 2.4.5 Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт – номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).

СНИП 3.05.06-85 3.22 Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях.

3.103 Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование.

3.104 На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50—70м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты.

Прочая и полезная информация

Прочая и полезная информация

Маркировка LTx

Приставка LTx или low toxic обозначает на кабеле малотоксичность. Обозначение зафиксировано в ГОСТе от 2009 года и изменено в ГОСТе от 2012 года. Кабели с такой маркировкой необходимо прокладывать в детских садах с больничными заведениями. Согласно государственным стандартам, в таких проводниках должна быть минимальная токсичность. К таким проводникам относятся силовые кабели бронированного типа ВБШвнг(A)-LSLTx и МККШВнг(A)-FRLSLTx. Маркировка присутствует на проводниках с алюминиевыми жилами АВВГнг(А) и АВВГЭнг(А) в исполнении LSLTx и FRLSLTx. Также такую маркировку имеют контрольные АКВВГнг(А) с универсальными проводами МКШВнг(А), МКЭШВнг(А), кабелями пожарной сигнализации и оптическими проводниками. Приставка LTx есть в витой паре ParLan U/UTP Cat5e PVCLS.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
