Необходимо ли делать скрытую проводку в каркасном доме своими руками? Обзор

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Данный метод является наиболее дешевым и надежным, однако электропроводка смотрится неэстетично. Еще хуже выглядит система в том случае, если рядом расположено сразу несколько проводов. С другой стороны, такой вариант подходит для домов в ретро-дизайне или стиле лофт.

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-канал – пластиковый короб, устанавливаемый на стенах или потолке. Для фиксации используются саморезы или клей. Пластик, из которого производятся изделия, не поддерживает горение и сохраняет свойства при воздействии высоких температур.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

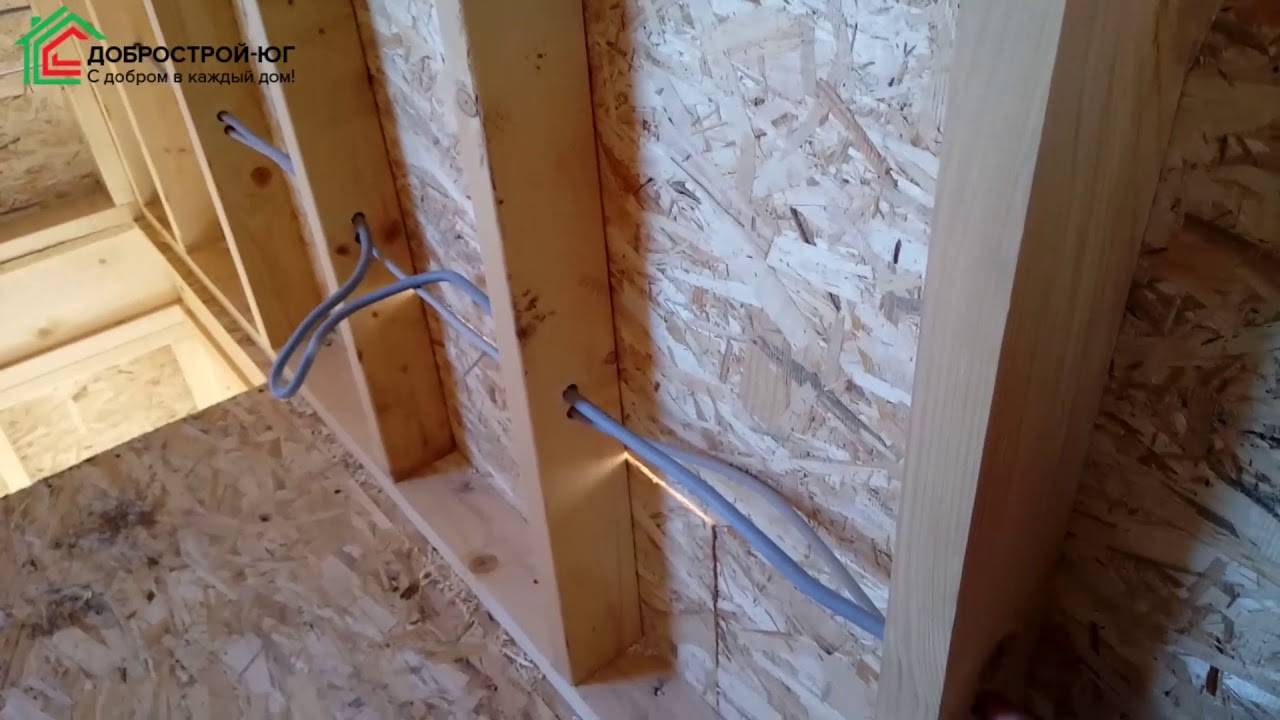

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Трубы монтируются на начальных этапах строительства. Вам гарантированно понадобится физическая помощь. Подобный вариант проводки в каркасном доме требует много времени и серьезных капиталовложений, поэтому является крайне нерациональным.

Правильная электропроводка в деревянном доме

Вариация монтажа электропроводки в деревянном строении

Электропроводка в объектах, построенных из древесины, должна соответствовать условиям эксплуатации: выдерживать мощность подключённых устройств, а в случае возгорания препятствовать распространению огня, то есть быть не горючей. Кроме того, укладка проводов должны вестись согласно правилам СП и ПУЭ.

Каковы базовые принципы монтажа электропроводки в деревянном доме

Основные принципы установки электропроводки:

• кабель подбирается согласно назначению, мощности подключённых устройств потребителей, минимального количества жил;
• кабели должны соответствовать ГОСТ, так как именно он гарантирует соответствие технических характеристик;
• в целях повышения электробезопасности рекомендуется разбивать общую схему подключения на группы, они позволят исключить превышение допустимых норм потребления мощности электроприборами;
• мощность должна быть равномерно распределена между всеми точками подключения, то есть отдельные группы не должны работать в режиме перегрузок;
• на каждую группу проводки нужно устанавливать качественные УЗО.

Как проложить кабель в деревянном доме

Существует несколько вариаций укладки кабеля

Кабель в доме прокладывается следующими способами:

1. открытым;
2. закрытым;
3. внутри строительных коммуникаций.

Открытый метод реализуется путём укладки проводов по специально установленным наружным изоляторам. При этом провод не контактирует с древесиной, за счёт чего обеспечивается высокий уровень пожаробезопасности. Крепление к изоляторам выполняется при помощи обматывания двух жил провода вокруг них. В результате обслуживание электрокабелей существенно упрощается за счёт обеспечения доступа к нему в любом нужном месте. Однако уложенная наружная проводка смотрится весьма неэстетично.

Закрытый способ подразумевает полностью скрытую укладку внутри стенового материала. Кабель полностью скрыт, поэтому внутри помещений можно создавать уникальный дизайн и не беспокоиться по поводу видимости электрокоммуникаций снаружи стен или потолков. Однако в таком случае трудно отследить и своевременно выявить все проблемы с проводкой. При коротком замыкании придётся искать место его возникновения и нарушать отделку стен.

Укладка кабеля внутри строительных коммуникаций предполагает использование коробов или гофрированных трубок. Это промежуточное звено между открытым и закрытым способами, так как с одной стороны обеспечивается доступ к кабелям, а с другой — имеется эстетичный вид. Прокладка внутри коммуникаций является наиболее предпочтительным методом с точки зрения электробезопасности, возможностей обслуживания и эстетичности вида.

Таблица 1. Подбор способов укладки электропроводки в соответствии с требованиями пожаробезопасности.

Тип проводов	Открытая укладка	Скрытая укладка
Без защиты, с изоляцией из сгораемых материалов	Монтаж на изоляторы с применением несгораемой прослойки	С подкладыванием несгораемых слоёв и наружным оштукатуриванием либо с круговой защитой трудносгораемыми материалами или оболочкой
Защищённые кабели в оболочке из несгораемых или трудносгораемых материалов	Непосредственно вплотную к деревянным стенкам	С прослойкой из несгораемых материалов
Защищённые и незащищённые провода в оболочке из трудносгораемых материалов	В коробах и трубах из трудносгораемых материалов	В несгораемых трубах и коробах с прокладкой несгораемой прослойки и оштукатуриванием.

Подбираем приборы и кабеля

Определиться с нужным кабелем можно и без заумных расчётов, просто воспользовавшись данными справочных материалов по электротехнике. Подбор сечения жилы проводится, опираясь на показатели предполагаемой нагрузки.

Уровень потребляемой мощности любого оборудования или приборов отображены в тех. паспортах либо эксплуатационных инструкциях. Ориентируясь именно на эти цифры, подбирается провод для проводки в деревянном доме с нужным сечением. Кабель ввода также подбирается путём суммирования мощностей имеющихся электрических приборов.

Основной и вводный кабеля, автоматический выключатель

При выборе кабеля для скрытой проводки в деревянном доме нужно учесть, что он бывает двух типов — общий (идет по зданию) и вводной (до автомата). Рассмотрим особенности для каждого варианта.

Основная разводка

Общий кабель подбирается с учетом нагрузок в помещении. При выборе нужно знать максимальную мощность (ток) электрического оборудования.

Так, при использовании кабельной продукции с медными жилами для сечения 1,5 мм. кв. номинальный ток равен 19 А (для напряжения 220 В и 4,1 кВ). При сечении 2,5 кв. мм. медная проводка выдерживает 27 А (5,9 кВт).

В редких случаях может потребоваться монтаж провода на 4 «квадрата». В этом случае номинальный ток равен 38 А, а мощность 8,3 кВт. При выборе сечения учитывается паспортная мощностью каждого электроприбора.

Наиболее востребованный тип кабеля для скрытой проводки — NYM (его особенности описаны выше)

Преимущества состоят в плотности, удобстве монтажа и наличии добавочной изоляции, что важно для деревянных домов

Минус — боязнь сильных изгибов, что может привести к повреждению. При подведении к розеткам применяется кабельная продукция с тремя жилами, что защищает от поражения электрическим током. Заземление также необходимо при использовании мощных прожекторов на территории участка.

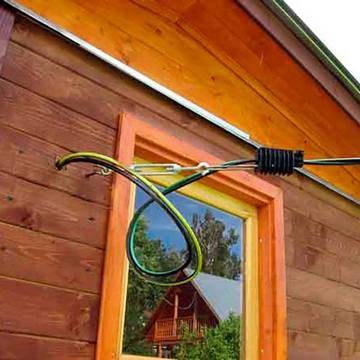

Ввод

При выборе вводного кабеля также учитывается мощность электроприемников. Эти параметры суммируются и определяется итоговый показатель, используемый при выборе сечения.

При замене скрытой проводки в деревянном доме нельзя забывать об обновлении вводного кабеля. Если сечения недостаточно, возрастает риск воспламенения дома.

При невозможности замены вводного кабеля своими руками нужно привлечь к работе специалистов. Как правило, работа выполняется при монтаже счетчика и его опломбировке.

Автоматический выключатель

Ошибка в выборе автоматических выключателей (АВ) также чревата последствиями. При покупке изделия нужно пройти два этапа:

1. Определение суммы мощностей электрического оборудования и расчет параметра предельного тока. Для получения нужного показателя (I) суммарная мощность делится на напряжение и косинус «фи» (0,8). К вычисленной цифре применятся поправочный коэффициент, равный 1,1. После выполнения расчета на руках максимальный параметр срабатывания автоматического выключателя. Как правило, АВ с номинальным током 25А хватает для небольшого деревянного дома.
2. Выбор вида автоматического выключателя. Здесь потребуется нижний порог тока КЗ. Для определения тока в 1-фазной цепи 220В необходимо 3260 умножить на сечение провода (кв. мм,), а полученное число разделить на длину кабельного изделия. Формула применяется для расчета наиболее длинного участка с минимальным сечением проводника.

Отношение тока КЗ и номинального I указывает на характеристику АВ. Оптимальное решение для скрытой проводки и деревянного дома — покупка автомата с характеристикой С.

Аппарат хорошо справляется с работой в цепях с разными электрическими потребителями.

Важный момент — число полюсов. Если в доме используется трехфазная разводка, применяется трехполюсный АВ, а для однофазной, соответственно, 1-полюсный выключатель.

Место монтажа вводного АВ — после счетчика электроэнергии. Все автоматы, в том числе питающие силовую и осветительную группы, устанавливаются в щитке на DIN-рейке (на автоматических выключателя предусмотрено специальное крепление). После установки АВ делается разводка по помещению.

При выборе вводного автомата нужно ориентироваться на максимальный ток, чтобы отсечка или тепловой элемент не срабатывали от рабочего I нагрузки.

Скрытая электропроводка в каркасном доме

Сегодня я коснусь простой, но очень важной темы – скрытая электропроводка в каркасном доме.   Почему именно скрытая? Потому что наружная не имеет никаких особенностей и выполняется так же, как и в любом другом доме. Все темы, связанные с электропроводкой, так или иначе вызывают множество споров

Возможно из-за того, что у нас каждый второй “электрик” и имеет свое особое мнение. Поэтому сразу же хочу предупредить: все, написанное ниже, исключительно мое личное мнение

Все темы, связанные с электропроводкой, так или иначе вызывают множество споров. Возможно из-за того, что у нас каждый второй “электрик” и имеет свое особое мнение. Поэтому сразу же хочу предупредить: все, написанное ниже, исключительно мое личное мнение.

В статье я не буду рассказывать о самом монтаже, так как по большому счету, даже скрытая электропроводка в каркаснике не сильно отличается от проводки в другом доме с пустотелыми перегородками – те же провода, автоматика, разбивка на группы и так далее.  По монтажу проводки своими руками есть уйма других, более специализированных ресурсов. Коснусь только особенностей применительно к каркасному домостроению.

Нормативы и правила

Это один из вопросов, о который было сломано множество копий.

В этой области творится обычный для нашей нормативной базы бардак. У электриков есть своя библия – ПУЭ (правила устройства электроустановок).  У каркасостроителей основным, да и по сути, единственным нормативным документом является СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом».

Так вот по ПУЭ, которое уже давно покрылось мхом и плесенью, каркасный дом принадлежит к деревянным и, соответственно, вся скрытая проводка в нем должна осуществляться в металлических трубах.

Не в ПВХ гофре, не в металлорукаве, а именно в цельной тонкостенной металлической трубе.

   Теперь представьте стоимость и сложность такого решения в современном доме квадратов на 200, где далеко не по одной розетке на комнату.

Если у вас много денег и много страхов, можете сделать проводку в трубе

То, что это требование безнадежно устарело, понимают даже пожарные, которые уже вполне спокойно смотрят и на гофру, и на металлорукав. Хотя и могут использовать это для “коррупционной составляющей”.

По СП все намного проще.  Цитирую:

13.5.

1 Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий в соответствии с рисунком *** Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.

13.5.

2 Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.

Собственно, обычный провод NYM или ВВГ-НГ удовлетворяют требованиям СП без каких либо дополнительных мер.  Так как это и есть провод в защитной оболочке, не распространяющей горение.

Типичная проводка по-американски: никаких труб и даже гофр

Кроме того в ПУЭ есть еще один момент:

Требования ПУЭ обязательны для всех организаций независимо от форм собственности и организационно-правовых форм, а также для физических лиц, занятых предпринимательской деятельностью без образования юридического лица.

Обратите внимание. Тут ничего не сказано про физлица, которые не занимаются предпринимательской деятельностью и делают проводку сами себе

Монтаж в доме

Выполнить проводку в доме своими руками при наличии минимальных познаний в электромонтаже несложно даже начинающему электрику. Сложность здесь кроется в правильном расчете сечения жил и параметров защитных устройств. Этот вопрос лучше доверить профессионалу. Если должных познаний в электротехнике нет, то проектировать электросеть себе в коттедж самостоятельно не стоит.

Перед монтажом проводки следует разметить местоположение электроприборов

Порядок действий

Электропроводка в каркасном доме монтируется в несколько шагов:

1. Производится разметка линий укладки проводов и мест под розетки, выключатели и распределительные коробки.

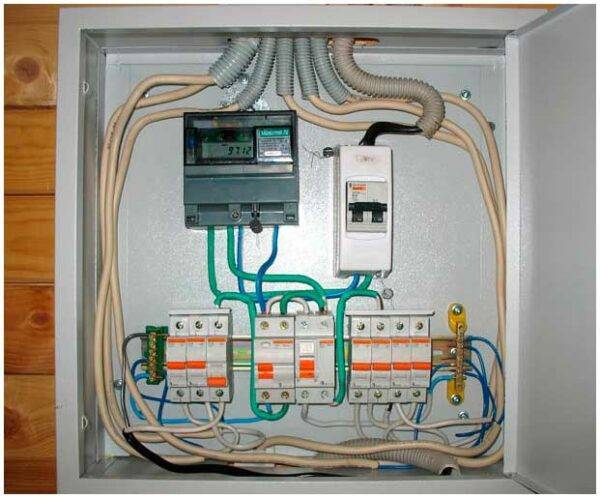

2. Собирается вводной щит с УЗО, дифавтоматами и счетчиком электроэнергии.
3. Выполняется просверливание деревянных перегородок и перекрытий в местах прохождения сквозь них кабелей.
4. По разметке укладываются защитные короба, трубы или кабель-каналы и в них протягиваются электрические провода.
5. Устанавливаются и подключаются выключатели с розетками.
6. Производится проверка сопротивления изоляции и работоспособности системы.

Выбирая провода и конструкции особое внимание уделите пожарной безопасности

Варианты соединения кабелей

Соединять проводку в каркасном доме рекомендуется с помощью пружинных или винтовых клемм. Этот вариант наиболее надежен и прост при самостоятельном монтаже. Пайку сделать сложнее, а скрутка по неопытности часто выходит не слишком долговечной.

Если провода приходится укладывать внутри стен каркасника или по ним за декором, то делать это следует исключительно с применением металлических труб. Скрытая схема электропроводки в частном доме, построенном полностью или в основном из дерева, должна реализовываться только таким образом. Использовать здесь гофры либо пластиковые трубки по нормам ПУЭ нельзя. Допустимы только трубы из стали, нержавейки или меди.

Заземление

Особое внимание должно быть уделено заземлению. Внутри дома оно делается посредством специального контура на отдельной шине в распределительном щите

А снаружи внешняя его часть выполняется в виде трех забитых в землю и соединенных вместе сваркой металлических уголков.

Схема расположения заземления в частном доме

Азбука работы: электропроводка в частном доме

В частном доме не обойтись без контуров, которые и питают электроприборы. Подходя ответственно к разработке схемы, сначала вам посоветуем продумать варианты с освещением, затем с установкой розеток (обязательно с учетом подключения бытовых приборов) и уж затем вы приблизитесь к отделочным работам. Каждый из установленных контуров идет с собственным автоматическим выключателем, а группа из контуров – с УЗО (это известное всем устройство защитного отключения). В свою очередь и выключатели и устройства контроля закольцовываются на специальном распределительном щите.

Как советуют опытные электрики, лучше заранее сделать большее количество контуров (можно на будущее «про запас»). Это еще и вдвойне удобно в том случае, если вам придется столкнуться с коротким замыканием – в других контурах проблем с электропотреблением не будет никаких. Так что для удобства и безопасности такое решение будет одним из самых предпочтительных.

Если у вас приборы будут достаточно большой мощности, например, электроплита, стиральная машина, холодильник, то вам понадобятся провода большого сечения, они подводятся отдельно. Напомним, что нагрузка на все без исключения контуры, отвечающие за питание трехфазного оборудования (на 380 В) в бытовых условиях дома не должна превышать показателей в 6 кВт, а те, что работают с приборами на 220 В –  2 кВт.

Советов мы можем дать вам множество, но основной и главный для всех времен и народов – не пренебрегать правилами вашей же безопасности! А это значит, что если надо сделать заземление, значит нужно его непременно провести! Если надо купить розетку определенного класса, отвечающего за безопасность во влажных помещениях (а желательно еще иметь и вентиляцию в ванной комнате), значит нужно ее приобрести и не жалеть потраченных денег. А теперь приводим основные тезисы работы с электропроводкой в частном доме.

• В случае, если вы решили установить электрический обогрев комнат, то вам понадобятся контуры, питающие радиаторы. При этом нагрузка на них не должна также превышать пограничных значений.
• Выбирая маршруты для проводки, нужно учитывать главное правило – нельзя укладывать по диагонали, а лишь по горизонтали и вертикали. Это касается не только стен, но и потолка, а также пола (мерьте хоть металлической линейкой, но обеспечьте).
• Схему имеющейся электропроводки лучше держать в наличии у себя дома – это позволит избежать повреждений кабеля при непредвиденном ремонте.
• В вертикальной плоскости обычно прокладывают проводку возле дверных проемов, а по горизонтали – на высоте полуметра над полом (это общепринятое правило).
• Проводку лучше всегда делать, чтобы она была с запасом, тогда при экстренной необходимости особых доработок не понадобится.
• Диаметр трубок для защиты кабеля выбирают, подсчитав необходимое количество одножильных проводов, собранных вместе.
• Диаметр с уже подсчитанным количеством одножильных проводов должен быть процентов на 20 больше, чем диаметр самого кабеля.
• Обеспечить безопасность в вашем доме можно при помощи гофротруб, которые, находясь под слоем штукатурки, значительно снижают шансы возникновения пожара.
• Специальные канавки под телевизионный или интернет-кабель также лучше сделать заранее во всех комнатах, даже если пока в них нет телевизора или компьютера.
• В ванной комнате нужно учитывать постоянную повышенную влажность, поэтому розетки должны быть определенного класса защиты и установлены в местах, где меньше вероятность попадания воды.

3 Варианты открытой проводки – как все сделать правильно

Открытую проводку можно выполнить нескольким способами:

1. 1. Жестким кабелем с двойной, а то и тройной изоляцией, который электротехническими скобами надежно крепят к стене, потолку. Выглядит такая проводка страшно, годится разве что для сарая.
2. 2. Витым кабелем на керамических роликах, подобно тому, как делалось это на деревнях в 60-е годы. Если дизайн дома в стиле ретро, то смотрится даже ничего.
3. 3. Укрытие проводки в гофрированную трубу. Некрасиво, часто труба провисает, собирается пыль, удалить которую полностью невозможно.
4. 4. Упрятать проводку в кабель-каналы или пластиковые коробы. С точки зрения надежности и эстетичности, это самый хороший вариант для наружной проводки.

Рассмотрим последовательно способ монтирования открытой проводки в гофре и злектротехнических коробах. Внутри каждой гофрированной трубы находится стальной провод, к которому цепляем конец кабеля и протягиваем его на необходимое расстояние. Концы кабеля и гофры соединяем, намотав изоленту, чтобы проводка не выскакивала из трубы при монтаже. Гофра крепится к стенам и потолку специальными крепежными элементами – пластиковыми клипсами. Их располагают одну от другой не более чем через 0,5 м, чтобы хоть какое-то время труба не провисала.

Дополнительную защиту кабелю придадут высококачественные коробы из пластика, обладающие огнеупорными свойствами. Вместе с коробами требуется приобрести комплект дополнительных материалов – уголков, стыков, заглушек. Производители коробов представляют изделия различных цветов, так что можно выбрать подходящий оттенок. Сопутствующая инструкция подскажет, как установить короба и поместить в них проводку.

Порядок соединения проводов

Правилами предусмотрено соединение проводов внутри монтажных коробок. Коробки устанавливаются в местах, где будут отводы от основного кабеля.

Провода соединяют такими методами:

соединение можно произвести с помощью самозажимных клемм (Wago). При этом способе достаточно снять 10 мм изоляции с провода. Клеммы подбираются согласно размеру сечения провода вместе с изоляционным покрытием;

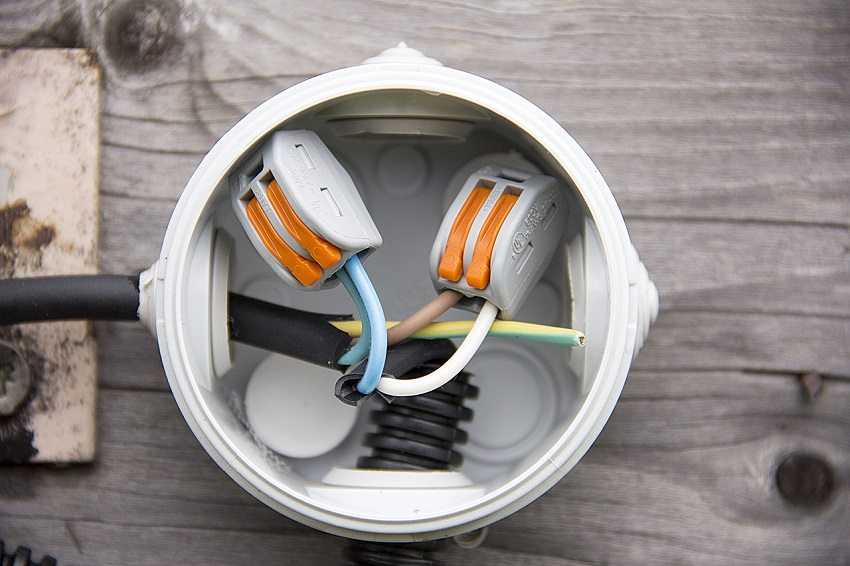

Соединение кабеля в распределительной коробке с помощью зажимных клемм.

• можно соединить провода с помощью изолирующих колпачков для скрутки. При этом способе изоляция снимается с провода так, чтобы длина оголенного отрезка не превышала длину колпачка. Внутри него имеется коническая пружина. Когда колпачок накручивается на скрутку — пружина надежно зажимает провод, а пластиковая оболочка обеспечивает изоляцию;
• соединение скруткой предполагает очистку проводов от изолирующего покрытия на 4 см и плотное скручивание. Все скрутки рекомендуется пропаять и обмотать изоляционной лентой.

На заметку! Количество соединений проводов в сети влияет на способность системы к переносу нагрузок: чем больше соединений, тем ниже нагрузочная способность.

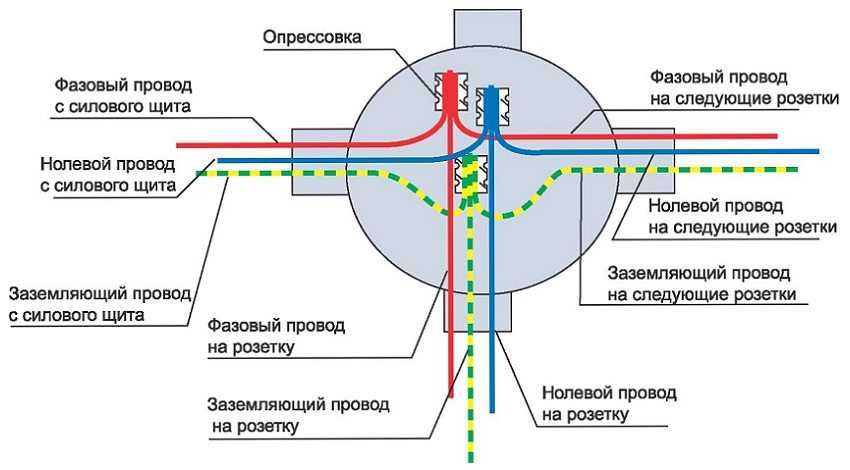

Схема соединения проводов в распределительной коробке под розетку.

При соединении проводов необходимо учитывать цвет изоляции. Красный, коричневый цвет изоляции — провода с фазой, синий, белый — нейтраль (ноль), желтый, зеленоватый — провод заземления.

Распределение нагрузки

Основные группы потребления

Равномерное распределение нагрузки между линиями необходимо для предотвращения их перегревания и отгорания контактов. Расчет проводится исходя из работы системы на проектной мощности не более 30 минут.

Для получения исходных данных следует воспользоваться такими рекомендациями по группировке потребителей в группы:

• однотипные изделия;
• суммирование показателей;
• выделение отдельной группы мощных изделий с продолжительным режимом работы.

После этого нужно провести распределение установок по линиям. На основании проведенных расчетов определяется количество направлений, тип автоматов, потребность в УЗО, сечение жил и виды розеток для каждого помещения.

Распределение электрической нагрузки в доме

Заключение: проверка и подключение

После того, как вкручен последний винтик, владелец дома вызывает специалистов электротехнической лаборатории. Они проверяют правильность монтажа, испытывают и выдают на руки протокол и акт проверки.

Если есть навыки электромонтажных работ, правильно составлен план, схемы разводки по каркасному дому, то до 95% работ можно выполнить самостоятельно. Специалисты советуют, даже самые незначительные (на первый взгляд) мелочи, последовательность действий, записывать на бумажку (или видео с комментариями). Так впоследствии можно восстановить в памяти ход работ, найти ошибку или проконсультироваться с электриками.
