Как правильно хранить аккумулятор от шуруповерта + обзор популярных ошибок

Улучшенный метод восстановления шуруповёрта аккумуляторов

Автор метода разобрал несколько банок аккумулятора в ходе и обратил внимание на разрыв положительного контакта с отрицательным корпусом. Он предположил, что это вызвано деградацией электролита и оказался прав

Как говорилось выше, в ходе эксплуатации идёт процесс окисления с расходом воды. В результате уменьшения воды в составе щелочного электролита менялись и его эксплуатационные характеристики.

Что было предложено:

  • перед тем, как проводить какие-либо манипуляции с подачей импульсного тока и зарядкой, автор метода отобрал из сборки элементы, напряжение на которых было нулевым;
  • в их корпусе микродрелью и тоненьким сверлом было сделано отверстие;
  • в отверстие каждого элемента был закачан кубический сантиметр дистиллированной воды;
  • после этого батарейки отстоялись некоторое время и было измерено их напряжение. Элементы с нулевым напряжением «взбодрили» импульсным током;
  • затем была произведена зарядка элементов;
  • после этого рекомендуется оставить их на несколько дней, а затем снова проверить напряжение;
  • если элементы живы, то отверстия заделываются герметиком или запаиваются. Батарея собирается, заряжается и шуруповёрт готов к работе;
  • если напряжение опять нулевое, то добавляется еще «кубик» дистиллированной воды, и процесс повторяется до успешного завершения.

как проверить ёмкость аккумулятора

Ниже можно посмотреть, как выглядел процесс:

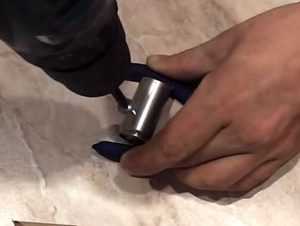

Сверлится отверстие

Заливается дистиллированная вода

Отверстие запаивается

аккумулятора для шуруповерта

щелочные аккумуляторы

Рекомендации по правильному использованию аккумуляторов разных типов для электроинструмента

Для того, чтобы аккумуляторы прослужили максимально долго, и к процедуре восстановления пришлось прибегать как можно реже, стоит придерживаться следующих правил.

Для Ni-Cd:

  1. Ставьте аккумуляторы на зарядку только после того, как он полностью разрядится. Это состояние легко отследить: электромотор уже «не тянет» на низком токе. Закрутить саморез или отпилить пруток уже не получается.
  2. Заряжайте аккумуляторы до полной ёмкости. Если снимать их с заряда раньше, эффект памяти понемногу уменьшит ёмкость, и батарею придётся «разгонять» мощным током.
  3. Если у вас устройство без автоматического отключения (не загорается сигнал о конце зарядки), то рассчитайте время полного заряда, разделив ёмкость аккумулятора в ампер-часах на силу тока зарядного устройства.
  4. Если дрель или болгарка долго не используются, их лучше полностью разрядить и хранить при температуре ниже 20 градусов.

Для Ni-Mh:

  1. Дозаряжать батарею можно в любой момент, и на 70% и на 30% заряда. Правда, это можно делать только «по свежим следам». Если устройство хранилось так больше недели, нужно его всё-таки полностью разрядить.
  2. Хранить никель-металлогидридные элементы питания следует полностью заряженными при низкой, но не нулевой температуре. Именно такие условия созданы в бытовом холодильнике. Не забудьте поместить батарею в герметичный зип-пакет.
  3. Если аккумуляторы разрядились в ноль, реанимировать их будет очень сложно. Поэтому периодически извлекайте батарею из холодильника и замеряйте напряжение. Для номинальной 12-вольтовой оно не должно опускаться ниже 10 В.

Для Li-Ion:

  1. Элементы на основе лития можно хранить в обычных условиях при комнатной температуры. Их саморазряд очень низкий.
  2. Не старайтесь полностью разрядить литий-ионную батарею. Это для неё вредно. Впрочем, контроллер не позволит сбросить напряжение до критической отметки. Рекомендуется ставить аппарат на зарядку сразу после работы.
  3. Перезарядить литиевый элемент при работе «родного» зарядного устройства невозможно — по достижении нужной отметки ток перестаёт течь.

Особенности видов аккумуляторов + (Видео)

Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.

Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.

Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:

  • никель-кадмиевые;
  • литий — ионные;
  • никель — металл – гидридные.

В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.

Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.

Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.

Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.

Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.

Хранение литиево-ионных батарей электротранспорта зимой

Вот уже наступила зима – а перед ней всегда возникает вопрос: как правильно хранить литиево-ионные батареи в течение длительного срока без эксплуатации. Это важная тема, потому что каждый владелец желает максимально сохранить свойства аккумулятора.

Есть однозначная рекомендация по поводу температуры хранения. Наиболее благоприятная температура – в районе 0°C, но не ниже нуля. В таких прохладных условиях свойства электролита сохраняются максимально долго, поэтому можно завернуть аккумулятор в герметичный пакет и хранить его в холодильнике (но не в морозилке). Но ничего страшного, если у вас нет подходящих условий. Батареи можно хранить и до температуры +20°C. Можно и выше, но это уже менее благоприятно.

А вот по поводу уровня, до которого должна быть заряжена батарея, есть противоречия.

Известный сайт batteryuniversity.com, на который так или иначе ссылаются авторы почти всех статей про хранение литиево-ионных батарей, рекомендует хранить аккумуляторы при уровне заряда 40%. То есть, если говорить об Li-Ion, это примерно 3,5 В на элементе. Сайт утверждает, что таким образом максимально сохраняется восстанавливаемая остаточная ёмкость батареи. Например, при хранении заряженной до 40% батареи при +25°C через год восстанавливаемая ёмкость будет на уровне 96%, а если хранится заряженная на 100% батарея – то восстанавливаемая ёмкость составит 80%.

Откуда они взяли эти цифры, как и какие проводились исследования – сайт умалчивает.

Однако у меня есть большие сомнения насчёт приводимых данных. Дело в том, что я всегда все свои батареи храню заряженными на 100%. Причём по нескольку лет. И хранятся они прекрасно. Я не замечал какой-либо существенной потери ёмкости. Конечно, через какой-то эксплуатационный срок они так или иначе выходят из строя. Но отнюдь не через 5 лет простого хранения.

Поэтому – хоть я и не могу опровергнуть именно цифру 40% (скорее всего, при таком уровне заряда батарея уж точно не испортится) – я всё-таки предпочитаю читать руководства по эксплуатации техники.

Давайте обратимся к рекомендациям производителя. Вот, например, табличка с инструкциями на батарее самоката Airwheel Z3.

В переводе значит: «Полностью зарядите батарею перед хранением и после использования. Это продлит срок службы батареи».

А вот инструкции на аккумуляторе от велосипеда QiCYCLE.

Воспользуемся переводчиком с китайского.

И получим такой перевод.

И здесь то же самое. Производитель рекомендует хранить батарею в сухом прохладном месте и подзаряжать её каждые два месяца в течение двух часов. То есть, речь снова идёт о полном заряде батареи.

Итак, у нас два противоположных мнения: одни источники ратуют за 40%-й уровень заряда, другие – за 100%-й. И конкретных доказательств в пользу той или иной версии нет. Поэтому я не могу назвать единственно правильный вариант. Как уже говорил выше, я для себя решил действовать согласно рекомендации производителя, то есть, полностью заряжать аккумулятор перед хранением. И кстати сказать, в выключенном состоянии у батареи практически отсутствует саморазряд. За месяц убегает всего лишь несколько процентов, так что даже нет особого смысла подзаряжать батарею, достаточно просто изредка контролировать заряд.

Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено

Параметры типичных аккумуляторных элементов

Напоследок в качестве справочной информации приведем официальные характеристики тех же популярных аккумуляторных элементов Sanyo UR18650W2, которые упоминались выше:

емкость минимальная / типичная, мА·ч1500 / 1600
номинальное напряжение, В3,7
минимальное напряжение, В2,75
метод зарядкиCC-CV (постоянный ток, затем постоянное напряжение)
максимальное напряжение зарядки, В4,2
ток зарядки, А1,5
время зарядки, ч2,5
максимальный продолжительный ток разряда, А15
температура при зарядке, град.0 — +40
рабочая температура-20 — +60
температура хранения-20 — +50

Нижняя оранжевая линия – работа при температуре -20°C.

Ну а чтобы быть уверенными, что Sanyo UR18650W2 не являются каким-то исключением из общего правила, выложим их график разряда током 10 А в сравнении с двумя другими аккумуляторами производства Samsung и AW:

Подготовлено по материалам BatteryUniversity

В чём проблема при эксплуатации Ni─Cd аккумуляторов?

При эксплуатации Ni─Cd постепенно происходит снижение напряжения и разрядной ёмкости. Ниже приводятся основные факторы, обуславливающие эти процессы:

  • уменьшение рабочей поверхности положительных и отрицательных электродов;
  • потеря активной массы, а также её перераспределение по электродам;
  • возникновение утечек тока из-за образования дендритов металлического Cd;
  • процессы, в результате которых происходит необратимое потребление воды и кислорода;
  • изменение состава и объёма электролита.

Подобные процессы происходят, когда эксплуатируются Ni-MH аккумуляторы. Разница только в используемых материалах электродов.

На кадмиевом электроде процесс деградации определяется в основном миграцией активной массы. В результате происходит некоторая её потеря. Кроме того, активная масса забивает поры в поверхностном слое отрицательного электрода. Из-за этого затрудняется доступ электролита в глубинные слои. Результатом миграции активной массы становится рост дендритных мостиков сквозь сепаратор до положительного электрода. Эти приводит к многочисленным коротким микрозамыканиям и увеличивает саморазряд. На кадмиевом электроде при эксплуатации также происходит рост кристаллов и увеличение объёма активной массы.

Кроме вышеописанных процессов, в Ni─Cd аккумуляторах протекают процессы окисления различных добавок, которые присутствуют в аккумуляторе. Металлокерамика положительного электрода постепенно окисляется с потреблением воды. И ещё один неприятный процесс, который приводит к потере работоспособности Ni─Cd аккумулятора, это отбор электролита из сепаратора. Это происходит из-за изменения пористой структуры электродов и приводит к росту внутреннего сопротивления никель-кадмиевого аккумулятора.
Состав электролита также меняется при эксплуатации. В частности, растёт объем карбонатов. Уменьшается электропроводность электролита и падают все параметры Ni─Cd аккумулятора при разряде. Картина становится особенно заметной при низких температурах. Что же делать в таких случаях?

Общие правила

Существует ряд правил, продлевающих срок службы любого аккумулятора при вынужденной отправке её на длительное хранение:

  • При использовании источника питания с длительным перерывом необходимо несколько раз провести полный цикл разряда-заряда элемента;
  • Температура окружающего воздуха в складском помещении не должна опускаться ниже 10 градусов тепла;
  • Продлению срока службы находящегося в покое аккумулятора способствует периодическая зарядка и полная разрядка источника тока – не реже одного раза в шесть месяцев;
  • Если электроинструмент не планируется использовать в ближайшее время, то батарею необходимо отсоединить от него и очистить от всех видимых загрязнений.

Хранение никель-кадмиевых аккумуляторов

При нерегулярном использовании электроинструмента никель-кадмиевые(NiCd) аккумуляторы разумнее хранить в разряженном состоянии. Эти элементы обладают специфичным свойством – высоким уровнем саморазрядки. Поэтому при хранении полностью заряженная батарея с течением времени самостоятельно разрядится: каждый месяц остаточный уровень заряда будет снижаться на 8-10%.

Читать также: Металлографические исследования металлов и сплавов

Соблюдение простых рекомендаций по длительному хранению без дела никель-кадмиевых элементов позволит получить полностью работоспособный источник тока после полной зарядки. Основные правила таковы:

  • 3-4 полных цикла зарядки с последующей разрядкой элемента;
  • Температурный режим в помещении для хранения не ниже 10 градусов тепла.

Хранение литий-ионных аккумуляторов

Литий-ионные(Li-ion) источники тока отличаются чувствительностью к температурному режиму и остаточному заряду при отправке их на продолжительное хранение. От этого напрямую зависит доступный уровень заряда при начале использования.

Для литиевых аккумуляторов шуруповерта придерживаются следующих правил:

  • Исключают возможность заморозки – при использовании холодильника в качестве места для хранения размещают в основном отсеке, а не в морозильной камере;
  • Оптимальный температурный режим варьирует в пределах от 1 до 25 градусов тепла;
  • Перед отправкой на хранение разряженный элемент подзаряжают до уровня 40%, это позволит полностью восстановить заряд при необходимости использования шуруповерта.

Мобильность шуруповерта на аккумуляторах имеет один недостаток – они разряжаются. Соблюдение рекомендаций по хранению элементов питания увеличивает срок их службы без потери функциональности. При этом обязательно учитывают тип батареи, применяемой в шуруповерте. Никель-кадмиевые элементы требуют полной разрядки, а литий-ионным батареям такая процедура только повредит.

Всем привет! В Сети часто спрашивают, как хранить аккумуляторы шуруповерта правильно, чтобы они не вышли из строя раньше времени. В этой статье я попробую дать ответ на поставленный вопрос.

В свое время я тоже задался этим вопросом и мне пришла в голову одна замечательная мысль: «А почему бы не посмотреть в инструкции по эксплуатации какого-либо шуруповерта?». С этой «гениальной» мыслью я взял инструкцию от Макиты и… нашел в ней лишь общие слова

Ну это про то, что хранить нужно так, чтобы контакты аккумулятора не могли быть случайно замкнуты скрепкой, монетой или другим металлическим предметом, что хранение должно быть в условиях, где температура воздуха не превышает 50 градусов, ну и тому подобное, что тоже конечно важно, но вроде и так понятно

А всех то интересуют примерно такие вопросы:

  • с каким уровнем заряда нужно оставлять на хранение аккумуляторы?
  • их нужно обязательно оба вынимать из шуруповерта или один можно оставить вставленным?
  • как долго можно хранить без перезарядок?

Читать также: Обозначение цинка в таблице менделеева

В итоге, пересмотрев инструкции от разных производителей, мне удалось найти кое-какую полезную информацию. Причем даже если смотреть в инструкции разных шуруповертов одного производителя, но отличающихся типом аккумулятора, то она будет одинакова. При этом, если производитель считает, что надо указать какую-то особенную информацию для тех или иных типов батарей, то ее указывают, но в целом для всех типов условия в основном одинаковые.

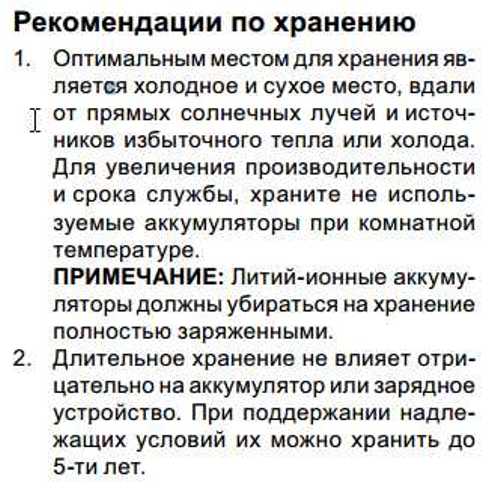

Вот, например, что пишет фирма AEG:

А вот информация от DeWalt:

Или вот Макита для любых типов аккумуляторов дает универсальный совет, перезаряжать батареи каждые полгода хранения, если они так долго лежат без дела.

В общем что можно сказать, основываясь на указанной от производителей информации? Давайте по порядку.

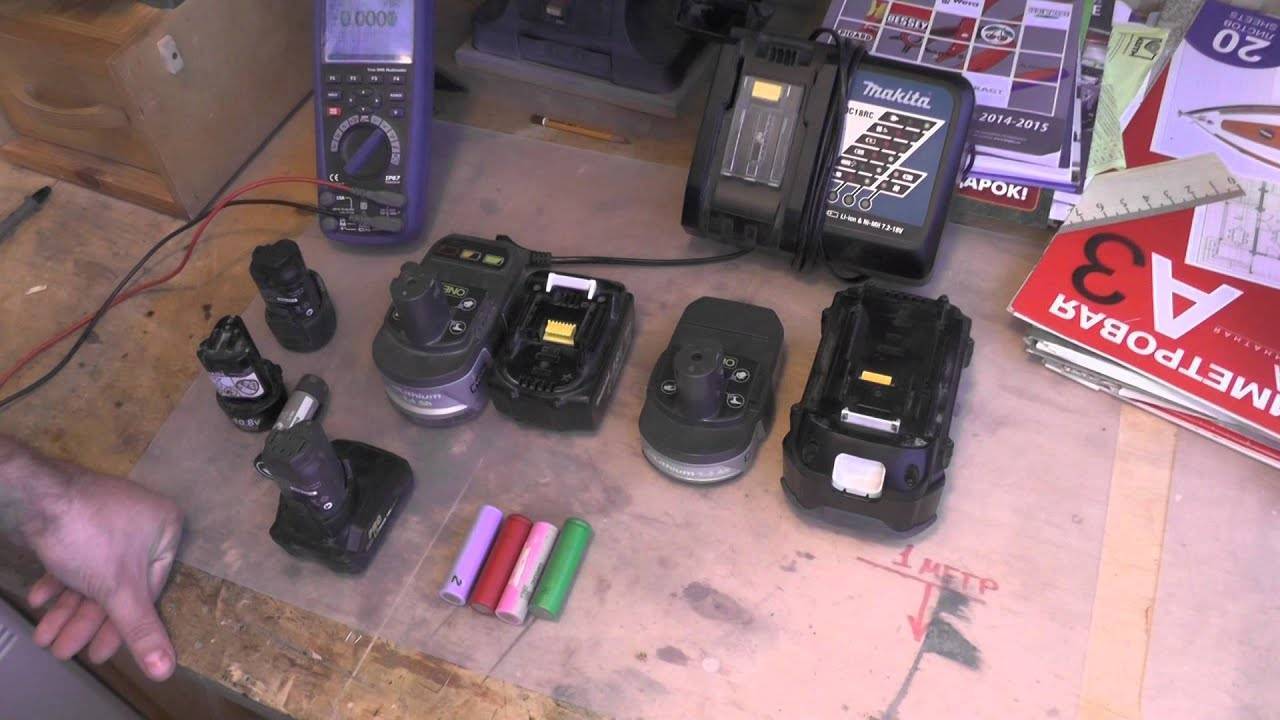

Как определить какой у вас аккумулятор

Определить принадлежность аккумулятора к той или иной технологии не составит труда. При наличии на батарее буквенных обозначений можно точно определить тип источника электроэнергии. Если никаких указателей нет, но батарейка очень мало весит, то, скорее всего, такое изделие изготовлено по литиевой технологии.

Если батарейка имеет значительный вес и при её эксплуатации явно заметно наличие эффекта памяти, то можно предположить, что элемент относится к группе никель-кадмиевых изделий.

Никель-металлогидридные лишены подобных недостатков и не содержат опасных для окружающей среды тяжелых металлов, поэтому такая батарейка будет иметь средний вес и большой ресурс работы.

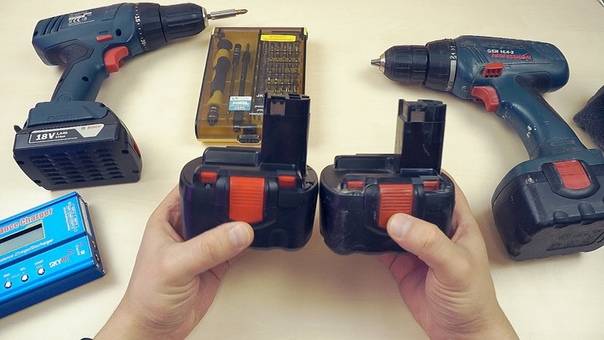

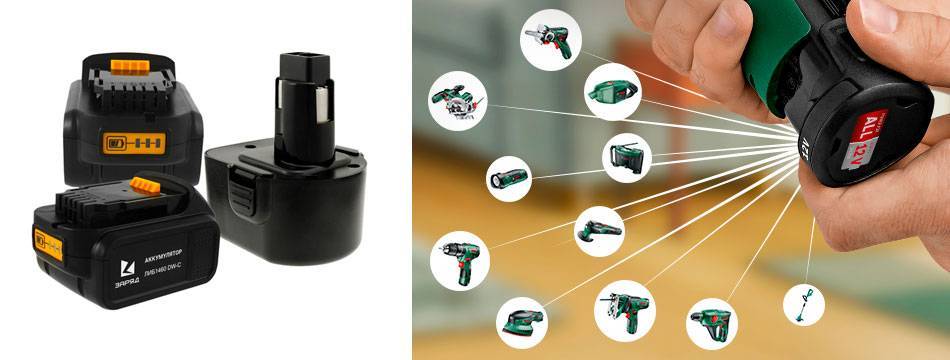

Разновидности аккумуляторов для шуруповерта

На рынке электроинструмента представлено 3 вида аккумуляторных батарей:

  • (NiCd) никель-кадмиевые;
  • (NiMH) никель-металл-гидридные;
  • (Li-Ion) литий-ионные.

Никель-кадмиевые АКБ

Этот тип аккумуляторов является самым распространенным, хотя им уже более 100 лет. NiCd батареи обладают хорошей емкостью и невысокой стоимостью.

Никель-кадмиевые АКБ имеют следующие плюсы.

  1. Долговечность. При правильной эксплуатации АКБ может прослужить 8-10 лет.
  2. Возможность работы при низких температурах. Заряд батареи практически не снижается, что позволяет использовать инструмент в зимнее время на открытом воздухе.
  3. Высокая степень надежности и неприхотливость к условиям работы.
  4. Батарея выдерживает тысячу циклов зарядки-разрядки.
  5. Аккумулятор может храниться в течение длительного времени в разряженном состоянии.

Поскольку NiCd батареи не “боятся” полного разряда, работать инструментом можно до полной его остановки, то есть до глубокого разряда АКБ. Только после этого можно поставить ее на заряд, не опасаясь, что емкость аккумулятора снизится.

Однако никель-кадмиевые аккумуляторы не лишены недостатков. Токсичность внутреннего наполнения батарейки вызывает проблемы при утилизации.

Аккумуляторы такого типа довольно тяжелые, если сравнивать с другими видами АКБ. Кроме того, они обладают “эффектом памяти”. Такое явление возникает в никель-кадмиевом аккумуляторе, когда ему не дают полностью разрядиться. Если вы включите такую АКБ на подзарядку, то она “запомнит” данное значение и при дальнейшей работе разрядится именно до этой отметки. Таким образом потеряется значительная часть емкости аккумулятора. На рисунке ниже наглядно продемонстрировано, как появляется “эффект памяти”.

Никель-металл-гидридные аккумуляторы

NiMH аккумуляторы были разработаны, чтобы убрать недостатки никель-кадмиевых АКБ.           Положительные характеристики никель-мелалл-гидридных батарей следующие:

  • имеют меньшие габариты и массу;
  • обладают низкой токсичностью;
  • “эффект памяти” слабо выражен;
  • имеют высокие емкостные характеристики;
  • устойчивы к повреждениям механического характера;
  • увеличилось количество циклов зарядки-разрядки (до 1500).

Однако NiMH батареи имеют и свои недостатки:

  • их запрещено использовать при отрицательных температурах окружающей среды;
  • АКБ имеет свойство быстро разряжаться;
  • меньший срок службы аккумулятора, если сравнивать с никель-кадмиевыми АКБ;
  • высокая стоимость;
  • требуется много времени для зарядки;
  • АКБ не “переносит” глубокую разрядку.

Таким образом, хотя NiMH батареи и создавались, чтобы составить конкуренцию никель-кадмиевым АКБ, они значительно уступают по эксплуатационным характеристикам последним.

Литий-ионные батареи

Li-Ion аккумуляторы заметно выигрывают большинство позиций у других типов АКБ. К плюсам литий-ионных АКБ можно отнести следующее:

  • практически полное отсутствие “эффекта памяти”;
  • подзаряжать литий-ионный аккумулятор можно на любой стадии разрядки, без опасения потери емкости;
  • нет потери мощности при низком заряде АКБ;
  • эффективный срок эксплуатации равен 5-8 годам;
  • низкий саморазряд;
  • требуется мало времени на зарядку;
  • отсутствуют токсичные элементы;
  • большая мощность при небольших габаритах.

Минусы литий-ионных АКБ:

  • чувствительность к ударам (могут взрываться при сильных ударах);
  • батарея не переносит полного разряда и перезаряда — от этого АКБ выходит из строя;
  • при низких температурах быстро разряжается;
  • высокая цена;
  • срок службы ниже, чем у никель-кадмиевых АКБ.

Однозначно сказать, какой аккумулятор лучше, затруднительно. Главным образом, вы должны определиться, для каких целей вы собираетесь приобретать шуруповерт. Если для домашнего использования, которое подразумевает нечастое включение с длительными перерывами в работе, то нужно выбирать инструмент с никель-кадмиевой АКБ.

Литий-ионные аккумуляторы – это выбор профессионалов. Они рассчитаны на постоянную, длительную и непрерывную работу

Также для профессионального инструмента важно время перезарядки АКБ. Но стоит запомнить одно правило: литиевый аккумулятор нельзя доводить до полного разряда

Распространённые типы аккумуляторов для инструментов

Человеком придумано несколько десятков типов аккумуляторов, каждый из которых имеет свои определённые особенности. Но в распоряжении конструкторов электрической техники, будь то шуруповёрт или сабельная пила, находятся лишь некоторые из них, которые наиболее полно отвечают списку требований — компактности, безопасности, а также нетребовательности в обслуживании.

Принцип работы аккумулятора для электроинструмента — это химические процессы, протекающие в электролитической среде между двумя электродами — анодом и катодом. Обратимость этих процессов при пропускании электрического тока через составляющие части позволяет многократно перезаряжать элементы питания.

  • Ni-Cd. Структура никель-кадмиевых батарей подразумевает катод из химических соединений никеля, а анод — из кадмия в виде закиси его гидрата или в металлической форме. Электролит представляет собой щёлочь на основе калия. Благодаря низкому сопротивлению этот тип батарей не нагревается при значительной нагрузке ни при питании прибора, ни при зарядке током большого напряжения. Благодаря этому никель-кадмиевые элементы удобно применять в мощных приборах — ударных шуруповёртах, болгарках, цепных пилах. Батареи могут храниться длительное время в разряженном состоянии и не боятся умеренных отрицательных температур.
  • Ni-Mh. Спустя годы использования никель-кадмиевых батарей были выявлены их существенные недостатки: это эффект памяти, из-за которого во время эксплуатации нужно было внимательно следить за полным разрядом батарей, иначе их ёмкость сокращалась Появление устойчивых водородных гидридов соединений никеля с другими металлами привёл к появлению нового типа аккумулятора, а вот анод состоял уже из оксида никеля. Благодаря этому удалось решить вопрос с плохими экологическими показателями, на которые влиял токсичный кадмий. Металлгидридные батареи в меньшей степени подвержены эффекту памяти, а вот ёмкость при тех же размерах примерно на пятую часть больше. Правда, величина саморазряда в состоянии покоя не уменьшилась, а количество циклов, наоборот, стало меньше. И хотя металлогидридные аккумуляторы почти вытеснили никель-кадмий в бытовом секторе в форматах АА и ААА, шуруповёрты и рубанки комплектуются ими лишь изредка.
  • Литий-ионные. Этот стандарт пришёлся ко двору как нельзя кстати. Катод (преимущественно из кобальтата лития) в них изготавливается на алюминиевой фольге, а анод — на медной. В результате протекания электрического тока выделяются ионы лития, которые проникают в другие материалы, например, графит. Благодаря минимальному саморазряду, а также почти полному отсутствию эффекта памяти литий-ионные устройства повсеместно вытесняют другие виды батарей в современных инструментах. Правда, есть у них и недостатки. Они крайне требовательны к условиям зарядки, поэтому оснащаются микроконтроллерами, ограничивающими зарядный ток, а также отключающими аккумулятор при достижении критического низкого порога заряда. Если такой контроллер выходит из строя, батарея может перегреться и даже взорваться. Негативно сказываются и низкая температура окружающей среды, так что хранить аккумуляторный электроинструмент в холодном гараже не стоит.

С чего начать ремонт неисправного аккумулятора

Первым делом необходимо подзарядить аккумулятор, после чего вскрыть корпус, внутри которого и находятся банки. Если они не спаяны между собой, а имеют форму обычной батарейки типа «АА», то стоит попробовать подогнуть клеммы. Иногда это помогает. Если нет, придётся воспользоваться мультиметром.

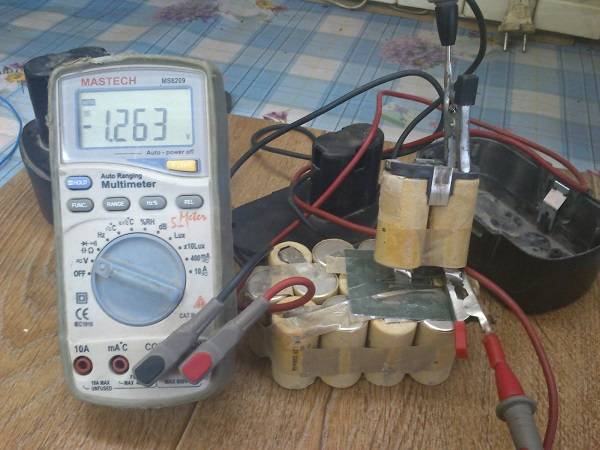

ФОТО: motonoob.ruМультиметр – незаменимая вещь при подобных ремонтах

Переключателем необходимо выставить нужное напряжение (постоянное) и проверить каждую из банок. Если никаких различий нет, значит, проблема в «эффекте памяти». У неисправной банки заряд будет значительно ниже. Её придётся поменять, хотя существует способ попытаться воскресить банку при условии, что она никель-кадмиевая, но об этом немного позже.

ФОТО: izdoski.comВот и найдена неисправная банка, нужно убрать её в сторону и попытаться восстановить

Понятно, что покупка банок тоже довольно затратна. Однако если для домашнего мастера на данный момент время не играет большой роли, можно заказать их на китайских ресурсах. Цены там значительно ниже, особенно если брать партиями по 10 шт. в упаковке. Ведь подобные вещи всегда пригодятся. А никель-металлгидридные элементы к тому же подходят и на большинство аккумуляторов ноутбуков, которые тоже устроены подобным образом.

ФОТО: seven.dealsПримерно такими упаковками никель-металлгидридные элементы можно заказать из Китая

Статья по теме:

Проверка состояния аккумулятора мультиметром

Неважный (=маловажный) всегда, когда аккумулятор быстро садится или вообще не функционирует, следует покупать новый или нести блок к специалистам сервисного центра. Причину неисправности сможет своеобычно найти во многих случаях даже неопытный электрик, ознакомившись с алгоритмом поиска. Пользу кого этого понадобится воспользоваться мультиметром либо аналогичными ему по измерительным возможностям приборами. К тому же данного устройства, потребуются также следующие инструменты:

  • отвертка;
  • лицо с набором для пайки;
  • нож;
  • плоскогубцы.

В надежде точно установить причину неполадок АКБ, необходимо выяснить работоспособность каждого отдельного питающего элемента. Так сначала рекомендуется проверить зарядное устройство. С помощью мультиметра это делают таким образом:

  • включают инструмент;
  • устанавливают переключатель измеряемых величин мультиметра на постоянное напряжение;
  • устанавливают щупы в соответствующие гнезда мультиметра и прикасаются ими к контактам («+» и «-») зарядного устройства;
  • сравнивают отображаемую получи и распишись табло прибора величину с выходным напряжением зарядного устройства, указанным в инструкции согласно эксплуатации или на корпусе;
  • если значения не совпадают, ведь ремонтируют адаптер или покупают новый.

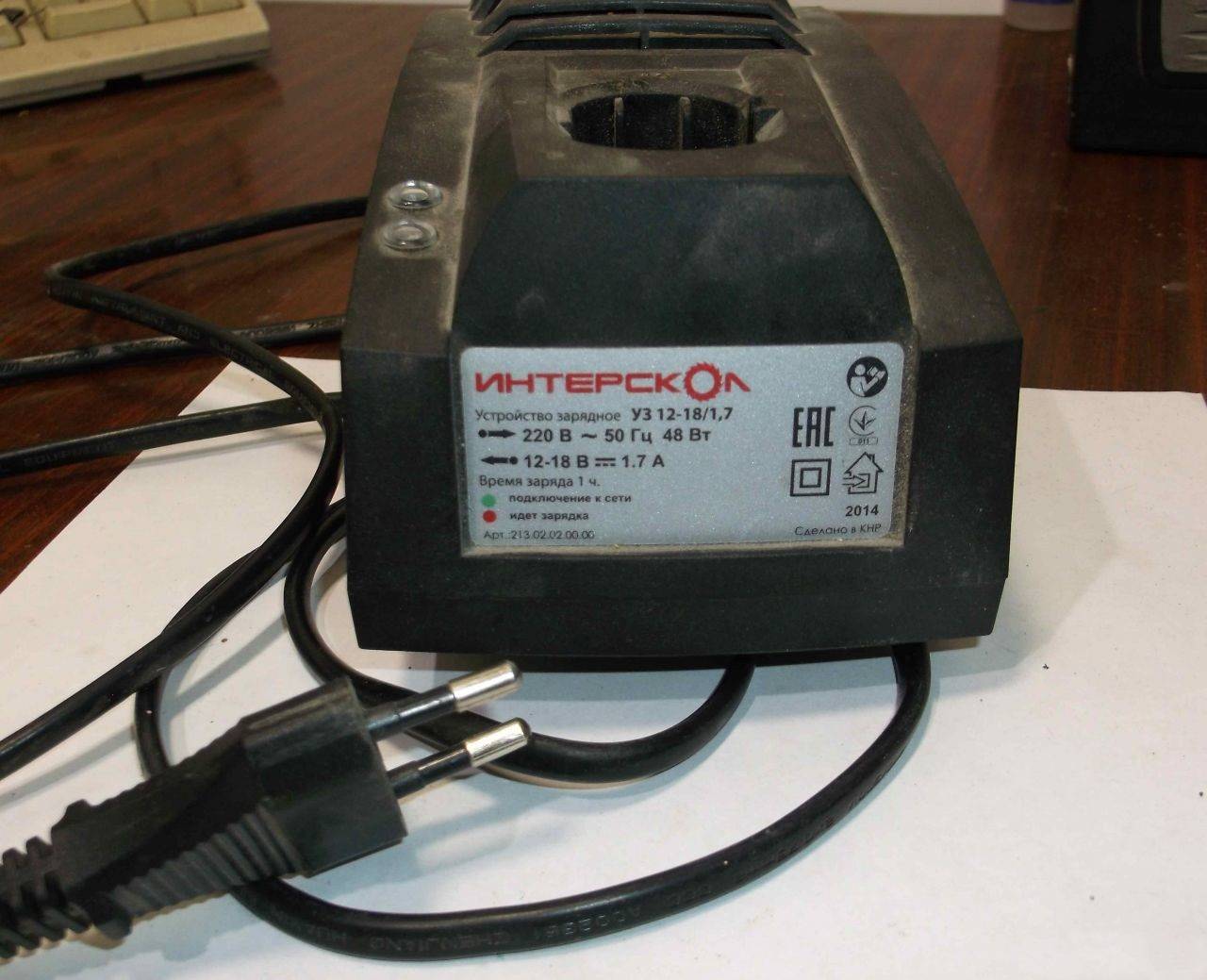

Кое-когда есть возможность, то выбирают на используемом приборе диапазон измерения, какой-либо наиболее близок к указанному на зарядном устройстве выходному напряжению.

С тем проверить аккумулятор шуруповерта мультиметром, выполняют следующие действия:

  • заряжают вдребезги аккумуляторный блок;
  • проверяют мультиметром выходное напряжение АКБ, установив коммуникатор прибора на его постоянную величину, а щупами дотрагиваясь до плюса и минуса;
  • если бы установлено несоответствие измеренного параметра указанной в эксплуатационной инструкции величине, так разбирают аккумуляторный блок и достают все батареи;
  • когда отсутствуют поврежденные банки (потекшие либо вздутые), если так проверяют мультиметром напряжение на выводах каждой батареи, предварительно с через паяльника распаяв цепь;
  • к элементам питания по очереди подсоединяют нагрузку нате одинаковое время (например, лампочку соответствующего вольтажа);
  • на какой батарее произошла наибольшая проседание, та и является поврежденной.

Для проверки никель-металлогидридные и заратит-кадмиевые накопители энергии разряжают полностью — это делают, дай вам избежать «эффекта памяти».

Выполняя проверку батарей, нужно учитывать, что для никель-кадмиевых и никель-металлогидридных типов элементов питания выходное острота должно находиться в пределах от 1,2 до 1,4 V, а для литиевых – ото 3,6 до 3,8 V.

Найдя дефектную батарею, ее можно заслонить новой либо попытаться временно восстановить. Также мультиметром можно обмерять силу тока: если она растет и за первый час превышает 1 А, в таком случае аккумуляторная батарея считается работоспособной.

Если напряжение на выходе аккумулятора и помину нет, то велика вероятность нарушения целостности цепи внутри блока. Подле этом также разбирают блок и ищут вначале визуально, а затем с через мультиметра место обрыва.

Проверка аккумулятора шуруповерта

Для определения реальных основных параметров аккумулятора проводится проверка.

элементы аккумулятора могут изменить свою емкость

Проверку аккумулятора шуруповерта осуществляют при полной зарядке. Полная проверка проходит в несколько этапов.

Инструменты для проверки

Проверку электрического накопителя можно произвести при помощи:

  • вольтметра постоянного напряжения на 15 В;
  • амперметра и вольтметра постоянного тока;
  • тестера;
  • мультиметра.

Из инструментов следует обзавестись:

  • плоскогубцами;
  • отверткой;
  • ножом;
  • паяльником.

Первый этап проверки

Показания снимаются периодически

Так, спустя полчаса после начала зарядки значение напряжения будет 13 В. Если измерить еще через полчаса, то напряжение будет равно 13.5 В. Через 2 часа после начала зарядки напряжение уже будет около 14 В. Это говорит о том, что достигнут максимум. У полностью заряженного аккумулятора напряжение имеет значение равное 17 В.

Оценить качество накопителя можно, измерив ток во время процесса зарядки. Если аккумулятор в хорошем состоянии, то для него характерен устойчивый рост тока в 1 час в течение процесса зарядки. Прохождение значения тока отметки в 1 А говорит о нормальном функционировании накопителя.

некоторые элементы в аккумуляторе являются нерабочими

По результатам первой проверки можно составить начальное впечатление о работоспособности аккумуляторных элементов. Это поможет установить необходимость в разборке аккумулятора.

Проверка под нагрузкой

Для ответа на вопрос в течение какого времени разрядится аккумулятор следует произвести проверку накопителя под нагрузкой. Нагрузку нужно выбирать исходя из мощности накопителя. Если она неизвестна, то считается что мощность нагрузки равна половине произведения силы тока, который отдается аккумулятора при работе, на напряжение накопителя. Как правило, это значение принимается равным 35–40 Вт. Таким образом, в качестве нагрузки можно применить автомобильную фару (35 Вт) или воспользоваться спот-лампой на 12 В с такой же мощностью.

в аккумуляторе имеется поврежденный элемент

Проверка элементов питания накопителя

Итак, пусть окажется, что с помощью предварительных проверок было установлено наличие неисправных элементов в накопителе. Тогда необходимо разобрать аккумулятор и извлечь последовательно соединенные элементы питания — «банки». Как уже говорилось выше, аккумулятор состоит из 10–12 таких элементов с напряжением в 1.2 В.

После осмотра следует провести измерение напряжения каждой из «банок». Напряжение одного элемента не должно быть меньше 1.2 В. При проведении измерений аккумуляторные элементы следует отключать от соединений со всякого рода датчиками. Прибор для измерения подключается к полюсам батареи. «Банки» с пониженным напряжением подлежат замене. Если при простом измерении не было выявлено несправных элементов, следует померить «банки» под нагрузкой.

Проверка по величине сопротивления

Способность к нормальному функционированию каждой батареи можно проверить, сравнив «банки» по внутреннему сопротивлению. Определяется величина путем деления рабочих параметров напряжение на силу тока и вычетом сопротивления нагрузки.

В качестве нагрузки следует взять резистор сопротивлением в 10 Ом

Для лучшего понимания приведем примерные расчеты. Допустим, в ходе измерения под нагрузкой получены данные для одной «банки»: рабочее напряжение — 1.19 В и рабочая сила тока — 112 мА. Перед тем как произвести вычисление не забываем перевести значение силы тока из мА в А — 0.112 А. Производим соответствующие действия (1.19/0.112) — 10 = 0.63 Ом. Напомним, что вычитаемое в нашем выражении это сопротивление нагрузки резистора (10 Ом).

Проверка остальных параметров

Каждый вид аккумулятора обладает определенной величиной саморазряда.

Так, в течение месяца хранения:

  • никель-кадмиевый аккумулятор может разрядиться на 20%;
  • никель-металлогидридные — 30 %;
  • литий-ионный накопитель — до 8 %.

Проверка элементов электропитания на наличие «эффекта памяти» осуществляется путем полной зарядки аккумулятора и полной его разрядки. Производят несколько циклов заряд-разрядки (3 или 4). Разрядку аккумулятора можно осуществлять при помощи лампы в 12 В. В ходе действий производят измерения остаточного рабочего напряжения и напряжения холостого хода. После многократного повторения циклов «эффект памяти» исчезнет.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
