Как крепить стропила: самые простые и надежные способы крепления

Крепим к коньковому прогону и между собой

Крепление стропил нужно делать не только в нижней части, но и наверху. Тут многое будет зависеть от типа самой системы.

Если используется наслонный вариант, то сверху крепление стропил будет производиться к коньковому брусу или прогону. В случае применения висячей системы, дела обстоят немного иначе. В этом случае крепить стропила нужно друг к другу.

А как правильно крепить стропила в верхней части? Какие методы тут можно использовать? На эти вопросы специалисты ответят следующим образом:

крепление можно провести путем врубки в полдерева. Такой способ применяют и в случае висячей, и при наслонной системе.

Чтобы крепить этим способом, необходимо сделать на краях стропил выемку на половину их толщины. Далее, эти участки соединяют друг с другом и производят крепление с помощью гвоздей или других приспособлений;крепление стропил между собой можно произвести и внахлест. Как правило, такой способ используется в случаях висячей системы.

При этом в качестве стропил должны использоваться толстые доски. Они просто накладываются друг на друга и закрепляются;привязать стропила к коньковому прогону можно подрезав их торцы. Именно такой способ используется чаще всего.

Для его исполнения стропила складываются внахлест. Затем делается ровный спил. В результате концы стропил будут идеально стыковаться друг с другом.

Видео по теме:

Существуют и другие варианты подобного крепления.

Например, некоторые специалисты рекомендуют применять систему «шип-паз». Но такой способ требует серьезных навыков в столярных работах. Поэтому его применяют не так часто.

Основные элементы стропильного каркаса

Стропильный каркас крыши дома – система взаимосвязанных опорных элементов из дерев или металла, которые придают конструкции форму, уклон, а также равномерно распределяют ее вес между несущими стенами. Его главным компонентом являются стропильные ноги, представляющие собой установленные под углом балки, которые соединяются попарно вдоль ската, образуя в верхней точке своего соединения конек. Существует две основных разновидности стропил:

  • Наслонные. Наслонными стропилами называют опорные элементы, которые в конструкции крыши имеют две точки опоры – на коньковый прогон и мауэрлат. Стропильная система такого типа используется в сооружениях, имеющих внутри одну или более несущие стены, на которые можно «наслонить» стропила. Такое крепление стропил позволяет разгрузить их за счет использование дополнительных вертикальных опор.
  • Висячие. Висячими называются элементы, которые имеют только одну точку опоры, располагающуюся там, где происходит крепление стропил к стене или мауэрлату. Стропильная система висячего типа испытывает нагрузку не только на изгиб, но и на распирание, поэтому она усиливается горизонтальными компенсирующими элементами (ригелями, затяжками, схватками).

Стропильная система двухскатной кровли

Общие рекомендации

При создании стропильной системы для крыши важно помнить следующее

  • Все деревянные элементы перед установкой обрабатывают антисептиком и огнеупорным составом.
  • Толщина любой деревянной части не должна быть меньше 5 см.
  • Стропила без стоек и подкосов не делают длиннее 4,5 м.
  • Мауэрлат должен располагаться строго горизонтально.
  • Стойки и подкосы рекомендуется делать максимально симметрично.
  • Нельзя добавлять элементы в рассчитанную стропильную систему — это может привести к появлению нагрузок там, где они не нужны.
  • В местах стыка дерева с каменной (кирпичной) кладкой нужна гидроизоляция.

Правильно сделанная стропильная система — это залог надежности кровли. Именно стропила принимают на себя весь вес материалов кровли и противостоят ветровым нагрузкам

Поэтому очень важно построить стропильную систему с соблюдением технологии

Обсудить статью на форуме

Обзор видов опорных узлов

Теперь попытаемся разобраться, какие же бывают узлы, что осуществляют опирание на мауэрлат. Отметим, что рассмотрение будет осуществляться по следующим критериям:

  • тип упора;
  • тип соединения;
  • наличие или отсутствие запилов.

По типу соединения

Если говорить о способах соединения, то следует понимать, что в случае железных соединений узлы будут жесткими и двигаться не будут никак. В то же время дерево имеет большую мягкость и динамичность. Данный материал может подвергаться деформациям, разбухать и рассыхаться. По этой причине профессионалы рекомендуют делать узлы опорного типа с учетом возможности смены древесной формы. Подобные узлы могут иметь соединения с различной подвижностью.

  • Нулевой. Подобное крепление будет жестким с 2 сторон, и примыкание элементов стыка будет плотным. Естественно, что какая-либо подвижность тут попросту исключена.
  • С первой степенью подвижности. В этом случае возможно вращение балки по кругу.
  • Со второй степенью. Возможно не только круговое вращение, но и даже смещение. Тут будет правильно установить салазки либо спецползуны.
  • Третьей степени. Здесь возможно любое движение – по горизонтали, вертикали и по кругу.

По типу упора

По этому критерию можно выделить для варианта механизмов:

  • наслонные;
  • висячие.

Первая категория имеет одну либо несколько точек опоры, помимо стен несущего типа. По этой причине часть нагрузки со стен, расположенных по бокам, исчезает. Тогда в качестве второстепенных подпорок применяются боковые стойки и «бабки», что подпирают собой конек и прикрепляются на балочных перекрытиях. А сами балки будут одновременно выполнять и затягивание конструкции, что также передает некоторую нагрузку со стропильного механизма на стены несущего типа.

Этот вариант стропил прикрепляется к мауэрлату обычно с применением соединений скользящего характера. Они могут двигаться при деформировании стен либо усаживании постройки, что дает возможность оставить крышу полностью целой

Это будет особенно важно сделать в новых строениях, ведь любое недавно возведенное здание точно даст усадку под воздействием колебаний температуры и подвижек грунта

Вторая категория стропил получила свое название из-за отсутствия каких-либо иных опор, кроме пары стен несущего типа по бокам. То есть, по сути, такая система как бы висит над внутренним пространством постройки. Тогда нагрузка от каркасной конструкции будет приходиться на мауэрлат.

Для фиксации подобного типа стропил применяют жесткие крепления, где отсутствует какая-либо свобода движения, ведь каркасная конструкция имеет лишь пару опорных точек. Данный стропильный механизм является распорным, так как оказывает серьезное давление на стены.

Чтобы убрать немного нагрузки со стен постройки, применяют различные допэлементы, позволяющие подтянуть механизм к коньковому бруску и осуществить равномерное распределение давления на стены. Если не применять допэлементы, то конструкционная надежность будет под большим вопросом.

По наличию запилов

Для соединения скользящего характера делать запилы на балках не обязательно. Тут достаточно будет обычного уголка. Как правило, подобный метод не используют на односкатной крыше, а применяют его для перекрытия крыши четырехскатного типа с не слишком большими пролетами.

Чтобы получить надежный опорный узел, можно запиливать опору либо формировать зуб блокирующего типа. Врезка производится на стропильной ноге на 25% толщины изделия. Отметим, что существует несколько методов создания выреза или запила:

  • крепление жесткого типа – здесь происходит работа на сжатие внутренней части балки, что является опорой;
  • крепление подвижного типа – оно получается, если вырез делается с внешней стороны бруса.

Можно ничего и не вырезать, а сделать такой упорный брус, который прибивается к балке. Еще один момент – вырезать что-либо следует не на мауэрлате, а на стропильных ногах. Вырезы на мауэрлате станут причиной существенного ослабления конструкции.

Крепление стропил к балкам перекрытия

Этот способ обычно используется на деревянных домах. Крепление стропил к балкам без мауэрлата не позволяет равномерно распределить нагрузки. Фактически это крепление стропил к стене, и давление на стены будет точечным. При составлении такого проекта обязательно нужно учитывать вес покрытия и снежного покрова.

Поперечные балки в такой конструкции делают выступающими за стену на ширину свеса. Карниз на фронтальном разрезе будет выглядеть как треугольник.

Самый надежный способ соединения стропила с балкой – паз/гребень и фиксация метизами:

  • при одинаковой толщине балки и стропила – перфорированной пластиной;
  • при разной толщине – уголком.

Некоторые рекомендации

Крепление стропил к коньковому прогону, мауэрлату или между собой – это важная задача. Чтобы выполнять такую работу правильно, следует воспользоваться следующими рекомендациями от специалистов:

Не важно, из какого материала выполнены стены дома, всегда нужно делать мауэрлат. Пеноблок, кирпич или что-то другое, все это не даст нужную горизонтальность. В результате крепление стропил будет делать сложнее

К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен

В результате крепление стропил будет делать сложнее. К тому же, мауэрлат позволит равномерно распределить нагрузку на стены. Исключение может составить только дом, который сделан из брусьев или бревен.

Но и тут без мауэрлата будет трудно обойтись, если самый верхний ряд уложен не строго по горизонтали.Если стропильные ноги сшиты из двух частей, то место соединение необходимо усилить. В этом случае под ним устанавливаются подкосы или стойки. В этом случае, для крепления дополнительных опор, можно использовать пластины различных видов.Если в стропильной системе не используется коньковый прогон (висячая конструкция), то верхнее место соединения фермы следует усилить.

В этом случае помимо обычного крепления стропил между собой применяются металлические уголки или пластины.Особые сложности может вызвать монтаж каркаса вальмовой крыши. Здесь, кроме основных стропил, применяются диагональные и нарожники. Именно с креплением их могут возникнуть трудности.

Диагональные стропила верхним концом крепят к торцу конькового прогона и с основной стропиле. При этом используют метод врубки. На самой диагональной стропиле следует сделать вырубки или набить специальные бруски.

К ним и будут крепиться нарожники.Если делается жесткое крепление стропил к мауэрлату с применением шаблона, то нужно быть внимательным. В первую очередь вы должны убедиться, что соблюдена и горизонтальность и вертикальность. Мауэрлат должен лежать ровно.

Сделав шаблон, не спешите делать спилы на остальных стропилах. Следует пройти по всем местам крепления. Это необходимо чтобы проверить идеально ли подходит шаблон.Делая монтаж, вначале ставят две крайние фермы, по обеим сторонам дома.

Затем между ними натягивают веревку. Она будет служить ориентиром, чтобы остальные стропильные пары крепились на одном уровне.Если используется способ с упорными брусками, то дополнительных элементов фиксации от опрокидывания делать не стоит. Но только в том случае, если крепление производится с двух сторон стропил.

Во всех остальных вариантах необходимы дополнительные приспособления, которые будут предотвращать опрокидывание.Скользящее крепление можно использовать не всегда. Так как снизу надежного упора не будет, то коньковый прогон должен быть обязательно. Поэтому такой способ крепления стропил к мауэрлату применяется только при наслонной системе.Еще один нюанс касается скользящего метода.

Если таковой применяется, то сверху следует крепить стропила с помощью шарнирного соединения. С его помощью можно погасить вертикальные нагрузки.Выбирая место, куда будет крепиться стропила, следует избегать проблемных участков. Это, главным образом сучки.

Место вокруг них достаточно непрочное. Если сюда произвести крепление стропил, то соединение будет ненадежным. Если на участке обнаружено место подверженное гниению, то такой деревянный элемент использовать категорически нельзя.

Видео по теме:

Многие специалисты советуют дополнительно скреплять места соединения стальной проволокой.

С ее помощью вся система будет более надежной. Кроме того, перед монтажом необходимо в обязательном порядке обработать все деревянные элементы специальными пропитками. Они предохранят всю конструкцию от возгорания, а также от плесени и жучков.

https://youtube.com/watch?v=d6BaQ6Q_-ogrel%3D0%26controls%3D0%26showinfo%3D0

  • 1poderevu.ru
  • dekormyhome.ru
  • kryshagid.ru

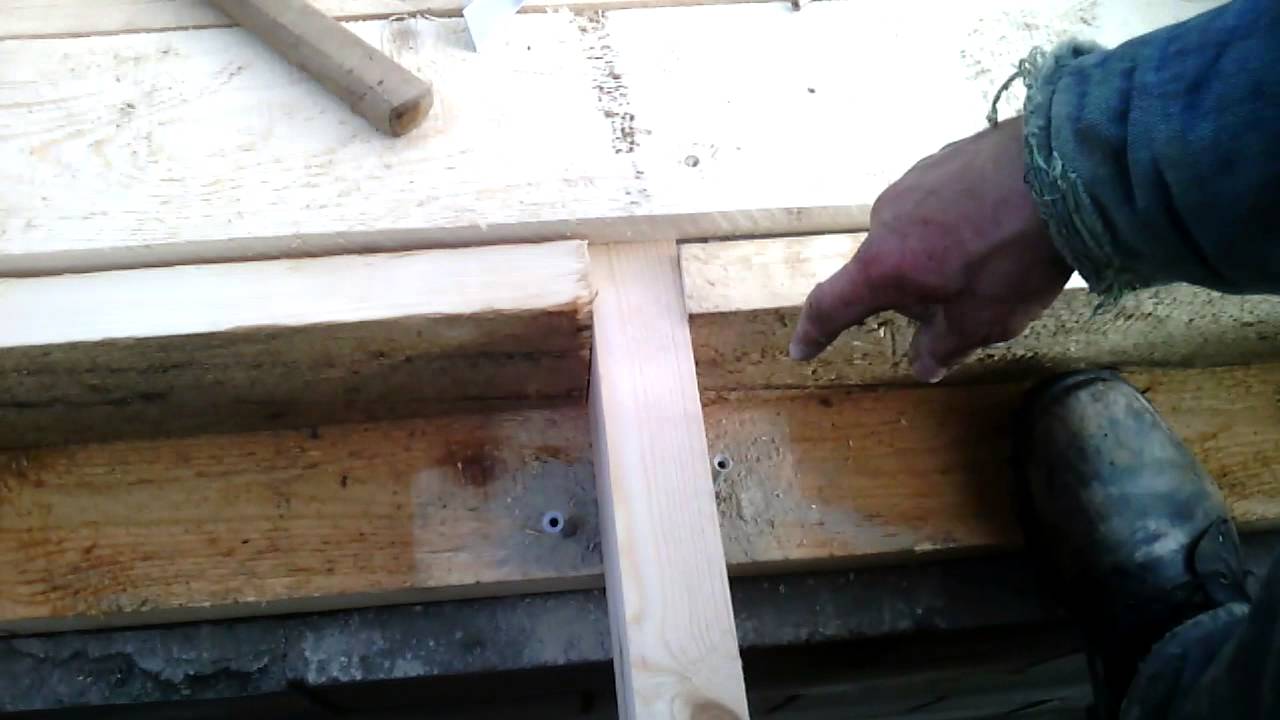

Крепление стропил к мауэрлату

Крепление стропил к стене чаще всего выполняется с использованием мауэрлата – специальной опорной конструкции, позволяющей равномерно распределить нагрузку от крыши на стены и фундамент сооружения. К мауэрлату стропила могут монтироваться двумя способами – при помощи жесткого или скользящего крепления.

При жестком методе крепления полностью исключается возможность каких либо взаимодействий (сдвигов, изгибов, поворотов) между соединенными элементами конструкции. Это достигается, если:

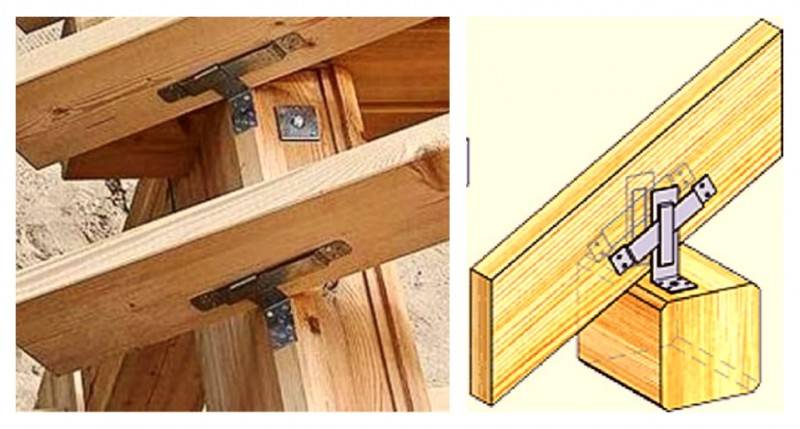

  • используются уголки для крепления стропил с подшивным опорным брусом;
  • выполняется запил (седло) на стропильной ноге с дальнейшим закреплением соединения скобами, гвоздями и проволокой.

В первом случае опора стропильных ног осуществляется с применением опорного бруса. Стропильная нога жестко упирается по линии давления, а затем фиксируется металлическим крепежом с установкой по бокам металлического уголка, препятствующего поперечному смещению.

Второй вариант крепления применяется чаще. В этом случае узел крепления стропил предусматривает использование гвоздей, которые забиваются с боков под углом по направлению друг к другу (внутри мауэрлата происходит скрещивание), а затем третий гвоздь вбивается в нижнюю часть стропила вертикально.

Скользящее (шарнирное) сопряжение элементов позволяют обеспечить стропилам возможность некоторого перемещения относительно мауэрлата в заданных пределах. Применяется несколько способов крепежа. Это может быть запил стропильной ноги с креплением на скобу, вертикально забитый гвоздь либо на два боковых, вбитых под углом. Также используются специальные скользящие крепления для стропил – «салазки».

Скользящее соединение преимущественно используется при строительстве деревянных домов из бревен или бруса. В этом случае исключается деформация стропильной системы при постепенной усадке дома. Скользящие соединения в узлах крепления стропил к стенам обеспечивают постепенную подстройку конструкции крыши под изменение геометрии сооружения. Остальные элементы кровли монтируются по стандартной технологии.

Крепление к коньку

Крепление стропил к коньку имеет свои особенности. Наиболее распространены три способа монтажа:

  • соединение стропильных ног встык;
  • крепление на прогон (коньковый брус);
  • соединение внахлест.

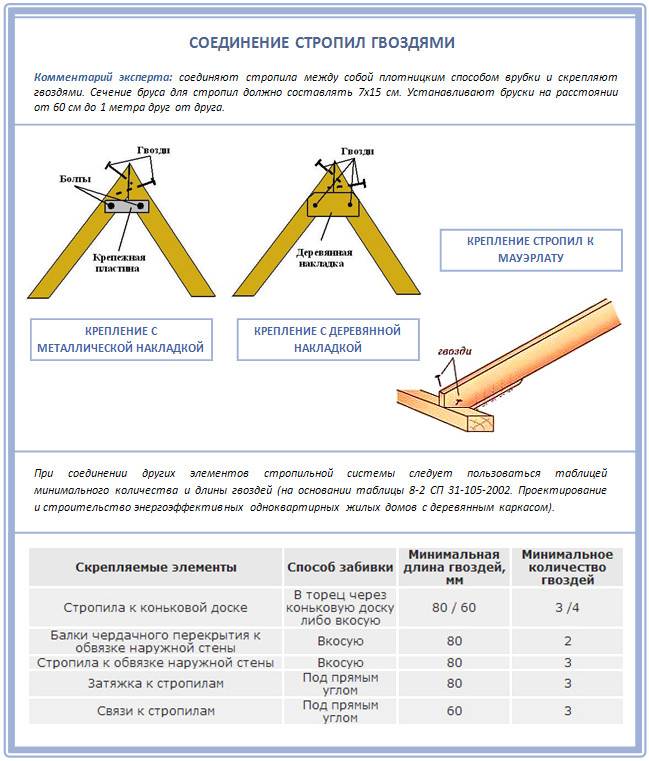

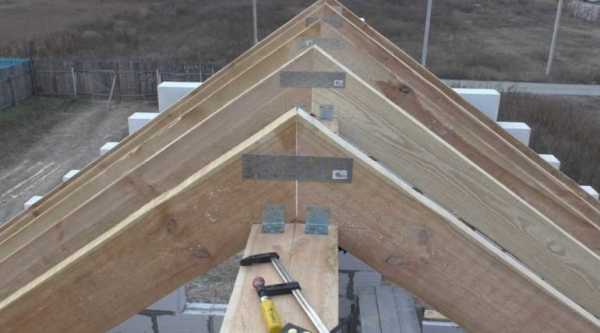

Соединение верхних частей стропильных ног встык между собой – простой и надежный способ монтажа. Верхний край каждого стропила следует обрезать под углом в соответствии с выбранным углом наклона скатов. Затем противоположные стропила необходимо соединить местами среза и скрепить двумя гвоздями от 150 мм. Гвозди требуется вбивать под углом с таким расчетом, чтобы части, вошедшие в противоположную стропилину, имели достаточную длину для обеспечения плотного крепежа.

Как укрепить стропила, соединенные встык? Для этого рекомендуется использовать металлические или деревянные накладки. Деревянная накладка крепится с обеих сторон стропильной пары в районе соединения при помощи гвоздей, металлическая – болтами.

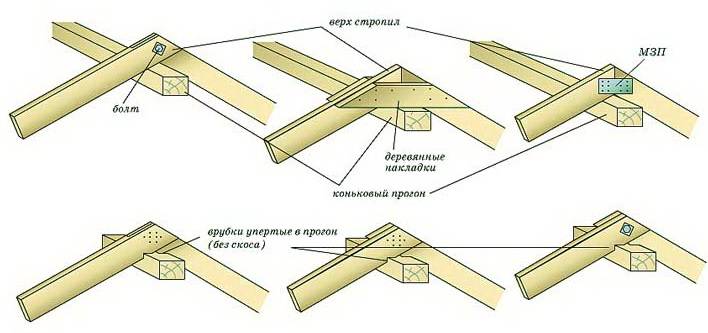

Соединение стропил на прогоне (коньковый брус) по исполнению схоже с первым способом. Таким же образом обрезаются стропильные ноги в верхней части, но монтируются по одной к горизонтальному брусу.

Соединение стропил внахлест подразумевает соединение стропильных ног не срезанными торцами, а боковыми плоскостями внахлест. Соединение выполняется с применением шпилек с шайбами или болтов. Соединение внахлест – наиболее простой способ монтажа стропильных ног.

Установка обрешетки

Надежность кровли в значительной степени зависит от правильно выполненной обрешетки. Она может быть сплошной или разреженной. Выбор типа и шага обрешетки зависит от используемого кровельного материала.

Обрешетка монтируется из бруска или доски, обычно необрезной. Брусок обычно крепится к стропильным планкам (контробрешетке) на один гвоздь в каждой точке крепления. Если обрешетка выполняется из доски, то к каждому стропилу доска крепится на два гвоздя, вбитых по краям.

Длина материала для обрешетки обычно меньше длины ската кровли. Правильное крепление обрешетки к стропилам подразумевает надежное сращивание досок или бруса по длине. Стык должен приходиться на стропилину, при этом гвоздями крепятся оба конца сращиваемых элементов.

Прежде чем приступать к монтажу стропильной системы рекомендуется выбрать оптимальный вариант, как закрепить стропила.

Наращивание стропильных ног

Для сращивания стропил и удлинения кобылками используются следующие способы:

внахлест. Длина нахлеста не меньше метра, гвозди забивают в шахматном порядке;

встык. Детали спиливают под прямым углом, стыкуют и фиксируют с обеих сторон деревянными накладками. Эти два способа применяются для плоской доски;

косым прирубом. Концы квадратных брусьев спиливают по диагонали, соединяют, фиксируют шпилькой насквозь. При сверлении отверстия под шпильку следите, чтобы не оставался люфт, из-за которого возникнет лишняя изгибающая нагрузка.

Вот так выполняется крепление стропил.

Если вы не уверены в собственных силах или у вас нет времени этим заниматься, обращайтесь к нам в СТМ-Строй. Мы установим для вас стропильную систему или выполним монтаж крыши полностью быстро, недорого и качественно.

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Рассчитать онлайн

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде. Задавайте вопросы, не стесняйтесь, я всем отвечаю — это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Как собрать стропильную систему

Наконец-то стропила готовы, и можно приступать к их монтажу.

Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.

Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.

Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:

  1. Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
  2. Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
  3. Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
  4. Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.

Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.

А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.

Закреплять стропильные узлы нужно при помощи:

  • Внешней прямой скобы.
  • Металлической угловой пластины.
  • Внутреннего металлического стрежня.

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.

Начнем с обзора проверенных дедовских методов:

Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:

Вот как им работать:

Более подробно:

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.

Еще один полезный мастер-класс:

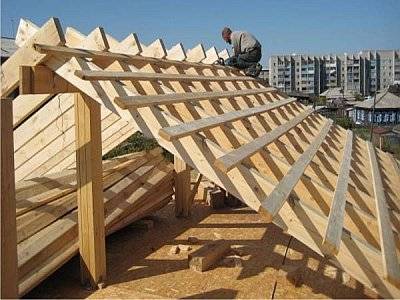

Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.

Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.

Остальное –дело техники:

Способы крепления стропильных балок

Как закрепить стропила на двухскатной крыше? Как сделать это правильно? Существует несколько популярных способов, помогающих закрепить стропила к мауэрлату, а именно:

  • Наиболее распространенным является метод врубки. Такой способ установки стропил является прочным и жестким, поэтому его применяют только в том случае, если двухскатная крыша монтируется на дом из кирпича, блоков и прочих подобных материалов. Вам предстоит поработать пилой или топором. На нижнем конце стропила делается врубка, которая по форме точно подходит под рельеф мауэрлата;
  • Еще один жесткий метод подразумевает нашивку опорного бруска. Такой метод фиксации стропил разумно использовать для двускатных крыш небольших хозяйственных построек. Для его исполнения понадобится одна толстая доска длиной около метра или две тонких. На них делается выпил с конфигурацией мауэрлата. После этого доски просто нашиваются сбоку стропил;
  • Закрепить можно и подвижным методом. Он часто применяется в деревянном строительстве. Такой способ позволяет «гулять» стропилам пока сам дом дает усадку. В этом случае применяются дополнительные приспособления. Одна часть скользящей опоры монтируется на стропила, а другая на мауэрлат. Такой способ применяется только в наслонных системах, когда в верхней части крыши имеется дополнительная опора в виде конькового прогона.

Кроме крепления стропильных балок в нижней части, их следует соединить и в верхней точке. Существует несколько типов фиксации. Самый просто способ – встык. Под нужным углом верхние концы стропильных балок отпиливаются так, чтобы они точно совпадали друг с другом. Затем они соединяются и скрепляются гвоздями и металлическими пластинами. Такой способ не очень надежный, поэтому применяется для двухскатных крыш небольших строений.

Самым надежным вариантом считается в полдерева, который лучше применяется, если для используется стропильный брус. На сопряженных концах делается вырубка на половину толщины. Далее они соединяются друг с другом и закрепляются гвоздями, хомутами или металлическими элементами.

Если двухскатной крышей покрывается деревянный дом, то верхние концы стропил нужно соединять подвижным способом. В этом случае их соединяют шарнирами. Это не даст стропильной системе покоробиться во время усадки стен из бревен или бруса.

Особенности различных стропильных систем

Вид стропильной системы выбирают исходя из того, как расположены несущие стены строения. Каждая такая система предполагает собственные дополнительные элементы, стягивающие или подпорные.

Наклонные стропила

Какими отличиями обладает система с так называемыми наклонными стропилами? Кроме основных несущих стен, она обладает еще одной (или даже не одной) опорной точкой. Благодаря этому, большая часть нагрузки со стен снимается.

В качестве дополнительных подпорных креплений используют боковые «бабки» и стойки, которые закрепляются на балки перекрытия и подпирают конек. Сами балки при этом также являются для конструкции затяжками, облегчая несущим стенам вес нагрузки стропильной системы.

К мауэрлату такие стропила крепятся обычно соединениями скользящими, способными при деформации стен или усадке сдвигаться, оберегая от повреждения конструкцию крыши.
Особенно важно это для только возведенных строений, так как любое новое здание под влиянием температурных колебаний и подвижек грунта непременно дает усадку.

Висячие стропила

Какие стропила получили название висячие?
Те, что кроме двух боковых стен, не имеют других опор. Другими словами, над внутренним пространством самого строения они как бы нависают.

Понятно, что в подобном случае основная нагрузка от всей кровельной конструкции приходится именно на мауэрлат.

Висячие стропила крепят к мауэрлату исключительно с помощью жестких соединений, полностью ограничивающих возможность движения: ведь каркасная конструкция обладает всего-навсего парой точек опоры. По своему строению система висячих стропил считается распорной – именно поэтому на стены приходится такое значительное давление.

Чтобы снять со стен какую-то часть нагрузки, используются специальные добавочные элементы (затяжки-ригели, подкосы и «бабки»). Они подтягивают всю систему к коньковому бруску, распределяя нагрузку на стены равномерно. Параллельно балкам перекрытия устанавливают ригели, с помощью которых стропила стягиваются меж собой.

Такие дополнительные приспособления обеспечивают конструкции большую надежность.

Несколько важных правил при закреплении стропил к мауэрлату

Чтобы соединения таких важных элементов были достаточно надежными, важно соблюдать разработанные специально для этого правила:

Односкатная крыша своими руками: пошаговый монтаж

При начале строительства любой конструкции нужно сделать проект или схему с размерами основных элементов. Расчёт материалов и необходимых крепежей производится на основании размерных данных. Для исключения потери времени в процессе нужно иметь запас 5-10% от объёма.

Порядок работ

Односкатная крыша проста в устройстве, но нарушение технологии монтажаможет повлечь выход из строя всей конструкции ипромокание теплоизоляции и потери функциональности кровельного пирога.

Крепление мауэрлата

Брус укладывается заподлицо к стене из кирпича или блока. Между вертикальными поверхностями и деревянным элементом нужно проложить слой гидроизоляции из рубероида. Крепление к стене проводится металлическими стержнями или анкерными болтами с шагом 70-100 см.

Все деревянные элементы конструкции перед установкой необходимо обработать антисептическими составами для исключения преждевременного разрушения.

Стропильная система

На мауэрлате делается разметка для фиксации стропильных ног, и вырезаются пазы под углом, равным углу наклону ската крыши, средний шаг составляет 80 см.

Пошаговая инструкция по устройству конструкции:

  1. Установка крайних стропильных ног в пазы на мауэрлате. Между ними нужно протянуть леску для выравнивания промежуточных конструкций. Укладка лежня для опорных стоек.
  2. Монтаж укосин на каждой стропильной ноге, стоек и стяжки между мауэрлатом и лежнем из доски или бруса.
  3. Установка ветрозащиты.
  4. Фиксация стропильной конструкции лагами и обрешёткой.

Крепление проводится металлическими уголками, саморезами, болтами и гвоздями для жёсткой фиксации или элементами для скользящей системы.

Монтаж обрешётки

Устройство основания проводится,исходя из выбора кровельного покрытия: для рулонных материалов шаг доски составляет 1,5 м, для шифера 1 м, под монтаж штучных элементов и металлических листов делается сплошная обрешётка. Брус или доска устанавливаются поперёк стропил и прочно фиксируются.

Если строится тёплая крыша – это будет основанием для кровельного пирога и нужна будет контробрешётка для фиксации покрытия.

Крепление утеплителя, пароизоляции, гидроизоляции

Устройство тёплой кровли достигается послойной фиксацией материалов на стропильной системе. При монтаже лучше применять два слоя пароизоляции. Нижний фиксируется на обрешётку, а второй над утеплителем – это минимизирует процесс образования конденсата на кровельном пироге.

Этапы создания тёплой крыши:

  1. Пароизоляционный материал раскладывается на обрешётке и крепится степлером.

Укладка гидроизоляционного слоя, который фиксируется на поверхности внахлёст 5-10 см. Материал не должен быть сильно натянут, нужно оставлять небольшое провисание для усадки.

Укладка утеплителя, начиная с нижнего отвеса к верхнему. Фиксация не проводится, но при сильном угле наклона кровли можно применить клеевые составы.

Крепление второго слоя пароизоляции с фиксацией степлером к стропильной конструкции..

Далее пирог зашивается контробрешёткой, которая будет основанием для кровли.

Крепление кровельного материала

От покрытия зависит количество и вид элементов для фиксации к стропильной системе. Независимо от вида материала, выкладку листов и размотку рулона начинают с нижнего яруса.

Крепёжные элементы для покрытий кровли:

  • ондулин фиксируется специальными гвоздями;

черепица крепится оцинкованными кляймерами или саморезами в местах с повышенной нагрузкой;

профнастил фиксируется кровельными гвоздями на верхней волне листа;

рубероид проклеивается на стыках мастикой и крепится на кровельные гвозди или саморезы с шайбами;

шифер фиксируется гвоздями и саморезами по верхней волне листа.

Классификация по типу ската

Второе разделение можно сделать в зависимости от того, как запроектирована линия ската. Виды здесь предполагают наличие двух вариантов:

  1. С прямыми скатами. Самый простой для выполнения способ. Позволяет выполнить работу без серьезных затруднений. Минусом такого варианта кровли своими руками является уменьшение пространства мансарды.
  2. С ломаными скатами. Такие виды кровли более сложны в выполнении. Предполагается наличие линии, по которой изменяется угол наклона. Угол наклона нижней части ската нужно сделать большим, чем у верхней. Таким образом получается поднять потолок мансарды и увеличить свободное пространство. Монтаж кровли осуществляется с установкой дополнительного ригеля в месте перелома.

Эти виды предполагают выбор между ними в зависимости от пожеланий будущего владельца здания.

Почему именно односкатная

Конструкция кровли из 1 ската имеет такие преимущества:

  • При постройке на односкатной крыше можно использовать любые виды кровельного материала. Потому что угол наклона может быть самым малым, можно строить практически плоскую крышу.
  • Парусность такой конструкции намного меньше чем у двухскатной. Такой вариант можно использовать в местностях с сильными ветрами.
  • Легкость при монтаже и эксплуатации. Построить ее можно своими руками.
  • Маленький вес по сравнению с другими видами кровли.
  • Для односкатной крыши можно сооружать скаты в несколько этажей. Такое решение придаст дизайна вашему дому.
  • Строительство односкатной крыши самое экономичное и не требует много времени.
  • В такой конструкции вода скатывается только на 1 сторону.
  • Кровля подойдет для постройки любого типа.

Как и любая другая конструкция, односкатная крыша имеет несколько минусов:

  • При маленьком угле наклона площадь чердачного помещения минимальна.
  • Имеет менее привлекательный вид. Что можно исправит при наличии фантазии дизайнера.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
