Двускатная крыша: схемы, проекты и пошаговая инструкция по постройке

Двухэтажные дома с красивыми двускатными крышами

Кровля двухэтажного дома должна пропорционально соответствовать всей постройке и не представлять собой массивную «шляпку» гриба-гиганта. Красивые крыши 2-х этажного дома с двумя скатами имеют дополнительное название щипцовых, и являются самым простым вариантом скатной конструкции. Простота монтажных работ значительно понижает цену строительства.

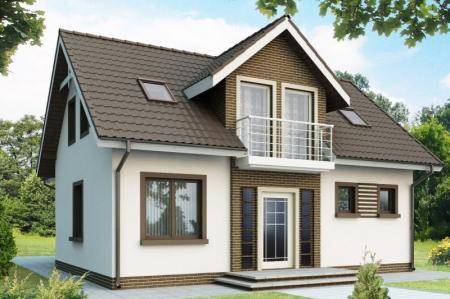

Двухэтажный дом с эффектной двускатной крышейИсточник veecart.ru

К плюсам установки двускатной крыши относится:

  • внушительность площади мансарды, где можно разместить кладовые пространства, предметы технологического оборудования или просто обустроить вариант жилого этажа;
  • качественная теплоизоляция нижних жилых помещений.

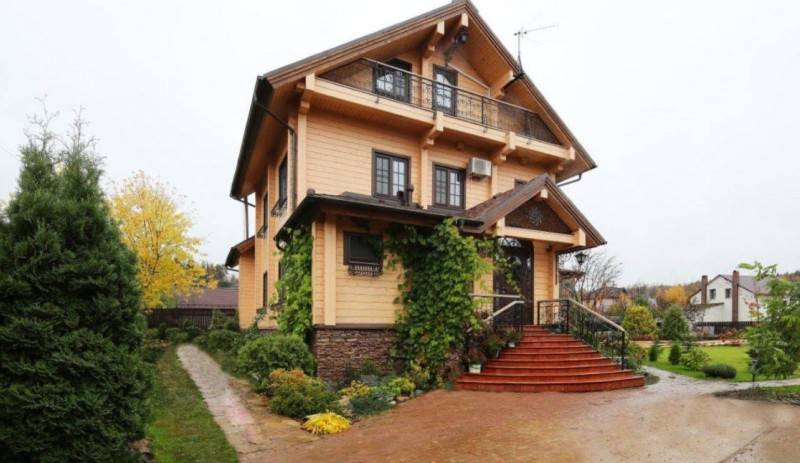

Вариант двускатной крыши двухэтажного домаИсточник m.realtai.ru

К минусовому варианту можно отнести значительную фундаментальную площадь строения, что, естественно, увеличит площадку кровельного покрытия.

Расчеты

От правильности расчетов зависит то, сколько лет крыша сможет прослужить, будет ли она качественной и надежной защитой дома от внешних воздействующих на нее факторов. Если кровельная конструкция имеет сложную форму, то нужно привлекать профессионала, так как самому расчет провести не получится. Для двухскатной крыши можно провести расчеты самостоятельно с помощью основных правил и формул.

В целом, лучше будет привлечь профессионала, способного проверить расчеты и их правильность. Специалист даст советы и подкорректирует расчеты в случае их ошибки. Для начала нужно определиться с углом скатов и выбрать кровельное покрытие.

Затем нужно взять во внимание ветровые и снеговые нагрузки, подсчитать их. Крыша с углом до 25 градусов имеет коэффициент перехода от снежного покрытия на крышу – 1

Для крыши 25-65 градусов – 0,7. Снежная нагрузка для регионов России варьируется от 80 до 330 кг/м^2. То есть при нагрузке на горизонтальную плоскость 150 кг/м^2 с крышей углом в 45 градусов нагрузка на крышу будет – 150*0,7=105 кг/м^2.

Также нужно рассчитать ветровую нагрузку и постоянную нагрузку в виде веса кровли (утеплителя, гидроизоляции, обрешетки, материала покрытия и т.д.). В конечном итоге считается общая нагрузка, включающая в себя как постоянную, так и временную. Исходя из конечных данных, выбирают сечение стропильных ног, их близость расположения друг к другу.

Прикрепление мауэрлата к стенам

Если дом деревянный, то роль мауэрлата играют брёвна последнего ряда с вырезанными в соответствующих местах пазами.

Посмотрите еще здесь!
  • Потолок с подсветкой своими руками: 85 фото лучших вариантов! Виды подсветки: споты и особенности их подключения, светодиодная подсветка, диодная подсветка, «звездное небо»

  • Сборка душевой кабины своими руками: сборка поддона, подготовка и монтаж стенок, монтаж портала. Все этапы сборки с фото

  • Как сделать вентиляцию своими руками — обеспечиваем свежесть в доме, создаем комфорт самостоятельно (фото + видео)

Если здание из кирпича или бетона, то последовательность действий следующая:

  • в двух крайних рядах кладки вбить стальные шпильки с нанесённой на них резьбой (шаг 1,5 м) по всему периметру;
  • проложить сверху два слоя рубероидной изоляции и зафиксировать их шпильками;
  • в балках проделать отверстия под шпильки и уложить их поверх коробки;
  • откалибровать при помощи приборов их положение;
  • надеть на шпильки гайки и надёжно закрутить;
  • брусья разметить под стропила и вырезать пазы.

Простая двускатная кровля

Проекты домов с двускатной крышей обычно подразумевают строительство прямоугольных форм. В регионах России такие дома обладают целым рядом значимых преимуществ на фоне других конструктивных решений.


Простая двускатная крыша Источник proekt-sam.ru

К основным достоинствам этого профильного решения относится:

  • аккуратность

    ипривлекательность внешнего вида;

  • достаточно простое

    устройство инезамысловатая стропильная система;

  • широкий выбор кровельного материала

    вследствие значительной надежности крепления;

  • качественная вентиляция

    чердачных помещений;

  • легкое освобождение

    поверхностей крыши от любого вида осадков по причине высоты углового ската, что к тому же значительно продлевает срок службы кровельных покрытий.

В зависимости от вида кровельного материала определяется уклон и высота коньковой опоры.

Небольшой одноэтажный дом с двускатной кровлей

Широким полем деятельности для предоставления проектов одноэтажного дома с двускатной крышей являются застройки садовых товариществ. Для временного проживания не требуется большая квадратура жилой площади и сравнительно недорогие проекты этих домов пользуются вполне заслуженным спросом, как оптимальный вариант решения проблемы.

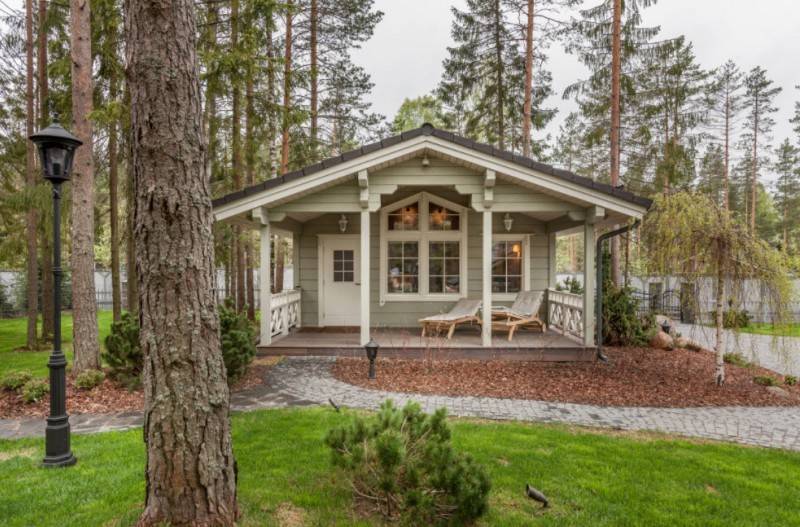

Одноэтажный дом с двускатной крышей Источник ek-dom.com

Представленный типовой вариант обладает минимальным количеством дополнительной площади, но весьма уютен. Одноэтажная постройка запроектирована на монолитном ленточном фундаменте:

  • с большим чердачным

    пространством;

  • с наружными и внутренними несущими стенами из ячеисто-бетонных

    блоков и утеплениемминераловатой ;

  • перегородками

    из пустотелогокерамического кирпича;

  • с кровельными перекрытиями из деревянных балок

    , предназначенными под метеллочерепицу.

Загородный дом с простой крышей и террасой

Достаточно непродолжительным летом в регионах России лучше всего наслаждаться в уюте крытых дополнительных пристроек своего дома. Варианты проектов одноэтажного дома с двускатной крышей и террасой предлагают весьма комфортные планировки с оригинальным архитектурным решением.

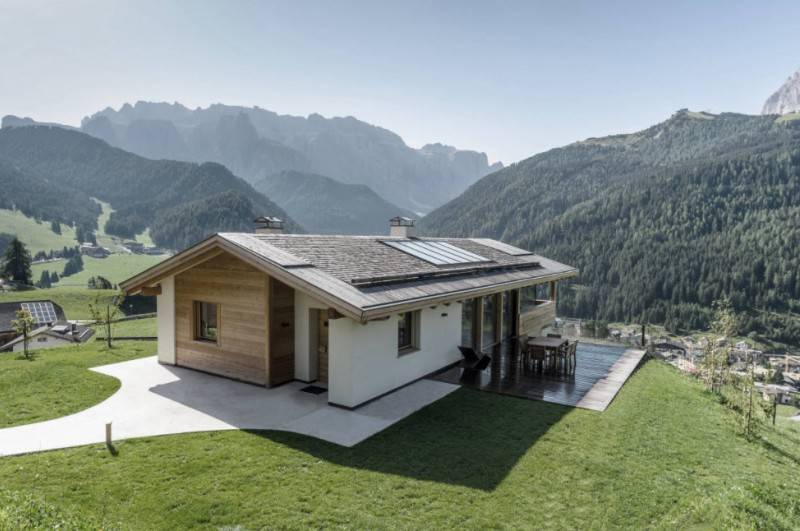

Одноэтажный дом с террасой и двускатной крышей Источник cusok.rumebas.ru.net

В подавляющем большинстве проектировка одноэтажного дома с прилегающей террасой включает второй выход из кухонного помещения, что создает дополнительные удобства. Расположение террасы одноэтажного строения, как правило, планируется с «глухой» стороны дома, противоположной главному въезду.

Плоская крыша

Этот вариант лучше применять для домов в стиле минимализма или хай-тека. Достоинства плоской крыши:

  • Можно создать кровлю, что будет активно эксплуатироваться, ведь здесь можно обустроить зимний сад, террасу или бассейн.
  • Для современных людей плоская крыша открывает новые возможности. Поставив ветровые генераторы, водяные насосы или солнечные панели можно не только активно использовать крышу, но и зарабатывать на ней.
  • Такая крыша проста в обслуживании.
  • Установка занимает мало времени, а провести ее монтаж можно самостоятельно.

Единственный недостаток – нужно создавать качественную и дорогостоящую гидро- и теплоизоляцию.

Разновидности двускатных крыш

На первый взгляд, может показаться, что конструкция кровли из двух наклонных плоскостей слишком заурядна и проста. Но это далеко не так – сегодня есть несколько стандартных вариантов интересного оформления таких конструкций, а также, существует масса авторских решений, разработанных профессиональными архитекторами под конкретный дом.

Можно отметить несколько несложных конструкций крыши из двух скатов.

Традиционная двускатная кровля

Представляет собой треугольник с двумя одинаковыми сторонами, которые и являются скатами. Скаты наклонены под одним углом, имеют равную длину и одинаковую площадь. Чаще всего такие крыши располагают над загородными домиками, садовыми постройками, гаражами и банями. Конструкция самая простая, возвести ее можно самостоятельно, без посторонней помощи и профессионалов.

Необходимо помнить, чем больше угол наклона ската, тем больше строительным материалов понадобится хозяину. Зато и защищать от дождя и снега высокая треугольная крыша будет лучше, а вот в регионах с сильными ветрами лучше не делать уклон больше 15- 20 градусов.

Двускатная крыша с террасой

Это отличное решение для загородных домов и небольших коттеджей. Построить такую кровлю можно и над уже существующим домом, и над жильем, которое только проектируется.

Воплощение такой идеи практически не отличается от строительства обычной кровли из двух скатов – с фронтона дома нужно установить ограждение и продлить доски пола второго этажа на террасу, а часть ската зашить вагонкой или другим обшивочным материалом на глубину ската.

Асимметричная кровля из двух скатов

Известно, что скат, наклоненный под углом в 20 градусов, воспринимает в два раза меньше нагрузки, чем 40- 45 градусная кровля, и, соответственно, на него в два раза сильнее давит ветер, чем на крышу с уклоном в 11 и меньше градусов.

Становится понятно, что использовать асимметричные крыши необходимо в местности с постоянным и сильным ветром, направление которого заранее известно. Примером может стать дом, расположенный между лесом и полем: со стороны открытого пространства (поля) монтируют пологий скат, а со стороны естественной защиты от ветра (леса) дом кроют отвесной крышей, скат которой имеет уклон более 40 градусов.

Разноуровневые двускатные крыши

Можно встретить и более интересную конструкцию ассиметричной кровли – когда скаты не только разные, они еще и располагаются на различной высоте. Этот вариант так же имеет практическое обоснование – разноуровневая конструкция позволяет облегчить давление крыши на перекрытия и несущие стены, разделяя нагрузку.

Как правило, такие конструкции имеют один скат, который существенно больше по площади, чем второй. Именно эту часть и опирают на выступающую несущую стену, перенося на ее вершину конек. Точкой опоры для второго, меньшего по размеру ската, становится балка, укрепленная на уровне перекрытия первой части дома.

Можно сказать, что разноуровневая двускатная крыша – это, по сути, две односкатных кровли, соединенных в единую конструкцию. Обоснованно строительство такой крыши над габаритными домами, где длина цельных стропильных ног была бы слишком большой, что существенно увеличило бы стоимость постройки.

Разные уровни кровли позволяют устраивать свесы, навесы, продлевать крышу на пристройки (гаражи, террасы, летние кухни).

Двускатные кровли с мезонинами, эркерами и слуховыми окнами

Такая конструкция уж точно не покажется скучной, ведь дополнительные элементы только усиливают ее эстетику и красоту. Эркеры – выступающие из кровли башенки с собственной крышей, напоминают об архитектуре прошлых веков, отлично выглядят на домах в классическом или готическом стиле. Внутри эркеров можно расположить столовую или комнату для гостей, так что, эта надстройка имеет еще и практическое назначение.

Для тех, кто мечтает о жилой комнате в чердачном помещении, отличным вариантом станет крыша с мезонином и слуховыми окнами. Выглядят дома с таким оснащением очень живописно, особенно приятно находиться под самой крышей в доме, окруженном лесом или горным ландшафтом.

С ломаными скатами

Такая конструкция тоже относится к двускатным крышам, выглядит она как пятиугольник. Эффект заключается в том, что верхняя часть кровли выполняется под одним углом, а нижняя – совершенно под другим.

Такой вариант считается наиболее приемлемым для обустройства под крышей жилой мансарды. Сопротивление снеговой нагрузке хорошее, ветру ломаная конструкция так же противостоит нормально. Конечно, увеличивается расход строительных материалов, что нужно учитывать.

Виды стропильных систем

Стропильные системы двухскатных крыш имеют отличия в опорных основаниях, в целом выделяют наслонную и висячую конструкцию стропил. Также можно выделить третий – комбинированный вариант, содержащий в себе обе стропильные системы.

Висячие стропила применяют в домах, расстояние между стропилами, которых меньше 6 метров, а наслонные применяют там, где присутствует несущая средняя стена или столбчатые опоры.

Несущие элементы двухскатной крыши – мауэрлат (брус, подкладываемый под стропильную ногу для распределения нагрузки) и стропильная система (стойки, стропильные ноги, ригели, подкосы и распорки, что были изготовлены из железа, железобетона или дерева).

Крыша террасы

Что касается крыши или навеса для террасы открытого или закрытого типа, то к ней не выдвигается особых условий, специальные сложные конструкции здесь также не нужны. При оформлении террасы зачастую используют односкатную или двускатную конструкцию крыши, так как они имеют ряд достоинств, среди которых:

  • Надежность.
  • Практичность.
  • Простота возведения.
  • Невысокая стоимость реализации проекта.

Если же финансовые средства позволяют пойти на смелые эксперименты, то можно сделать и многощипцовую или многоуровневую крышу, однако, особой надобности в этом нет. Все дело в том, что терраса – это обычная пристройка, летняя площадка, где можно и нужно отдыхать в теплое время года, поэтому создание сложных и дорогостоящих крыш себя не оправдывает.

Необычные сочетания односкатных крыш

Еще более нестандартные дома с двумя односкатными кровлями не соединенные между собой в коньке. Посередине между ними может располагаться терраса, либо небольшой проем. Такое решение добавляет в здание больше света. Расположение комнат компактнее


Две односкатные крыши с плоскостью между нимиИсточник huf-haus.com

Трехэтажный дом с односкатной крышейИсточник makemone.ru

Комбинация скатов крыши придает дому оригинальный видИсточник stroychik.ru

Дома с односкатными крышами смотрятся всегда современно и презентабельно, особенно если есть желание выделиться из окружающих построек.


Здание с двумя односкатными кровлямиИсточник servusbud.od.ua

И неважно большое это здание или нет, маленькие деревянные дома с односкатной крышей также смотрятся презентабельно. В следующем видео смотрите обзор проекта одноэтажного дома площадью 180 м² – из керамзитобетона, с фальцевой кровлей и двумя односкатными крышами не соединенными между собой

В следующем видео смотрите обзор проекта одноэтажного дома площадью 180 м² – из керамзитобетона, с фальцевой кровлей и двумя односкатными крышами не соединенными между собой

Обзор домов с плоской крышей для дома в следующем видео:

Заключение

Благодаря надежности и простоте, односкатные крыши все более охотно используются архитекторами при проектировании домов

Важно для создания проекта обратиться к профессиональному проектировщику, который сможет учесть все важные моменты. В результате получится элегантное и не похожее на всех сооружение, которое будет ярко выражать личность хозяев

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Достоинства и недостатки домов с односкатными крышами

Здания, в которых оборудуется крыша такого плана, имеют много положительных сторон.

Плюсы:

  • Если сравнить двускатные и более крыши с односкатными конструкциями, второй вариант экономичнее. На неё уйдет значительно меньше материала.
  • Крыша не очень сложная в монтаже.
  • Подходит для регионов с частыми и сильными ветрами.
  • Не сложная в уходе, при надобности легче будет сделать ремонт, потому что покрытие имеет один наклон и обычно с небольшим углом.
  • Во время природных осадков, вода, снег будут стекать в одну сторону, поэтому нужно будет оборудовать только эту сторону водостоком, снегозадержателем, но стоит учесть, что вся вода будет стекать именно на одну сторону. Поэтому оборудование должно быть усиленным.
  • Хорошие условия для установки солнечных батарей.
  • Если есть желание спроектировать мансарду с большими окнами, например как на фото, такого вида кровля хороший вариант.


Покатая крыша на мощных балкахИсточник houzz.com

Минусы:

  • Если в проекте крыша с небольшим уклоном, тогда необходима будет усиленная гидро и теплоизоляция.
  • Слабый уклон может стать причиной застоя снег на ней, и соответственно разрушения крыши.


Покатая кровля хорошо себя показывает в заснеженных местахИсточник stylemotivation.com

Монтаж стропил

Прежде, чем устанавливать стропила нужно закрепить мауэрлаты анкерными болтами, прикрепив их к продольным стенам дома. После этого нужно выбрать сечение стропильных ног, зависящее напрямую от длины ног, расстояние меж ними на этапе установки. Необходимо выбрать оптимальное, рациональное расстояние, чтобы количество отходов утеплителя было минимальным.

Порядок действий при установке стропил:

  • Необходимо сделать шаблон сбора стропильной фермы. Для шаблона достаточно взять две доски (длина одной из них должна быть аналогичной длине стропильной ноги), которые соединяют 1 гвоздем, с одной стороны.
  • Данная конструкция свободными краями укладывается на опоры туда, куда будут опираться стропильные ноги. Угол, что получился и будет углом наклона, который фиксируется гвоздями и поперечной перекладиной.
  • Теперь делаем второй шаблон для монтажных запилов на стропилах, лучше всего изготавливать его из фанеры.
  • Стропила получают монтажные запилы, после чего соединяют под углом наклона ската. Образовавшийся треугольник является стропильной фермой. Конструкцию ставят на крышу и скрепляют с мауэрлатом.
  • Нужно установить 2 крайних фронтона фермы, которые поддерживают подкосами, чтобы они были установлены и использовались правильно.
  • Нужно натянуть шнур между стропильными фермами, обозначающего место, где будет устанавливаться конек, а также с помощью него будет определяться уровень промежуточных стропил.
  • После этого поднимают и устанавливают еще ряд ферм, что должны располагаться на расстоянии не меньше 60 сантиметров один от другого.
  • Если конструкция крыши получается слишком большой, то ее нужно укрепить ригелем, подпоркой или подкосами.
  • Коньковый брус нужно устанавливать на специальные опоры, после чего к нему нужно прикрепить ряд стропил (коротких, диагональных и промежуточных).

Какой кровельный материал более привлекательный

Выбор кровельного покрытия чаще всего зависит от угла наклона крыши. Оттого вначале нужно выбрать оптимальный вариант покатости кровли. Считается, что самая большая снеговая нагрузка на крышу приходится при покатости скатов в 30°. Поэтому, чтобы кровля хорошо самоочищалась, угол наклона нужно делать не менее 45°.

Однако не нужно произвольно увеличивать угол наклона по принципу «чем больше, тем лучше». Не лучше. Особенно в регионах с изобилием порывистых ветров.

Но и уменьшать уклон не выход — ветер может подорвать кровлю буквально изнутри, пробравшись сквозь незащищённые стыки перекрытий. Так что выбирать форму кровли нужно, учитывая климатические условия конкретного региона, предварительно рассчитав угол наклона по формуле: длину конькового хребта делят на ½ ширины дома и умножают на 100. Полученный результат и будет искомым углом наклона.

Ветровые нагрузки зависят от наклона скатов

Видео: как сделать правильный выбор укрывного материала

Итак, кровельное покрытие — какое лучше:

  1. Шифер — недорогой кровельный материал. Его используют при покатости 13–60°. При меньшем наклоне в местах стыков будет просачиваться вода, приводя в негодность и без того не слишком долговечное покрытие.

  2. Керамическая черепица — красивый и благородный укрывной настил, который укладывают при покатости скатов в 30–60°. Если угол наклона меньше, тогда делают дополнительное проветривание и гидроизоляцию кровли.

  3. Металлочерепица — самый, пожалуй, оптимальный вариант покрытия. Подходит практически под любую форму кровли и к тому же не имеет максимального значения величины покатости, а минимальное равно всего 15°. Поэтому это кровельный материал так популярен.

  4. Битумная черепица — красиво смотрится на необычных по форме крышах с дугообразными элементами и углом наклона меньше 12°. Максимальное значение покатости не лимитируется.

В отдельную группу стоит выделить прозрачные кровли — внешне невероятно красивые, но и затрат на обустройство потребуют немало.

Прозрачная крыша, пропускающая свет и воздух, станет визитной карточкой дома, придаст ему хрупкость, утончённость и неповторимость

Ну и, конечно же, крыши премиум-класса:

  1. Титан-цинковые — крыши натурального серого цвета, которые гармонично сочетаются с природными отделочными материалами фасада — камнем или деревом. Срок службы такой кровли составляет более 100 лет.

  2. Медные кровли — единственные в своём роде, которые с годами становятся только лучше. Непревзойдённые по красоте, благородству и долговечности медные крыши прослужат столетия.

Преимущества медных и титан-цинковых крыш:

  • престижные с высокими эстетическими показателями;
  • экологически чистые и пластичные, благодаря чему такими покрытиями можно настилать любые контуры и формировать самые невероятные конструкции;
  • не нуждаются в специальном обслуживании и покраске;
  • отличаются естественной антикоррозийной защитой за счёт образования патины (окисной плёнки);
  • лёгкие, удобные в монтаже — крепятся к основанию с помощью фальцев, а не гвоздей;
  • выдерживают температуру без потери своих качеств до +150 °C;
  • переносят морозы до -70 °C, поэтому широко используются в северных районах;
  • монтируются на крышах любого уклона;
  • долговечные — срок службы до 150 лет.

Видео: медная кровля — элиту видно издалека

Нельзя не упомянуть о камышовом покрытии, которое способно так же, как медное и титановое, с годами менять цвет, сливаясь с ландшафтом.

Камышовые крыши с каждым годом становятся более популярными

И если раньше считалось, что камыш — удел бедняков, то теперь этому экологически чистому, тёплому и долговечному природному материалу отдают предпочтение в основном люди состоятельные.

Видео: очаровательные соломенные крыши

Крыши-хамелеоны — так их называют в народе — сказочно красивые, надёжные, уютные и неповторимые.

По конструкции

Для начала разберёмся, какие бывают крыши по своей конструкции и какой у них может быть дизайн, а тогда уже будем углубляться в дебри разнообразных кровельных материалов.

Односкатная

Самый простой вариант — это односкатная крыша. Она почти всегда предусматривает компактную, двухэтажную постройку (на одноэтажных зданиях один скат выглядит убого), которая будет удачно смотреться в качестве загородного дома.

Единственный недостаток подобного выбора – это некоторый официоз и дороговизна. Посмотрите на следующие фото:

Ну не сделаешь такие домики с бюджетных материалов, а если и сделаешь, то выглядеть это будет как обыкновенный сарай.

Двускатная (щипцовая)

Самая распространённая для одноэтажных построек кровля — это, конечно, щипцовая или двухскатная. В советское время такими было застроено больше 50% частного сектора, да и сегодня этот проект в фаворе не только среди дачного, но и коттеджного строительства.

Противники данного варианта обвиняют его в шаблонности и излишней простоте, мол подобный выбор способен превратить дом в курятник, но посмотрите на следующие фото, возможно, именно в простоте и есть счастье?

Неужели данные проекты смотрятся скучно и однообразно?

Четырёхскатная (вальмовая)

Отличительной чертой вальмовой крыши есть отсутствие на ней фронтонов, которые тут заменены ещё двумя треугольными скатами. При таких раскладах стропильная система выглядит следующим образом:

Это, конечно, “ворует” у чердака полезную площадь, но позволяет разнести снеговую нагрузку на весь периметр дома, а не только на две несущих стены. Именно этой особенностью пользуются жители тех регионов, где дуют сильные ветры или проходят обильные снегопады.

А вот так четырёхскатная крыша выглядит сегодня:

Немного напоминает домики из горных деревушек, не правда ли?

Полувальмовая

Но если откровенно, у нас климат более щадящий, а потому четырёхскатную крышу в чистом виде строят нечасто, обычно заказывают две её более распространённые вариации, это:

Полувальмовая двухскатнаяПолувальмовая четырёхскатная

Как вы могли заметить, у первой, от классической вальмовой сохранился только небольшой верхний треугольник ската, у второй, наоборот, это место занимает часть фронтона. И в том и другом случае данный приём значительно расширяет простор для фантазии архитектора.

Посмотрите на эти шедевры современного дизайна, ведь, правда, замечательное воплощение идеи?

Мансардная

Однако у всех выше перечисленных систем есть один существенный недостаток – неэкономное использование чердачного пространства, в этом плане изобретение Пьера Леско выглядит намного удачнее.

Два пологих ската вверху и два крутых в нижней части крыши. При таком положении дел появляется возможность организовать полноценный мансардный этаж, откуда собственно и само название системы.

Да, возможно, в плане красоты проекты с мансардой и уступают аналогичным строениям с полувальковой крышей, но за дополнительную жилплощадь всегда нужно чем-то платить.

Кстати, если в самой нижней части, снова изменить угол ската на пологий, то это уже будет ломаная крыша.

Шатровая

Одна из разновидностей четырёхскатной кровли, только в отличие от классического варианта все скаты тут имеют треугольную форму так как начинаются с одной точки.

К преимуществам шатровой системы можно отнести возможность постройки здания по периметру любого многоугольника или даже круга.

Но даже если стены стандартные, удаётся получить очень даже интересные результаты.

Многощипцовая

Наконец-то добрались. На сегодняшний день многощипцовая крыша самый привлекательный вариант как для садового домика, так и для роскошного особняка.

По своей сути она является результатом комбинирования всех выше рассмотренных (или только некоторых из них) кровельных систем. Прекрасно подходит как для прямоугольного дома, так и для любого более сложного периметра.

Главный недостаток – это стоимость проекта. Поскольку он по умолчанию нешаблонный, то создавать его приходится под каждый конкретный случай отдельно, оттуда и цена.

Зато в результате можно получить настоящие жемчужины строительного искусства:

Разноуровневые кровли

Еще одна разновидность крыш с двумя скатами. Чтобы понять, о чем идет речь, посмотрите фото ниже.

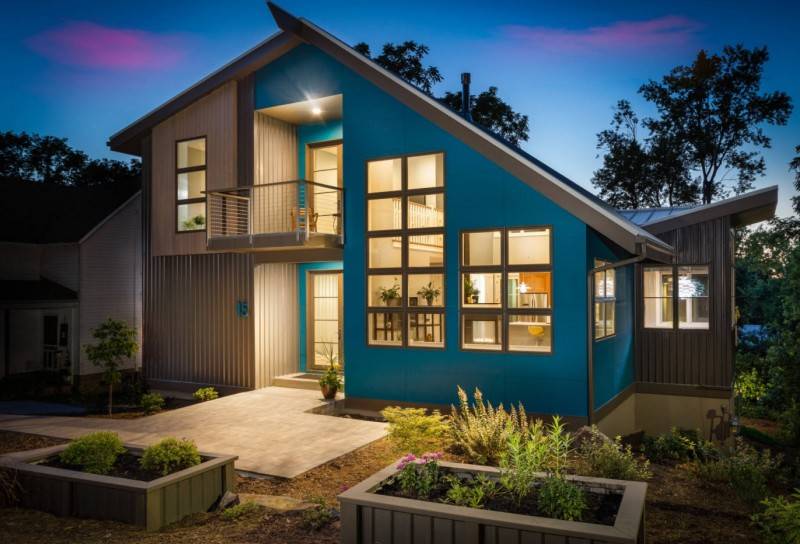

Разноуровневые двускатные кровли Источник moscow.sk-evrodom.ru

По своей конфигурации кровля двускатная, покрывает собой весь дом. Но по отдельности каждый скат представляет собой односкатную конструкцию. Обычно между ними возводится несущая стена, на которую оба ската опираются.

Но при этом больший по размерам скат опирается на верхний торец стены, где устанавливается коньковый брус или балка мауэрлата, а меньший на его вертикальную плоскость, где обычно закрепляется несущая балка. Строительство таких крыш проводится по технологии односкатного сооружения.

Основные виды двухскатных крыш: от стандартной до разноуровневой ↑

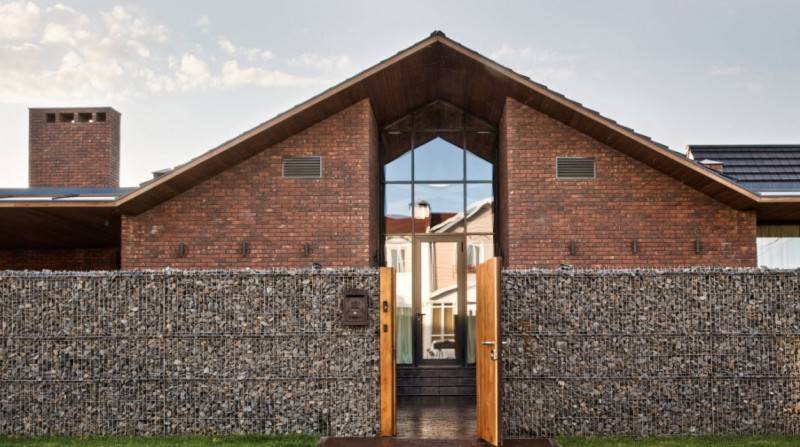

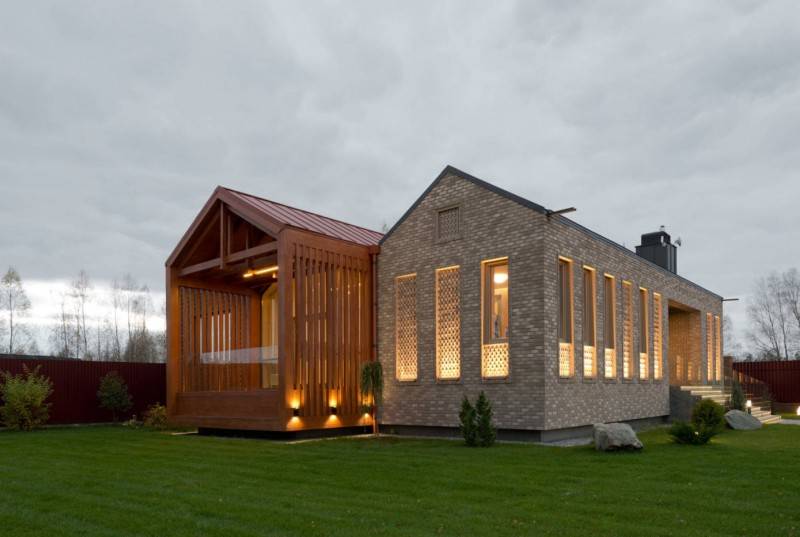

  • Симметричная– в ее основе лежит равнобедренный треугольник, и это, пожалуй, самый распространенный вид.
  • Двухскатная ломаная – позволяет получить на чердаке достаточно пространства, которое можно использовать под мансарду.
  • Двухскатная несимметричная – выглядит она довольно необычно и оригинально, но чердачное пространство получится значительно скромнее.
  • Асимметричная — имеет принципиально ту же конструкцию, что и стандартная, только конек расположен не по центру, а с некоторым смещением.

Конечно, это не единственные виды строений. Они могут быть также разноуровневыми. Скаты у подобных строений заканчиваются на различной высоте, а не сходятся у конька. За счет этого формируется конструкция необычной ломаной формы. Конечно, она под силу только мастеру, да и обходится дороже, но это тот случай, когда результат оправдывает средства.

Как правильно рассчитать показатели

При расчете плана мансарды и воплощением его в жизнь важное место занимает то, насколько правильно были найдены все показатели. Сначала нужно найти значение площади мансардного этажа

Обратите внимание на то, какие размеры у него являются наиболее оптимальными:

  1. Высота этажа – 2 м.
  2. Оптимальная ширина – 3 м.

Если вы сделаете мансардную комнату с такими размерами или больше, вы обеспечите комфортное проживание в ней. Обязательно нужно определить и глухую площадь этажа. В статье приведено фото мансарды двухскатной крыши и ломаной. У них имеются отличия, в частности, в полезной площади этажа.

Основное правило при расчете полезной площади заключается в том, что нужно учитывать расстояние от изгиба потолка до поверхности пола. Рекомендуется придерживаться значения в 0,9 м или больше. Остальную площадь мансардного этажа можно считать глухой, ее использовать для проживания попросту нерационально.

Чтобы выполнить расчет площади кровли, нужно сложить соответствующие величины отдельных элементов. Другими словами, если мансарда под двухскатной крышей, то нужно сложить площади двух скатов. Если же конструкция ломаная и симметричная, то нужно сложить площади конькового и бокового скатов, после чего умножить на 2. На фото мансарды с двухскатной крышей видно, какие имеются отличия от ломаной конструкции.

  1. Высчитываете углы наклона боковых и коньковых стропил.
  2. Рассчитываете количество материала, который необходим для изготовления стропильной системы (коньковой и боковых частей).
  3. Определяете параметры обрешетки.
  4. Считаете, какое количество материала нужно потратить для изготовления обрешетки.
  5. Сводите все данные и составляете полный список материалов.

И на последнем шаге придется посчитать затраты на материалы. Все зависит напрямую от размеров конструкции и варианта исполнения. Также нужно учесть затраты на изготовление – если вы будете нанимать работников, то приготовьтесь отдать еще как минимум 75% от стоимости материала.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
