Как определить обрыв электропроводки в стене под штукатуркой

Причины возникновения неисправностей

При соблюдении правил эксплуатации электрокоммуникаций, они могут исправно служить в течение десятков лет. Но на практике довольно часто встречаются повреждения электросетей, которые могут быть вызваны разными причинами.

К таким факторам относятся:

• Долговременная эксплуатация кабеля. Проводка может безукоризненно функционировать в течение многих лет, однако после определенного временного лимита она начинает разрушаться. В этом случае в сети рассыпаются скрутки и проявляются утечки, которые регулярно выбивают УЗО (его отсутствие сказывается на усилении утечек). Рано или поздно такие нарушения приводят к перебоям, а затем и к полному прекращению подачи электротока.
• Механическое повреждение. Не зная схемы прокладки электросетей, при высверливании отверстий и забивании гвоздей в стене легко можно задеть провод, вызвав его обрыв, а иногда и короткое замыкание. Порой незначительное механическое повреждение дает отложенный эффект: в этом случае целостность жилы может нарушиться не мгновенно, а спустя несколько месяцев или даже год.
• Бракованный провод или некачественно выполненный электромонтаж. Поврежденные кабели имеют тенденцию к постоянному нагреву, что может привести к фатальным последствиям. После внезапного скачка напряжения такие жилы могут оборваться.
• Некорректное использование переходников. Сбои в работе электропроводки могут быть вызваны неправильной эксплуатацией удлинителей или тройников. Это может случиться, если к устройству подключается несколько высоко-мощных бытовых агрегатов, например, стиральная и посудомоечная машины.

При некорректном применении переходника кабели, которые идут от него, подвергаются перегреванию и повышенной нагрузке, что может привести к расплавлению изоляции.

Во всех случаях необходимо выявить место повреждения кабеля, чтобы незамедлительно устранить повреждения.

Методы проверки электропроводки

Если вы только купили дачу, дом или квартиру, то первым делом проверьте состояние проводки, потому что малейшие неисправности в дальнейшем могут привести к поражению током или к возникновению пожара. Для проверки электропроводки необходимо сначала отключите электроэнергию в щитке. Работать под напряжением ЗАПРЕЩАЕТСЯ!

Новостройка

Проверять электропроводку в новостройке приходится после покупки, перед капитальным ремонтом. Если вы не осмотрите с самого начала кабельную линию, то в будущем нужно будет делать проверку проводки за гипсокартонными листами или под натяжным потолком. А это гораздо сложнее.

С самого начала вы должны рассчитать суммарную мощность электроприборов и на основании этого рассчитать сечение кабеля по мощности и сравнить это значение с сечением уже положенного в стенах проводника. Если сечение недостаточное, то замените электрику.

Потом нужно проверить состояние скрытой электропроводки. Изоляция не должна быть повреждена, а соединения проводов обязательно должны быть сделаны с помощью клеммников. На розеточной группе должны быть медные проводники, у которых сечением не менее 2,5 мм. Также вы должны помнить, что номинал розеток должен составлять не менее 16А. При необходимости вы можете прочесть о том, как безопасно обесточить квартиру.

Также вам нужно выполнить проверку на правильность сборки распределительного щитка. Автоматы не должны выбивать при подключении всей техники. Если же выключатель выбивает, значит, электропроводка не способна выдержать нагрузку от подключенных электроприборов.  Если автоматы в щитке не выключились после включения нагрузки, значит ваша проводка правильная.

Старое жилье

Шаг 1. Намного сложнее проверить состояние электропроводки в старом доме. Для начала вы должны проверить состояние изоляции –  если проводка старая, то даже небольшой перегиб кабеля приведет к тому, что изолирующий слой начнет трескаться. Такую электропроводку нужно срочно менять. Далее осмотрите все соединения проводов. Там не должно быть повреждений.

Шаг 2. Далее проверьте  розетки и выключатели света. В розетках нужно осмотреть целостность проводов и определить номинал, на который они рассчитаны. Если к вашей розетке подведена трехжильная проводка, то обязательно определите, где фаза, где ноль, где заземление. После того как вы определите, где заземляющий проводник,  необходимо обязательно проверить заземление в розетке.  Если розетка установлена в металлический подрозетник, то его лучше заменить на пластиковый. Выключатели света необходимо разобрать и удостовериться в том, что на разрыв идет фазовый провод, а не нулевой. Если ранее электрик подвел на разрыв ноль, то придется переделывать подключение. Этот вариант не безопасный, потому что даже при замене лампочки может ударить током.

Шаг 3. Осмотрите вводный щиток. В нем должны быть  установлены современные автоматы, а не пробки. Также проверьте, чтобы на электропроводке в ванной комнате было установлено УЗО, которое в случае чего защитит вас от поражения электричеством. Также проверьте  качество всех подключений и сечение вводного кабеля. Если же сечение недостаточное, то замените кабель на более подходящий.

Шаг 4. Когда все самые важные узлы проанализированы, то останется проверить старую проводку на нагрузку.  В старых домах и квартирах без замены электрики какое-то время можно подождать, просто потребуется не включать много электроприборов сразу.

Вот и вся технология, которая потребуется вам для проверки старой и новой домашней проводки. Как вы видите, сделать ревизию, сделать ревизию не очень сложно, однако на это уйдет большое количество времени. Обязательно помните, что в своем доме или квартире проверять состояние электропроводки нужно хотя бы один раз в год.

Скрытая проводка имеет несколько видов

Скрытая проводка это система, спрятанная внутри чего-либо, в этом случае по наружным поверхностям проводники не устанавливаются. Скрытую проводку можно провести по-разному: установить в штробах под штукатуркой, в пустотах, водогазопроводных трубах, в пространстве между подвесными потолками и перекрытием, в гофрированных трубах.

На первом этапе выполняются строительные работы по закладке металлорукавов, труб гофротруб, пробиваются штробы, выполняются отверстия. Когда трассы готовы, устанавливают проводники и затягивают в пустоты, трубы, затем улаживают в штробы и короба.

Почему происходят повреждения проводки?

Есть два важных фактора, вследствие чего такое может произойти: это повреждения механического типа в результате длительной перегрузки проводников, воздействие токов короткого замыкания.

Во время прокладки проводов, когда их затягивают в трубы, идет сильное растяжение, что может привести к разрыву, или же это происходит в результате вкручивания шурупов в стены, забивания гвоздей.

Ну и также фактор, который относится к электрическому типу неисправности. Этому способствуют неправильно настроенные приборы. Если случается короткое замыкание, то отсечка производится на протяжении длительного времени, и его хватает для возникновения термической неисправности токопроводящих жил.

Если эти два типа неисправности действуют одновременно, проводник может прийти в полную негодность.

Как обнаружить место, где произошло повреждение?

В первую очередь надо выяснить, по какой причине на светильник или розетку перестало поступать напряжение. После этого надо обязательно определить трассу прохождения поломки проводника. Ну и выяснить, каким методом можно выполнить скрытую проводку в этом месте.

Если провода проложены в пустотах, коробах или трубах поиск места неисправности прекращается. Намного сложнее будет определить место дефекта, если проводники устанавливают в штробах под самой штукатуркой. Если определено точное место дефекта после попадания сверла, дюбеля, то его отмечают, чтобы приступить к ремонту. Сложно выяснить место дефекта, где нет никакого конкретного указания.

Существует много приборов, с помощью которых можно обнаружить различные повреждения. Однако, зачем нужны лишние затраты, тем более, такой прибор стоит немалых денег, а нужен он лишь однократно. Лучше всего обратиться в специализированные предприятия, занимающиеся таким видом деятельности.

Ремонт

Проводник, расположенный в коробах, трубах либо пустотах, нуждается в полной замене неисправного кабеля. В соединительной коробке отключают проводник, снимают выключатель на поломанной линии, проводник извлекают оттуда, и на его место затягивают аналогичный. Устанавливают выключатель и подключают в коробке соединений.

Что же делать, если провода располагают в штробе? Если длина проводника не выше 2 метров, пробивается новая штроба, в которую прокладывают и подключают новый кабель. Поврежденный не вынимается.

Если провод достаточно длинный, в том месте, где есть неисправность, аккуратно чистят штробу, используя только зубило, стамески, на 40-50 см в длину. Соединительную коробку можно установить, только если разрыв проводов не превышает 20 мм, разрыв нужно зачистить, провода разделить и соединить с помощью специальных коннекторов. Это место обязательно необходимо изолировать предназначенной для таких работ изоляционной лентой.

В случае глубокого повреждения, свыше 3 сантиметров, следует установить две коробки, расстояние между ними должно ограничиваться 15-20 сантиметрами. Обязательно надо проложить между ними специальную вставку из провода. Таким образом осуществляется ремонт поврежденного кабеля или провода, проложенного в штробе. Возможно даже, что это повреждение окажется не единственным. Тогда, чтобы его исправить, придется действовать аналогично: осуществлять поиск мест неисправности и производить ремонт.

Источник

Самый быстрый способ обнаружения неисправности

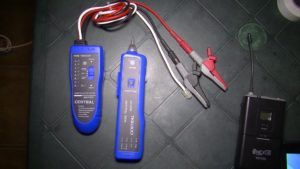

Если в доме имеется трассоискатель, с его помощью можно быстро выявить место повреждения. Над участком обрыва сигнал прервется.

Последовательность поиска поврежденного участка:

1. Генератор прибора присоединяем к проводу в такой последовательности: минусовую клемму к неповрежденному кабелю, плюсовую к поврежденному. Заземление подключаем к распределительному щиту.
2. Вдоль расположения кабеля прозваниваем приемником, над участком обрыва сигнал прервется. Для более точного определения места порыва проводим такую же операцию, начиная с другого конца поврежденного провода. Подробнеее о диагностике разрывов смотрите в этом видео:

Способ 5. Специальные приборы

Вот мы и подобрались к самому безошибочному способу найти прямой электрический провод, если он проложен в стене методом скрытой проводки. Такие приборы называются тестерами и входят в базовый инструментарий любого электрика. Собственно, и вы сами можете приобрести один – и без всяких опасений заниматься переделкой проводки, основываясь на той информации, которую выдаст прибор. Вот список самых популярных моделей, которые помогут вам найти провод в стене и при этом их без труда можно отыскать в продаже:

• MS-158M – сложность работы с этим тестером обусловлена тем, что он реагирует, подобно металлоискателю, на любой металлический предмет;
• LA-1012 – помогает найти проводку в стене, также сообщает конкретные данные о характере переменного тока;
• VP-440 – очень “способная” модель, которая станет палочкой-выручалочкой в том случае, если необходимо не только найти прямой электрический провод, проложенный в стене, но и определить место разрыва цепи;
• GVD-504A – популярный в народе прибор, также передаст всю необходимую информацию о характере переменного электрического поля.
• Е121 «Дятел» – используется для идентификации обрыва в цепи, обнаруживает кабели глубиной до 70 миллиметров.

Процесс обнаружения проводки в стене – на видео.

Чем можно прозвонить провода?

Существует достаточно большое количество вариантов диагностического оборудования для проверки целостности электрических цепей и выявления коротких замыканий. К таким устройствам относят:

• различные тестеры: на рынке представлены в широком разнообразии для электрических сетей и линий связи от простых китайского производства, до дорогих от европейских производителей;
• самодельные тестеры: на основе автономного источника питания (аккумуляторной батарейки) и тестерной лампы;
• мультиметры: многофункциональные устройства для измерения характеристик сети и диагностики её работоспособности;

Профессиональные электрики при работе по прозвонке цепи часто используют мультиметр, так как этот удобный прибор имеется в арсенале каждого специалиста. В бытовых условиях, для единичных проверок и при отсутствии мультиметра, тестирование проводников производят при помощи самодельных тестовых ламп или при подключении нагрузки.

Как найти проводку в стене без прибора

Конечно же, раньше для обнаружения проводки в стене обходились без приборов, при этом безопасно находили всю линию электросети под обоями, плиткой и штукатуркой. Как это делали наши деды и прадеды?

Предоставляем к Вашему вниманию три наиболее простых варианта, который позволят самому найти проводку.

Если намечается капитальный ремонт.

Срываете обои и осматриваете стену в хрущевке (либо в доме). Обычно штробы для скрытой электропроводки немного выделяются цветом от остальных участков поверхности, да и на ощупь шпаклевка будет более шершавой.

Радиоприемник.

Берете обыкновенный радиоприемник, настраиваете на 100 кГц и подводите к необходимой зоне. В месте, где проходит ток, приемник начнет сильнее шуметь.

Использование микрофона на магнитоле.

Альтернативный вариант по отношению к радиоприемнику – использование микрофона на магнитоле. Включаем микрофон и аккуратно ведем его вдоль поверхности. Появился шум либо треск – Вам удалось найти приблизительное место нахождения трассы.

Как найти обрыв провода в стене своими руками

Обрыв кабеля в скрытой электропроводке – неприятность, которая случается не слишком часто, но заставляет потратить массу времени, нервов и сил на ее поиск и устранение. Ощутимо она ударит и по карману, ведь надо найти в стене поврежденный участок, добраться до него, отремонтировать и заделать снова.

За эту работу придется отдать специалисту ощутимую сумму. Сэкономить можно в том случае, если с поиском и устранением неисправности вы сможете справиться самостоятельно.
Поиск обрыва скрытого провода, независимо от причины повреждения и используемых для поиска приборов, производится в следующем порядке:

• Перед тем, как искать место повреждения кабеля, обесточьте проводку.
• Иногда для снижения уровня сопротивления изоляцию провода прожигают.
• Для поиска можно прибегнуть к акустическому или индукционному способу, а также воспользоваться транзисторным приемником или обычным бытовым мультиметром.
• Профессиональные электрики в своей работе применяют трассоискатели. Эти приборы позволяют не только быстро отыскать электрическую линию, но и найти все токоведущие проводники, а также узнать, под напряжением они находятся или нет. Для большей эффективности отдельные типы таких аппаратов используются вместе с генераторами.

Стоит упомянуть о новейшей технологии электросетей, которая не так давно начала применяться в странах Европы, но в России, к сожалению, пока не практикуется. Особенностью этого монтажа является встраивание в кабельные жилы при прокладке линий маячков (маркеров).

Если в такой сети случится обрыв, то трассоискатель по сигналу с маячка поможет быстро найти место неисправности. Это позволяет сэкономить значительное время и быстро восстановить работоспособность электропроводки.


Акустический метод определения обрыва в скрытой проводке предполагает наличие:

• Генератора, который подсоединяется к проводу.
• Акустический сигнализатор.
• Головные телефоны (наушники).

Во время поиска проводка прослушивается с использованием перечисленных элементов. По достижении места, где находится обрыв электропроводки, в наушниках раздастся резкий щелчок. Для получения результата нужно, чтобы генератор был настроен правильно, на ту частоту, которая необходима.

Индукционный метод поиска обрыва скрытой в стене проводки предусматривает подключение генератора к силовому проводнику. После выставления на генераторе уровня нагрузки тестирование проводится аналогично акустическому методу, с помощью наушников и специального сигнализатора.

Разница в том, что по всей длине линии вплоть до места повреждения в наушниках будет слышен сигнал, который значительно усилится при достижении места обрыва и пропадет за ним.

Итак, мы разобрались, как найти обрыв в проводке. Если вы не располагаете нужными приборами или не уверены, что правильно определите место разрыва кабеля и сможете самостоятельно его заделать, оптимальным выходом из ситуации будет приглашение специалиста по электромонтажу.

Профессиональные электрики имеют опыт подобной работы и располагают необходимым электрооборудованием, а значит, в течение достаточно короткого времени смогут найти неисправность и устранить ее.

Определение наличия короткого замыкания

Зная, как мультиметром прозванивать провода мы можем определить и место короткого замыкания. Ведь далеко не всегда оно происходит с искрами и возгораниями. Часто электроустановка просто отключается без каких-либо видимых причин. И тогда обязательно необходимо проверить отсутствие короткого замыкания.

Прежде всего давайте разберемся, а что такое вообще это короткое замыкание. В нашей домашней сети как мы уже говорили есть три или два провода. Один из них фазный, на котором есть напряжение. На нулевом проводе в нормальной ситуации напряжения нет, ведь он связан с землей.

Что такое короткое замыкание?

• Когда фазный и нулевой провод соединяются чрез сопротивление, например, лампочку, то она выполняет полезную работу – светит. Если же фазный провод соединить с нулевым, защитным или просто с землей без такового сопротивления, то происходит короткое замыкание.
• Исходя из всего этого получается, что короткое замыкание, это наличие цепи между фазным проводом и нулевым. Поэтому дабы определить его наличие нам достаточно проверить цепь между фазным проводом и нулевым.
• Для этого в первую очередь снимаем напряжение с электрической сети в котором предстоит поиск. Но скорее всего она у вас и так уже без напряжения.
• Следующим важным шагом является отключение всех выключателей и выкручивание всех сидящих без выключателя ламп. Кроме того, лучше изъять из розеток всю бытовую технику. Ведь они могут исказить результаты измерений.
• Теперь или в распределительной коробке, или в не работающей розетке проверяем цепь между фазным и нулевым, а затем защитным проводом. Наличие таковой говорит о наличие короткого замыкания. Причем наличие цепи между фазным и защитным проводом может быть признаком короткого замыкания не с другим проводом, а с заземленным элементом конструкции дома.

Мегаомметр на 100, 250 и 500В

• Но если у вас нет мегаомметра, а определить наличие короткого замыкания надо своими руками, то можно попробовать один способ. Он связан с определённым риском и поэтому должен выполняться с соблюдением всех правил.
• Для этого на участке схемы, где предположительно имеется короткое замыкание после снятия напряжения отключаем и изолируем нулевой и защитный провод.
• Теперь, желательно в диэлектрических перчатках, включаем автомат питания данной группы. Если он у нас отключился, то это явный признак короткого замыкания фазного провода на землю или конструкцию дома. Если автомат не отключился, то отключаем его самостоятельно.
• Теперь снимаем изоляцию с концов нулевого и защитного провода. Разводим их, полностью исключая контакт между собой и землей. Вновь включаем автомат питания группы. Проверяем наличие напряжения на нулевом или защитном проводе. Если там есть напряжение, то между этим проводом и фазным проводом имеется короткое замыкание.

Устранение проблемы

Если проблема возникла в новой проводке, концы провода нужно соединить. Соединение выполняется следующим образом:

• Фазный проводник должен быть отключен от подачи электроэнергии.
• Слева и справа от места обрыва нужно снять штукатурку со стены. В конечном итоге нужно высвободить не менее 10 см провода.

Концы аварийного провода нужно развести в стороны и просверлить в стене отверстие под ответвительную коробку. Отверстие намечают перфоратором с корончатой насадкой, выбирают лунку долотом.
Коробку поместить в подготовленную лунку, закрепить алебастром и завести в нее провода.
При наличии запаса концы поврежденного провода соединяют между собой по цвету изоляции и тщательно изолируют. Соединение выполняется с помощью СИЗ.
Коробку закрывают крышкой, место ремонта заштукатурить и восстановить отделку.

В некоторых случаях поврежденный участок следует полностью заменить, протягивая его сквозь гофру с помощью протяжного устройства.

Порядок ремонта поврежденного нулевого проводника немного отличается от ремонта фазы. От шины отсоединяется нулевой провод и к нему прикрепляется фазный. После этого все остальные действия производятся так же, как при устранении обрыва фазы.

Преимущества скрытого монтажа проводки

Скрытая проводка подразумевает прокладку электрических кабелей в штробах – специальных нишах в стене, которые сверху замуровываются штукатуркой. Такой тип монтажа получил популярность благодаря следующим преимуществам:

1. Приятному внешнему виду. Все кабеля скрыты, на стену можно клеить обои, различную плитку и другие декоративные элементы.
2. Надежности в эксплуатации. Скрытая проводка защищена от внешнего воздействия. Домашние животные и дети повредить ее не могут. Отсутствует риск порвать кабель при перестановке мебели, подключении к сети бытовых устройств и прочих операциях.
3. Высокой пожаробезопасности. При коротком замыкании можно избежать возгорания изоляции кабеля. Без доступа кислорода пластиковая оболочка не воспламенится, а лишь оплавится под слоем штукатурки.

Как найти обрыв провода в стене

Если это действительно так, и при перезапуске автомата (замене пробки) работоспособность домашней электросети восстанавливается, то задача упрощается. Безусловно, с причиной срабатывания защиты разобраться надо — возможно, была превышена допустимая нагрузка. Но, во всяком случае, проводка исправна. Но если напряжение на выходе с предохранителей есть, а в помещениях отсутствует – где-то случился обрыв. И предстоит непростая задача восстановления домашней сети.

Один из самых сложных вопросов в этом случае будет – как найти обрыв провода в стене. Его и рассмотрим в настоящей публикации.

Исправить положение: как отремонтировать проводку

Вы уже нашли проводку в стене, часть которой вышла из строя. Что делать? Звать профессиональных электриков или чинить самостоятельно следующим образом:

• найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
• обесточьте всю квартиру целиком;
• обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
• часть поврежденной проводки надо вырезать. Для этого используют кусачки;
• теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
• место соединения проводки обмотайте изолентой;
• закройте трубку или кабель-канал;
• заделайте стену бетонным раствором.

Некоторые домашние мастера выполняют пайку для соединения проводов.

После ремонта обрыва проводки в стене проверьте сеть на работоспособность. если все в порядке – стену можно заделывать бетоном

Если вырезание части системы не помогло, придется менять весь кабель целиком.

Виды детекторов скрытой проводки

При изготовлении современных индикаторов скрытой проводки используются различные физические принципы функционирования, а также их комбинации. Учитывая этот фактор всю группу таких приборов можно разбить на четыре основные категории, которые производятся в промышленном масштабе. Ниже в статье представлены эти виды детекторов с краткими общими характеристиками.

1. Электростатические. Для обнаружения электропроводки такие приборы оснащены датчиками, реагирующими на остаточное электростатическое поле. Они относятся к категории самых дешевых и простых устройств, с высокой точностью определения местоположения провода до 1 см от его оси и глубиной залегания до 6 см. Но такие индикаторы способны обнаружить электропроводу, только если она находится под напряжением, что является существенным недостатком. Ко всему прочему, данный прибор перестает нормально функционировать при высокой влажности и наличии рядом с проводкой металлических конструкций. Для квартиры электростатический детектор скрытой электропроводки подходящий вариант, но если работы будут выполняться в других помещениях, он вряд ли будет эффективен.
2. Электромагнитные. Этот вид приборов дает более качественный результат, чем электростатические индикаторы. Электромагнитные определители скрытой электрической проводки способны определить ее залегание на большой глубине, независимо от влажности помещения и наличия инородных металлических предметов в области поиска. Но главный недостаток электростатических индикаторов, невозможность определения обесточенной разводки, в этих устройствах сохраняется. К тому же для эффективной работы электромагнитных детекторов необходимо чтобы сеть была загружена бытовыми приборами мощностью не менее 1 кВт. Если этот параметр будет меньше, то результаты поиска проводки могут быть искажены до неприемлемых показаний.
3. Металлоискатели. Такие детекторы скрытой электрической проводки отлично подходят для поиска обесточенных проводов, независимо от влажности в помещении и глубины залегания. Дают точный результат поиска, но также имеют недостатки. Любой металлоискатель будет реагировать на инородные металлические предметы, находящиеся в области поиска. Будь то гвоздь, шуруп или арматура прибор обязательно оповестит потребителя о его наличии, что делает поиск электропроводки затруднительным. К тому же металлодетектор не отреагирует на наличие напряжения в сети, что тоже является недостаткам. Но такие приборы обладают одним существенным достоинством! Они могут определять какой металл перед ними, цветной или черный.
4. Комбинированные. Эти приборы для поиска скрытой проводки лишены недостатков всех вышеперечисленных детекторов. Комбинации электростатического, электромагнитного и металлодетекторного принципа поиска электрических сетей позволяют точно определить, где находится электропроводка независимо от внешних факторов. С их помощью также можно понять обесточен кабель или нет. На сегодняшний день универсальные искатели проводки в стенах и других конструктивных элементах зданий — это самые популярные приборы, хотя и стоят они дороже других видов. Одной из разновидностей комбинированных индикаторов являются мультидетекторы, которые позволяют найти не только скрытую электропроводку, но и отыскать в стенах пластиковые и деревянные конструкции.

Ищем место обрыва

Первым делом отключите электропитание

Прежде чем приступить к работе, нужно отключить питание на всех источниках тока. Чтобы понизить сопротивление, прожигают изоляцию на кабеле.

Чтобы найти, какой участок электрического провода поврежден, нужно знать все элементы проводки. Разрыв или повреждения может возникнуть на участке между:

• коробками;
• коробкой и розеткой;
• коробкой и выключателем;
• коробкой и осветительным прибором.

Чтобы найти место обрыва или повреждения электропроводки между выключателем и коробкой, понадобится однополюсный индикатор напряжения.

Для определения участка неисправности снимаем коробку с выключателя, ставим тумблер в включенное положение, проверяем присутствие фазы на контактах. Если фаза отсутствует, значит, поврежденный участок располагается между коробкой и выключателем.

Если прибор показывает наличие фазы, тогда проверяем контакты на включенном осветительном приборе. При отсутствии фазы на светильнике обрыв находится между светильником и распределительной коробкой.

Если света нет, фаза на выключателе есть, а на светильнике отсутствует, значит, при монтаже допущена ошибка, фаза и нуль поменяны местами.

Значит, неисправность нужно искать на участке между коробкой и выключателем. Диагностику проводим через контакты осветительного прибора.
