Виды автоматов
Классификация автоматических выключателей происходит по следующим параметрам:
- количество полюсов;
- номинальный и предельный токи;
- применяемый тип электромагнитного расцепителя;
- максимальная мощность отключаемой способности.
Рассмотрим по порядку.
Количество полюсов
Количество полюсов — такое количество фаз, которое способен защищать автомат. По количеству полюсов автоматы могут быть:
- Однополюсные. Обеспечивается защита одного выходящего провода, одной фазы.
- Двухполюсные. Как правило, это два совмещенных однополюсных автомата с одной общей ручкой управления. В ситуации, когда ток одного из автоматов превышает разрешенную нагрузку происходит отключение обоих устройств. Используются двухполюсные автоматы для полного отключения нагрузки (одна фаза), отключая рабочую фазу и рабочий нуль.
- Трехполюсные. Используются с трехфазными цепями, при превышении нагрузки происходит отключение трех фаз одновременно. Такие автоматы так же имеют один общий размыкатель цепи.
- Четырехполюсные. Аналогичны двухполюсным, но предназначены для работы с трехфазными цепями. При превышении нагрузки происходит размыкание трех фаз и рабочего нуля одновременно.
Номинальный и предельный токи
Тут все просто — такая сила тока, при которой автомат будет размыкать цепь. При номинальном токе и даже немного больше заявленного будет осуществляться работа, однако только при превышении предельного тока на 10–15% произойдет отключение. Обусловлено это тем, что достаточно часто стартовые токи превышают предельно возможные токи на небольшой промежуток времени, поэтому в автомате есть определенный запас времени, по истечению которого произойдет размыкание цепи.
Тип электромагнитного расцепителя
Эта деталь автомата, которая позволяет размыкать цепь при коротком замыкании, а так же в случае повышения тока (перегрузки) на определенное количество раз. Расцепители разделяются на несколько категорий, рассмотрим самые популярные:
- B — размыкание при превышении номинального тока в 3–5 раз;
- C — при превышении в 5–10 раз;
- D — при превышении в 10–20 раз.
Максимальная мощность отключаемой способности. Такое значение тока короткого замыкания (определяется в тысячах ампер), при котором автомат останется рабочим после размыкания цепи из-за короткого замыкания.
Подбор оптимального сечения кабеля
Каждый кабель, как и автомат, имеет определенный разрешенный ток нагрузки. В зависимости от сечения и материала кабеля варьируется и ток нагрузки. Для выбора автомата по сечению кабеля следует использовать таблицу.
Необходимо заметить, что допускается выбирать кабель с небольшим запасом, но никак не пакетный выключатель! Автомат должен соответствовать планируемой нагрузке! В соответствии с правилами устройств электроустановок 3.1.4 — токи уставок автоматов следует выбирать такие, которые будут меньше расчетных токов выбираемых зон.
Рассмотрим на примере, на определенном участке электропроводка проложена кабелем сечением 2.5 мм квадратных, а нагрузка составляет 12 кВт, в данном случае при монтаже автомата (по минимальному току) на 50 А произойдет возгорание проводки, так как провод с данным сечением рассчитан на разрешенный ток в 27 А, а через него проходит значительно больше. В данном случае разрыва цепи не происходит, так как автомат адаптирован под данные токи, а провод — нет, автоматика отключит автомат только в случае короткого замыкания.
Пренебрежение данным правилом грозит серьезными последствиями!
Именно благодаря такому принципу проводка никогда не перегреется и, следовательно, не произойдет возгорания.
Применение алюминиевых кабелей для монтажа автоматики
Этот вариант является бюджетным, а значит, потребует минимум затрат
Но есть особенности, на которые необходимо обратить внимание
- Основная проблема таких кабелей – избыток дюралевой составляющей в сплаве. Часто подобное случается, когда производитель хочет удешевить производство. В этом случае провод не выдерживает даже одного перегиба и ломается. Такие кабели приобретать не стоит. Определить избыток дешёвого металла в сплаве не сложно. Необходимо лишь попросить продавца зачистить от внешней изоляции примерно 1 см кабеля, после чего отогнуть одну из жил на 180º, после чего выправить его назад. Избыток дюрали в сплаве будет сразу заметен – жила переломиться. Иногда она ломается ещё при первом изгибе.
- Алюминий недолговечен, поэтому его применение допустимо только при условии, если планируется использование жилого помещения на срок не более 30 лет. Чаще всего, по прошествии этого срока, алюминий начинает рассыпаться при малейшем прикосновении.
- Собирая электрощит, следует быть предельно внимательным. Не стоит слишком часто перегибать жилу. Это приведёт к ослаблению в месте неоднократного излома, что при малейшем перегреве кабеля чревато отгоранием.
- При использовании алюминия необходима периодическая протяжка контактов – они часто ослабевают.
Вот к чему может привести невнимательность при эксплуатации алюминия – последствия игнорирования периодических протяжек
Выбор устройства
Нагрузка на автомат должна быть меньше расчетной. Спросом пользуются 10, 16, 20 амперные. Более высокого номинала ставят обычно под кипятильники, обогреватели домов, духовки. Для стандартных приборов подходят 10 амперные: ПК, телевизор, утюг или фен. Однако если на один прибор может подключаться несколько нагрузок, то результирующее значение получается сложением всех номиналов.
Не рекомендуется на один автомат использовать много устройств, розеток, ламп освещения. При выходе из строя одного звена, розетка может сплавиться без выключения предохранителя. Так 2-амперный бытовой прибор может начать потреблять 5 ампер при неисправности в плате. Автомат, рассчитанный на 16 ампер, не сработает. Может оплавиться даже изоляция на проводах.
Поэтому перед выбором автомата рекомендуется проконсультироваться с электриком по выбору типа защитного устройства. Они различаются скоростью срабатывания, целью защиты, подключением, внутренним устройством, количеством фаз. Для монтажа в щитке фазный провод подводится со стороны неподвижного контакта, маркировка часто уже указана на корпусе автомата.
Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом.
Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
Критерии выбора
Осуществлять выбор автоматического выключателя по мощности для долгой и продолжительной службы своему владельцу необходимо, исходя не только от него. Также нужно отталкиваться от бренда, цены, сечения кабеля, тока, длительно допустимого проводникового заряда, суммарной мощности бытовой аппаратуры, ампеража. Обязательно следует учесть в расчет номинальное токовое значение с селективностью, заводом изготовителем. Как правило, вся необходимая информация представлена на самом агрегате маркировкой.
Бренд и цена как критерий выбора автоматического отключателя
По мощности нагрузки
Мощность нагрузки — количество потребляемой энергии всеми электроприборами, которые подключены к одной линии. Чтобы определить это число, нужно рассчитать токовую нагрузку и выбрать больший токовый номинал или равный получившемуся значению.
Следует отметить, что значение электротока однофазной сети выше в 5 раз, а в трехфазной сети в 2 раза. То есть каждый электроприбор в киловаттах нужно умножить на 5 или 2, а затем перевести в амперы. В итоге получится правильное значение. Также для этого можно воспользоваться формулой I=P/U*cos φ или специальными онлайн-софтами, которые работают как калькулятор. Нередко подобные коэффициенты представлены в таблицах в сети.
Мощность нагрузки как критерий выбора
По сечению кабеля
Сечением электрокабеля называется та площадь кабельного сечения, которая способна без нагревания выдерживать конкретную нагрузочную мощность. Это очень важный параметр, поскольку при неправильном подсчете сечения, может выйти вся силовая линия. Чтобы это подсчитать, достаточно воспользоваться специальной таблицей, где указано сечение и мощность для подключения в сеть с одной, двух и тремя фазами. Определить сечение можно также по закону Ома и суммированием максимальной мощности всего оборудования.
Обратите внимание! Как правило, для дома выбирается сечение 3*4
Важно суммировать все электроприборы, даже те, которые включаются на короткое время

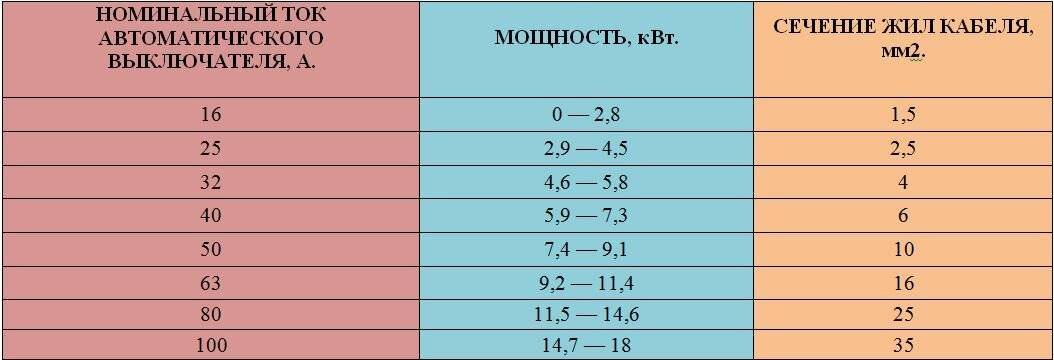

Таблица сечения кабели и мощности
По току короткого замыкания (КЗ)
Для подбора автомата по электротоку короткого замыкания, важно четко следовать правилам ПУЭ. На данный момент использовать устройство с 6 килоампер запрещено. Поэтому сегодня особенно распространены системы с 10 килоампер
Поэтому сегодня особенно распространены системы с 10 килоампер.
Ток короткого замыкания как критерий выбора
По длительно допустимому току проводника
Ток неотключения — важный параметр при выборе автоматического выключателя, поскольку именно от этого параметра будет зависеть безопасная работа электросети
Важно отметить, что он может работать и не отключаться в момент превышения номинального токового значения на определенное число, указанное в его технических характеристиках. То есть подбирая аппарат, нужно рассчитывать силовую линию и брать значение с запасом. Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время
Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд
Для работы автоматического выключателя в момент превышения нагрузки, нужно определенное время. Оно регулируется существующим гостом от 2010 года. К примеру, среднее время реагирования — 50 секунд.
Таблица допустимого тока для проводов с алюминиевыми жилами
В целом, автоматический выключатель — оборудование, основная задача которого заключается в обеспечении безопасности электросети от сверхтока с коротким замыканием и перегрузкой. Выбрать его нужно по критерию мощности, сечению кабеля, минимально и максимально допустимому проводниковому току.
«Фиксированный» перевод
Зная, помимо величин мощности и силы, еще и показатель напряжения, перевести амперы в ватты можно по следующей формуле:
При этом P — это мощность в ваттах, I — сила тока в амперах, U — напряжение в вольтах.
Для того, чтобы постоянно быть «в теме» можно составить для себя «ампер-ватт»-таблицу с наиболее часто встречаемыми параметрами (1А, 6А, 9А и т.п.).
Такой «график соотношений» будет достоверным для сетей с фиксированным и постоянным напряжением.
«Переменные нюансы»
Для расчета при переменном напряжении в формулу включается еще одно значение — коэффициент мощности (КМ). Теперь она выглядит так:
Сделать процесс перевода единиц измерения более быстрым и простым поможет такое доступное средство, как онлайн-калькулятор «ампер в ватты». Не забывайте, что если надо ввести в графу дробное число, производится это через точку, а не через запятую.
Таким образом, на вопрос «1 ватт — сколько ампер?», с помощью калькулятора можно дать ответ — 0,0045. Но он будет справедливым только для стандартного напряжения в 220в.
Используя представленные в интернете калькуляторы и таблицы, вы сможете не мучиться над формулами, а легко сопоставить разные единицы измерения.
Это поможет подобрать автоматические выключатели на разную нагрузку и не тревожиться за свои бытовые приборы и состояние электропроводки.
Ампер — ватт таблица:
| 6 | 12 | 24 | 48 | 64 | 110 | 220 | 380 | Вольт | |
| 5 Ватт | 0,83 | 0,42 | 0,21 | 0,10 | 0,08 | 0,05 | 0,02 | 0,01 | Ампер |
| 6 Ватт | 1 | 0,5 | 0,25 | 0,13 | 0,09 | 0,05 | 0,03 | 0,02 | Ампер |
| 7 Ватт | 1,17 | 0,58 | 0,29 | 0,15 | 0,11 | 0,06 | 0,03 | 0,02 | Ампер |
| 8 Ватт | 1,33 | 0,67 | 0,33 | 0,17 | 0,13 | 0,07 | 0,04 | 0,02 | Ампер |
| 9 Ватт | 1,5 | 0,75 | 0,38 | 0,19 | 0,14 | 0,08 | 0,04 | 0,02 | Ампер |
| 10 Ватт | 1,67 | 0,83 | 0,42 | 0,21 | 0,16 | 0,09 | 0,05 | 0,03 | Ампер |
| 20 Ватт | 3,33 | 1,67 | 0,83 | 0,42 | 0,31 | 0,18 | 0,09 | 0,05 | Ампер |
| 30 Ватт | 5,00 | 2,5 | 1,25 | 0,63 | 0,47 | 0,27 | 0,14 | 0,03 | Ампер |
| 40 Ватт | 6,67 | 3,33 | 1,67 | 0,83 | 0,63 | 0,36 | 0,13 | 0,11 | Ампер |
| 50 Ватт | 8,33 | 4,17 | 2,03 | 1,04 | 0,78 | 0,45 | 0,23 | 0,13 | Ампер |
| 60 Ватт | 10,00 | 5 | 2,50 | 1,25 | 0,94 | 0,55 | 0,27 | 0,16 | Ампер |
| 70 Ватт | 11,67 | 5,83 | 2,92 | 1,46 | 1,09 | 0,64 | 0,32 | 0,18 | Ампер |
| 80 Ватт | 13,33 | 6,67 | 3,33 | 1,67 | 1,25 | 0,73 | 0,36 | 0,21 | Ампер |
| 90 Ватт | 15,00 | 7,50 | 3,75 | 1,88 | 1,41 | 0,82 | 0,41 | 0,24 | Ампер |
| 100 Ватт | 16,67 | 3,33 | 4,17 | 2,08 | 1,56 | ,091 | 0,45 | 0,26 | Ампер |
| 200 Ватт | 33,33 | 16,67 | 8,33 | 4,17 | 3,13 | 1,32 | 0,91 | 0,53 | Ампер |
| 300 Ватт | 50,00 | 25,00 | 12,50 | 6,25 | 4,69 | 2,73 | 1,36 | 0,79 | Ампер |
| 400 Ватт | 66,67 | 33,33 | 16,7 | 8,33 | 6,25 | 3,64 | 1,82 | 1,05 | Ампер |
| 500 Ватт | 83,33 | 41,67 | 20,83 | 10,4 | 7,81 | 4,55 | 2,27 | 1,32 | Ампер |
| 600 Ватт | 100,00 | 50,00 | 25,00 | 12,50 | 9,38 | 5,45 | 2,73 | 1,58 | Ампер |
| 700 Ватт | 116,67 | 58,33 | 29,17 | 14,58 | 10,94 | 6,36 | 3,18 | 1,84 | Ампер |
| 800 Ватт | 133,33 | 66,67 | 33,33 | 16,67 | 12,50 | 7,27 | 3,64 | 2,11 | Ампер |
| 900 Ватт | 150,00 | 75,00 | 37,50 | 13,75 | 14,06 | 8,18 | 4,09 | 2,37 | Ампер |
| 1000 Ватт | 166,67 | 83,33 | 41,67 | 20,33 | 15,63 | 9,09 | 4,55 | 2,63 | Ампер |
| 1100 Ватт | 183,33 | 91,67 | 45,83 | 22,92 | 17,19 | 10,00 | 5,00 | 2,89 | Ампер |
| 1200 Ватт | 200 | 100,00 | 50,00 | 25,00 | 78,75 | 10,91 | 5,45 | 3,16 | Ампер |
| 1300 Ватт | 216,67 | 108,33 | 54,2 | 27,08 | 20,31 | 11,82 | 5,91 | 3,42 | Ампер |
| 1400 Ватт | 233 | 116,67 | 58,33 | 29,17 | 21,88 | 12,73 | 6,36 | 3,68 | Ампер |
| 1500 Ватт | 250,00 | 125,00 | 62,50 | 31,25 | 23,44 | 13,64 | 6,82 | 3,95 | Ампер |
И ещё видео по теме:
Как связаны Ватты, Вольты и Амперы
Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае
- Номинальный ток автоматического выключателя
- Времятоковые характеристики электромагнитного и теплового расцепителей автомата
- Коммутационная способность автоматического выключателя
- Класс токоограничения автомата
Характеристики автоматических выключателей – обозначение
Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику и вообще к любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.
Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.
Наверху обычно указана фирма производитель – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже написана серия автомата, например C60a илиIc60N у Schneider или S201, SH203L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.
Номинальный ток автоматического выключателя
Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Латинская буква в обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) – за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.
Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды) до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны.
Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за
По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.
Технические данные ВА47−29
Все модели этой линейки стоят недорого, но отлично справляются с защитными функциями, предусмотренными конструкцией, и уже давно эксплуатируются в жилых и производственных зданиях. В таблице приведены технические характеристики автоматического выключателя ВА 47−29:
| Показатели | Значения |
| Напряжение в сети (переменное), В | 230; 400 |
| Рабочий ток — номинал, А | Целозначные: 1―6, 8, 10, 13, 16, 20, 25, 32, 40,50, 63 Дробные: 0,5; 1,6; 2,5 |
| Частота, герц | 50 |
| Предельная отключающая способность, А | 4500 |
| Степень защиты от прикосновений — ГОСТ 14254 | IP20 |
| Износостойкость, циклов: коммутационная/общая | 4000/10000 |
| Площадь сечения подключаемых к зажимам проводов, мм2 | 1,5÷25 |
| Время срабатывания электромагнитного разъединителя B, C, D, секунд | <0,1 |
| Размеры одинарного автомата ДхШхВ, мм | 84х18х75 |
| Масса единичного полюса, кг | 0,1 |
Существуют некоторые отличия в технических характеристиках ВА 47−29 и аналогичной модифицированной модели ВА47−29М: у последних автоматов имеется защёлка на установочную рейку DIN в исполнении двойного фиксированного состояния. Рукоятка переключателя шире и имеет большую площадь, а корпус с повышенной теплоотдачей способствует росту предельной величины тока на 10%.
Как рассчитать номинал автоматического выключателя
Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.
cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)
Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.
Формулы и пояснения:
- P = S * cos ϕ;
- Q = S * sin ϕ;
- S = P/ cos ϕ;
- ϕ – угол между векторами P и S (фазовый сдвиг).
Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).
Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.
В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):
- А – 30% (20-30);
- B – 200% (4-5);
- C – 5 раз (1,5);
- D – 10 раз (0,4).
Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.
Измерение напряжения мультиметром
Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.
Вычислить силу тока можно следующим образом:
- P/U – постоянные источники питания, резистивные нагрузки;
- P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
- P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.
Выбор сечения жил
Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.
Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:
- уточняют схему подключения потребителей;
- собирают паспортные данные техники, измеряют напряжение;
- по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
- для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
- определяют кабельную продукцию с подходящим сечением проводника.
Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).
Пример выбора номинала автомата для каждой линии
Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.
Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.
