Как подключить люстру с 3 проводами правильно

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

ВидОписание
Внутреннего монтажаДля его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажаУстановить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влагиПереключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
МодульныеВ это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

  • 2 – от щитка (ноль и фаза);
  • 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
  • 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Устройство и схема подключения люстры с пультом дистанционного управления

Люстра, управляемая дистанционно, отличается от классических наличием приемника сигнала и устройства включения.

Электрическая часть состоит из нескольких блоков:

  1. Передатчик радиосигнала (пульта). Пользователь нажимает кнопки, пульт подает сигнал на приемник, который находится в люстре. Питание производится от батареек.
  2. Радиоприемник. Он настраивается только на прием сигнала от своего ПДУ. Приемник получает команду, анализирует ее и управляет светильником. Питается радиоприемник от сети 220 В.
  3. Группы источников света. Могут использоваться светодиодные, галогеновые лампочки и их комбинация.
  4. Электронные трансформаторы для галогеновых ламп, блоки питания на напряжение 12 В и драйвер для светодиодов.

Если прибор обладает функцией плавной регулировки, в конструкцию включаются регуляторы напряжения или ШИМ-контроллеры.

Блок контроллера для люстры

В качестве дистанционного переключателя выступает контроллер. Управлять устройством можно с пульта или стационарного выключателя. Любой контроллер имеет схему подключения, на которой нанесена стандартная маркировка. Существуют одно-, двух- и четырехканальные контроллеры. С их помощью можно подсоединить соответствующее число групп лампочек.

Блок, в состав которого входят галогенные лампы

Блок управления галогеновыми лампами состоит из трансформатора и самих лампочек. Трансформатор является блоком питания, выбирается исходя из потребляемой мощности. Нельзя устанавливать на трансформатор лампы большей мощности, чем заявлено производителем.

Мощная лампочка может вызвать расплавление патрона или вывести из строя блок питания.

К трансформатору напрямую подключаются два провода для питания – красный и коричневый. К галогенкам отходят также 2 провода, белого и серого цвета.

Светодиодный блок

Для работы светодиодного оборудования требуется подключение драйвера. Он подключается также при помощи двух проводов красного цвета (ноль и фаза).2 провода на выход подключаются к светодиодам, черный к плюсу, белый – к минусу. Также в состав светодиодного блока входит источник питания.

Как правильно собрать люстру

После вскрытия упаковочной коробки проверяют комплектность поставки. Должны быть:

  • светодиодные светильники.
  • галогеновые светильники
  • блок питания.
  • пульт управления.

Казалось бы, что нет ничего сложного в том, чтобы собрать и подключить ее к электрической сети. На самом деле оно так и есть, но много времени уходит на распаковку и подготовку к сборке всех ее комплектующих изделий. Когда все распаковано и подготовлено к монтажу, можно смело начинать работу.

В корпусе люстры, который будет закреплен на потолке, устанавливают контроллер и блок питания. Их необходимо ограничить в свободе перемещения, то есть необходимо тщательно закрепить в корпусе с помощью двухстороннего скотча.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Провода на приборе

Количество кабелей, выходящих из светильника, бывает разным. Если подключается модель с двумя проводниками, то все просто: один сочетается с фазой, другой – с нулевым

При этом куда и какой не так важно

Если на потолочном полотне есть пара фазных проводов, а у выключателя две клавиши, то подключений будет несколько.

Оба фазных шнура скручиваются и подсоединяются к люстровой фазе. При этом выключение прибора будет осуществляться сразу парой клавиш, а включать свет можно будет любой их них.

Соединение одного потолочного фазного шнура с кабелем на приборе, при этом второй просто изолируется. Тогда работать будет единственная из клавиш.

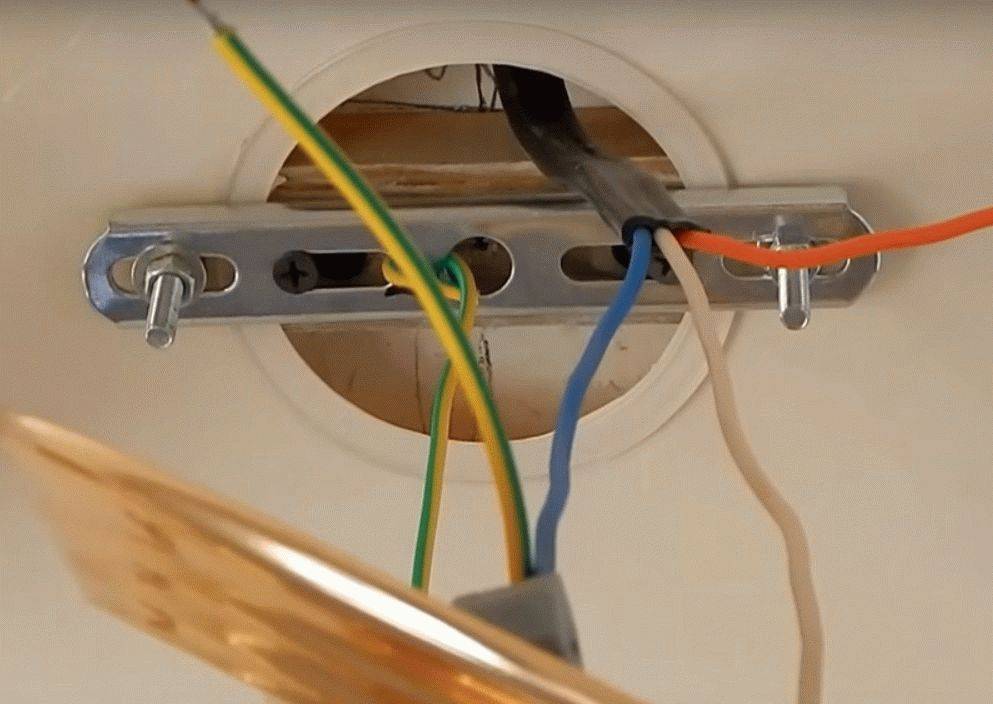

Стоит отдельно сказать, как подключить люстру с 3-мя проводами. Если одним из проводников будет являться заземление, то его возможно либо изолировать (когда на потолочной плите такой же кабель отсутствует), либо скомбинировать с таким же потолочным проводником.

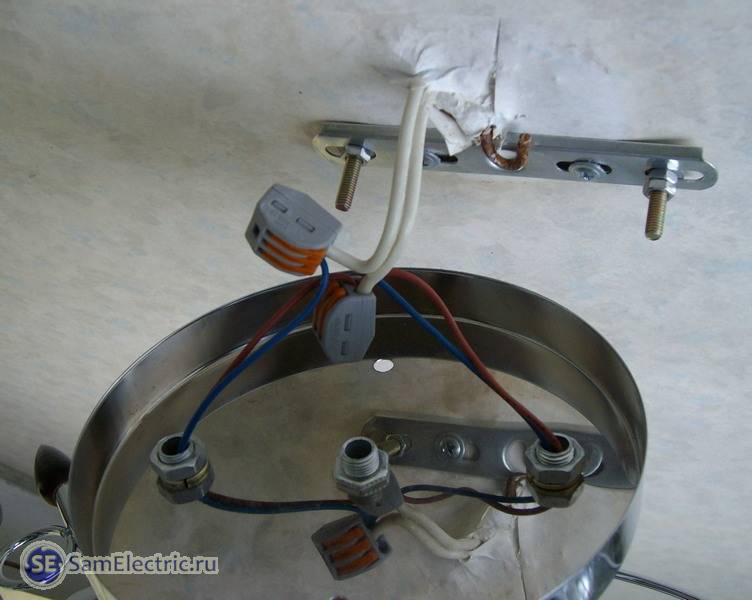

Крепление и подключение проводов

Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.

Крюк для крепления люстры на потолке

Металлические планки для крепления люстры

Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:

  • включение отдельных групп ламп на люстре;
  • регулировка яркости освещения;
  • на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.

Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.

Установка контроллера в корпусе люстры

Можно установить контроллер в стене со  стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.

В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.

Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети –  фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).

Одноканальный контроллер и пульт дистанционного управления

Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета)  соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.

Многоканальный контроллер и пульт дистанционного управления для люстры

Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.

Как подключить трехрожковую люстру к одноклавишному выключателю

При установке светильника с количеством лампочек отличным от одной, подготовительный этап полностью повторяет вышеописанные манипуляции до момента непосредственного соединения люстры к кабелю питания на котором установлен одноклавишный выключатель. Трехрожковая люстра или конструкция с большим количеством источников света имеют отельные выходы проводов для каждой лампы. Это позволяет, используя разные схемы соединения и многоклавишные выключатели комбинировать количество работающих ламп. Использование одноклавишного прерывателя исключает эту возможность.

Перед тем как подключить трехрожковую люстру, впрочем, как и светильник с большим количеством ламп необходимо соединить все провода в соответствии с цветом изоляции. При этом нужно использовать параллельную схему монтажа. Можно использовать и последовательное соединение, но в этом случае гореть они будут в неполную силу. В таком случае потребление электроэнергии будет соответствовать потреблению одной лампы. И второй момент – при выходе из строя одного источника света, нерабочим окажется все устройство.

В ситуации, когда многорожковая люстра вынужденно подключается к одноклавишному выключателю, регулировать освещение и расход электроэнергии можно отсоединив или выкрутив часть ламп.

Сколько проводов на люстре

Количество проводов на люстре зависит от того, насколько сложная люстра и сколько она имеет лампочек для включения. Когда на люстре всего два провода, то это, скорее всего простая люстра всего с одной лампочкой. Такую люстру подключить не сложно, достаточно каждый проводник подключить к нулю и к фазе (по отдельности). Если люстра простая, а выводов на потолке 3, и они подключены к двухклавишному выключателю, то:

  • Можно соединить два фазных проводника вместе, сформировав таким образом один фазный проводник. В таком случае, люстру можно будет включать и отключать каждой клавишей, что не очень удобно.
  • Один фазный проводник изолируется, тогда люстра будет включаться/выключаться одной из клавишей, на выбор.

Имеются многорожковые люстры, у которых может быть больше одной лампочки, поэтому и проводов больше, к тому же, может присутствовать провод (желто-зеленый) для заземления.

Когда люстра имеет 3 провода, то поступают так:

  • Заземляющий провод не подключается, если его нет на потолке.
  • Заземляющий проводник подключается к такому же проводнику на потолке.

Два остальных провода подключаются к фазному и нулевому проводнику. Как правило, современные люстры обязательно выпускаются с проводом заземления, что связано с требованиями правил техники безопасности.

Подключение к двухклавишному выключателю

Когда люстра имеет больше 2-х источников света, то не имеет смысла постоянно включать большое количество лампочек, а лучше разбить их на две группы. В таком случае, получится 3 варианта включения: минимум света, средняя освещенность и максимальное количество света. На потолке должно быть не меньше 3-х проводов – 2 фазы и 1 ноль.

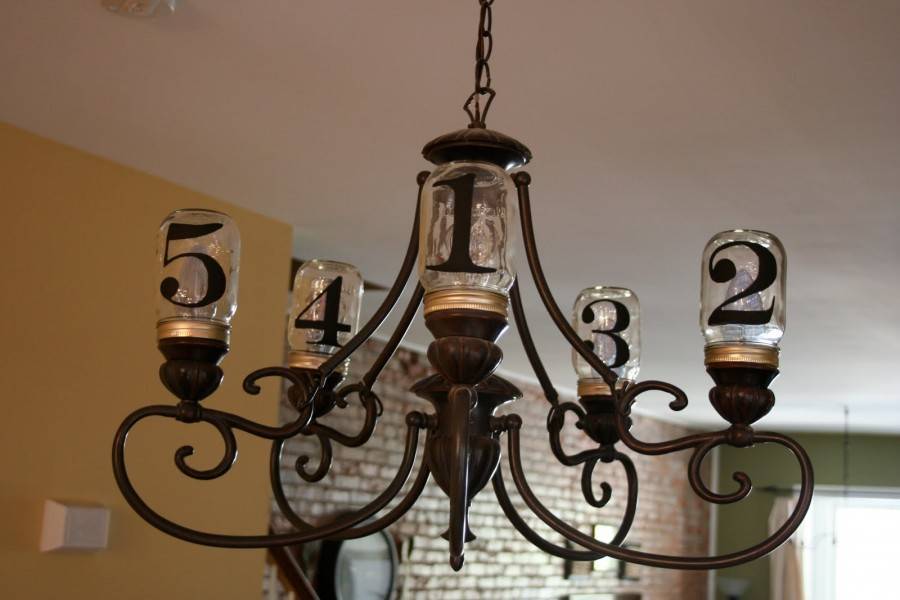

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

В последнее время люстры соединяются внутри разноцветными проводами. Как правило, используются синие и коричневые проводники, хотя возможны и другие варианты расцветок. Согласно стандартам, синий провод предназначается для подключения «нуля». Поэтому в первую очередь формируется «ноль», за счет скрутки всех синих проводов

Важно проконтролировать, чтобы в это соединение не попали другие провода

Перед тем как подключить люстру, проводники группируют

Следующий этап – это формирование групп источников света. Если люстра 3-х рожковая, то здесь вариантов не много: формируется 2 группы, состоящие из 1-й и 2-х лампочек. Для 5 рожковой люстры возможны такие варианты: 2+3 лампочки или 1+4 лампочки. Эти группы формируются за счет скручивания фазных проводов, которые могут иметь коричневый цвет. В результате получается группа из «нулевых» проводников одного цвета, вторая группа представляет отдельную «фазную» группу, в которую может входить один или несколько проводников и третья группа также является «фазной», в которую входит 2 и больше проводов, в зависимости от численности источников света.

Схема подключения двухклавишного выключателя


Watch this video on YouTube

Подсоединение люстры к одинарному выключателю

Способ подключения довольно простой, даже в том случае, если в люстре не одна и не две лампочки. Намного проще это сделать, если из люстры выходят провода двух цветов. В таком случае, скручиваются вместе провода одного цвета, сформировав таким образом 2-х проводниковую линию. На рисунке ниже показана схема включения люстры к одинарному выключателю.

Схема подключения люстры к одноклавишному выключателю

Естественно, что при подобной схеме включения одновременно коммутируются все лампочки, что не всегда обосновано с экономической точки зрения.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

  • белый или коричневый цвет — фаза;
  • синий цвет — ноль;
  • желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

  1. Переводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
  2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
  3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
  4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
  5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура, а последний обнаруженный провод является фазным.
  6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

  • Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
  • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре
