Как правильно покрыть крышу металлочерепицей своими руками?
Далее вашему вниманию представляется подробная инструкция по укладке продукта! Мы сейчас рассмотрим три способа :

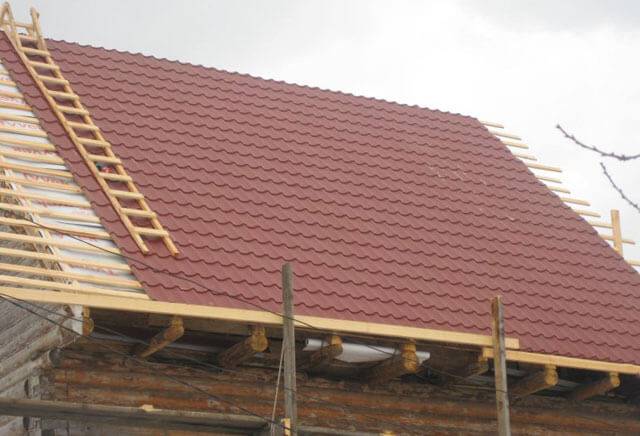

Правильное покрытие кровли
Устройство пластов на скатахВначале установите карнизную планку (ее нужно закрепить на последней доске обрешетки). Затем разместите на обрешетке листы металлочерепицы
Но не все так просто, здесь важно учитывать тип крыши: шатровую конструкцию начинайте покрывать от самой высокой точки, сверху вниз; а двускатную. исключительно с торца, листы размещайте с правого торца ската
Установка элементов производится только на последнюю волну, которая принадлежит предыдущему листу черепицы.

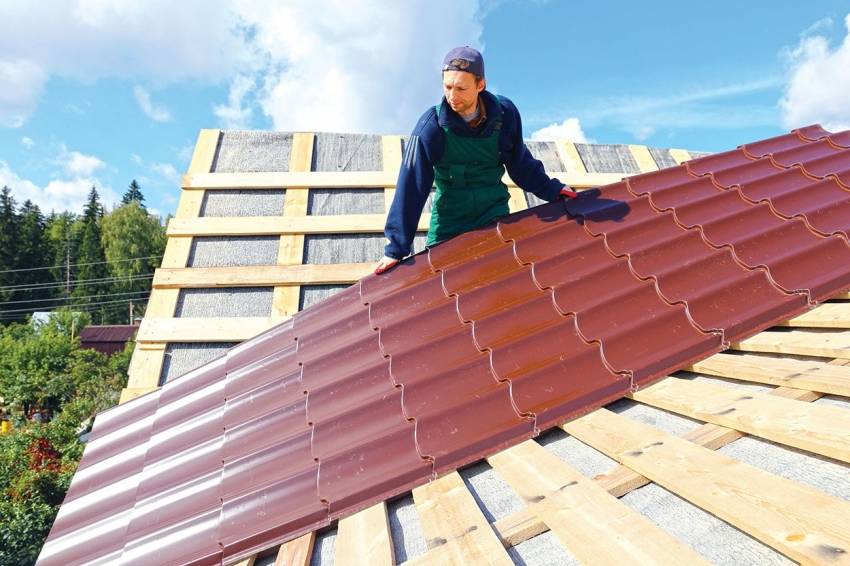

Первый лист разместите на обрешетке, закрепите одним саморезом возле конька; следующий . установите так, чтобы нижние края образовали ровную линую. Еще одним саморезом зафиксируйте нахлест с внешней стороны волны. Как только установка четырех пластов будет завершена, образовавшийся край выровняйте по карнизу, после этого окончательно закрепите участок к обрешетке. Устройство требует всего 7-8 саморезов на один квадратный метр, кстати, если на продукте по какой-то причине образовалось небольшое повреждение, закрасьте его ремонтной краской.
Устройство в несколько рядовВначале уложите первый лист, выровняйте его по торцу и по карнизу, наложите поверх него второй, закрепите временно у конька одним саморезом (по центру), еще раз проверьте правильность установки элементов и скрепите их между собой саморезами. Уложите третий пласт слева от первого, скрепите их, далее дело за четвертым (его место . над третьим). Затем весь блок сверьте по торцу и карнизу и окончательно закрепите к обрешетке все части.
Устройство черепицы на треугольных скатах. Вначале разметьте центр ската, найдите центр и проведите через него ось, такую же черту сделайте на листе, совместите две линии. Закрепите черепицу у конька саморезом. Продолжите кладку по принципам, описанным в предыдущих пунктах.
Расчет количества металлочерепицы
Для расчета необходимого количества листов материала сначала необходимо определиться с типом профиля и производителем металлочерепицы — необходимы будут точные размеры самого материала, а в каждом профиле они свои. Затем надо произвести точные замеры скатов — длину, высоту, если есть, надо обмерять все выступы или другие декоративные элементы, Которые надо будет обшивать кровельным материалом. Если крыша сложной формы, лучше нарисовать ее план, проставить все размеры и затем садиться за расчеты.
Количество рядов
Металлочерепицу лучше всего искать не в магазинах или на рынках. Желательно выйти напрямую на производителя. Дело не только в цене — она может и не очень сильно отличаться, а в том, что многие цеха/заводы предлагают нарезать листы требуемых размеров. Минимальная высота листа 0,7 м, максимальная — 8 м. То есть, вы можете заказать требуемое количество листов, покрывающих скат крыши от конька до свеса (с учетом карнизного выступа).
Этот вариант хорош тем, что кровля из металлочерепицы не будет иметь горизонтальных стыков, а значит меньше будет шансов на появление течи. Второй плюс — минимальное количество отходов и меньшее количество самого материала (за счет отсутствия горизонтальных перехлестов экономится несколько квадратных метров). Минусы — сложности с доставкой, подъемом длинных листов наверх, неудобная укладка.
Расчет прямоугольного ската кровли
При использовании листов стандартных размеров, высоту ската кровли делят на полезную длину листа. Полученную цифру всегда округляют в большую сторону. Полезная длина получается после того, как от общей длины вычли величину горизонтального перекрытия — от 100 до 200 мм. Чем более пологий скат, тем большее перехлест листов необходим, чтобы осадки не могли попасть в подкровельное пространство. На крышах с углом наклона до 12° один лист перекрывает другой не менее чем на 200 мм, при наклоне от 12° до 30° нахлест составляет 150-200 мм, более 30° — 100-150 мм. От общей длины листа отнимают заданную величину нахлеста, это и будет «полезная длина».
Пример расчета количества рядов металлочерепицы на крыше. Пусть длина ската 4,5 м, полезная длина листа — 2,3 м. Делим 4,5 на 2,3, получаем 1,95, округляем до целого числа — получаем 2 ряда. В данном случае в отходы уйдет лишь небольшая часть одного листа, но бывают случаи, когда отрезается больше половины. Это очень невыгодно, так как больше использовать этот кусок нигде не получиться.
Количество листов в ряду
Берут длину ската и делят на полезную ширину листа. Этот параметр указывается в технических характеристиках к металлочерепице. Чаще всего это 110 см (1,1 м). Полученное число округляем в большую сторону, получаем количество листов в ряду.
Пример расчета листов металлочерепицы в ряду. Пусть длина свеса 8 м, полезная ширина листа 1,1 м. При делении получаем 7,27 штук, но округляем до большего целого и получаем 8 штук в одном ряду. Причем один лист более чем на 2/3 уйдет в отходы.
Особенности вальмовых крыш
У вальмовых крыш скаты имеют треугольную или трапециевидную форму. Тут необходим подбор длины листа — чтобы минимизировать количество отходов.
Пример раскладки листов металлочерепицы на вальмовой крыше
Высота подбирается так, чтобы в отходы уходило не более половины. Вручную это делать довольно сложно, и все равно имеется солидная погрешность — отходов будет на 20-25% больше, чем при расчете с помощью программ. Они обычно есть у продавцов и производителей. Лучше точный расчет предоставить им, а дома предварительно измерять параметры кровли (или вызвать замерщика), а потом попытаться подобрать размеры самостоятельно. Затем можно будет сравнить количество необходимого материала, рассчитанного вами и предложенного.
Определение количества доборных элементов
Кровля из металлочерепицы требует большого количества различных дополнительных элементов (доборов), которые оформляют конек, край свеса, бока ската, проход трубы, ендову (место стыка двух примыкающих скатов крыши).Чем сложнее форма крыши, тем более количество добров требуется. При простой двускатной кровле необходимы будут коньковые элементы и заглушки, карнизные и фронтонные планки. На этом все.
Какие бывают доборные элементы для кровли из металлочерепицы и для чего они необходимы
Несмотря на большое разнообразие доборов, считаются все они одинаково. Берете длину поверхности, на которую из необходимо монтировать и делите на полезную длину элемента. Она обычно стандартна и составляет 1,9 м (общая длина 2 м). Полученный результат округляется в большую сторону.
Монтаж снегозадержателей на металлочерепицу: инструкции и их разновидности
Высокий уровень безопасности – одно из основных требований, которые предъявляются к кровле из любого материала, и в том числе из металлочерепицы. Для этой цели используют специальные конструкции, которые называют снегозадержателями. И основная цель – обеспечить безопасный сход снега с крыши и предотвратить возможные опасные ситуации. Кроме того, они способствуют сохранению первоначальной формы конструкции, и не позволяют ей деформироваться под весом обледенелого снега. А учитывая, что его масса в некоторых случаях может превышать вес самой кровли, эта проблема довольно актуальна.
Предугадать, как именно будет распределяться снег на поверхности крыши, практически невозможно. Это зависит от многих факторов, в том числе угла наклона кровли, направления ветра и т. д. Поэтому для того чтобы произвести расчеты, используется специальная формула:
Q = G×s
В данном случае Q – это нагрузка, которую оказывает снег, G – масса снега на плоской поверхности крыши, узнать которую можно из специальной таблицы, а S — коэффициент поправки, который зависит от угла наклона кровли: > 25° — 1, если 25-60° — 0,7. Если градус наклона больше 60, то это в расчет не принимается, поскольку в этом случае осадки на поверхности точно не задержатся.
Важным этапом при отделке крыши с использованием металлочерепицы является установка всех доборных элементов, которые не только защищают покрытие, но и позволяют скрыть не эстетичные стыки и края
Для того чтобы определить показатель G, необходимо обратиться к специальной таблице, которая предоставляет информацию касательно снежных покровов для каждого региона страны.
Установка трубчатых снегозадержателей на металлочерепицу: правила монтажа
Как правило, в качестве основы для снегозадержаталей используют трубу, которая прокладывается вдоль крыши. В случае использования металлочерепицы в качестве кровельного материала, фиксация производится в местах, где соединяется кровля и несущая стена.
Категорически запрещена фиксация этих элементов на карнизную планку для металлочерепицы, так как это может повлечь за собой разрушение всех системы. Более того, если приходится иметь дело со скатом, протяженность которого достаточно велика, то монтаж снегозадержателей на металлочерепицу нужно производить сразу в несколько рядов, чтобы обеспечить более надежную фиксацию.
Процесс монтажа трубчатых снегозадержателей на металлочерепицу
Сами трубки крепятся на крыше либо встык, либо в шахматном порядке. Отдельного внимания стоит установка такой системы в том случае, если в доме имеется мансарда. В таком случае установка обязательно должна быть произведена таким образом, чтобы над каждым оконным проемом был расположен снегозадержатель. Что касается расстояния от края крыши до элементов, то вполне достаточно 40-50 см.
Решетчатые снегозадержатели для кровли из металлочерепицы: как правильно крепить
Наиболее эффективными считаются решетчатые снегозадержатели, так что те пользователи, которые интересуются качеством устанавливаемых систем, выбирают преимущественно этот вариант. Существует два вида таких конструкций – обычные и «королевские», хотя стоит признать, что особой разницы между ними нет, за исключением опор и сложности решеток.
Высокий уровень эффективности и безопасности этого типа снегозадержателей обусловлен их немалой высотой, за счет которой они могут быть не полезны не только зимой, когда речь идет об удержании снега, но и летом. Ведь именно в теплое время года чаще всего производятся всевозможные ремонтные работы.
Решетчатые снегозадержатели считаются одним из лучших вариантов для кровли из металлочерепицы
Уголковые снегогозадержатели на металлочерепицу
Уголковые снегозадержатели представляют собой тонкие стальные листы, которые покрыты полимерным покрытием, защищающим их от коррозии. Это один из самых бюджетных вариантов, который при этом позволяет эффективно предотвращать скатывание снега с кровли. Подобрать модель, которая будет подходить к имеющейся металлочерепице очень просто, поскольку ассортимент цветовых решений чрезвычайно велик.
Для фиксации уголковых снегозадержателей на кровле крыши металлочерепицей используют саморезы и обычные металлические уголки. Крепление производится на верхнюю волну листа.
Это далеко не все варианты конструкций, которые могут быть использованы для того, чтобы предотвратить скатывание снега с крыши. Металлочерепица превосходно сочетается со многими моделями и разновидностями этих элементов, так что проблем с выбором и фиксацией точно не возникнет.
Пример расположения уголковых снегогозадержателей на крыше, покрытой металлочерепицей
Монтаж металлочерепицы: пошаговая инструкция для самостоятельной работы
Учитывая тот факт, что цена монтажа металлочерепицы никогда не была низкой, многие предпочитают попробовать сделать все необходимое самостоятельно. Хотя изначально стоит ознакомиться с тем, сколько стоит профессиональный монтаж металлочерепицы. Цена работы за м2 начинается от 250 рублей и может возрастать в зависимости от сложности.
Процесс монтажа кровли из металлочерепицы, технология которого будет рассмотрена далее, состоит из нескольких этапов, каждый из которых имеет свое значение и должен быть проведен должным образом.
Металлочерепица является экологически безопасным материалом и не содержит в своем составе вредных компонентов
Укладка металлочерепицы: подготовительный этап и проведение расчетов
Первое, что потребуется сделать в том случае, если было принято решение о самостоятельном проведении процедуры укладки металлочерепицы на поверхность крыши – проведение предварительных расчетов. Это необходимо для того, чтобы определить, какое количество каких материалов потребуется и, соответственно, избежать ненужных затрат.
Начнем с того, что проясним некоторые основные понятия, чтобы в дальнейшем вопрос о том, как именно устроена кровля из металлочерепицы не возникал. Если посмотреть на крышу, которая уже была покрыта этим материалом, то можно увидеть, что она состоит из рядов, которые проходят поперек ската и волн. Расстояние от одного ряда до другого называют шагом.
Существует такое понятие, как «модель». Под этим названием подразумевают листы металлочерепицы, шаг которых составляет 35 см, а количество волн при этом 6. В продаже можно найти листы модулей 1, 3, 6 и 10.

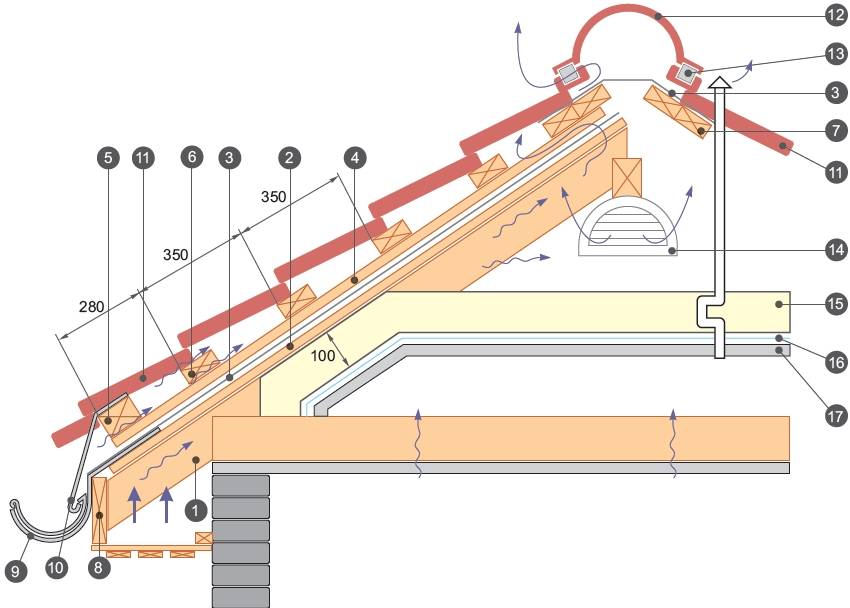

Схема монтажа кровельного пирога: 1. Система стропил, 2. Контррейки, 3. Гидроизоляционная пленка, 4. Бруски вертикальной обрешетки, 5. Стартовый брус горизонтальной обрешетки, 6. Бруски горизонтальной обрешетки, 7. Обрешетка дополнительная, 8. Ветровая доска, 9. Кронштейн для желоба, 10. Карнизная планка, 11. Металлочерепица, 12. Кровельный конек. 13. Коньковый уплотнитель, 14. Слуховое окно, 15. Материал теплоизоляции, 16. Пароизоляционный материал, 17. Подшивка мансарды.
В процессе выбора подходящего размера листа ориентироваться нужно на то, чтобы после монтажа стыки и волны сходились таким образом, чтобы образовывать единое покрытие по всей длине ската
Количество материала при этом высчитать довольно просто, приняв во внимание длину крыши и листов
Приобретая металлочерепицу, важно обратить внимание и на некоторые дополнительные элементы, которые входят в комплект и позволяют провести правильную установку. К этому относят стальные планки длиной 2 м, а также листы стали 200х125 см, которые должны иметь ту же расцветку, что и черепица
В процессе приобретения металлочерепицы, нужно убедиться, что эти вспомогательные элементы имеются в достаточном количестве и соответствуют всем требованиям. Например, стандартный уровень наклона планки составляет 30 градусов. Хотя возможны и другие варианты по желанию покупателей – от 11 до 70 градусов.
Перед выбором металлочерепицы в качестве кровли, стоит обратить внимание на угол наклона крыши
Материалы и инструменты для укладки металлочерепицы своими руками
Для того чтобы провести монтаж металлочерепицы своими руками, необходимо заранее позаботиться о наличии некоторых инструментов и материалов, которые позволят провести все работы максимально просто и эффективно:
- шуруповерт;
- электродрель;
- ножницы для резки металла;
- измерительная рулетка;
- молоток;
- маркер;
- монтажная лента.
Также стоит позаботиться о наличии стремянки и средств, предназначенных для индивидуальной защиты лица и рук (очки, перчатки).

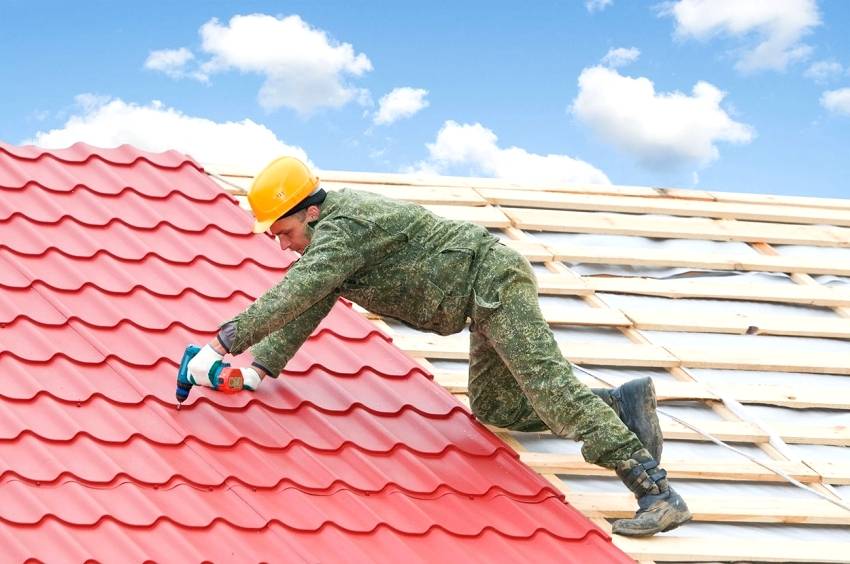

Крепление металлочерепицы к обрешетке осуществляется с помощью саморезов и шуруповерта
Что же касается расходных материалов, которые потребуются для подготовки основания и крепления металлочерепицы, то в этот список можно отнести: гидроизоляционный материал, кровельные планки, черепицу, а также аэроролик, планки для конька и торцов, направляющую доску и доски 2,5х10 см. Само собой, потребуются и крепежные элементы – саморезы и специальные уплотняющие шайбы для них.
Шаг обрешетки под металлочерепицу
Шаг обрешетки для металлочерепицы посчитать очень просто.
ВАЖНО!
Как уже говорилось, профиль металлочерепицы имеет повторяющийся рельеф. Нижние точки этого рельефа — места допустимого расположения саморезов. Повторяющееся расстояние между ними называется «шаг волны», это определяющая величина, влияющая на размещение досок обрешетки. Центральная (осевая) линия досок должна соответствовать нижним точкам волны.
Шаг волны у разных производителей отличается, поэтому важно заранее знать его величину, чтобы исключить ошибки размещения досок. В идеале надо приобрести кровельный материал (металлочерепицу, доборные элементы, снегозадержатели, желоба, ендовы и т.д.) до того, как контробрешетка под металлочерепицу будет установлена, чтобы иметь возможность сверки размеров при установке
Устройство кровли из металлочерепицы по деревянной обрешетке
Средства для обработки деревянной конструкции крыши
Важным этапом перед монтажом стропильной системы и обрешетки является обработка деревянного сырья специальными средствами, придающими дополнительной стойкости отдельным узлам и крыши в целом. Важным моментом перед выбором антисептика является не только порода дерева, но и общие климатические условия месторасположения строительного объекта. Опытные строители знают, что в жарком климате дерево необходимо защитить от воспламенения, а во влажном — от воды.
К основным видам таких средств можно отнести:
- огнезащитные (антипирены);
- биозащитные;
- водоотталкивающие;
- защищающие от плесени и грибка;
- универсальные средства.
Одним из самых популярных и универсальных антисептических средств является «Сенеж», который благодаря своим химическим свойствам глубоко проникает в слои древесины, защищая стропила и обрешетку от преждевременного гниения, вреда насекомых и других факторов, разрушающих дерево.
Деревянные элементы крыши можно обрабатывать, пропитывая поверхность обычной кисточкой. Более эффективным и распространенным способом обработки древесины является нанесение антисептика при помощи распылительных устройств механического или автоматического принципа действия.
Перед началом процесса обработки предварительно дерево необходимо очистить от мусора и просушить.
Треугольные и трапециевидные скаты
Монтаж листов для данных типов скатов предполагает использование вдоль линий перегиба крыши с обеих сторон от хребта дополнительных брусков. Инструкция по крепежу листов тут такая: вначале займитесь карнизной доской и настелите обрешетку, затем переходите ко всей карнизной системе. Металлочерепицу можно устилать от края или осевой линии. Нижние листы выравнивайте по карнизной доске. Отрезок между резаными угловыми листами – не больше 10 см. Теперь рассмотрим порядок действий, касающихся коньковых узлов крыши. Они монтируются так: планки подгоните к углу хребта, прямую деталь обрежьте в соответствии с углами, в полукруглую – установите пластмассовую заглушку.
Подготовка конструкций крыши – пошаговая инструкция
Перед тем, как монтировать металлочерепицу на крышу, нужно удостовериться в правильности установки несущих конструкций кровли. В частности, все элементы обрешетки уже должны находиться на своих местах, а изоляция не должна иметь каких-либо дефектов вроде разрывов или зазоров. Обрешетка должна устанавливаться с таким шагом, который указывается в приложенных к материалу документах.
Толщина обрешетки рассчитывается в зависимости от величины шага стропил и уровня атмосферных осадков в данном регионе. Последний показатель для разных регионов может существенно отличаться, поэтому необходимо найти подходящие данные. В том случае, если стропила расположены на расстоянии более 90 см друг от друга, или же если на кровлю ожидается серьезная снеговая нагрузка, то возле карнизов между досками стоит установить дополнительные элементы обрешетки или сплошной настил, который позволит в дальнейшем установить снегозадержатели или ограждение.
В точке, где устанавливается конек, нужна еще одна доска, к которой будут крепиться элементы конька. В ендовах же, если они будут обустраиваться, между элементами обрешетки также набиваются дополнительные доски, повышающие прочность конструкции и снижающие вероятность повреждения листов металлочерепицы.
Еще один момент, который нельзя обделять вниманием, обустраивая из металлочерепицы крышу своими руками – вентиляция пространства под кровлей. Воздуху нужно обеспечить беспрепятственный проход в это пространство через карнизы и выход через коньковую часть, чтобы он проходил через все расположенные под кровлей участки и вентилировал внутреннюю часть металлочерепицы
Кровлю необходимо проектировать таким образом, чтобы на ней не было участков, где воздух будет застаиваться. Отсутствие хорошей вентиляции зачастую приводит к разрушению конструкции из-за воздействия конденсата и протеканий.
Производители металлочерепицы знают о необходимости вентилирования конструкции и стараются учитывать этот аспект. Оптимальным решением, которое обеспечит качественную вентиляцию, являются зазоры, находящиеся между досками обрешетки и в пространстве между контробрешеткой – за счет этого обеспечивается продув металлочерепицы и гидроизоляционного слоя.
И последнее, чему стоит уделить внимание – деревянные элементы конструкции нужно обработать составами, повышающими огнестойкость и устойчивость к биологическим воздействиям. Самым дешевым вариантом защитного состава является известковое молоко, но строительный рынок предлагает и массу других вариантов – при наличии бюджета можно приобрести покрытие с самыми разными характеристиками.
Особенности работы с разными видами черепицы
В зависимости от того, какую именно черепицу вы выберете для своей крыши, будет зависеть сложность ее укладки. Мы подготовили для вас подробные мастер-классы, как работать с каждым из видов, какие нужны дополнительные инструменты и с чем придется столкнуться в процессе.
Вот насколько сильно отличается монтаж пяти самых популярных видов керамической черепицы:
Замковая пазовая черепица: укладка на шипы
Сегодня активно производят черепицы с замком. В их верхней части есть подвижная зона, или зона смещения. Благодаря ей ряды черепицы можно сдвигать вдоль ската, и при этом герметичность кровли вообще не нарушается. Это очень удобно, если керамическую черепицу переносят на новую крышу, у которой совсем другой шаг обрешетки – покрытие получится легко подогнать.
У пазовой черепицы с тыльной стороны есть специальные шипы, и ими ее зацепляют за обрешетку в процессе монтажа. На практике все довольно просто!
Вот как правильно вставлять черепицу с замком:
Плоская черепица: бобровка самых разных форм
Еще один красивый и популярный вид черепицы – бобровый хвост, или бобровка. По конфигурации нижнего края ее выпускаю полукруглой, прямоугольной и треугольной. Замков у нее нет, только профилированный шип на нижней части черепицы, который крепится за рейку обрешетки.
Благодаря отсутствию замков такая черепица идеально подходит для крыш сложной формы, даже с люкарнами по типу «бычьего глаза». Тем более, что бобровка небольшая, и на 1м2 здесь будет уходить куда больше материала. Дополнительно плоскую черепицу крепят саморезами либо гвоздями, для этого в ней изначально предусмотрены два отверстия.
К слову, эта черепица из всех керамических видов кровли больше всего подходит для конусообразных и необычных по форме крыш. Причем здесь не нужно жертвовать дизайнерской задумкой, где-то скрадывая округлые края ради упрощения монтажа. На самом деле чем симметричнее будет такая подконструкция, тем стильнее получится итоговый результат.
Главная ваша задача – сделать так, чтобы высота стропил была одинаковой. Для этого такую часть площади должны поддерживать специальные опоры. Понадобится также качественная подкровельная изоляция с повышенным уровнем защиты. Не экономьте также на обрешетке, и чем больше шаг у стропил, тем чаще она должна быть, и нигде расстояние не должно превышать 30 см.
В нужных местах подрежьте плиты сверху и снизу на станке для резки плитки. При укладке боковой нахлест должен быть от 3,5 см, и одна большая черепица должна перекрывать три маленьких, и так башенка укладывается до самой верхушки
Причем важно, чтобы ряды были независимы друг от друга
По сути, большая часть черепиц у вас будет обычной ширины, но будет и часть подкорректированных, для уравновешивания всех рядов:
S-образная черепица: специальные зацепы
Переходим к самой фактурной черепице – S-образной формы, поперечное сечение у которой напоминает букву «S». На тыльной стороне вы обнаружите зацепы, которыми черепицу цепляют за рейки обрешетки. Благодаря им черепица подвижна, ряды можно сдвигать-раздвигать с промежутком от 2 до 4 см. К слову, не путайте такую черепицу с пазовой замковой, которая тоже напоминает S-образную форму, но имеет профилированные замки.
Одна из самых красивых и популярных S-образных черепиц – средиземноморская:
Традиционная S-образная черепица, настоящая классика – это мунк-нунн, или «монах-монашка». Состоит она из двух частей, верхняя из которых называется «монахом», а нижняя «монашкой».
Крепить такую черепицу нужно при помощи специальных кляммеров (кляймеров) или прочной проволоки.
Крыша получится достаточно тяжелой, зато самовентилируемой, при утеплении кровли не нужно будет оставлять специальный зазор. Правда, укладывать такую черепицу не просто, необходимо мастерство, а поэтому современные производители выпускают пазовую черепицу, которая эффектно имитирует мунк-нунн, укладывается легко, и при этом сохраняет античный колорит.
