Способы переноса выключателей света без штробления

Что нужно сделать перед тем, как перенести выключатель в другое место

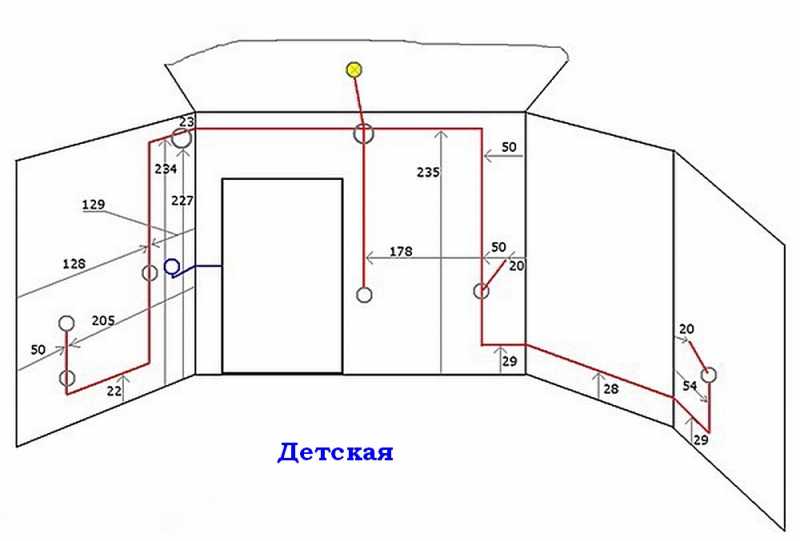

Разумеется, для начала потребуется определиться с новым местом расположения выключателя. В принципе, руководствоваться при этом нужно собственным удобством и здравым смыслом. Однако существуют определенные правила, согласно которым выключатели и розетки не желательно располагать ближе полуметра от раковин, моек, душевых кабин. В остальном же строгих предписаний не имеется.

Выключатель света – это коммутационное устройство управления освещением, конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.

Также необходимо позаботиться о наличии специализированного инструмента для проведения работ. Если таковой будет всегда под рукой, то процесс пройдет максимально безболезненно. По крайней мере, не нужно будет беспокоиться о том, что чего-то нет, и бежать в магазин или к соседу, бросив работу на половине. Итак, для переноса выключателя могут пригодиться следующие инструменты:

  • такое приспособление, как штроборез. Он представляет собой некое подобие небольшой циркулярной пилы, что-то вроде болгарки. Если же штроборез достать не представляется возможным, то подойдет ударная дрель или перфоратор. Можно обойтись даже безо всего этого, если решить протянуть провод не внутри стены, а во внешнем коробе;
  • для сверления потребуется обзавестись также специальной коронкой по бетону. Ее стоимость будет напрямую зависеть от диаметра и от того, из какого именно материала она изготовлена. Нужно подбирать коронку такого размера, который потребуется для того, чтобы высверлить нишу под выключатель ваших габаритов;
  • вероятнее всего, также пригодятся три отвертки: с перекрестным жалом, а также две плоские – одна узкая, другая широкая;
  • нож для разрезания проводов и кабеля. Если нет возможности приобрести специализированный инструмент, то можно обойтись и обычным монтажным ножом;
  • из всевозможной «мелочевки» потребуется: кусачки, пассатижи, изоляционная лента, алебастр и новый провод необходимой длины.

При выборе провода нужно ориентироваться на то, из чего изготовлен прежний кабель. Если использовать разные материалы, то в итоге можно столкнуться не только с разницей в сопротивлении, но и с электрохимической коррозией в месте скрутки. Кроме того, нужно выбирать провод того же сечения, что и предыдущий. Ведь, согласно законам физики, при увеличении поперечного сечения провода падает сопротивление. Следовательно, в месте перепада силы тока будет наблюдаться перегрев провода. А это, в свою очередь, чревато не чем иным, как пожаром.

Штроборез — электроинструмент для устройства технических штробв стенах, полах и потолках.

При покупке провода можно ориентироваться на следующее правило:

  • для алюминиевого провода площадь поперечного сечения будет оптимальной в 2,5 квадратных миллиметра;
  • для провода из меди – 1,5 кв. мм.

Может также пригодиться фонарик для того, чтобы иметь возможность работы в темноте. Ведь перед тем, как начать проводить любые электромонтажные работы, следует обесточить жилище от электричества.
Сегодня можно приобрести по достаточно невысокой цене фонарик с крепежом на голове. Это позволит освободить руки.

Рекомендации

Перед скручиванием жилок снимают с электропровода специзоляционный слой. Делать это нужно с каждой стороны. Зачищают контакты с помощью наждачной бумаги. Это позволит лучше сцепить контакты, что приведёт к беспроблемной эксплуатации в течение длительного срока. При проведении скрутки паяют жилы готовой конструкции с помощью свинцово-оловянной смеси.

Выбирайте провод нужного размера. Если затрудняетесь в этом вопросе, посоветуйтесь с мастером или менеджером по продажам. Они посоветуют, что лучше подобрать.

В помещении кабель свисать не должен. Обрезайте все излишки с последующим скручиванием и установкой остальной части внутри распределительной коробки.

Замена старого выключателя

Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.

Как снять старый выключатель

Работа проводится в таком порядке:

  1. С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
  2. Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
  3. Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
  4. Весь выключатель вынимается из гнезда.
  5. Из клеммных зажимов извлекаются подводящие провода.

Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.

В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.

Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.

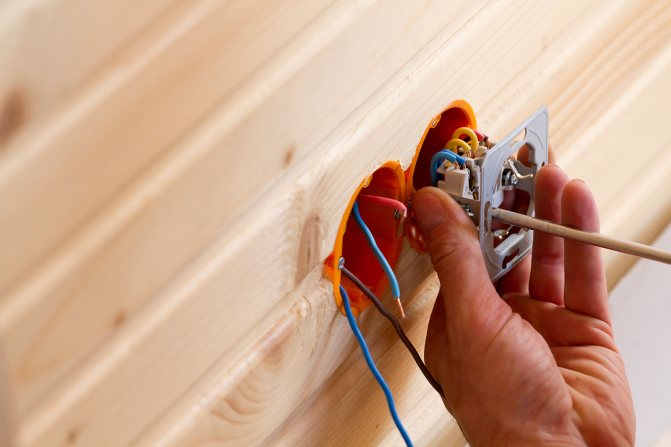

Установка нового выключателя

Работы осуществляют в обратном порядке:

Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами

В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают

Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.

После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.

Особенности процесса

Да, высота размещения розеток и выключателей в большинстве квартир невозможно назвать целесообразной, и если в случае с выключателем неудобство заключается только в том, что к нему сложно дотянуться ребенку, то розетки и вовсе являются отдельной историей. Как правило, они размещены в самых неожиданных местах, и иногда «прячутся» от владельцев квартиры или дома за шкафом, иногда за ковром, а то словно бельмо на глазу маячат на фоне только что поклеенных обоев, и возвышаются над спинками кроватей и диванов. Украшением интерьера это назвать сложно, даже если вы купили самые дорогие и стильные розетки. Рано или поздно ее постигнут участь многих – воткнут тройник и множество штепселей разного вида и формы с проводами, которые перекрутились, что окончательно испортит настроение и добьет вас. Чтобы не видеть такое безобразие, было бы разумно перенести выключатель ниже (то же самое относится и к розеткам).

Если у вас открытая электрическая проводка, то момент с переносом выключателя и вовсе не должен доставить неудобств. Но если проводка скрытая, то здесь никак не обойтись без перфоратора. Для начала следует отметить новое расположение выключателя примерно в 1 метре от пола и на оси со старым переключателем, а после можно начинать сверление отверстия, диаметр которого буде 6 см. Вам не потребуется сверло подобного диаметра – нужна будет лишь особая коронка, которая имеет твердосплавную режущую кромку.

Она будет отлично справляться с бетонными и кирпичными стенами. При этом по кирпичу вы сможете выполнять сверление при помощи обычной ударной дрели, а вот для бетона нужен только перфоратор, так как в противном случае (при использовании дрели) есть большой шанс того, что вы скоро попрощаетесь с этим электрическим инструментов.

Второй вопрос – на какую глубину сверлить? Чтобы ответить на такой вопрос, вам вначале потребуется приобрести в магазине пластмассовый «подрозетник» нужного диаметра. Хотя в будущем на выбранном месте будет стоять выключатель света, коробку для него все равно называют подрозетником. Он представляет собой цилиндрический стаканчик, который требуется вставлять и закреплять внутри стены, и он имеет официальное название – круглая монтажная коробка для внутренней проводки. Его нужно будет обязательно «утопить» в стене полностью, и даже немного глубже на несколько миллиметров – такой и будет глубина отверстия. После того, как коронка будет помещена вглубь стены на нужную глубину, следует поменять ее на лопатку, т.е. приспособление, которое имеет схожесть с зубилом. Перфоратор переключите в ударный режим без сверления, доставьте ненужный круглый фрагмент стены, причем действовать перфоратором стоит как отбойным молотком. Так вы сможете сделать гнездо под выключатель.

Распространенные методы переноса розеток

Для выбора нужного способа как правильно перенести розетку, надо обладать хотя бы начальными знаниями по электротехнике – не всегда метод которым пользовались в одной комнате, может хорошо себя показать в другой. Упирается все в мощность приборов, которые будут включаться в новую точку.

Укорачивание провода

Самый простой способ – к примеру, с потолка в стене спускается провод, розетка при этом расположена в 20 см от пола, а место нового расположения будет в 50 см.

Порядок действий следующий:

  1. Демонтаж розетки и подрозетника.
  2. Извлечение провода из штробы до нужной высоты.
  3. Высверливание отверстия под новый подрозетник.
  4. Заведение проводов в подрозетник и его монтаж.
  5. Заделывание старого отверстия под розетку и штроб.
  6. Установка розетки.

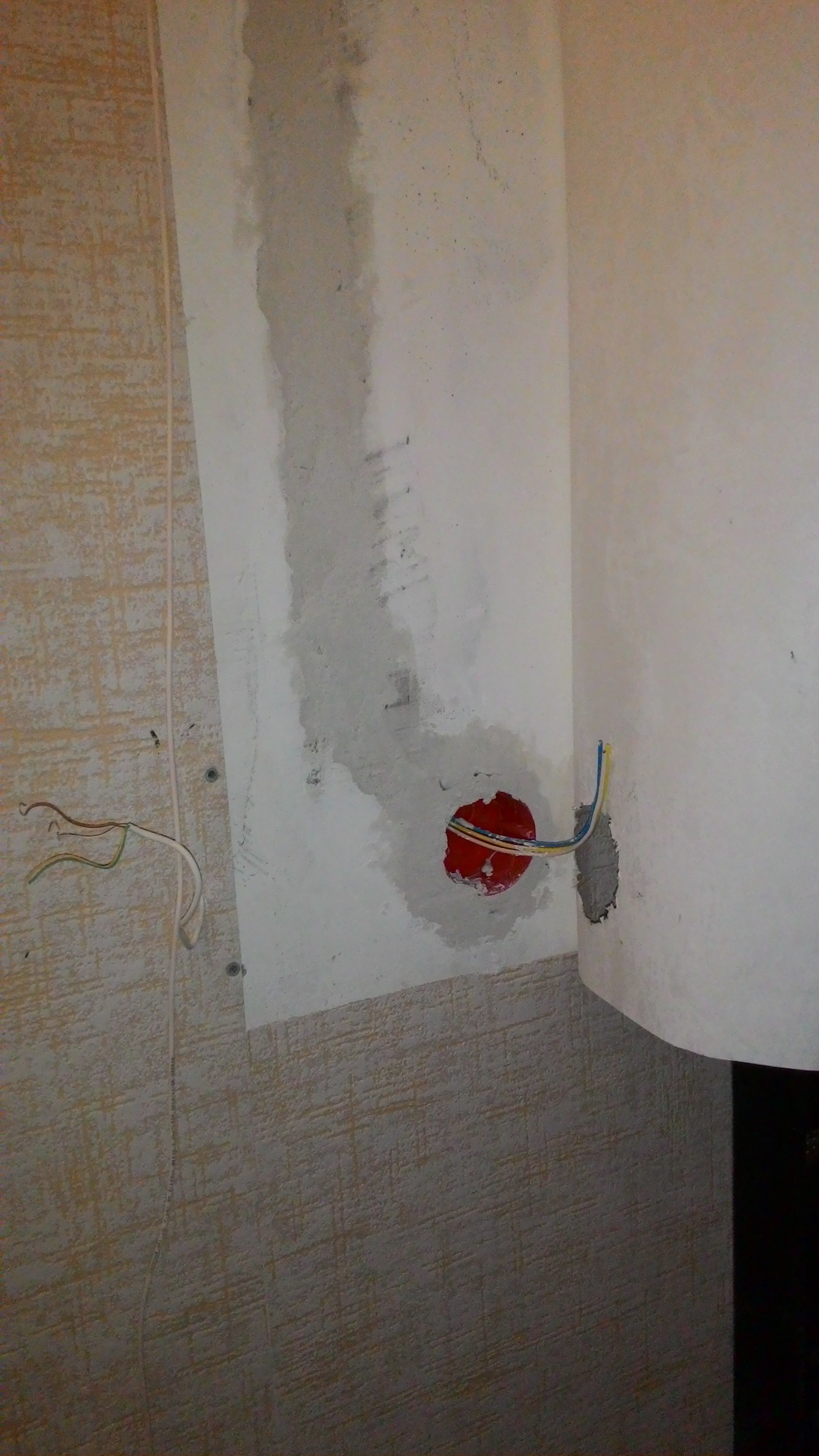

Смещение розетки – удлинение провода

Если в комнате намечается перестановка и на новом месте для телевизора или утюга нет розетки, то провод от старой можно просто нарастить. Если провод находится в стене, то придется делать штробу от старой розетки до новой.

Все делается в таком порядке:

  1. Снимаются старые розетка и подрозетник.
  2. Высверливается отверстие под новый подрозетник и к нему прорезается штроба.
  3. На месте новой розетки устанавливается подрозетник, а на старой – коробка для скруток.
  4. Наращивается провод и прокладывается к новой розетке.
  5. Заделываются штробы и устанавливается розетка.

В некоторых случаях отверстие под старую розетку полностью замазывают цементом или гипсом. Так делать не рекомендуется, потому что чаще всего в электрический цепи портятся именно места соединений проводов. Лучше сделать дополнительную коробку и в случае необходимости открыть ее, чем разбивать стену.

Соединение шлейфом

Если была сделана перестановка, то это не значит, что через некоторое время не будет сделана еще одна, а потом третья и так далее… Если для переноса старой розетки своими руками предполагался предыдущий способ, то должна возникнуть логичная мысль – оставить розетку на месте, а в новом месте установить еще одну.

Такой способ увеличения количества розеток используется достаточно часто, а новые точки делаются открытой и закрытой проводкой. При этом необходимо помнить, что подключать к ним мощные устройства не рекомендуется – чем больше скруток от счетчика до устройства, тем выше вероятность порчи одной из них.

Нюансов тут немного:

  • Чаще всего провода зажимаются через клеммы розетки. Можно скрутить их и отдельно, но это просто лишняя трата места и времени.
  • Провод для новой розетки надо подбирать такого же сечения, как и для старой.
  • Провода всегда прокладываются под прямым углом. Пробивать диагональную штробу запрещено правилами ПУЭ. Кроме того, если в будущем понадобится просверлить в стене отверстие, то гораздо проще представить себе где может проходить провод.

Прокладка новой линии

Выполняется двумя способами – розетка прокладывается от распределительной коробки, что уже находится в комнате, или делается совершенно новая линия прямо от счетчика. Первый способ используют когда надо обновить провод – к примеру, если старый подвергался неоднократному перегреву, о чем свидетельствует затвердевшая и крошащаяся изоляция. Новая линия прокладывается под мощное устройство – когда выполняется перенос розетки для электроплиты, бойлера или кондиционера.

Делается все за несколько шагов:

  1. Делаются недостающие штробы от распределительной коробки или щитка электросчетчика до новой розетки. Если есть возможность, то можно использовать старые борозды, но из них придется выбивать замазку.
  2. В щиток устанавливается автоматический выключатель, на случай короткого замыкания.
  3. Провод укладывается в штробу и закрепляется – замазывается гипсом или цементом.
  4. Устанавливается подрозетник и подключается розетка. Если подключается мощное устройство, то провода рекомендуется залудить.

Старую розетку можно оставить на своем месте, либо отключить и обрезать провода от распределительной коробки, демонтировать подрозетники и замазать все гипсом. Особой разницы между переносом мощных розеток на кухне, к которым может быть подключена трехфазная линия и обычных бытовых на 220 вольт нет. Все операции выполняются точно так же, только приходится подключать большее количество жил.

Разновидности выключателей

Производители выпускают большое количество различных коммутаторов, они отличаются друг от друга множеством признаков. Для того, чтобы разобраться, мы рассмотрим их подробнее.

Таблица 1. Виды коммутаторов по способу соединения проводов.

ВидОписание
С зажимом и винтамиДля соединения контактов в таком приборе устанавливают зажим, который закрепляется на винты. Монтаж этого соединения осложняется, но зато получается качественный контакт. Конечно, со временем соединение разбалтывается, тогда придется затянуть винты. Считается, что подобный способ соединения подходит при наличии проводов из алюминия.
Механизмы с пружинамиЭто современный вариант зажима с винтами. Здесь под пружиной находится специальная пластина, которая фиксирует оголенный провод. Благодаря чему получается качественное соединение. Впрочем, это достаточно примитивный способ монтажа. Минусом конструкции является то, что провод необходимо зажать в соответствии с правилами. Иначе устройство будет неисправным. Такие выключатели совместимы с медной электропроводкой.

Таблица 2. Типы выключателей по методу монтажа.

ТипОписание
НакладныеТак принято называть устройства, которые сначала накладывают на стену, а потом фиксируют. Они выглядят менее эстетично, потому что выпирают. Часто такие устройства используют при наличии наружной проводки. При этом, приборы отличаются функциональностью, простотой монтажа.
ВстроенныеПод такие выключатели заранее подготавливают проем в стене. Из-за этой особенности осложняется проведение монтажа, но в итоге устройство будет выглядеть эстетично. Только внешняя панель может немного выступать из стены. Такие устройства подходят для электропроводки скрытого типа.

Таблица 3. Разновидности коммутаторов по способу управления.

Вид, иллюстрацияОписание
С клавишамиЭти устройства состоят из контактов, которые находятся внутри и качающего механизма с пружиной. Первым вариантом такого прибора является механизм с шаром, который при нажатии движется. Второй вариант — подпружиненную раму, она тоже перекатывается из стороны в сторону. Такие выключатели могут иметь как одну, так и несколько клавиш. Отличаются они длительной эксплуатацией при правильном монтаже.
Шнурового типаНа пике популярности такие устройства были в 1975 году. При этом они устанавливаются и на современные светильники различных видов. Так, из корпусной части коммутатора выходит прочный шнур, который достаточно дернуть для того чтобы включить или выключить прибор. Фиксируется этот шнурок на специальном рычаге, который взаимодействует с колодкой поворота.
СенсорныеРабота этих приборов происходит без механического воздействия. Для того, чтобы включить или выключить коммутатор, необходимо прикоснуться пальцем к панели, которая находится с наружной стороны. Элемент сенсора реагирует на прикосновение, благодаря чему посылает сигнал электросхеме. Этот сигнал преобразуется в особую команду.
С дистанционным управлениемТакое устройство предполагает возможность управления осветительным прибором на расстоянии. Происходит это благодаря наличию специального пульта. Коммутатор в данном случае выполняет функцию приемника. Пульт представляет собой вид небольшого брелока из пластика. Расстояние его работоспособности будет зависеть еще от материалов, из которых изготовлены перекрытия. Тем не менее, сигнал поступает даже на расстоянии 18 метров.
Со встроенным датчикомКак правило, эти устройства реагируют на определенные изменения вокруг. Чаще всего это движение массивного объекта, из-за чего к контролеру поступает сигнал. Это программируемые выключатели. Поэтому пользователь может самостоятельно решить, при каких обстоятельствах устройство будет включаться.

Создание шлейфа

Перестановки в квартире или доме выполняются, как правило, не единожды. И возможно, старая точка подключения пригодится в будущем, поэтому демонтировать ее не обязательно. Однако и в новом месте розетку установить нужно. Такой способ организации подключений применяется достаточно часто. Однако следует понимать, что чем больше имеется скруток от электросчетчика до прибора, тем выше вероятность выхода линии из строя. Именно по этой причине к таким линиям нежелательно подключать мощных потребителей.

Существуют и другие нюансы, касающиеся организации шлейфа:

  1. Провода обычно зажимают клеммами розетки. Допустимы и отдельные скрутки, однако в этом случае имеется проблема чрезмерных затрат места и времени.
  2. Провод для новой розетки желательно выбирать того же сечения, что и для старой.

У шлейфового способа существует одно преимущество, касающееся безопасности: он рассчитан не просто на перенос старой розетки вверх или вниз, а на организацию новой точки вблизи старой.

Недостатком шлейфовой системы является горизонтальная прокладка кабеля. Сам по себе такой подход отвечает техническим регламентам, однако традиционное разветвление предполагает вертикальную разводку. В связи с этим, забыв об этой особенности шлейфов, домашние мастера в будущем повреждают провод.

Подбор материалов

Шлейфовый способ хорош еще и тем, что для его осуществления нужно минимальное количество материалов и инструментов.

Перечень всего необходимого приведен ниже:

  • провод подходящего сечения;
  • пластмассовый подрозетник;
  • перфоратор, оснащенный 70-миллиметровой коронкой;
  • индикаторная отвертка;
  • молоток;
  • плоскогубцы;
  • плоская отвертка.

Подрозетник подбирают исходя из стенового материала. Если планируется работать с бетоном или кирпичом, приобретают пластиковые устройства. Для дерева и гипсокартона используют модификации с распорными лапками.

Советы и рекомендации

  1. Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
  2. Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
  3. Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
  4. Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
  5. Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

3 способа аккуратно перенести выключатель света в удобное место без штробления

Нередко возникают ситуации, когда нужно перенести выключатель света в другое место. Зачастую, это делают новые хозяева квартиры при переезде. Но если вы решили просто поменять место расположения выключателя, не затевая ремонта, можно обойтись без штробления стен.

Прокладка провода в кабель-канале

Самый очевидный способ переноса проводов — протянуть их к новому месту выключателя в кабель-канале — закрывающемся пластиковом коробе, который крепится к стене. В магазинах можно приобрести не только разных размеров кабель-каналы, но и различных цветов и даже текстур, например, под дерево. Пластиковые короба фиксируются на стене саморезами, причиняя минимум вреда обоям или краске. Такие каналы можно протянуть куда угодно и спрятать в них все провода.

Использование декоративных проводов

Еще один вариант оформления проводов при переносе выключателя на новое место — задекорировать их в соответствии с интерьером. Можно приобрести цветные провода или сделать их такими самостоятельно. Очень интересный вариант декора получается, когда провода оформляют в виде веток дерева.

Для воплощения этой идеи понадобятся зеленые или коричневые кабеля. Если не нашли подходящих в магазинах, покрасьте или обклейте их цветным скотчем самостоятельно, после чего к ним приклеиваются листочки, вырезанные из бумаги или других материалов, птички и прочие элементы, которые подскажет ваша фантазия. Таким образом, преобразованные провода будут выигрышно смотреться в интерьере.

Установка дистанционного выключателя

Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.

Дистанционный выключатель состоит из:

  • приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
  • выключателя (передатчика), который может быть выполнен в разных вариантах.

Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:

  • сенсорные — работают от прикосновения;
  • управляемые по wi-fi или с помощью радиоволн;
  • многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
  • с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.

Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.

Управление светом происходит с помощью:

  • прикосновения к сенсорной панели выключателя;
  • нажатия на кнопку на механических устройствах;
  • с пульта дистанционного управления.

Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.

Зачем перемещать выключатель


В реальных условиях необходимость переноса выключателя освещения в помещении может возникнуть по разным причинам:

  1. Неудобное расположение по высоте. Выключатель находится слишком высоко, и маленькие дети не достают до него. Или, наоборот, дети уже выросли, а он слишком низко – приходится нагибаться.
  2. Ограничение доступа. Например, он оказался за шкафом или барной стойкой.
  3. Желание переставить мебель, причем выключатель оказывается закрытым.
  4. Повышение удобства. Обеспечение включения света из другой комнаты или из нескольких мест, приближение выключателя к кровати или креслу и т.п.
  5. Последствия ремонта. Веские причины – объединение нескольких комнат. Перенос, например, кухни в гостиную, разделение большого помещения на несколько комнат, переустановка входной двери и т.д.

Возможно, появилась возможность установки новой конструкции, а она не помещается на прежнее место.

Способ №2: Перенос существующего выключателя

Хорошо, с самым читерским способом мы разобрались. А теперь задача усложняется: как быть, если очень хочется сохранить клавишный выключатель, который вы так бережно подбирали под дизайн своей комнаты? Ведь он не способен работать без проводов, а прокладывать их по стенам совсем не входит в наши планы…

Выход есть, и на помощь снова приходят беспроводные модули nooLite. Среди них есть модели, которые придуманы специально для установки под существующий клавишный выключатель. Таким образом, ваш любимый выключатель приобретает способности радиопульта и может передавать команды на дистанционный силовой блок. Ну а дальше — дело техники!

  1. Аккуратно демонтируем привычный выключатель.
  2. Выбираем новое место установки и долбим там подходящее отверстие (увы, без этого не обойтись).
  3. Ставим выключатель на новое место и подключаем к нему соответствующий встраиваемый радиопульт nooLite.
  4. Ставим беспроводной выключатель nooLite для освещения аналогично предыдущему разделу.
  5. Убираем следы работ и делаем заглушку на старом месте.

Технология создания шлейфа

Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.

Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую

Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.

Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.

Выбор необходимых материалов

При использовании этого способа затраты материалов сводятся к минимуму.

Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:

  • провод соответствующего сечения;
  • пластиковый подрозетник;
  • перфоратор с коронкой D70 мм;
  • индикаторную отвертку;
  • плоскогубцы;
  • молоток;
  • плоскую отвертку;
  • инструмент для снятия оплетки.

Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.

Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала

Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.

Изготовление ниши и монтаж подрозетника

Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.

За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.

Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм

В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.

В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок

Подключение новой точки

Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.

Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.

Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.

Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства. Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку

Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.

Возможные причины неисправности

Чтобы начать починку, нужно действовать по следующему алгоритму:

  • Выполнить проверку всех розеток. Если не работает одно изделие, причину ищут в нем.
  • Электрическая цепь подвержена поломке в слабых местах, например, при соединении скруткой, ненадежной изоляции. Если в электророзетке все исправно, обрыв ищется в распределительной коробке.
  • Узнать, как пропало напряжение – устройства перестали функционировать или перед этим сработал автомат.
  • Определить, является ли розетка обычной или специальной для мощных электроприборов.

В одной комнате свет есть, но не работает розетка

Наиболее часто встречающаяся проблема, когда свет в помещении включается, а розетки не работают. При этом напряжение в других комнатах подается. Возможные причины неработоспособности:

  • превышение допустимой нагрузки;
  • поломка участка кабеля.

Нужно проверить электропровода в щитках, рабочей части точек питания. При обрыве или поломке кабеля вызывается электрик, так как может потребоваться новая прокладка электропроводов.

Самой частой проблемой является неаккуратное монтирование или повреждение изоляции. В таком случае индикатор покажет нарушение питания в неисправной области.

Одна розетка не работает, а остальные исправны в одной комнате

Когда не работает одна точка питания, причиной могут быть ослабевание контакта или оплавленная изоляция.

Если при визуальном осмотре крышка оплавлена, и розетка не функционирует, то перегорел контактный провод. При разборе устройства сгоревший участок виден.

Проблема может быть и в самом проводе, тогда нужно осмотреть кабель, проверить состояние жилы и изоляции.

Если перегрев происходил неоднократно, высока вероятность разрушения жилы, поэтому придется заменить неисправный кусок.

При поломке изоляции на оголенный участок надевают кембрик или изоленту. Потемневшие контакты аккуратно зачищают наждачной бумагой.

Еще одна причина поломки – короткое замыкание (КЗ). Определяется КЗ просто – замкнувшийся участок проводника отсутствует, а внутренняя часть покрыта маслянистым налетом. В таком случае нельзя отремонтировать розетку – только заменить на новую.

Перестала работать розетка на кухне около плиты или вытяжки

Плита, вытяжка, стиральная машина – это приборы с мощностью выше 2000 Ватт, для которых требуются отдельные розетки. Наиболее распространенной проблемой является подбор неподходящей точки питания, которая рассчитана на меньшую мощность. В таком случае производят замену электророзетки на новую с требуемым значением.

При превышении допустимой мощности может произойти разрыв провода. Исправление неполадки стоит доверить профессионалу.

Для мощных приборов устанавливается отдельный автомат. От перепада тока он может сработать. Чтобы вернуть напряжение в розетку, нужно посмотреть автомат и включить тумблер, ведущий на кухню.

Что делать, если сломалась сама розетка, а напряжение есть

Перед тем как начинать ремонт, убедитесь в том, что розетка подлежит восстановлению. Обгоревший прибор заменяется на новый. Если при проверке мультиметром напряжение отсутствует, проверяются провода. Убедившись, что с проводниками все в порядке, приступайте к ремонту.

Для починки потребуются:

  • отвертки;
  • острый нож;
  • изолента;
  • пассатижи;
  • мультиметр.

Порядок действий:

  1. Перед проведением работ обесточить квартиру. Чинить точку питания под напряжением запрещено.
  2. Из электророзетки вытащить приборы.
  3. С помощью отвертки снять корпус.
  4. Открутить зажимной болт и проверить качество соединений. Ненадежно закрепленные контакты укрепляют.
  5. Оплавившиеся концы подрезать ножом или кусачками. Поврежденную изоляцию восстановить при помощи изоленты.
  6. При поломке зажимного болта установить новый.
  7. После устранения неполадок собрать розетку.
  8. Включить электричество и убедиться в исправлении неисправности. Для этого требуется подключить прибор малой мощности. Если розетка работает без нехарактерных звуков и запахов, ремонт прошел успешно.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
