Способы подключения датчиков движения к светодиодным прожекторам

Подключение датчика к прожектору

Иногда ситуации складываются так, что владельцы загородных домов стараются сделать подключение датчиков движения к мощным прожекторам. Если это делать напрямую, то есть, выбирается схема, о которой было рассказано выше, то датчик высокую мощность прожектора просто не выдержит и сгорит. Поэтому в схему подключения добавляется магнитный пускатель. Он на себя возьмет высокие нагрузки, которые прожектор создаст на датчик.

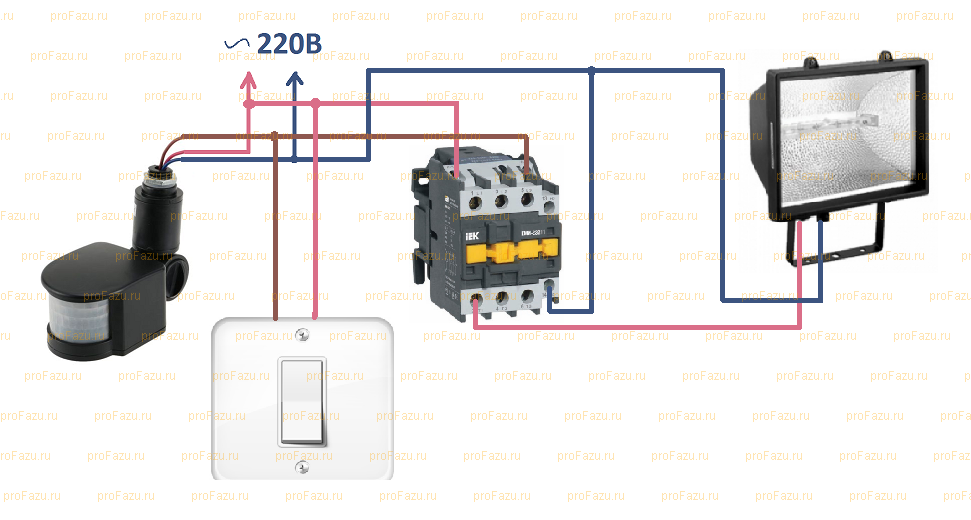

В схему подключения добавляется пускатель, через который будет проходить фазный контур. По сути, получится вот такая электрическая цепочка (можно сравнить с вышеописанной): к клеммнику подключается фаза, от клеммника идет провод до датчика, далее опять провод к клеммнику, от которого провод идет на пускатель и уже напрямую происходит соединение последнего со светильником. То же самое касается и нулевого контура (схема идентична).

Но здесь необходимо учитывать два показателя, а, точнее сказать, два соотношения:

• Точно сопоставить ток нагрузки с контактом датчика. То есть, сможет ли выдерживать контакт нагрузку, идущую от пускателя.
• Пускатель должен точно быть подобран под нагрузку самого светильника.

Некоторые горе-мастера предлагают в схему подключения мощных светодиодных прожекторов устанавливать не один датчик, а два, при этом не используя магнитный пускатель. Они считают, что таким образом можно равномерно распределить нагрузку от прожектора. Совершенно дурацкая идея, ведь нет никакой гарантии, что датчики сработают одновременно. Скорее всего, один включится раньше, другой позже. Соответственно, первый сразу же будет нагружаться, поэтому быстро выйдет из строя. А вслед за ним и второй.

Типы датчиков движений

Инфракрасные датчики реагируют на изменение теплового сигнала в зоне видимости. Они могут быть пассивными или активными. Пассивные реагируют на перемещение теплового излучения от людей и животных. Активные сами излучают ИК-волны и включаются, когда движущийся объект отражает их обратно. И те, и другие датчики полностью безопасны для людей и домашних животных.

Приёмник датчика состоит из нескольких линз. Чем линз больше, тем точнее работает прибор. Малое количество линз приводит к ложным срабатываниям. Датчики слепнут, если в кадре появляется большой горячий объект, например мангал или костёр.

Ультразвуковые датчики работают по принципу эхолокации. Они излучают не различимые человеком звуковые волны и сравнивают время возвращения отражённой волны. Если оно не меняется, это означает, что объекты неподвижны. Если увеличивается или уменьшается, — объекты перемещаются.

Такие датчики надёжно работают только на небольшом расстоянии, а ещё беспокоят домашних животных.

Микроволновые датчики работают по тому же принципу, что и ультразвуковые, только генерируют высокочастотные волны. Они не зависят от температуры окружающей среды, поэтому их можно устанавливать даже вблизи горячих объектов. Благодаря компактности микроволновые сенсоры подходят для скрытой установки. Они расходуют мало энергии, в среднем на 40% меньше инфракрасных и ультразвуковых аналогов. Из недостатков – высокая стоимость и возможные сбои при нахождении рядом источника электромагнитных волн.

Комбинированные применяются, в основном, для профессиональной охраны складов и других объектов. Чаще всего встречаются модели, совмещающие в себе ИК и микроволновый датчик.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

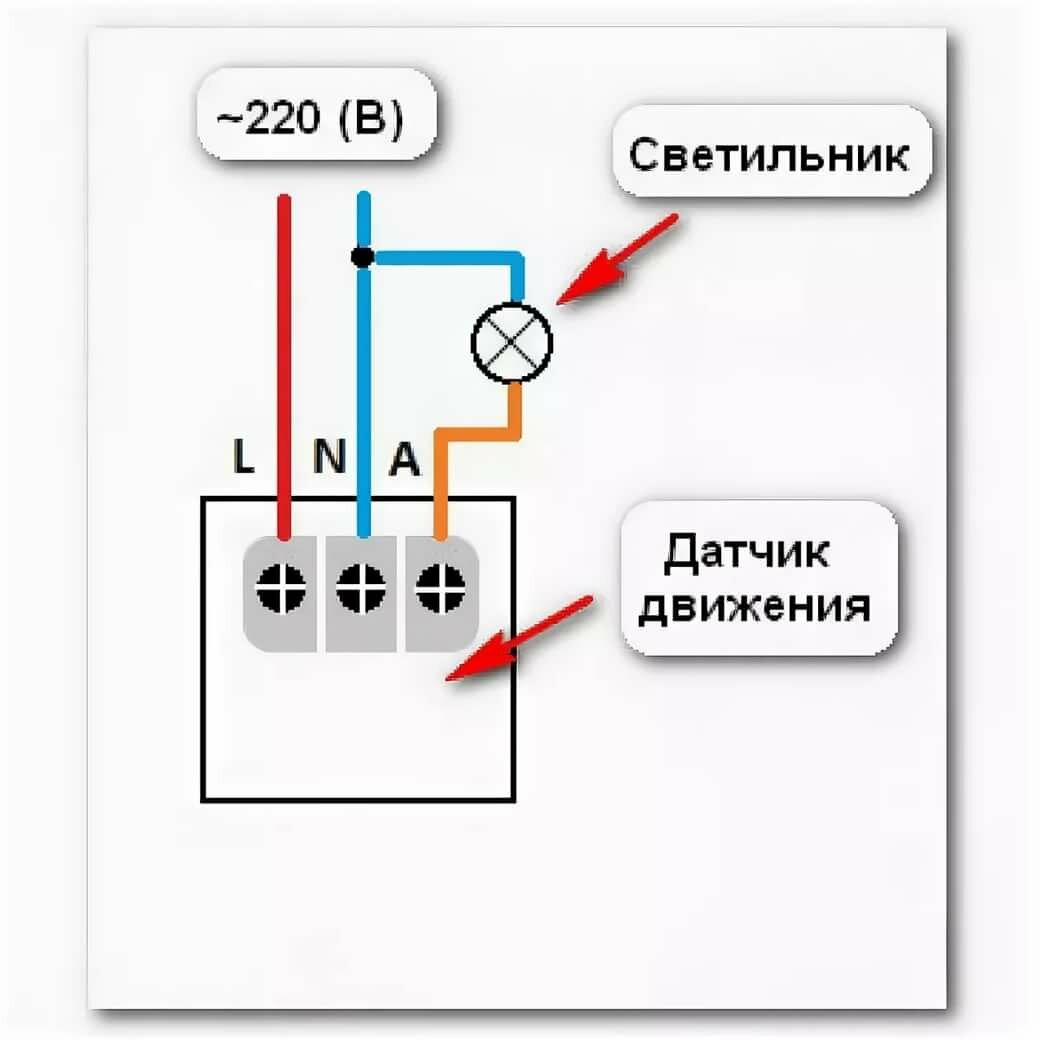

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.

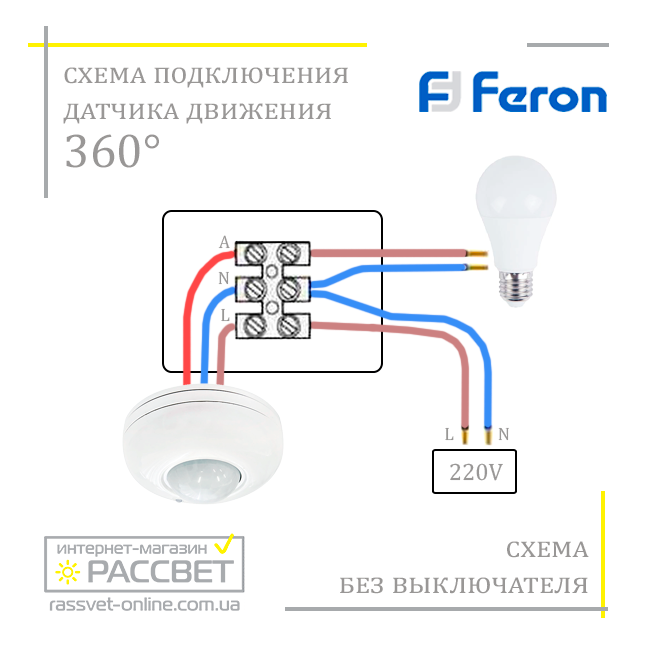

5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

1. Фазный провод подключается к датчику.
2. Нулевой провод от колодки идет на датчик и прожектор.
3. Проводник для защиты подключен к корпусу.
4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

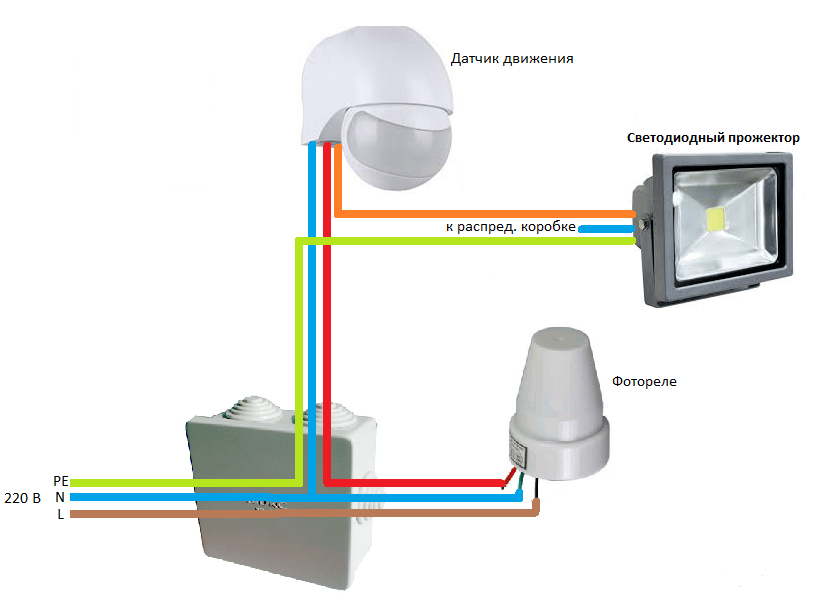

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Разновидности датчиков движения

ДД разделяются по принципу действия, точности функционирования и особенностями применения:

1. Контактные;
2. Инфракрасные.

Контактные

Самые простые включатели света – это контактные ДД. Они представляют собой концевые выключатели (герконы). Устройства могут иметь отдельное питание от аккумуляторной батареи. Обычно их устанавливают на входных дверях. На дверном полотне и косяке закрепляют магнитные контакторы. Когда пластины при открытии двери размыкаются, контакты геркона соединяются, включается реле, которое приводит в действие включатель прибора освещения.

Схема контактного ДД

Важно! Контактные датчики имеют ограниченную сферу применения. Универсальными приборами считаются инфракрасные ДД, поэтому в основном используется этот вид датчиков

Инфракрасные

Приборы срабатывают на тепловое излучение объекта в его поле обзора. Когда человек попадает в эту зону, ИК-сенсор «видит» инфракрасное излучение, исходящее от тела. В этот момент сенсор передаёт сигнал на реле включения лампы. Внутреннее устройство можно рассмотреть на примере модели Патрол – 201 ПЕТ.

Устройство датчика

Выбор модели датчика движения для дома

По способу определения появления человека в зоне контроля датчики движения бывают активные и пассивные.

Активные работают, как радар или эхолот. Излучают сигнал и анализируют его отражение. Если расстояние, которое проходит сигнал от датчика до препятствия и обратно изменилось, то он срабатывает. Пассивные датчики просто улавливают тепло, излучаемое человеком. Есть и комбинированные, в которых совмещены активные и пассивные способы контроля.

Активные датчики работают в ультразвуковом или в диапазоне высоких радиочастотах. Ультразвуковой диапазон лежит в пределах 20000 Гц, человек такой звук не слышит, а вот собаки, кошки и другие животные слышат и начинают вести себя беспокойно. Если в доме есть живность, то датчики движения, работающие в ультразвуковом диапазоне применять не допустимо.

Активные датчики движения, работающие на высоких радиочастотах не «замечают» препятствий в виде стен, мебели, и определяют только перемещение предметов. При неправильной установке могут реагировать даже на раскачивание деревьев за окном или передвижением людей в соседней квартире, вызывая ложные срабатывания. К тому же они самые дорогие.

Для управления включением освещения в квартире лучше всего подойдут пассивные инфракрасные датчики движения, реагирующие на тепло, излучаемое человеческим телом. Поэтому этот тип является самым распространенным.

Еще следует обратить внимание на горизонтальный и вертикальный углы обнаружения датчика движения и дальность. Обычно зона обнаружения для датчиков движения, предназначенных для установки на потолок составляет 360° в форме круга. Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°

Датчики движения, предназначенные для установки на стенах, обычно имеют угол обнаружения по горизонтали 180°, а по вертикали около 20°.

На чертеже синими линиями обозначен контур помещения, а фигура, образованная красными линиями, является зоной обнаружения датчика движения. Как видно, зона обнаружения не охватывает весь объем помещения, поэтому при выборе места установки зона обнаружения является определяющим критерием.

Дальность обнаружения датчиков движения обычно ограничена 12 метрами, чего для домашнего применения вполне достаточно. Если помещение больших размеров, имеет не прямоугольную форму или многоэтажное, например, как подъезд в доме, то в таком случае для обнаружения присутствия человека по всей площади, устанавливается несколько устройств.

По конструкции датчики движения бывают подвижные и неподвижные. Устройство подвижных позволяет изменять зону обнаружения, двигая датчик относительно основания в горизонтальном и вертикальном направлениях.

Как видите, в данном датчике движения предусмотрена возможность изменения положения его головки, благодаря чему, после монтажа его на стене можно в небольших пределах изменять зону контроля.

Установка.

Вариантов размещения настенных датчиков много, но самый оптимальный вариант — в углу помещения. Об этом говорит и диаграмма раскрыва лучей на рисунке выше (вид сверху). Вот посмотрите на моем примере. У меня датчик установлен в углу, а справа от него, над дверью, висит светильник.

Из личного опыта скажу, что связку датчик — светильник лучше всего использовать отдельно от действующего освещения. Для этого проведите отдельную линию, в которой будут задействованы только датчик, светильник и выключатель. Так Вы всегда сможете отключить датчик движения, когда в нем нет необходимости.

Кстати, можно использовать и действующий выключатель. Например, если у Вас стоит одинарный, то его меняем на двойной, а свободный контакт выключателя используем для подачи питания 220В на датчик. Если стоит двойной выключатель, то соответственно его меняем на тройной. У меня распределено так:

Давайте рассмотрим вариант установки настенного датчика в прихожей квартиры.

Как правило, в наших квартирах двери из всех комнат ведут в прихожую. Задача

: где установить датчик таким образом, чтобы при выходе из любой комнаты он включал свет? Все очень просто.

Зная диаграмму работы лучей

настенного датчика, выбираем самое оптимальное место для установки. Например:

На рисунке желтым цветом обозначена контролируемая зона, при пересечении которой датчик сработает и включится свет. Но также есть и мертвые зоны

, где он Вас не видит. Но этими зонами можно пренебречь, так как при выходе из любой комнаты, Вы все равно попадаете в контролируемую зону.

Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Вот реальный пример соответствующий рисунку выше:

В любом случае экспериментируйте. Возможна даже комбинированная установка настенного и потолочного датчиков одновременно, где работа только одного вида будет не эффективна.

Параметры выбора прожектора с датчиком движения

Выбор прожекторов в специализированных магазинах большой. Самыми популярными по типу освещения остаются светодиодные устройства. Они отлично фокусируют свет, имеют высокую яркость. Кроме них, в продаже есть прожекторы галогенного типа, созданные на основе инфракрасного излучения. Прочие современные приборы таковы:

• с LED-системой;

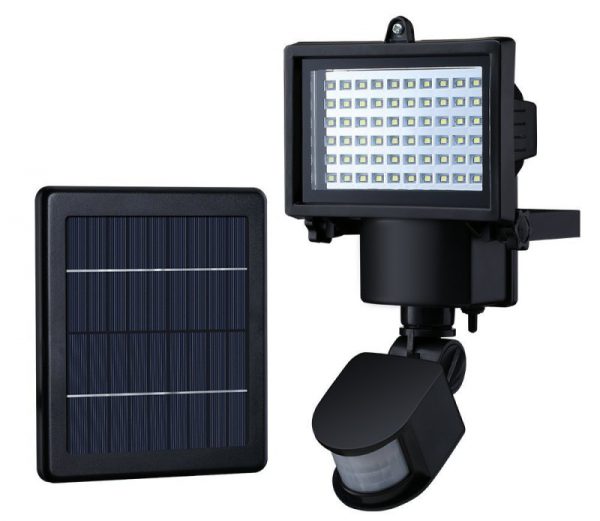

• на солнечных батареях;
• с люминесцентными лампами;
• с энергосберегающими ртутными элементами.

Расположение датчика

Способ соединения датчика с основным устройством играет важную роль в том, какая схема подключения будет выбрана. По типу размещения датчика выделяют прожекторы, где сенсор находится непосредственно внутри, под единым корпусом, а также в иной точке осветительного прибора. Реализуются модели с датчиком, который надо закреплять в отдалении от самого прожектора.

В корпусе светильника

Подключить подобный прибор просто, он не требует особых условий. Если сенсор встроен внутрь или жестко закреплен на корпусе, он компонуется с основным оборудованием в заводских условиях. Изделие нужно соединять с сетью обычным способом.

В отдельном корпусе на прожекторе

Когда датчик и прожектор не зависят друг от друга, подсоединить их можно разными методами. Рекомендуемый вариант подключения всегда отмечен в инструкции по применению. Также можно выбрать любую типичную схему и использовать ее. Чаще всего применяется прямое подключение к сети через датчик движения. Он в такой ситуации станет выполнять функцию простого выключателя, который срабатывает по мере появления движения в зоне детекции.

В отдельном корпусе в любом месте

Как в предыдущем варианте, здесь возможны разные типы подсоединения. Вот основные:

Использование дополнительного выключателя. Если последний присоединен параллельно датчику, прожектор может загореться как автоматически, так и при ручном включении. Нередко используется и последовательное подсоединение. Тогда освещение заработает от движения, только если переключатель повернут на ручной режим.
Присоединение нескольких датчиков движения. Это требуется, когда одного осветительного прибора на территории достаточно, но надо, чтобы он загорался от движения в разных зонах участка. Все сенсоры подсоединяются параллельно друг другу, при срабатывании любого включается свет.
Применение дополнительных источников освещения. Если прожектора не хватает на всю территорию, но одного датчика вполне достаточно для срабатывания, то один сенсор используют для монтажа нескольких прожекторов. Все они подключаются параллельно основному устройству

Важно только не превысить допустимую норму по мощности и правильно провести все монтажные работы.

Мощность

Обычно прожекторы для домашнего использования имеют умеренную мощность – 20-150 Вт, этого вполне хватает для освещения небольшой территории. Но для промышленного применения реализуются приборы с мощностью до 500 Вт и выше. Они годятся даже для больших стадионов. На дачу, в частный дом хватает прожектора на 50 Вт. Напряжение сети для приборов стандартное – 180-240 В. Если оборудование очень мощное, потребуется двухступенчатая схема и дополнительный контактор.

Температура излучения

Температура, или цветность излучения, должна составлять 2700-6500 К, чтобы быть комфортной для глаз. Свечение можно выбрать теплое, холодное, в зависимости от индивидуальных предпочтений. Лучшим считается белый свет в пределах 3500-5000 К.

Угол обзора

Чем шире угол обзора, тем больше надо энергии для функционирования оборудования. Для домашнего пользования приобретают прожекторы с углом 180 градусов.

Защитные оболочки конструкции

Все прожекторы будут использоваться на улице, значит, станут подвергаться действию агрессивных факторов. Поэтому их конструкция обязательно должна предусматривать наличие защитных элементов. Высокий класс защищенности гарантирует более длительную эксплуатацию изделия. Маркировка укажет, насколько хорошо корпус и содержимое прибора защищены от воды, грязи, пыли, солнечных лучей, мороза.

Вот основные классы:

• IP20 – защита отсутствует, можно применять только внутри помещения (не годятся для уличных прожекторов);
• IP21-23 – используются в неотапливаемых помещениях, есть защита только от конденсата;
• IP50 – корпус защищен от пыли, подходит для промышленных целей (гидроизоляции нет);
• IP54 – прибор защищен от влаги, не портится даже при высокой влажности воздуха;
• IP67-68 – 100 %-я гидроизоляция, не реагирует на осадки.

Совмещение датчика движения с выключателем

Для обеспечения постоянной работы светильника, независимо от уровня освещенности и наличия в зоне действия сенсора человека, в схему можно поставить выключатель. В качестве него может быть использован переключатель одноклавишного типа. При его включении коммутирующие контакты сенсора шунтируются, что обеспечивает постоянный режим освещения.

Нейтраль или нулевой провод от выключателя следует напрямую к светильнику (лампе) из сети, фазный провод проходит через выключатель, контакты которого параллельны коммутационной группе сенсора. Если использован в схеме пускатель, то его обмотка должна питаться от выключателя.

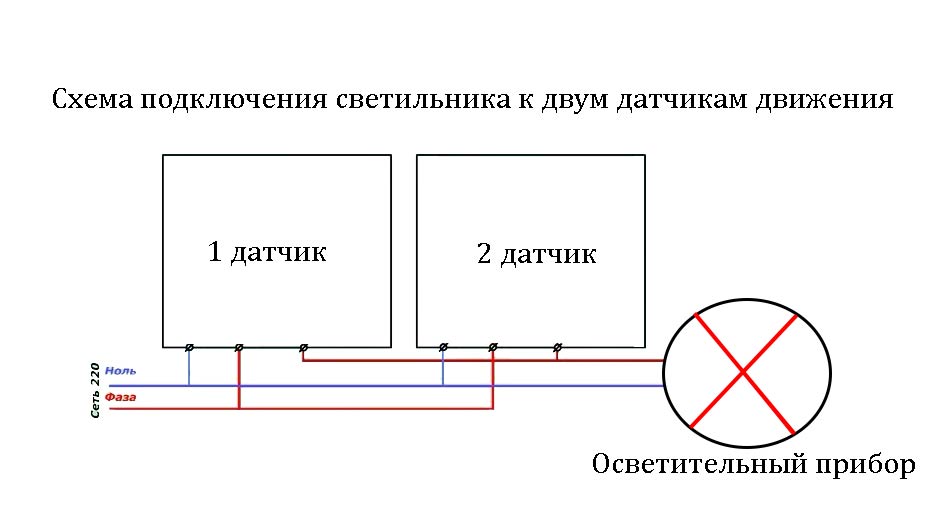

Схема подключения нескольких датчиков

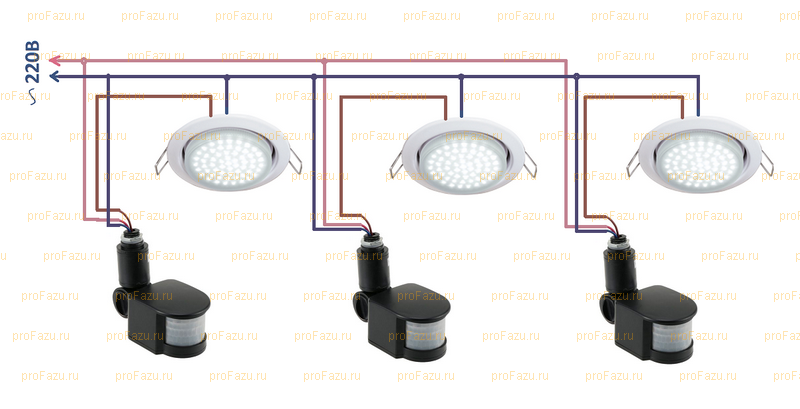

Схема первого типа получила широкое применение в помещениях простой формы. Это может быть квадрат, прямоугольник или круг, в общем, то, где требуется контролировать только одну определенную зону. Если требуется организовать автоматическое включение освещения в помещениях сложной формы с дополнительными ответвлениями и изгибами, например, в изогнутых коридорах, то необходимо применить несколько датчиков. Но в данной схеме также есть свои нюансы. Например, если требуется организовать комфорт передвижения по длинному коридору, но при этом необходимо обеспечить максимум экономии, то датчики должны включаться независимо друг от друга, то есть параллельно.

Если требуется создать надежную охранную систему, то подсоединение датчика движения на свет следует выполнять по схеме, представленной ниже.

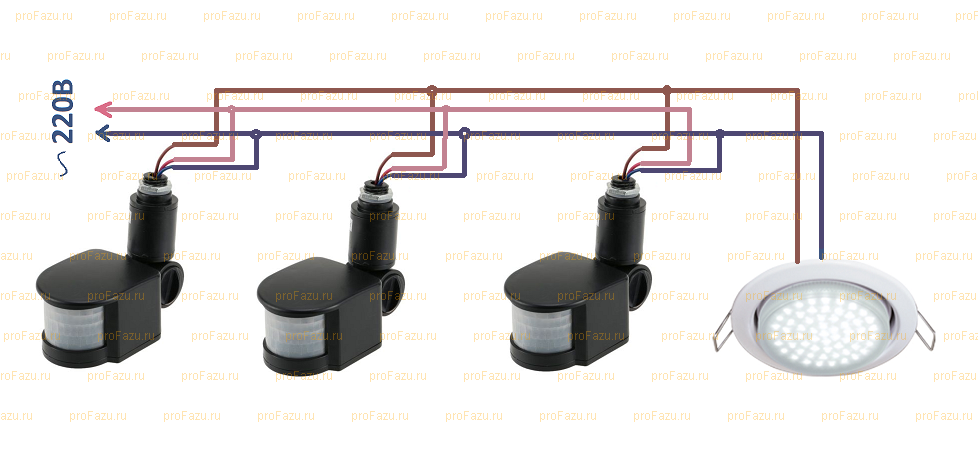

Здесь датчики объединены между собой фазным проводом от сети. Нулевой провод поступает на все сенсоры и светильник или сигнализацию без промежуточной  коммутации

Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме. При срабатывании любого из датчиков включиться главный сигнальный светильник или система звукового оповещения. При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель

Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике

При создании системы с управляемыми светильниками параллельно контактной группе датчиков устанавливается выключатель. Если схема состоит из нескольких датчиков движения, и требуется обеспечить независимое включение каждого из светильников, то выключатель устанавливается на каждом датчике.

Перед тем, как проверить устройство контроля движения, следует убедиться в соблюдении цветов проводов и надежности их зажима в клеммах.

Сфера использования

Светодиодные прожекторы используются, если нужно организовать подсветку большой площади. Светильники бывают промышленные, уличные и декоративные.

Промышленные используются на крупных предприятиях, складских помещениях, базах оборудования. Уличные светильники могут подсвечивать стадионы и дворы, детские площадки, трассы. Для художественной подсветки архитектурных сооружений, мостов, памятников применяются декоративные прожекторы.

Прожекторы можно разделить и по дальности свечения. Приборы дальнего действия дают узконаправленный пучок света, они используются для подсветки с большого расстояния. Широкий пучок формируют заливающие приборы, которые используются для освещения дворов, стадионов. Подсветку фасадов и памятников осуществляют акцентные устройства.

Современные осветительные ЛЕД приборы могут содержать в своем составе контроллеры, регулирующие яркость подсветки, ритм смен оттенков, время работы. Приборы с диодами могут давать разноцветное освещение.

Главным преимуществом диодных прожекторов является долгий срок службы. Он может достигать 15 лет.

Такие приборы экономичны, так как являются энергосберегающими, экологичны благодаря отсутствию вредных веществ в составе. Прожекторы просты в установке и настройке, у них отсутствуют вредные пульсации и стробоскопический эффект.

Недостатком светодиодной продукции является их высокая стоимость. К окончанию своей работы уменьшается освещенность, поэтому производители на упаковке указывают эффективный срок службы.

Конструкция светодиодного прожектора

Большинство прожекторов данного типа изготавливается на основе алюминиевого корпуса, содержащего стеклянные или пластиковые рефлекторы для рассеивания света или формирования узконаправленных световых пучков. Наличие нескольких наклонных зеркал внутри корпуса или специальных панелей (не обязательно стеклянных) позволяет задавать нужное направление светового потока.

В этих целях используются специальные радиаторы. В процессе нагрева температура по подложке с минимальным сопротивлением уходит на радиатор (обязательно наличие термопасты).

Для стабильной и продолжительной работы светодиодам необходимо постоянное напряжение с минимальными перепадами. За соблюдение данного требования отвечает дополнительный элемент – драйвер (блок питания). Эта небольшая деталь содержит трансформатор, диодный мост, конденсатор и стабилизаторы. Может быть дополнена иными электротехническими компонентами.

К уличным прожекторам нередко подключают датчики движения, поэтому они работают только при необходимости, когда сенсор регистрирует приближение человека. Датчик движения характеризуется разными параметрами, среди которых – чувствительность и диапазон действия. От первой характеристики зависит, будет ли устройство реагировать на передвижение собаки и других мелких существ, от второй – на каком расстоянии должен находиться от прожектора человек, чтобы включился свет.

Еще одним новшеством в схеме подключения светодиодных прожекторов является автоматический коммутатор. Он реагирует на уровень освещенности окружения и в зависимости от того, насколько в комнате/на территории темно, включает осветительный прибор на определенную мощность. К примеру, днем в солнечную погоду прожектор и вовсе не включится.

Разновидности датчиков движения

Основной принцип работы прибора – использование волн разного диапазона для получения информации о контролируемом объеме (пространстве). При этом по типу волн различают датчики:

• фотоэлектрические (световые, оптические);
• инфракрасные (невидимый для человека спектр светового излучения);
• ультразвуковые;
• микроволновые;
• томографические (на основе радиоволн).

Кроме того, выделяют датчики активные и пассивные. Первые излучают волны в пространство и анализируют «ответ», то есть изменения в отраженном излучении. Вторые только анализируют поступающее из внешней среды излучение. Комбинированные модели одной частью излучают, другой – анализируют волны.

Важно: использование ультразвуковых датчиков в местах постоянного проживания людей, нахождения домашних или диких животных нецелесообразно. Животные слышат ультразвук, люди иногда способны его воспринимать

Поэтому постоянно излучаемые сигналы приводят к беспокойству домашних питомцев или недомоганию у людей.

Поскольку около 50% используемых в быту и неспецифических системах слежения датчиков являются инфракрасными, в основном в статье будут рассматриваться именно эти приборы

Ячеистая структура на видимой части датчика – это система из нескольких (нескольких десятков) линз Френеля. Каждая из линз фокусирует падающие на нее инфракрасные лучи и проецирует их на чувствительный элемент. Если в «зоне ответственности» никого нет, уровень излучения примерно равен для всех линз. При появлении в зоне «теплого» объекта уровень излучения увеличивается на некоторых линзах. По этим данным система определяет наличие движения в определенной части помещения.

Интересно, что в зависимости от настройки и уровня теплового воздействия инфракрасный датчик движения может включать освещение или подавать сигнал тревоги.

Надежность срабатывания прибора зависит в том числе от угла охвата («зоны чувствительности) и правильности настройки.

Показанный на схеме детектор является пассивным, то есть только приемником.
