Схема подключения дверного звонка в квартире — проводной, беспроводной

Как подключить звонок в квартире

Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео)

Далее, рассмотрим, как подсоединить звонок в квартире ( схема и видео).

Беспроводной

Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.

1. Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.

2. Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.

   Оптимальным вариантом для установки звонка будет ближайшая к двери стена

3. Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.

4. Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.

   Для фиксации кнопки можно использовать двусторонний скотч

5. Установить кнопку при помощи саморезов, скотча или клея.

6. Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.

   Для крепления сигнального блока высверлить в стене отверстия

7. На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.

Видео: обзор и использование беспроводного звонка

Электрический

Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

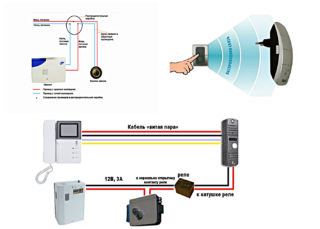

Стандардная схема подсоединения проводного звонка

1. Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.

   Процесс установки проводновного звонка несколько сложнее беспроводных устройств

2. Отключить все вводные автоматы, расположенные в распределительном электрощитке.
3. Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
4. От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.

5. Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.

   Крышку снять леко, так как на нижней части основания находится специальный зацеп

6. Выполнить прямое подключение ноля к основному сигнальному блоку.
7. Подсоединить фазную часть кнопки к фазе прибора.
8. Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.

В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.

Видео: схема подключения электрического звонка

Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.

(0 голосов, среднее: 0 из 5)

Лучшие модели

АСТОР ММС, имеется датчик движения, фото, видеосъемка, данные можно сбрасывать на CD – носитель.

R – 20 имеет доступ к WI-FI, камера высокого качества, ночной режим работы, двусторонняя связь.

Rаdio DVR не имеет провода, монитор может перемещаться и отключаться самостоятельно.

Home Voice, девайс простой, ограничивается только видеоизображением на мониторе, но качественный, стоит всего 1500 руб., прослужит долго.

Sititek Simple со встроенной видеокамерой, есть подсветка, цветной экран в 3 дюйма. Включение видеозаписи производится вручную на CD карту.

Sititek GSM, комплектация обширна, много функций, можно посетителю отправить сообщение на телефон, автономно связаться с ним. Заряжается от двух аккумуляторов, один из них включается автоматически в том случае если второй сел или находится на зарядке. Цена – 10000 руб.

SkyBell Technologies, модель американского производства оснащена датчиком движения, видеокамерой, ИК подсветкой. Все фото, видеозаписи можно сохранить.

Разновидности звонков

Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.

В наше время принято выделять следующие виды дверных звонков:

Механические

Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.

Электромеханические

Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.

Достоинства:

• незамысловатость;
• лёгкость установки;
• долговечность.

Отрицательные стороны:

• монотонность звука;
• отсутствие возможности установки более одной мелодии;
• необходимость подключения к электрической сети.

Электронные

Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.

Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.

Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.

Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.

Плюсы беспроводных устройств:

• они легко монтируются;
• не нужно протягивать провод;
• они герметичны;
• можно установить там, где нет электричества.

Минусы:

• низкая устойчивость к морозам;
• качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.

Преимущества проводных моделей:

• простота и надёжность;
• универсальность (возможность работать в любых природных условиях).

Недостатки:

• работа от электричества требует наличия последнего;
• необходимость протягивать провода и просверливать отверстия в стенах.

Видеозвонки

Установка видеозвонка имеет следующие плюсы:

• его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
• удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;
• удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
• предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
• можно регулировать уровень громкости;
• конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.

Принцип работы

Концепция работы данного устройства максимально простая.

Для того чтобы замкнуть питающую электроцепь, требуется надавить на кнопку. Чтобы претворить в жизнь подобную закономерность в работе, было использовано феноменальное и параллельно бесхитростное решение, схема подсоединения взята со схемы подключения обычного выключателя.

Немаловажно, что у этих устройств присутствует возможность разнесения составных частей в разные зоны. Кнопка звонка размещается снаружи, на входной двери, а само устройство пребывает в самой квартире

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита

Вот так работает данная конструкция

Смыкание и разъединение электроцепи совершается за счет наличия электромагнита. Вот так работает данная конструкция.

Как видим, ключевые различия состоят в том, что вместо выключателя применяется кнопка, а место осветительного прибора занял электрозвонок. Никаких осложнений в процессе проведения проводки для дверного электрозвонка у вас появиться не должно.

Особенности моделей и специфика монтажа

Звонки беспроводные

В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.

Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.

Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.

Проводные звонки

С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.

• Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
• Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?

Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.

Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.

Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные. Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать. Рассмотрим, как подключить дверной звонок всеми возможными способами.

Особенности устройства видеозвонка

В состав стандартного электронного прибора входят:

• накладная панель со встроенной камерой и звонком;
• соединительный кабель, выполняющий роль канала связи;
• жидкокристаллический дисплей, который крепят внутри квартиры на стене или же на дверном полотне изнутри помещения;
• элементы питания.

Посетитель начинает жать на кнопку. Тут же:

• раздается звуковое оповещение;
• камера включается;
• система фотографирует пришедшего человека (может снимать его на видео в той зоне, что охвачена камерой).

Владельцу квартиры остается выбрать в настройках соответствующую функцию.

Благодаря установленному оборудованию, пользователь получает информацию обо всех, кто пожелал попасть в помещение

Особенно это важно, когда никого нет дома. В этом случае изображение транслируется на любое устройство — на компьютер, на телефон. Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными

Это удобное устройство вполне компактное, к тому же большинство вариантов могут считаться бюджетными.

Выбирая оборудование подходящей модификации, нужно учитывать:

• набор возможных функций;
• размер дисплея;
• разрешение камеры;
• угол обзора;
• присутствие в комплектации режима ночной съемки;
• наличие датчиков движения;
• возможность соединения методом Wi-Fi;
• присутствие автоответчика;
• период работы батареек;
• наличие карты памяти и ее объём;
• возможность менять мелодии звонка.

Системы могут стабильно работать ориентировочно полгода, некоторые даже год. Дальше потребуется их заряжать или же менять источники питания.

Дверной звонок для входной двери

Производители зачастую предусматривают возможность замены модулей, изменения комплектации. Здесь польза очевидна, когда возникает потребность:

• устанавливать камеру с расширенным углом обзора;
• улучшать функционал;
• монтировать вспомогательные датчики и пр.

Так что на возможность замены компонентов производитель обязательно указывает.

Проверка работоспособности звонка и причины неисправностей

Для проверки достаточно нажать кнопку в подъезде. Если основной модуль издает звук, значит система работает нормально. Если нет, то необходимо проверить следующие моменты:

1. Заряд батареек. Для проверки замените их новыми, купленными в магазине.
2. Проверьте наличие сетевого напряжения. Приходит ли питание на цепи звонка.
3. Убедитесь в целостности проводов. Визуально проверьте отсутствие обрывов. А лучше прозвоните кабель мультиметром.
4. Проверьте исправность кнопки. В нажатом состоянии сопротивление между контактами должно составлять не более пары ом.
5. Протестируйте звуковой модуль. Снимите его со стены и подключите в розетку. Эту операцию желательно выполнять тем, кто имеет опыт работы с электричеством.

Как отключить дверной звонок

Эти работы под силу выполнить даже тем, кто никогда не имел дел с электрикой. Сначала надо вырубить электричество во всей квартире, отключив автоматы в щитке. Последовательность действий следующая:

1. Бокорезами с изолированными ручками перекусывают одну жилу провода (расположена у коробки). Таким же образом поступают и со второй жилой, после чего снимают устройство. Провода следует изолировать, используя изоленту.
2. От дверного звонка откручивают провод при помощи заизолированной отвертки.
3. Разбирают кнопку. От нее откручивают провода и изолируют. При желании, их просто обрезают.

Все манипуляции сводятся к тому, что от устройства отсоединяют провода.

Способ №3 – Два основных блока

Ну и последняя, не менее популярная схема подсоединения входного звонка – с двумя основными блоками. Опять-таки, в квартирах такой вариант не используется, т.к. и одного сигнализатора будет достаточно, чтобы услышать, что пришли гости. Однако в двухэтажных частных домах бывает не слышно со второго этажа, как звонят на первом. В этом случае рекомендуется , каждая кнопка которого будет отвечать за свой этаж. Для того, чтобы гостям было понятно, подпишите каждую клавишу и заранее предупредите их о том, как пользоваться таким необыкновенным методом оповещения о визите. Сама схема подключения звонка к 220в будет иметь следующий вид:

Итак, если подготовлены все инструменты, указанные в пункте выше, то можно приступать к работе.

Шаг 1 Отключение электричества

Для того чтобы приступить к ремонту дверного замка, необходимо сначала его обесточить. Но стоит учитывать тот факт, что настольная лампа тоже должна от чего-то подпитываться. Для этого стоит выключить всего одну автоматическую пробку. Чаще всего дверной звонок питается от того же автомата, что и люстра, поэтому нужно включить люстру и выключать пробки по очереди, пока она не выключится. После того, как нужная пробка отключена, можно приступать к работе. При этом останется возможность подключить к розетке настольную лампу.

Шаг 2 Проверка на наличие разрыва сети

Перед тем, как приступить к ремонту, необходимо проверить сеть на наличие разрыва. Для этого нужно, предварительно надев перчатки, снять изоляцию с проводов звонка. Затем надо временно подсоединить к проводам розетку, а к розетке подключить лампу. После этого следует включить соответствующий автомат. Если лампа включилась – разрыв сети отсутствует. Если включения не произошло, то это является прямым свидетельством разрыва в сети. Данную поломку не стоит устранять собственными силами, и необходимо вызвать электрика.

Шаг 3 Проверка оборудования с помощью омметра

Опять нужно выключить соответствующий автомат. Затем необходимо отключить временную розетку. После стоит присоединить омметр к проводам, держа их за изолированные части. Ваш напарник должен нажать на кнопку, и если в этот момент стрелка отклонилась, то это значит, что и провод и кнопка находятся в исправном состоянии.

Шаг 4 Если стрелка на омметре не отклонилась

Если отклонение стрелки не произошло, то нужно разобрать кнопку. Затем проверить плотность прилегания контактов омметра и провести процедуру проверки заново. При необходимости следует произвести зачистку контактов кнопки. Также для того чтобы избежать перегорания, необходимо проверить контакты на предмет того, не заняты ли они постоянно.

Шаг 5 Проверка звонка

После того, как были проведены все вышеуказанные мероприятия, стоит произвести его проверку. Для этого необходимо присоединить все контакты на место, включить соответствующий автомат и произвести пробный запуск. Если после этого звонок не заработал, то ремонту он не подлежит. Нужно купить новое устройство и установить его как указано в инструкции от производителя. Если звонок начал работать, то значит, вы хорошо справились с задачей. Нужно прикрепить все элементы на место, чтобы провода не путались и не торчали.

Как установить и подключить звонок

Беспроводной звонок

Чтобы подключить проводной звонок или устройство беспроводного типа, нужно изучить особенности выбранной конструкции, а также тип помещения.

Беспроводной

Беспроводные устройства подключать проще всего, особенно если планируется поставить прибор, который будет подключен непосредственно к электророзетке. В данном случае нужно будет зафиксировать кнопку на стене или дверном косяке возле входной двери. В зависимости от того, из какого материала изготовлено основание, для крепления нужно будет использовать саморезы или соответствующие дюбели.

Достаточно определиться с тем, где в доме самое удобное место для кнопки. После этого само устройство прикладывается к поверхности стены, через отверстия для крепежей ставятся метки. Перфоратором просверливаются отверстия, в которые нужно будет вогнать крепежи и прикрутить кнопку со всеми элементами питания. Если осуществляется монтаж кнопки на деревянной поверхности, процедура проходит проще, так как нужно использовать только саморезы.

Основной блок подключается к розетке. Обычно выбирается одна из розеток в прихожей на минимальном расстоянии от кнопки.

Беспроводной звонок – оптимальное решение для частного дома, так как установка такого оборудования не предусматривает необходимость прокладывания электропроводки через всю территорию двора. При этом нужно учитывать некоторые ограничения:

Выбор устройства нужно осуществлять с учетом того, что кнопка будет находиться на улице

При недостаточной степени защиты сама кнопка или элементы ее питания могут сломаться из-за повышенной влажности или сильных перепадов температур.
Между кнопкой и звонком не должно быть никаких металлических или бетонных препятствий, так как они могут блокировать прохождение сигнала, звонок не будет работать.
В процессе выбора беспроводного звонка важно внимательно ознакомиться со всеми техническими характеристиками модели, посмотреть диапазон уверенного приема сигнала, который в большинстве случаев находится в пределах 80-100 метров, чего вполне достаточно для нормальной работы в условиях частного дома.

Проводной

Подключение проводного дверного звонка

Разница между квартирой и частным домом при установке проводного звонка заключается исключительно в длине кабеля. Если планируется поставить такое устройство в квартире, нужно закрепить кнопку возле двери, как и в случае с беспроводным вариантом. Однако она должна быть подключена к кабелю, заведенному в жилье через отверстие, проделанное в стене или дверной коробке. Нужно убедиться в том, что провода защищены и к ним нет открытого доступа.

Если провод пропускается к деревянной коробке, на участке стены, которая идет между ними, аккуратно проделывается штроба, которую потом заделывают. Основной блок при желании можно закрепить в любом удобном месте в помещении. Как правило, это стена прихожей. Внутри квартиры все провода также могут быть спрятаны в проделанные штробы, но иногда используется вариант с кабель-каналом в виде своеобразного пластикового короба, предназначенного для безопасного обустройства электропроводки.

Сложнее провести монтаж оборудования в частном доме, если нужно установить кнопку на калитке. Придется тянуть очень длинный провод, оснащенный изоляцией в виде специальной гофрированной трубки, обеспечивающей защиту от воздействия влаги, перепадов температур и солнечных лучей. При покупке кабеля в магазине следует спросить у продавца, рассчитан ли он на использование в условиях открытой местности. Некоторые производители делают продукцию исключительно для прокладки внутри помещения.

Процедура подключения:

1. Дом полностью обесточивается через автоматы на распределительном щите.
2. Открывается корпус основного блока.
3. Концы соединительного кабеля тщательно зачищаются, после чего один из них прокладывается в штробе к звонку, а второй к тому месту, где планируется установить кнопку.
4. Провод нуля подключается к тому, который будет идти к звонку, через клемму.
5. Провод фазы аналогично объединяется с проводом, который идет к кнопке. Второй проводник этого кабеля нужно будет коммутировать со вторым проводом, идущим непосредственно к самому звонку.
6. Оба кабеля, которые идут к кнопке, аккуратно зачищаются, после чего зажимаются в ее клеммах. Сама кнопка собирается, так как с ней больше работать не нужно.
7. Кабели, идущие к звонку от распределительной коробки, нужно зажать в клеммах и объединить с теми, которые идут из корпуса звонка.

Как подключить электрический звонок в квартире

Прежде всего необходимо определиться с типом звонка. При наличии проводки разумно будет воспользоваться проводной  моделью. Имейте ввиду, что штатная проводка рассчитана на подключение устройства, предназначенного для непосредственного питания от сети 220в В таком случае подключать его следует по схеме.

Некоторые модели электронных звонков в качестве сигнала включения используют так называемый «сухой контакт». Это когда на кнопке напряжения нет, а схема звонка реагирует на замыкание контакта. В таком случае, во избежание выхода из строя, штатную схему подключения придётся переделать, исключив подачу сетевого напряжения на кнопку. Для правильного подключения следует руководствоваться схемой из руководства к конкретному изделию.

Если выбор остановлен на беспроводной модели, монтаж значительно упрощается. В большинстве случаев комплект устройства содержит двухсторонний скотч для монтажа внешнего модуля и батарейки. Достаточно выбрать место установки кнопки снаружи, на уровне примерно  1,5 м от пола, закрепить её, запитать внутренний блок, проверить наличие и уровень заряда батареек и выполнить проверку работоспособности.

Как подключить дверной звонок: видео

Установка беспроводного звонка

Вне зависимости от того, планируете вы установить беспроводной звонок для квартиры или для частного дома, алгоритм действий при его установке представляет следующую последовательность мероприятий:

• выбор и подготовка мест для установки;
• монтаж внешнего модуля;
• монтаж внутренних модулей.

Беспроводной звонок

Более подробно каждый этап подготовительных и основных работ описан ниже.

Выбор места для установки рабочих элементов

Владельцы квартир могут разместить кнопку звонка на наружной стороне входной двери, либо на стене рядом с ней. В зависимости от конструкции и комплектации может быть предусмотрен монтаж кнопочного модуля посредством шурупов, при помощи двухстороннего строительного скотча (липучки) либо оба этих способа.

От наклеивания устройства целесообразно отказаться, если для места его монтажа вы избрали поверхность двери, так как в данном случае такое соединение не будет достаточно надежным ввиду систематических вибраций и колебаний, связанных с открыванием и закрыванием входной двери. В частных домах самым логичным местом для установки уличного звонка будет являться калитка.

Выбирая место для монтажа динамика (либо динамиков) следует, в первую очередь, убедиться в качественном взаимодействии обоих модулей при планируемом их взаиморасположении. В квартирах динамиковые элементы обычно установлены в прихожей, недалеко от входной двери.

Для частных домов, как упоминалось выше, можно предусмотреть расположение нескольких динамиков в различных помещениях дома или даже на придомовой территории с той лишь целью, чтобы сигнал входного звонка смог оповестить хозяев о посетителях, где бы они в данный момент не находились

Монтаж кнопочного модуля

После выбора будущего месторасположения кнопки звонка можно переходить непосредственно к ее установке.

Важно! Если беспроводная конструкция приходит на смену проводной, то предварительно следует аккуратно демонтировать старую звонковую кнопку: обесточиваем систему оповещения хозяев квартиры о визите гостей, удаляем со стены кнопку и провода, заделываем шпаклевкой отверстие на месте ее установки. Кнопка звонка

Кнопка звонка

Кнопка звонка

Если вы решили закрепить новую кнопку при помощи липучки, которая имеется на ее обратной стороне, то следует предварительно обезжирить поверхность, планируемую к монтажу, посредством растворителя или любого другого ацетонсодержащего вещества (например, одолжите у супруги жидкость для снятия лака). Далее следует отделить от липкого слоя защитную пленку и одним четким и твердым движением прижать модуль к очищенной поверхности.

Если же вы предусмотрительно приняли решение повесить кнопку на стену при помощи саморезов, то начать следует с того, чтобы перфоратором сделать в месте будущего крепления подходящие по размеру отверстия, в которые затем вмонтировать дюбели, а в них ввинтить саморезы. На данные крепежные элементы впоследствии производится навешивание кнопочного устройства.

Некоторые конструкции кнопок для звонка подлежат разборке перед креплением по такому принципу. Для их монтажа потребуется сначала посредством самореза закрепить на стене заднюю стенку модуля, а затем навесить на нее остальную часть конструкции.

Монтаж внутренних модулей

В случае, когда внутренние модули работают от автономного источника электрической энергии, они могут вообще не закрепляться на стене, а быть мобильными. Крепление же их на предусмотренной для этого поверхности ничем не отличается от монтажа внешней кнопки.

Если необходимо подключить внутренний модуль к системе электроснабжения, то следует воспользоваться прилагаемой к звонковой системе инструкции. Обычно данный процесс аналогичен подключению розетки к электрической сети и представляется собой соединение контактов динамикового модуля с жилами токоведущего кабеля – нулевым и фазным проводниками, а также заземлением.

Важно! Не забудьте перед подключением обесточить цепь, в которой будут производиться электромонтажные работы. Все проводники перед осуществлением их коммутаций зачищаются от изоляции

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной

По завершении вышеописанных работ остается только проверить работоспособность смонтированной системы оповещения и на этом ее установку можно считать успешно выполненной.
