Способы подключения камеры наружного наблюдения

Структурная схема системы уличного видеонаблюдения

Благодаря построению системы видеонаблюдения на основе IP камер структурная схема системы получилась очень простой и представляет собой видеокамеры с блоком питания, подключенные с помощью кабеля витых пар к портам роутера. Выход роутера WAN подключен к сети Интернет. Видеокамеры устанавливаются на улице, а роутер и блок питания видеокамер в металлическом боксе в подъезде дома.

Применение IP камер в системе видеонаблюдения исключило необходимость установки видеорегистратора в непосредственной близости от них. В дополнение запись видеоизображения может осуществлять любой желающий имеющий доступ в Интернет с помощью стационарного компьютера, ноутбука или видеорегистратора. При этом для записи подойдет даже самый маломощный компьютер, главное чтобы винчестер был достаточного объема.

Из личной практики, для записи изображения с трех видеокамер цветного изображения в течение суток в формате Full HD (1920×1080) при частоте 5 кадров в секунду требуется 30 Gb места на винчестере. В неделю, что вполне достаточно, архив будет занимать всего 210 Gb, что для современных жестких дисков совсем немного.

Представленная схема системы видеонаблюдения позволяет легко увеличить количество видеокамер. Достаточно заменить четырехпортовый роутер на роутер с восьмью портами.

Если видеокамеры установлены на значительном удалении друг от друга, то целесообразно подключить их отдельными группами. Каждая дополнительная группа подключается к сетевому коммутатору (свитчу), а свитч подключается к роутеру всего одним кабелем витых пар.

При такой схеме построения системы видеонаблюдения через Интернет, вне зависимости от количества видеокамер, понадобится только одни фиксированный IP.

Если требуется создать локальную систему видеонаблюдения без подключения к Интернету, то тогда роутер заменяется коммутатором, к которому можно подключить любое количество компьютеров, сервер, видеорегистратор и другие IP устройства. Число подключаемых устройств ограничивается только количеством портов и быстродействием коммутатора. Все порты коммутатора равнозначны и поэтому правил подключения устройств, если это не указано в документации к коммутатору, нет. Схема организации простейшей локальной системы видеонаблюдения изображена на фотографии.

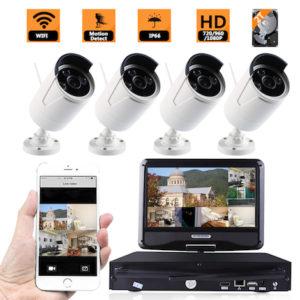

Таким образом, минимальный комплект системы видеонаблюдения может состоять всего из одной IP черно-белой или цветной видеокамеры и компьютера. Если создается система видеонаблюдения, состоящая из большого количества видеокамер, то дополнительно понадобится коммутатор или роутер любого производителя.

Как настроить камеру видеонаблюдения

На следующем этапе можно приступать к настройке камер видеонаблюдения. После монтажа видеокамер необходимо выполнить регулировку их наклона в вертикальной плоскости и углы поворота по горизонтали. Таким образом, обеспечивается наиболее полное покрытие заданного сектора обзора. При наличии поворотного устройства все регулировки могут быть сделаны при помощи PTZ, непосредственно с пульта управления.

Однако в бюджетных системах подобное оборудование используется очень редко, поэтому все регулировки осуществляются ручным способом. Для этого потребуется помощник, который будет контролировать полученное изображение на экране и корректировать дальнейшие действия. Процесс настройки можно упростить, если воспользоваться тестовым монитором, подключаемым в непосредственной близости от установленной видеокамеры.

Для камер, имеющих фиксированное фокусное расстояние таких настроек будет вполне достаточно. При наличии варифокального объектива потребуются дополнительные настройки фокусного расстояния до тех пор, пока не будет получен требуемый размер изображения. После этого остается лишь подстроить нужный уровень резкости.

Элементы настроек располагаются на самом объективе, или выводятся отдельно на корпус видеокамеры. Это создает дополнительные удобства, поскольку снимать крышку уже не требуется.

Очень часто требуется настроить камеру видеонаблюдения на движение и последующую запись. Для этой цели используется видеорегистратор. При использовании IP-камер видеорегистратор уже не нужен, поскольку они оборудованы встроенными детекторами движения и возможностью записывать информацию на карту памяти.

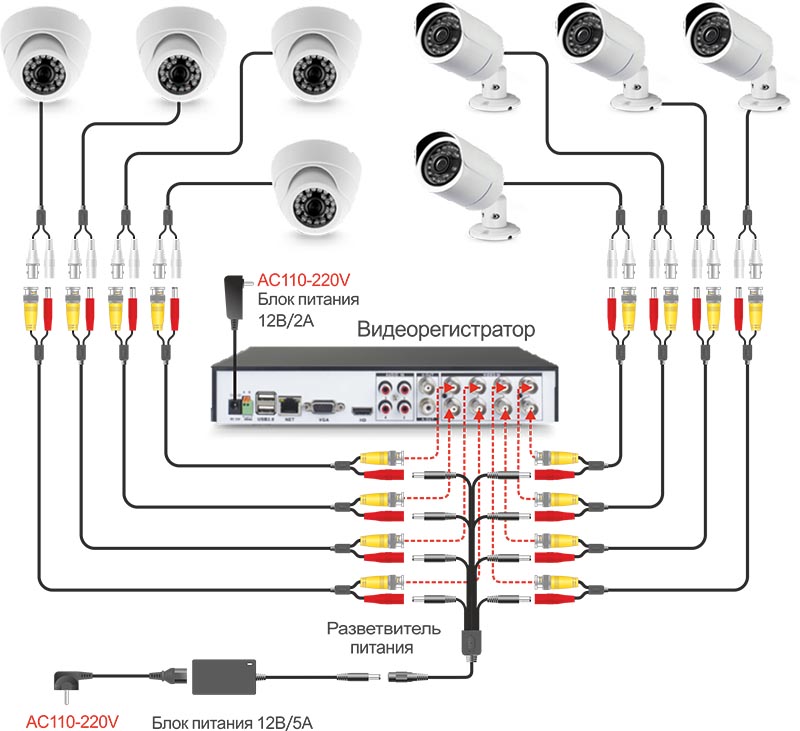

Установка аналогового видеонаблюдения

Если расстояние от камер до видеорегистратора не превышает 50 метров, то ставим блок питания возле видеорегистратора и применяем квк кабель. КВК — комбинированный кабель, несущий в себе сигнальные и питающие жилы. Дальность передачи видео сигнала в КВК 2 х 0.5 не превышает 100 — 150 метров, можно разрезать кабель на 50 метрах от камеры и подключить источник питания.

КВК 2 х 0,75, как правило несет в себе не только более толстые жилы питания, но и сигнальный кабель типа РК-76 или RG-6, по такому кабелю возможна передача сигнала до 500 метров, а питание без видимых потер до 70 метров.

Если камеры находятся на большом удалении, а источник питания невозможно установить на линии протяжки кабеля, то выгодно использовать РК-75 ии RG-6, а питание подтянуть обычным силовым проводом.

Если много камер находятся в одном помещении недалеко друг от друга, то разумней использовать 4-х парную витую пару. На один кабель при помощи приемопередатчиков можно подать сигнал на 4 камеры или полноценно подключить сигнал и питание на двух камерах.

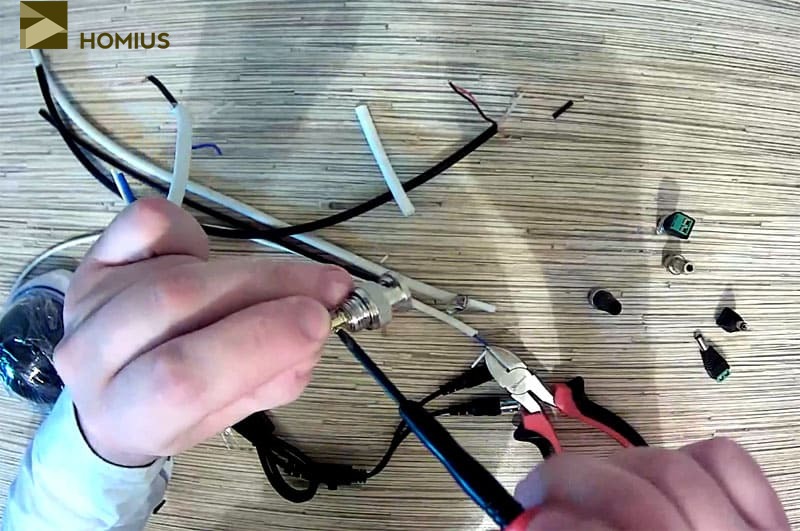

Устанавливаем разъемы, подключаем камеры.

На коаксиальный кабель с двух сторон одевается BNC переходник. Центральная жила +, а оплетка минус

На фото: BNC разъем под винт, центральная жила заходит в трубчатое отверстие и фиксируется винтом, оплетка или экран зажимается скобами, важно не допустить соприкосновение двух проводников

Для витой пары необходимо подключение приемо-передатчиков. Выбираются две одинаковых по цвету жилы с двух сторон, которые заходят в приемо передатчик. На фото: Подключение двух камер (Сигнал + Питание) по одному кабелю «Витая пара».

Для подачи питания 12 вольт со стороны любой камеры следует использовать разъем «Папа».

Если Ваш источник питания имеет на конце разъем «Папа» можно на него одеть разъем «Мама», а питающие жилы закрутить под винт или возможно соединение проводов на прямую, если срезать разъем блока питания.

Настройка аналогового видеонаблюдения сводится к банальному подключению разъемов со стороны камеры и видеорегистратора. Если разъемы подключены верно, то картинка сразу отобразиться на экране.

Классификация

Современные системы условно можно разделить на два типа видеонаблюдения – аналоговое и цифровое. Иногда первый вариант считается устаревшим и менее надежным, однако это мнение ошибочно. Прежде чем выбрать систему видеонаблюдения и делать окончательные выводы, необходимо подробнее выяснить назначение каждой системы и те функции, которые они должны выполнять.

Аналоговые системы

Как правило, установка аналоговых систем осуществляется в офисах, кафе, квартирах, при устройстве видеонаблюдения для дома и прочих объектах, не требующих круглосуточного наблюдения, дальнейшей регистрации и архивации полученных данных. Несмотря на относительно низкую стоимость, аналоговые системы отличаются высоким качеством записи, несложной конструкцией, простотой обслуживания и эксплуатации. Данный вариант не может использоваться в комплексных системах безопасности, дополненных сигнализациями, оповещениями и другими охранными функциями.

Цифровые системы

На больших объектах требуется совершенно другой подход к организации системы охраны. Здесь требуется монтаж системы видеонаблюдения, обеспечивающей постоянный контроль в течение суток. Для этих целей лучше всего подходят цифровые системы, которые могут использоваться на любых объектах. Соединенные в общей глобальной сети, они способны выполнять значительно большее количество функций, успешно взаимодействуя с другими видами охранных систем.

Стоимость цифрового оборудования для видеонаблюдения постепенно снижается и приближается к аналоговым системам. Поэтому в перспективе оно будет устанавливаться на каждом охраняемом объекте, независимо от его величины.

Определившись с системой, необходимо разработать план, в соответствии с которым в дальнейшем она и будет функционировать.

Подключение камеры видеонаблюдения к компьютеру

Для монтажа видеокамер понадобятся следующие компоненты и инструменты:

• блок для обеспечения электричеством;
• программное обеспечение;
• провода для соединения;
• коаксиальный кабель (для аппаратов аналогового типа).

Питание механизма будет обеспечивать один источник. Провод с электрическим кабелем подключается к устройству через разъемы.

Приемником сигнала выступает монитор компьютера. Цветовая составляющая изображения варьируется у различных моделей устройства. Для соединения ПК и камеры используется провод RCA. Видеовходы камеры видеонаблюдения и ПК соединяются между собой, при этом аудиовыход отключается.

Возможность запрограммировать систему является одним из важнейших ее преимуществ. Далее центральная часть коаксиального провода соединяется с видеовыходом. Концы красного и черного кабелей соединяются при помощи провода RCA. Оборудование в комплекте также может содержать разъемы BNC.

Подключение системы к ПК осуществляется тремя методами и содержит следующие этапы:

1. Установка платы захвата для изображения.
2. Микросхема камеры имеет 16 выходов, которые соответствуют числу подключаемых камер. К плате следует приобретать подходящее программное обеспечение.
3. Видеоустройство, при помощи преобразователя USB, подключается к ПК. Такое подключение преобразует сигнал аналогового типа в цифровой.
4. При подключении системы к ПК используется видеосервер, что позволяет повысить качество картинки.

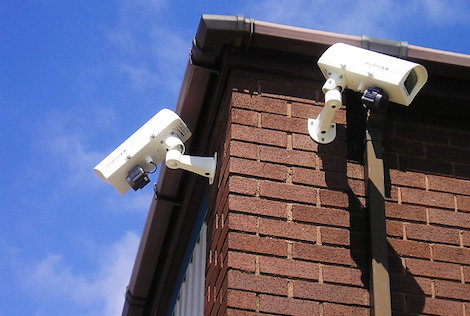

Правила крепления видеокамер

Большое значение придается правильной установке и креплению камер. Ведь эти устройства будут находиться на своих местах в течение долгого времени и поэтому должны быть надежно закреплены. Только после этого выполняются подключения питания и сетевых проводов.

Существуют определенные правила установки и крепления оборудования для видеонаблюдения:

• При установке наружных камер системы видеонаблюдения на улице с использованием блоков питания, необходимо обеспечить их надежную защиту. С этой цель блоки помещаются в герметичные короба с такими же герметичными отверстиями для ввода проводов.
• Места установки наружных камер должны быть максимально защищены от прямого воздействия солнечных лучей и атмосферных осадков. Высота расположения выбирается таким образом, чтобы исключить свободный доступ к устройствам со стороны нежелательных лиц. Режимные объекты с усиленной охраной могут дополнительно оборудоваться скрытыми камерами.
• Перед прокладкой кабельных линий и установкой кронштейнов проверяется исправность приборов видеонаблюдения. Для этого каждое устройство подключается к регистратору и на мониторе проверяется угол обзора, а также качество воспроизведения в дневное и ночное время.
• Прежде чем установить систему видеонаблюдения, необходимо проверить, чтобы в зоне контроля было равномерное распределение освещения. Если камера, смонтированная в темном месте, начнет снимать сторону, освещенную солнечным светом, практически всегда изображения получаются очень низкого качества.
• Камеры системы видеонаблюдения, на которые направлен яркий солнечный свет, очень быстро выходят из строя. Этот фактор нужно обязательно учитывать при установке оборудования.
• Для ночного видеонаблюдения должно быть достаточно света на охраняемом участке.
• В офисах или магазинах установка систем видеонаблюдения является обязательной на всех входах и выходах. Камеры устанавливаются таким образом, чтобы к ним был возможен доступ обслуживающего персонала. Своевременный уход существенно продлевает срок службы оборудования.

Расценки на установочные работы

Стоимость за обслуживание, монтаж и настройку отличается и зависит от сложности монтируемого комплекса. Ниже в таблице приведены средние расценки на выполнение единицы работы в рублях.

Тип выполняемой работы	Стоимость
Монтаж IP камер наружного контроля	2000
Крепление IP камер внутреннего управления	1700
Настройка и монтаж видеорегистратора	3200
Настройка IP видеокамеры	300
Установка центрального пульта и программного обеспечения	5000
Укладка кабеля в кабельканал	200
Пробивка отверстий	300
Проведение обследования здания	1000
Техническое обслуживание за один выезд	1000

На видео – установка IP камер видеонаблюдения:

Выбор способа передачи данных

Беспроводные камеры передают сигнал по радиоканалам Система наблюдения организована так, что от камеры на объекте сведения идут на центральный охранный пункт, где устанавливаются видеорегистраторы, компьютеры, коммутаторы, мониторы. Эффективный способ передачи означает качественное изображение, независимо от расстояния между камерами или их удаленности от обрабатывающего центра.

Картинки традиционно транслируются при помощи проводных линий. Подключить видеокамеру можно на основе витой пары или коаксиального кабеля, что зависит от расстояния передачи. Без кабеля сигнал передается радиоканалами, так работают беспроводные камеры. Способ эффективно применяется на расстоянии до 100 – 1 тыс. метров на открытом пространстве. В условиях города такой метод используется редко.

Беспроводной

Камера подсоединяется к передатчику, а плата — к принимающему модулю. Характеристики беспроводных устройств не характерны для обычных моделей.

Схема подключения видеонаблюдения без кабеля работает в зависимости от параметров:

• Цифровое или аналоговое устройство. Первая разновидность дает меньше помех при трансляции, чем вторая. Цифровые камеры стоят дороже, поэтому аналоговые применяются там, где нет необходимости в четкой и детализированной картинке.
• Дальность трансляции сигнала. Пользуются спросом модели, передающие изображение на 100 метров, увеличение расстояния означает существенное повышение стоимости.
• Количество задействованных камер в системе. Приемники беспроводных устройств чаще работают с 1 – 4, реже обслуживают 8 каналов.

По кабелям

Для подключения камер используются несколько видов кабелей Для передачи цифрового видеосигнала к серверу используется стандартный провод UTP 5-ой категории (витая пара). Применяется и витая неэкранированная пара, которая работает благодаря методу Power over Ethernet. Коаксиальный шнур эффективно работает на удалении 100 – 400 метров, но после 150 метров сигнал становится слабее. Каждые 100 — 120 метров устанавливаются усилители.

Техническое решение задачи по подключению камеру видеонаблюдения:

• применение качественного кабеля, передающего на 150 м;
• использование коммутаторов для удлинения расстояния до 200 м;
• каскадное применение интернет-удлинителей;
• для коаксиального кабеля ставятся преобразователи среды (увеличение до 400 м);
• использование передачи с помощью WI-FI.

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ И ПРИМЕНЕНИЮ

Эксплуатация системы видеонаблюдения заключается в поддержании ее в работоспособном состоянии, а также осуществлении просмотра изображения, видеоархива, выполнении по мере необходимости корректировки существующих настроек и (или) добавлении новых режимов.

Вопросы эксплуатации частично пересекаются с порядком обслуживания видеонаблюдения.

Если инструкция по эксплуатации создается для оператора, то она должна содержать описание действий по:

• переключению режимов просмотра;
• поиска и воспроизведения записей.

Если в состав видеонаблюдения входят поворотные камеры, видеокамеры с моторизованным варифокальным объективом, то инструкция должна включать в себя описание вариантов управления устройством PTZ с джойстика, компьютера, видеорегистратора.

Составляется она на основании паспортов и описаний технических средств, входящих в состав системы видеонаблюдения. Таким образом, возвращаемся к началу статьи – реально рабочая инструкция документ достаточно индивидуальный.

Индивидуальность его определяется на уровне, например, модели видеорегистратора или программного обеспечения сервера видеонаблюдения.

2014-2022 г.г. Все права защищены.Материалы сайта имеют ознакомительный характер, могут выражать мнение автора и не подлежат использованию в качестве руководящих и нормативных документов.

Источник

Подключение к компьютеру или ноутбуку

При установке механизма к ПК удается записывать полученные в ходе наблюдения данные на жесткий диск. Основным достоинством такой системы считается возможность программирования устройства. Процесс подключения устройства к компьютеру или ноутбуку может происходить тремя способами.

Схема подсоединения напрямую

Порядок действий следующий:

1. Установить плату видеозахвата. Благодаря такому устройству становится возможным закодировать полученные данные и выполнить их обработку.
2. Количество видеовыходов в плате видеозахвата составляет 16. Именно такая цифра позволит соединить целый комплекс видеонаблюдения. В комбинации с платой рекомендуется купить специальную программу. При ее эксплуатации удается выполнять управление системой и увеличить ее рабочий набор.
3. Подсоединить видеоаппарат к компу можно при помощи преобразователя USB. Такой способ считается самым экономичным. Если задействовать в процесс подобный тип, то аналоговый сигнал от камеры удастся преобразовать в цифровой.
4. Подключение устройства к компьютеру невозможно без видеосервера. Этот механизм необходим для того, чтобы полученный сигнал можно было оцифровать и улучшить качество картинки.

Комплект видеонаблюдения предполагает использование IP видеокамер. Они будут контролировать все происходящие события в режиме онлайн. При и подключении удается просматривать полученное видео с любого устройства.

Не исключено что вам будет полезен материал про уличные беспроводные мини камеры видеонаблюдения.

Возможные проблемы

При установке систем наблюдения, неопытные владельцы могут столкнуться с проблемами эксплуатации системы в будущем. Есть несколько типовых ошибок, которые к этому приводят:

1. Несовместимость оборудования.

Подбираемое оборудование должно синхронно работать между собой

Для этого важно учитывать их общие характеристики. К примеру, цифровая камера не сможет работать с аналоговым регистратором, а аналоговые камеры не совместимы с оборудованием предыдущих моделей коммутаторов

1. Некачественный монтаж.

В результате некачественного монтажа, система может работать с перебоями, а впоследствии это чревато заменой нескольких устройств, что приведет к незапланированным расходам. К примеру, кабель не помещен в коробку или гофру. Он начнет окисляться, что и приведет к сбоям в работе всех камер. Не стоит устанавливать камеры в зоне образования снега или ледяных сосулек.

1. Некачественное оборудование.

Использование некачественного оборудования зачастую также является одной и самых острых проблем в функционировании охранной сигнализации. Лучше изначально переплатить за качественные приборы с гарантийным сроком, чем потом производить демонтаж и их замену.

1. Неверное размещение камер по периметру.

В этом случае имеется две подпроблемы: камер слишком много или слишком мало. Поэтому они либо дублируют видеоизображение или не покрывают всю зону охраняемого объекта.

1. Ошибки эксплуатации.

Камеры существуют для наружного и внутреннего наблюдения. Нельзя использовать внутренние камеры для установки на улице. Изменчивые погодные условия достаточно быстро приведет ее в негодность.

Подключение к аналоговому видеорегистратору

Подключить аналоговую камеру к аналоговому регистратору через витую пару ещё сложнее, нежели к цифровому видеорегистратору. Во-первых, помимо передатчика потребуется приёмник, преобразующий цифровой сигнал обратно в аналоговый. Во-вторых, потребуется правильно настроить приёмник и передатчик, чтобы они увидели друг друга, в противном случае сигнал не дойдёт до регистратора.

Одним из решений такой проблемы является использование приёмника и передатчика из одного комплекта, в такому случае они уже настроены на корректную работу. Если же устройства из разных комплектов или вовсе от разных производителей, потребуется их предварительно подключить к компьютеру через сетевой кабель rj45 и настроить IP-адреса.

Приемник

Серьёзными недостаткоми использования витой пары в исключительно не цифровой системе является высокая цена на преобразователи и сильные потери качества видео (что является следствием двойного преобразования сигнала).

Cхема поключения видеокамеры через приемник

Подключение через сетевой провод 5 категории:

• Перед непосредственным подключением необходимо настроить приёмник и передатчик на одинаковый ip-адрес. Если устройства были взяты из одного комплекта, настройки можно избежать.
• Установить видеокамеру и соединить её к передатчику.
• Подключить передатчик к приёмнику по витой паре.
• Приёмник соединить с видеорегистратором.
• Получить изображение на регистраторе.

Такое подключение имеет смысл лишь при наличии всего необходимого оборудования, в том числе и коаксиального кабеля с передатчиками. В противном случае лучше докупить необходимые компоненты для организации чисто аналогового видеонаблюдения, поскольку покупка нужных компонентов может обойтись слишком дорого.

Достоинства и недостатки использования витой пары

У использования витой пары для исключительно аналоговых устройств есть свои преимущества и недостатки.

Плюсы:

1. При наличии необходимых конвертеров отсутствует необходимость приобретать провод или камеры другого типа.
2. На сегодняшний день сетевой провод стоит дешевле, нежели аналогичный по длине и качеству коаксиальный кабель.
3. Сетевой провод rj45 значительно проще найти, поскольку она продаётся во всех компьютерных магазинах, чего нельзя сказать о коаксиальном проводе.
4. Ethernet кабель всегда можно использовать для организации локальных сетей или подключения цифровых камер в случае резкого отказа от аналоговых.
5. Конвертеры из аналогового сигнала в цифровой и обратно стоят относительно недорого.

Минусы:

1. Необходимость использования дополнительных конвертеров, что несколько удорожает общую стоимость итоговой системы видеонаблюдения.
2. Потери качества видео, которые будут даже при использовании самых качественных и дорогих конвертеров (про самые дешёвые модели даже говорить ничего не нужно).
3. Увеличенная сложность настройки и пониженная стабильность работы системы, поскольку помимо камер и регистратора (или другого устройства, к которому будут подключаться камеры) могут выйти из строя преобразователи сигнала.
4. Использование ethernet провода для подключения видеокамеры к такому же регистратору и вовсе не имеет смысла, за очень редким исключением.

Подключение не цифровых видеокамер с помощью обычного сетевого провода rj45 имеет смысл лишь при отсутствии других вариантов или слишком дорогой альтернативе. В противном случае дешевле и надёжней будет воспользоваться исключительно цифровой или исключительно аналоговой системой видеонаблюдения, нежели пытаться подключить  через кабель, изначально не предназначенный для данных целей.

Решать, использовать ли RJ-45 для соединения аналоговых видеокамер или нет, стоит исключительно из сложившейся ситуации. В некоторых случаях дешевле будет взять имеющуюся витую пару и докупить преобразователей, в других ситуациях это может оказаться слишком дорогой затеей (особенно при отсутствии витой пары в наличии). Организовать видеонаблюдение стоит исходя из собственных потребностей и возможностей.

Как вам?

Мне нравитсяНе нравится

Другие статьи:

• • Какие бывают пылесосы и как их выбирать
  • Тепловизионные камеры видеонаблюдения
  • Основные принципы при проектировании системы видеонаблюдения
  • Покрытие приусадебных территорий из бетона

Как изменить IP-адрес

Чтобы организовать систему видеонаблюдения в доме, потребуется выполнить настройку подключения камеры к интернету через маршрутизатор. Сперва подсоединяем камеру к ПК, чтобы установить необходимый IP. Этот параметр по умолчанию можно посмотреть на этикетке, которая прикреплена к камере. Если IP статический, к примеру, 192.168.0.10, а у маршрутизатора 192.168.1.1, автоподключение не будет выполнено и маршрутизатор не распознает камеру. В данной ситуации необходимо изменить ее адрес. Первое, что нужно сделать – войти в панель управления устройства. Нас будет интересовать раздел с конфигурацией. Здесь необходимо найти пункт, посвященный сети. Выбираем статический IP. Здесь необходимо прописать необходимый адрес для камеры. Если вы увидите поле под названием «Шлюз», укажите в нем адрес маршрутизатора. Проверить работоспособность можно будет после сохранения выполненных настроек.

Чтобы сделать правильный выбор, стоит детально изучить ассортимент от известных производителей. Установить и настроить оборудование можно самостоятельно или, воспользовавшись помощью профессионального мастера.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ ВИДЕОНАБЛЮДЕНИЯ

1. Определяем цели и задачи системы.

Это могут быть:

• общий обзор зоны контроля;
• детализация отдельных объектов наблюдения (чтение автомобильных номеров, распознавание лиц и пр.).

В зависимости от назначения камеры видеонаблюдения выбирается фокусное расстояние ее объектива (подробные инструкции здесь ). Кстати, по данной ссылке можно ознакомиться и с другими вопросами выбора видеокамеры.

2. Выбираем тип системы (аналоговая или IP).

Вопрос какая система видеонаблюдения лучше аналоговая или IP рассмотрен сразу на двух страницах:

• собственно само сравнение ;
• выбор между аналоговой и ip камерой .

В большинстве случаев для дома, квартиры, небольших офисов и магазинов рекомендуется установка аналоговых камер видеонаблюдения высокого разрешения.

3. Намечаем места размещения видеокамер.

При выполнении работ по установке камер следует соблюсти два условия:

• обеспечить обзор требуемой зоны наблюдения;
• предотвратить возможность умышленного повреждения или хищения телекамер.

Второй момент особенно актуален при установке уличного видеонаблюдения.

4. Выполняем работы по монтажу и подключению компонентов видеосистемы.

При этом целесообразно пользоваться инструкциями предприятия изготовителя. Сложного в этом процессе, особенно для аналоговых систем, ничего нет.

Отличия оборудования для видеонаблюдения

Цена систем видеонаблюдения зависит от вида съемки: черно-белая, цветная. А также различаются качество и тип поступления сигнала:

• аналоговые камеры, используются в сочетании с различными типами оборудования;
• цифровые камеры, имеют высокие показатели разрешения и используются для скрытого обзора территории.

Наблюдение в реальном времени осуществляется при помощи IP-видеокамеры. В ее комплект должны входить: инфракрасная подсветка, кожухи для защиты от непогоды и вандалов, датчики движения и подогрев. Если нет возможности провести кабель, то можно использовать беспроводное соединение.

Беспроводные уличные камеры видеонаблюдения состоят из нескольких устройств: 4 камер, кронштейна, gsm-модуля, блока питания. На больших территориях применяются маленькие уличные камеры видеонаблюдения. В дополнение к ним, устанавливаются большие камеры — муляжи, обеспечивающие видимый эффект наблюдения за территорией. Такая хитрость позволяет сэкономить на количестве реальных камер и обеспечить большую защиту объекта.

Соединение проводов с коннекторами: на что обратить внимание

Если брать кабели КВК или КВТ, то их подключение будет производиться следующим образом. Сняв слой внешней изоляции, нужно разделить пару с коаксиальным кабелем. Экранированная жила должна подходить к разъёму BNC, при этом, экран идёт на массу и обжимается предусмотренными производителем скобами. Центральная жила крепится при помощи винтового контактора. Если есть возможность, все соединения стоит пропаять – это улучшит качество видеосигнала.

Крепим коаксиальную часть кабеля к разъёму BNC

Оставшиеся 2 жилы (в нашем случае это белый и синий провод), нужно подключить к разъёму питания. Обычно по синему отправляют минус, но здесь решать только вам. Хотя, соблюдение цветовой маркировки ещё никому не вредило. Но, даже если вы её игнорируете, стоит для себя запомнить, по какому цвету провода направлен плюс, а по какому минус, во избежание порчи камеры.

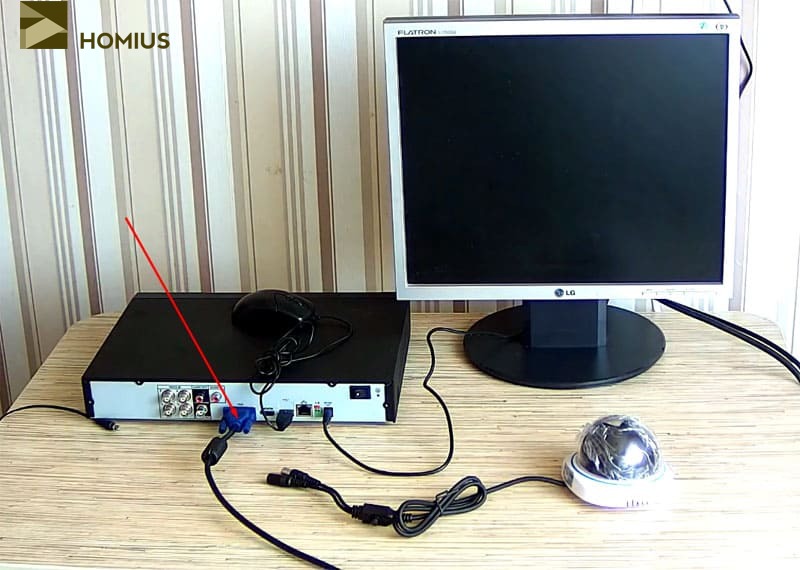

Далее, делаем общее подключение. К регистратору подцепляется монитор, мышка, блок питания. Однако стоит отметить, что клавишу включения мы пока не трогаем, до полного окончания коммутации всех видеокамер системы. Первой из них проверим купольную, предназначенную для установки в помещении.

Все необходимые для работы регистратора устройства подключены

Самостоятельная настройка видеокамер IP

Довольно часто требуется выполнить подключение камер системы видеонаблюдения через IP без использования проводов. Для этого понадобится роутер, который нужно заранее подключить к компьютеру.

Если камеры разобраны, в них нужно вкрутить приемные антенны и подключить к сети 220 вольт. О нормальном подключении свидетельствует индикаторная лампочка зеленого цвета, а сама камера несколько раз повернется в разные стороны. После того как она остановится можно приступать к настройкам:

• Включение компьютера-меню ПУСК-Все программы-Стандартные-Выполнить или (Win+R).
• В открывшейся строке ввести cmd и нажать ОК, появится консоль, в ней набрать ipconfig и нажать Enter. Появится информация о сетевых подключениях.
• В разделе «Подключение по локальной сети» найти строчку «IPv4-адрес», запомнить значение IP и маски подсети. Чтобы не записывать информацию, данную консоль можно не закрывать.
• Далее нужно устанавливать программное обеспечение для IP-камеры и запускать установленную программу. В интерфейсе в нужные поля вводится IP и маска подсети.
• Маска набирается без изменений, а IP формируется на основе уже имеющегося. Три первые группы цифр остаются без изменений, а последняя выбирается произвольно, исключая те значения, которые уже заняты другими камерами. Все настройки, внесенные в поля, сохраняются. Логин-пароль для камер может быть в документации или по умолчанию admin/admin.
• Камеры перезагружаются. Найти поле «Inner access» и возле него нажать «Open». При попытке открытия рекомендуется браузер Internet Explorer.
• Нажать «Настройки» и войти в параметры роутера, отсканировать доступные сети, выбрать свою и ввести пароль. Если сеть не обнаружилась, ее название указывается вручную. В сетевых настройках проверяется IP и маска. После сохранения изменений компьютеры и камеры перезагружаются.
• При новом запуске в браузере вводится IP камеры с добавлением символа :82, означающего порт. Если настройки выполнены правильно, начнется трансляция изображения.

Видеонаблюдение в подъезде

IP видеонаблюдение

Аналоговое видеонаблюдение

Скрытое видеонаблюдение

Настройка видеонаблюдения

Камера видеонаблюдения к телевизору

Монтаж и подключения кабеля КВК-П

Теперь нужно проложить кабель КВК-П к каждой видеокамере, или вернее к тому месту, где вы запланировали их разместить. Прокладывать его в помещении можно как в пластиковом канале, так и просто поверх стен.

На улице при желании его можно защитить гофрой, но не обязательно.

Чтобы защитить от снега и дождя места соединений кабеля от регистратора и кабеля от камеры, смонтируйте на стене распаечную коробку и заведите провода в нее.

Далее снимаете с кабеля верхний слой изоляции, примерно на 8-9 см и зачищаете две жилы питания. Опрессовываете их наконечниками НШВ.

Вставляете эти жилы в коннектор питания типа “папа”. Там два разъема “+” и “-“. Как мы уже условились до этого, красный провод будет плюсовым контактом, черный – минусовым.

После этого снимаете изоляция с коаксиального кабеля.

Внешнюю оплетку из меди аккуратно сдвигаете назад, чтобы ни у одного волоска не было случайного контакта с жилой по центру. Иначе качество картинки будет плохим, либо ее вообще не будет.

Оголяете центральную жилу на 3-4мм и монтируете BNC-F разъем.

Сверху все изолируете защитным колпачком.

Далее устанавливаете на стену саму видеокамеру. Провода от нее запускаете в распаечную коробку, где вы только что установили разъемы BNC-F.

Соединяете в ней коннекторы между собой и плотно закрываете крышку.

Для предотвращения попадания влаги во внутрь необходимо использовать коробку с герметичными кабельными вводами по бокам.

Точно также производится подключение всех остальных видеокамер на стенах вашего дома. До каждой из них придется тянуть отдельный кабель КВК-П.

Критерии выбора

Чтобы понять, что лучше для дома – аналог или IP-стандарт – необходимо сравнить, как ведут себя камеры того и другого типа в проекции на конкретные функции:

Функция	IP-стандарт	Аналоговые технологии
Видеоаналитика	Дате возможность проведения	Недоступна
Облачное хранилище	Записывает	Не применяется
Прокладка проводов для камеры	Применяются беспроводные варианты по Wi-Fi-технологии там, где нет возможности прокладывать провода.	Работают только с проводами.
Необходимость знания принципа устройства компьютерных сетей	Нужно изучение.	Можно подключить без специальных знаний.
Обустройство системы видеомониторинга на расстоянии от 100 до 400 м	Существует своя специфика.	Создается без дополнительных приспособлений.
Выбор сечения питающего кабеля в зависимости от расстояния до камеры	Беспроводные варианты лишены таких недостатков.	Необходим правильный расчет, чтобы предотвратить падение напряжения.

Видеомониторинг дома на расстоянии Источник video.tcb-spb.ru

Определение IP-камеры и принцип работы

Беспроводная IP видеокамера поворотная

Айпи камеры видеонаблюдения часто называют сетевыми, потому что они фиксируют видео в цифровом формате и используют для трансляции компьютерную сеть, передавая данные через узлы локальной компьютерной сети конечному пользователю на огромные расстояния. Современные IP камеры имеют высокое разрешение и оснащены различными дополнительными функциями:

• перевод изображения в нужный формат;
• масштабирование;
• наклон;
• панорамирование;
• интеллектуальный анализ изображения, в частности распознавание лиц;
• обнаружение движения;
• аудио слежение;
• автоматические оповещения.

Сетевые устройства отличаются по типу исполнения

• Корпусные – имеют герметичный кожух, предохраняющий от влияния внешней среды.
• Корпусные мультимедийные – устанавливаются внутри помещения, снабжены микрофоном и разъемом под флеш-карту.
• Купольные – обеспечивают обзор 360°, обычно устанавливаются в помещении на потолке, бывают и уличные устройства.
• Поворотные – применяются для слежения за объектом, меняют угол обзора, снабжены зумом.
• Цилиндрические – универсальны, устанавливаются внутри и снаружи.

Первая IP видеокамера была создана в 1996 году. Она имела разрешение всего 0,3 Мп и на то время не могла соперничать с аналоговыми системами.

Этапы монтажа камеры видеонаблюдения своими руками

Работа начинается с прокладки экранированного кабеля, чтобы подключить видеонаблюдение. Провод монтируется с удаленных участков и подводится к месту приемки, его длина рассчитывается с небольшим запасом.

Кабель защищается от влаги и мороза, если прокладывается открыто на улице или используется гофрированная труба внутри помещений или под грунтом. Линии не располагаются ближе 40 метров от электрических магистралей.

Подключить камеру нужно так, чтобы место было доступным для обслуживания и ремонта. Красный коаксиальный кабель используется, чтобы подключиться к питанию, а желтый и белый монтируется для передачи сигнала. Цифровые модули работают от витой пары.
