Установка подставки для люстры
Перед началом установки люстры нужно отключить питание сети. В случае, если предварительно не требовалась проводить работы по демонтажу старой люстры, то питание сети вероятно было включено, а поэтому нужно согласно предыдущему шагу отключить ток. Для этого нужно отправиться к электропанели и отключить автоматический включатель или же удалить предохранитель схемы, в которой будет проводиться работа. Обязательно следует убедиться, что питание сети отключено с помощью тестера сети. Также можно отключить питание сети во всем доме, если не против соседи.
Далее нужно определить вес люстры. Традиционные потолочные крепления предусматривают вес люстры не более 22 кг. Если люстра тяжелее, то понадобится установка дополнительной веерной скобы или коробки, которая будет поддерживать вес люстры.
Чтобы удалить имеющуюся монтажную коробку, которая представляет собой пластиковый или металлический ящик, что прикреплен к потолку гвоздями, нужно воспользоваться отверткой или молотком. Однако если металлический стержень закреплён, то нужно кончиком ножовки разрезать его пополам и потянуть за две части.
Как подключить люстру для работы с двухклавишным выключателем
Технически, люстра – это группа ламп, собранных в одном корпусе. И в зависимости от количества клавиш на выключателе, их можно объединять так, как вздумается. Если конечно это люстра не с блоком управления – в данном случае с выключателя запитывается только сам блок, а схема переключения ламп уже собрана.
Поэтому, чтобы подключить люстру к двойному выключателю света, нужно, чтобы патроны были разбиты на две группы. Первая группа будет включаться от первой клавиши, вторая от второй. При этом клеммник будет выглядеть примерно так:

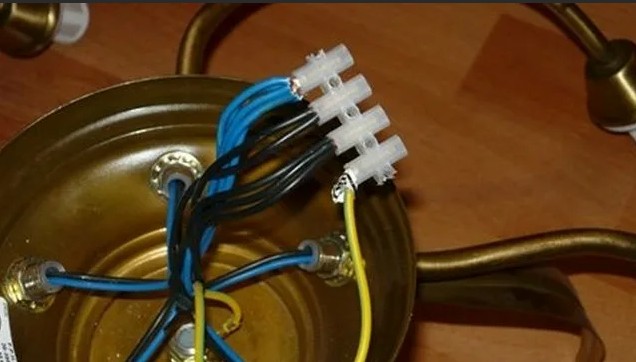

Клеммник люстры для работы с двухклавишным выключателем
Фазные проводники с потолка подключаются каждый к своей группе. Ноль обычно общий. При наличии подключается и заземление.
Что делать если фазные жилы объединены только в одну группу? Как тогда подключить люстру к двойному выключателю света? Тут всё зависит от источника света и желания. Можно разбить, с помощью клеммника, фазные провода, пересобрав схему. Либо использовать только одну из клавиш выключателя. Первый вариант более приемлемый, если двухклавишный выключатель уже установлен и подключен, поэтому разберём именно его.
Светильники Какие люстры сейчас в моде?
44727.02.2023
Схему осветительного прибора можно пересобрать, разделив фазные провода. От каждого цоколя приходят две жилы разных цветов. Допустим это синий и черный провод. Скорее всего синий будет нулевым, но это можно узнать в инструкции по эксплуатации потолочного светильника. В таком случае синие жилы оставляем, как и прежде. Черные разбиваем на две группы. Это можно сделать по желанию, но рекомендации такие:
- Для трехрожковой люстры первая группа – один рожок, вторая – остальные два;
- Для четырехрожковой первая группа 2, вторая тоже 2;
- Для пятирожковой первая группа 2, вторая 3.
Возможны и другое количество рожков
Тут нужно обращать внимание на дизайн. Допустим есть три центральных рожка и пять больших по кругу
Соответственно, в первой группе будут центральные, во второй – круговые.

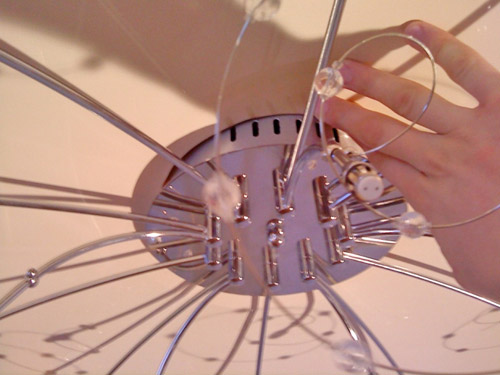

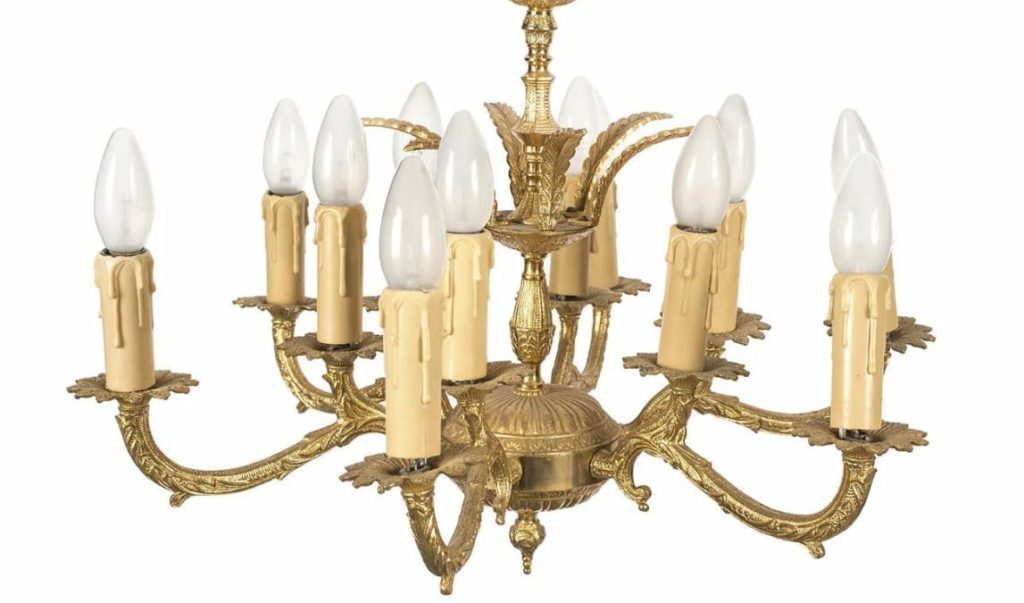

Многорожковая люстра
Главное — не подключить фазные проводники один на ноль, второй на одну из групп. Так как при включении света возникнет короткое замыкание.

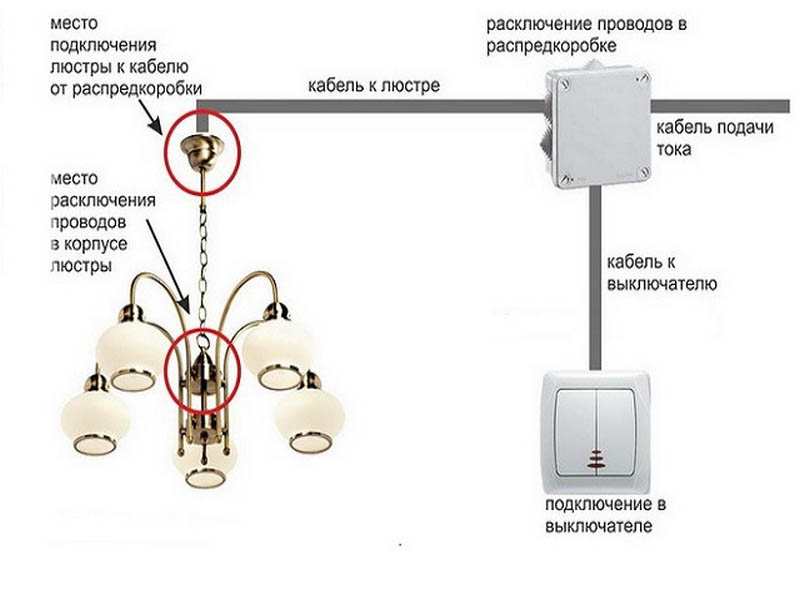

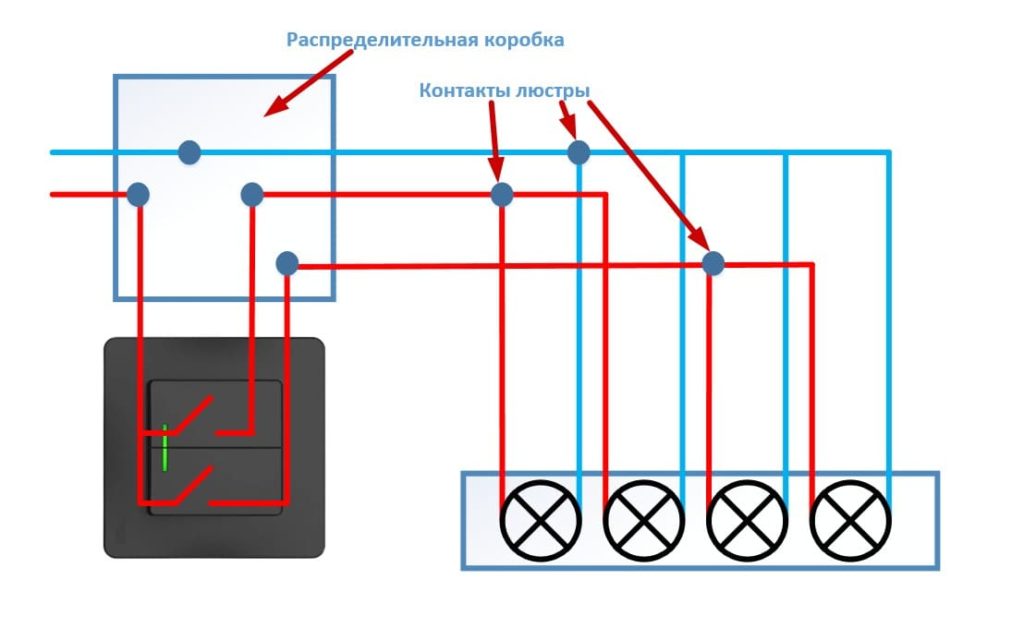

Общая схема подключения люстры к двухклавишному выключателю выглядит так:

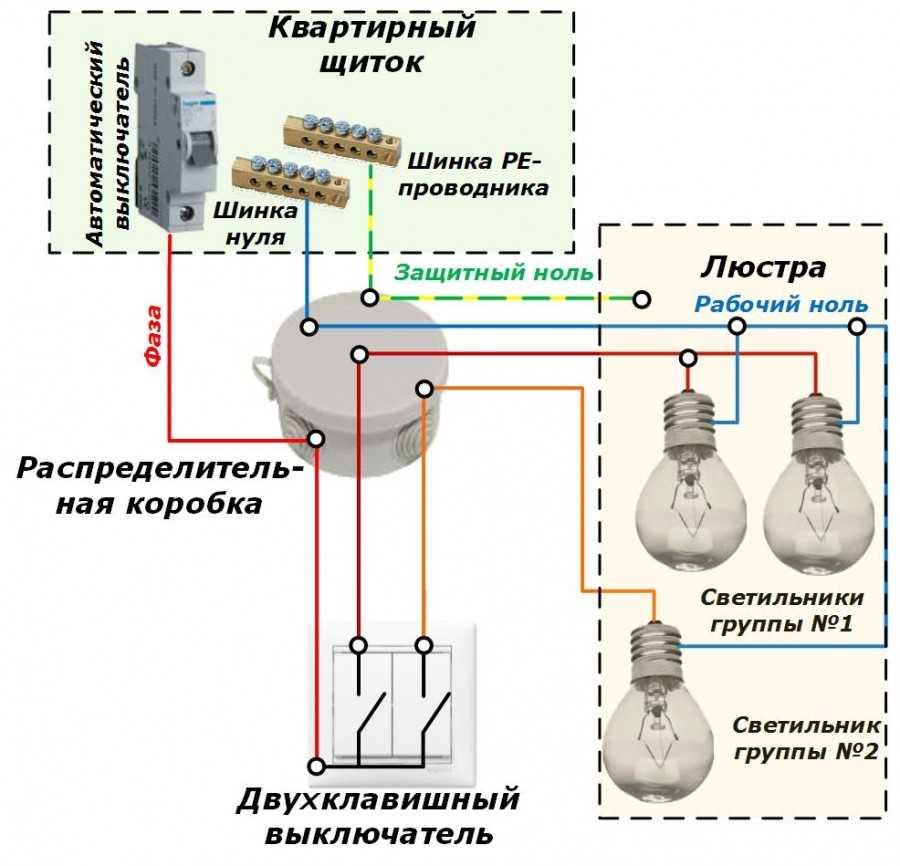

Схема подключения люстры с тремя проводами к двухклавишному выключателю
Техника безопасности
Электромонтажные работы опасны, ведь оголенные кабеля способны причинить вред здоровью
Важно исключить все опасности, прежде чем приступить к работе. Правила:
- Проводить работы нужно днем, когда хватает естественного света.
- Подготовить необходимые инструменты, чтобы в процессе на их поиск не отвлекаться.
- Прежде чем проводить монтаж – отключите питание на тех кабелях, с которыми предстоит работать.
- На кабелях, что идут от потолка проверить неоновым индикатором напряжение. Если лампочка на нем не светится, то все в порядке, разрешается приступать к подключению.
- Оптимально осуществлять соединение кабелей с использованием клеммных колодок.
- Требуется сделать заземление.
- После покупки новой люстры необходимо ее разобрать и убедиться, что все винты в патроне и на клеммных колодках хорошо затянуты. Плохие контакты всегда будут подгорать.
Как самостоятельно повесить люстру к потолку: пошаговая инструкция
Решая, как повесить люстру, стоит учесть материал потолка и характер крепления светильника. Для натяжного потолка понадобится деревянная основа, для гипсокартонного не используют крючок. Как только люстра собрана со всеми плафонами, приступаем к ее монтажу. Пошаговая инструкция такова:
- Обесточить проводку в доме или квартире.
- Снять старую люстру, из потолка будут выглядывать провода и крючок.
- Определить, какой провод фазный с помощью отвертки-индикатора, загоревшаяся лампочка укажет на фазу.
- Определить вид крепления – на крючок или к потолку с помощью прикручивания основания светильника дюбелями.

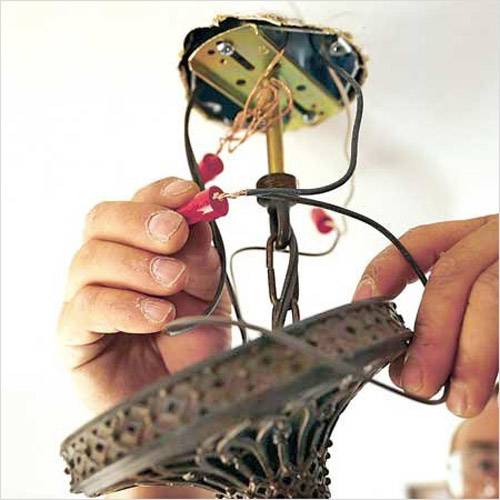

- Подключить провода с помощью металлических клеммных зажимов, затягивать провода в клеммниках надо как можно сильнее.
- Подвесить люстру на крючок или прикрутить дюбелями.
- Проверить работу светильника.
Если вдруг не все лампочки загорелись, надо проверить надежность крепления контактов.
Как установить на крючок
От потолочного покрытия, а не только о конструкции люстры зависит, можно ли прикрепить люстру на крючок. При гипсокартонном потолке, следует выбирать другие виды люстр. А потолок из бетона или в деревянных домах с крепкими потолками, вполне подойдут.
Для светильников весом в 1-1,5 кг подойдет винтовой крючок, который вкручивается в специальный дюбель. Для тяжелых изделий понадобятся распорные металлические анкера от 50 мм длиной и сечением от 10 мм.
Чтобы прикрепить люстру на крючок следует:
- сделать отверстие примерно 8 мм рядом с выходящими из него проводами;
- фиксировать дюбель, ввинтить в него крюк и изолировать крюк двумя слоями изоленты;
- соединить провода люстры с проводами от выключателя;
- подтянуть декоративную чашу к потолку и закрепить.
Прежде чем прикрутить чашку к потолку, нужно убедиться, что провода надежно соединены. Иногда между чашкой и потолком образуется щель, так как высоты этой чашки не хватило. Это следует учесть при покупке люстры.
При использовании дюбелей, лучше выбирать рифленые, длиной от 40 мм, так как гладкие плохо держатся. Для гипсокартонных потолков подходят дюбели бабочка.

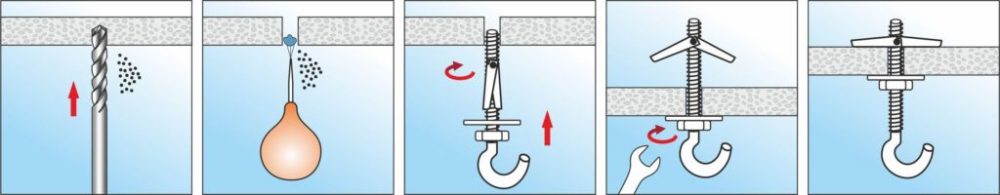

Вариант мнтажа крюка на ГКЛ
Монтаж на планку
Такой вид крепления более сложный, его лучше выполнять вдвоем с помощником. Металлическая планка должна принять на себя всю нагрузку. Если вдруг на потолке есть крюк от старой люстры, его надо убрать или загнуть.
Монтаж делается так:
- планку приложить к потолку и определить, где будут просверлены отверстия для дюбелей, отметить их карандашом;
- высверлить отверстия и зафиксировать в них дюбели;
- вставить в планку крепежные болты и зафиксировать гайками до упора;
- поместить планку на потолке и закрепить саморезами;
- прикрепить декоративную коробку к планке, чтобы крепежные болты попали в отверстия на коробке, а вначале соединить провода светильника и выключателя;
- прижать коробку к потолку и зафиксировать декоративными гайками.
Если речь идет о натяжном потолке, нужно заранее подготовить монтажную платформу из бруска дерева для крепления монтажной планки.
Это интересно: Террасная доска из ДПК — характеристика, размеры
Принципы управления люстрой на расстоянии
Традиционный способ включения света от удобно расположенного выключателя на стене имеет одно определенное преимущество: он не может потеряться и всегда находится на знакомом месте – при входе в комнату.
Малогабаритные пульты дистанционного управления можно ненароком сдвинуть в сторону, а через некоторое время их приходиться искать. Только по этой причине рекомендуется сочетать в управлении освещением два метода:
- стационарным выключателем;
- мобильным пультом.
Правила надежного соединения люстры со стационарным выключателем описаны в статье про . Здесь же приводятся электрические схемы их монтажа, учитывающие внутреннюю конструкцию светильников с различным количеством лампочек.
Поэтому стразу разбираем принцип работы люстры от пульта дистанционного управления, за основу которого принят метод передачи команд – электрических сигналов по радиоволнам с использованием:
- радиопередатчика, расположенного внутри малогабаритного пульта;
- радиоприемника, принимающего посылаемые команды только от определенного источника, которые здесь же обрабатываются автоматикой и преобразуются в электрические сигналы, зажигающие лампочки.

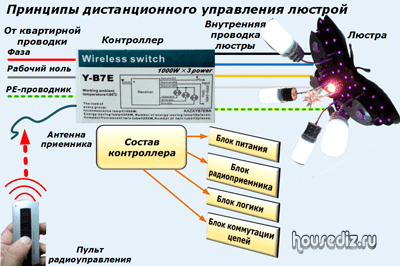

Принцип дистанционного управления люстрой объясняется картинкой.
Радиокоманда создается нажатием кнопки на пульте и передается в эфир, воспринимается антенной радиоприемника, встроенного в электронный прибор – контроллер.
Так называют устройство, имеющее в своем составе блоки:
- питания:
- приема радиосигналов;
- логики;
- коммутации силовых цепей.
Все они выполнены очень маленьким объемом, которому вполне достаточно места внутри светильника или рядом с ним.
Выбор расстояния
Приемник и передатчик могут создаваться для совместной работы на разном удалении. Для комнаты вполне достаточно расстояния 8 метров, создаваемого большинством бюджетных моделей, состоящих из:
- контроллера;
- пульта;
- источника тока.
Влияние помех и посторонних сигналов
Сейчас пульты и контроллеры устанавливаются многими владельцами. В многоэтажном здании может возникнуть ситуация, когда радиокоманда от близкорасположенного соседа будет воспринята вашим контроллером. Чтобы этого избежать, выбирайте комплекты, работающие только в паре друг с другом.
Для этой цели производители используют одинаковые алгоритмы для шифрования и обработки сигналов внутри приемника и передатчика, которые посторонние приборы не могут распознавать, не реагируют на них.
Настройка подобного оборудования выполняется в заводских условиях, пользователям она недоступна. В этом положительном моменте есть всего один недостаток: если возникнет поломка в пульте или контроллере, то поодиночке их использовать уже не получиться – придётся приобретать новый комплект полностью.
Количество каналов радиоуправления
Обычное число кнопок на пульте определяет возможности коммутации светильниками. Режимы А, В, С, D создаются простым нажатием соответствующей кнопки.
Первые три операции зажигают разные каналы, а четвертая – полностью снимает с них напряжение, гася свет в помещении.
Мощность коммутируемой нагрузки
Источники света потребляют разное количество электроэнергии. Чтобы контроллер надежно работал с большинством люстр, его выходные контакты делают мощными, способными переключать 1 кВт нагрузки. Для бытовых осветительных приборов это довольно большой запас даже при использовании ламп с нитями накаливания.
Он сделан специально и учитывает то, что люминесцентные и энергосберегающие лампы при запуске создают четырехкратное превышение номинальных токов.
Питание пульта и контроллера
Для работы электронной схемы приемника и передатчика требуется электрическое питание. Внутри переносного пульта устанавливают обычные батарейки, а автоматику люстры запитывают от стационарной сети через блок питания. Поэтому на контроллер необходимо правильно подводить напряжение сети: . Подключать их необходимо на соответствующие обозначениям клеммы.
При этом может возникнуть одна интересная особенность схемы, совмещающей работу от настенного выключателя и переносного пульта одновременно. Она объясняется тем, что контроллер не распознает способ подачи напряжения: если свет отключен дистанционным передатчиком, а включается выключателем, то люстра должна загореться.
Этот метод может быть смоделирован случайным отключением напряжения квартиры или дома от защит при возникновении неисправностей электрической сети и последующим восстановлением питания автоматикой. Когда выключатель люстры не переведен на отключение, то существующая логика устройств нормально зажжёт свет и оставит его гореть помимо воли хозяина.
Крепление люстры на потолке комнаты
Установка люстры может проводиться различными методами. Выбор варианта подвешивания определяется конструкцией потолка и осветительного прибора.
Подвешивание на крюке
В большинстве зданий, построенных по типовым сериям, крюки были изначально предусмотрены проектом. Если это изделие имеется, необходимо проверить его прочность под нагрузкой 8-10 кг. Если крепеж надежный, можно вешать светильник.
Чтобы закрепить крюк самостоятельно, нужно выполнить такие действия:
- Определить место для сверления. Следует помнить, что кабель прокладывается только под прямым углом к стенам. Чтобы его не повредить, нужно отступить от его выхода на 3 см по направлению к углу.
- Просверлить отверстие. Вставить в него дюбель, вкрутить крюк. Если нужно повесить тяжелую пятирожковую люстру, лучше воспользоваться анкерным болтом, имеющим большую прочность.
- Обмотать крюк толстым слоем изоляционной ленты.
После этого можно вешать изделие и выполнять соединение проводов.
Установка на монтажную планку
Крепление люстры на планке
Монтажная планка идет в комплекте к изделиям настенного и потолочного крепления.
Устанавливать осветительный прибор нужно в следующей последовательности:
- Совместить крепежные болты с отверстиями на декоративном колпаке. Затянуть их гаками (на высоте этим заниматься крайне затруднительно).
- Приложить планку к потолку, наметить места сверления. Изготовить отверстия, вставить в них дюбели.
- Прикрутить планку к плите перекрытия, проверить прочность фиксации.
- После соединения проводов прикрутить лампу к планке.
Особенности крепления к потолку из гипсокартона
Монтаж в натяжной потолок
Гипсокартон не рассчитан на большие нагрузки, вешать осветительный прибор на него нельзя.
Варианты могут быть следующие:
- На несущем стальном профиле в месте его крепления к вертикальному подвесу. К металлическому каркасу можно прикрепить крюк или монтажную планку. Прикручивание осуществляется саморезами по металлу.
- На монтажную платформу. Данная конструкция собирается заранее, одновременно со сборкой каркаса. После монтажа листов в них проделываются отверстия, через которые проводится прикручивание прибора.
Крепление на натяжном потолке
Чтобы повесить светильник на натяжной потолок, нужно заранее изготовить основание для крепления. Оно делается из деревянного бруска, нескольких слоев фанеры или подвесов для стального профиля. Уровень платформы должен быть на 1-2 мм выше, чем у натянутого полотна. После установки и остывания пленки на нее в нужных местах наклеиваются кольца из ПВХ. Внутри колец полотно вырезаются, через них можно подключаться к сети одним из доступных способов.
Как установить и подключить люстру
Современные производители осветительных приборов выпускают люстры с двумя типами крепления к потолку. В первом случае они подвешиваются за счет специального крюка и отверстия, а во втором – посредством специального кронштейна. Такой подход к делу обусловлен разными весовыми категориями изделий этого типа: тяжелые люстры предусматривают их установку на крюк, а легкие – на кронштейн. В зависимости от типа крепления, предусмотренного производителем, производится установка люстры, которая выполняется довольно просто.
Установка светильников фото
Начнем, пожалуй, с крюка. Для его установки понадобится пробить небольшую дырку в плите перекрытия. Возможно, вы знаете, что плиты имеют полую трубчатую конструкцию, вот до этой пустоты и необходимо добраться. Потом в нее вставляется штырь длиной сантиметров 20 и на него вешается крюк, к которому крепится впоследствии люстра.
Имеется и другой способ установить в потолок крюк для люстры. В продаже существуют специальные крюки в виде подпружиненной «бабочки» – для их установки необходимо просверлить в плите перекрытия небольшое отверстие. «Бабочка» сжимается и вставляется в отверстие. Когда она доходит до полости в плите, то раскрывается и надежно фиксирует крюк в потолке.
Далее разберемся, как установить люстру на потолок посредством кронштейна. Нет ничего проще. Кронштейн приставляется к потолку, размечаются места будущих отверстий, после чего они благополучно высверливаются. Ну а дальше вообще ерунда – в отверстия вставляются пробки, снова к потолку приставляется кронштейн и намертво прикручивается мощными саморезами. На кронштейн надевается люстра и фиксируется к нему декоративными резьбовыми колпачками.
Как установить люстру на потолок
Правильно закрепить люстру на потолке – это только полдела, ее еще необходимо подключить к электрической проводке. Как правило, у большинства людей вызывает затруднение множество выходящих из люстры проводов. На самом деле все не так уж и сложно – от вас потребуется только соединить все провода между собой, соблюдая их цвета. Белые с белыми, черные с черными и, если предусмотрено заземление, то зеленые с зелеными (или желтые). Но так бывает не всегда, большинство современных люстр уже полностью готово к подключению, они даже имеют на конце проводов подсоединенный клеммный разъем, в этом случае вопрос, как установить люстру на потолок, решается в два счета.
Итак, этот разъем необходимо установить на концы соединенных проводов и подключить его с помощью отвертки к проводам, выходящим из потолка. В принципе, если провода на люстре и в квартирной разводке сделаны из одинакового материала, то вместо клемм можно обойтись обыкновенной скруткой и изолентой.
Как подключить люстру
Подключение люстры
Прежде всего, следует приготовить необходимый инструмент:
- Индикаторная отвертка-пробник.
- Пассатижи.
- Отвертка под крест.
- Клеммные колодки.
- Соединительные изолирующие зажимы (СИЗ) — специальные колпачки, надеваемые на скрутки проводов.
Клеммники и колпачки могут и не понадобиться, но здесь они указаны, поскольку в большинстве случаев без них дело не обходится. Все монтажные работы производятся при отключенном автомате. Исключение — момент определения фазы в проводе, выходящем из потолочного отверстия. Для этого надо концом индикаторной отвертки коснуться проводов. На котором загорается лампочка в отвертке — там фаза. Этот провод необходимо как-нибудь отметить, это пригодится при подключении.
Бывает, что присутствуют не два, а три провода. Тогда один из них — нулевой, а два — фазные. Их тоже надо пометить, такой набор предназначается для подключения люстры к двухклавишному выключателю, позволяющему получать разные режимы освещения. После определения проводов электроэнергия отключается и дальнейший монтаж производится при отключенном питании.
Как подключить многорожковую китайскую люстру
Производители из Китая часто используют в осветительных приборах цоколи G9 и G4, тонкие провода от которых приходят под декоративный колпак. При взгляде на большое количество тонких жил, у обывателя складывается впечатление, что разобраться в этой паутине очень сложно, и собрать схему для подключения к двухклавишному выключателю будет затруднительно.

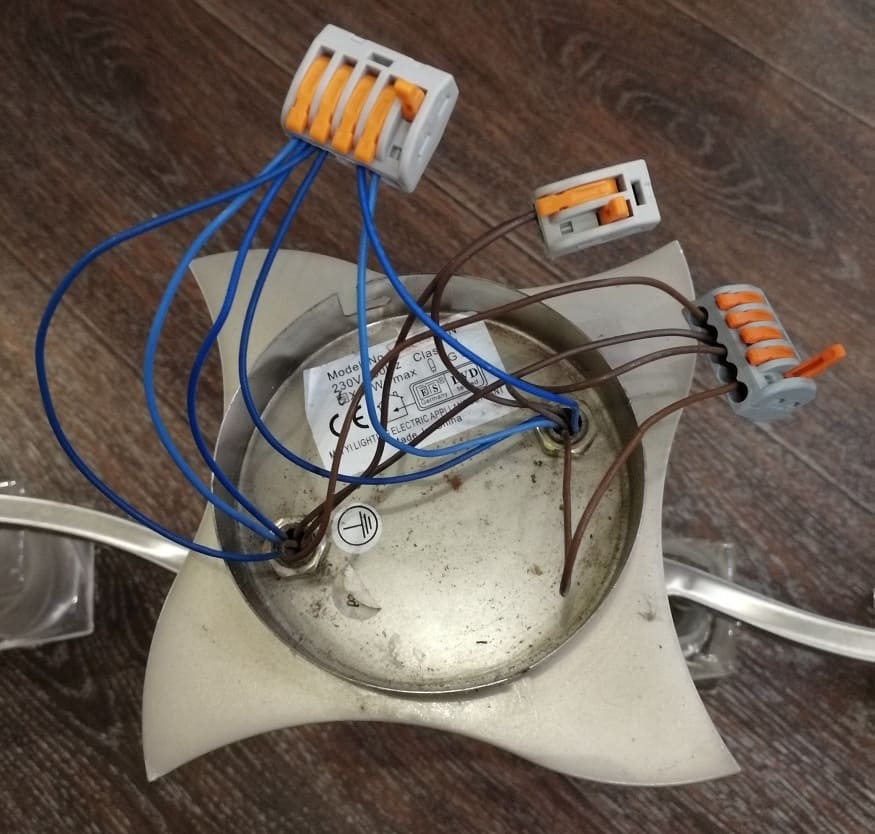

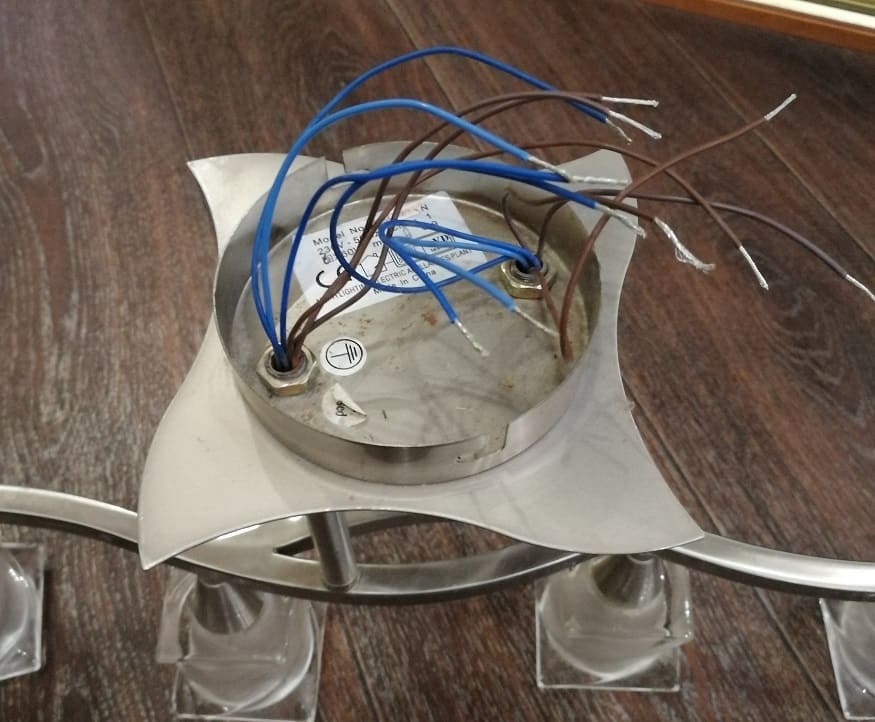

Провода китайской люстры
На самом деле принцип остается прежним
Если обратить внимание на рисунок выше, то заметно, что из каждого канала выходят синие и коричневые цвета жил. Поэтому их можно соединить аналогично: синие в одну цепь, коричневые разбить на две группы
Например, крайние рожки будут включаться от первой клавиши, центральные от второй. Но тут может возникнуть затруднение: как определить какой провод подходит к какому рожку люстры? Тут поможет только мультиметр. Нужно поставить его в режим прозвонки (или измерения сопротивления), и определить какой провод от какого рожка приходит. Далее, помощью тех же клеммников, типа Wago, собираем схему для двухклавишного выключателя.
Собранная схема для подключения люстры к двойному выключателю
После подключения к внешней проводке, все клеммные соединения прячут под декоративный колпак светильника.
Подключаем выключатель

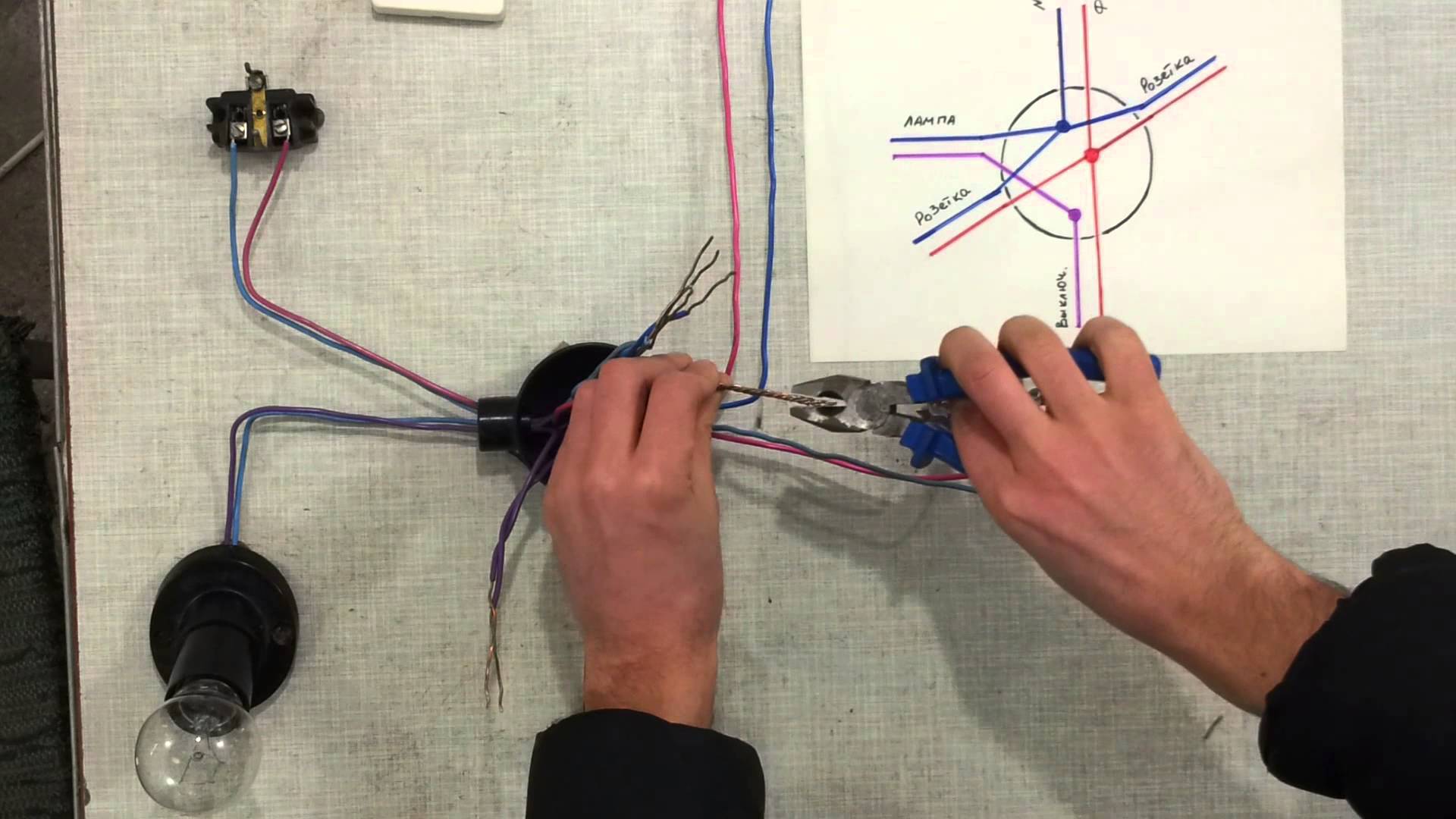

Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.
В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.
Подключение в соответствии со схемой
При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.
Особенности подключения китайской люстры
Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:
- заниженным сечением проводников;
- применением неизвестных сплавов вместо меди для изготовления проводников;
- низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).
Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.
До сих пор не разобрался! Тогда смотри видео.
Безопасность работ
Во время работы нужно помнить три главных правила: придерживаться основ техники безопасности, соблюдать полярность при соединении проводов и использовать надёжное крепление. Эти предписания, как три кита, должны соблюдаться неукоснительно. Кроме того чтобы правильно (и без последствий для здоровья) выполнить монтаж потолочного светильника помните и о рекомендациях, приведённых ниже.
Самое главное – обеспечить абсолютную безопасность работ. А значит выполнять замену светильника нужно днём, чтобы иметь возможность полностью обесточить квартиру на протяжении всего периода монтажа.
Даже если цепь обесточена, всё равно обязательно проверьте её специальной отвёрткой-тестером со встроенной лампочкой. Иногда остаточное напряжение может ударить очень сильно.
Всегда обесточивайте и проверяйте осветительную цепь, когда подвешиваете светильники на потолке. Крепление люстр – это работа на высоте, поэтому даже лёгкого удара током достаточно, чтобы получить более серьёзную травму при падении со стремянки.
Типы крепления люстр
Существует два вида люстр в зависимости от крепления – потолочные и подвесные.
Выделяют два основных типа крепления: с помощью крюка или монтажной планки. Выбор способа установки зависит как от модели люстры, так и от материала потолка.
Фиксация с помощью крюка
Данный способ чаще используется для установки подвесных люстр. Обычно крюк не идет в комплекте с люстрой и его нужно приобрести отдельно
Немаловажно, что фиксация на крюк подойдет для высоких потолков
Существует несколько разновидностей крюка:
Анкерный крюк
Для него просверливается отверстие, в котором он фиксируется враспор. Часто используется для бетонных потолков.
Сквозной крюк
Устанавливается через перекрытие еще на этапе строительства.
Закладной крюк
Обычно устанавливается в бетонной плите, если там есть пустоты.
Простой крюк с резьбой.
В зависимости от веса люстры подбирается крепление. Люстры весом менее 4 кг можно смело вешать на обычный крюк с резьбой. Более тяжелые модели требуют установки на анкерный крюк диаметром от 10 мм на распорках.
Для того чтобы скрыть монтажный крюк, используется декоративная чаша, которая чаще всего идет в комплекте с люстрой.
Порядок действий при фиксации люстры с помощью крюка:
- Отметьте карандашом предполагаемое место крепления люстры.
- Перфоратором или дрелью сделайте отверстие необходимого диаметра.
- Забейте пластиковый дюбель.
- Вкрутите монтажный крюк.
- Подключите провода и закройте элементы проводки декоративным стаканом.
Крепление на планку
Монтажная планка используется для установки потолочных моделей и обычно входит в комплектацию люстры. Такой способ крепления часто используется для натяжных потолков.
Существует три разновидности крепежных пластин:
Продольные (используются для легких люстр)
Все виды монтажных планок фиксируются на потолке саморезами.
Порядок действий при креплении люстры на планку:
- Отметьте карандашом предполагаемое место крепления люстры.
- Дрелью или перфоратором проделайте отверстия в местах крепления.
- Забейте в отверстия пластиковые дюбели.
- Приложите планку таким образом, чтобы отверстия на ней совпали с дюбелями, и прикрутите к потолку.
- Закрепите люстру на планке и подведите провода.
- Закрутите декоративные гайки на основании люстры.
Требования к подключению выключателя света с одной клавишей
Первое, о чем следует подумать – где расположить переключатель. Он должен располагаться в доступном месте, на удобной высоте, так, чтобы до него могли дотянуться и старшие и младшие члены семьи.
Размещение выключателя внутри шкафа – оригинальное, чисто российское ноу-хау. Но такой вариант будет вряд ли удобным для ежедневного пользования
Для люстры логично разместить прибор переключения у входной двери в комнату. Если речь идет о торшере или бра – то такие точки должны располагаться у дивана или в изголовье кровати.
Помните, что установка выключателей в ванной в принципе запрещена, как и в помещении сауны. Чтобы обезопасить членов своей семьи, устанавливайте эти приборы в коридоре.
Все варианты подключения, а их несколько, объединяет один общий элемент: наличие динамического элемента, замыкающего и размыкающего электрическую цепь. И еще одно общее правило: при монтаже одноклавишного выключателя следует проследить, что размыкалась линия фазы, а не ноля. Если этого не сделать, можно получить сильный удар током даже при простой замене лампочки в люстре.
Схема подключения одноклавишного выключателя
Проще всего устанавливать выключатели наружного типа. Простая инструкция, как подключить одноклавишный выключатель света:
| Фото | Описание работ |
| В подготовленных для прокладки штробах разместите кабель с тремя жилами от распределительного щитка к коробке. Оставьте небольшой запас длины провода для соединений. | |
| Провод фазы красного или серого цвета зачистите и подключите к свободной клемме автомата. | |
| Синий провод подсоедините к шине ноль. Провод коричнево-желтого цвета – к шине заземления. | |
| Промаркируйте жилы провода в коробке, это значительно облегчит дальнейшую работу. | |
| Выключатель должен устанавливаться в удобном месте. Открытые двери не должны мешать подходу к нему. Расстояние от пола – примерно один метр. | |
| От коробке к выключателю подведите двухжильный провод. Оставьте запас провода для подключения. | |
| Серую (красную) жилу подсоедините к верхней клемме переключателя, синюю – к нижней. | |
| От коробки проведите еще один трехжильный провод к месту расположения люстры. | |
| Освободите и зачистите концы провода. Закрепите светильник на потолке. | |
| Подсоедините серый и синий провода к соответствующим контактам на светильнике, а провод заземления закрепите на металлическом корпусе люстры. | |
| Соедините провода соответствующего цвета с помощью самозажимных клемм. | |
| Если проводка в доме не имеет заземляющего канала или корпус светильника изготовлен не из металла, в вашей коробке будет меньше соединений. | |
| Соответственно, в светильнике тоже не будет провода заземления на корпусе. | |
| Перед подключением электричества установите клавиши на переключатель. |
После того, как работа будет завершена, проверьте работу прибора. Подключите на щитке электропитание и попробуйте включить и выключить свет. Если не пошел дым и не погас свет во всем подъезде – у вас получилось. Если пошел и погас – зовите знакомого электрика, пока соседи не вычислили виновника аварии.
Заключение
В данной статье мы рассмотрели основные нюансы процесса установки люстры с помощью различных креплений и на разные типы потолков. Главное – строго соблюдать технику безопасности. Если Вы не уверены в своих силах, воспользуйтесь услугой профессионала.
Вы ищете люстру в свой интерьер? Приходите в Центр света «Эдисон». Грамотные специалисты подберут осветительный прибор с учетом технических требований, помогут с выбором типа крепления и при необходимости подберут комплектующие. В сети магазинов «Эдисон» представлен большой выбор люстр на любой вкус и кошелек.
Авторы новости:
Жукова Александра
Автор текста, помощник SEO-специалиста сети «Эдисон».
Григорьева Ангелина
Редактор, контентмейкер сети «Эдисон».
