Как установить сенсорный выключатель своими руками

Как подключить сенсорный выключатель в светодиодной ленте

При подключении сенсорного выключателя нужно соблюдать полярность. Поэтому лучше использовать монтажный спаренный двойной провод с пометкой на изоляции одного проводника. Метку или красный цвет, во избежание путаницы, лучше использовать на плюсе.

По схеме, подключение сенсорного выключателя к светодиодной ленте производится между блоком питания и источником света. Контакты выключателя, обозначенные как LED+ и LED- предназначены для подключения к ленте. Это выход выключателя. А контакты VCC(+) и GND(-) – питающие, на них подключается питание с БП. Обозначение контактов может изменяться, в зависимости от модели, но контакты с маркировкой “LED” подключаются к светодиодному источнику света. Противоположные подключаются к блоку питания.

Последовательность монтажа:

• Натянуть на провода термоусадку;
• Припаять провода от БП к модулю (проверив полярность);
• Включить БП – светодиод дежурного режима должен светиться;
• После выключения БП – припаять провода от модуля на светодиодную ленту;
• Включить и проверить работоспособность;
• Прогреть термоусадку на всех контактах феном.

Не следует делать монтаж при включенном БП – это может повредить элементы устройств. Кратковременное замыкание БП может сжечь предохранитель.

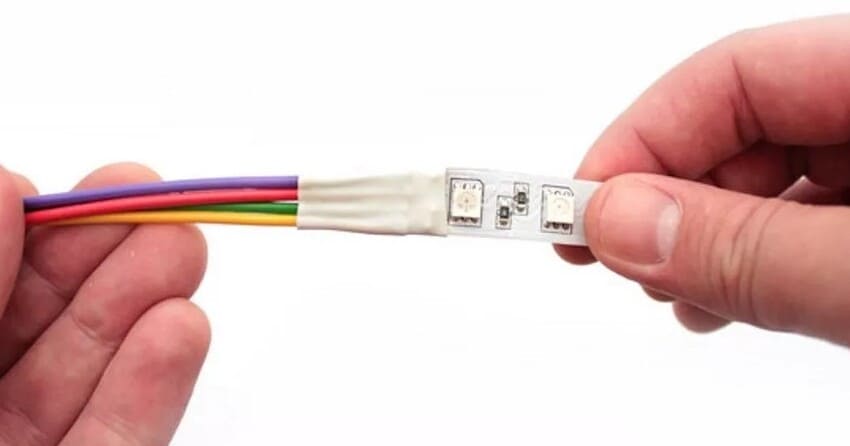

Изоляция термоусадочной трубкой

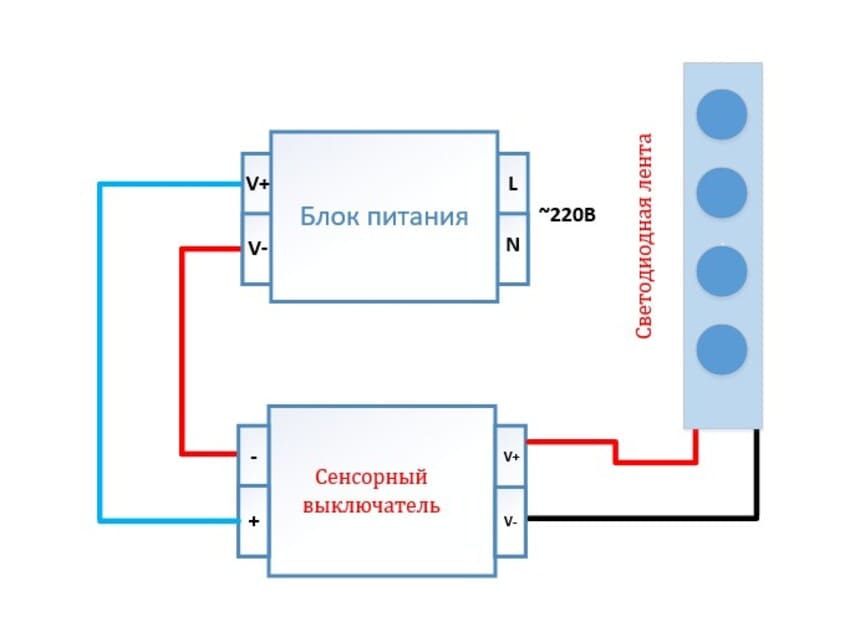

Схема подключения

Что из себя представляют подобные выключатели

Сенсорный выключатель

Суть их – отсутствие механических, движущихся частей в составе прерывателей или активаторов сигнала либо тока. Отдача команды в упрощенном виде производится легким касанием или приближением к контактной площадке части человеческого тела.

Некоторые устройства подобного плана оснащены регуляторами передаваемой мощности, что позволяет увеличивать или уменьшать силу тока в зависимости от положения точки соприкосновения к поверхности выключателя. Применять подобные технологические нюансы в действительности очень удобно, к примеру, для установки яркости света лампы.

Применение в быту

Размещаются сенсорные выключатели не только вместо стандартных на стенах, с целью контроля подачи тока к освещению, но и на розетках питания бытовой техники, для увеличения безопасности их использования.

Главным плюсом не механической системы отключения или подачи тока служит ее надежность и долговечность. Нет движущихся частей и периодически соединяемых или разрываемых в местах контакта коннекторов, соответственно отсутствует износ или искра, ведущая к порче проводящих площадок.

Конструкция прибора довольно проста для повторения, чтобы собрать сенсорный выключатель своими руками, а не приобретать его по запредельным ценам от стороннего производителя.

Самодельный сенсорный выключатель

Принцип работы устройства

Основой конструкции любой схемы сенсорного выключателя служит датчик приближения или касания, сигнал от которого усиливается и, в зависимости от текущего состояния всей системы (включено, выключено), производит разрыв линии течения тока или ее соединение. Для этого действия применяется дополнительный силовой контур в виде электронного ключа или реле.

Самые распространенные варианты датчиков, используемых в быту для схем сенсорных выключателей света или любых других потребителей тока 220 вольт, – индукционные, инфракрасные и звуковые. У каждого из них есть свои положительные и отрицательные моменты при применении.

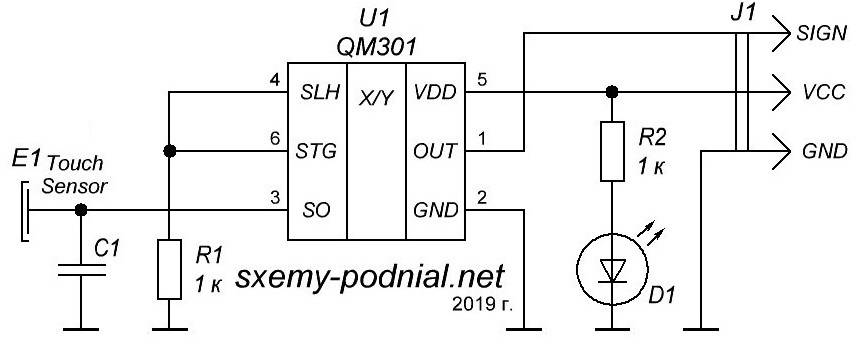

Схематично сенсорный выключатель можно представить системой в не проводящем корпусе, на котором находится контактная площадка, соприкасающаяся с датчиком, или же поверхность, пропускающая требуемый внешний сигнал, на который он должен реагировать. Внутри расположена основная управляющая схема, где размещен усилитель и силовой модуль.

Один из вариантов структуры и строения сенсорных устройств включения

Плюсы и минусы конструкции

Единственным минусом сенсорных выключателей называют их большую стоимость относительно обычных, механических устройств коммутации. С другой стороны, неоспоримые плюсы использования позволяют забыть об этом отрицательном нюансе применения:

• Пожарная безопасность, которая намного выше, чем у обыкновенных выключателей – нет периодически соприкасающихся контактов с возникновением искры, а значит и риска их возможной спайки или возгорания корпуса устройства.
• Легкость применения – приведение в действие не требует никаких физических усилий.
• Бесшумность и мгновенная реакция на команду от пользователя.
• Возможность выполнения в абсолютно не пропускающем влагу корпусе, что также понижает риск возгорания в результате замыкания, или же уменьшает вероятность поражения электрическим током человека.

Внешний вид одного из производимых промышленностью сенсорных выключателей

• Долговечность, обеспечиваемая отсутствием механических элементов.
• В одном корпусе можно использовать несколько датчиков и схем их обработки, делая мультисенсорные панели.
• Конструкция проста для сборки сенсорного выключателя света или электроприборов 220В своими руками.

Это интересно: Встраиваемые розетки в столешницу: виды, устройство + советы по выбору и установке

Типы сенсорных выключателей

Сенсорные выключатели бывают нескольких видов:

• емкостные;
• оптико-акустические;
• с пультом управления;
• с таймером.

Чтобы сделать правильный выбор под свои потребности, рассмотрим каждый вид подробнее.

Емкостные

Популярный вид выключателя. Сенсорный датчик очень чувствительный, срабатывает при приближении людей, когда руку подносят к сенсорной поверхности или проводят рядом с ней. Такой выключатель будет актуален на кухне, потому что к нему не надо прикасаться, чтобы он сработал.

Такие выключатели стильно смотрятся и удобны в использовании. За ними легче ухаживать, чем за обычными выключателями с клавишей.

Оптико-акустические выключатели

Эти выключатели реагируют на звук или движение, происходящие в зоне действия датчика. Когда в комнате никого нет, свет отключается. Они позволяют экономить электроэнергию. В квартирах такие выключатели используются редко. Их чаще ставят в местах общего пользования для подсветки помещений или открытия дверей, которые «чувствуют» приближение посетителя.

С пультом управления

Выключатели с пультом особенно удобны в доме, где проживают дети или люди с ограниченными возможностями. Пригодятся, если выключатель расположен неудобно или детям до него трудно дотянуться. А еще они дарят комфорт, когда нет желания вставать с кровати, чтобы выключить свет или прибор, опустить шторы.

С таймером

Таймер позволяет включать и выключать прибор или свет в определенном режиме. Выключатели с таймером универсальны. Они удобны в использовании, работают с любым типом ламп: светодиодные, галогеновые или лампы накаливания.

Их преимущество — безопасность. Если произойдет замыкание, выключатель автоматически перейдет в выключенное положение.

Выключатели оснащены индикаторами, которые показывают включен ли он в данный момент. А еще пользователи отмечают простоту установки, удобство в использовании, привлекательный внешний вид, надежность.

Какие основные модели розеток и выключателей Schneider electric существуют?

Выключатель с таймером подойдет, если вы желаете регулировать время его работы. Это может быть удобно, когда надо запрограммировать на включение или выключение электроприбор. Такие выключатели помогают экономить на электроэнергии.

Конструкция сенсорного выключателя

Термин «сенсорный» несет в себе довольно широкое определение. По сути, под ним следует рассматривать целую группу датчиков, способных реагировать на самые разные сигналы.

Однако применительно к выключателям – приборам, наделенным функционалом коммутаторов, сенсорный эффект чаще всего рассматривают как эффект, получаемый от энергетики электростатического поля.

Такой примерно нужно рассматривать конструкцию выключателя света, созданную на основе механизма сенсора. Легкое прикосновение подушечкой пальца к поверхности фронтальной панели включает освещение в доме

Обычному пользователю достаточно прикоснуться пальцами руки к такому контактному полю и в ответ будет получен тот же самый результат коммутации, какой дает стандартный привычный клавишный прибор.

Между тем внутреннее устройство сенсорного оборудования существенно отличается от простого ручного выключателя. Обычно такая конструкция выстраивается на основе четырех рабочих узлов:

• панель защитная;
• контактный датчик-сенсор;
• электронная плата;
• корпус устройства.

Разновидность приборов на базе сенсоров обширна. Выпускаются модели с функциями обычных выключателей. И есть более совершенные разработки – с регуляторами яркости, отслеживающие температуру окружения, поднимающие жалюзи на окнах и прочие.

Конструктивно сенсорный коммутатор выглядит так: 1 – защитная панель из закаленного стекла; 2 – плата размещения сенсорных элементов; 3 – текстолитовая панель с разведенной схемой электроники прибора; 4 – корпус (шасси) выключателя

Мало того, что все эти виды коммутаторов управляются легким прикосновением, так существуют еще и варианты, где управление доступно при помощи дистанционного пульта.

То есть, выключить светильник или убрать яркость свечения ламп прибора пользователь может, не совершая лишних движений в виде перехода от места отдыха к выключателю.

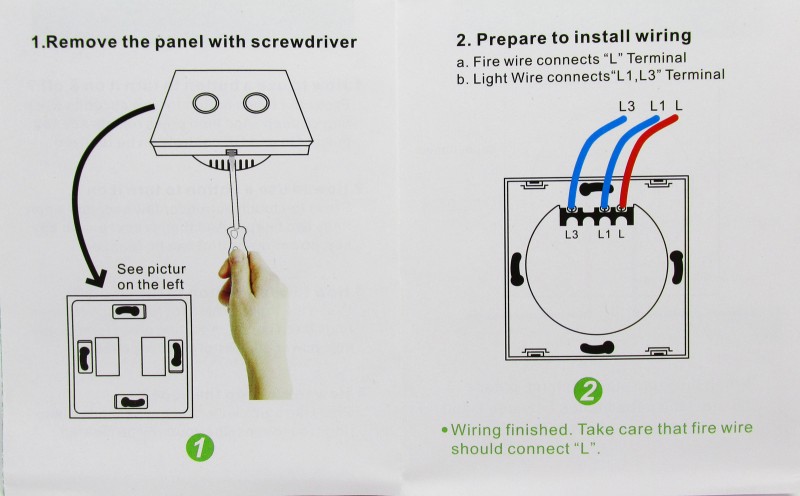

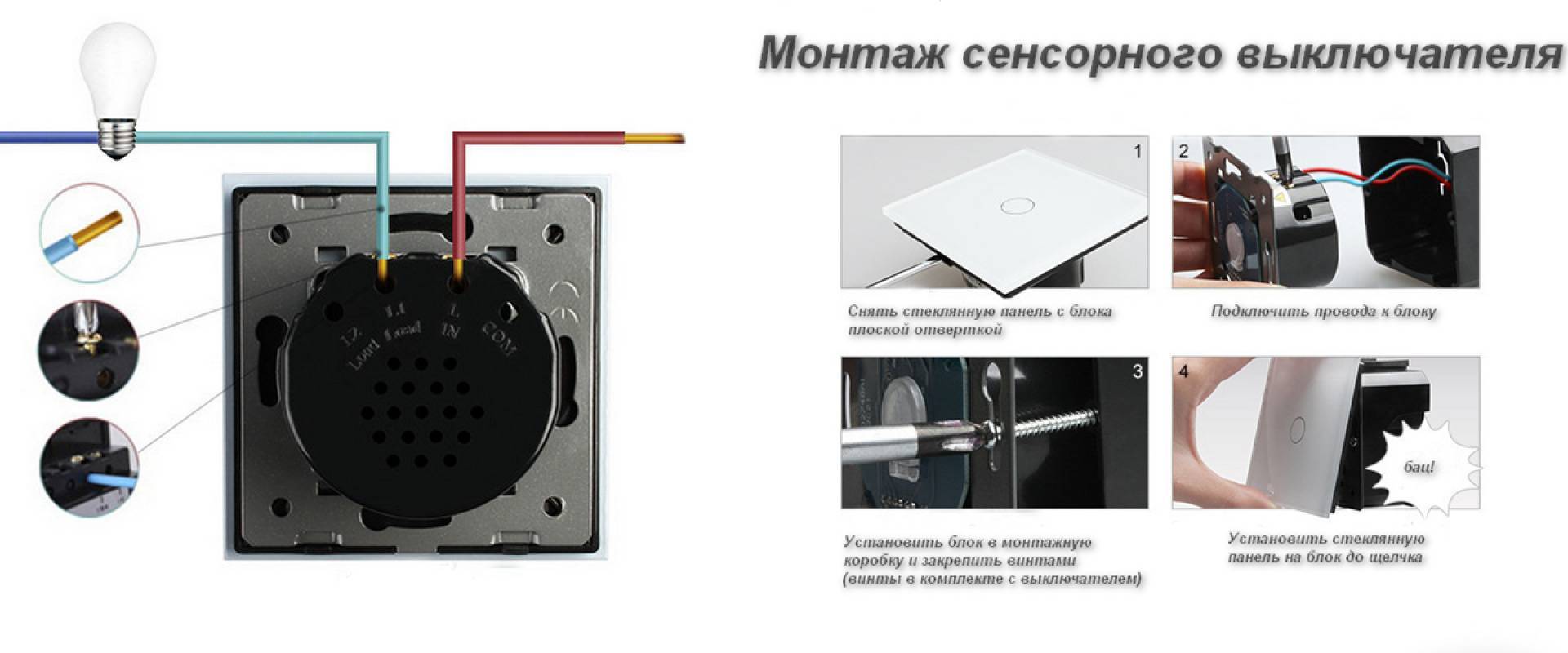

Важная инструкция по установке сенсорных выключателей

Установка всех сенсорных выключателей выполняется без подключения к питанию и стеклянной панели! Устанавливать стеклянную панель необходимо на выключатель к которому не подключено питание (автоматы выключены). Стеклянная панель может быть демонтирована с помощью плоской отвертки

Для этого вставьте отвертку в отверстие и осторожно поверните ее до щелчка

1. Распакуйте выключатель.
2. Подключите выключатель освещения.
3. Прикрутите выключатель света в монтажную коробку заподлицо.
4. Закрепите лицевую панель, должен быть «щелчок».
5. Включите питание (автомат).
6. Выключатель заработает после самонастройки сенсора в течении 1 минуты.

Если Вы не соблюдали эту инструкцию, возможно, выключатель не будет реагировать на прикосновение.

Настройка пульта управления

Сенсорные выключатели выглядят действительно очень стильно — они будут превосходно смотреться и в зале, и в коридоре, и в кухне, и где угодно. А ещё такие устройства хороши тем, что ими можно управлять дистанционно.

Для этого нужно лишь заказать по интернету универсальный пульт. Цена данного устройства, представляющего собой брелок с карабином и лицевой панелью из металла, не так уж велика.

На панели пульта имеются четыре кнопки, они обозначаются латинскими буквами – A, B, C, D. Работает это устройство на элементе питания 27A с напряжением 12 вольт. Такой пульт совместим с разнообразными сенсорными выключателями, в частности, с популярными выключателями марки LIVOLO серий С6 и С7.

Настроить этот пульт ДУ достаточно просто. Прежде всего нужно нажать кнопку сенсорного выключателя (при этом сам он должен находиться в положении «откл.») и удерживать её до тех пор, пока из сенсорного прибора не раздастся звуковой сигнал «Пи» – по времени это примерно 5 секунд.

Затем следует нажать одну из кнопок на пульте (A, B или С), в результате чего должен раздаться ещё один звуковой сигнал – он означает, что процедура «привязки» закончена.

Теперь той кнопкой, которую мы нажали на пульте во время привязки можно управлять (отключать, включать) сенсорным выключателям на расстоянии. Все остальные кнопки на выключателях привязываются к пульту точно таким же способом.

Стоит отметить, что к одной кнопке пульта можно привязать несколько сенсорных приборов. То есть к одному сенсору можно привязать несколько кнопок и даже несколько пультов. В интернете есть информация, что можно сделать 8 таких привязок (сам не пробовал).

При этом кнопка D имеет несколько иную функцию, чем все остальные – она предназначена для того, чтобы отключать сразу все три линии.

Можно ли делать заземление из арматуры? Почему арматуру не применяют?

Электрик в доме24 октября 2022

Отвязать сенсор от пульта тоже очень просто. Для этого следует дотронуться до сенсора и не отпускать его в течение примерно десяти секунд.

После пяти секунд раздастся первый звуковой сигнал, но его не нужно принимать во внимание. И лишь когда раздастся ещё один, второй звуковой сигнал — все предыдущие настройки будут сброшены

Дальность работы универсального пульта управления VL-RMT-02 составляет 30 метров. Этого вполне хватает для повседневной эксплуатации — пульт будет исправно выполнять свои функции на всей территории обычной квартиры.

Подключение одноклавишного сенсорного выключателя Livolo VL-C701R

Итак, давайте разберемся, как подключить сенсорный выключатель света 220 Вольт. По сути его ни чем не отличается от схемы подключения одноклавишного выключателя.

На корпусе выключателя имеются две клеммы промаркированные как «L-in» и «L-load». Клемма «L-in», дословная аббревиатура которой звучит как – «live line terminal».

Если воспользоваться электротехническим переводом то означает это примерно следующее: «live line» – линия под напряжением, «terminal» – контакт, контактный винт. В общем, это контакт для подключения ФАЗНОГО провода (тот который пришел с распредкоробки).

Клемма «L-load» в руководстве по эксплуатации называется «lightin terminal», переводится примерно так: «lightin» – осветительные приборы, «load» – нагрузка. То есть это контакт для подключения провода, уходящего на осветительную нагрузку (провод который идет на лампу или люстру).

Как видите ничего сложного в этом «электронном чуде» нет, все как в обычном выключателе две клеммы «фаза–вход», «фаза-выход». Зачищаем провода на нужную длину и подключаем к клеммам.

Если вы устанавливаете сенсорный выключатель взамен старого, просто откручиваем провода от старого и подключаем к новому. Главное определиться, где фаза и подключить ее к нужному контакту сенсорного выключателя света (контакт «L-in»).

Единственное что я бы посоветовал, если используете кабель с многожильной жилой, пользуйтесь наконечниками НШВИ. У сенсорного выключателя клеммы винтового типа и если запихнуть туда голую многожильную жилу при затягивании можно легко ее передавить.

А так выглядит выключатель Livolo сбоку

Как подключить двойную розетку

Электрик в доме22 декабря 2022

Схема подключения двухклавишного выключателя

Электрик в доме20 декабря 2022

Как подключить трехклавишный выключатель

Электрик в доме19 августа 2022

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на  Д814А, КС 175А, Д808. Оксидный конденсатор С1 —  К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В.  Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Блок питания 0…30В/3A
Набор для сборки регулируемого блока питания…

Подробнее

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.

Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…

Подробнее

Технические характеристики сенсорного выключателя livolo

В наше время, сенсорное управление присутствует почти во всех бытовых приборах. Повседневное использование этой технологии, привело к внедрению такой функции в выключателях освещения. Передняя панель устройства изготовлена из оптического стекла OptiWite имеет необычный дизайн, что позволяет ему найти свое место в любом интерьерном решении.

По своим техническим характеристикам, сенсорный выключатель света VL-C701R и VL-C702R ничуть не уступает классическому кнопочному выключателю.

Основные технические характеристики:

1. 1. Максимальная подключаемая нагрузка: 1000W;
2. 2. Максимальный ток нагрузки: 5 А;
3. 3. Напряжение питания: до 250 Вольт (частота 50-60 Гц.);
4. 4. Собственное потребление: менее 0.1 мВт;
5. 5. Механический ресурс: 100 тыс. переключений;
6. 6. Расстояние дистанционного управления: до 30 м;
7. 7. Температура окружающей среды: от -30°С до +70°С (влажность 95%);
8. 8. Размеры (в*ш*г): 80мм * 80мм * 40мм;
9. 9. Степень защиты корпуса: IP20.

Какие типы ламп допускается коммутировать сенсорным выключателем света? Дорогие друзья как вы знаете, на сегодняшний день очень актуальна проблема мигания светодиодных и энергосберегающих ламп. Виной всему подсветка, которая используется в выключателях освещения. Я неоднократно писал об этом в своих статьях если вы еще не в курсе, то можете ознакомиться с одной из них причина мигания светодиодной лампы в отключенном состоянии. Там описана не только причина, но и способ ее решения.

Компания livolo уверяет, что с сенсорными выключателями их фирмы допускается использовать любые типы ламп, начиная от обычных ламп накаливания и заканчивая привычными уже всем светодиодными лампами и лентам. Но есть в этой бочке меда своя ложка дегтя.

Единственным недостатком VL-C701R(VL-C702R), является подсвечивание (или мигание) светодиодных и люминесцентных ламп малой мощности (до 15 Вт), при отключенном выключателе. То есть если к выключателю будут подключены лампа (лампы) общей мощностью менее 15 Вт , то возможно появление мигания лампы в отключенном состоянии.

В качестве решения данной проблемы компания Livolo предлагает использовать специальные LED адаптеры. Я такой адаптер не покупал. Мы это проверим уже в видео обзоре — смотрите в скором времени на канале ЮТУБ.

Немного про маркировку обозначений

Как вы успели заметить дорогие друзья, в тексте данной статьи присутствует маркировка обозначений, такая как VL-C701R и VL-C702R . Все эти цифры и буквы несут в себе какую-то информацию, давайте попробуем расшифровать китайскую логику.

Маркировка каждого сенсорного выключателя начинается с букв «VL» это хорошо зашифрованное название фирмы . Сразу после дефиса идет кодировка «W, R, C6, C7, C8» – это обозначение серии устройства. Следующие после серии в коде идут цифры (01, 02, 03 . ) – это обозначение количества коммутируемых линий (то есть одно-, двух-, трехклавишный выключатель). В конце списка идет латинская буква (может быть несколько). R – возможность радиоуправления; S – проходной выключатель; D – диммируемый сенсор; T – выключатель со встроенным таймером (отключается через 30 секунд).

Как устроен прибор

Выключатель имеет 4 основных компонента:

1. Корпус.
2. Электронная плата.
3. Защитная панель.
4. Сенсорный датчик.

Составляющие могут немного отличаться. Все зависит от выбранной модели, функциональности, производителя и стоимости.

Преимущества сенсоров для выключателя света

Плюсы устройств:

1. Безопасность. Не подвергаются воздействиям влаги и повреждений. Функционируют при подаче команды влажными руками. Дети не трогают.
2. Универсальность. Адаптированы под множество электронных устройств.
3. Простая установка, ее можно произвести на место предыдущего отключателя.
4. Надежность и долговечность. Срок службы выше, чем у стандартного выключателя.
5. При работе не создают шум.
6. Экономится электроэнергия.
7. Заполняет мало места.
8. Можно управлять дистанционно.
9. Выглядят ново.

Минус отключателя – высокая стоимость. Цена одного прибора стартует от 900 рублей. Можно сделать датчик самому и сэкономить, не только финансово но и эстетически.

Как работает устройство?

ВниманиеСенсорными могут называться различные устройства, которые функционируют на основе реакции на разнородные сигналы. В сфере выключателей понятие сенсорного прибора означает устройства, которые работают с эффектом от электростатического поля. Выключение или включение освещения осуществляется в результате лёгкого прикосновения к датчику

Однако конструкция сенсорного выключателя по сравнению с классическим клавишным или диммерным прибором имеет отличия. В основе сенсорного выключателя лежит:

Выключение или включение освещения осуществляется в результате лёгкого прикосновения к датчику. Однако конструкция сенсорного выключателя по сравнению с классическим клавишным или диммерным прибором имеет отличия. В основе сенсорного выключателя лежит:

1. Корпус прибора.
2. Электронная плата.
3. Датчик контактного типа.
4. Защитная панель.

Сегодня можно встретить различные конфигурации таких выключателей, которые, кроме включения и выключения освещения, могут:

• регулировать его яркость;
• запускать вентилятор;
• поднимать или опускать оконные жалюзи;
• отслеживать температуру и т. п.

Более сложные и дорогие работают под дистанционным управлением, что существенно упрощает контроль над освещением и другими функциями.

Схема без проводов

А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.

Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.

Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.

Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.

Ошибка №10
Только опять же, не подключайте всю нагрузку через этот модуль напрямую.

Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!

К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины. Подробнее

Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:

https://youtube.com/watch?v=_jXiCUgEMb0%3F

Опции и возможности устройства

Отдельного рассмотрения явно заслуживают выключатели с таймером.

Здесь присутствуют традиционные характеристики, такие как:

• бесшумность действия;
• интересный дизайн;
• безопасное использование.

Помимо всего этого, добавляется еще одна полезная функция – встроенный таймер. С его помощью пользователь получает возможность управлять коммутатором программно. К примеру, задавать время включения и отключения в определённом временном диапазоне.

Уникальный вариант разработки коммутатора с внедрённым функционалом таймера. При помощи таких приборов открываются возможности управления освещением в строго заданное время. Экономия электричества очевидна

Как правило, подобные приборы имеют не только таймер, но также аксессуар иного рода – например, акустический датчик.

В этом варианте устройство работает как контроллер движения или шума. Достаточно подать голос либо хлопнуть ладонями и лампы светильника в квартире загорятся ярким светом.

Кстати, на случай слишком высокой яркости существует очередной функционал – диммерная регулировка. Оснащенные диммером коммутаторы сенсорного типа позволяют управлять интенсивностью света.

Модификация сенсорных устройств – акустический коммутатор. Действует по методике несколько иной, но тоже является прибором, где поддерживаются технологии использования сенсоров. В данном случае, сенсорным элементов выступает чувствительный микрофон

Правда, есть один нюанс для подобных разработок. Диммеры, как правило, не поддерживают использование в светильниках люминесцентных и светодиодных ламп. Но устранение этого недостатка, скорее всего, вопрос времени.

Подробнее о разновидностях “умных” выключателей света читайте в этой статье.

Как подключать импульсные реле для управления несколькими светильниками из разных мест: практические рекомендации

Разберем случай с тремя лампами освещения, хотя их общее количество может быть произвольным. Схема подключения импульсных реле просто увеличится от начальной на число светильников. Сколько ламп, столько и релюшек.

Общее количество кнопок-выключателей выбирается владельцем квартиры по местным условиям.

Главные принципы построения схемы:

1. Потенциал фазы после защитного автомата распределяется по всем кнопкам слаботочным проводом, а от них он направляется на обмотки бистабильных реле (контакт А1). Силовым же проводником он подводится к клемме 1 каждого выходного контакта, а с клеммы 2 подается на свой светильник.
2. Потенциал нуля жестко разводится по всем лампочкам проводом освещения, а слаботочкой может быть заведен на контакт А2 всех обмоток.
3. Каждый светильник работает от силового контакта своего бистабильного реле, которое управляется индивидуальными кнопками.

На первый взгляд здесь ничего сложного нет, но при создании цепочки принудительного отключения от одной кнопки существуют особенности:

1. внутри квартиры с обычным однофазным питанием для централизованного отключения достаточно параллельными перемычками соединить все контакты OFF и вывести на общую кнопку у входа;
2. в частном доме с трехфазным питанием каждый потребитель может подключаться от разных фаз и собственного автомата. Способ объединения перемычками выводов OFF становится не приемлемым. Здесь следует применить обычное промежуточное реле. Его контакты станут управлять каждым модулем.

Другими словами, в отдельных случаях для централизованного управления потребителями может потребоваться дополнительное реле сброса.

Обозначил его KL и показал на схеме принцип включения обмотки с общей кнопкой от любой фазы, расположенной вблизи (например, L1) и монтажом промежуточных контактов (KL1.1, KL1.2…) в цепочках централизованного отключения всех задействованных светильников.

Этот же принцип приемлем для централизованного одновременного включения всех импульсных модулей от одной общей кнопки по контакту OFF. Дабы не загромождать картинку лишними линиями, его просто не показываю.

При таком подключении в квартирном щитке располагаются автоматические выключатели разных групп освещения и импульсные реле. От них придется делать довольно разветвленную разводку к многочисленным кнопкам управления, включая централизованные, и светильникам.

Оптимальным вариантом соединения слаботочных жил и силовых проводов становятся обычные клеммники под винт.

Особенности монтажа двухклавишных кнопок с подсветкой в подрозетниках

Подключение слаботочных цепей кнопочных выключателей выполняется последовательно от одного подрозетника к другому по мере удаления от квартирного щитка. При этом все соединения даже для двух кнопок удобно монтировать следующим образом:

• потенциал фазы, показанный на картинке ниже красным цветом, соединяется от каждых отрезков кабелей по верхним контактам всех клемм кнопок перемычками;
• жилы управления, идущие на общий контакт управления, соединяются шлейфом ниже на кнопках (для примера показал коричневым и зеленым цветом);
• остальные не используемые жилы кабеля в этом выключателе, включая РЕ-проводник, монтируем на миниатюрном двухконтактном Wago.

Этот способ позволяет удобно выполнить компактное подключение скрытой проводки даже в малом объеме подрозетника.

Одновременно здесь удобно перемонтировать назначение любой кнопки. Для этого достаточно отсоединить нижний не нужный провод с кнопки и подключить от другого светильника, а разорванную цепь соединить освободившемся Ваго.

Отличительные особенности различных моделей

Отдельные производители выпускают импульсные модули в корпусах, предназначенных не только для управления одним светильником из разных точек, но и несколькими, как показано ниже на примере продукции от Шнайдер.

Компания ABB пошла иным путем. Она стала выпускать к своим модулям дополнительный блок централизованного управления, который позволяет выполнить те же функции. Его просто устанавливают на DIN рейку рядом с основным изделием.

Схема подключения таких устройств приведена на корпусе и в сопроводительной документации. Уточняйте ее особенности у каждого производителя.

Компания Меандр производит модули РИО-2, приспособленные для работы в трех режимах:

1. обычного импульсного;
2. трех перекрестных переключателей;
3. автоматического таймера.

Они могут работать с местным и централизованным управлением. Показываю схему подключения производителя двух модулей с общими функциями.

Как видите, для каждого изделия может быть разработана своя заводская схема. Ее следует уточнить.

6 категорий товаров, рекомендованных к покупке

Сенсорный выключатели на 1 зону

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	WEMMON золото алюминий	Одна	Один	1650
	Серия C7 Livolo белый	Одна	Один	1480
	WEMMON белый	Одна	Один	1350
	WEMMON заяц	Одна	Один	1350
	Kopou серебро	Одна	Один	1100

Сенсорные переключатели проходные

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	WEMMON (Kopou)	Одна	Два	1850
	WEMMON (Kopou)	Одна	Два	1850
	WEMMON (Kopou)	Две	Два	1850
	WEMMON заяц	Две	Два	2050
	WEMMON черный	Три	Два	2250

Сенсорные радиоуправляемые выключатели

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Kopou серебро	Одна	Один	1600
	WEMMON белый	Одна	Один	1850
	WEMMON заяц	Одна	Один	1850
	Livolo белый	Две	Один	2550
	Серия C7 Livolo белый	Одна	Один	2090

Сенсорные диммеры с радиоуправлением

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Kopou заяц	Одна	Один	2150
	WEMMON заяц	Две	Один	2190
	WEMMON белый	Две	Один	2190
	Серия C7 Livolo белый	Две	Два	5334
	Серия C7 Livolo белый	Три	Три	7926

Сенсорные выключатели комбинированные (с розетками)

Внешний вид	Наименование	Количество клавиш	Количество постов	Цена (руб.)
	Wemmon белый	Одна	Два	1920
	Livolo белый	Одна	Два	2200
	Livolo белый	Две	Два	2510
	Livolo белый	Одна	Три	2880
	Livolo черный	Две	Три	3720

Зеркала с подсветкой сенсорные

Внешний вид	Наименование	особенности	Цена (руб.)
	Esbano ES-1989HD 60 х 80 см LED	60 x 80 см LED, 17 Вт подогрев полотна	10540
	Esbano ES-1831YD 120 х 70 см LED с часами и подогревом	120 x 70 см LED, 15 Вт подогрев полотна	16870
	Esbano ES-1192FD LED круглое 68 см	68 x 68 см LED, 12 Вт подогрев полотна	12130
	Esbano ES-1997G 100 х 65 см LED с часами	100 x 65 см LED 15 Вт	15810
	Esbano ES-2542YD 120 х 70 см с подогревом	120 x 70 см LED, 67 Вт подогрев полотна обрамление из поликарбоната (PMMA)	18 980

Сенсорный выключатель света. Схема и подробное описание

В линейке большинства сенсорных радиоэлектронных устройств, в том числе и сенсорный выключатель света, особое положение имеют узлы, использующие бестрансформаторное питание прямо от осветительной электросети в 220 В.

Подобные  конструкции имеют в своем составе минимум радиодеталей, легки в изготовлении и им не нужно внешнего источника питания. Поэтому они достаточно эффективны, значительно чувствительнее и надежны в эксплуатации.

Сенсорные устройства, хотя и не имеют гальванической развязки с электросетью и порой, это пугает радиолюбителей кажущейся опасностью поражения током от сенсора, совершенно безопасны и не могут нанести вред здоровью человека.

Единственное на что следует обратить внимание, так это на то, что монтаж и настройку сенсорного выключателя следует выполнять при полностью обесточенном устройстве, а во включенном состоянии допускается касание только сенсорной пластины. Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере

Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет

Ниже приведена схема сенсорного выключателя света. Его принцип работы ни чем особым не отличается от устройств, построенных на триггере. Устройство переводит триггер в одно из устойчивых состояний и соответственно включает свет при первом касании к сенсорному датчику E1 и при повторном касании переводит его в другое состояние и тем самым выключится свет.

Продолжительность нахождения триггера в любом из двух устойчивых состояний ничем не ограничена, до тех пор, пока на устройство подано напряжение питания.

Описание работы выключателя света

Модуль триггера построен по типовой схеме на логической интегральной микросхеме DD1 К561ТМ2. В схеме использован только один из двух имеющихся элементов данной микросхемы. С выхода (1) микросхемы DD1 управляющий сигнал идет на усилитель тока построенного на  транзисторе VT2. Управляющий вывод тиристора VS1  подключен к эммитеру VT1 и при достижении на нем напряжения в 3В тиристор открывается, тем самым включая свет.

Поскольку полевой транзистор VT1 обладает очень большим сопротивлением перехода сток-исток-затвор, плюс в цепи сенсора включены мегаомные резисторы R1 и R2, то это препятствует появлению напряжения электросети на сенсорной пластине. Транзистор VT1 открывается под воздействием напряжения электросети, которое наводится на сенсор от руки человека.

Резистор  R3 шунтирует вход 3 триггера DD1. Триггер изменяет состояние во время каждого положительного сигнала на входе 3. По причине этого сигнал на его выходе 1  изменяется на противоположный.

В то время, когда на выходе 1 триггера DD1 бывает лог.0, транзистор VT2 заперт и нагрузка отключена. При присутствии лог.1  на выходе 3, транзистор и соответственно тиристор открыты и в результате этого нагрузка подключается к электросети. При рабочих деталях и безошибочном монтаже устройство начинает работать сразу и в настройке не нуждается.

Детали сенсорного выключателя

Все резисторы типа МЛТ или С2-33. Транзистор VT1 — КП501 с любой буквой, или же возможно применить КП7131А9. Стабилитрон VD1 имеющий напряжение стабилизации 6…12В можно заменить на  Д814А, КС 175А, Д808. Оксидный конденсатор С1 —  К50-24, К50-29. Выпрямительные диоды VD2- VD5 с обратным напряжением не менее 300В заменимы диодами Д112-16, КД226В.  Электролампа накаливания HL1 рассчитана на напряжение 220В. Транзистора VT2 возможно заменить на КТ815Б — КТ815Г, КТ940Б — КТ940Г, КТ630А — КТ630В.

Сенсорный выключатель собирают на печатной плате и устанавливают в подходящем по размеру корпусе из пластика. При пайке элементов нужно добиться, чтобы выводы радиодеталей были короткими (для ослабления воздействия помех).

Если возникнет необходимость изменить чувствительность сенсора, то это можно сделать путем подбора необходимого сопротивления R2. Сенсор можно изготовить из любого металла диаметром не менее 3 см.

Данный сенсорный выключатель света обеспечивает включение и выключение источника освещения имеющего мощность не более 60Вт. При большей мощности, тиристор необходимо разместить на радиаторе.
