Как подключить светодиодную ленту к компьютеру: процесс подключения к блоку питания

Схема подключения обычной светодиодной ленты

Электроэнергия поступает через 4-пиновый разъем Molex компьютерного блока питания.

В него входят провода:

  1. Черные – «масса» (Gnd или COM).
  2. Желтый – напряжение +12 V.
  3. Красный – напряжение +5 V.

Действуют в таком порядке:

  1. Срезают разъем.
  2. Зачищают желтый провод и 1 черный, остальные изолируют.
  3. Соединяют пайкой жилы и контактные площадки ленты. Желтый провод подключают к «плюсу», черный – к «минусу».
  4. Изолируют соединение термоусадочной трубкой.

Чтобы не срезать разъем, можно приобрести ответную часть для него (штепсель) в составе переходника Molex-SATA. Он предназначен для питания более новых винчестеров с последовательной дата-шиной. Коннектор SATA отрезают, к освободившимся проводам подключают ленту.

Далее штепсель вставляют в разъем Molex. Максимальный ток для него – 20 А, но с учетом наличия прочих устройств (винчестера, DVD-дисковода и пр.) не рекомендуется подключать нагрузку более 5 А (лучше до 4 А).

Можно реализовать схему со ступенчатой регулировкой яркости свечения. Понадобится 2-позиционный переключатель с функцией дистанционного управления.

Один его контакт соединяют с «минусом» ленты, 2 других – с красным (+5 V) и черным проводами разъема. Когда регулятор переведен в первое положение, на диоды подается разность потенциалов 12-5 = 7 V, и они горят вполсилы.

К свободному блоку питания от ПК можно подключить ленту на 24 В. Задействуется разъем для электроснабжения материнской платы (MB-20 или MB-24).

На один из его контактов подается напряжение -12 В. К нему подходит провод в голубой изоляции. В MB-20 он расположен под 12-м номером, в MB-24 – под 14-м. «Минус» ленты подсоединяют к этому контакту, «плюс» – к желтому проводу (+12 V). В результате разность потенциалов на диодах составит 24 В. Максимальный ток при подключении к разъему MB – 1 А.

Чтобы запустить блок без соединения с материнской платой, устанавливают перемычку на контакты PS ON (зеленый провод) и Gnd (черный) на разъеме MB.

Как сделать подсветку для ПК своими руками?

Действуют в следующем порядке:

  1. Ориентируясь на специальные метки, от ленты отрезают фрагмент заданной длины,
  2. Обрабатывают спиртом имеющиеся на нем контактные площадки (ламели).
  3. С помощью съемника либо канцелярского ножа освобождают концы проводов от изоляции на длину 5 мм.
  4. Оголенный участок скручивают в жгут.
  5. Окунают зачищенные концы жил в канифоль.
  6. На контактные площадки LED-ленты зубочисткой наносят флюс.
  7. Набирают разогретым жалом паяльника небольшую дозу припоя и переносят его на ламель. Чтобы ее не пережечь, время контакта следует ограничить 1 секундой.
  8. Аналогично формируют бугорки припоя на других контактных площадках подключаемой ленты.
  9. Налет коричневого цвета от флюса удаляют салфеткой. Если он успел застыть, для этого потребуется спирт.
  10. Кусачками укорачивают оголенные концы жил так, чтобы они сравнялись по длине с ламелями. В противном случае при сгибании проводов может произойти короткое замыкание.
  11. Жилу укладывают на бугорок припоя и вдавливают в него разогретым паяльником. Длительность контакта ограничивается 1 секундой.
  12. До застывания припоя обеспечивают неподвижность соединения. Для этого требуется несколько секунд.
  13. Припаяв все провода, очищают места контакта от флюса смоченной в спирте салфеткой.
  14. Надевают на узел термоусадочную трубку и нагревают ее.
  15. Отрезают от переходника разъем SATA.
  16. Зачищают концы желтого и одного черного проводов. Остальные подрезают и изолируют.
  17. Надевают термоусадочные трубки.
  18. Скручивают с соблюдением полярности провода от LED-ленты и разъема. Затем паяют соединение.
  19. Надвигают термоусадочные трубки на места контакта и нагревают их строительным феном, спичкой или газовой зажигалкой.
  20. Вставляют штекер переходника в разъем Molex.

RGB-ленту подключают аналогично. Во избежание путаницы рекомендуется к «минусам» припаять провода в изоляции разных цветов. Далее выполняют подсоединение жил от переходника Molex-SATA к RGB-контроллеру. С другой стороны к нему подключают провода от светодиодного модуля.

Собранная таким способом подсветка зажигается одновременно с запуском компьютера. Чтобы иметь возможность гасить ее в дневное время, в разрыв одного из проводов впаивают микровыключатель с функцией дистанционного управления, например, со смартфона.

Процесс монтажа упрощается, если приобретен кусок ленты с уже подсоединенными проводами.

Схема и особенности подключения светодиодной подсветки к компьютеру

LED подсветка компьютера или рабочего пространства около него вошла в моду сравнительно недавно, но успела завоевать популярность у большинства пользователей. Чаще всего используется светодиодная лента, с помощью которой можно оформить различные поверхности или участки. Ее можно подключить непосредственно к компьютеру, обойдясь без громоздкого блока питания.

Подсоединение выполняется разными способами, которые выбираются в зависимости от типа компьютера — системный блок, ноутбук или другие варианты конструкции. Процедура простая, но без точного знания, как подключить светодиодную ленту к компьютеру, браться за нее не следует. Тем более, что разновидностей подобных светильников много, и все они обладают собственной спецификой и требованиями.

Для чего нужна подсветка околокомпьютерного пространства

Подсветка рабочей зоны компьютера способна выполнить несколько задач:

  • украшение пространства;
  • оформление участка помещения, определение границусловного «кабинета»;
  • освещение внутреннего пространства системногоблока;
  • подсветка монитора, снижающая резкость переходаот освещенной поверхности к темному фону.

Основные функции светодиодного освещения для компьютера заключаютсяв декоративном и фоновом оформлении границ монитора, снижении контраста междуярким экраном и черным окружающим пространством. Достоинства светодиодногооформления:

  • снижение нагрузки на органы зрения;
  • упрощается ориентация в темном помещении;
  • создается позитивный рабочий настрой.

Психологическое воздействие подсветки компьютерного стола играет важную роль для пользователя. Повышается производительность, снижается утомляемость органов зрения. Режимом работы можно управлять, создавать многоцветные композиции с помощью RGB ленты, которой управляет специальный контроллер.

Особенности строения и принцип работы такой подсветки

Светодиодная лента представляет собой линейный источник света, основанием которого служит гибкая лента. Это позволяет оформлять криволинейные поверхности, устанавливать подсветку на любые несущие элементы. Основные особенности светодиодных лент:

  • яркое, выразительное свечение;
  • долговечность;
  • малое потребление электроэнергии;
  • гибкое основание;
  • простота монтажа;
  • возможность регулировать длину.

Светодиодные ленты питаются отисточника постоянного тока 12 В (реже 24 В). Для этого требуется собственный БП, который занимает место инуждается в подключении к сети 220 В.

Удачным решением становится использоватьв качестве источника блокпитания компьютера, который среди прочих значений выдает 12 В. Остаетсятолько правильно подключить светильник.

Для этого необходимо подобрать нужныйвид ленты, руководствуясь следующими критериями:

  • плотность установки элементов;
  • одно- или многоцветный режим свечения;
  • длина;
  • уровень защиты.

Интересно! В продаже имеются ленты длиной 5 м. На одном метре могут находиться 30, 60 или 120 светодиодов. Поскольку работа предстоит в помещении, уровень защиты существенной роли не играет, допускается использование лент класса 20IP.

Необходимые материалы и инструменты

Для того, чтобы подключить светодиодную ленту к блоку питания от компьютера, потребуются:

  • моно- или полихроматическая лента;
  • паяльник;
  • припой и флюс;
  • ножницы;
  • соединительные провода;
  • бокорезы или кусачки;
  • острый нож для снятия изоляции.

Иногда для подключения диодных лент используютспециальные коннекторы. Они удобны, позволяют обойтись без пайки. Однако, еслипредполагается присоединение светильника к компьютеру, паяльник понадобится влюбом случае, поэтому приобретать коннекторы необязательно.

Если планируется использовать многоцветную ленту, то в комплект к ней потребуется контроллер. Без него подключить светильник к компьютеру не удастся — будет гореть либо только один цвет, либо сразу все. После того, как все компоненты будут собраны, останется только подключить ленту одним из подходящих способов.

Схема подключения обычной ленты

Обычная, или монохромная лента может быть подключена к ПК несколькими способами:

  • к блоку питания посредством одного из molex разъемов;
  • через USB
  • кматеринской плате компьютера.

Варианты подключения

К компьютеру

Включение на фоне монитора не очень мощного источника света, существенно снижает нагрузку на глаза пользователя, поэтому сейчас популярны в продаже такие системы со всеми основными составляющими: диодами, блоком управления напряжением и разъемами USB.

Монтаж такой системы очень прост:

  • блок питания крепится на двусторонний скотч на задней стороне монитора;
  • также с тыльной стороны экрана, но по периметру его краев размещаются светящиеся ленты;
  • ленты при помощи проводов соединяются с блоком питания;
  • от блока идет провод с USB разъемом для подключения к компьютеру;
  • после скачивания и установки необходимых драйверов устройство полностью готово к работе.

К компьютерному блоку питания

Все питающие блоки имеют стандартный набор рабочих напряжений и разнятся только мощностью допустимой нагрузки. Так выходное напряжение каждого провода в блоке соответствует его цвету: оранжевый +3,3 В; красный +5,0 В; желтый +12,0 В; голубой -12,0 В; синий +5,0 В SB; черный GND.

На БП, как правило, есть этикетка с таблицей, в которой обозначены критическая мощность и максимальный ток нагрузки по отношению к разным параметрам напряжения. Например, блок питания рассчитанный на нагрузку 400 W на самом деле по цепи с напряжением +12 В имеет силу тока 16 А, чего хватит для питания любой обычной светодиодной системы подсветки.

Еще одним нюансом использования БП является необходимость его принудительного включения, так как в составе системного блока эта команда приходила от материнской платы. При отдельном использовании БП для его включения понадобится замкнуть к 16 и 17 контакты зеленого и черного цвета соответственно.

Для включения питания LED ламп на 12 В необходимо использовать желтый и черный провод четырех контактного разъема, они наиболее удобны.

Нелишним будет монтаж разъемного соединения при помощи использования стандартных компьютерных разъемов, припаянных к клеймам диодов.

Техника подключения ленты с током 24 В аналогична приборам меньшей мощности. Разница только в цвете и соответственно напряжении подключаемых от блока проводов. Компьютер не имеет устройств требующих питания 24 В, но в нем есть компоненты которым требуется разность напряжения +12 В и -12 В, вот при совмещении этих значений и можно получить 24 В.

Для этого надо подключить элемент к желтому и голубому проводам много контактного разъема. Нагрузка в этой цепи будет существенно ниже, поэтому проверять работоспособность конструкции, придется в каждом конкретном случае на собственном опыте.

К авто

Автомобильная электросеть рассчитана к 12 В, но на самом деле ее значение может быть больше 14,5 В, что вредно для светодиодов, рассчитанных точно на 12 В. Поэтому при подключении напрямую к прикуривателю, рекомендуется использовать резистор, для нивелирования этой разницы.

Другой, более надежный вариант питания через стабилизатор, который можно изготовить своими руками.

Подключиться к сети можно не только через разъем прикуривателя, но и в любом месте салона, где доступны провода подсветки салона. Например, при подключении ее к питающим проводам лампы в багажнике, подсветка, так же как и лампа будет загораться только при его открывании.

К батарейке

Подключение светодиодов к батарейке является одновременно и одним из самых простых вариантов и самым нерациональным так, так в зависимости от длины планки понадобится собрать батарею из нескольких элементов и проработает такой пробор освещения относительно недолго, пока батарейки не «умрут».

С другой стороны, если есть повышенная необходимость в компактности и мобильности то − это лучшее решение, например, для питания подсветки какого-нибудь маскарадного костюма.

В этом случае, как и в других, могут использоваться устройства регулировки и управления свечением.

Все батарейки имеет маркировку клейм в виде плюса и минуса, таким образом, при подключении черного провода от источника света к минусу, а красного к плюсу на светодиоды будет подано электричество. Опытным путем, добавляя электролитические элементы в батарею можно добиться оптимальной мощности осветительного устройства.

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.

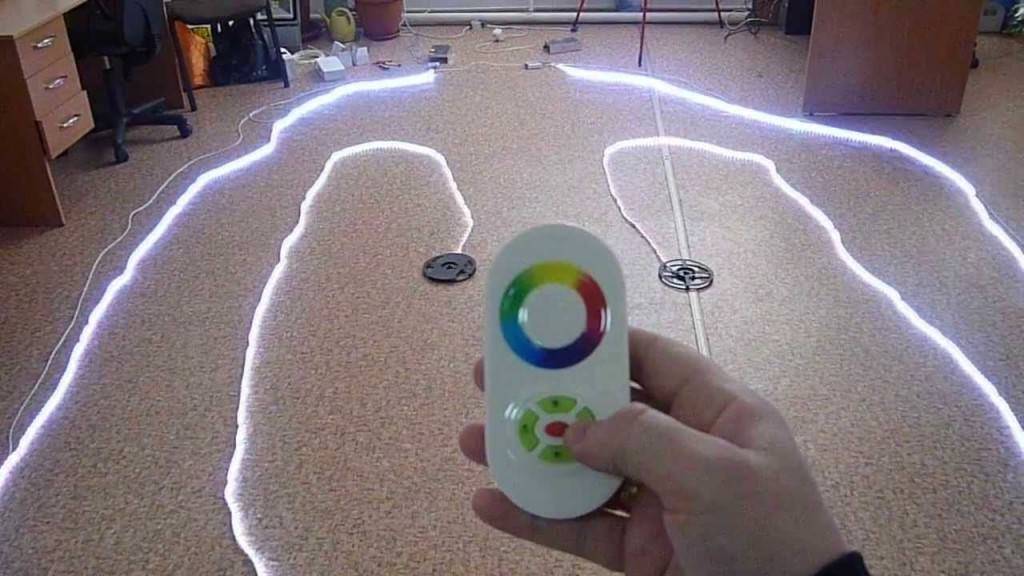

При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование

Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов

При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.


Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Комплектация набора

Приобретая светодиодную ленту, возможно, стоит обратить внимание на готовые к использованию светильники. Это более простой способ осветить участки в своем доме

При некотором усердии сейчас можно найти осветительные приборы на любой вкус и кошелек. К тому же иногда сборка из отдельно купленных элементов может выйти гораздо дороже, чем уже готовая продукция. Сама лента не может дать освещения без дополнительных приборов. Для нее следует приобрести также блок питания, переходник, адаптер и некоторое количество провода, с помощью которого все это соединяется. Для профессионала это не составит особого труда. Но дилетанту придется выписать все требуемые характеристики, прорисовать план соединения, собрать все части воедино, постараться не перепутать провода и таким образом не погубить все приобретенные материалы. И итог может быть далек от замысла.

В то же время мастер, собирая освещение, способен проконтролировать качество используемого материала, работы по монтажу конструкции и размещению. Если есть желание стать настоящим мастером и максимально украсить и облагородить свой дом, нужно начать с малого и простого, постепенно переходя к более сложным элементам.

В заключение следует напомнить, что, собирая более экономичное освещение, не стоит приобретать дешевые материалы. Как говорится, скупой платит дважды, а то и больше. На просторах Интернета есть множество предложений от китайских умельцев. Вот только отсутствие каких-либо гарантий, а иногда и маркировок, заставляет задуматься, не приведет ли их использование к резкому уменьшению срока эксплуатации или к более непоправимым проблемам в виде случайного возгорания или вреда здоровью. Стоит внимательно относиться к выбору не только самого материала, но и производителя.

Как правильно подключить светодиодную ленту без блока питания

Если планируется монтировать LED-подсветку в автомобиле, процедура подключения элементарна. Выбирается модель с напряжением (12В или 24В), соответствующим напряжению бортовой сети автомобиля и подключается напрямую в любой удобной точке с соблюдением полярности.

Напрямую к электросети с переменным напряжением 220В светодиодные ленты подключать нельзя, даже при примерном соответствии потребляемой мощности. Для нормальной работы схемы, без мерцания и «пробития» диодов потребуется диодный мост и конденсатор. Такие комбинации используют для подключения светодиодных ламп. Но в практике подобный способ монтажа неудобен, поскольку оставляет оголенными места пайки и повышает риск короткого замыкания. Выпускается разновидность LED-лент под торговым названием Дюралайт (duralight), которые можно включать непосредственно в розетку. Все контакты в них защищены прозрачной ПВХ-трубкой, как и сами диоды. Поэтому данный вид продукции можно использовать в помещениях и на улице.

Еще один интересный способ, как подключить светодиодную ленту без блока питания, – использование обычной батарейки (нескольких батареек).

Присоединяя контакты на конце ленте к батарейке, мы можем решить вопрос с освещением:

  • в ограниченных зонах (шкаф, ниша, полка), где нежелательно или невозможно протянуть провода для выхода через блок питания в общую электросеть;

  • в местах, где недоступно централизованное электроснабжение (постоянно или временно) – дача, гараж, сарай и прочее;

  • для подсветки оборудования или костюмов на сцене, во время движения.

Ограничения данного способа:

  • малая допустимая мощность осветительного прибора;
  • как следствие небольшие размеры освещаемой зоны;
  • необходимость частой замены батареек (при использовании аккумуляторов эта проблема частично решаема).

Для подключения необходимо:

  1. одна или несколько батареек/аккумуляторов, чье суммарное напряжение дает 12 В (оптимально А23);
  2. паяльник с необходимыми материалами для пайки (флюс, припой);
  3. провода;
  4. переключатель-тумблер;
  5. лента с диодами.

Провода подсоединяются к плюсовому и минусовому выходу батарейки/аккумулятора, плюсовой провод дополнительно проходит через тумблер. Если проблему с освещением необходимо решать часто, лучше использовать не отдельную батарейку, а кассету для них. Здесь ток от сменных изделий поступает сразу же на контакты. Для нормальной работы устройства на протяжении более 30 минут потребуется как минимум три батарейки.

Типы светодиодных лент

Для обозначения оборудования используются следующие термины:

  • диод;
  • светодиод;
  • SMD (Surface Mounted Device);
  • LED (Light-emitting diode).

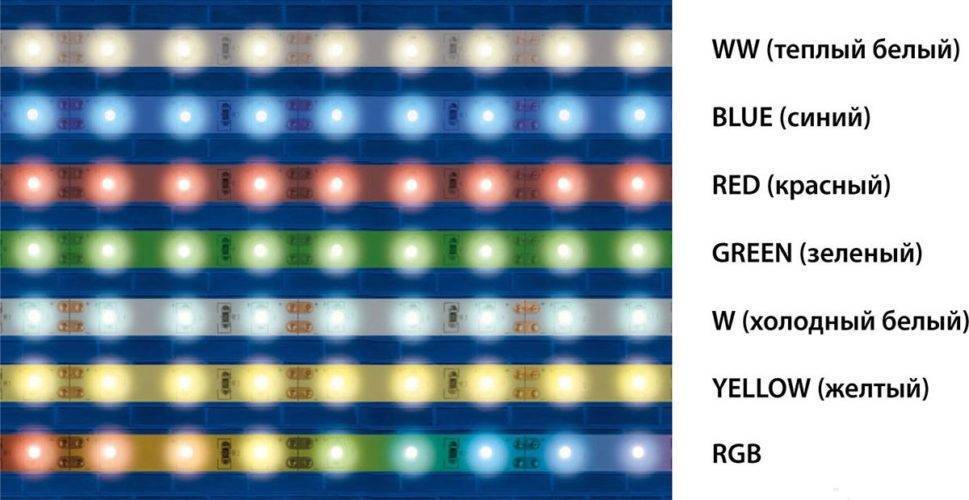

В зависимости от типовых особенностей светодиодов, используемых в светоконструкции, все осветительные ленты отличаются величиной светового потока, цветом свечения, а также степенью защиты и другими немаловажными параметрами.

По виду светодиодов

Главным отличием современных светодиодных лент являются типовые особенности диодных элементов, маркируемых SMD-3028 и SMD-5050 и плотно припаянных к гибкой печатной плате.

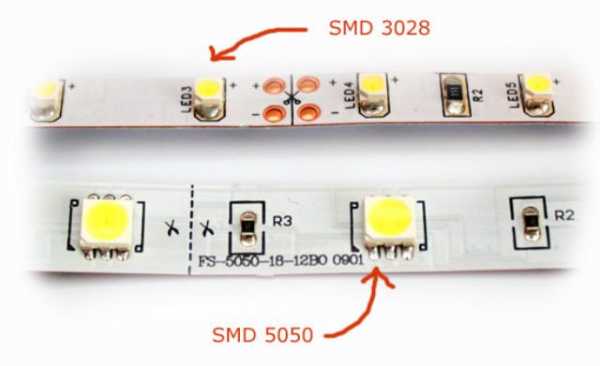

Размер SMD 5050 – 5х5 мм, SSMD 3028 – 2.8х3,5 мм

Цифровое обозначение позволяет определить размеры светодиодов, используемых в каждой конкретной осветительной конструкции.

Немаловажным различием источников света являются показатели плотности или количество светодиодов, которые располагаются на одном метре ленты. Именно плотностью диодов обуславливается мощность изделия и уровень освещённости. Для измерения мощности диода используются ватты (Вт). Например, стандартная печатная плата SMD-3528 оснащается шестью десятками диодов на каждый метр с потреблением 4,8 Вт.

Параметры мощности SMD-5050:

  • тридцать диодов на один метр ленты — 7,2 Вт;
  • шестьдесят диодов на метр ленты — 14,4 Вт;
  • сто двадцать диодов на метр ленты — 28,8 Вт.

Конструкция может функционировать в условиях напряжения, равного 5v, 12v, 24v и 36v.

Ленты различаются по количеству диодов и плотности их расположения

По степени защиты

В соответствии со спецификой применения светодиодного изделия, печатная плата может обладать различными степенями защиты или «классом IP». Благодаря спецификации классифицируется степень защиты, и изделие маркируется в режиме IPXX, где первой цифрой обозначается защита от мелких частиц или пыли, а второй — от жидкостей.

Первая цифра IP-маркировки обозначает наличие (1, 2, 3, 4, 5, 6) или отсутствие (0) защиты:

  • IP0X — от повреждений механического типа;
  • IP1X — от предметов >5,0 см;
  • IP2X — от предметов >1,2 см;
  • IP3X — от предметов >2,5 мм;
  • IP4X — от предметов >1,0 мм;
  • IP5X — частичная пыленепроницаемость;
  • IP6X — полная пыленепроницаемость.

Перед покупкой внимательно изучите маркировку на изделии — после букв IP находятся цифры, обозначающие наличие и степень защиты от внешних факторов

Вторая цифра IP-маркировки (IPX0 — влагостойкости нет), в остальных случаях есть защита:

  • IPX1 — от капель воды, падающих вертикально;
  • IPX2 — от водных брызг в условиях угла отклонения не более 15о по вертикали;
  • IPX3 — от водных брызг в условиях угла отклонения до 60о по вертикали;
  • IPX4 — от водных брызг вне зависимости от направления;
  • IPX5 — от потоков воды в любом направлении;
  • IPX6 — от потоков и струй воды в любом направлении;
  • IPX7 — в условиях частичного или кратковременного погружения в воду;
  • IPX8 — в условиях полного и длительного погружения в воду.

По цвету и свечению

Цвет диодов, установленных в ленте, может быть синим, красным, зелёным, жёлтым, тёплым и холодным белым, а также в виде RGB-ленты. Белые диоды имеют синий цвет, на который нанесён слой специального люминофора. В процессе выгорания свечение делается более тусклым, с характерным синеватым оттенком.

Оформить интерьер можно различными цветами — их обозначения вы найдёте на упаковке

Особый интерес представляют многоцветные RGB и RGBW печатные платы, позволяющие легко выполнять даже самые сложные сценарии декоративного освещения.

Интересное решение, создающее праздничную атмосферу

Основа, представленная специальным видом покрытия лицевой части гибкой платы, может быть прозрачной, серой или белой, а также коричневого цвета

На этот критерий в обязательном порядке нужно обращать внимание при выборе изделия для выполнения открытого монтажа

Особенности монтажа монохромных световых полос

Монохромные LED-полосы могут иметь различные оттенки, но наиболее распространёнными считаются ленты с белым свечением, которые, в свою очередь, делятся по температурным режимам. К примеру, полосы с тёплым белым светом, более близким по оттенку к лампам накаливания. Это приятное мягкое свечение чуть желтоватого оттенка применяется для спален, гостиных и детских. Если же говорить о холодном свете, то такой наиболее применим для офисных помещений.

ФОТО: designmyhome.ruМонохромная белая лента в интерьере смотрится довольно неплохо

Для подключения монохромной светодиодной ленты требуется лишь 2 контакта: плюс и минус. Монтаж их намного проще, чем RGB, однако и эффект, создаваемый при работе такой полосы, необычным назвать не получится. Попробуем подробно рассмотреть, как подключается монохромная LED-лента.

Инструкция по подключению монохромной световой полосы

Для того, чтобы пошаговая инструкция монтажа воспринималась читателем проще, мы проиллюстрируем все выполняемые действия фотопримерами.

ФОТО: yastroyu.ruМаломощную ленту можно использовать в виде подсветки

Рассмотрим наиболее простой вариант, когда всё оборудование приобретается одновременно в комплекте. В этом случае не потребуется паяльник или дополнительные коннекторы. Все необходимые штекеры уже установлены на оборудовании.

Для начала рассмотрим, что собой представляет комплект. Это:

  • светодиодная лента длиной 5 м;
  • диммер с пультом дистанционного управления для монохромной ленты;
  • блок питания (в нашем случае, его мощность составляет 6 Вт).

ФОТО: youtube.comКомплект для обустройства подсветки: лента, диммер, блок питания

После распаковки требуется соединить светодиодную ленту с диммером, а после этого – с блоком питания. Сделать это крайне просто, нужно всего лишь вставить штекеры в соответствующие гнёзда.

ФОТО: youtube.comСоединение всех элементов цепи – теперь можно включать блок питания в сеть

Включение и выключение светодиодной подсветки осуществляется при помощи ПДУ. Для этого на нём имеются кнопки On и Off.

ФОТО: youtube.comКнопки для включения и выключения светодиодной полосы

Дополнительные кнопки, в нашем случае оранжево-коричневого цвета, регулируют интенсивность мигания светодиодов ленты от самого медленного (сверху) до ускоренного (снизу). Такая опция может создать необходимую атмосферу во время какого-либо праздника, танцев.

ФОТО: youtube.comКнопки для регулирования интенсивности режима стробоскопа

Также на пульте ДУ можно найти кнопки для включения других режимов, вроде цикличного медленного или ускоренного затухания. Если же требуется вручную немного приглушить интенсивность освещения, то вверху имеются клавиши и для этих целей. Это, собственно, и есть сам диммер.

ФОТО: youtube.comКнопки ручного диммирования на ПДУ

Подключение двух и более монохромных лент

Особой разницы в подключении дополнительных лент нет. Однако есть пара нюансов, игнорировать которые не стоит. Во-первых, светодиодные ленты нельзя подключать последовательно, делая из них полосы, длиной более пяти метров. Такие действия приведут к перегреву и перегоранию дорожек, находящихся ближе к блоку питания вследствие повышенной нагрузки на них. Поэтому здесь подойдёт только параллельное подключение.

ФОТО: carnovato.ruСхема коммутации монохромной ленты

Во-вторых, блок питания должен иметь выходную мощность соответствующую всем подключённым к нему светодиодным лентам. В идеале, выходная мощность выпрямителя должна превышать потребляемую на 30%. В противном случае, блок питания будет перегреваться и, в итоге, выйдет из строя.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
