5 ответов на часто задаваемый вопрос о подключение духового шкафа к электросети своими руками
Духовка требует мощность в 3,5 кВт. И люди, не представляют, какое именно оборудование нужно применять для подключения. Чтобы произвести этот процесс, необходимы следующие материалы:
- Трехжильный кабель ВВГнГ-LS 3 на 2,5 мм в квадрате.
- Евро розетка на 16 А, которая имеет контакты под заземляющий проводник.
- Вилка на 16 А. Лучше, чтобы она выполнялась в угловом расположении, поскольку так она будет занимать меньше места между задней стенкой.
- Диффавтомат на 16 А, или УЗО с диффавтоматом.
- Если возник вопрос о герметизации всех соединений, то это придется сделать, ведь шкаф располагается близко с краном. И не стоит допускать заливание в него воды.
Лучшие места — розеткам
Владельцы домовладений стараются убрать все лишнее с визуального обзора в своих жилых площадях. Кухни считаются подсобными помещениями, но они подчиняются всем правилам интерьерной эстетики. Каждый элемент, деталь мебели или оборудования должен служить комфорту и удобству в период нахождения человека в комнатах. Ничто не должно мешать или раздражать нервную систему, наносить вред здоровью.
Место для розетки
Питание оборудования с помощью розетки обозначает установку на участках с легкой доступностью и при этом не режущей взор своей не эстетичностью, чем неприятно отличаются силовые изделия. Проблема в том, что нужно найти место для скрытого монтажа, при этом можно легко его использовать так, чтобы не попадала вода, пыль, грязь.
Варианты установки розеток с их плюсами и минусами:
- При наличии цоколя в кухонном гарнитуре монтаж осуществляют за духовкой, поднимают над уровнем напольной поверхности. В этом случае будет сложно эксплуатировать приборы, чтобы включать в сеть, предстоит дотянуться через просвет между мебелью до стены или соединять с переноской, её ставить на столешницу. Невозможно защитить розетку от загрязнений, это отразится на функциональности изделия.
- Установку можно поднять при наличии свободного пространства между столом и поверхностью духовки, но это произойдет только в случае с зависимым оборудованием, которое подключают в одну розетку. Варочную панель предстоит поднимать, а подключение независимого шкафа туда станет невозможным.
В любом случае — розетка это или клеммная коробка, они крепятся к стенам шурупами или саморезами, место выбирают в недалеком расположении от электрооборудования, которые будут потреблять из этого источника питания энергию при следующих условиях:
- устройства должны быть в отдалении от моек, на них не будет попадать жирные брызги с плиты
- изделия находятся в легкой доступности для обслуживающего персонала, но скрыты визуально
К силовым розеткам относятся все установки, работающие с силой тока больше 25 А. Изделия бывают:
- Внешними или накладными. Их устанавливают на стеновую поверхность, удобно использовать при открытой проводке кабеля. Подобный монтаж безопасен в деревянных строениях, когда повышена влажность.
- Внутренними, встроенными в подрозетник, углубленными в стену. Сборка нашла применение в постройках из кирпича, панелей.
По предназначению розетки имеют характерные особенности и могут:
- работать в сетях с одной фазой – 220 В
- функционировать с трехфазными сетями – 380 В
- иметь или нет заземление
- конструкция с надежным фиксатором, кнопочным, резьбовым, который держит вилку
- с установленным интегрированным устройством, реле по времени, отключающим функционирование
- с приспособлениями, защищающими разъём, туда нельзя проникнуть сторонним предметам
Выбирают розетки по следующим параметрам:
- Рассчитывают максимальную силу тока для каждого потребителя в отдельности. Наиболее силовые установки производят с толстыми контактными штырями из тугоплавкого материала.
- Определяют необходимые рабочие фазы, где 3 контакта говорят о потреблении 220 В, а 5 соответствуют сетям с 380 В.
- Обозначают наличие степени защиты, специальным кодом.
При первой степени защиты в корпус не проникнут твердые предметы, со второй он защищен от жидкостей. К примеру, если в кухне установить розетку, где в документах, сопровождающих продукцию, указано IP24, то это значит, что через отверстия не поступит жир, пыль. С большим классом изделие останется неизменным, не выйдет из строя в случае затопления.
При подключении кабеля нужно выполнить действия:
- Кабель освобождают от верхнего покрытия, вводят на участок прижима, крепко зажимают крепежным элементом.
- Провод очищают, снимают изоляцию, прокручивают возле винта, сжимают.
При наличии тонких проводников, их концы следует осторожно смазать размягченным оловянным припоем ил опустить в него. Если выполнять соединение кусков кабеля, то к этой тонкой проволоке нужно отнестись серьезно, без неё не осуществится подача сигнала на антенну, не будет перемещаться ток
Нельзя проводить ремонт, скручивая обрыв одним пучком, нужно сердцевину из толстой проволоки скрепить, обмотать изолентой, затем приступить к соединению мелких фрагментов с последующей тщательной изоляцией. Домовладельцам с отсутствием опыта в работе с электричеством, делать все следует под присмотром электрика, который вовремя укажет на все возможные ошибочные действия.
Установка варочной панели и духовки — на видео:
Электромонтаж
Правила установки
Процесс проведения электромонтажных работ с розеткой не представляет трудностей. Нужны лишь базовые знания в электротехнике и определенные функциональные навыки, позволяющие обращаться с рабочим инструментом.
Обесточивание
Прежде всего обесточивают помещение. Для этого отключают квартирный или домовой автомат. Делается это перемещением флажка в определенное положение. Какое именно это будет положение — зависит от того, как настроен автомат. В любом случае, необходимо увидеть «0», что является доказательством отключения электричества.
Выбор места
Локацию для установки разъема выбирают исходя из удобства и здравого смысла. Розетки ставят за электроплитой сверху, за откидной панелью (или внизу от панели). Также допускается установка разъема вне зоны нахождения плиты (используется для встроенных плит), если нет возможности размещения рядом с бытовой техникой.
Прокладка кабеля
Вначале подбирают правильный с точки зрения стоящей задачи силовой кабель. Для этого используют физическую формулу, согласно которой сумму мощностей всех конфорок и нагревательных поверхностей, духовки (измеряются в ваттах) нужно разделить на задействованное напряжение (в вольтах). Если показатели указаны в киловаттах, их следует перевести в ватты (разделив величину в киловаттах на тысячу).
В качестве примера приведем ситуацию, когда напряжение составляет 220 вольт. Полученный результат при вычислениях — это величина тока, проходящего по питающему кабелю при полной нагрузке. Кабель подбирается исходя из полученного результата и с учетом соотношения с током. Для электроплит чаще всего используют трехжильный кабель с сечением до 4 квадратных миллиметров. Это ограничение вызвано тем обстоятельством, что общая мощность потребления (вне зависимости от производителя) не превышает 7 тысяч ватт. Это соответствует 32 амперам.
После приобретения кабеля необходимой длины начинают установку защитной аппаратуры.

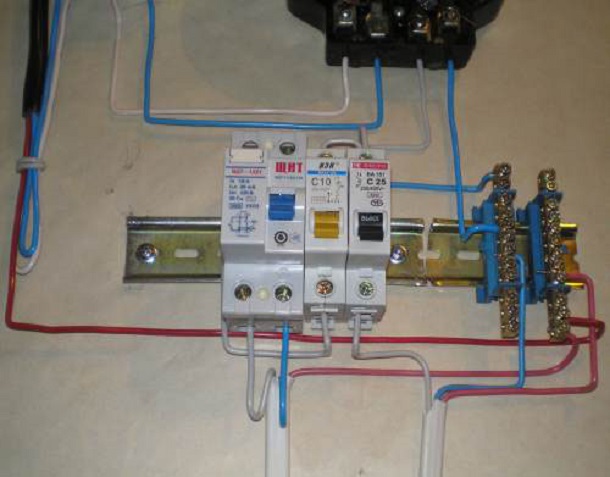

Монтаж защитного оборудования
Чтобы защититься от слишком высокого показателя протекающего тока и замыкания, применяют силовой автомат-выключатель. Исходя из максимального тока в бытовых электроплитах (32 ампера), автомат выбирают с тем же током нагрузки.
Подключение плиты
Перед подключением электроплиты нужно подготовить инструментарий и все нужные приспособления. В перечень необходимого входят плоскогубцы, отвертки, нож, розетка для электроплиты и вилка.
Подключения выполняют следующим образом:
- Открывают соединительный узел электроплиты. Он находится на задней панели.
- Выкручивают винты, чтобы ослабить контакты в соединительной колодке.
- Проводят зачистку кабеля. Разделывают все жилы.
- Соединяют провода с контактами. Здесь действует правило: красный — фаза, синий — ноль; желтый — земля.

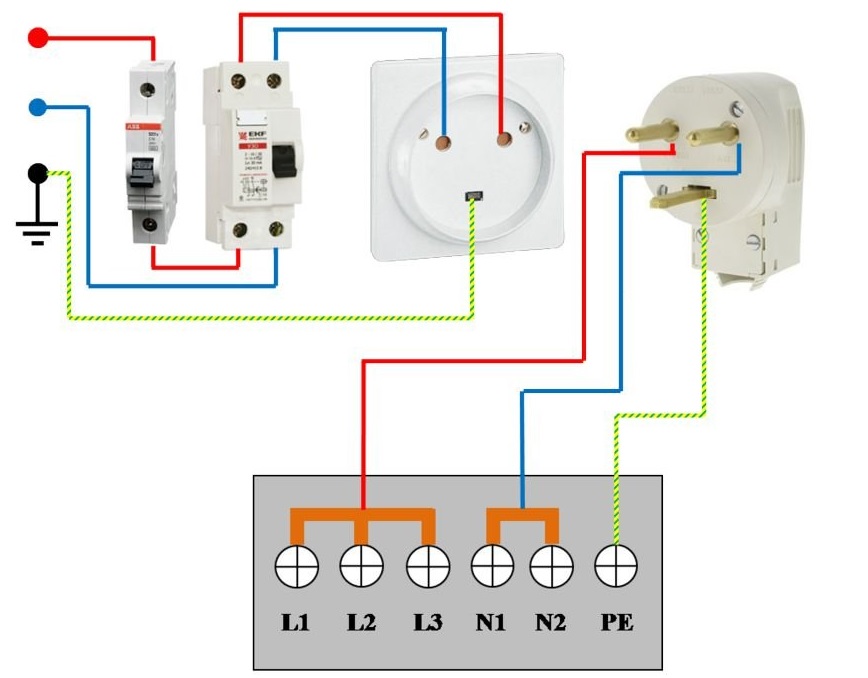

Расключение проводов
Данная задача выполняется в такой последовательности:
- Вскрыть вилку. Для этого открутить крепежный винт на корпусе вилки. Снять верхнюю часть корпуса.
- В нижней части находятся контактные поверхности с клеммами. Подключить к клеммам все три провода, отходящих от электроплиты.
Заземление электрической плиты
Электрическая плита обязательно подлежит заземлению. Все работы в домах делят на 2
- наличие общего заземляющего контура;
- отсутствие заземляющего контура.
В первом случае понадобится медный гибкий провод сечением не менее 2,5 мм2, который необходимо проложить от электрического щита и подсоединить к корпусу плиты. Во втором случае поможет установка УЗО, выполнение зануления (используют проводник защитный нулевой) или оба способа вместе.
Там, где отсутствует централизованное газоснабжение, электрическая плита необходимое кухонное устройство и от того, как она подключена, зависит ее эксплуатация и срок пользования
При выборе кабеля или провода необходимо правильно подобрать марку, сечение провода и его количество, а также обратить внимание на производителя этого товара
И не забывайте, что электрический ток – источник повышенной опасности, приводящий к нежелательным последствиям. Поэтому, лучше доверить установку электрической плиты специалистам, которые знают все тонкости такого подключения, а также хорошо ориентируются в необходимых материалах, принадлежностях, приспособлениях и умеют пользоваться контрольно-измерительным прибором.

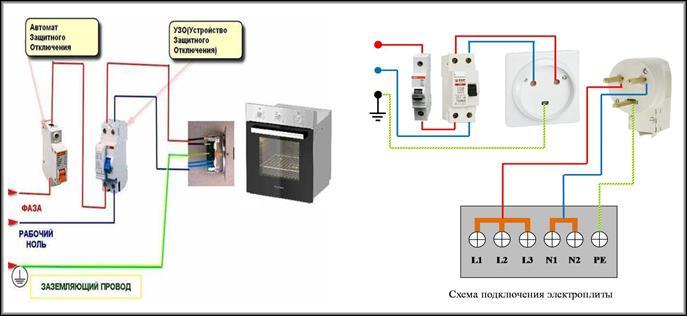

Подключаем духовой шкаф
Выбрав подходящее место для размещения духовки на вашей кухне, следует установить розетку, а также учесть такие моменты:
- Для обеспечения безопасного использования электрооборудования, необходимо, чтобы от распределительного щитка к розетке шел отдельный провод с заземляющим элементом.
- Если в квартире проведена старая проводка, рекомендуется специально для новой электропечи провести новый трехжильный провод и установить автомат, на случай экстренного отключения устройства.
- Для выбора автомата, подходящей мощности нужно знать объем потребляемой энергии духовым шкафом. Если этот показатель от 3,5 до 5 кВт, автомат может быть рассчитан на 25 Ампер.
- Для стабильной работы духовки не стоит на один автомат подключать другие приборы. Перегрузка линии приведет к отключению электроэнергии по всей квартире.
Порядок подключения
Электрические и газовые приборы подключаются по-разному. Независимо от типа электродуховки есть определенный план действий. Первым делом оценивают имеющуюся проводку. Духовку к ней можно подсоединить, если провода находятся в хорошем состоянии, а сечение проводников не меньше необходимого. Также при наличии на линии рубильника или автоматического выключателя, которые в случае возникновения опасной ситуации обесточат оборудование.
Если проводка не отвечает положенным требованиям, прокладывают новую, начиная от щитка и до места, где предполагается установить духовку. На проложенной линии обязательно ставят автомат подходящего номинала.
Вначале духовой шкаф готовят к подключению. Необходимо определить класс энергопотребления техники: А, В или С. Маркировка указывает на показатель мощности вне зависимости от различных конструкционных характеристик. Мощность моделей с обозначениями А+ и А++ не превышает 0.6 кВт, потому они относятся к самым экономичным. Электрическую духовку подключают как с помощью сетевого шнура, так и без него. К электрической сети в 220 Вт прибор подсоединяют через 3-х контактную вилку с заземлением. Если в комплекте отсутствует шнур и вилка, их покупают отдельно. Розетку подбирают учитывая мощность духового шкафа. В большинстве случаев достаточно розетки с номиналом 16 А. Специалисты не советуют ставить ее на линию, к которой подсоединяют варочную панель, чтобы исключить сильную нагрузку.
Есть еще один способ подключения. При нем с проводами из стены напрямую соединяют питающий кабель. Здесь рекомендуется использовать клеммную колодку. Соединение получается надежным.
При установке нужно правильно рассчитать размеры духового шкафа и ниши
Основные правила
Для того чтобы не сомневаться в прочности и долговечности проводимого подключения, необходимо знать, как грамотно осуществлять установку электрической плиты или духовки
Среди моментов, на которые стоит обращать внимание, можно выделить несколько первоочередных
- Установка варочной поверхности должна проводиться исключительно при присутствии защитного заземления. Определить его наличие можно с помощью обычного подсчета контактов на вилке, которых должно быть нечетное количество. К примеру, если подключение подобных кухонных приборов осуществляется к сети в 220В, то число контактов составит 3, а для трехфазной сети в 380В – 5. Если установка проходит в старых квартирах, то там не всегда предусмотрено заземление, поэтому перед монтажом придется дополнительно прокладывать отдельный кабель и подключать его к общей сети.
- Если мощность расхода электроэнергии используемой техники составляет не более 3,5 кВт, то нужно будет отдельно прокладывать кабель для питания. Дело в том, что в современных квартирах обычно используется стандартная проводка, которая не способна выдерживать подобное напряжение. Это может привести к перегреву и стать причиной возгорания.
- Если прокладывается отдельный кабель, то его не рекомендуется перегружать при помощи других электрических приборов. Идеальным решением считается установка автоматической защиты цепи.
Схемы подключения индукционной варочной панели
Процесс подключения новой независимой и зависимой варочной индукционной поверхности и электрической почти не отличается. Не имея опыта и соответствующих знаний за эту работу браться не стоит. Иначе дорогая техника выйдет из строя.
Индукционную панель нельзя подключать в однофазную сеть, которая не рассчитана на мощную технику. Надо между распределителем и плитой тянуть еще один кабель
Крайне важно повысить характеристики распределительного щита. Иначе подключать индукцию опасно
Даже при наличии в доме мощной обновленной сети, нужно убедиться, что ее параметры не ниже, требуемой по инструкции.
К клемме под первым номером подсоединяют однофазный провод коричневого, белого или черного цвета, ко второй – следующий, к третьей клемме – тот, который остался. 4 и 5 клемму соединяют перемычкой, к ним подсоединяют ноль, он чаще синего цвета. К «заземлению» РЕ подключают желто-зеленый провод.
На четырех контактную вилку их подсоединяют к цветным маркированным жилам кабеля. Но если розетка имеет 3 контакта, то коричневый и черный фазные провода скручивают вместе и присоединяют к контакту – фаза.

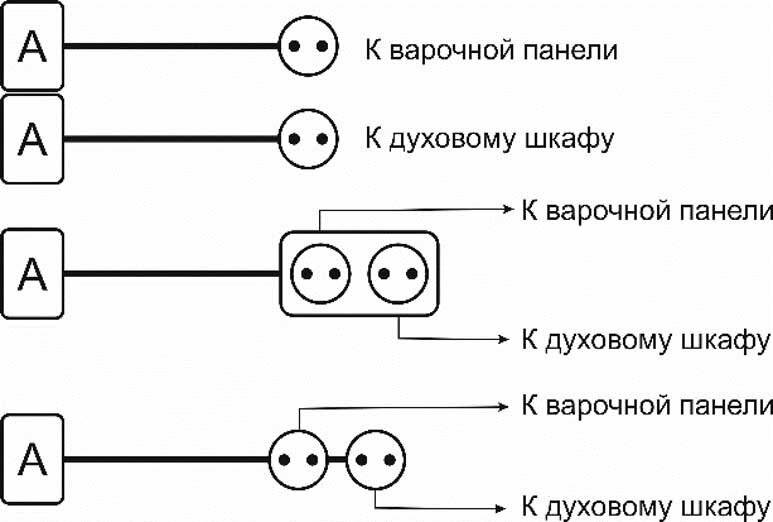

Розетка для духового шкафа и варочной панели
Электрические варочные поверхности и духовые шкафы потребляют большую мощность (от 2,5 до 10 кВт). Потому, по современным правилам электробезопасности, розетка для духового шкафа требует отдельной выделенной линии электропитания от щитка.
Причём, если варочная панель и духовой шкаф предусматривают независимую установку, то для них потребуются две розетки, с отдельными точками подключения на распределительном щитке.
У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?
- Можно, главное чтобы при этом соблюдались 3 условия:
- духовка должна быть мощностью не более 3,5 кВт;
- розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5 мм2;
- в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16 А.
По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16 А — 25 А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16 А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90 см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10 см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки
При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)
Ставите на место рамку или декоративную крышку.
Требования к проводке
Особое внимание следует уделять качеству электрической проводки, от чего зависят безопасность и правильность функционирования всей системы
Во внимание принимают следующие факторы:
Духовой шкаф и варочную поверхность подключают через заземление. В вилке или розетке для духового шкафа должно присутствовать 3 или 5 контактов (в первом случае для сети 220 Вольт, во втором — для 380 Вольт)
В заданиях старой постройки этого условия придерживались не всегда. Однако современные требования иные, поэтому понадобится прокладка нового кабеля.
Электрическая проводка соединяется с распредкоробкой только через УЗО (устройство защитного отключения).
Оборудование небольшой мощности (до 2,5 киловатт) подключают к существующей электросети (если она отвечает современным требованиям). Для подключения мощного оборудования понадобится выделенная линия.
Оптимальное сечение кабеля — 6 квадратных миллиметров. Провод с таким сечением выдержит длительную нагрузку на уровне 10 киловатт. Рекомендуемый класс защиты автомата — C32. Если мощность панели не превышает 8 киловатт, достаточно будет кабеля с сечением 4 миллиметра и автомата с классом защиты C25.
Правильный выбор кабеля — ВВГнг или NYM. Приобретая кабель, учитывают диаметр проводника. Для провода с сечением в 4 миллиметра диаметр составит 2,26 миллиметра, а для 6-миллиметрового проводника — 2,76 миллиметра.
Данные для устройства защитного отключения на один пункт превышают номинал автомата защиты. Для устройства на 32 Ампера понадобится УЗО на 40 Ампер.
УЗО — надо или нет?
УЗО расшифровывается как устройство защитного заземления. Специалисты настоятельно советуют устанавливать его на линии. Автомат не даст проводке перегреваться, защитит от токов короткого замыкания.
При отсутствии заземления и двухжильной проводки наличие УЗО обязательно. Если будет нарушена изоляция или случится пробой, человек может получить роковой удар током. При скачке напряжения техника перестанет работать.
Если вдруг в изоляции случится пробой на землю либо человек случайно прикоснется к фазе, устройство отключит электрическое питание. С УЗО намного безопаснее пользоваться духовым шкафом и электроплитой. Подобрать автомат легко. Его номинал должен быть на один шаг выше номинала защитного автомата. К примеру, при установке автомата на 32А, устройство защитного заземления должно быть на 40А, на 25А – УЗО берут на 32А.
Еще один параметр – это ток отсечки. Для линии с подключенным одним аппаратом берут 10 мА. Лучший выход – это поставить класс В, хотя сгодится класс А. УЗО класса АС стоят меньше, однако не в состоянии обеспечить необходимую безопасность. Использовать его не рекомендуется.
Отсюда можно сделать вывод, что правильное и надежное подключение возможно только при использовании:
- проводов с большим сечением;
- автомата защиты;
- УЗО.
Такая установка обеспечивает безопасную и продолжительную работу кухонной техники.
Розетка для духового шкафа и варочной поверхности
Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.
Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.
Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.
Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.
Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.
Подключение варочной панели к электрической сети своими руками
Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.
Подключение варочной панели к однофазной электрической сети
Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.
- Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
- К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
- Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
- Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
- Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.
Подключение варочной панели к трехфазной электрической сети
Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.
- Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
- Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
- Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
- Закрепляем кабель на корпусе варочной панели скобой-фиксатором.
Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству
Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи
Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными
