Схема подключения вентилятора в ванной комнате

Выбираем вентилятор для ванной комнаты

Бытовые модели имеют малые габариты и небольшую мощность по сравнению с агрегатами промышленного предназначения.

По конструкции и способу забора воздушной смеси они подразделяются на 2 разновидности:

1. Осевые.
2. Радиальные.

Первые оснащены лопастями, которые захватывают воздух и направляют его параллельно центральной оси устройства. Радиальные вентиляторы имеют специальное рабочее колесо. Оно предназначено для изменения направления движения атмосферного потока.

Первый вариант характеризуется более высокой производительностью и малой шумностью. Такие модели монтируют в воздуховодах. В частном доме можно установить любой тип вентилятора, а в городской квартире — только накладной.

При выборе подходящего устройства следует учитывать:

1. Уровень шумности.
2. Мощность.
3. Тип подшипника.
4. Класс влагозащиты.

Показатель производительности и уровень шума указываются в прилагаемом руководстве пользователя и печатаются на упаковке. В зависимости от размера санузла, рекомендуется приобретать устройство мощностью 50-250 м³/ч. Комфортный для человеческого слуха уровень шума располагается в диапазоне 25-30 дБ. Поскольку вентилятору предстоит функционировать в условиях повышенной влажности и резких температурных колебаний, желательно отдать предпочтение модели класса защиты не менее IP44.

Принцип подключения вентилятора к электросети ванной комнаты

Подключить вентилятор к электросети несложно, поэтому сразу после приобретения устройства можно начинать монтаж. При работе следует соблюдать меры безопасности. Для этого перед подключением в электрощите отключают соответствующий автомат.

На электрическом кабеле, с которым придется работать, не должно быть напряжения.

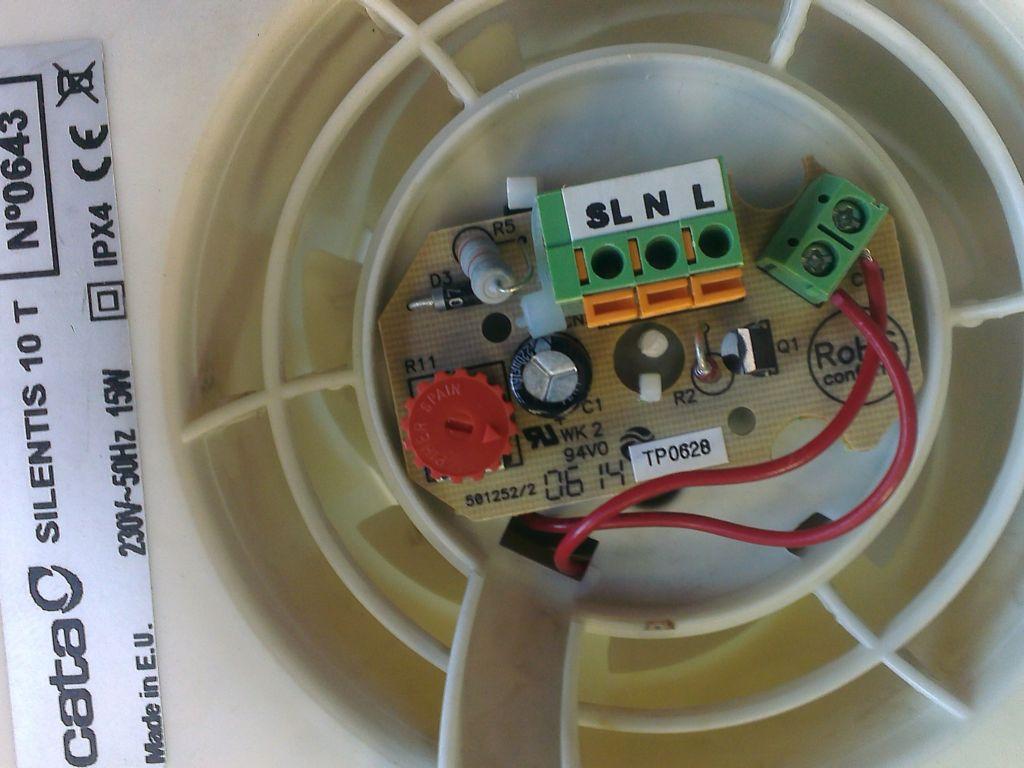

Приборы для вытяжки имеют несколько контактов. Среди них стоит выделить:

• L — фаза;
• N — ноль;
• PE — земля;
• LT — контакт таймера.

Их можно найти за лицевой защитной панелью. Чтобы снять крышку, достаточно открутить шурупы.

Какая будет выбрана схема подключения вытяжки, зависит от модели вентилятора и типа помещения. Большинство схем касается трехпроводной проводки с заземлением. При наличии старой, двухпроводной электропроводки со схемы выпадает проводник заземления.

Особенности стандартного подключения контактов устройства:

• Земля и ноль подсоединяются напрямую с распределительной коробки.
• Фаза подключается с той же скрутки после выключателя, с которой уходит фазный кабель на прибор освещения.

Можно подсоединить кулер параллельно светильнику. Для этого от него берут фазу, землю и ноль для подключения к вентилирующему устройству. Вытяжку следует подключать к сети через легкоплавкие предохранители в распределительном щитке.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Рейтинг компаний-производителей

Среди производителей вытяжной техники для индивидуально жилья лидируют компании:

• Mmotors JSC. Болгария;
• ООО «Эра», Россия;
• Soler & Palau, Испания;
• Elicent, Италия;
• CATA Electrodomesticos S.L, Испания.

Модели лидеры продаж

В ванных комнатах небольшого и среднего размеров устанавливают модели осевого типа — малошумные и энергоэффективные.

Модель	Шумность, дБ	Производительность, м3/ч	Мощность	Возможные дополнительные опции  (см. описание модели)	Средняя цена, руб.
SILENT-100 CZ	26,5	95	8	Обратный клапан, шарикоподшипники, шнуровой выключатель, таймер, гидростат.	2000
Elicent Е — Style 100 PRO	32	95	14	Обратный клапан	1500
Mmotors mm-100	36	60	16	Обратный клапан.	2100
Electrolux Rainbow EAFR-100	33	70	15	Обратный клапан, подшипник.	3000
Soler&Palau SILENT 100 DESIGN 3C	25	95	8	Таймер, подшипник, обратный клапан	5000

Мощные вентиляторы для большой ванной

Для поддержания влажности в ванной большого размера подойдут мощные вентиляторы.

Модель Standard 4ETF

Модель Standard 4ETF, ООО «Эра» способна обеспечить воздухообмен до 100 м³/час. Встроен фототаймер, срабатывающий от включения света в ванной.

Electrolux Premium EAF-150 – прибор с производительностью до 320 м³/час. Двигатель мощностью 25 Вт. Возможен монтаж в любой плоскости. Шумность 35 дБ обусловлена установкой мощного двигателя, что, впрочем, компенсируется недолгим временем очистки воздуха при включении.

EBB-250 NS, производитель Soler & Palau. Центробежный тип приборов для больших по объёму ванных комнат и совмещённых санузлов. Двухскоростной двигатель, воздухообмен до 270 м³/час.

Многофункциональный таймер для накладного вентилятора

Любителям автоматизации и тишины мы предлагаем купить альтернативный, но в то же время очень удобный вариант – многофункциональный таймер для вытяжного вентилятора для ванной SB010.

В одном из режимов он подключается к выключателю света и включает вентилятор через 5 секунд после того, как вы, воспользовавшись ванной или туалетом, выключите свет.

• При этом вентилятор отработает столько времени, сколько горел свет или, если время работы освещения превысило время задержки, установленное на таймере, то вентилятор отработает время установки.
• У данного таймера также есть режим задержки включения вентилятора и возможность принудительного включения вентилятора, подключенного через таймер.
• Можно подключить два таймера к одному вентилятору, который обслуживает ванную комнату и туалет, можно подключать регулятор скорости.
• Он небольшой и недорогой.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

1. Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
2. Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
3. Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
4. Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования

Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Зачем нужен таймер для вентилятора санузла ?

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

Зачастую, вытяжной вентилятор включается или вместе с освещением, или отдельной клавишей выключателя, при входе в санузел, и так же выключается после ухода.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

Это интересно: Зависает программа на посудомоечной машине: что делать?

Установка выключателя

Управление вентилятором через выключатель – самое распространенное на практике решение. Достаточно часто для управления вентилятором привлекается выключатель освещения, а схема соединения потребителей при этом приобретает вид, изображенный на рисунке 2.

Ошибочность применения такой схемы обосновывается следующими соображениями:

• нет смысла включать вентилятор, если заглянул в ванную на секунду;
• постоянно работающий вентилятор создает нежелательный сквозняк;
• при выключении света избыточная влага надолго задержится в ванной.

Для устранения этих недостатков целесообразно собрать более сложную цепь, включив вентилятор последовательно с таймером и, возможно, дополнив их датчиком влажности, а для управления предусмотреть отдельную клавишу. Схема такой цепи приведена на рисунке 3.

Необходимый уровень эстетики обеспечивается тем, что дополнительный выключатель устанавливается в одном блоке с выключателем освещения. Применение для этой цели двухклавишного выключателя обычно приводит к большому количеству ошибок нежелательного включения.

Схемы подключения

Для подключения вытяжного вентилятора в санузле существует 4 схемы. Но, если вы будете проводить монтажные работы и манипуляции с электрической проводкой своими руками, позаботьтесь, в первую очередь, о правилах безопасности. Необходимо выключить нужный рубильник на электрощите, чтобы в том месте, где вы будете работать, на проводке не было напряжения.

Подключение от лампочки

Схема подключения вентилятора в ванной, подразумевающая подсоединение к осветительному прибору, довольно проста и показана на рисунке ниже.

Единственный недостаток такого подключения в том, что вентиляция будет работать только при включенной лампочке.

Подключение через отдельный выключатель

Чтобы избежать вышеописанного недостатка, существует способ подключить кулер через выключатель. Схема подсоединения проводов в данном случае также не отличается сложностью, и то, как подключить вентилятор в ванной к выключателю, понятно даже не специалисту.

Для подключения оборудования по данной схеме потребуется устанавливать двухклавишный выключатель. Одна клавиша будет использоваться при включении освещения, вторая – для запуска вытяжки. Потребуется провести к кулеру “нулевой” провод, подсоединившись к “нулю” лампочки, который проложен от распределительной коробки. Фазу от распределительной коробки необходимо подвести к выключателю и соединить с двумя контактами, идущими к кулеру и лампочке.

Кулер с таймером

Кулеры, оснащенные таймером, намного удобнее эксплуатировать. Но и стоимость у такого оборудования выше. Схема подключения вентилятора с таймером показана ниже.

Кулер, оборудованный таймером, работает по следующему принципу:

• при включении освещения запускается работа агрегата;
• после выключения лампочки, вентилятор с таймером еще продолжает работать некоторое время (заранее установленное), удаляя излишнюю влажность и запахи из ванной или туалета, после чего отключается.

Подключение вентилятора с таймером производится при помощи четырех проводов: L – фаза от распределительной коробки, LT – провод от выключателя лампочки, провод заземления и N – “ноль”.

Аппарат с датчиками

Если вы планируете установку и подключение вентилятора в ванной, то стоит обратить внимание на устройства, оборудованные датчиками влажности или движения. Работа таких вентиляторов в ванной и туалете полностью автономна, и не требует от вас никакого участия. Для туалета будет достаточно установленного аппарата с датчиком движения и таймером

При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере

Для туалета будет достаточно установленного аппарата с датчиком движения и таймером. При входе человека в туалет, датчик в агрегате обнаружит движение и включит вытяжку. При выходе человека из санузла, датчик подаст команду на отключение, но аппарат отключится лишь по истечении времени, установленного на таймере.

Установить в ванной комнате такой агрегат, как вентилятор с датчиком влажности — значит принять идеальное решение в борьбе с сыростью в данном помещении. Если влажность в комнате повысится до максимально установленных пределов, кулер автоматически начнет работать. После достижения показателей нормальной влажности агрегат остановится. Благодаря этому датчику, в ванной всегда будет свежо и сухо.

На следующем рисунке показана схема, которая поможет вам установить вытяжной вентилятор, оборудованный датчиками.

Самостоятельный выключатель

Схема принципа работы вентиляции

При установке вентилятора в ванной своими руками можно провести отдельную проводку для прибора, подключив его через самостоятельный выключатель. Вариант включения устройства через шнур полностью аналогичен этому методу, однако более удобен из-за отсутствия необходимости прямого доступа к вентиляции.

Наиболее распространённым является способ включения через двухклавишный выключатель, то есть, на выходе из ванной комнаты, вместо обычного выключателя освещения монтируется новый – двухклавишный.

Такой вид выключателя не подходит только в случае повышенной влажности воздуха в помещении.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

1. Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
2. Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
3. Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
4. Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой
