Как подключить вентилятор в ванной к выключателю света и отдельно от света

Введение в схему выключателя

Чтобы поднять продуктивность работы кулера, его подключают к электрической сети через автономный выключатель. Его размещают на решетке вытяжки или на стене. Такая схема дорогая и трудоемкая, т.к. общая длина проводки увеличивается.

Способы подключения вентилятора в ванной через выключатель:

При помощи двухклавишного выключателя. Освещение и вентиляция активируются отдельно разными клавишами.
При помощи одноклавишного выключателя. Клавиша привязана только к вытяжке.

Удобнее всего размещать выключатель внутри ванной комнате, однако нормы ПУЭ имеют по этому поводу ряд ограничений. Как следствие, выключатель обычно устанавливается перед входом (там, где расположен выключатель освещения).

Монтаж выключателя пошагово:

Провести двухжильный кабель от распредкоробки к точке установки. Для этого применяют штробы или кабель-каналы (если ремонт в санузле уже сделан). Концы провода выводятся в коробку и в нишу под выключатель.
Установить подрозетник. Эту круглую пластиковую коробку фиксируют в нише алебастром или стартовой шпаклевкой.
Разобрать выключатель и подсоединить на контакты рабочего механизма подводящие жилы. На входящую клемму проводят подключение фазы домовой сети. На выходящую клемму коммутируется фаза от вентилятора. Контактные соединения должны соответствовать требованиям ПУЭ.
Вставить и закрепить рабочую часть выключателя в подрозетнике с помощью винтов.
Установить защитную крышечку и клавиши переключения.

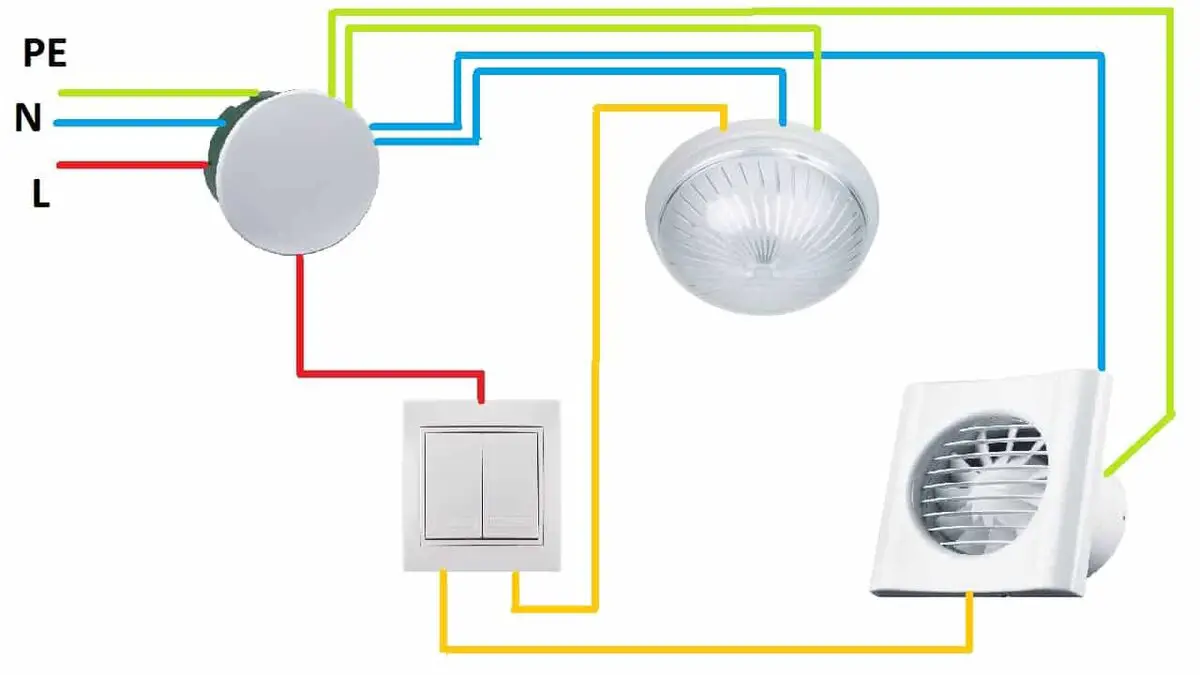

Двухклавишный выключатель

Две клавиши дают возможность отдельно управлять кулером и освещением. Вентиляция может работать отдельно от освещения, до полного проветривания ванной.

При установке двухклавишного выключателя в распредкоробке появляются дополнительные соединения:

контакт между нулевой фазой провода и нулём освещения;
подключение фазной жилы лампы к проводу, идущему от второй выходящей клеммы выключателя.

Коммутация выключателя на две клавиши осуществляется следующим образом:

ноль от вентиляции соединяется с нулевым сетевым проводом;
фаза вытяжки соединяется с фазой провода, подключенного к одной из выходных клемм выключателя;
провод подачи питания подводится на входную клемму двухклавишного выключателя;
на вторую выходную клемму коммутируется освещение ванной комнаты.

Единственный недостаток подключения кулера через двухклавишный выключатель – элементарная забывчивость хозяев квартиры. Бывает так, что клавишу, отвечающую за вытяжку, забывают выключать. Двигатель продолжает работать, бесполезно расходуя электричество.

Одноклавишный выключатель (отдельно от света):

Если для управления работой вытяжного вентилятора выбран выключатель с одной клавишей, коммутация проводов происходит так:

ноль вентиляционного прибора соединяется с нулем сетевого провода;
фазный конец от вытяжки подключается к линии, проложенной от выключателя;
на входящую клемму выключателя присоединяется сетевая фаза.

Классификация вытяжных систем

Вентиляторы можно классифицировать в зависимости от их конструктивных особенностей:

Осевой. Поток воздуха нагнетается лопастями вентилятора. Создаваемое им давление не превышает 50 Па. Обычно устанавливается в системе бесканальной вентиляции. Осевой вентилятор для ванной комнаты
Диаметральный. Вентилятор с простым рабочим колесом барабанного типа с низким КПД. Радиальный вентилятор для ванной комнаты
Центробежный. Выпускаемый в спиральном корпусе, он является одним из самых мощных по своей эффективности, но и самым шумным. Центробежный вентилятор для ванной комнаты
Центробежно-осевой. Этот вентилятор сочетает в себе все положительные черты обоих вентиляторов: малый размер, низкий уровень шума и высокую эффективность.

Особенности монтажа

Вентилятор подключают к двухжильному проводу. Предварительно с устройства снимают лицевую панель. От распределительного щитка к вентиляционному отверстию прокладывается штроба. Она должна быть строго вертикальной или горизонтальной, без наклонных линий.

На клеммы вентилятора нанесена англоязычная маркировка:

L — фаза.
N — нулевая жила.
T — для подсоединения сигнального провода. Используется в моделях с таймером.

Жилы различаются по цвету. Нуль — голубой, фаза идет в коричневой либо белой изоляции. Их необходимо правильно подсоединить к клеммам вентилятора и проверить надежность контакта. На корпусе устройства расположены 4 отверстия под винты или саморезы. Крепежные элементы входят в комплект поставки. Вентилятор можно закрепить и на кафельной плитке без сверления. Для этого подойдет силиконовый клей. Можно воспользоваться жидкими гвоздями.

На стене

Устройство прикладывают к поверхности. Карандашом или маркером намечают места сверления. Для формирования крепежных отверстий подойдет ударная дрель либо перфоратор. Необходимо использовать сверла с победитовой напайкой. После высверливания отверстий нужной глубины в них забивают пластиковые дюбели.

Вытяжку вставляют в отдушину и закрепляют комплектными шурупами. Затем можно приступать к подключению устройства. Схема зависит от характеристик и функциональных возможностей модели.

Алгоритм настенного монтажа без сверления:

Поверхность стены в месте крепления зачищают.
По контуру наносят силиконовый клей или жидкие гвозди
Устройство прикладывают к отверстию вентиляционного канала.
Для проверки горизонтали используют уровень.
Вентилятор фиксируют скотчем на 2-3 часа.

Завершающий этап — подача питания и возвращение на место декоративной панели.

На потолке

При натяжной или подвесной потолочной системе задача несколько усложняется. Часто место под установку вытяжного вентилятора в ванной закладывается на этапе проектирования дома. К гипсокартонной панели вентиляционная решетка или кулер крепится дюбелями-бабочками.

На поливинилхлоридной пленке устройство фиксируют с помощью заранее установленной жесткой основы. При установленном подвесном потолке коммуникации протягивают через предварительно подготовленное отверстие либо проводят по базовой поверхности и скрывают кабель-каналом.

https://youtube.com/watch?v=3yCQSeVegLw

Критерии выбора

Как уже было сказано, существуют нормы воздухообмена в помещении. Выбирать электроприбор для вентиляции в ванной комнате следует, учитывая их требования.

Чаще всего в ванных комнатах устанавливают накладные осевые или радиальные вентиляторы.

Производительность

Производительность вытяжки измеряется в количестве кубических метров воздуха, которое устройство способно вывести за час из помещения.

По СНиПам:

Если санузел совмещенный, то как приток, так и отток воздушного потока должен составлять 50 куб. м/ч на человека.
Если нет — в ванной комнате он должен быть 25 куб. м/ч.

Производительная мощность вытяжки указана в сопроводительных документах. Ее нужно сравнить с нормами для конкретного помещения и выбрать оптимальный вариант.

Безопасность

Поскольку вытяжка работает от электрической сети, а ванна — место повышенной влажности, стоит обратить внимание на безопасность конструкции. Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом

Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом

Существует стандарт безопасности для электроприборов, имеющих дело с влажным воздухом.

В паспорте устройства он обозначен как IP, далее следуют две цифры:

первая — от 0 до 6 — степень защиты от различных посторонних частиц, способных проникнуть в корпус вместе с воздушным потоком;
вторая — уровень защиты от влаги.

Электроприборы для ванной комнаты должны иметь защиту не меньше IP 34.

Уровень шума

Этот параметр также важен при выборе устройства. Звуки свыше 35 дБ воспринимаются человеческим ухом как раздражающий шум

Даже если вентилятор работает не постоянно, а включается время от времени, звук, издаваемый им, обращает на себя внимание

Поэтому, чем тише работает электроприбор — тем лучше

Обязательно следует обратить внимание на соответствующие характеристики в руководстве по эксплуатации

Мощность

От мощности устройства зависит его производительность. Потребляемая мощность указана в паспорте.

Поскольку вытяжные вентиляторы работают не постоянно, они не дают большой нагрузки на электрическую проводку. Однако ознакомиться с количеством потребляемой ими электроэнергии стоит.

Обычно затраты составляют от 7 до 20 кВт в час. Если устройство оснащено дополнительными функциями, расход может увеличиться максимум на 10 % от этой мощности.

Не следует выбирать слишком мощное устройство. При этом возрастает и производительность, что усиливает поток выводимого воздуха и создает сквозняк. Это другая крайность работы вентиляционной системы. Поэтому желательно выбирать электроприбор, соответствующий потребностям конкретного помещения.

Дополнительные функции

Для удобства работы в некоторых моделях предусмотрены дополнительные функции.

Обычно это:

Таймер. Позволяет выставить время включения или выключения устройства, тем самым предоставляя ему возможность успешно выполнять свои функции.
Гигростат. Контролирует состояние воздуха на предмет повышенной влажности. Как только влажность начинает превышать норму, автоматика включает вытяжку. Вентилятор работает до тех пор, пока содержание влаги в воздухе не опустится до допустимого уровня.

Есть модели, у которых присутствуют обе функции. Это позволяет подобрать оптимальный режим работы.

Как рассчитать мощность вытяжки

Вытяжка в ванной должна справляться со своей задачей в соответствии с установленными нормами.

Чтобы рассчитать ее производительную мощность, надо:

Свериться с санитарными нормами и выбрать необходимое значение.
Умножить норматив на количество человек, проживающих в доме.

Например: 3 × 50 = 150 куб. м/ч.

Из этого следует, что для совмещенной ванной комнаты, которой пользуется три человека, нужно подобрать вытяжной вентилятор с производительность 150 куб. м/ч.

Канальный и бесканальный вентилятор – в чем отличие

Принципиальное отличие канального вентилятора от бесканального в месте его монтажа. Канальный, как видно из названия, монтируют непосредственно внутрь вентиляционного канала. Бесканальный агрегат устанавливают на выходном отверстии шахты, на крыше или непосредственно в окне (в отверстии стены) проветриваемого помещения – на границе внешней и внутренней среды воздухообмена.

Бесканальная вентиляция отличается малой мощностью и подходит для небольших помещений, где нет высоких значений влажности или вредности воздуха. Это гаражи подсобные площади, где нет жестких требований.

Бесканальный вентилятор

Организация воздухообмена в ванной своими силами

Схема подключения вентилятора в ванной и туалете имеет общий алгоритм работ:

подготовка аэрационного канала;
укладка кабельной линии от источника питания до вентилятора;
подсоединение проводов к электросети;
компоновка и укрепление вентилятора на месте установки;
отделочные работы по заделке швов и шпаклевание.

Монтаж проводится только после изучения инструкции на прибор, а также составления схемы и плана работ. Наиболее простой способ – подключить вентилятор к лампочке. Работает параллельная схема подсоединения светильника и установки. Недостаток ее в нерациональном расходовании электроэнергии: даже кратковременное посещение ванны (почистить зубы) включает систему.

Подключение вентиляторов в ванной комнате к электрической сети

Вентиляция ванной комнаты и туалета является ее неотъемлемой частью. Вентиляция обеспечивает оптимальный микроклимат в данных помещениях, как для человека, так и для предметов и элементов интерьера.

Одним из этапов монтажа системы вентиляции в ванной комнате (туалете) является подключение вентиляторов к электрической сети. Ниже рассмотрим особенности подключения данных вентиляторов.

Каким образом вентиляторы подключаются к электрической сети? В данном случае все зависит от его конструктивных особенностей. Есть типы вентиляторов, включение и отключение которых обеспечивается встроенным выключателем, управление которым производится шнурком. Потянув шнурок вниз можно включить или отключить вентилятор.

В некоторых вентиляторах предусмотрена возможность открытия и закрытия вентиляционного отверстия, обычно в данное устройство закрытия и открытия отверстия встраивается выключатель. Потянув за одну веревку отверстие открывается, и вентилятор начинает работать, потянув за другую веревку, отверстие вентилятора закрывается и он отключается от электрической сети.

Как и упоминалось выше, все элементы электрики, монтируемые в ванной, в том числе и выключатель, должны иметь надежную защиту от влаги.

Время работы вентилятора в ванной или туалете может устанавливаться с помощью таймера. Для этих целей могут использоваться, как универсальные таймеры, так и вентиляторы со встроенными таймерами.

Схема подключения вентилятора со встроенным таймером

Целесообразно выбирать датчик движения, в котором предусмотрена возможность выставить время, по истечению которого происходит отключение нагрузки в случае отсутствия движения в помещении.

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Способ #2 Когда вы будете осуществлять выбор непосредственного вентилятора, то в первую очередь стоит обратить свое внимание на его производительность. Спрашивайте, я на связи!

Схемы подключения вентилятора

Существует несколько разных схем, как подключить вытяжной вентилятор в туалете или ванной комнате. Разница заключается в подведении питания к устройству.

Саму проводку следует монтировать во время ремонта в помещении, так как самым правильным с эстетической точки зрения будет убрать ее в стену. Если это невозможно, следует подумать о декоративных накладках или коробах.

Существует три способа подключения в электросети:

С помощью лампочки. При реализации этой схемы устройство подключено параллельно со светом. Соответственно, пока включено освещение в помещении, вентилятор будет работать.
Отдельным выключателем. Не самая удобная схема, так как придется постоянно помнить о необходимости включения вытяжки. Из плюсов: в случае необходимости возможно автономное включение устройства.
Через автоматику. Для этого используется таймер или специальный датчик. Удобный, но более дорогой способ.

От лампочки

На форумах часто задают вопрос, как правильно подключить вытяжку в ванной, используя метод параллельного подключения проводки вентилятора с выключателем света.

Способ монтажа от электрической лампочки – это самая дешевая и простая схема подключения проводки вытяжного вентилятора. В этом случае при включении света в помещении начинает работать и вытяжка.

Выключается прибор только тогда, когда будет погашен свет.

Для реализации данной схемы важно понимать, как подключить вентилятор к выключателю света, и какие плюсы и минусы у этого подключения. К плюсам следует отнести:. К плюсам следует отнести:

К плюсам следует отнести:

простоту монтажа;
низкую стоимость.

Минусом можно считать то, что вытяжка работает даже тогда, когда в ней нет необходимости (например, во время принятия водных процедур).

Также важно помнить, что часто времени работы вентилятора в данном случае просто не хватает, и приходится оставлять включенным свет на некоторое время. Это ведет к перерасходу электроэнергии.

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке

Кроме того, при частом включении и выключении устройства вырабатывается ресурс мотора, что ведет к его скорейшей поломке.

От выключателя

Многие люди, изучив, как подключить вентилятор в ванной к выключателю света, а также плюсы и минусы этого метода, понимают, что он им не подходит. Для удобства эксплуатации требуется подключение прибора отдельно от света.

Это нужно для тех случаев, когда требуется длительное проветривание помещения уже после того, как его покинут люди. Например, после принятия водных процедур с большим количеством пара.

Такая схема подключения вытяжного вентилятора в ванной и туалете является более дорогой и сложной для монтажа. Для ее реализации потребуется дополнительный кабель, а также устройство, отвечающее за включение прибора.

По сути, сама схема повторяет схему подключения лампочки, только вместо осветительного прибора — вентилятор. Все это можно вывести на двухклавишный переключатель, одна кнопка которого будет отвечать за свет, а другая — за вытяжку.

Из плюсов следует отметить возможность автономного включения вытяжки. К минусам можно отнести отсутствие автоматического отключения (забытый прибор может работать очень долго).

Через автоматику

Наиболее современной считается схема подключения вентилятора в ванной с элементами автоматики — с таймером и датчиком влажности. Наиболее интересной следует считать возможность подключения таймера.

Это позволяет запрограммировать время работы вентилятора. Например, можно выставить настройки так, чтобы устройство работало некоторое время после того, как помещение покинет человек, а затем само отключалось.

Таким образом, помещение достаточно проветрится, и при этом не будет лишнего расхода электроэнергии.

Сама схема монтажа достаточно простая – она аналогична подключению вентилятора через выключатель. Основным отличием является то, что, кроме нулевой и фазной клеммы, имеется еще сигнальный провод, который подключен к лампочке освещения.

Стандартный алгоритм работы заключается в следующем:

Вентилятор включается одновременно со светом.
Пока горит лампочка, вытяжка работает.
После выключения освещения вентилятор работает еще некоторое время и автоматически отключается.
Основным отличием вентилятора с датчиком влажности является то, что в устройство встроен датчик, измеряющий количество водяных паров в воздухе. При повышении влажности до определенного уровня он посылает сигнал на реле, которое замыкает цепь.

Вентилятор начинает работать. Когда влажность в помещении снижается, цепь размыкается, останавливая работу вытяжки.

Советы по монтажу

Мастера советуют людям, впервые столкнувшимся с установкой вентиляционной системы в туалете и ванной комнате, обеспечить поступление свежего воздуха. Иначе эффективность работы вытяжного устройства сводится к нулю (как произвести монтаж вентиляции?).
Покупать дорогие крупногабаритные системы необязательно. Достаточно подобрать устройство, предварительно грамотно рассчитав необходимую мощность.
Наличие ионизатора, очистителя воздуха, кондиционера, бытового увлажнителя не отменяет необходимости монтажа вентиляции, так как ни одно из перечисленных устройств не способствует притоку свежего воздуха

Рекомендуется при установке вентилятора обращать внимание на мощность бытовой электропроводки. Устройство характеризуется двумя основными параметрами — мощность и давление

Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

Эти параметры зависят друг от друга, их учитывают во избежание повреждений кабеля из-за перегрузки сети.
После завершения монтажа нужно проверить работу вентилятора, прислонив бумажный лист или поднеся включённую зажигалку. Если пламя не меняет положения, для устранения проблемы вызывают специалиста, особенно при встроенных в систему навесных приборов — датчиков, термометров, дистанционных пультов, внешних интерфейсов.

К вопросу установки вытяжного вентилятора подходят ответственно.Чтобы помещение бани, гаража, кухни, погреба, подвала, котельной было комфортным, безопасным, необходимо сделать качественную систему вентиляции. На нашем сайте вы найдете инструкция по установке вентиляции своими руками.

Как организовать воздухообмен в душевой

Воздух в ванной должен постоянно обновляться, потому что есть риск появления плесени из-за повышенной влажности

Комната для приема банных процедур в обязательном порядке должна быть снабжена приточно-вытяжной вентиляцией, для этого есть несколько причин:

Это зона повышенной влажности, которая сама по себе не может быть высушена простым обогревателем;
В ванных в большинстве случаев не бывает окон, что исключает возможность воспользоваться простым проветриванием.

В стандартное оборудование системы вытяжки входит агрегат высасывающего действия и устройство для притока воздуха. В качестве последнего может быть использовано обычное приспособление для нижней части межкомнатной двери – декоративная сеточка. Тогда воздухообмен будет осуществляться за счет соединения комнаты с другими помещениями.

Если возможности модернизировать дверь нет, приток можно организовать за счет приточного клапана или использовать в ванной рекуператор. В последнем случае один организованный канал в стене будет выполнять сразу две функции: забор и подачу воздуха. Питание системы можно выполнить от отдельного переключателя.

Пошаговое подключение вентилятора от выключателя

В первую очередь, при установке вентилятора, необходимо его разобрать — снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя. Иногда используется потайной шуруп на боковой стороне вентилятора.

Далее прокидываем внутрь питающий кабель. Специально для этого будет предназначена резиновая круглая заглушка. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем автоматические выключатели. Для этого в учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции, выключайте все, так будет безопаснее.

Подключение проводов выполняется к клеммам вентилятора, скорее всего они будут скрыты защитной крышкой. Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7 мм.

Для подключения достаточно фазного (обычно белый), нулевого (обычно синий) и заземления (обычно жёлтый) проводов. Бывает что заземление не подключается, так как в некоторых моделях вентиляторов корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Порядок подключения проводов к вытяжному вентилятору следующий:

Подключение вентилятора к клемнику

Помещаем провода в клеммы и затягиваем крепежные болты. Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, то лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Схема подключения выключателя с распредкоробкой

Нередко новостройки сдают жильцам в виде бетонной коробки с «голыми» перекрытиями, поэтому приходится самостоятельно устанавливать двери, проводить электропроводку, заниматься отделкой поверхности. Конечно, при желании можно воспользоваться помощью мастера, но это обойдется дороже. Чтобы понять, как сделать монтаж своими силами, мы рассмотрим схему подключения выключателя, светильника, автомата и распредкоробки.

Первым делом предстоит выбрать подходящую схему подключения

На рисунке выше представлен простой вариант – схема, в которой имеется только одна лампочка, выключатель с одной кнопкой и выходом к электрощиту. В нашем случае еще потребуется подключение автоматического выключателя.

Основной целью является установка всех этих элементов на свои места, чтобы не спутать проводники. Посредине потребуется монтировать распредкоробку.

По предварительному монтажу получится следующая схема

Сначала устанавливается автоматический выключатель, который защищает электросеть от перенапряжения и замыкания. Для этого необходимо подключить проводники: белый – фаза, голубой – ноль, желтый – заземление. После чего проводники придется провести до монтажной коробки. Теперь следует подсоединить их в соответствии со схемой.

Если после подключения лампочка загорается, то проводники подключены правильно – теперь можно спрятать провода в распредкоробке и закрыть ее крышкой

Виды вентиляторов бытового назначения

Оборудование выпускается двух разновидностей: встроенное и отдельно расположенное. Наиболее распространенное включение – это нажатие выключателя. Автоматические электроприборы снабжаются электроникой, которая упрощает и контролирует работу.

Дополнительными функциями являются:

таймер включения/выключения;
подсветка разных цветов;
датчик влажности.

Устройство включается в тот момент, когда превышен допустимый уровень влажности и выключается, когда это значение приходит в норму. По конструкции вытяжки бывают радиальные (центробежные) и осевые, потолочные и настенные, с лопастями и без них.

Требования вытяжного оборудования в ванной

В соответствии с нормативными документами, чтобы создать нормальный воздухообмен, нужно придерживаться таких показателей:

8-10 кв.м/ч. на 1 куб. для совмещенного санузла;
6-8 кв.м/ч. – для ванной.

Объем отработанного воздуха из этих помещений составляет больше 30 куб./ч. Допустимая норма 30 Дб – если выше, то для людей этот звук будет слишком громким и раздражающим.

Расчет производительности по формуле

Прежде, чем покупать оптимальное по продуктивности оборудование, необходимы расчеты. Сначала нужно высчитать объем помещения (высота умножается на площадь), который умножается на кратность аэрации.

Пример: помещение имеет площадь 8 м3, высота – 2,5 м. получается объем 20 м3. Полученное число умножается на 6…8, получается 120…160 м3/ч. Следовательно, для помещения 8 м3 требуется оборудование с мощностью 120…160 м3/ч.

Современные дополнительные устройства

Современные дополнительные функции повышают мощность вытяжки. Максимально она повышается на 10%. Наиболее популярны электроприборы, работающие экономично и бесшумно – их мощность варьируется от 7 до 18 Вт. Если показатель мощности слишком большой, то в создается сквозняк и шум потока воздуха.

Расположение вентиляционных каналов

Легко установить агрегат, если шахта расположена прямо за стенкой ванной, даже, если она совмещается с туалетом или находится рядом с кухней. Если два этих помещения разделены, то требуется канальная конструкция. Она устанавливается на сегменте шахты, в месте соединения 2-х воздуховодов.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий. Уровень шума оборудования оказывает значительное влияние на комфорт его использования

Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Электрический вентилятор для ванной комнаты: особенности установки и подключения
