Выбор вентилятора и способа запуска
На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.
Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна
Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.
В зависимости от модели, существуют такие варианты:
- Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
- Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
- Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
- Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.
Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.
При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.
На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.
Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода
Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.
Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.
Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.
Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий. На комфорт использования значительно влияет шумность оборудования
Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше
На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.
Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте
Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции — вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку — при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 40 | 25 | 200 |  | |
| 32 | 17 | 197 |  | |
| 32 | 25 | 320 |  |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный — монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный — монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность — естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной — объем комнаты, умноженный на 7, для туалета — объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность — степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
| 26 | 21 | 62 |  | |
| 38 | 29 | 122 |  | |
| 45 | 30 | 320 |  |
Функциональность — определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами — вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком — именно там скапливается теплый и богатый водяным паром воздух.

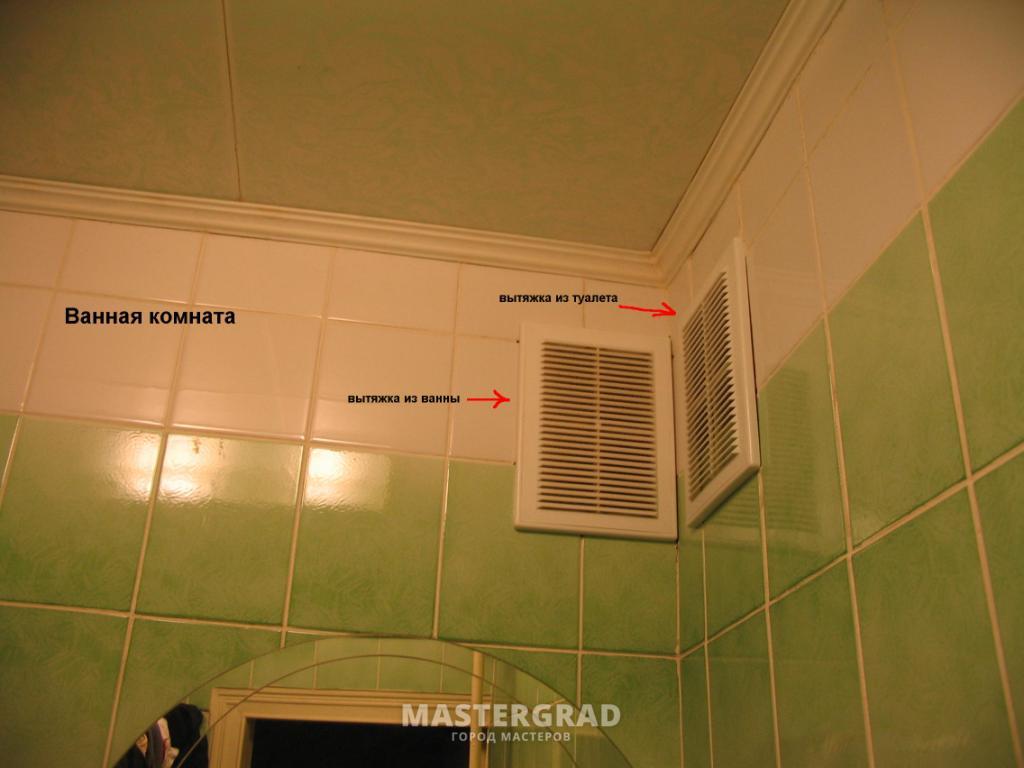

Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов — оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

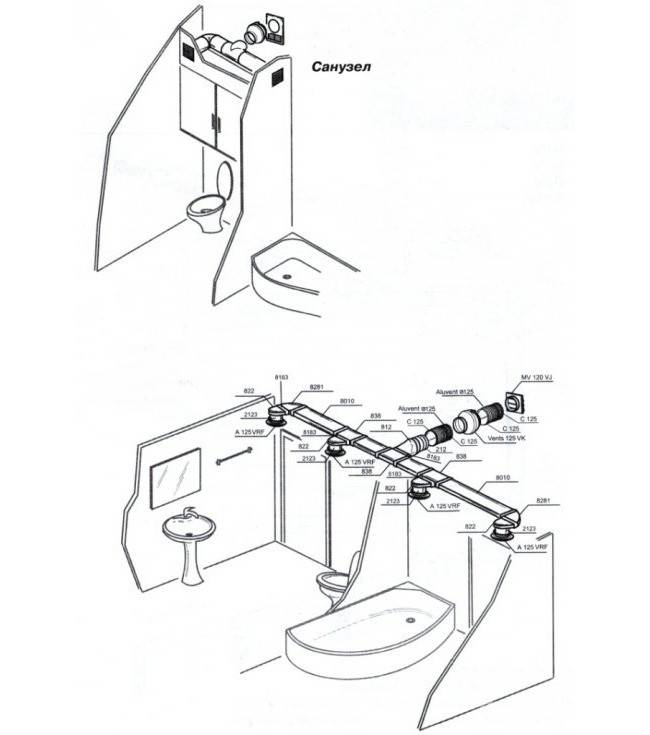

Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Два типа вентиляционных систем
Утверждение оптимального способа, как сделать вентиляцию в ванной и туалете, обычно сводится к выбору между двумя основными вариантами системы – естественным и принудительным. Каждый из них обладает своими достоинствами. Осуществлять сравнение вариантов следует, опираясь на текущую необходимость и эффективность налаженной в данный момент системы.
Сложностей с тем, как проверить вентиляцию в санитарных комнатах, практически не возникает. Если в помещении долгое время сохраняется неприятный запах, появляется ощущение застоявшегося, спертого воздуха, заметно повышается уровень влажности – это сигнал проверить состояние и эффективность отдушин. Появление грибка на стенах и влажного налета – прямое свидетельство необходимости срочной модернизации системы воздухообмена.
Естественный тип
Естественный тип вентиляции работает без необходимости привлечения каких-либо дополнительных устройств и представляет собой использование природных физических законов. Воздух из области повышенного давления перемещается в область давления более низкого, нагретый заменяется холодным, а ветер «вытягивает» его через воздуховоды из помещения.
Они расположены таким образом, чтобы вентиляционная система пронизывающая весь дом создавала достаточный уровень циркуляции воздуха. Нередко пропускная способность и рабочие характеристики стояков не всегда полностью соответствуют необходимой норме.
Принудительный тип
Простым способом, позволяющим как улучшить вентиляцию в ванной, так и наладить процесс воздухообмена в других помещениях, является оборудование принудительного типа системы. Его отличие от естественного основано на добавлении в конструкцию вентиляторов, которые помогают лучше проветривать комнату.
Оба типа тесно связаны между собой. Каждый принудительный тип вентиляции – это лишь модернизация уже существующих воздуховодов, работающих по «естественному» принципу. Даже самые мощные вентиляторы способны лишь частично повысить эффективность неверно спроектированной системы. Поэтому планируя устройство вентиляции в санитарных помещениях частного дома, начинать следует с проектирования грамотного расположения воздушных каналов достаточного сечения.
Диагностика текущей системы при ее наличии
Перед тем как начать модернизировать вентиляционную систему либо чистить ее фильтры, необходимо провести плановую диагностику. Состояние вентиляционного устройства, установленного по принципу «в ванну через туалет» должно быть изучено досконально. Не нужно ленится снимать решетки и чистить от пыли входы и выходы каналов.
Для начала необходимо найти причины плохой тяги и проверить систему вентиляции. Для этого перед вентиляционным отверстием необходимо поместить бумажный лист. Если бумажный лист сильно притягивается к вентиляционным нишам, значит, тяга присутствует. В случае, если лист недвижим — значит в системе явное отсутствие тяги вентиляции.
Необходимо помнить, что устройство системы таково, что перепад давлений осуществляется за счет перепада температур, поэтому в знойный летний день тяга в несколько раз более слабая, чем зимой или осенью.
Однако даже, если тяга присутствует, и обмен воздушными массами происходит отлично, необходимо понимать, что это не гарантирует на 100% полную исправность работы вентиляционных систем.
Нужно в обязательном порядке проверять состояние канала максимально как этого позволяет ситуация. Каналы бывают загромождены разными предметами, паутиной, пылью или осколками бетона и кирпича после глобального ремонта. После того как система чистая, препятствий на пути у воздуха больше нет, а сами вентиляционные устройства чистые, можно приступать к модернизации и улучшению самой системы.
Проверку с листом бумаги необходимо проводить дважды: первый раз с закрытыми дверями, второй раз — с открытыми.
Проверку при наличии открытой двери желательно проводить тоже дважды — при открытых источниках воздуха (открыть окно или входную дверь) и при полностью закрытых.
Если после герметизации тяга снизилась почти до нуля, значит необходимо задуматься о дополнительных вентиляторах или компактных устройствах для проветривания.

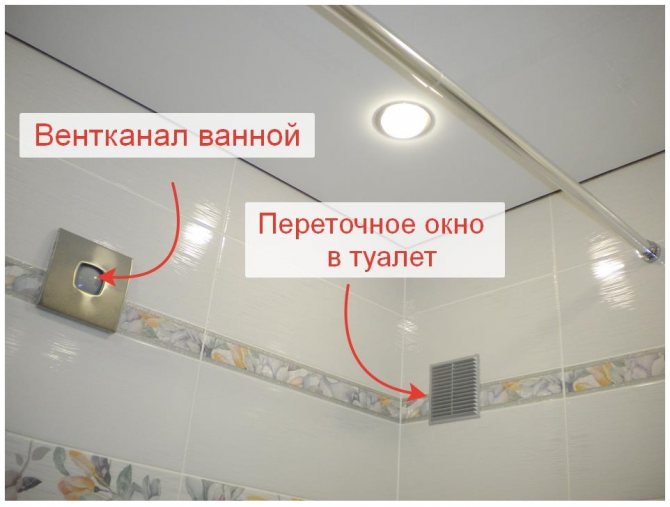

В дверях ванных комнат и туалетах устанавливают специализированные решетки — через них воздух поступает внутрь даже при полностью закрытых дверях.
Классификация вентиляторов
Разновидности вентиляторов в ванную и туалет
Чтобы правильно выбрать вентилятор, нужно изучить схему прокладки и расположения шахты и каналов, а также их конфигурацию. Возможно, придется сделать новые отверстия и установить дополнительные коммуникации. Необходимо помнить, что качественная циркуляция воздуха возможна только при наличии притока и оттока. Если одно условие отсутствует, второе становится бесполезным.
Чтобы сделать вытяжку в ванной или туалете, можно использовать вентиляторы такого типа:
- Осевые настенные. Изделия представляют собой закрепленный на валу электромотора пропеллер. Корпус прибора круглый, что позволяет его легко адаптировать под каналы соответствующего сечения. Воздух направляется вдоль оси двигателя, за счет чего достигается высокая эффективность устройства.
- Радиальные. Принцип работы основан на центробежной силе, которую создает вращающийся барабан, расположенный поперек канала. Существуют модели со стационарными и регулируемыми лопастями. Крутящийся барабан выбрасывает воздух в стороны, где он уплотняется в корпусе и подается в канал. Создается разрежение, которое способствует втягиванию масс извне.
- Канальные. Представляют собой врезки в коммуникации, внутри которых установлены вентиляторы осевого или центробежного типа. Предназначены для повышения тяги в канале при его большой протяженности или после поворотов.
- Крышные. Изделия используются в механических системах вытяжного или комбинированного типа. Устанавливаются на горловинах вертикальных шахт для засасывания загрязненного воздуха и дальнейшего его выброса в коллектор, откуда он выводится на улицу.
Естественная вентиляция
Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.
Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.
Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.
В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.
Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.
Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.
Что затрудняет естественную вентиляцию
Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.
Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.
Установка герметичных окон, дверей
При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.
А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.
Сужение канала ввиду загрязнения
Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.
Это чревато снижением производительности или полным прекращением работы вентиляции.
Неправильный проект вытяжки
Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.
Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.
Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.
Ветреная погода
Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.
Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.
Плохое утепление шахты
При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.
Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.
Принудительная вентиляция в частном доме
Принудительная вентиляция предполагает организацию воздухообмена с помощью специального оборудования, которое нужно приобрести и установить в определенных частях помещения. Конечно, такой тип воздухообмена требует некоторых финансовых вложений, но и преимуществ у него значительно больше:
- эффективная очистка воздушных потоков, поступающих в помещение;
- контроль температуры и влажности;
- отсутствие шума улицы;
- возможность автоматизации;
- размещение в любом помещении.
Существует три типа принудительной вентиляции: приточная, вытяжная и приточно-вытяжная.
Принудительная приточная вентиляция
Принудительная приточная вентиляция в частном доме организуется при помощи установки в конструкции дома приточных клапанов. Проще всего такой клапан разместить в оконной раме, но иногда клапаны врезают и в стены. Помимо клапанов в качестве приточного механизма используются приточные вентиляторы.
Для зимнего функционирования приточной системы ее оснащают калорифером, чтобы не допустить излишнего охлаждения помещения за счет притока холодных воздушных масс.
Сейчас существует оборудование, объединяющее все детали приточной системы в одном блоке. В специальный блок устанавливается комплект фильтров, вентиляторов, клапанов, а также калорифер и приспособление для охлаждения воздуха. В некоторых случаях в блок помещается таймер для обеспечения оптимальной эффективности его работы. Такие системные блоки управляются автоматически.
Принудительная вытяжная вентиляция
Принудительная вытяжная вентиляция в частном доме работает в комплексе с естественной вентиляцией. Воздух поступает в помещение естественным путем либо через клапаны приточной системы, а выведение его происходит принудительно.
В жилых домах система такого типа часто устанавливается в ванной комнате, в туалете, а также в помещениях с бассейном, камином и другими современными установками. При помощи организации такой системы обеспечивается эффективное выведение отработанного воздуха.
Основной компонент данной системы — вентилятор, работающий по типу вытяжки. Часто вытяжная вентиляция автоматизируется, ее включение и выключение происходят по определенному графику или по мере того, как в помещении включается свет.
Принудительная приточно вытяжная вентиляция
Принудительная приточно вытяжная вентиляция функционирует благодаря установке приборов как для подачи воздуха в дом, так и для выведения.
Такой тип вентилирования может быть организован централизованно для всего дома, либо индивидуально для каждого помещения. При централизованной работе системы все установки располагаются в одном месте, к ним при помощи воздуховодов подключаются все остальные помещения.
В распределенной или местной системе клапаны, вентиляторы и другое оборудование размещается в каждой комнате и не связывается между собой.
Совмещенная система вентиляции
Совмещенная система вентиляции – это сочетание естественной и принудительной систем. Этот вид организации воздухообмена наиболее популярен, так как сочетает преимущество каждой из систем.
Устройство совмещенной вентиляции предполагает наличие вытяжных шахт в стенах дома. Для технических помещений, таких как ванная, санузел, кухня, душевая комната предусмотрены независимые каналы. Из помещений воздушные массы выходят по каналам естественной вентиляции. Если встроить в вытяжную шахту вентилятор, то процесс удаления отработанного воздуха станет максимально эффективным.
Ознакомившись с особенностями каждой из систем, можно подумать, как правильно сделать вентиляцию в частном доме, учитывая особенности его размещения, расположение помещений внутри дома, их количество, а также материалов, использованных для строительства.
О важности вентиляции в ванной комнате
Вентиляция в ванной – система на уроне водопровода и канализации. То есть, она также важна. Ведь это помещение относится к категории влажных, здесь часто влажность практически стопроцентная. А это конденсат, который негативно сказывается на состоянии поверхностей, сантехники и мебели. А значит, влажность надо понимать. Какой путь? Только вентиляция.
Щели и неплотности в двери и окнах решают данную проблему неэффективно. Подтеки на стенах и капли на потолке, запотевшее зеркало, влажные полотенца – это не единственные негативные факторы отсутствия вентиляционной системы. Влажность – это причина появления плесени и грибков, которые в свою очередь негативно скажутся на здоровье жильцов дома. Появление затхлого запаха – тоже причина отсутствия вытяжки.
Поэтому вентиляцию в ванной комнате надо обустраивать обязательно, даже если уже дом построен и эксплуатируется. При этом в комнатах надо устанавливать лучше принудительную систему с максимальным оттоком влажного воздуха. Сегодня все чаще используют комбинацию двух систем, когда вентилятор включается в процессе использования ванной, а при простое помещения функционирует естественная вентиляция.
