Как подключить видеодомофон своими руками – пошаговая инструкция

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

  • Домофонная трубка
  • Вызывная панель
  • Электромеханический замок
  • Блок питания или заменяющий его БУЗ
  • Считыватель
  • Контроллер
  • Доводчик для двери
  • Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

  • Оконцовка для множественных проводов
  • Трубки с термоусадкой различных размеров
  • Обычная лента для изоляции
  • Клеммники
  • Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Особенности подключения

Схема подключения

Есть несколько особенностей подключения проводника для видеодомофона:

  • Подсоединяют провода через клеммы с винтовым креплением.
  • Через фундамент, стены или колонну ограждения провод пропускают через защитную гильзу.
  • Нельзя укладывать проводник для домофона рядом с силовым кабелем в 220 В в одном пластиковом стакане.
  • При параллельном монтаже нескольких линий дистанция между ними должна быть не менее 10 см.
  • Непосредственно перед подключением снимают оболочку с конца. Для надежности их опрессовывают наконечниками.
  • На обратной стороне корпуса панели вызова выходят жилы с разной расцветкой и соответствующей маркировкой. Жилы соединяют друг с другом по определенной схеме опрессовкой. Места соединений изолируют термотрубками.

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет. Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

  • четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
  • параллельная работа до 4 мониторов в одной системе;
  • кнопка открывания двери;
  • подключение одной вызывной панели;
  • установка блока видеопамяти;
  • подключение дополнительной аудиотрубки.

Схема подключения видеодомофона Quantum QM-4HP

Видеодомофон подключается по стандартной четырёхпроводной схеме, которую мы описывали выше. Поэтому эту модель можно использовать для установки системы контроля доступа в частном доме по приведённой нами пошаговой инструкции.

Видеодомофон Quantum QM-4HP можно использовать с дополнительной видеокамерой и блоком памяти на 32 кадра

Для того чтобы установить домофон правильно, необходимо точно следовать всем рекомендациям производителя и разбираться в тонкостях монтажа электрических проводов и устройств. Если всё сделать по инструкции, то не придётся привлекать специалистов и тратить дополнительные средства на установку этого устройства. А в итоге вы получите отличный домофон с аудио- или видеосистемой, который существенно облегчит вам жизнь в частном доме.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

  1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
  2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
  3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.
  4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.
  5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Особенности устройства видеодомофона

Видеодомофон — это переговорное устройство, оснащённое функцией видеонаблюдения и позволяющее открывать замок на вашей двери изнутри. С наружной стороны дверь можно открыть при помощи специального электронного ключа.

Конструкция и функции

Конструктивно видеодомофон состоит из следующих основных компонентов:

  • панель вызова с видеокамерой, расположенная снаружи здания — выполняется в пыле- и водонепроницаемом корпусе антивандального исполнения. Осуществляет функции вызова, связи и контактного отпирания замка специальным ключом;

  • видеомонитор, монтируемый внутри помещения — состоит из дисплея, проводной трубки (и/или системы громкой связи) и кнопок управления. Позволяет принять сигнал вызова, осуществить голосовую и видеосвязь, дистанционно отпереть и заблокировать замок;

  • электронный замок, управляемый с помощью сигнала или специального ключа.

Преимущества и недостатки

Основным плюсом при использовании видеодомофона является удобство пропуска посетителей к вам на территорию и в дом. Установив панель с дисплеем в наиболее подходящем для вас месте, вы избавите себя от лишних перемещений по дому и участку. К преимуществам также стоит отнести видеоконтроль входной зоны, а установив одну или несколько дополнительных видеокамер в разных местах, вы значительно повысите уровень безопасности своего жилища.

Наблюдаюсь в стоматологии, которая находится в частном доме. Раньше при визите клиента администратору приходилось каждый раз выходить из дома на улицу, идти 10 метров по территории и открывать калитку вручную. Здание у них большое, трёхэтажное. Недавно на третьем этаже организовали парикмахерскую и поток посетителей в помещение резко возрос. Пришлось поставить видеодомофон. Теперь доступ на территорию происходит по сигналу от видеодомофона. Причём открывать дверь могут со всех трёх этажей дома.

Недостатком является то, что видеодомофон — это техническое устройство и есть вероятность какого-либо сбоя или поломки. Своими силами не всегда можно восстановить его работоспособность и необходимо прибегать к услугам специалистов, обслуживающих вашу систему. Это займёт какое-то время, в течение которого функции домофона будут недоступны.

Некоторые модели видеодомофонов позволяют установить несколько мониторов так, что вызов может принимать любой из них

Монтаж и подключение вызывной панели

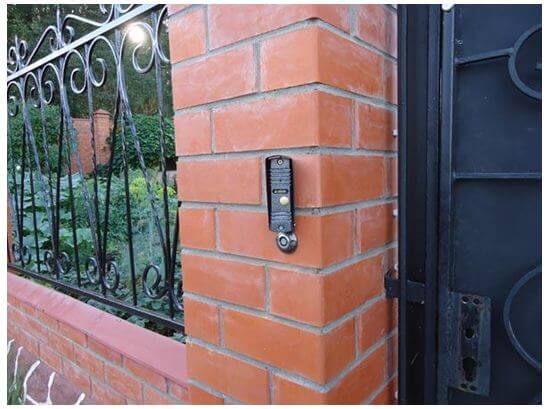

Вызывная панель должна крепиться преимущественно на неподвижные строительные конструкции: стену дома или капитальный столбик калитки. Настоятельно не рекомендуется устанавливать устройство на подвижных устройствах – калитке, воротах или дверях, так как постоянные встряски могут сместить объектив внутри корпуса. Учитывая миниатюрные размеры объектива даже небольшое смещение может стать критичным.

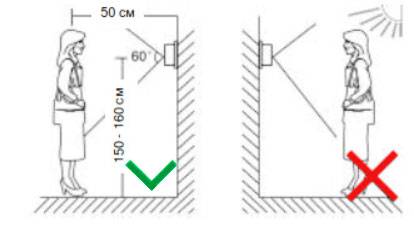

Чтобы исключить засветку объектива солнечным светом необходимо использовать солнцезащитный козырек или закладной уголок-кронштейн, устанавливаемые под вызывное устройство и изменяющие угол его обзора.

Рис. 3. Вызывная панель с солнцезащитным козырьком или закладной уголок-кронштейн

В противном случае солнечный свет может создавать контровое освещение посетителей и на экране будет виден только силуэт, а не лицо.

Рис. 4. Рекомендации по установке вызывной панели

Монтаж видеодомофонной панели производится в следующем порядке:

  • С вызывной панели снимается задняя крышка; • Через крепежные отверстия размечаются места для сверления;
  • Просверливаются все отмеченные места и дополнительно сквозное отверстие для выведения во двор проводов линии связи и управления замком;
  • Линия связи подключается к контактной планке вызывной панели в соответствии с рис. 7 и заводится в дом к абонентскому устройству;
  • Заведенный во двор провод для управления замком подсоединяется к контактам электромеханического замка.
  • Включать устройства в сеть следует только после завершения всех электрических соединений!

После проверки всех соединений вызывная панель крепится к основанию специальными винтами «секретками», которые не могут быть вывернуты при помощи простой отвертки.

ПОДКЛЮЧЕНИЕ ЭЛЕКТРОЗАМКОВ К ВИДЕОДОМОФОНУ

Вообще-то, с видеодомофоном можно устанавливать замки двух типов:

  • электромагнитные;
  • электромеханические.

За подробной информацией об их достоинствах, недостатках и особенностях монтажа – на эту страницу.

Принципиальное различие между магнитными и механическими электрозамками – в способе управления. Первые закрыты при наличии напряжения и отрываются при его снятии. Вторые отпираются при подаче кратковременного электрического импульса.

То есть для работы с электромагнитными замками панель должна держать цепь замкнутой и размыкать ее только для открывания, а с электромеханическими – наоборот.

На практике чаще встречается второй вариант, то есть проблем для установки видеодомофона с электромеханическим замком проблем не возникает, а с магнитным нужно помудрить. Для того, чтобы не городить самостоятельно схемы для инвертирования управляющего сигнала нужно купить контроллер.

КОГДА НУЖЕН КОНТРОЛЛЕР

Во-первых, для того, чтобы подключить электромагнитный замок к вызывной панели с нормально разомкнутыми контактами. Для этого достаточно приобрести электромагнитный замок со встроенной платой электроники. В этом случае питание на него подается отдельно, а клеммы вызывной панели подключаются к входу контроллера.

Но не забывайте, хозяева как-то должны попадать в квартиру, особенно, когда дома никого нет . Это можно реализовать двумя способами:

  • установить электромеханический замок и открывать его с внешней стороны ключом;
  • использовать считыватель Touch Memory или Proximity и брелоки или карты к нему (для любых типов электрозамков).

Кроме того, нужно и покидать помещение. В первом случае, опять же, проще – самовзводные замки имеют специальную разблокирующую запирающий механизм кнопку. Иначе нужно устанавливать кнопку “выход” и подключать ее к контроллеру.

На приведенном фото – контроллер ML-194. Его возможностей вполне достаточно для домашнего видеодомофона. Контроллер обладает встроенной памятью, позволяющей хранить до 500 кодов ключей.

Программирование производится с помощью мастер ключа. Обладает защитой от неправильного подключения питания, так называемая “защита от дураков”.

Устройство автоматически определяет тип кнопки выхода: нормально замкнутая или разомкнутая. Но нужно учесть, что при использовании контроллера управляющие контакты вызывной панели также подключаются к нему. В данном случае параллельно кнопке выхода. Поэтому состояния ее контактов должны соответствовать режиму работы реле панели.

Особенности кабеля

Кабель подбирают в зависимости от типа домофона и места монтажа

Любой провод состоит из 2 элементов:

  • Токопроводящая жила – из медной или алюминиевой проволоки, она передает электрический ток.
  • Изоляция – оболочка. Не допускает механического повреждения жилы, защищает от попадания влаги и действия солнечных лучей, предупреждает влияние внешних помех, экранирует токопроводящую жилу.

Изоляция определяется типом домофона и способом монтажа. Если провода прокладывают внутри здания, тем более в частном доме, к ним предъявляют только одно требование: надежно защищать потребителя от поражения током. Но если кабель устанавливают на улице, выбирают вариант с оболочкой из полиэтилена.

Помехозащищенность, обеспечивает металлическая оплетка жилы – экран.

Видеодомофоны для частного дома: комплектация и принцип работы

Стандартный видеодомофон, предназначенный для использования на территории частного дома, состоит из следующих элементов:

  • базовый блок, который располагается внутри помещения и оснащен дисплеем;
  • панель, которая устанавливается снаружи и в комплект которой входит видеокамера;
  • электронный замок, который срабатывает в результате воздействия ключ-карты.

Один из видов комплектации видеодомофонов

Базовый блок обычно устанавливают на стене в прихожей или в любом другом помещении, из которого вы хотите иметь обзор. Многие предпочитают проводить установку устройства на кухне, утверждая, что так удобнее. Управление может осуществляться двумя различными способами: стандартными кнопками или при помощи сенсорной панели.

Что же касается таких составляющих как видеокамера и панель, то нужно понимать, что это два отдельных элемента, которые просто расположены в одном корпусе. Но нередко для того чтобы увеличить имеющийся обзор, подключают дополнительные камеры, расположенные в других местах, например, за воротами или просто на территории участка.

Базовый блок видеодомофона чаще всего устанавливают на стене в прихожей

Что же касается вызывной панели, то на ее поверхности располагается специальная система, которая отвечает за считывание цифрового кода, которым оснащена каждая ключ-карта. Рядом расположена кнопка вызова и динамик для гостей дома

Чрезвычайно важно, чтобы на линзе камеры, а также на всем наружном блоке имелось антивандальное покрытие

Разновидности электронных замков для видеодомофонов

Перед тем как купить комплект видеодомофона, необходимо обратить внимание на то, какой вид электронного замка предусмотрен в данном случае. Существует всего два варианта:. электромагнитный замок, который состоит из металлической пластины и сердечника

В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

электромагнитный замок, который состоит из металлической пластины и сердечника. В данном случае запирание двери осуществляется при помощи магнитного поля катушки. Открывания производится только в результате нажатия соответствующей кнопки или сигнала от ключа. Работа такой системы не прекращается за счет системы резервного питания даже в том случае, если подача электропитания к прибору была нарушена;

Дверной блок видеодомофона предназначен для наблюдения за входной зоной

электромеханический замок – немного иная конструкция, которая оснащена ригелями. Такая конструкция позволяет осуществлять открывание двери при помощи обычного ключа. При этом замок отлично функционировать не только при отсутствии питания, но даже в том случае, если была нарушена работа блока бесперебойного питания.

Стоит отметить, что когда речь идет об установке видеодомофона в частном доме, пользователи чаще отдают предпочтение моделям с электромеханическим замком. Благодаря отсутствию необходимости устанавливать источник дополнительного питания, а также более высокому уровню надежности, этот вариант занимает лидирующую позицию. Электромагнитные системы чаще приобретаются для установки в многоквартирных домах, где вопрос о повышенном уровне безопасности стоит не так остро, а открывание двери производится в разы чаще.

Специалисты по установке

Во времена развития технологий и оборудования совершенствуются и компании, которые занимаются установкой и обслуживанием современной техники.

Чтобы не стать жертвой некачественной работы, придется все же потратить часть времени для изучения отзывов о предполагаемом исполнителе. При возможности посмотреть фотографии сданных объектов, можно позвонить и поинтересоваться ценами на видеодомофон с установкой. Услышав консультацию, постараться оценить профессионализм сотрудников, не стоит стесняться задавать различные вопросы, так как дело касается собственное безопасности.

Если есть знакомые или друзья, которые уже пользуются данной системой, то можно поинтересоваться, сколько стоит установка видеодомофона и сравнить цену с предложением разных фирм. Ориентировочно встречается следующая стоимость работ:

  • Установка вызывной панели у квартирной двери – 7000 рублей и выше;
  • Для частных домов – 10 000 рублей и выше;
  • Для офисов – 18 000 рублей и выше.

Также актуально поинтересоваться видением специалистов, как установить видеодомофон более компактно и правильно, где расположить основные и дополнительные компоненты системы. А уже потом сопоставить полученную информацию и создать оптимальный вариант, который будет удобен абоненту и практичен с точки зрения профессионалов. В процессе монтажа лучше будет ознакомиться с маршрутом, по которому проложен кабель для подключения видеодомофона, чтобы при возможном ремонте или других работах со стенами, не повредить его и нарушить сигнал.

Когда все составляющие соединены между собой, необходимо проверить работоспособность всей системы, подав в нее питание. Вызывная панель видеодомофона должна отправить сигнал на монитор после нажатия на кнопку звонка. Звуковое сопровождение при этом оповестит владельца квартиры, монитор становится активным и на нем отображается картинка с камеры. Если есть дополнительные подсоединения в виде еще одной камеры, следует сразу же проверить ее, переключив режим просмотра на мониторе. Следующим шагом проверки будет аудио сигнал, стоит уточнить у человека за дверью, насколько хорошее качество звука и его громкость, в ответ самостоятельно оценить те же параметры, но уже со стороны монитора.

Специалист, выполнявший установку видеодомофона, обязан продемонстрировать полную работу всей системы со всеми дополнительными компонентами, если они имеют место быть. В случае каких-либо неисправностей или плохого качества изображения необходимо устранить дефект.

Схемы подключения БУЗ и электромеханического замка

Возвращаемся непосредственно к схеме подключения БУЗ. Заводите кабель КСПВ внутрь замка.

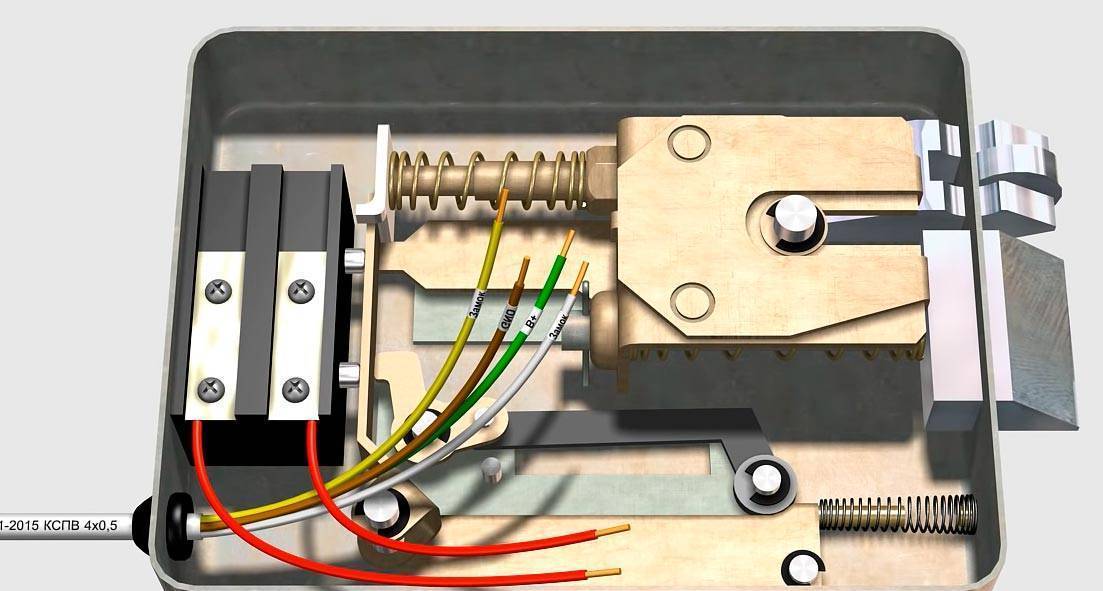

Если там на клеммах есть заводские жилы, удалите их. Далее размещаете внутри блок управления замком и подключаете к нему провода:

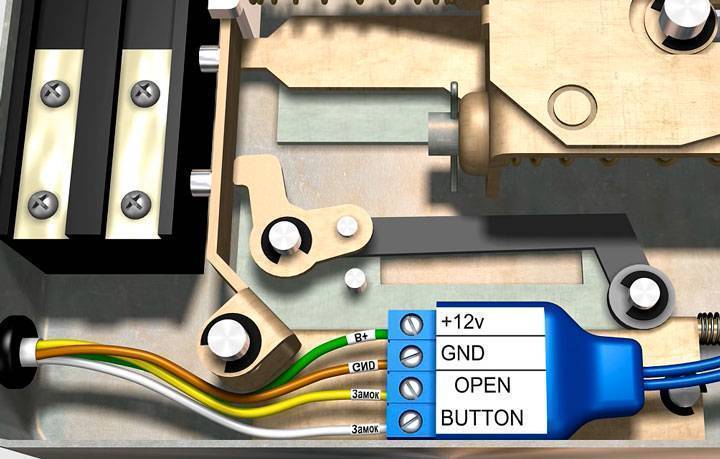

Два выведенных конца от БУЗ заводите на родные клеммы замка в любой последовательности.

Если у вас БУЗ с тремя проводками, то здесь схема подключения будет выглядеть вот так:

На два провода нужно подать питание “+” и “-”(GND), а третий вывести непосредственно на клемму замка. При этом на минусовой провод еще подключается один из выводов “замок” с вызывной панели.

Второй вывод “замок” подается напрямую на электромагнитную катушку дверного замка.

После всех описанных работ подключаете панель видеодомофона к розетке и проверяете работоспособность системы. Настройки осуществляются согласно инструкции вашей модели.

Чтобы самостоятельно выйти из дома через калитку (в том числе, когда нет света), нажимаете на замке на специальную кнопку. Она обеспечивает открывание механизма.

Если вам при монтаже потребуется перевернуть язычок замка (зависит от расположения и направления открывания калитки), нажимаете на него рукой и вытаскиваете со штока концевой шплинт.

После этого, ослабив пружину, но не выдвигая шток до самого конца, поворачиваете язычок вокруг своей оси. Задвигаете шток на свое место и шплинтуете.

Не забывайте, что все подобные системы – это, по сути, защита от добрых людей. Если нехороший человек (вор), захочет проникнуть через калитку, ему будет достаточно сдернуть вызывную панель и замкнуть пару нужных проводков.

Поэтому не пренебрегайте остальными системами безопасности, либо выключайте домофон, когда уезжаете из дома.

https://youtube.com/watch?v=BLLM8TvWZLk%3F

Источники – cable.ru, Кабель.РФ

Возможные проблемы

Проблемы случаются как в процессе монтажа, так и при работе уже проложенной видеодомофонной системы. Устранить их самостоятельно в домашних условиях, обладая некоторыми знаниями и притом не прибегая к помощи фирменных рабочих, также возможно.

Чтобы провести всестороннюю и качественную диагностику домофонных систем, мастера применяют дополнительные устройства: мини-монитор, простейшую наружную камеру и вызывную панель, простейший домофонный блок, запасной адаптер питания на 12 В или другое напряжение, простейший преобразователь USB в паре с мини-ноутбуком, если домофонная система цифровая. Чем выше квалификация мастера, тем большее количество вспомогательных устройств он с собой берет. Это позволяет ему быстро выяснить, в чем причина неполадки, и осуществить замену неисправного блока.

Как подключить домофон своими руками, смотрите в видео ниже.

Что такое видеодомофон

Видеодомофон — устройство безопасности, позволяющее контролировать приход и уход людей в жилище, записывать аудио и видео по событиям прихода/ухода и удаленно открывать замок входной двери. Принцип работы аналогичен обычному домофону:

  • гость подходит к двери и нажимает кнопку вызова;
  • в доме срабатывает система оповещения;
  • хозяин видит его и решает, открыть или нет.

В отличие от простого аудиодомофона, вместе со звуком передается и видеопоток. Таким образом владелец видит пришедшего. В классических системах передача идет на входящий в комплект монитор, но в качестве головного устройства нередко используются и телефоны с планшетами. Для этого домофон должен быть «умным» и поддерживать соответствующие возможности.

«Умный домофон» может обладать дополнительными функциями:

  • разграничением прав доступа;
  • интеллектуальной системой распознавания лиц;
  • трансляцией данных в облачные сервисы;
  • удаленным управлением через интернет.

Как смонтировать домофон в частном доме?

Основными элементами системы доступа являются:

  • вызывное устройство;
  • запирающий замок (системы с электрозамком или с магнитным замком);
  • переговорная трубка (либо видеодомофон);
  • блок питания.

Вспомогательная часть – это соединительные кабели и провода.

Сперва давайте разберемся с установкой основных частей системы, а потом перейдем к монтажу и подключению проводов. Чтобы понимать, о чем дальше будет идти речь, обратимся к наглядной схеме домофона в частном доме:

Разберем для начала установку его элементов внутри помещения. А именно разговорной трубки (№1) и блока питания (№2).

  • Блок питания обеспечивает постоянным напряжением другие элементы системы. Он может устанавливаться рядом с разговорной трубкой или возле распределительного электрощита. Подключение производится посредством обыкновенной вилки в розетку 220 В. От него питается вызывное устройство и электромеханический замок домофона.
  • Трубка монтируется в удобном месте. Местом для установки обычно является стена у входной двери. Прикладываем ее к стене и намечаем точки для отверстий. В готовые отверстия забиваем дюбеля. Теперь домофон можно надежно закрепить саморезами. Подключение трубки домофона производится согласно с приведенной ниже схемой:

Из нее ясно, что переговорное устройство подсоединяется двумя проводами. В качестве соединительного кабеля можно использовать телефонный двухжильный провод или витую пару.

На этом работы по установке оборудования внутри помещения окончены – переходим на улицу. Здесь нам предстоит монтаж электрозамка и вызывного устройства.

Вызывное устройство крепится у входа на участок. Но будет неправильным установить его непосредственно на калитку, так как это сопряжено с обустройством дополнительной гибкой связи, что влечет за собой снижение надежности и повышение износа соединяющих проводов. Поэтому следует производить его установку и подключение на заборе либо на столбике у входа. Прикручиваем вызывную панель таким же образом, как и трубку – саморезами. Например – так:

В жизни выглядеть это будет вот так:

В частном доме в качестве запорного устройства применяется электромеханический замок. Он устанавливается на одной из «жесткостей» конструкции входной калитки, а ответная часть на раме. Подключение не составит особых проблем, так как к нему подводится двухжильный кабель и садиться на маркированные клеммы. По конструкции забора и калитки провод укладывается в пластмассовых каналах, а место перехода гибкой связи укладывается в гофре.

Несколько слов о подключении. Монтировать провода гораздо проще, если об установке системы известно ещё на стадии проектирования. Тогда все линии управления и питания аккуратно прячутся внутрь стен, не нарушая эстетичности вида помещения. В противном случае, дабы не штробить стены, кабель прячется в кабель-каналы.

На видео ниже наглядно предоставляется порядок работа по установке и подключению домофонной системы в частном доме:

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

  • корпуса УПК;
  • кнопка разблокировки замка;
  • индикатора вызова;
  • разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

  • при помощи специальных защелок;
  • при помощи отвертки (крестовой/шлицевой).

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-»

Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения

Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
