Самостоятельная сборка устройства
Сначала заготавливают лекала, затем раскладывают их на листе металла и вырезают детали с использованием специальных ножниц. Корпус сворачивают, скрепляют края заклепками. Дальше крепят между собой верхний и нижний конусы, используя для этого кромку первого т.к. она больше и в ней можно вырезать в нескольких местах специальные крепежные надрезы шириной около 1.5 см, а затем загнуть их.
Собрать простой дефлектор несложно но если установке подлежит устройство ротационного типа придется иметь дело со множеством деталей
Перед сборкой в нижнем конусе устанавливают 3 стойки, равномерно распределив их по периметру и используя для этого шпильки с резьбой. Для соединения зонта с диффузором на последнем крепят заклепками петли из металлических полосок. Стойки ввинчивают в петли и для большей надежности выполняют фиксацию гайками.
Далее, выполняют работы по монтажу изготовленного собственноручно дефлектора на дымоход газового или другого типа котла. Собранное устройство помещают на трубу и закрепляют с использованием хомутов, не допуская зазоров. Иногда стык обрабатывают термостойким герметиком.
Особенности подбора
Конструкция колпаков не сложная, но, несмотря на это, покупателям стоит обратить внимание на такие моменты:
- материал, из которого дефлектор изготовлен;
- как работает;
- учесть все особенности прибора.
Так же выбор осуществляется с учетом:
при наличии небольшой тяги или ее полного отсутствия следует выбирать насадки ротационные или в виде флюгера;
приобретая крутящуюся насадку стоит знать, что недорогие устройства работают с применением открытой втулки, которая в зимний период замерзает, рекомендуют обращать внимание на те, что имеют закрытый шарнир;
колпаки в виде буквы Н, прекрасно подойдут для местностей, в которых присутствуют сильные ветра.
Динамические колпаки подходят для всех видов местности, но их необходимо с периодичностью обслуживать.
Установка
Процесс монтажа несложен, но следует помнить, что не все действия осуществляются непосредственно на крыше, так как соединить колпак и основание устройства следует заранее, для удобства. Итак, монтаж состоит:
- из установки прибора на входной парубок и его закрепления на нем, делается это специальным крепежом или болтами. Во втором случае потребуется просверлить входные отверстия для них;
- закрепления хомутами или кронштейнами воронки диффузора;
- размещения колпака на диффузор.
Два последних действия проводятся до установки устройства на вентиляционный ход.
Специалисты в области монтажа подобных конструкции, рекомендуют следовать некоторым советам:
- Устанавливается устройство как на прямую, так и на скатную поверхности крыши, дымоходы и вентиляцию. Выбор места зависит напрямую от цели, для которых будет использоваться.
- Если поверхность скатная, то устанавливать необходимо на самой верхней точке, на плоской перед монтажом учитывают возможную высоту снежного покрова и размещают выше. Рекомендуют устанавливать уровень не менее 18 см.
- Во избежание потерь тепла в холодный период, возможно установить специальные задвижки для жилых помещений и регулируемые воздухозаборы для нежилых объектов.
Устанавливая прибор на дымоход следует помнить, что он автоматически удлиняет его высоту.
Разработка чертежа и самостоятельное изготовление дефлектора
Если вы не боитесь физической работы и знакомы с основами проектирования – сделать дефлектор самостоятельно не составит труда. Начинайте работы с чертежа

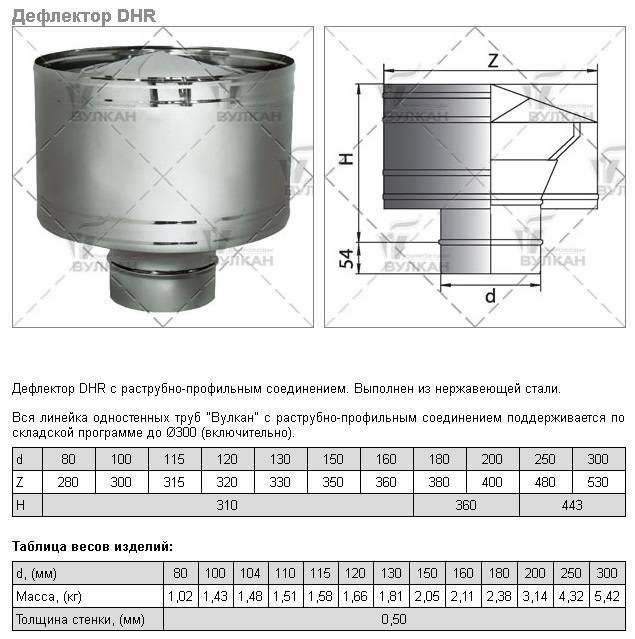

На этом этапе важно знать высоту вентиляционной трубы и отталкиваться от нее. Все необходимые размеры можно найти в таблице
| Внутренний диаметр, мм | 120 | 140 | 200 | 400 | 500 |
| Высота устройства, мм | 144 | 168 | 240 | 480 | 600 |
| Ширина диффузора, мм | 240 | 280 | 400 | 800 | 1000 |
Закончив расчеты и проверьте их правильность. Для этого возьмите лист плотного картона, вырежьте все детали и попробуйте собрать макет турбодефлектора для вентиляции. Если все получилось, то можно приступать к основной работе.
- Используя в качестве лекала вырезанные из картона элементы перенесите размеры на лист жести.
- Ножницами по металлу вырежьте детали будущего дефлектора.
- Пассатижами подогните края заготовок и простучите их киянкой.
- Соберите конус – это будет корпус диффузора, скрепите края заклепками.
- Сделайте отверстия по краям под болты, соедините ими конус и цилиндр.
- Соберите нижний цилиндр и скрепите с уже готовыми элементами.
- Прикрепите соединительные планки к готовому дефлектору и с их помощью закрепите устройство на вентиляционной трубе.
Если ваша вентиляционная система имеет множество поворотов, то лучше не рисковать и купить готовый вытяжной дефлектор. В этом случае вы можете быть уверены в отличном КПД и не бояться за возможные нарушения в работе.

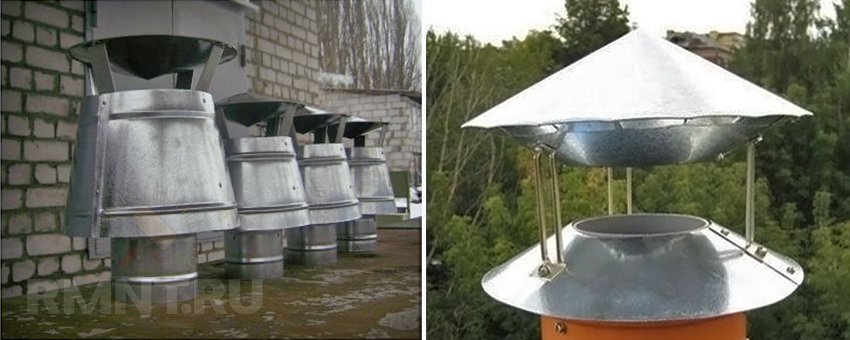

Дефлектор своими руками (Вольперта-Григоровича)
Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.
Для работы потребуется инструмент:
- Линейка, рулетка, маркер, чертёжный набор.
- Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.
- Дрель со сверлами.
Материал:
- Листовой металл 0,3-0,5 мм (оцинковка, нержавейка, алюминий и т. д.).
- Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.
Расчёт размеров дефлектора

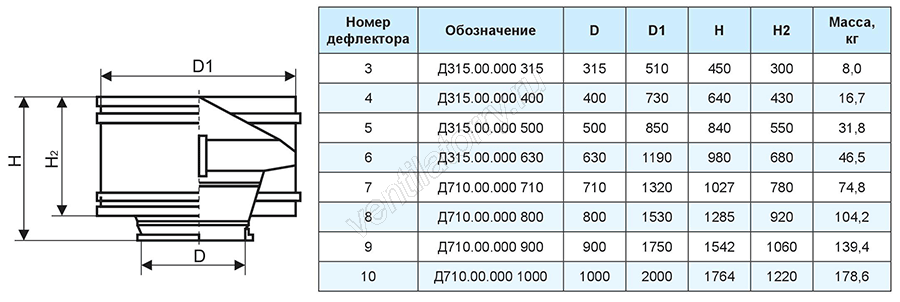

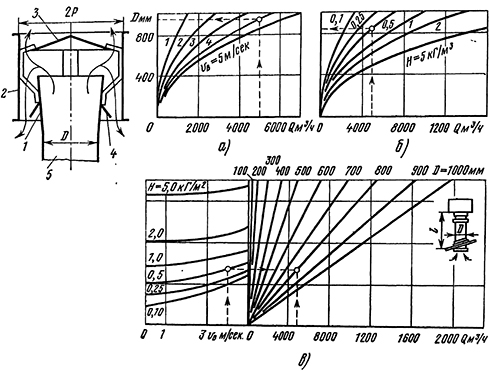

Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

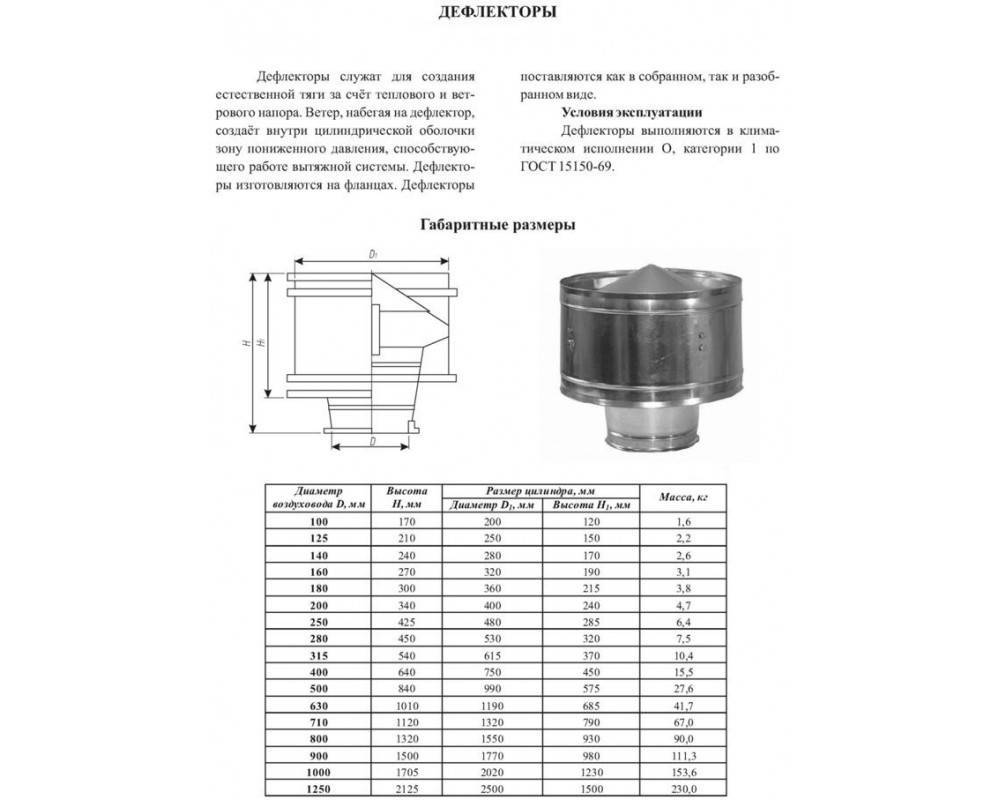

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.
Ход работы

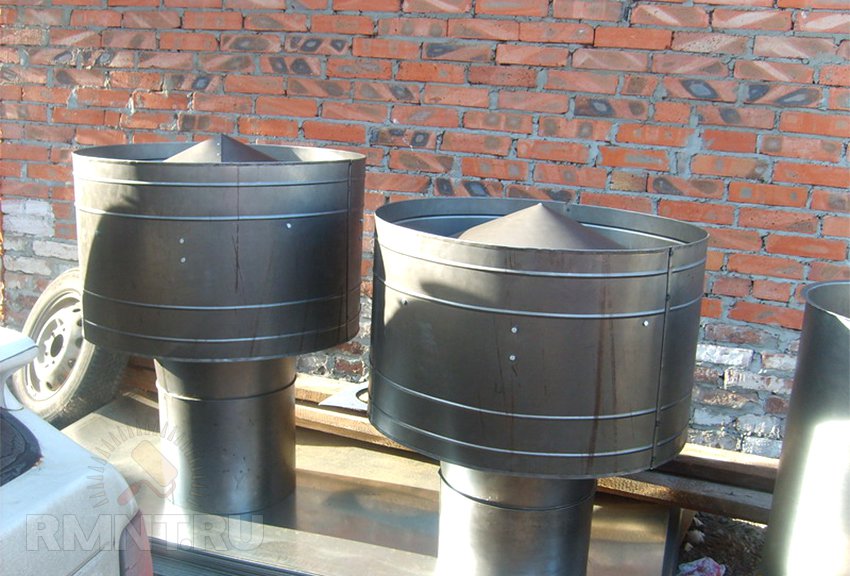

После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:
- Вырезать ножницами по металлу детали.
- Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.
- Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.
- Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.
- Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.

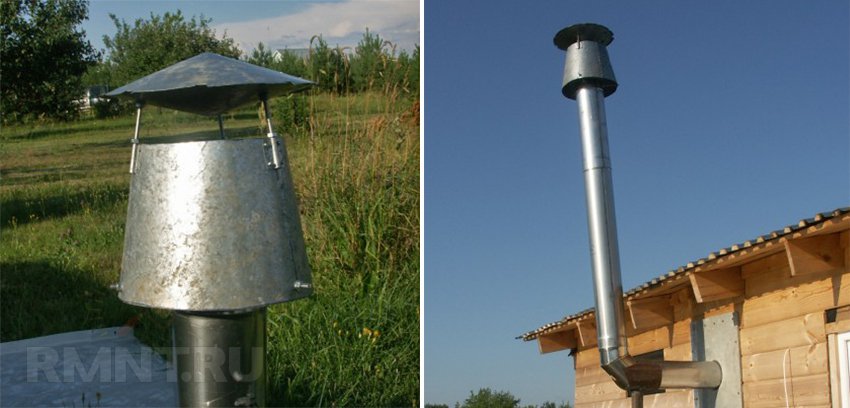

- После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.
Помните, что соединения должны быть надёжными, т. к. дефлектор подвергается значительным ветровым нагрузкам.
Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20-25%, защита кровли от искр. К тому же он заменяет дополнительные 1,5-2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.
Виталий Долбинов, рмнт.ру
Правильно спроектированная вентиляционная система обеспечивает чистый и свежий воздух внутри помещения. Главным условием её эффективной работы является наличие тяги. К сожалению, мусор и пыль, попадающие в каналы, способны нарушить нормальную работу оборудования. Чтобы этого не произошло на вентиляционную трубу необходимо установить дефлектор.
Если дефлектора на вентиляционной трубе нет, то её диаметр будет постепенно уменьшаться. В наибольшей степени этому способствует жир, который скапливается на стенках воздуховода. Именно на него налипает пыль и мусор.
Вентиляционный дефлектор устанавливается на оголовок трубы. На первый взгляд, это защищает каналы от мусора, который может попадать извне. Но не всё так просто. Устройство выполняет целый ряд функций, каждая из которых важна.

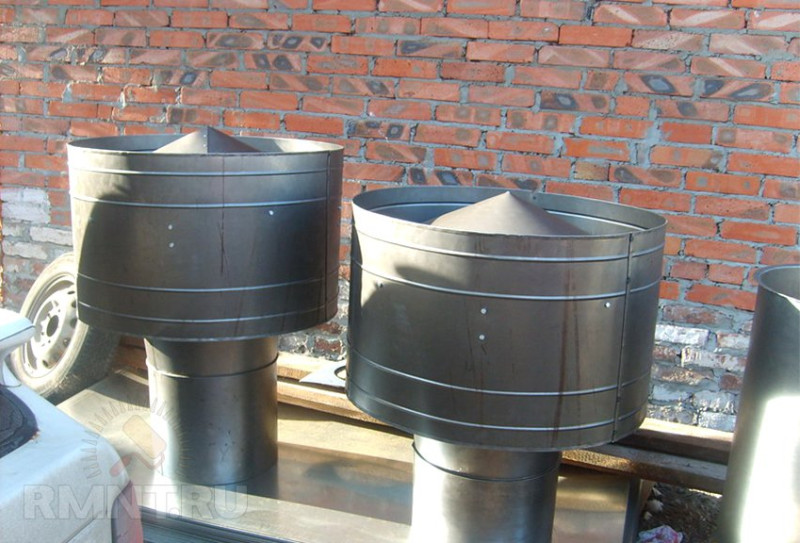

Как самому сделать дефлектор
Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

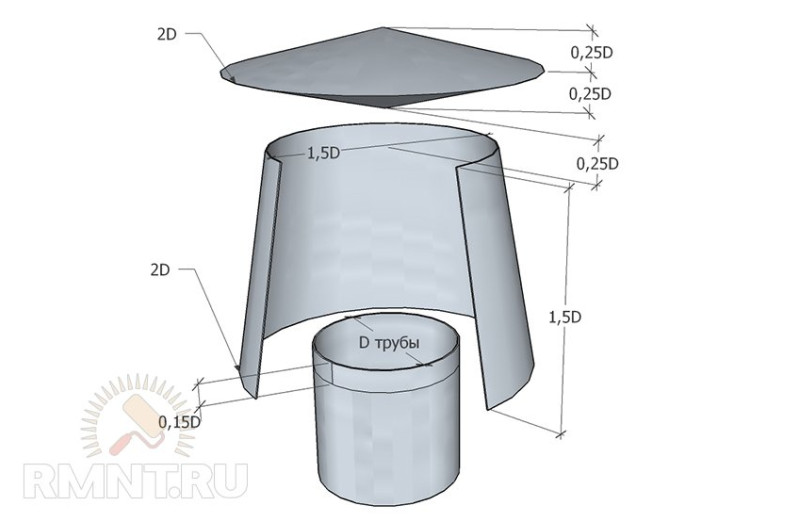

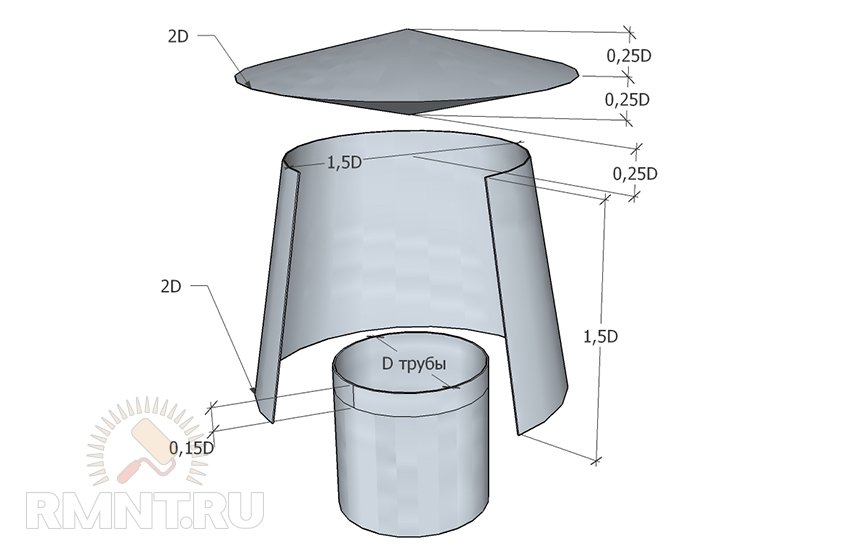

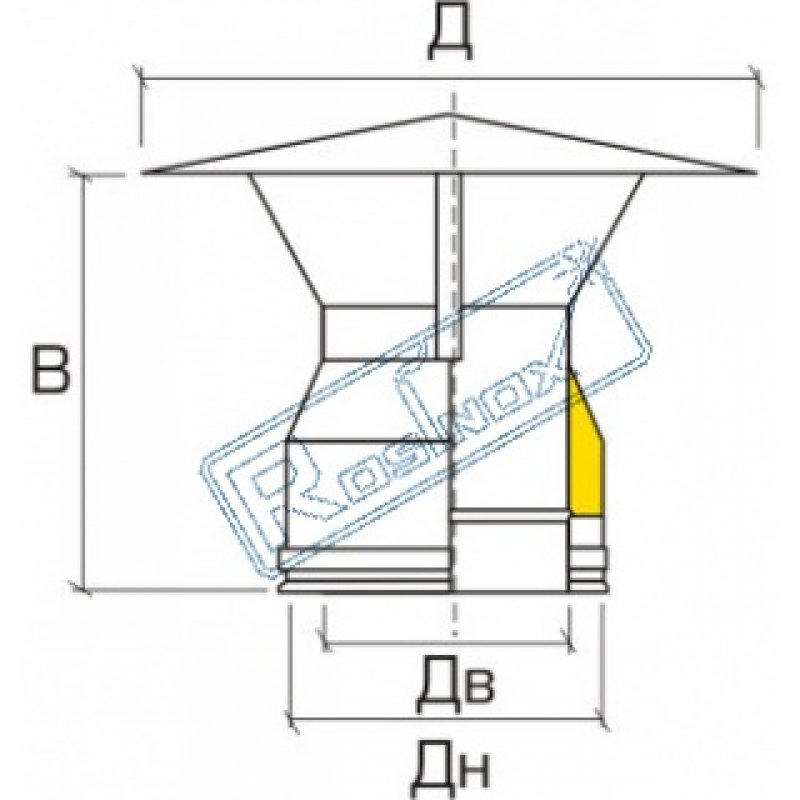

Пример эскиза дефлектора для самостоятельного изготовления
Важно. Для каждого диаметра трубы дымохода необходимо иметь индивидуальные размеры составных частей дефлектора
В сети есть много онлайн-калькуляторов, нет необходимости переписывать и пользоваться сложными формулами. Все размеры даются в зависимости от диаметра круглого дымохода.
Как рассчитать размеры дефлектора
Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.
Выполняют разметку на куске жести, вырезают заготовки
Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.
По краю высверливают отверстия и соединяют корпус заклепками
Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.
На круглых заготовках делают разметку и разрезают по линии
Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.
С помощью заклепок соединяют края выреза
Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.
Из жести нарезают небольшие полоски и сверлят в них отверстия
Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.
Получившиеся тарелки соединяют между собой теми же заклепками
Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.
С помощью полосок крепят тарелки к корпусу
Практический совет. Намного проще позаботиться о прочности конструкции на земле, чем потом подниматься на кровлю для ремонта дефлектора. Несколько раз внимательно проверяйте надежность фиксации элементов во всех местах.
Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.
Готовый дефлектор примеряют на трубу
Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.
Для надежности нижнюю часть конструкции укрепляют хомутом
При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.

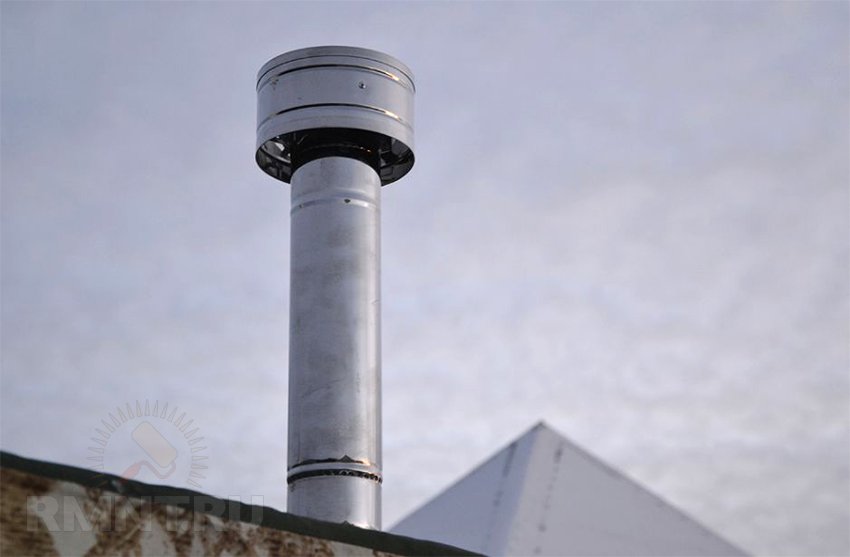

Установка дефлектора на дымоход
Изготовление и установка дефлектора не требует много времени, в отличие от монтажа самого дымохода. Но и дымоход можно сделать самостоятельно, если внимательно изучить все нюансы. Как установить керамическую трубу для дымохода, можно прочитать на нашем сайте.
Плюсы и минусы дефлекторов
Исходя из вышеописанного, можно выделить следующие преимущества использования вентиляционного дефлектора:
- улучшение тяги (или даже ее создание) — значительно увеличивает эффективность работы вентиляционной системы (до 20%).
- защита каналов от попадания пыли, мусора, птиц и жидкости.
Минусы при работе устройства возникают только из-за специфичности ситуации. Например, когда ветер дует строго вертикально, снизу вверх, он попадает под корпус и мешает потоку воздуха нормально выходить из системы вентилирования.
Это, в свою очередь, может стать причиной сбоя в работе всей системы. Конечно, данный эффект можно нивелировать, добавив к конструкции дополнительный конус, но он присутствует не во всех видах устройств.
В местностях, где не бывает сильных ветров, а те, что есть, весьма слабы, возможно возникновение эффекта обратной тяги.
Не все виды вентиляционных дефлекторов защищены от его влияния, ведь для этого требуется дополнительный элемент конструкции, отводящий воздух и увеличивающий его приток.
Еще одним недостатком дефлектора можно назвать необходимость постоянного осмотра и профилактики в холодное время года. Дело в том, что при минусовой температуре на трубах и корпусе нередко намерзают слои льда.
При излишнем обмерзании дефлектора его работоспособность будет снижена, что повлечет заметное ухудшение тяги во всей вентиляции.
Поэтому в такое время года нужно обязательно регулярно осматривать устройство и при необходимости счищать ледяную корку с его поверхности.
Вентиляция в зимнее время
Часто, в зимнее время, пластиковые окна нарушает тот самый необходимый приток воздуха в помещение, необходимый для правильной циркуляции. Если говорить проще, то воздух с улицы должен поступать точно в таком же объеме, в каком выводится из квартиры через вытяжные отверстия кухни и ванной комнаты. Летом, даже при установленных пластиковых стеклопакетах, этого легко добиться за счет проветривания через открытые окна. Но в зимнее время, согласитесь, при минус 20 град. мало кто будет настежь открывать окна для притока свежего воздуха.
Особенности вентиляции
Таким образом, вырисовывается четкая проблема, особенно в квартирах с пластиковыми окнами:
- вентиляция необходима даже в зимний период времени в любой квартире;
- эффективность и постоянная циркуляция воздуха в помещении будет зависеть от воздухообмена: от объемов приточного воздуха и объемов воздуха на выходе из помещения;
- необходимо позаботиться о создании такой вентиляции, которая не вызывает необходимость открывать окна или форточки для поступления в помещение необходимого количества свежего воздуха.
То есть получается, что первоначально следует сделать так, чтобы приточная вентиляция в квартире зимой соответствовала высоким показателям.
В многоэтажных жилых постройках, особенно возведенных еще в советские времена, вся вентиляция помещения сводится к так называемой естественной циркуляции воздуха. В вытяжки, которые находятся в туалете, ванной и кухне происходит отток отработанного воздуха, а непосредственный приток объема свежего уличного воздуха выполняется за счет щелей в окнах, дверях или открытые форточки. О нормальной вентиляции таким способом можно и не говорить, особенно когда установлены стеклопакеты, и естественная вентиляция, устроенная в квартире просто не может обеспечить нужный эффект.

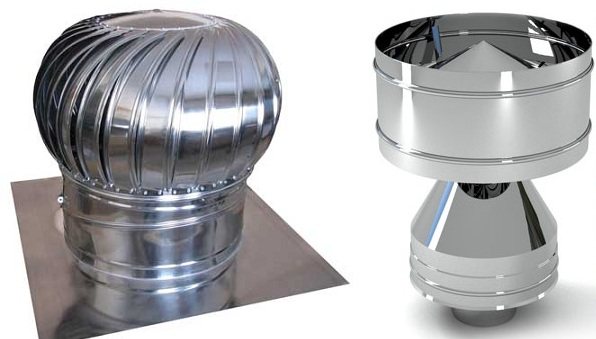

Особенности ротационных и статических дефлекторов

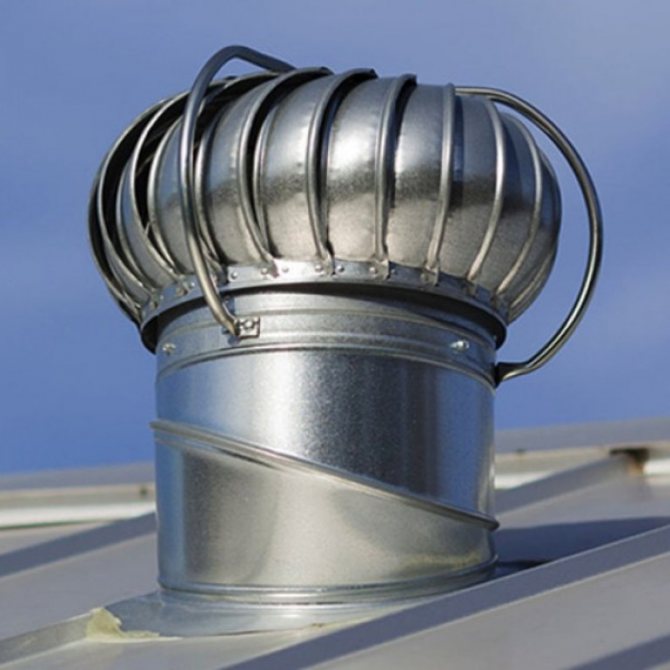

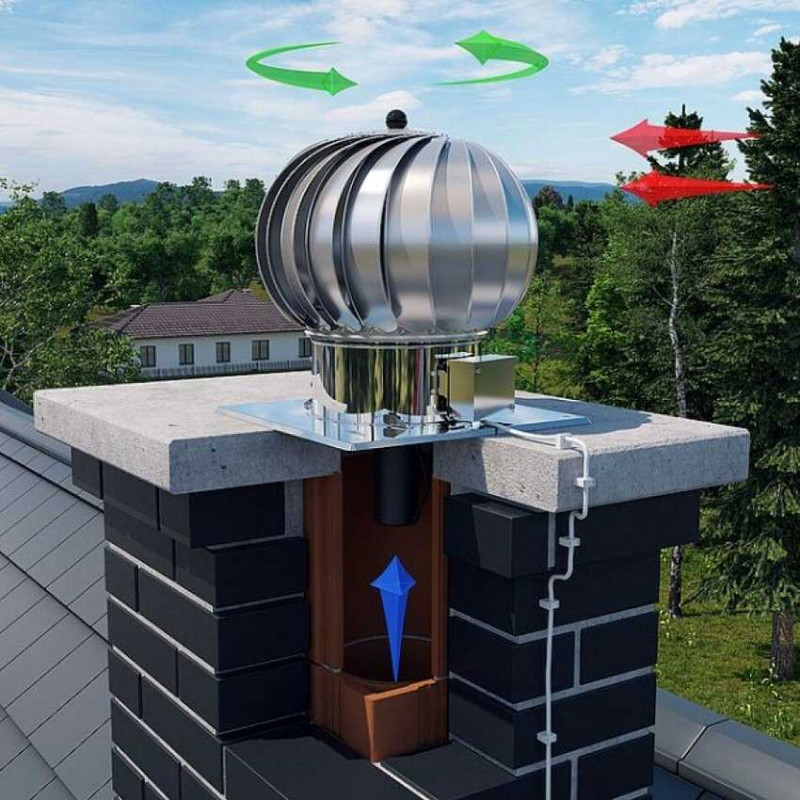

Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.
Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.
Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.
Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.
Из чего состоит дефлектор и какие задачи выполняет
На эффективную работу вентиляционной системы в первую очередь оказывает влияние сила ветра, его направление, а также температура воздуха. Например, летом на улице очень жарко, а из-за того, что воздух нагревается, снижается тяга и, соответственно, сокращается циркуляция воздуха. Чтобы снизить влияние подобных негативных воздействий, устанавливаются такие приборы, как дефлекторы. Использование конструкций считается обязательным при организации дымохода, потому что дефлектор – это в первую очередь прибор, нормализующий работу вентиляционной системы.

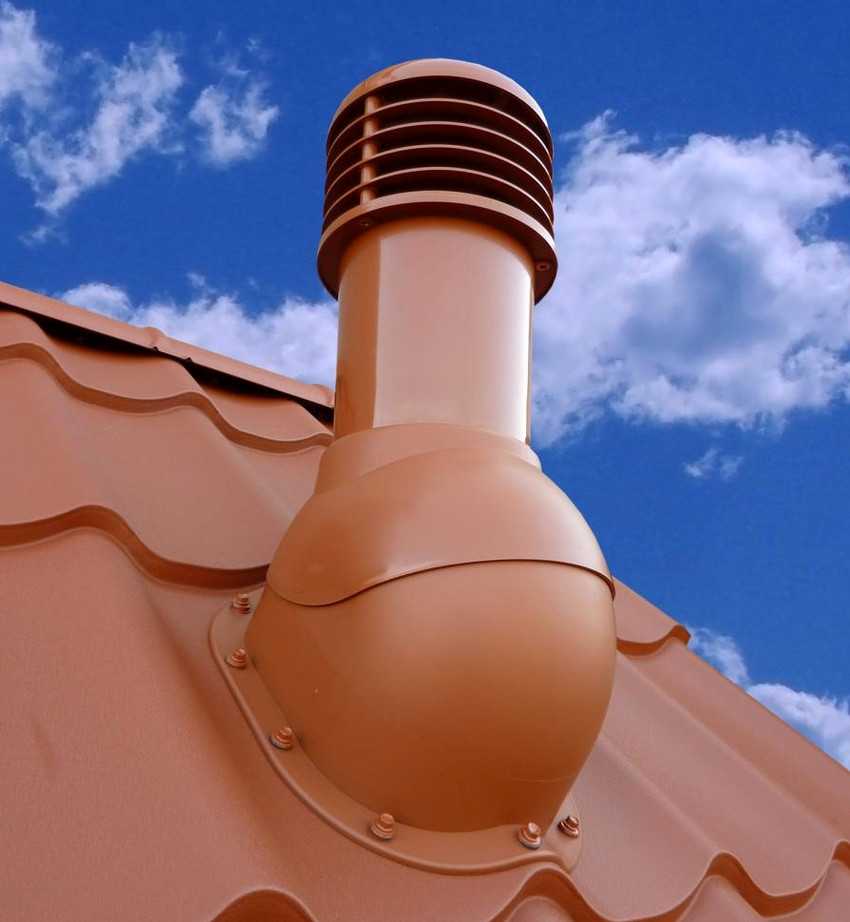

Купол, шар или другая конструкция, которая установлена на крыше и является дефлектором.На заметку! Чтобы понять, что такое дефлектор, следует обратиться к изображениям выходов вентиляционных труб. Именно купол, шар или любая другая конструкция, расположенная на крыше, – это и есть дефлектор. Главная задача прибора – обеспечение нормальной вентиляции разного рода помещений путем использования ветровых нагрузок.
По большому счету дефлектор представляет собой довольно простое устройство, которое раньше использовалось только при оборудовании дымоходов, а сейчас является венцом системы вентиляции. При этом не следует думать, что единственная роль прибора – защитная.
Колпак на дымоход: как выбрать дымник на трубу дымохода (прочитать подробнее)
По сути, дефлекторы – это аэродинамические устройства, снижающие негативное воздействие погодных факторов на работу вентиляции. Функционирование происходит по принципу эффекта Бернулли. Главная задача дефлекторов для вентиляции – обеспечение лучшей тяги внутри системы путем регулирования воздушного потока.
Именно поэтому приборы устанавливаются в самой верхней точке трубы. Увидеть приспособления можно на большинстве гаражей, которые увенчаны трубами, выходящими из подвалов или цокольных этажей. Помимо этого, дефлекторы располагаются практически повсеместно на крышах домов.
Основная задача дефлекторов – это обеспечение лучшей тяги внутри системы вентиляции.
Предназначение
Итак, дефлектор цаги предназначен для увеличения тяги дымоходной или вентиляционной системы. Принцип действия его следующий: из законов физики известно, что более нагретый воздух легче, чем холодный. Если воздух нагревается снизу, то сверху на него начинает давить непрогретый, так как его масса больше, соответственно, теплый поток поднимается вверх. На этом основана обычная дымоходная система, то есть дым, как более нагретый воздух, самотеком поднимается вверх. Однако ему препятствует более холодный воздух, так как дымоход является замкнутой системой. Так вот, чтобы уменьшить это давление холодного воздуха, то есть снизить противодействие, устанавливается дефлектор, который рассекает воздушный поток, устанавливая тем самым над дымоходной или вентиляционной трубой область низкого давления (область разряжения). Это, естественно, усиливает тягу.
Дефлектор цаги
Усиление тяги способствует тому, что кпд того устройства, которое лежит в основе, например, если мы рассматриваем дымоход, то это может быть печь, увеличивается на 20 процентов. Это означает, что процесс горения будет гораздо лучшим без использования дополнительного количества горючих веществ.
Из всего этого можно сделать вывод, что дефлектор цаги предназначен только для увеличения тяги. Однако есть особая группа подобных устройств. Речь идет о ротационных изделиях. Суть их заключается в том, что центральная часть вращается, что создает еще большую разреженность воздуха вокруг, соответственно, и тяга увеличивается.
Такие дефлекторы служат еще и для принудительной вентиляции, отвода газов и паров из помещения.
Устройство и принцип действия дефлектора
Чтобы понять конструкцию дефлектора для вентиляции, необходимо разобраться с принципом его работы.
Он основывается на законе Бернулли, а точнее, на одном из его эффектов, когда воздух становится более разреженным, двигаясь по трубе, сечение которой изменяется. И чем быстрее будет двигаться поток, тем сильнее будет эффект разрежения.
Вентиляционный дефлектор устанавливается на трубу (верхнюю точку вытяжного канала). Там он наилучшим образом обеспечивает увеличение тяги, создавая область пониженного давления (с разреженным воздухом) прямо на выходе из трубы.
Потоки ветра будут постоянно обдувать вентиляционную трубу, помогая понижать давление воздуха в зоне дефлектора практически до вакуума.
Конструкция устройства довольно простая. Состоит он всего из нескольких основных частей:
- диффузор — отвечает за повышение давления у оголовка трубы. Выглядит он как усеченный конус, укрепленный на трубе своей узкой частью (в стандартном варианте). От его работы зависит разница давлений, увеличивающая вентиляционную тягу;
- зонт (колпак) — защитная часть дефлектора. Она предотвращает попадание в устройство влаги, пыли и частиц мусора;
- корпус дефлектора. Его форма такова, чтобы рассекать потоки ветра для максимально возможного разрежения воздуха и создания разницы давлений.
В разных видах устройства могут быть установлены дополнительные детали. Например, в вентиляционном дефлекторе Григоровича устанавливается такой элемент, как обратный конус.
Несмотря на то что есть различные виды дефлекторов, все они работают по одному принципу. Некоторые из них хоть и дают дополнительный эффект (тот же «принцип аэрографа»), но эти улучшения не принципиальны.
Работа будет зависеть от правильного подбора устройства, а также от вида и состояния самой вентиляционной шахты.
Например, максимальная эффективность достигается при установке конструкции на вентиляционные шахты с большим количеством горизонтальных участков и различных изгибов.
Коэффициент полезного действия вентиляции за счет дефлектора может быть увеличен на целых 20%!
Изготавливаются аэродинамические устройства в основном из нержавеющей стали, ведь они все время должны находиться снаружи, на открытом воздухе.
Чуть реже можно найти керамические вентиляционные дефлекторы. Также в магазинах можно встретить и пластиковые устройства.
Достоинства и недостатки
Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:
- надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
- значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
- предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
- возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.
Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.
Какой дефлектор выбрать
Если вы хотите установить колпак – усилитель тяги с минимальными затратами и не обслуживать изделие в процессе эксплуатации, рекомендуем остановиться на статичных моделях – дефлекторе Волпера либо ЦАГИ. Последний вариант предпочтительнее для собственноручного изготовления.
Рекомендации по выбору различных дефлекторов:
- При недостатке либо отсутствии тяги лучше ставить динамические версии колпаков – ротационный или флюгер.
- Покупая вращающуюся насадку, не гонитесь за дешевизной. В недорогих изделиях применен открытый шарнир – обычная втулка, которая замерзнет зимой. Подбирайте флюгер или турбодефлектор с закрытым подшипником.
- Н-образный колпак пригодится в местности с постоянными сильными ветрами. В остальных случаях лучше брать ЦАГИ.
Дефлекторы Astato приобретайте по желанию – усилитель будет работать в любых условиях. Но помните: движущиеся части насадки нужно периодически обслуживать.
Конструктивное исполнение дефлектора
Дефлектор предотвращает попадание прямого воздушного потока в дымоход.
В стандартном исполнении он состоит из 3 частей:
- Верхнего цилиндра (диффузора), расширенного внизу. Его крепят к нижней части с использованием специальных стоек.
- Нижнего стакана из металла, керамики или асбоцемента.
- Колпака в виде конусообразного зонтика.
Верхняя часть и нижний цилиндр оснащены кольцевыми отбоями, отклоняющими воздушный поток. В некоторых моделях верхний элемент отсутствует. Тогда на трубу устанавливают нижний цилиндр, дальше идет диффузор и колпаки — прямой и обратный.
Работает прибор по простому принципу:
- стенки цилиндра, расположенного вверху, принимают на себя ветровой удар и направляют воздушный поток в обход;
- за счет скольжения по поверхности отдельных воздушных струй и их подъема кверху, происходит подсос газов, идущих из дымохода.
Тяга усиливается при любом направлении ветра, кроме горизонтального. В последнем случае происходит образование воздушных завихрений внутри устройства, отрезающих пути выхода дыма. Этот существенный недостаток устраняют путем добавления дополнительного элемента — обратного конуса.

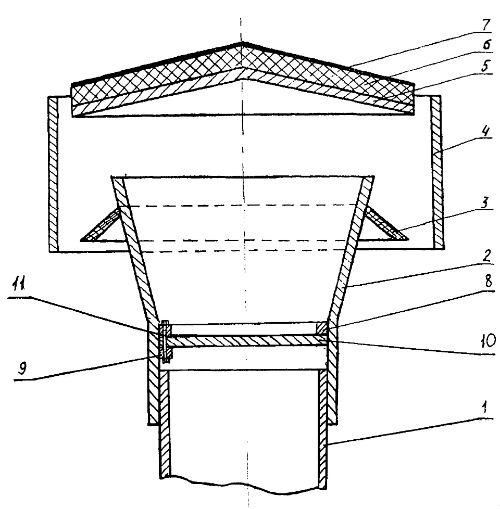

Конструктивно дефлектор состоит из диффузора (2) с обрамлением (3), установленного на трубу (1). Эти элементы расположены в обечайке (4). Над диффузором находится зонт (5) с теплоизоляцией (6) и экраном (7). Сменный фильтр (10) установлен на опорах (9) и закреплен болтами (11)
Обратный конус устанавливают ниже колпака. Задача дефлектора — обеспечение вывода наружу воздушных потоков путем их дробления.

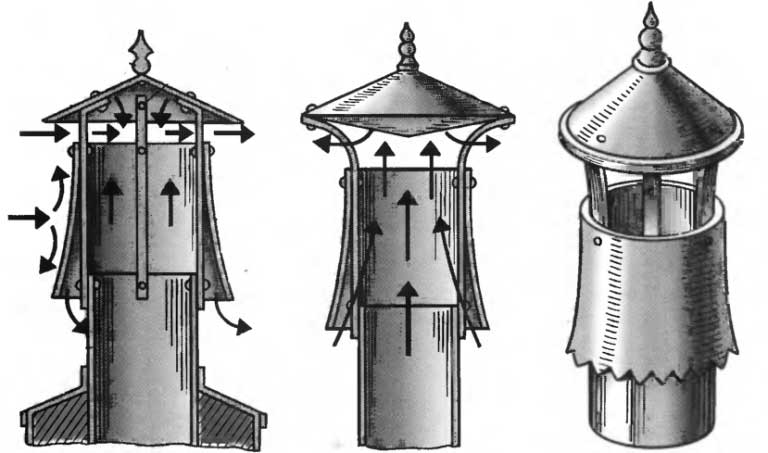

Принцип работы и разновидности дефлекторов
Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.
Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.
ЦАГИ
— разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).
Дефлектор Ханженкова.
Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.
Дефлектор Вольперта-Григоровича.
Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.
Поворотный дефлектор
(«Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.
«Дефлектор-капюшон» на видео
Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.
Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов
Европейские и американские нормы воздухообмена
На некоторых объектах возникает курьезная ситуация, когда заказчик ради улучшения вентиляции просит провести расчёт вентиляции, используя европейские и американские нормы воздухообмена. На самом деле российские требования жёстче зарубежных. Нормы воздухообмена некоторых стран предписывают подавать гораздо меньше свежего воздуха на одного человека — вплоть до 15 м3/ч, что в 4 раза ниже российских требований, и соответствует заметно менее комфортным параметрам микроклимата.
Кроме того, встречаются случаи бездумного перевода на русский язык европейских и американских норм по строительству и устройству инженерных систем с последующим возведением их в ранг российских государственных стандартов. Безусловно, у зарубежных коллег есть чему поучиться, и имеет смысл перенять некоторый опыт. Но копирование норм без оглядки на климатические особенности нашей страны, разницу в архитектуре и другие факторы несёт в себе больше риска, чем пользы.
Что такое дефлектор?
Сильный ветер способен нарушить стабильную работу газового котла. В таких условиях часто срабатывает автоматика и котел отключается. Продукты сгорания от газового котла при неэффективном их отводе предоставляют угрозу не только здоровью, но и жизни людей.
Чтобы усилить тягу путем оптимизации воздушных потоков используют стабилизаторы тяги или дефлекторы. В переводе его название звучит как отражатель, отклоняющее устройство. В его работе применен эффект Бернулли, основанный на понижении давления во время обтекания препятствия воздушным потоком. Он отклоняет воздушные массы, увеличивая силу главного потока дымохода.
Дымоход газового котла, оснащенный дефлектором, не будет затухать при сильных порывах ветра. Конструкция становится более эффективной, т.к. сила тяги увеличивается до 20%
Усилитель тяги эффективно функционирует при любой силе ветра и даже во время сильных порывов, при его наличии, не произойдет опрокидывание тяги. Но при полном безветрии это аэродинамическое устройство выполняет роль зонта и практически бездействует, а иногда и уменьшает тягу. По этой причине многие специалисты не советуют устанавливать дефлекторы на газовые дымоходы.
Несмотря на повышенные требования для дефлектора, устанавливаемого на дымоход газового котла, в отдельных случаях это единственное решение проблемы. Если это устройство не заложено в проект, нужно обязательно согласовать его установку с газовщиками. Только выполнив это условие, можно приступать к монтажу дефлектора.
По специфике устройства и связанным с этим принципом действия дефлекторы подразделяются на следующие разновидности:
Галерея изображений
Фото из

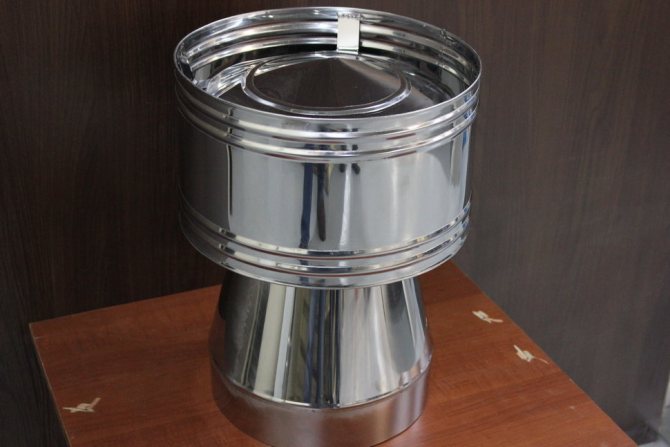

Традиционный дефлектор в виде зонта
Н-образные дефлекторные устройства
Дефлектор-флюгер с эффектом паруса

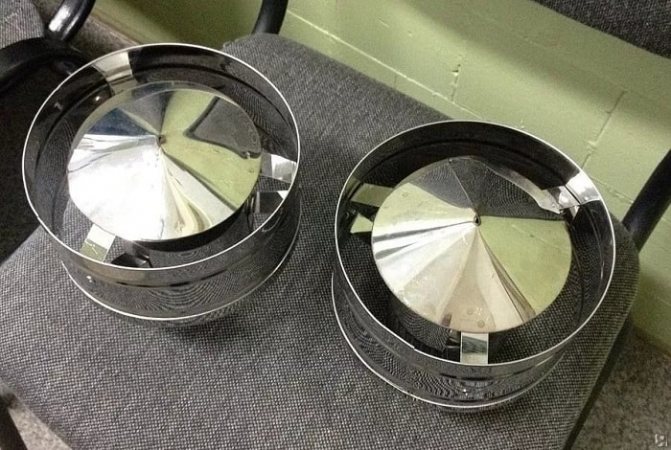

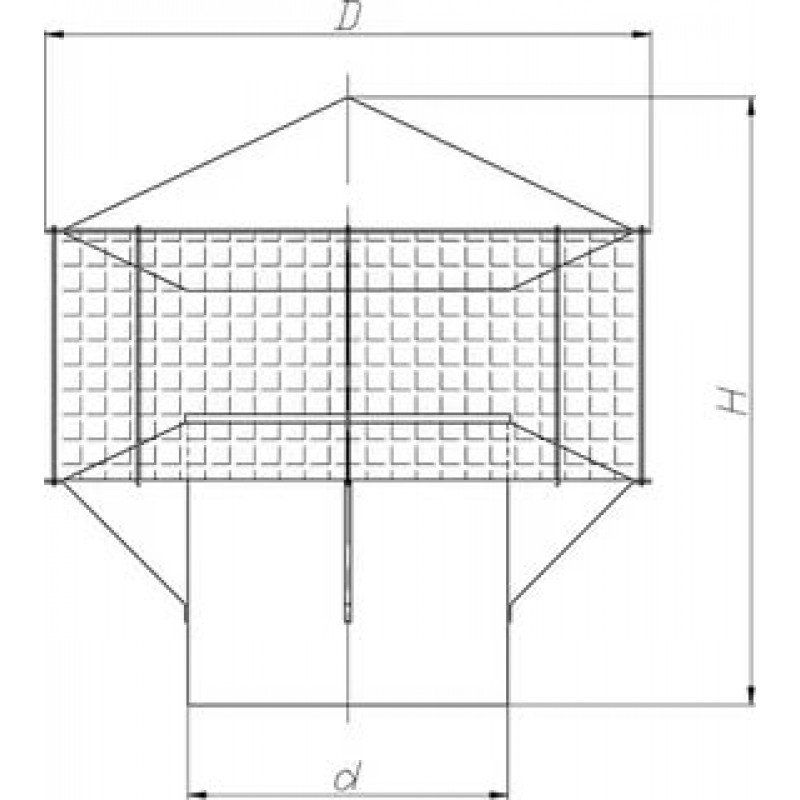

Модель с применением искрогасителя
