Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

  1. Установить режим в позицию ACV или DCV в предполагаемом интервале.
  2. Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
  3. Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
  4. Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

  1. Установить режим Ω, выбрав максимальный диапазон.
  2. Щупы вставить в соответствующие коннекторы.
  3. Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
  4. Концы проводников набросить на контакты исследуемого объекта.
  5. На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

  1. Установить режим
  2. Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
  3. Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

  1. Выставить режим Fcx.
  2. К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
  3. Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

  1. Установить режим прозвонки (значок «звуковой микшер»).
  2. Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

  1. Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
  2. Приблизить условный спай к точке, в которой нужно найти температуру.
  3. На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Популярные модели мультиметров

Условно все производимые устройства этого типа можно разделить на группы по:

  1. применение – домашнее, «и при необходимости», относительно постоянное для ремонта и проверки электрооборудования и сетей, профессиональное;
  2. виду – портативный и стационарный. Последние, как правило, профессиональные или полупрофессиональные;
  3. объем задач – только самые простые измерения, расширенный функционал без специальных настроек, расширенные функции с возможностью настройки;
  4. точность измерения – достаточна для домашних задач или профессионального использования;
  5. цена. Стоимость устройств колеблется от сотен рублей до тысяч, в зависимости от возможностей, качества и популярности производителя.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как измерить утечку тока в автомобиле мультиметром

Рассмотрим, как измерить утечку тока в автомобиле с помощью мультиметра. Предварительно отключите всю электронику и достаньте ключ из замка зажигания. Далее необходимо скинуть минусовую клемму с аккумулятора (плюсовую оставить без изменений). Выставляем мультиметр в режим измерения постоянного тока 10 А. Не забываем переставить красный провод в соответствующий разъем (верхний, соответствующий 10 А). Один щуп подключаем к клемме на отсоединенном проводе, а второй непосредственно к минусу аккумулятора.

Немного подождав, пока значения перестанут прыгать, вы увидите требуемое значение утечки тока в вашем автомобиле.

Какое значение утечки является допустимым

  • Минимально допустимым значением является 15 мА;
  • Максимальное же значение утечки тока в автомобиле составляет 70 мА.

Если максимальное значение у вас превышено, то необходимо переходить к поиску утечки. Утечку могут создавать любые электрические приборы автомобиля.

Основной принцип поиска – поочередное вытаскивание предохранителей и сверка значений утечки. Если вы сняли предохранитель и значение утечки на приборе не изменилось, то значит с прибором, за который отвечает данный предохранитель все нормально. А если после снятия значение начало прыгать, то с соответствующим прибором что-то не так.

Механизм эксплуатации тестеров напряжения

Современными производителями в набор рабочих функций добавляются:

  1. Измерение емкости современных конденсаторов.
  2. Частота электрического тока.
  3. Прозвонка диодов.
  4. Звуковой пробник.
  5. Измерение температуры.
  6. Измерение рабочих параметров современных транзисторов.

Примечание! При таком большом наборе рабочих функций у пользователей появляется вопрос о правильном использовании современного мультиметра.

Функциональные особенности

Современный тестер сетевого напряжения оснащен магнитным указателем и специальными шкалами для выполнения измерения. Значения величин таких шкал являются подписанными.

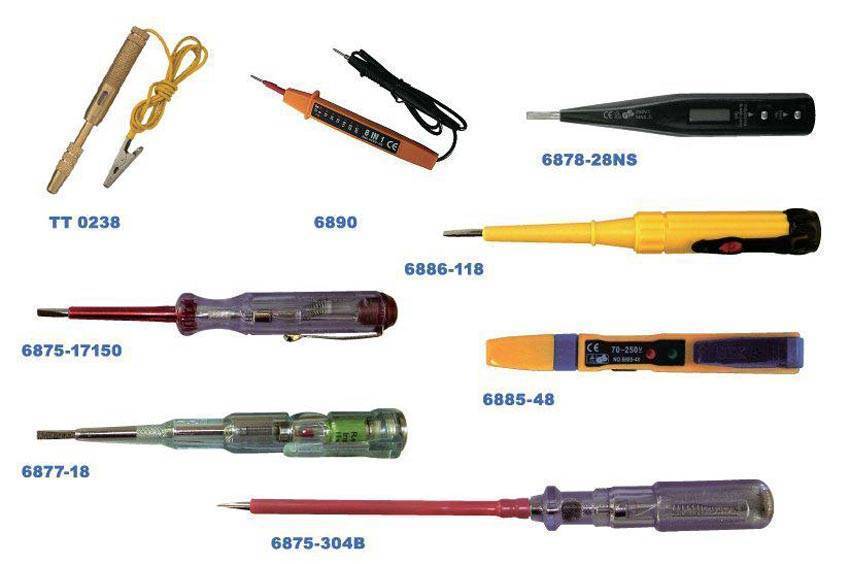

Тестер отвертки

Прибор приобретается покупателями из-за своей доступной стоимости даже несмотря на некоторые присутствующие недостатки:

  1. Для точной правильной настройки прибора используется подстроечный резистор для выставления стрелки именно на ноль.
  2. Цифровой тестер оснащен жидкокристаллическим высококачественным дисплеем для отображения результатов полученных измерений силы тока.

Виды подстроечных резисторов
Обратите внимание! В предыдущих моделях, не оснащенных дисплеем, необходимый результат отображался светодиодами.

Преимущества использования тестера

  1. Выдача результата с высокой точностью.
  2. Простое использование прибора без необходимости специальных знаний для перевода полученных величин.
  3. Наличие температурного датчика и измерителя частоты.
  4. Анимированная специальная шкала для измерения колебаний.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопкиФункции
Range/DeleteПереключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
StoreСохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
RecallПросмотр данных из памяти.
Max/MinПри однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
HoldОдноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
RelВключает режим замера относительных значений.
Hz%Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Что такое мультиметр

Мультиметр

Это особенный прибор, предназначенный для измерения нескольких величин (причём, не всегда электрических). Большинство современных мультиметров изготовлены с применением элементов дискретной электроники, поэтому они относятся к цифровым (digital) приборам.

Одной из особенностей таких приборов является использование для индикации измеряемой величины цифрового табло в виде ЖКИ-дисплея; у аналоговых приборов применяется стрелочная индикация.

Мультиметром называется электрический измерительный прибор, сочетающий в себе функции нескольких приборов:

  • вольтметра
  • амперметра
  • омметра
  • и т.д.

Часто мультиметр снабжается дополнительными функциями. Все они (даже те, которые не относятся к измерениям электрических величин), так или иначе связаны с преобразованием электрической энергии.

Собственно, в этом нет ничего удивительного, мультиметр способен фиксировать только электрические величины и измерить т уже температуру напрямую он не в состоянии.

Модели мультиметров

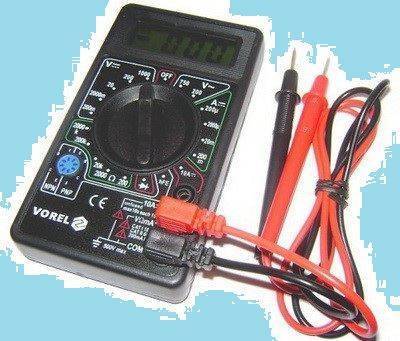

Рассматриваемая серия мультиметров DT-8ХХ кроме стандартных для этих приборов измерений токов, напряжений и сопротивлений также может осуществлять следующие операции:

  • проводить «прозвонку» цепей (все модели)
  • делать ту же самую операцию со звуковой индикацией (DT-832 и DT-383)
  • измерять температуру окружающей среды или какого-нибудь объекта посредством термопары (DT-838)
  • определять параметры биполярных транзисторов (обоих, p-n-p и n-p-n типов) – все модели
  • выступать в качестве генератора прямоугольных импульсов (DT-832)

Также существуют компактные мультиметры, относящиеся к другим сериям, имеющие меньшие габариты и массу. Такой прибор можно легко разместить в небольшой сумке или даже в кармане одежды.

Разные варианты мультиметров

Функционал миниатюрного прибора полностью соответствует функционалу прибора стандартного размера. Такие приборы удобны в качестве мобильных измерительных устройств, их можно носить с собой для проведения измерений вне помещения.

К недостаткам такого прибора можно отнести разве что его меньшую механическую прочность, поскольку по всем остальным параметрам (в том числе и по точности измерений) он нисколько не уступает мультиметру стандартного размера. Также недостатком может являться меньшее время работы прибора, но только в том случае, если используются различные источники питания.

Традиционно для питания мультиметра используется элемент типоразмера 6F22 или «Крона». Однако, в миниатюрных мультиметрах могут применяться и элементы питания типа ААА, обладающие меньшей ёмкостью.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения.
Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам

Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание.
При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры. Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя.
При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается

Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

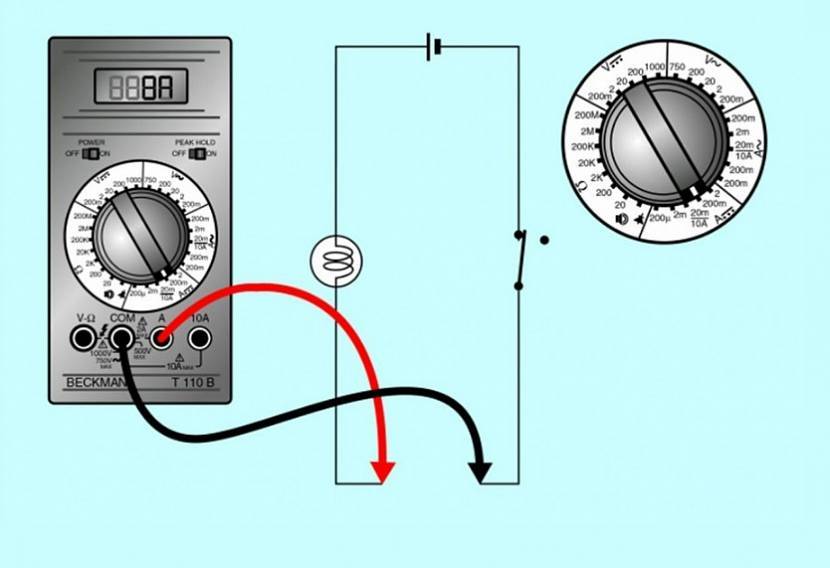

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки

Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Классификация мультиметров

Все тестовые устройства делятся на цифровые (здесь и далее в статье речь пойдет только о цифровых мультиметрах) и аналоговые. Последние иначе называются наконечниками стрел по сравнению со временем предыдущего изобретения и менее совершенными.

Различия между устройствами заключаются не столько в особенностях информационного дисплея – аналоговый диск на аналоговом дисплее и жидкокристаллический на цифровом – но также в функциональности и практичности работы.

С большим удобством отслеживания небольших изменений измеряемого параметра (например, сетевого напряжения) аналоговый мультиметр имеет большую погрешность измерения

Кроме того, что очень важно при работе в неудобных условиях, тестер указателя должен оставаться неподвижным (чтобы избежать колебаний стрелок), а цифровой тестер – нет

Как можно использовать мультиметр

С помощью мультитестера можно измерить батарейку

Мультиметр – это профессиональный инструмент, использующийся для измерения характеристик электронных компонентов, проверки напряжения и силы тока, поиска короткого замыкания. Они используются в промышленности, электротехнике, при проведении ремонтных работ. В настоящее время преимущественно используются цифровые мультитестеры, с них мы и начнем.

С помощью мультитестера можно измерить батарейку или аккумулятор от телефона, определить полярность светодиода, измерить ток и напряжение в розетке. Мультиметр имеет несколько режимов работы, которые включаются для проверки того или иного параметра.

Управление мультиметром

Наиболее распространенный вариант интерфейса устройства можно рассмотреть на примере модели dt 830. Он представляет собой прямоугольный корпус с дисплеем и ручкой, переключающей режимы. В комплекте также идут два щупа – красного и черного цвета, при помощи которых и производится измерение. Они подсоединяются к нужному компоненту. На экране высвечивается измеренная величина.

Положения переключателя разделены на блоки. К ним относятся:

  • выключатель прибора On/Off;
  • вольтметр для измерения постоянного напряжения DCV (измеряется от 200 милливольт до 1000 В);
  • вольтметр для измерения переменного напряжения ACV (от 100 до 750 В);
  • амперметр DCA (диапазоны – от 0 до 200 мкА, 2000 мкА, от 0 до 20 мА, 200 мА;
  • участок амперметра для измерения больших постоянных токов 10 А;
  • измерение транзисторов hFe (для подключения транзисторов есть специальные разъемы с буквами Е – эмиттер, В – база, С – коллектор);
  • блок проверки диодов;
  • проверка сопротивления Ом (от 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм).

В более поздних моделях есть возможность определения температуры и звуковая прозвонка цепи.

Питание

Питание осуществляется от батарейки. По разъему для включения можно судить о качестве сборки. В надежном и качественном устройстве подключение батарейки происходит через разъемы для кроны. Дешевые мультиметры оснащаются обычными пружинами.

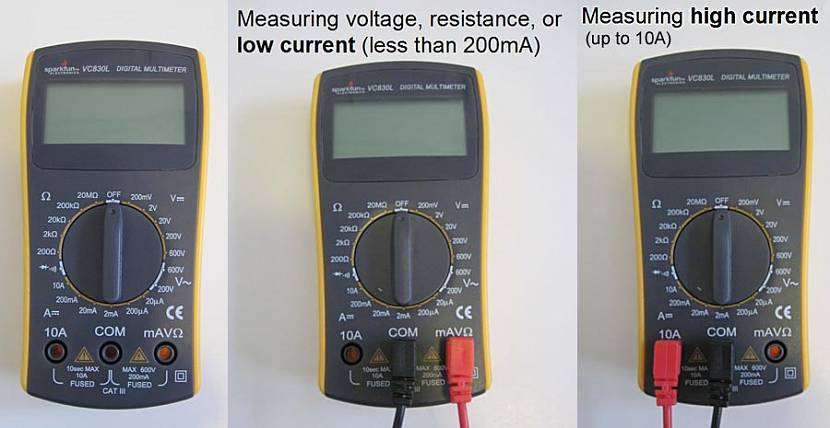

Для подключения щупов есть несколько разъемов. Выбор нужного зависит от проверяемой величины. Если подключить провода неправильно, тестер может перегореть. Черный щуп устанавливается в разъем COM (общий), красный – в другой нужный выход. При необходимости щупы можно заменить на более качественные.

Мультиметры классифицируются по точности измерений. Самыми простыми являются устройства с разрядностью 2,5 – они дают точность в 10%. В настоящее время самыми используемыми считаются мутильтестеры с точностью измерения 1%.

Купить мультиметр

В любом магазине с электрикой можно без труда найти с десяток разных моделей тестеров. Приведем несколько ссылок на неплохие модели разных ценовых диапазонов на всем известном сайте.

Проверка силы тока

Посмотрим, как пользоваться тестером для того, чтобы узнать силу тока:

Всунуть разъём красного цвета в гнездо с маркировкой «mA» («VΩmA»), чёрного цвета – в «COM» (для проверки силы тока, значение которого не превышает 10 Ампер). Чтобы проверить ток, показатель которого колеблется от 200 миллиампер до 10 ампер, следует поставить красный электрощуп в разъём «10А».


Разные положения буров для определения маленькой и большой силы токаИсточник www.sciencebuddies.org

  • Поставить выключатель на деление «А~» для проверки значения переменного тока или на «А-» для проверки силы постоянного электрического тока.
  • Поставить диапазон измерений таким, чтобы он был больше предполагаемой силы тока, но не намного.
  • Подключить нагрузку (например, лампочку накаливания с патроном) в собираемую электроцепь от розетки до мультиметра.
  • Прикрепить кусок провода к цоколю лампы, другим концом – к щупу.
  • Взять ещё один провод и прицепить его по схеме «цоколь лампы – электрическая розетка».
  • Красный щуп (его свободный конец) необходимо установить на «+» измеряемого объекта, а чёрным нужно коснуться следующего элемента цепи (проволочки, идущей от «нагрузки», то есть от лампочки).


Схема подключения мультиметра с «нагрузкой»Источник electrikmaster.ru

Для определения величины потребляемого переменного тока (например, для какого-либо бытового прибора) также может быть использован мультиметр. После установки выключателя на значок постоянного тока («А-»), следует расставить щупы так: для большого тока – крайнее левое положение (отметка «10А»), для небольшой силы тока – среднее положение (отметка «VΩmA»).

Выставив диапазон измерений, примерно соответствующий току, но немного больший, можно приступать к следующему этапу, не забывая, что прибор можно включать только в разрыв цепи (как в предыдущем примере).

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
