Как самостоятельно заменить розетку в квартире

Монтаж новой розетки

Все операции производятся в обратной последовательности, но уже с новой розеткой

Перед установкой надо обратить внимание на провод – если в старой розетке был плохой контакт, то жила могла нагреваться во время эксплуатации – если изоляция утратила пластичность, то как минимум требуется ее убрать, а сверху жилы надеть кембрик, термоусадочную пленку или замотать изолентой

Если провод алюминиевый, то при частых перегревах он становится хрупким и возможен излом самой жилы – в таком случае придется ее наращивать.

Когда замазка вокруг подрозетника застынет и с проводом все в порядке, то можно переходить к дальнейшему монтажу.

Закрепление проводов

Хорошим тоном среди электриков считается «вешать» фазу на правую, а ноль на левую клемму розетки, если стоять к ней лицом. Если прикрутить провода наоборот, то ничего не случится. Жилы зачищаются, вставляются в клеммы и затягиваются в креплениях. Правильной считается такая зачистка жилы, когда ее внутренний провод выглядывает из клеммы не больше чем на 2-3 мм.

Перед закреплением провода надо проверить, чтобы все клеммы были сухими и чистыми. Следует проследить чтобы был хороший контакт между оголенной частью провода и розеткой, а также чтобы болт был крепко затянут. В противном случае со временем контакт начнет перегреваться и провод может отгореть.

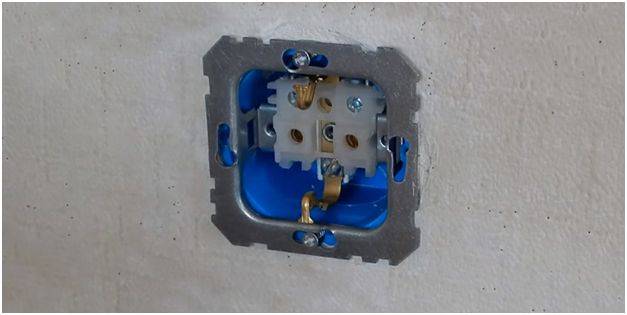

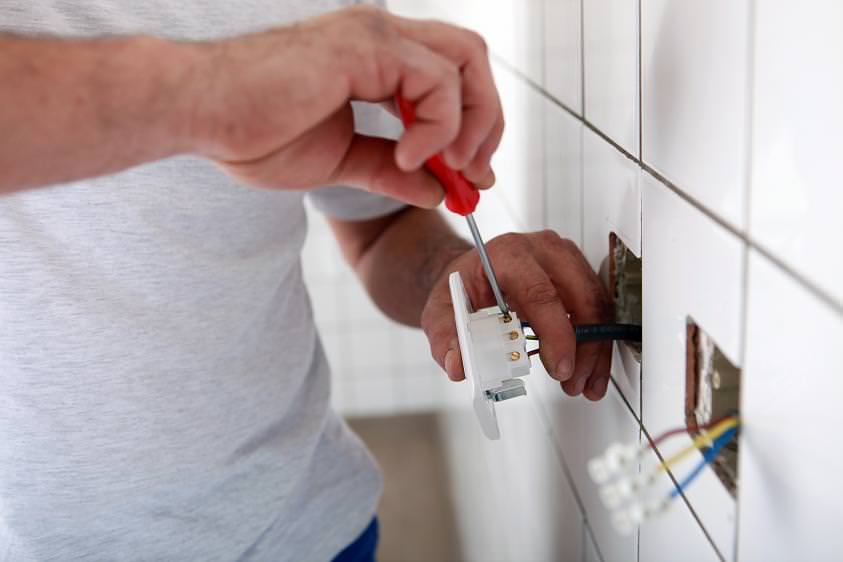

Установка розетки в подрозетник

В зависимости от типа розетки, крепиться она будет распорными лапками, болтовыми соединениями или дюбелями. Когда она заводится внутрь подрозетника, то надо придерживать распорные лапки, так как они в свободном состоянии свободно шатаются и иногда мешают розетке полностью зайти в монтажное отверстие.

Чтобы этого не происходило, они фиксируются обычной канцелярской резинкой, которая удержит их в прижатом к розетке положении, но не будет мешать ее закреплению в подрозетнике.

Дополнительно можно закрепить розетку болтами, только надо следить чтобы монтажные отверстия совпали с теми, что есть на подрозетнике.

Дюбеля используются только в том случае, если по каким-то причинам крепление иным способом выполнить не удается. Не на всех моделях есть для этого монтажные отверстия, поэтому есть большая вероятность, что перед тем как заменить розетку придется подходящую поискать дополнительно. Отверстия под дюбели сверлятся в стене наискосок в разные стороны.

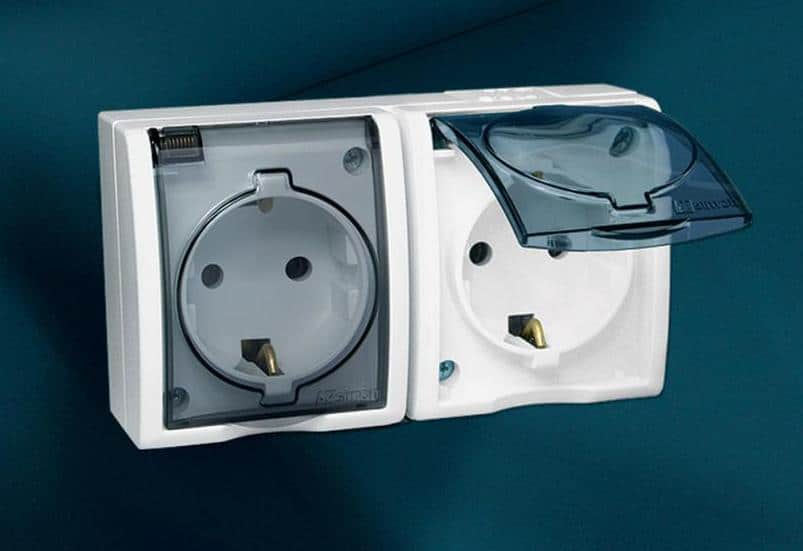

Как заменить обычную розетку на наружную

Жителям старых построек с деревянными перекрытиями или домов с наружной проводкой интересно будет узнать, как правильно заменить розетку и соблюсти все меры безопасности. Из-за того, что дерево быстро возгораемый материал, лучше поставить розетку наружного типа. Конечно, теряется эстетичность, но безопасность должна стоять на первом месте.

Преимущество внешних розеток в том, что все проблемы оказываются на виду. Если возникнет неисправность в контакте, корпус устройства начинает плавиться, темнеть и сразу станет понятно, что розетку нужно поменять.

Принцип монтажа тот же, что и при обычном типе розетки. Сначала снимается верхняя панель, конструкция устанавливается в подрозетник, присоединяются жилы провода и зажимаются лапки. Потом основание розетки прикручивается к стене. Устройства такого типа могут выпускаться с крышками. В таком случае розетку можно установить на улице.

Для домов с деревянными стенами в целях безопасности рекомендуют установку наружных розеток

Особенности ремонта

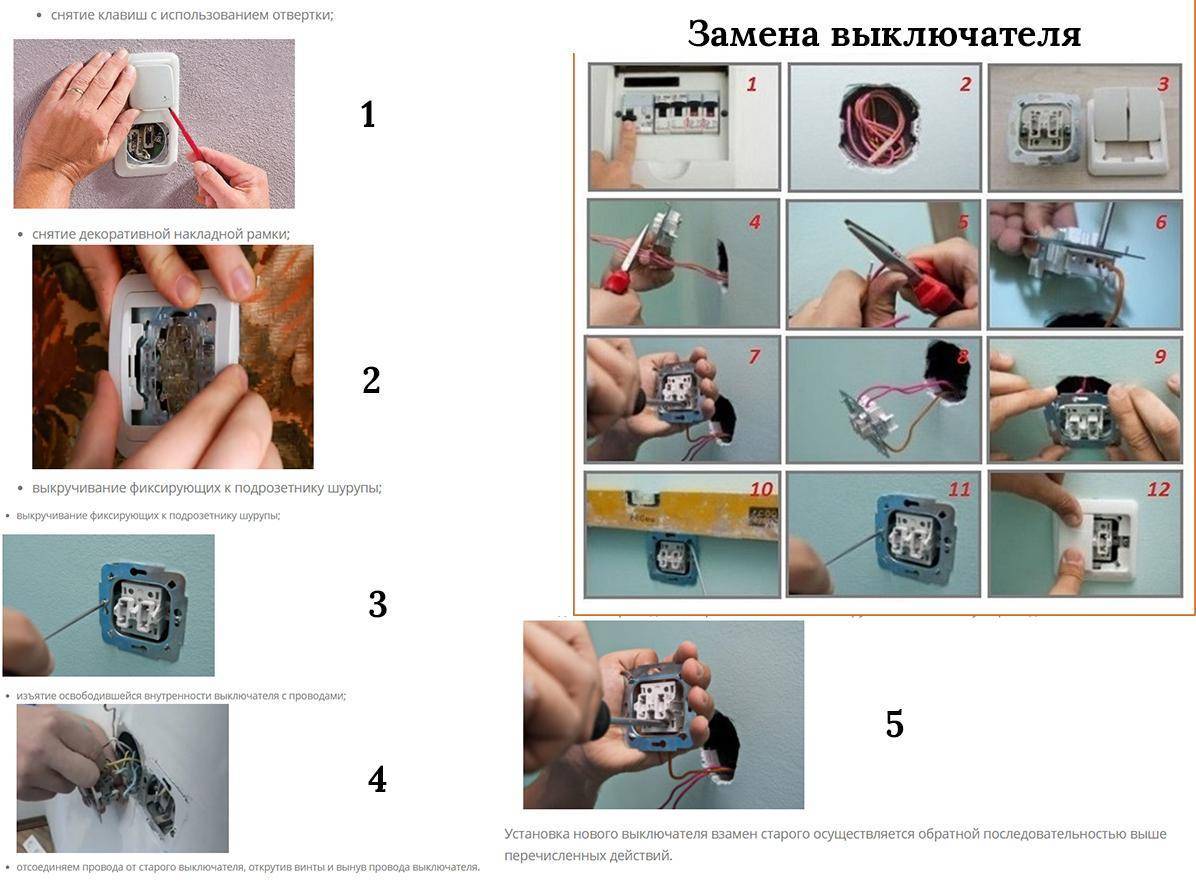

Когда все подготовительные работы завершены, нужно разобрать выключатель света и внимательно исследовать его. Если контакты окислены, их надо почистить. Окисление также может препятствовать прохождению электрического тока, поэтому если налицо сильное загрязнение контактов, то, скорее всего, именно поэтому механизм и не работал. После чистки нужно подсоединить все провода, вмонтировать устройство обратно в отверстие в стене и закрепить на местах рамку и клавиши. Чтобы проверить его работу, подают электричество.

Если контакты выключателя оплавлены, то это свидетельствует о том, что произошло короткое замыкание, в результате чего механизм перегрелся и деформировался. В этом случае поможет только замена, такой выключатель ремонту уже не подлежит. Чтобы новое устройство подошло, необходимо старое взять с собой в магазин, тогда проблем с выбором фурнитуры не возникнет.

https://youtube.com/watch?v=FP3_fqpoNdQ

Инструкция по демонтажу розетки

1. Снятие защитной крышки электрооборудования. Для этого нужно взять отвертку крестцовую или плоскую. Шуруп, как правило, всегда один и расположен он между двух отверстий для подачи электричества. Если розетка двойная, то и винта два, откручиваем оба. Аккуратно снимаем панель.
2. Следующий этап – это проверка наличия напряжения. Существует 2 вида провода: контактный и нулевой. Поочередно подсоединяем фазу к каждому из них. После полной уверенности в отсутствии напряжения, можно продолжать работу.
3. Демонтаж механизма. Вне зависимости от того, какая розетка снаружи, на внутреннем оборудовании с 2 сторон имеются 2 винта. Они держат лапки, которые соединяют две составные. Сверху и снизу находятся еще пара болтов, они фиксируют 2 провода. Поочередно откручиваем все4 болта. Их можно выкинуть, т.к. скорее всего они уже плохо прокручиваются. Для новой установки лучше купить новые винты.
4. В отверстии стены должно остаться 2 кабеля. Если они оголены, то необходимо обмотать их изолентой.
5. Последним шагом демонтажа будет проверка размера нового подрозетника. Если он не полностью входит в стену по глубине, то можно его подрезать. Этот вариант подходит для пластмассовых образцов. Если оборудование выполнено из металла, то придется углублять отверстие в стене.

Следует отметить, что при демонтаже можно обнаружить, что подрозетник отсутствует. Такие розетки часто устанавливали в старых домах, с целью экономии.

Конечно, это неправильно и не стоит повторять чужих ошибок. В этом случае не надо теряться, нужно просто аккуратно отсоединить внешнюю часть.

Установка новой розетки

Концы проводов осматриваются на наличие надломов, зачищаются и крепятся в контактах штатным способом. Фазная жила должна быть подключена к правому контакту.

Слабина кабеля компактно укладывается в монтажную коробку, после чего туда вставляют и крепят диэлектрическое основание, центруя изделие в гнезде поочерёдным вращением винтов распорных лапок.

После установки основания розетки включают соответствующий автомат и тестером проверяют наличие питания и фазировку на штепсельных разъёмах. При отсутствии претензий линию вновь обесточивают, на диэлектрическое основание устанавливают лицевую панель, и автомат включают окончательно.

Если же напряжение на разъёмах отсутствует, линию отключают, и принимают меры по диагностике возможных неисправностей – дефект новой розетки, обрыв на участке проводки и т.д.

Розетки наружного исполнения не имеют в конструкции встраиваемого в стену подрозетника, поэтому их замена выполняется гораздо проще:

• обесточивается линия;
• снимается лицевая панель;
• отдаются контакты и освобождаются провода;
• со стены демонтируется накладной подрозетник.

Установка наружной розетки выполняется в обратном порядке, при этом имеется место для манёвра – накладной подрозетник может отличаться размером, и его можно немного сдвинуть в любую сторону.

Замена розетки на деревянном или гипсокартонном основании выполняется по тому же алгоритму, но при демонтаже необходимо фиксировать нюансы, связанные с материалом стен – особенности фурнитуры, способы её компоновки и крепления. Например, при скрытой проводке в деревянном доме подрозетники следует использовать только металлические. Не лишней будет консультация профессионала на тему, правильно ли была установлена старая розетка, и нужно ли что-то изменить при установке новой.

Способы переноса розетки

Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.

Монтаж новой линии

В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

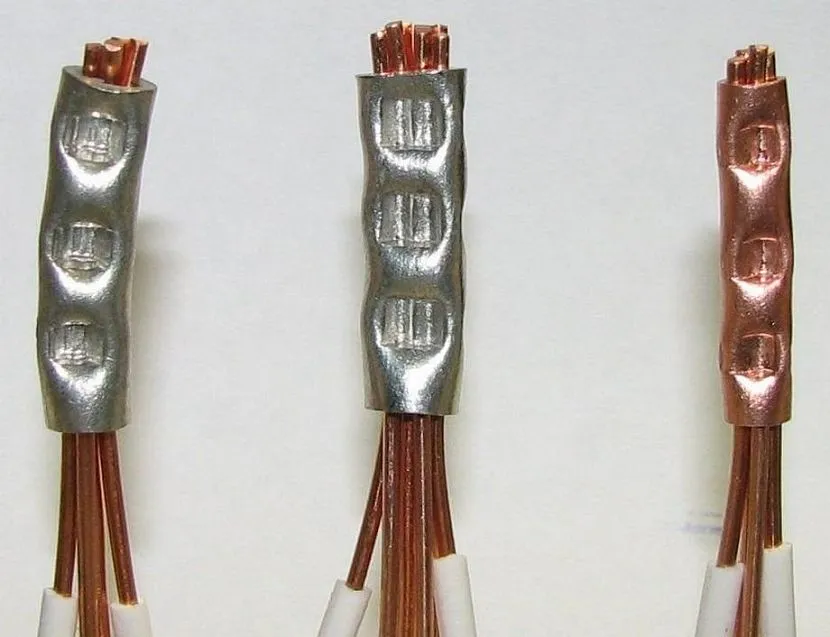

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.

Применение опрессовки проводовИсточник mr-build.ru

Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.

Наращивание провода

Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

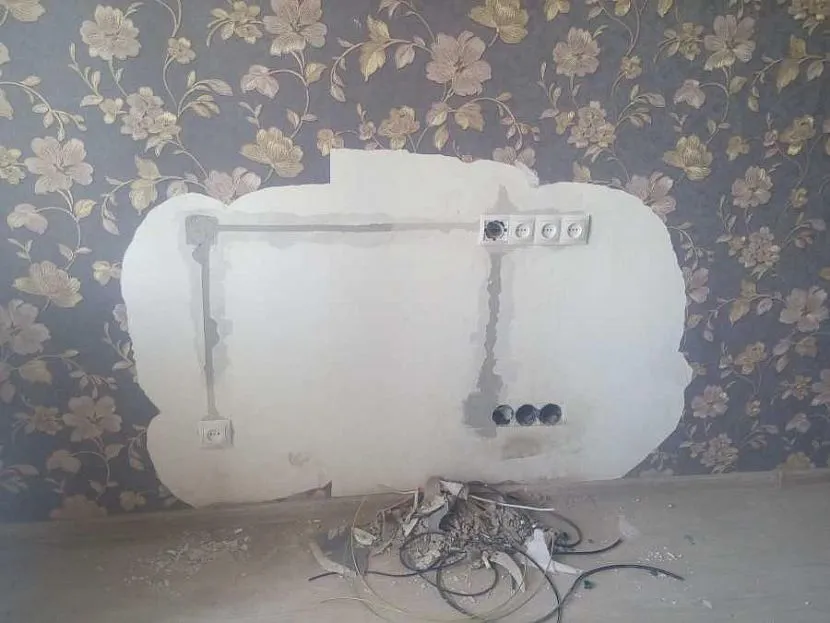

Перенос розеток на новое местоИсточник electrikmaster.ru

Использование шлейфа

В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.

Особенности переноса розетки в панельном доме показаны в видео:

Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.

Порядок выполнения работ по установке

Для этого потребуется осуществить следующие действия:

• На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
• Выполняется демонтаж прежней розетки.
• Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
• Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
• Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
• Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
• Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.

Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

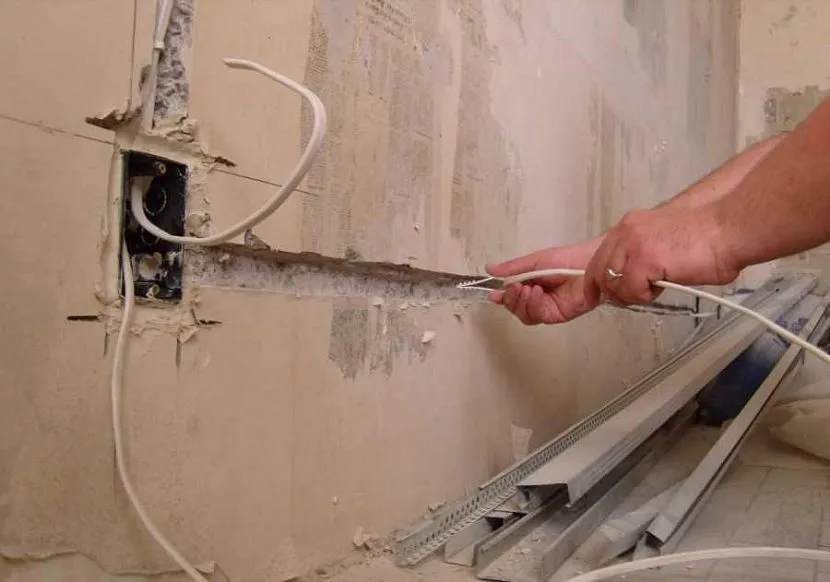

Штробирование и укладка проводаИсточник electrikmaster.ru

При выполнении работ с созданием шлейфа потребуется сделать такие действия:

• Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
• Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
• Необходимо отмерить кабель нужной длины для подсоединения.
• Его подключают к клеммам обеих розеток.
• Ставят защитную декоративную крышку.
• Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.

После завершения процедуры потребуется провести отделочные работы в помещении.

Как самостоятельно перенести розетку рассказано в видеоролике:

Как перенести розетку самостоятельно

Как заменить электрическую розетку

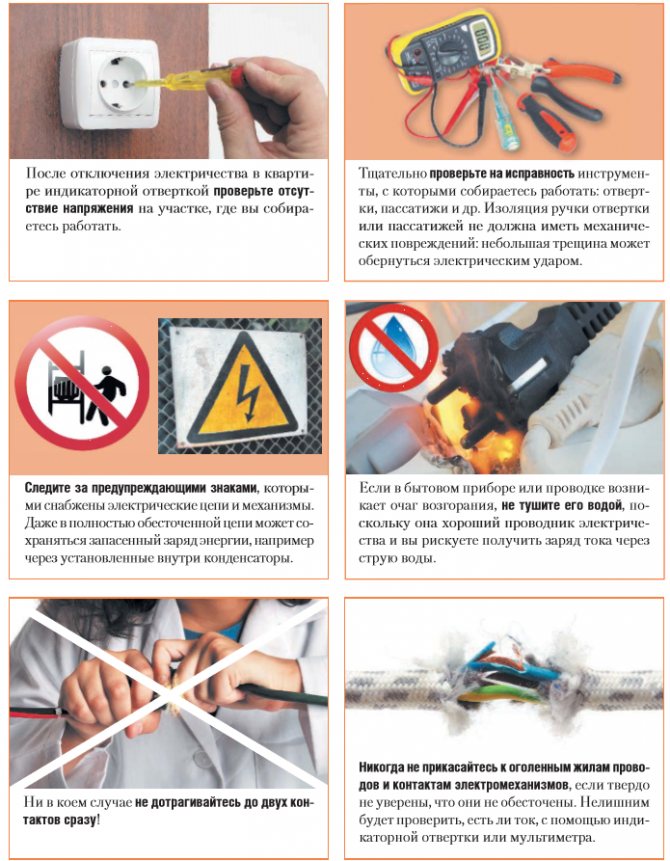

Неаккуратное обращение с электрической энергией крайне опасно, поэтому замену розетки необходимо производить поэтапно.

Вначале обязательно выполняется обесточивание электрической сети, от которой запитывается эта розетка. Многоэтажные дома отличаются тем, что в подъездах на каждой лестничной площадке установлен электрический щит, в который вмонтированы пакетные выключатели (так называемые пакетники), которыми при необходимости можно прервать подачу электрической энергии в определенную квартиру. Остается только найти среди них пакетник, который соответствует квартире, в которой производится замена розетки, и перевести его в положение «выключено».

Если вам захотелось не обесточивать всю квартиру, а довольствоваться только обесточиванием комнаты, в которой будете заменять розетку, это возможно. Однако, вы должны знать точно, где находится автомат, который отключит только необходимую линию. И все-таки наиболее надежный вариант – это обесточить всю квартиру.

Вы, конечно, понимаете, что если отключите полностью электричество в квартире, то уже невозможно будет в ней включить свет. А иногда розетка меняется в условиях сумерек или темноты (если это нужно сделать срочно), поэтому перед выполнением работ подготовьте альтернативный источник света, которым может быть обычный фонарик.

Перед выполнением работ по замене электрической розетки необходимо вначале подумать о том, как вы это будете делать. Потому что для работы вы должны будете подготовить следующие инструменты:

1. Новую электрическую розетку;
2. При необходимости новый подрозеткин;
3. Прямую и крестовую отвертки;
4. Кусачки или пассатижи;
5. Индикатор фаз.

Индикатор фазы является недорогим электроизмерительным прибором (отверткой-пробником), который необходимо иметь каждому мужчине, поскольку он часто используется.

Замена сгоревшей или старой розетки.

Вначале необходимо старую розетку снять с панели. Это делается очень просто: используя крестовую или прямую отвертку (это зависит от того, какая головка у болта), производят выкручивание центрального болта.

Для того, чтобы полностью быть уверенным об обесточивании электрической линии, необходимо, используя индикатор, проверить контакты розетки. Каждый электрик или человек, хоть немного знакомый с электричеством знает, что один контакт розетки соединен с фазным проводом, а другой – с нулевым. Когда в розетке есть напряжение, прикасаясь индикатором к фазному проводу, вы увидите, что лампочка на индикаторе загорелась.

Когда вы проверите оба контакта розетки, и лампочка не загорится, значит, вы действительно полностью обесточили линию, и можете спокойно заменять розетку, не применяя никаких защитных мер.

Ослабляете болты в зажимах контактов розетки, и отсоединяете от них провода. Затем необходимо отвинтить болты, удерживающие внутренние распоры розетки, которые удерживают ее в коробке, и вытащить розетку из коробки. Если розетка сидит прочно, нужно аккуратно проворачивать ее в разные стороны, пока не удастся достать.

После того, как розетка удалена из своего места установки, проверяете наличие подрозетника (коробки для розетки). Если его нет, значит, розетку устанавливали, сделав в стене отверстие. Так устанавливать розетки не рекомендуется, поскольку она в этом случае укреплена ненадежно. Но раньше чаще всего использовался именно такой способ установки электрических розеток – прямо в углубление в стене, без подрозетника.

Можно встретить и металлический подрозетник, который устанавливается без использования крепежных болтов. Крепление розеток в таких подрозетниках осуществляется при помощи распорных механизмов розетки. Это тоже считается ненадежным креплением.

Затем нужно примерка нового стандартного подрозетника. Хорошо, если отверстие подходит для него. Когда подрозетник не помещается в отверстие, его укорачивают – отрезают его заднюю часть. Если это нежелательно, расширяют отверстие, чтобы в него мог поместиться подрозетник, не деформируясь при монтаже.

Возможно, старая розетка была установлена с металлическим подрозетником

Тогда его осторожно вынимают из отверстия, стараясь существенно не повредить стену, во избежание дальнейшего ремонта стены. Если без мелких повреждений вынуть подрозетник не удалось, не расстраивайтесь – они будут скрыты под панелью новой розетки

Выбор новой электророзетки

Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:

• по напряжению – на 220-240 В;
• по току – 10-16 А для обычных устройств.

Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).

В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.

Винтовое крепление может быть рассчитано на две конфигурации конца провода:

• U-образная – изгиб в виде петли;
• прямая оконечность.

Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.

Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.

Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

Выбор новой розетки

И мы продолжаем рассказывать, как поменять розетку дома самому. Новое устройство может быть выбрано по типу старого или же отличаться от него в декоре лицевой крышки.

В предыдущем пункте мы разобрали розетку без заземляющего контакта. Это стандартный случай — в большинстве наших квартир не будет этого третьего провода. Но если в вашем случае он есть, то рекомендуем при демонтаже как-то пометить его — например, приклеить кусочек изоленты. Но в ряде случаев электрики заботятся о вас и сразу делают его иного цвета, чем нулевой и фазовый.

Если вы живете не в новом доме, то заземления в вашей квартире, скорее всего, нет. Раньше могли заземлить лишь силовой шкаф в постройке. Связано это было с тем, что не выпускалось оборудования, нуждающегося в таком дополнении, да и вилки всех приборов штамповались без «земли». Однако если вы меняли электропроводку на новую или специально купили провод для этих целей, то и розеточное устройство приобретается соответствующее.

Даже если в вашем доме проводка проложена без «земли», мы все равно рекомендуем покупать розетку с заземляющим контактом. Хоть она и стоит несколько дороже. Почему? В розетках с заземлением установлены специальные пружины, которые гарантируют дополнительный прижим вилки электроустройства. В результате мы получаем более плотное соединение контактов. А это залог того, что такая розетка прослужит дольше обычной.

Демонтаж старой розетки

Главное правило перед любыми действиями с электросетями – обесточивание квартиры или хотя бы комнаты, в которой нужно произвести замену выключателя. Вы наверняка знаете, что это можно проделать в общем коридоре вашего этажа, воспользовавшись выключателем подачи электроэнергии на щитке. Главное, не перепутать, и не обесточить соседей.

Если вам нужно срочно поменять старую розетку в темное время, или когда вот-вот стемнеет, то сразу приготовьте альтернативное освещение в виде фонаря.

Замена розетки невозможна без минимально необходимого набора инструментов. Могут пригодиться: указатель напряжения, молоток, плоскогубцы, кусачки, отвертки.

Как быстро уловить все тонкости процесса и безопасно поменять розетку, можно увидеть на видео. Замена старой розетки происходит в несколько этапов:

1. Снимаем старую панель. Для этого нужно вытащить центральный болт при помощи подходящей отвертки.
2. Проверяем отсутствие напряжения в сети при помощи индикатора. Если в сети есть электричество, то лампочка указателя напряжения засветится при его касании к фазному проводу.
3. Если инструмент исправный, и лампочка не загорается при контакте с обоими проводами розетки, то можно спокойно приступать к работе.
4. Ослабляем 2 винта распорных пластин, крепежные винты тоже убираем.
5. Аккуратно достаем розетку из подрозетника и добираемся до питающих проводов, которые нужно отсоединить, выкрутив зажимные винты.
6. Здесь могут быть сюрпризы. Количество проводов может отличаться. В старых домах вы можете увидеть только 2 провода – фазный и нулевой, в современных постройках 3 либо 4 провода. Третий провод – это провод заземления, а наличие четвертого говорит о том, что в этой или соседней комнате подключена еще одна розетка, запитанная при помощи дополнительного провода.
7. В старых зданиях можно встретить ситуацию, когда подрозетника нет, а розетка была просто вмонтирована в стену. Таких нюансов сейчас уже не допускают, и если вам выпало такое счастье, то лучше исправить ситуацию, установив новую розетку уже с подрозетником.
8. Таким образом мы провели демонтаж старой розетки и имеем отверстие в стене с торчащими из нее проводами.
9. Иногда люди хотят знать, как поменять розетку на новую под напряжением. Это очень сложный и ответственный шаг, который требует четкого понимания всех факторов риска. Такая необходимость возникает достаточно редко, и всегда лучше все-таки отключить электричество перед выполнением работ с электросетями. Но в ряде случаев приходится работать и с напряжением в сети.
10. Существует ряд правил, которых нужно четко следовать при выполнении действий в условиях повышенного риска. Защитить от удара током могут перчатки из материала, не проводящего электричество, а также специальные изолированные инструменты.
11. Пользуйтесь только теми отвертками, работа с которыми предусмотрена в таких случаях, а также никогда не трогайте провода и другие элементы розетки руками.

Высверливание подрозетников

Далее начинается самая шумная и пыльная часть электромонтажных работ – сверление и штробление.

Для того чтобы минимизировать количество пыли, применяют строительные пылесосы.

Кроме того, каждый инструмент в этом случае должен иметь отвод с патрубком или устройство пылеудаления.

Маленький перфоратор, средний, большой, штроборез у всех этих инструментов должно быть пылеудаление, иначе толку от вашего пылесоса не будет никакого.

Сперва высверливаются центра подрозетников с использованием бура d-6мм. Потом исходя из материала стен выбирается инструмент для обустройства ниш подрозетников.

Это может быть:

средний перфоратор с алмазной коронкой

большой перфоратор с ударной коронкой

штроборез с запилом 60мм в глубину

Монтаж в бетон или кирпич

Как всегда начинаем с подготовки инструментов, в этом случае нам понадобятся:

• Если монтаж производится в бетон, желателен перфоратор, для работы с кирпичом подойдет и ударная дрель.
• Отвертка.
• Коронка для бетона, не путать с насадкой для гипсокартона, если попробовать сделать отверстие последней, она моментально выйдет из строя. Подробную информацию о коронках для бетона и кирпича можно получить на нашем сайте.

Коронка для бетона В качестве альтернативы можно использовать сверло по бетону, в этом случае высверливаются отверстия по периметру посадочного места для «стакана», потом лишний материал выбивается. Этот вариант довольно трудоемкий, он может быть оправдан, только если нужно сделать одно-два отверстия.

Помимо этого, нам потребуется гипс, чтобы сделать раствор для «вмораживания» посадочных гнезд.

Алгоритм действий для установки подрозетника для бетона:

• Устанавливаем на перфоратор насадка-коронка соответствующего диаметра, после чего высверливаем отверстие (А на рис 11). Нужно приготовиться к тому, что эта процедура довольно пыльная, поэтому следует позаботиться о защите глаз и органов дыхания при помощи очков и респиратора. Чтобы ограничить распространение бетонной пыли помещение можно «запечатать» воспользовавшись полиэтиленовой пленкой и монтажной лентой.
• Выбиваем бетон (В), чистим от пыли отверстие (С).
• Производим подготовку посадочного гнезда (выламываем заглушку для подвода кабеля), потом в «стакан» заводим провода.
• Замешиваем гипсовый раствор и обмазываем им посадочное место (D), после чего засовываем в него подрозетник (E). Выдавленные излишки раствора удаляем (F).

Установка посадочного гнезда в бетон После того, как гипсовый раствор застыл, можно начинать отделочные работы. После их окончания приступаем ко второй фазе – установке электроточек. Поскольку для гипсокартонных, бетонных и кирпичных стен используются одни и те же встроенные розетки, алгоритм их монтажа ничем не отличается. То есть, он производится аналогично описанному выше процессу с гипсокартоном, поэтому приводить его повторно не имеет смысла.

Установка розеток и выключателей

Монтаж всех электроустановочных изделий, производится только на чистовую отделку. То есть после покраски, поклейки обоев, укладки плитки или др. При необходимости устанавливаются временные розетки и выключатели.

Установка выключателей совмещается с установкой временных источников освещения (лампочек Ильича), для проверки стабильности работы всей системы.

Выключтели подбираются в зависимости от пожеланий заказчика или проекта. Так как существуют различные модификации выключателей: проходные, на веревочке, с подсветкой, диммеры, радио выключатели, бесконтактные и т.п.

Все светодиодные ленты, трансформаторы и инсталляции с использованием диодов, также монтируются на чистовую отделку.
