Принцип конструкции и материалы изготовления
Перед изготовлением конструкции нужно четко решить для себя несколько вопросов по поводу будущего изделия. Выбирая в каждом пункте свой вариант, можно получить принцип конструкции.
- Первый вопрос это состав инструментов. Если в наличии есть большое количество крепежных материалов, то под них стоит изготовить отдельный отдел. Это же сразу отбрасывает вариант с тканевым органайзером, поскольку крепежи просто прорвут стенки. Важным является наличие электроинструмента. Если в составе инструментов есть дрель, шруповерт, перфоратор и другие инструменты такого рода, то одинарный ящик не подойдет. Для такого органайзера придется делать большое количество отделений, под каждый из инструментов.
- Второй критерий это возможность передвижения органайзера. Он выходит из первого. Если в составе инструментов только самый базовый набор, то лучше сделать ящик переносным. Это позволит содержать инструмент в квартире. К тому же, удобно подносить инструменты сразу к месту работы. Стационарный органайзер удобен свой просторностью. Здесь можно расположить все, что требуется, начиная от простых инструментов, заканчивая болгаркой и электропилой.
- Следующий и последний вопрос это используемые материалы. Фанера не способна выдержать вес тяжелых инструментов, но она подойдет для создания верхних полок стационарного органайзера. Лучше всего использовать доски. Это достаточно легкий в крепежах материал, который отличается достаточно крепостью, чтобы выдержать вес тяжелых инструментов. Для придания дополнительной жесткости ящику используются металлические уголки. С помощью металлической рамки можно создать достаточно устойчивую конструкцию и даже поставить ее на колесики для удобства перемещения в пространстве.
Разновидности готовых изделий
Они имеют различные варианты и направления классификации, поэтому делятся на виды в зависимости от ряда параметров. По способу доступа к инструменту выделяют:
| Конструкция | Особенности |
| Открытая | Изделия открытого вида напоминают сумку. Преимущества налицо – такие варианты оперативно обеспечивают доступ к инструменту, однако система транспортировки и хранения недостаточно совершенна. Ведь в любой момент изделие может открыться, и его содержимое окажется на полу. |
| Закрытая | Закрытые ящики предполагают конструкцию, оснащенную плотно закрывающейся крышкой. При этом закрытие этого элемента может происходить посредством специальных замков-защелок или навесных конструкций. |
Небольшая, но очень вместительная система хранения закрытого типа
Удобный кейс из высококачественного материала DeWALT
В зависимости от вида материала, используемого для изготовления изделий, ящики для инструментов делятся на следующие виды:
| Материал | Характеристики |
| Металл | металлические ящики отличаются прочностью, однако в связи с немалым весом проблематично выбрать большое вместительное изделие; |
| Пластик | вариации из пластика наиболее распространены, они делаются из прочного к ударам материала, поэтому являются легкими и в то же время прочными; |
| Металлопластик | металлопластиковые гальванизированные конструкции сочетают в себе положительные стороны всех материалов, отличаются прочностью, легкостью, вместительностью. |
Организация хранения инструментов для гаражей и мастерских
Исходя из варианта комплектации и особенностей использования, изделия делятся на несколько групп:
профессиональные часто представлены целыми дорогостоящими системами, предназначенными для хранения и транспортировки инструмента;
Профессиональная система хранения с аккумулятором
непрофессиональные (бытовые) модели оснащены различными нишами, вкладышами и предлагаются в форме компактных изделий – сумочек, кейсов.
Изделия из металла очень прочны, но имеют большой вес
Стеллажи и боксы для инструментов
Если забить в поисковике фразу: «как лучше разместить инструменты в гараже или мастерской», интернет выдаст десятки вариантов и сотни фотографий. Зачастую, это —красивые и дорогие приспособы с заграничных сайтов. Нам же нужно что-то своё — родное, и желательно задёшево или вообще бесплатно. И это у нас есть! Обратимся к личному опыту пользователей FORUMHOUSE.
Vreeon
Расскажите, как вы размещаете инструмент в мастерской, так чтобы он не мешался и всегда был под рукой? Особенно, если его много.
Андрей 203Администратор FORUMHOUSE
Я стараюсь покупать электроинструмент в кейсах. Если кейса нет, то храню инструменты в заводской коробке.
vreeon
А что делать, если кейсов и коробок нет?
OlegychМодератор FORUMHOUSE
Я нарезаю из фанеры толщиной 1 см полосы шириной от 5 до 25 см. Прогоняю их через деревообрабатывающий станок с пильным диском. Получается паз. Потом я из этих полос собираю ящики с выдвижной крышкой. Размер ящика под конкретный инструмент. Если нужно хранить мелочёвку, делаю дополнительное отделение.
Описание — это конечно хорошо, но, когда дело касается хранения инструментов, лучше один раз увидеть, чем сто раз услышать. Смотрите, что предлагают пользователи портала.
Qzmich-NN
Я отказался от покупки готовых «органайзеров» для инструмента. Сделал выдвижной ящик. В крышке ЛДСП просверлил отверстия под конкретный инструмент. Теперь плоскую отвёртку, не всунешь на место крестовой.
А это лайфхаки от Ivanrin. Все инструменты разложены по своим местам на полках.
Чтобы поддерживать порядок в мастерской, сразу, а не потом, кладём инструмент туда, откуда вы его взяли.
Ivanrin
Мне повезло, удалось по дешевке купить б\у металлические стеллажи из магазина. Взял 7 шт. Ширина полок – 500 мм. Теперь моему инструменту есть, где разгуляться.
Полки выдерживают нагрузку до 50 кг.
Такое «хранилище» выглядит аккуратно и места хватает для всего.
Опыт показывает, что оптимальная глубина полок не более 40-50 см. Если глубже, то за инструментом придётся далеко лезть. Это — неудобно. Правда есть нюанс, хранить разную мелочевку в банках и контейнерах, удобнее на неглубоких полках, шириной 15-20 см.
Удобные контейнеры под мелочь, получаются из пластиковых лотков из-под мяса или салатов.
Мастерская Ivanrin после наведения порядка.
А это самодельный бокс из фанеры для хранения лобзика, который изготовил ШмуликШлеперсон.
Удобно. Практично. Мобильно.
Разновидности и материалы
Видов органайзеров множество:
- Простейшие конструкции, куда складывают все имеющиеся в доме инструменты и мелкие принадлежностей. Если работы выполняют периодически, это вполне удобный вариант.
- Для хранения определенного инструмента, например, болгарки или дрели, особенно, если в заводской комплектации девайс не предусмотрен.
- Вместительные и универсальные, с многочисленными отделениями и даже колесами для удобного перемещения.
- С расширенными функциями, в числе которых организация рабочего места. Например, конструкция раскладывается и преобразуется в небольшой стол с закрепленным на его поверхности оборудованием.

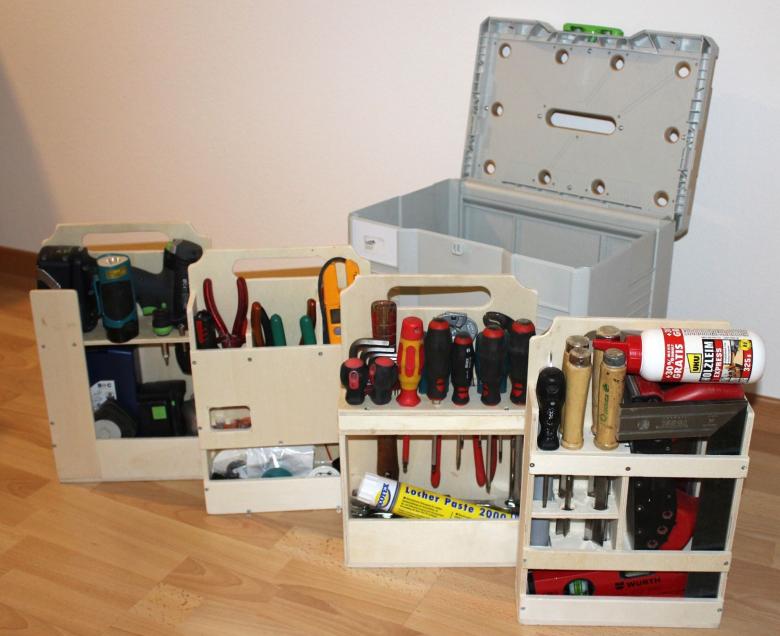

Каждый мастер может изготовить ящик под инструменты «под себя». Если заниматься ремонтом приходится не слишком часто, то ограничиваются простым ящиком с ручкой. В нем желательно предусмотреть несколько отделений или наружных «карманов», где разместились бы все нужные предметы.
Когда оборудования много и приходится им пользоваться регулярно, потребуется профессиональный органайзер. Расположение отделений, ячеек или контейнеров в этом случае должно быть тщательно продумано, чтобы быстро найти нужное.
При изготовлении ящика-органайзера для инструментов применяются:
- Металл — листовой алюминий, нержавейка, оцинкованная сталь. Конструкции из них устойчивы к механическим нагрузкам и коррозии, надежны, долговечны.
- Дерево — фанера, ДСП, ДВП, МДФ, бруски, доски. Материал легко обрабатывается, можно пустить в дело любые оставшиеся от ремонта обрезки.
- Пластик — для хранения и переноски тяжелых инструментов лучше использовать ударопрочный полипропилен. Он не такой хрупкий, как другие виды полимеров, выдерживает достаточно высокие нагрузки и не боится морозов. Для содержания в порядке мелких предметов небольшого веса можно использовать любой листовой пластик.
Девайсы часто делают комбинированными — корпус из прочного металла или фанеры, наполнение из пластика, ДВП. Для мелочей подойдут небольшие контейнеры, емкости, обрезки полимерных труб.
Чтобы материалы дольше служили, нужно использовать средства защиты. Детали из дерева окрашивают или пропитывают льняным маслом. Алюминий, нержавейка, сталь с оцинковкой или пластик сами по себе устойчивы к влажности и коррозии, поэтому не нуждаются в дополнительной обработке.

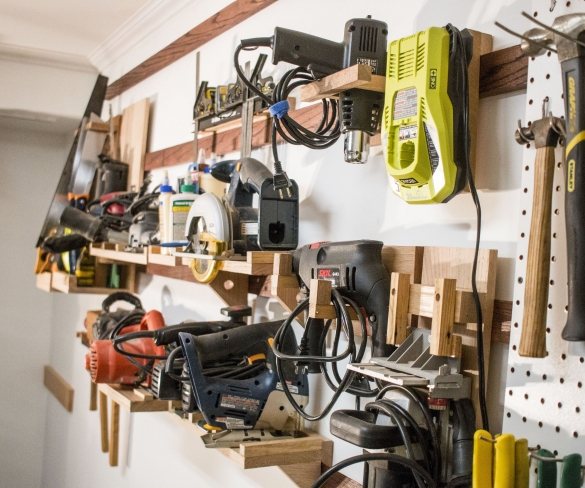

Хранение инструментов по «французской» системе
Ещё одна система хранения, часто встречающаяся за границей.
Trudavik
Я решил организовать систему хранения инструментов. Изучая интернет, наткнулся на т.н. «французские полки» — планки из фанеры, закреплённые на стене, на которые, через переходник, навешиваются инструменты. Смотрите, что получилось в итоге.
id8266210
Я тоже пошел по этому пути. У меня были б/у поддоны и доски. Французскую систему сделал так:
- Оторвал от поддона нижние доски и проставки.
- Циркуляркой сделал спил по верхнему краю доски под углом 45 градусов.
- Отшлифовал заготовки.
- Прикрутил направляющие к стене.
- Одну из досок распилил на две заготовки шириной 4 см, и сделал на них запил под 45 градусов.
Собрал систему на саморезы, прикрутив полочки к направляющей, которая скользит по «шине», прикрученной к стене.
Конфигурация системы выбирается в зависимости от ваших нужд.
Деревянный органайзер с крышкой
Данная конструкция отлично подходит для хранения оборудования, а также отличается прочностью, надёжностью и солидным видом. Для его изготовления вам понадобятся:
- доска;
- столярный клей;
- металлические угловые накладки – 8 шт.;
- ручка;
- саморезы;
- мебельные петли – 2 шт. или рояльная петля;
- защелки-замки – 2 шт.;
- ножовка;
- измерительный инструмент;
- дрель;
- струбцины;
- наждачная бумага.
Выполнить разметку деталей на досках по размерам, приведенным ниже.

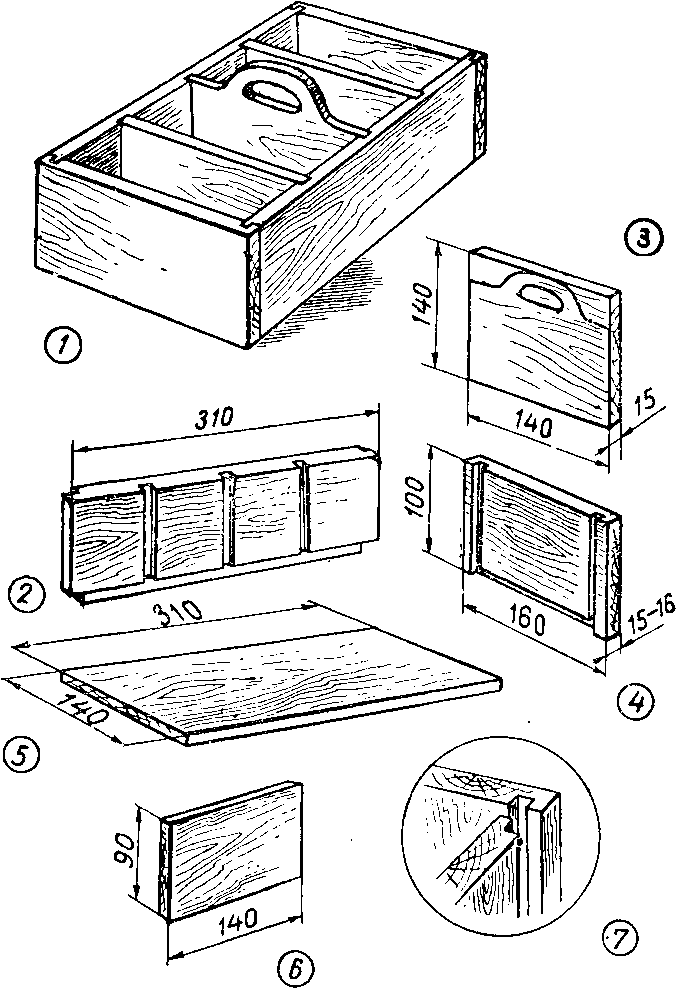

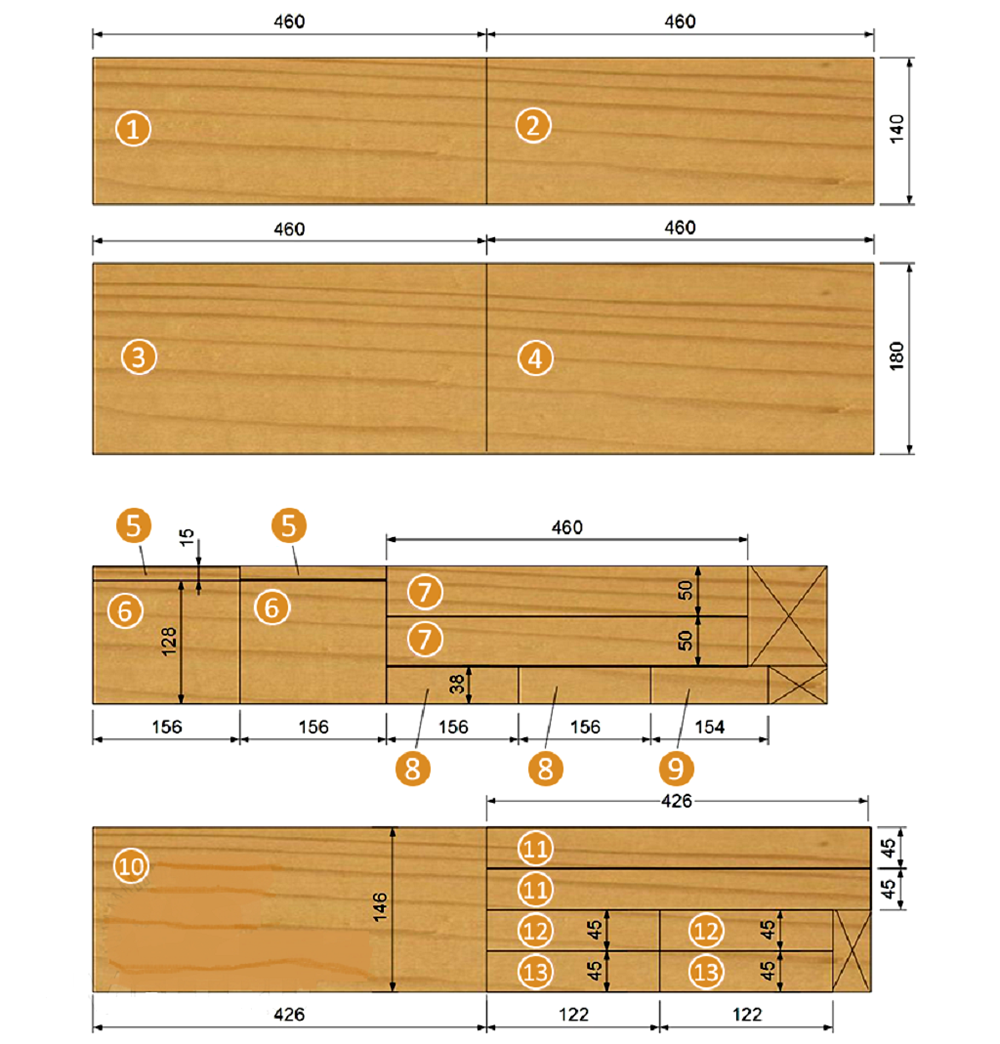

Размеры деталей деревянного инструментального ящика с крышкой
Деталировка
| Наименование | Номер на чертеже и количество |
| Основной ящик | |
| Передняя панель | №1 – 1 шт. |
| Задняя панель | №2 – 1 шт. |
| Днище | №3 – 1 шт. |
| Опорная рейка | №5 – 2 шт. |
| Бок | №6 – 2 шт. |
| Крышка | |
| Верх | №4 – 1 шт. |
| Передняя и задняя стенка | №7 – 2 шт. |
| Бок | №8 – 2 шт. |
| Съёмный лоток | |
| Ручка | №9 – 1 шт. |
| Днище | №10 – 1 шт. |
| Длинные бока | №11 – 2 шт. |
| Короткие бока | №12 – 2 шт. |
| Перегородка | №13 – 2 шт. |
Собираем бокс для инструментов
В первую очередь собираем корпус бокса и крышку. Для облегчения воспользуйтесь струбцинами и угловыми стяжками. Соединение деталей выполняют посредством специального клея для столярных работ. После высыхания клея сверлим отверстия, зенкуем их и проводим дополнительную фиксацию саморезами.

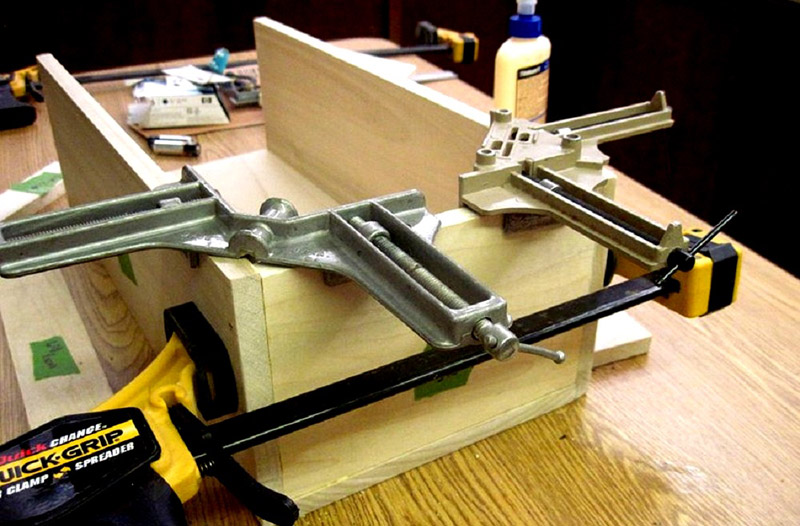

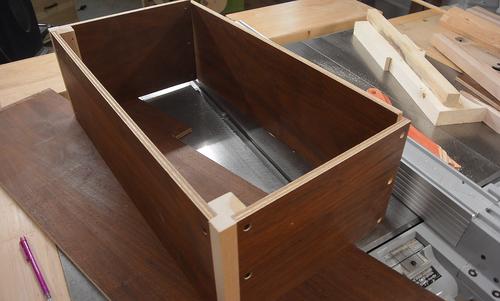

Сборка короба

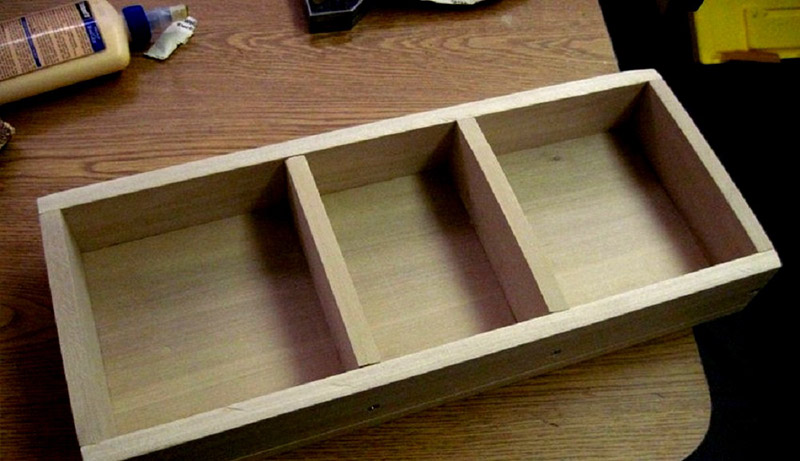

Далее таким же способом собираем съёмный лоток, устанавливаем перегородки и дополнительно закрепляем всё саморезами. Внутри корпуса ящика на коротких стенках устанавливаем две планки, отступив 300 мм от верхнего края.
Собираем съёмное внутреннее отделение для крепежа
Устанавливаем ручку

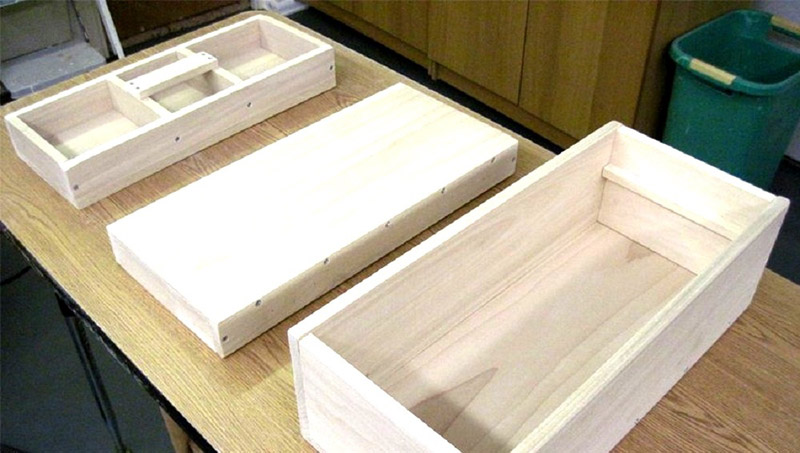

Инструментальный бокс поэлементно
Ещё раз обрабатываем инструментальный бокс мелкой абразивной бумагой, чтобы удалить малейшие заусенцы. Покрыть конструкцию защитным составом и дать высохнуть. Если после такой обработки обнаружились поднятые волокна древесины, то необходимо ещё раз обработать ящик наждачкой и повторить отделку.
Покрываем все детали защитным составом
Завершая сборку нужно соединить крышку с корпусом при помощи петель и саморезов. Установить ручку и защёлки-замки, а также защитные металлические накладки на все углы ящика. Бокс готов, и теперь его можно заполнить необходимым оборудованием, насадками и крепежом.

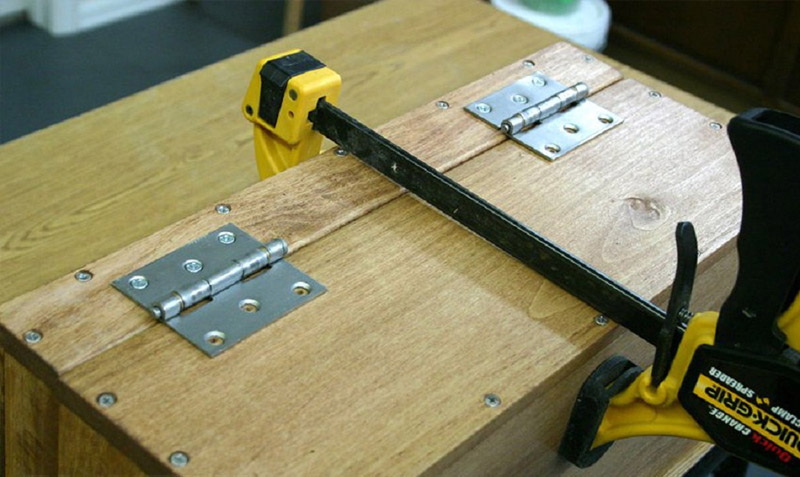

Соединить крышку с корпусом петлями (струбцины в помощь)

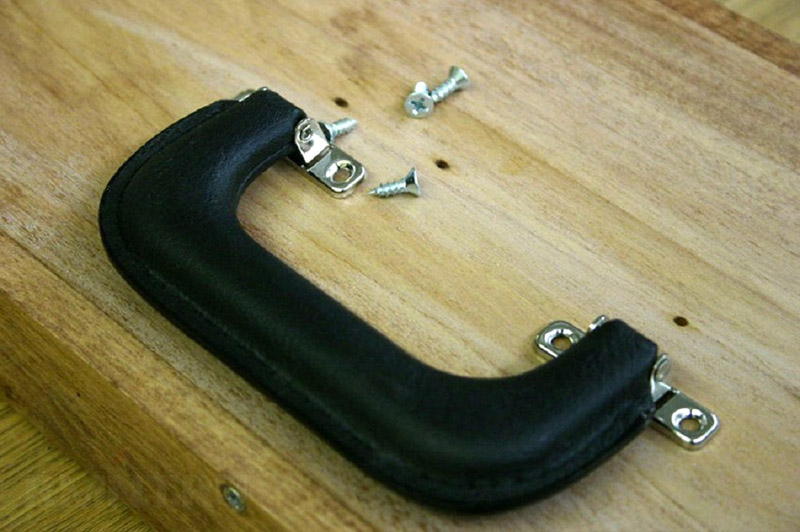

Крепим ручку

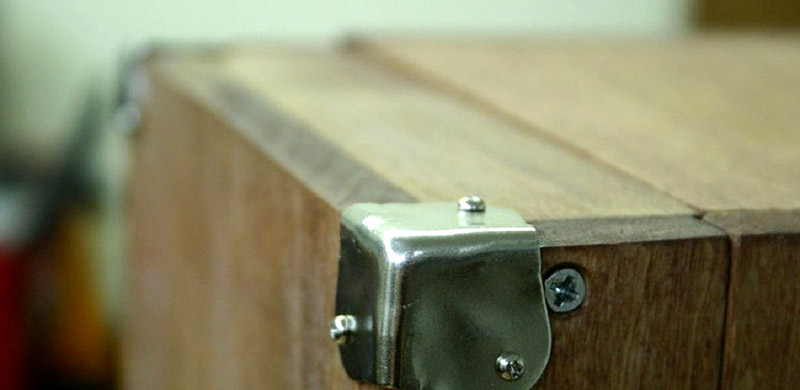

Устанавливаем металлические накладки, чтобы углы не деформировались

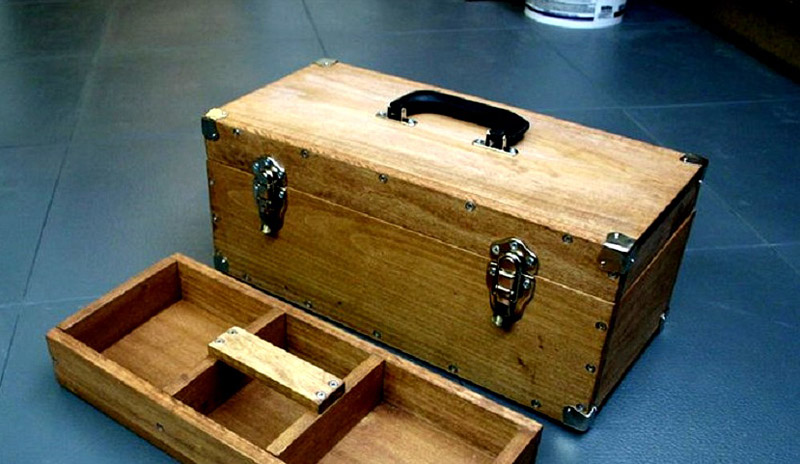

Инструментальный органайзер готов

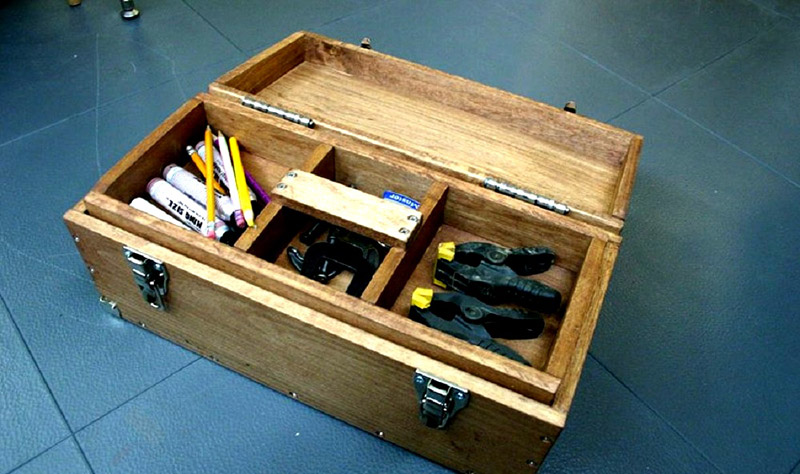

Наполняем бокс оборудованием
Как сделать ящик для инструментов своими руками
Если хозяин принял решение изготовить короб для своего инвентаря самостоятельно, в первую очередь, ему необходимо определиться с размерами, и выбрать конструкцию бокса.
Для этого нужно осмотреть весь свой инструментарий, замерив самые габаритные элементы и учитывая мелочевку (болтики, гаечки, шайбы и прочее). По этим параметрам и вычисляются размеры самого контейнера и внутренних отсеков.
Конструкция ящиков для инструментов
Говоря о конструкции боксов, имеют ввиду не их форму, а способ открывания и наличие дополнительных секций. Стандартными считаются такие конструкции:
- Кейс – переносной ящик прямоугольной формы с ручкой. Как правило, кейсы разделены на множество отделов, имеют съемные перегородки, позволяющие самостоятельно разделять пространство внутри ящика. Масса и габариты таких кейсов обычно небольшие.
- Контейнер – более крупный ящик для множества инструментов. Как правило, он имеет форму трапеции с прямоугольным днищем. Внутри этого ящика так же есть перегородки, а могут быть и отдельные короба меньшего размера (складываются по типу матрешки). Секции такого контейнера могут выдвигаться наверх и в стороны, образуя целый «трельяж» с инструментами и крепежом. Большие ящики для инструментов такого типа могут оснащаться колесами, что очень удобно и практично.
- Мультибоксы располагаются вертикально и ящики в них выдвигаются по направляющим, как в обычном комоде.
Своими руками проще всего будет изготовить кейс для инструментов, ведь в этой конструкции нет сложных механизмов и шарниров, с помощью которых выезжают дополнительные секции.
Важно! Хотя и контейнер с ящиками, складывающимися в несколько этажей, вполне реально соорудить своими руками. Для этого каждую пару «этажей» следует скрепить металлическими скобами, обеспечивая элементам подвижность (как на рисунке ниже)
Воплощение идеи в жизнь
Если говорить о материале для самостоятельного изготовления ящика, то, конечно, проще всего работать с деревом. Для первого опыта лучше выбрать недорогую древесину – для бокса вполне подойдет струганная доска хвойных пород.
Весь процесс изготовления ящика для инструментов состоит из нескольких этапов:

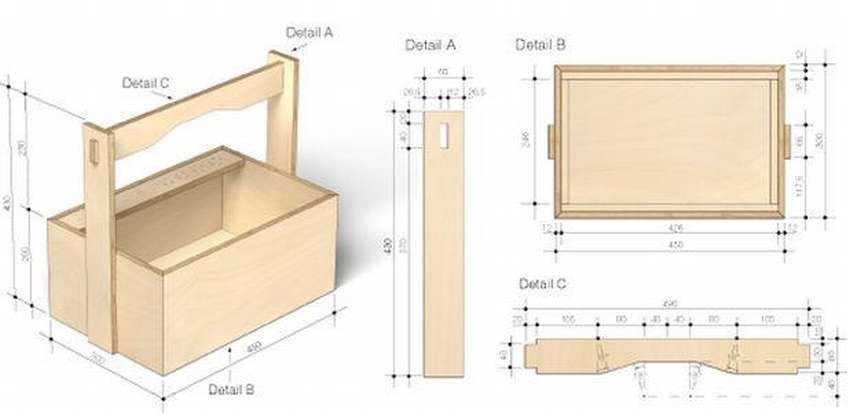

- Составляют чертеж будущего бокса. Для этого используют обычный ватман и линейку или профессиональную программу типа «Автокад».
- Полученный чертеж переносят на древесину с помощью простого карандаша или маркера.
- Вырезают детали по контуру, используя электролобзик или пилу.
- Обрабатывают дерево антисептическими средствами или морилками, чтобы предотвратить его гниение и сделать «несъедобным» для насекомых и грызунов.
- Собирается коробка. Теперь все детали нужно соединить в единую конструкцию, согласно чертежу. Для этого лучше всего использовать столярный клей, который наносят на торцы деталей и прижимают их друг к другу на несколько секунд.
- Лучше дополнительно зафиксировать элементы ящика саморезами, следя за тем, чтобы дерево не треснуло при ввинчивании крепежа.
- Устанавливают крышку, используя обычные петли или другое приспособление, соответствующее типу открывания ящика.
- Крышку оснащают ручкой для переноса и транспортировки бокса с инструментами.
- Внутри короб размечают на секторы, учитывая схему и чертеж. Вырезают из доски дополнительные перегородки и крепят их на место с помощью клея и саморезов.
- Стенки, дно и крышку ящика шлифуют несколькими видами шлифовальной бумаги, затем окрашивают или покрывают несколькими слоями лака.
Ящик готов к использованию, осталось лишь заполнить все его отсеки соответствующими инструментами и крепежом.
Складные варианты

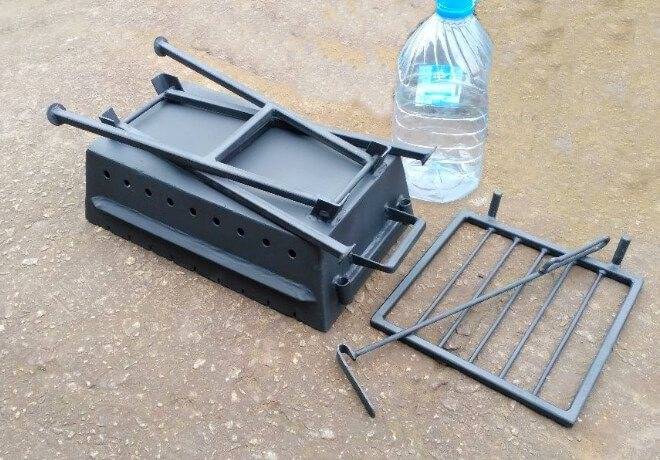

Складывающимися могут быть как отдельные элементы, так и вся конструкция. Складным чаще всего делают походный мангал. Однако мангалы переносные складные нашли свое применение не только на берегу реки, а и на даче, например раскладной мангал с убирающимися ножками.
В достаточно габаритных моделях с неразборными жаровнями ножки крепятся шарнирно в нижней части корпуса и, складываясь, располагаются по длине мангала, не выходя за его габариты. За счет этого конструкция становится более компактной, занимая меньше места при хранении. Дополнительные достоинства этого технического решения – откидные ножки ускоряют сборку, запчасти не теряются.
Как создать красивый ящик?
Вариантов ящиков много, каждый человек старается создать необходимую для себя конструкцию. А вот декоративный предмет является уникальным и используется во многих направлениях. Главное, что в процессе не требуется иметь дополнительных знаний и большого строительного опыта. Ящик получается вместительным и применяется для разных потребностей.
Лучше перед началом работы определиться с габаритами, составить примерную схему будущего строения. Внешние стенки вырезаются лобзиком. Чтобы не ошибаться с размером и не портить материал, лучше сделать заготовки из плотного картона. Уже после этого перенести их на фанеру и вырезать. Также просто сделать интересные линии, придавая ящику особенные узоры.
Чтобы в ящике не скапливались неприятные запахи, стоит сделать в днище вентиляционные отверстия. Они выпиливаются также аккуратно (можно симметрично или хаотично). Теперь ручки, создавая их каждый сможет реализовать свои фантазии, тем более если есть все необходимые инструменты, сложности с этим не будет.
Делаем приспособления для хранения инструмента своими руками
Обустройство мест хранения инструмента является важной частью наведения порядка в домашней мастерской. Рассматриваемые в статье самодельные полочки и держатели просты, состоят большей частью из обрезков, а времени на их изготовление своими руками уходит совсем немного
Настенный держатель для струбцин
Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.
На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.
Размеры заготовок для настенного держателя струбцин.
Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.
Прикрутите планку к опорам шурупами 4,5х40 мм.
Переверните заготовки и закрепите тыловую панель.
Подвесьте держатель на стену сквозь высверленные монтажные отверстия.
Прямо под этим приспособлением найдется место для хранения С-образных струбцин.
Готовый настенный держатель столярных струбцин.
Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.
Держатель для хранения С-образных струбцин.
Настольная подставка для сверл
При работе дрелью приходится постоянно менять насадки. Часто бывает, что положите куда-нибудь сверло, а позднее его уже трудно найти. Смастерив своими руками небольшую подставку всего из четырех деталей, вы разместите в ней сверла, керны, карандаши, фрезы и другие аналогичные насадки.
Фото настольной подставки для сверл.
Для верхнего слоя приспособления оптимально подходит светлый пластик, на котором хорошо видны надписи, да и аккуратные отверстия в нём проще сделать. Для середины подберите кусок ДСП или МДФ толщиной 16 мм или чуть более.
Изготовление необходимых деталей
Для точного и легкого процесса сгибания деталей используем роликовый резак определённым образом:
- Положим картон на деревянную поверхность
- Нарисуем на картоне дорожку.
- Переместим роллер гибки по длине дорожки с надлежащим надавливанием, дабы сократить толщину картона в месте соединения.
- Теперь согнём составляющую по длине сжатого расстояния.
Всё это проделывать легче и быстрее с помощью инструмента, именуемого правилом. Соединим стороны и основание ящика, просовываем полоску из картона в специально отведённые отверстия и получаем готовый ящик для инструментов.
Источник
Конструкция
Для ручного изготовления можно ограничиться простой конструкцией или «замахнуться» на вариант посложнее. Это будет зависеть от функций, возложенных на органайзер, а также от вида хранящихся устройств и материалов:

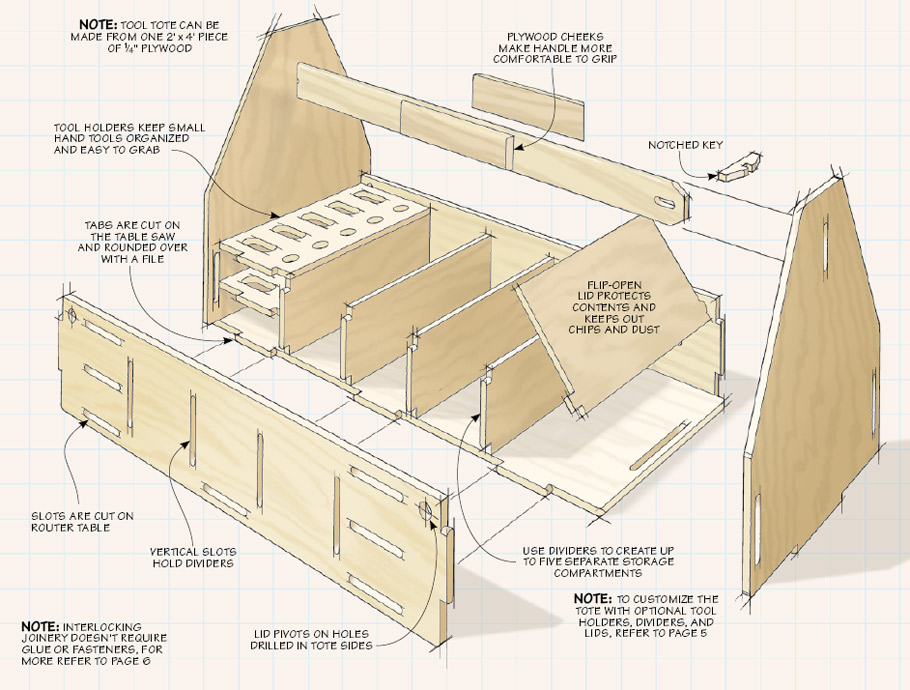

- Простой короб с ручкой чаще используется для плотницкого, строительного или малярного инструмента Он легок в изготовлении, достаточно универсален и удобен при переноске.
- Кейс — конструкция типа чемодана, закрывается крышкой с замком. В таком органайзере можно держать некрупные инструменты, хрупкие приборы, расходные материалы.
- Контейнер с крышкой — очень популярный вариант. Внутреннее пространство организуется в соответствии с нуждами пользователя. На дно укладывают крупногабаритный инструмент, сверху устанавливают контейнеры для хранения «мелочевки». Они могут быть как закрепленными, так и извлекаемыми.

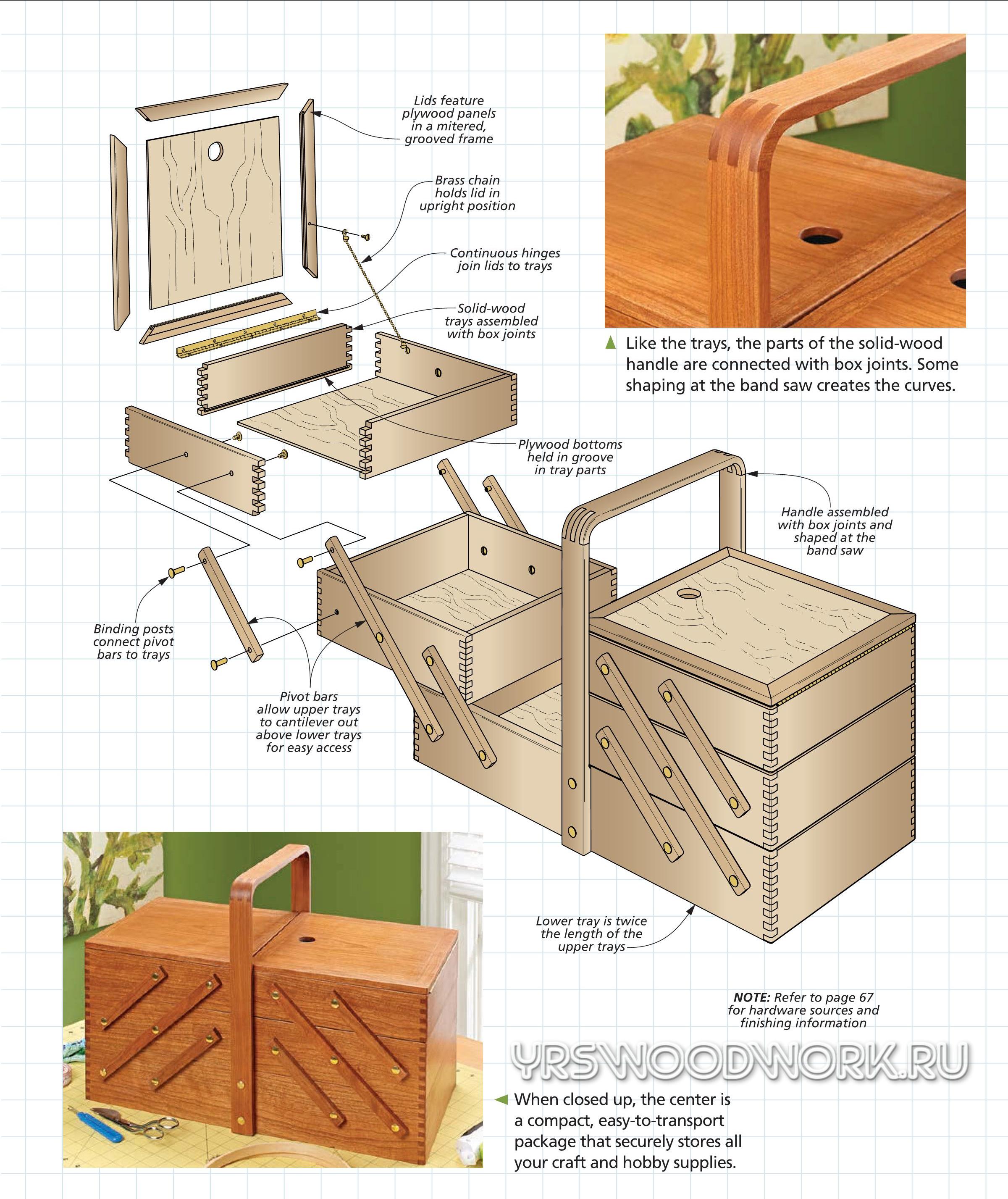

- Раскладные «гармошки». В сложенном виде очень компактны, а при раскладывании предоставляют полный обзор всего, что имеется внутри.

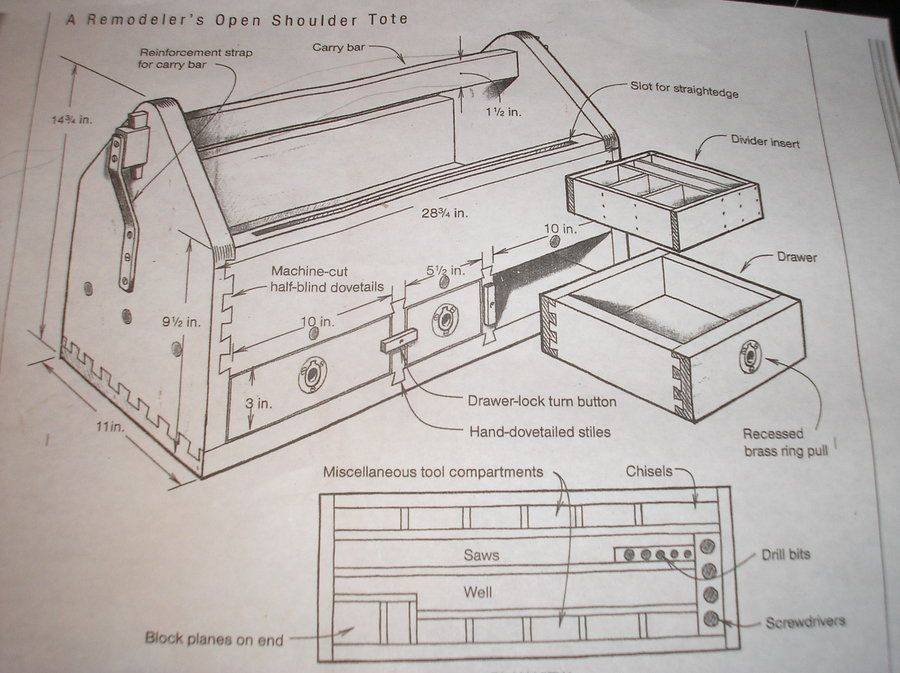

- С выдвижными отсеками — представляют собой конструкцию типа тумбы. Каждое отделение обособлено, все предметы аккуратно сложены и не контактируют между собой.
- На колесах — удобная модификация любого тяжелого органайзера. Проблема переноски на большое расстояние отпадает сама собой. Для профессиональных мастеров или бригад, выполняющих широкий спектр работ, это существенное подспорье.

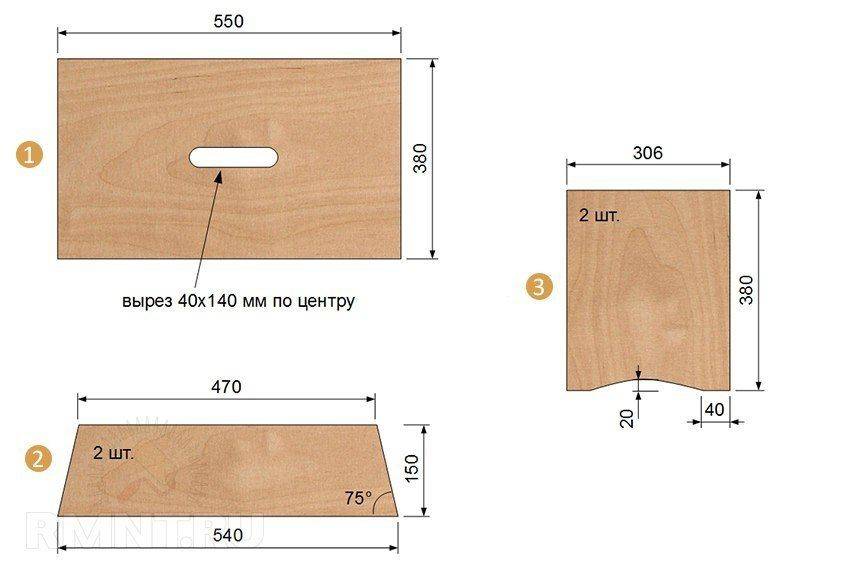

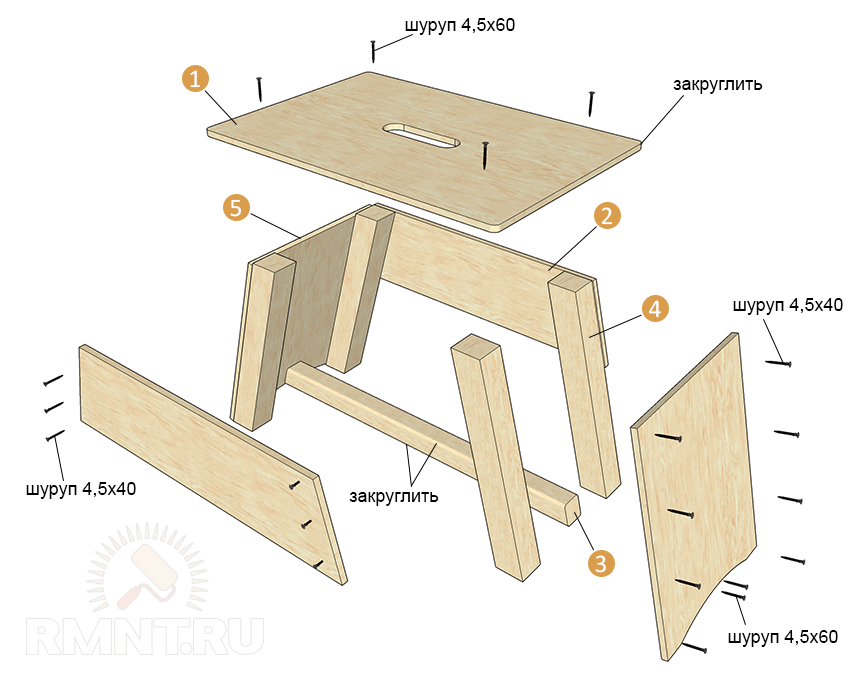

- Ящик-табурет — функциональный вариант, может использоваться как место для сидения или небольшая рабочая поверхность.
Совет мастера
Если толщина фанеры отличается от стандартной. Приходилось ли вам выпиливать фанерные детали по указанным размерам, а затем обнаружить, что их нельзя собрать правильно? Причиной этого является несоответствие реальной толщины фанеры стандарту, в котором обычно указана номинальная толщина, поэтому приходится изменять размеры некоторых деталей, чтобы при сборке не возникли проблемы
Следуйте нашим советам, которые помогут выявить значимые детали и определить их точные размеры■ Никогда не выпиливайте заранее все фанерные детали проекта, так как некоторые размеры, возможно, потребуют изменения.■ Внимательно рассмотрите все рисунки, схемы и чертежи, чтобы определить детали, для которых может потребоваться корректировка размеров В первую очередь обратите внимание на детали, которые устанавливаются между другими деталями, такие как полки, перегородки и ящики, а также те, длина или ширина которых за-висят от размеров ранее собранных частей проекта. Обведите, подчеркните или выделите требующие уточнения размеры, как сделали мы в рисунках и «Списке материалов», чтобы это служило напоминанием перед сборкой.■ Выпиливайте только те детали, для которых точно указаны длина и ширина
После их сборки уточните зависимые размеры остальных деталей (лучше сначала провести пробную сборку без клея)
После их сборки уточните зависимые размеры остальных деталей (лучше сначала провести пробную сборку без клея).

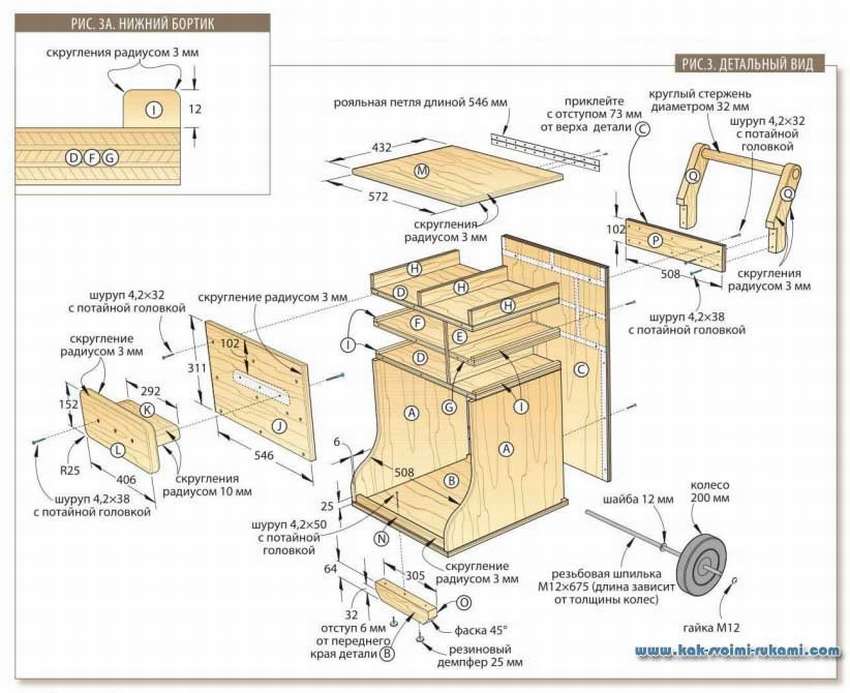

4. Для определения ширины больших перегородок D измерьте расстояние от передней стороны передней стойки А до фальца задней стойки. Выпилите перегородки такой ширины и опилите их до длины 572 мм. Затем выпилите полку Е такой же ширины и длиной 864 мм. (Перед этим измерьте расстояние между боковинами, чтобы уточнить длину полки.) Теперь установите полку (фото В).
Используя большие перегородки D как проставки для установки полки Е, вверните шурупы сквозь боковые панели В в торцы полки.
С помощью проставок выровняйте большие перегородки D в корпусе и закрепите шурупами, ввернув их сквозь дно С и полку Е.
5. Из обрезков фанеры выпилите четыре проставки размерами 51×305 мм для размещения в корпусе больших перегородок D (рис. 1). Закрепите перегородку шурупами (фото С). Затем, также используя проставки, установите вторую перегородку.
Краткий совет! Обязательно пользуйтесь проставками — они гарантируют аккуратность размещения перегородок, и ящики будут легко выдвигаться, не застревая.
Измерьте расстояние от верха панели В до полки Е, чтобы узнать точную ширину малой перегородки F.
6. Определите длину малой перегородки F (фото D). Выпилите перегородку требуемой длины, а ее ширина должны быть такой же, как у больших перегородок D. Установите перегородку посередине полки Е и закрепите ее шурупами снизу.
7. Положите нижнюю крышку С на корпус и выровняйте ее. Просверлите отверстия для шурупов над серединой кромок деталей боковин A/В и малой перегородки F. Вверните шурупы. Затем выровняйте сверху вторую крышку С и прикрепите ее шурупами к нижней. (Сверлите отверстия для шурупов вдоль переднего и заднего краев крышки под небольшим углом.)
Краткий совет! Не приклеивайте верхнюю крышку к нижней, чтобы легко заменить ее в случае повреждения. А если ввернуть шурупы снизу, то сверху будет гладкая рабочая поверхность без следов крепежа.

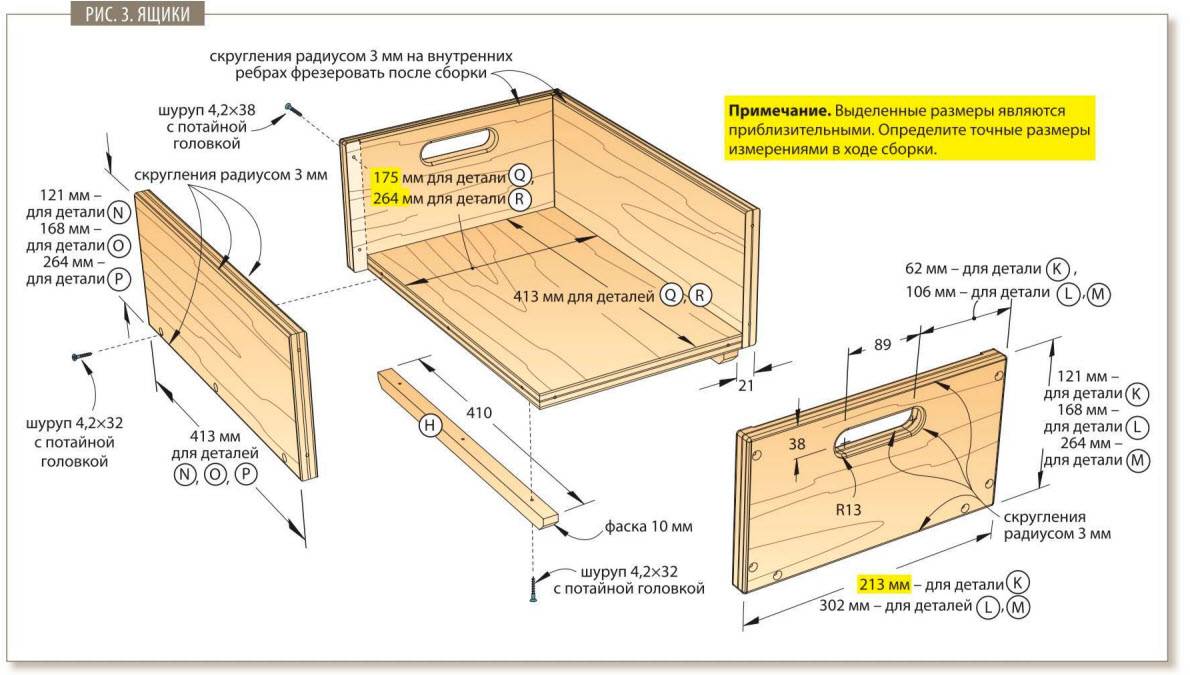

8.Из 6-миллиметровой березовой фанеры выпилите заднюю стенку G, подогнав ее размеры к расстоянию между фальцами боковин. Хотя размеры должны соответствовать указанным, убедитесь в этом с помощью рулетки. Выпилив заднюю стенку, отложите ее в сторону.
