Демонтаж выключателя

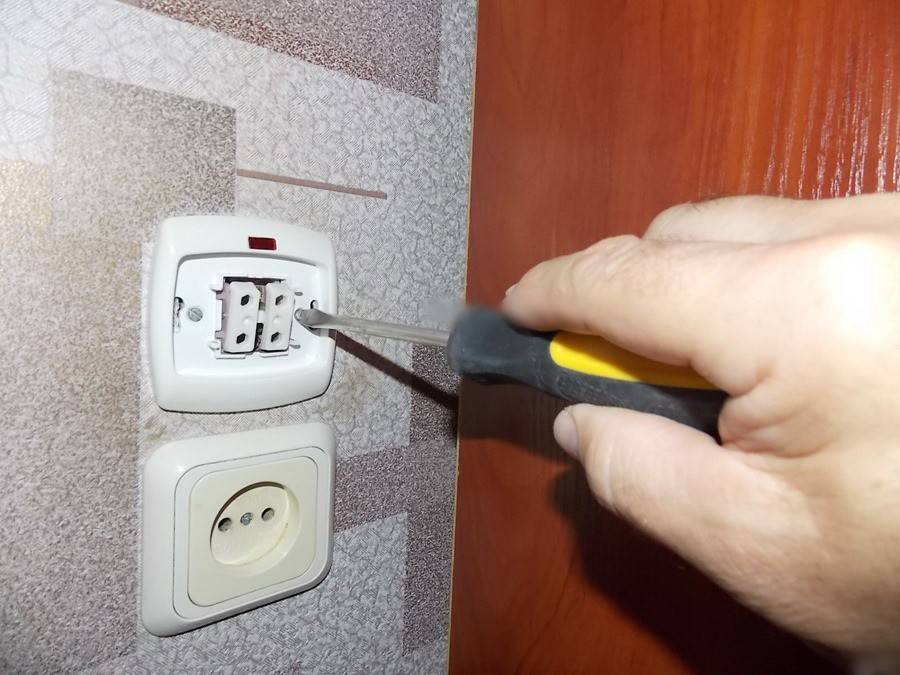

Отворачиваем два винтика, которыми крепиться защитная карболитовая или пластиковая крышка, аккуратно ее снимаем.

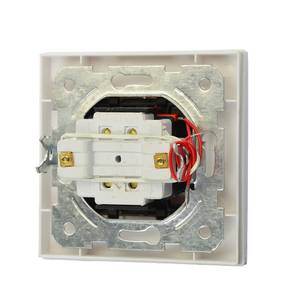

Перед нами механизм одноклавишного выключателя. На нем имеются два контактных винтовых зажима, к которым подключены жилы проводов.
Механизм закреплен в подрозетнике с помощью распорных лапок, которые регулируются с помощью двух винтов расположенных слева и справа.
Перед тем как провести демонтаж механизма необходимо определить жилу, по которой к выключателю подходит фаза. Используем для этого указатель напряжения, инструкцию по использованию можно посмотреть перейдя по подсвеченной синем ссылке в соответствующей инструкции.
Предельно осторожно, чтобы не коснуться контактов находящихся под напряжением руками, по очереди подносим индикатор сначала к одному, затем к другому контакту. Переключаем клавишу выключателя в другое положение и проверяем снова
Нужно найти такое положение клавиши когда фаза будет только на одном контакте, в этой позиции он находится в положении «выключено». Таким образом будет найдена питающая фазная жила провода. Вторая жила, находящаяся без напряжения, будет отходящая на светильник.
Перед проведением дальнейших работ по замене выключателя, нужно позаботиться о безопасности данного мероприятия, для этого необходимо отключить поступление электричества в квартиру (вывернуть пробки лили выключить автомат в этажном или квартирном щите).
Отключаем, проверяем отсутствие напряжение и только после этого продолжаем демонтаж выключателя.

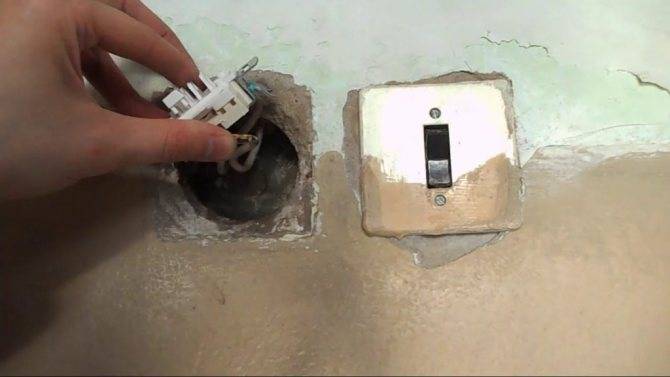

Отворачиваем два винтика распорных лапок, вытаскиваем механизм из подрозетника.
Отсоединяем провода. Сначала фазный провод. Откручиваем контактный винт, извлекаем провод и помечаем его изоляционной лентой.
Затем отсоединяем второй провод освобождая механизм.
Выпрямляем провода.
Демонтаж выполнен.
Типы выключателя на 3 точки
Выключатели с трех мест представлены двумя типа изделий: проходными и перекрестными. Последние не могут использоваться без первых. По принципу работы перекрестные делятся на:
- Клавишные.
- Поворотные. Для замыкания контактов используется поворотный механизм. Представлены разнообразным дизайном и обойдутся дороже обычных.
С учетом монтажа перекрестные делятся на:
- Накладные. Монтаж производится поверх стены, не требует создания в стене выемки для установки блока. Если отделка помещения не запланирована, то такой вариант идеален. Вот только такие модели недостаточно надежные, ведь подвержены внешним факторам;
- Встроенные. Устанавливаются в стену, подходят для работ по разведению проводки во всех типах зданий. Предварительно готовится отверстие в стене по размерам коробки переключателя.
Проходной
В проходном выключателе в отличие от классической модели встроено три контакта и механизм, который объединяет их работу. Главное преимущество изделия – возможность проводить включение или выключение с двух, трёх или более точек. Второе наименование такого выключателя «перекидной» или «дублирующий».
Конструкция проходного выключателя с двумя клавишами напоминает два независимых друг от друга одноклавишных выключателя, но с шестью контактами. Внешне проходной от обычного выключателя не отличить, если бы не специальное обозначение на нем.
Схема подключение проводов проходного выключателя в распредкоробке
Схема без заземляющего проводника. Теперь самое главное это правильно собрать схему в распределительной коробке. В нее должны заходить четыре 3-х жильных кабеля:
кабель питания с автомата освещения распредщитка
кабель на переключатель №1
кабель на переключатель №2
кабель на светильник или люстру
При подключении проводов удобнее всего ориентировать по цвету. Если будете использовать трехжильный кабель ВВГ, то у него наиболее распространены две цветовые маркировки:
белый(серый) – фаза
синий – ноль
желто зеленый – земля
или второй вариант:
белый (серый)
коричневый
черный
Чтобы подобрать более правильную фазировку во втором случае, ориентируйтесь на советы из статьи “Цветовая маркировка проводов. ГОСТы и правила.”
Сборка начинается с нулевых проводников. Соединяете нулевую жилу с кабеля вводного автомата и ноль отходящий на светильник в одну точку посредством клемм ваго.
Далее нужно соединить все жилы заземления, если у вас есть заземляющий проводник. Аналогично нулевым проводам “землю” с вводного кабеля объединяете с “землей” отходящего кабеля на освещение. Этот провод подключается к корпусу светильника.
Осталось правильно и без ошибок подключить фазные проводники. Фазу с вводного кабеля нужно соединить с фазой уходящего провода на общую клемму проходного выключателя №1. А общий провод с проходного выключателя №2 отдельным зажимом wago соединить с фазной жилой кабеля на освещение. Выполнив все эти подключения остается лишь соединить между собой второстепенные (отходящие) жилы с выключателя №1 и №2 между собой
Причем абсолютно не важно как вы их соедините
Можно даже перепутать цвета. Но лучше все же придерживаться расцветки, чтобы не запутаться в будущем. На этом можно считать схему полностью собранной, подавать напряжение и проверять освещение.
Основные правила подключения в этой схеме которые вам нужно запомнить:
- Фаза с автомата должна приходить на общий проводник первого выключателя
- Эта же фаза должна выйти с общего проводника второго выключателя на лампочку
- Два остальных вспомогательных проводника, соединяются между собой в распредкоробке
- Ноль и земля подаются напрямую без выключателей сразу на лампочки
Перекрестный
Перекрестные модели с 4 контактами, что позволяет одновременно подключить два контакта. В отличие от проходных, перекрестные модели не могут использоваться самостоятельно. Их устанавливают в комплекте с проходными, на схемах обозначают идентично.
Напоминают такие модели два спаянных одноклавишных выключателя. Специальными металлическими перемычками соединены контакты. Всего одна кнопка выключателя отвечает за работу системы контактов. При необходимости перекрестную модель можно сделать самому.
Принцип работы перекрестного отсоединителя
Проходной прибор включения и выключения света внутри имеет четыре клеммы — на вид такой же, как обычные выключатели. Такое внутреннее устройство необходимо для крестообразного соединения двух линий, которые будет регулировать выключатель. Отсоединитель в один момент может сделать расключение двух оставшихся выключателей, после чего их вместе соединяет. Результатом становится включение-выключение света.
Соблюдение техники безопасности
Ну вот мы и разобрали, как выполнить установку выключателей – одну из наиболее простых электромонтажных работ, не требующей особых умений и талантов. Если заранее все изучить и понять, что, как и почему именно так делается, то Вы легко и быстро сможете проделать эту доселе не знакомую процедуру установки выключателя.
И один из важнейших моментов – это соблюдение техники безопасности, иначе сила тока будет проверять вас на прочность. А правил техники безопасности не так уж и много:
- Перед началом работы прекратить подачу электроэнергии, отключив автоматы в электрощите. Принять меры для исключения возможности повторной подачи напряжения.
- Все инструменты должны быть исправны. Необходимо проверить отсутствие повреждений и сколов на изолирующих частях инструментов.

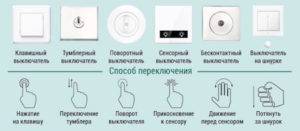

Виды электрических выключателей
Ассортимент электротехнических устройств представленный на российском рынке не позволяет перечислить все наименования данного товара, но абсолютно все устройства делятся на следующие модификации:
- Скрытого монтажа — этот вид электрических выключателей, позволяет сохранить интерьер помещения и разместить элемент электротехнической арматуры внутри стены. Из недостатков такого вида элементов электротехнической арматуры, можно назвать необходимость в штроблении стен, что значительно увеличивает временные затраты на выполнение монтажных работ.
- Наружного монтажа — используется преимущественно в банях и подсобных помещениях. Такой вид выключателей, намного удобнее в эксплуатации и ремонте, но существенно уступает скрытым устройствам, в эстетике.
Монтаж данных устройств, занимает немного времени, но каждый вид имеет свои особенности и последовательность установки. Как установить выключатель света по всем правилам, будет подробно рассказано ниже.
Как выглядит проходной выключатель с 2 и более мест?
Это минимальное количество устройств, которое можно подключить к системе, чтобы пользователь мог включать или выключать один светильник. На практике такие приспособления используются для того, чтобы включить освещение в одной точке, пройти с комфортом определенный участок и выключить свет в другой точке, не возвращаясь назад.
Пример устройства разводки для жилого помещения из категории стандартных проектов.
Однако проекты на управляющих точек применяются достаточно активно. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться. Как уже было сказано выше, при отсутствии схемы контакты лучше вызвонить при разных положениях клавиши.
Именно поэтому возникает вопрос, как сделать возможным включение лампочки сразу с двух и более мест? Поделиться с друзьями: Вам также может быть интересно. Рассмотрим принцип действия данных устройств согласно следующему фото: В данной схеме смонтировано: источник питания В фаза и ноль ; распределительная коробка, в которой выполняется коммутация; 2 группы цепей освещения для примера это может быть люстра и светодиодная подсветка в зале или комнате. Схема управления двумя отдельными светильниками из четырех точек Как мы уже заметили, схему управления освещением можно наращивать бесконечно.
Конечно, дополнительный провод можно проложить в кабель-канале или воспользоваться полостью в пластиковом плинтусе. Что касается дешевых китайских выключателей, то в основном, подобной схемы нет, поэтому приходится концы вызванивать прибором. Автоматическое выключение света при выходе из определенной зоны можно организовать с помощью таймеров, или датчиков, фиксирующих перемещение.
Подключение проходного выключателя
Отличия — в количестве контактов Работает выключатель следующим образом: при переключении клавишей вход подключается к одному из выходов. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Рассмотрим далее, какова должна быть схема подключения проходного выключателя с 2-х мест, поскольку это считается наиболее распространенным вариантом выполнения систем освещения в домах, квартирах или офисах.
В таких ситуациях возникает необходимость управления освещением с двух мест, именно для решения таких задач и предназначены так называемые проходные выключатели. Решение исполнено с учётом разводки кабеля с проводником заземления PE. В данном случае речь идет о включении в цепь перекрестного переключателя, выступающего в роли дополнительного звена. В таком случае можно будет воспользоваться схемой подключения проходных выключателей на 4 точки. После нажатия на первую кнопку, лампочка погаснет.
В распределительной коробке соединяем соответствующие провода обоих выключателей. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины. Обзор производителей проходных выключателей: популярные модели Прежде чем купить проходной выключатель, стоит познакомиться с ведущими производителями, которые выпускают наиболее качественные изделия. Промежуточного положения в данном случае не предусматривается. Параллельный переключатель в отличие от проходного содержит целых 5 контактов, которые и обеспечивают более сложную схему управления освещением, имеющую гораздо большее количество вариантов.
Как подключить проходной выключатель
https://youtube.com/watch?v=3yLQJbjN8Eo
Основные методы устранения неполадок
Чаще всего при включении в приборе подгорают контакты, и здесь рекомендуется просто зачистить контактные группы. Сделать это лучше небольшим отрезком наждачной бумаги. Иногда выключатель не работает из-за неплотного зажима проводов, поэтому необходимо проверить работоспособность фиксирующего винта.
Тяжелая работа выключателя, особенно со скользящим типом контактов связана с тем, что отсутствует смазка, из-за этого контакт не включает цепь. Наличие оплавленной пластмассы или раскрошившегося керамического корпуса означает, что прибор сломался окончательно и подлежит окончательной замене.
Использование кабель-канала
Кабель-канал ПВХ
Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.
Плинтус с кабель-каналом
Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать
Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?
Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.
Работы закончены
Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.
Способ №1: Установка беспроводного выключателя
В этом случае вам совершенно не нужно заморачиваться с прокладкой новой проводки, штроблением стен и поиском подходящего инструмента. Достаточно лишь обзавестись базовым комплектом из беспроводного выключателя света и пульта дистанционного управления — узнайте про них подробнее на примере системы nooLite.
За счёт беспроводных решений схема действий заметно упрощается:
- Коммутировать нагрузку — то есть, комнатное освещение — будет беспроводной выключатель nooLite. Этот миниатюрный силовой блок можно установить прямо в стакан люстры, за подвесным потолком, в подрозетник или на место старого выключателя в стене.
- В качестве дистанционного управления используем пульт nooLite, который работает в паре с силовым блоком и передаёт ему команды включения-выключения. Эти модули можно крепить на любой поверхности двухсторонним скотчем без необходимости сверлить стену, а радиус действия достигает 50 метров. Нажали на кнопку — и мгновенно получили результат в другом конце комнаты или коридора.
- Осталось только установить заглушку на место старого выключателя — и вуаля, всё готово!
Демонтаж старого устройства своими руками
В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.
Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.
Как разобрать выключатель света в квартире
Работа по демонтажу выключателя выполняется в следующей последовательности:
- отключить подачу электроэнергии;
- удаление клавиш при помощи отвертки;
- снятие внешней декоративной панели;
- откручивание винтов, на которых крепится выключатель;
- удаление выключателя из коробки;
- отсоединение проводов.
Советуется сфотографировать, как были подключены проводники, чтобы при подключении их не перепутать.
Как снять со стены короб
Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.
Перекидной выключатель
Варианты схем
Снабжен двумя входами и выходами, имеет четыре клеммы, сразу переключает пару контактов. Используется не так часто, но в некоторых случаях незаменим. Облегчает передвижение в темное время суток:
- в большом коридоре или холле с множеством дверей;
- в квартире с тремя уровнями;
- спальне с выключателем у входа и двумя рядом с кроватью;
- находясь в доме, возможно управлять светильниками в гараже, на террасе, в беседке.
Чтобы обустроить освещение лестницы в трехэтажном здании, необходимо создать три точки контроля. Перекидной переключатель перекрестного типа не используется сам по себе. Подключать его нужно в разрыве между проходными выключателями. Зная порядок подключения проходного, несложно разобраться, как сделать переключатель перекидной.
Их количество может доходить до 10, но они всегда должны быть расположены между проходными.
Инструкция по замене выключателя света
Перед тем как сменить новый выключатель света в квартире, необходимо демонтировать старый клавишный прибор и убедиться в исправности проводки.
Как снять старый выключатель?
Демонтаж старого выключателя производится в соответствии с пошаговой инструкцией:
- Снять клавишу и верхнюю крышку.
- Отсоединить провода с помощью отвертки, откручивая болты на клеммах.
- Подать питание на распределительном щитке и найти фазный провод с помощью индикатора.
- Отключить напряжение в сети.
- Промаркировать фазу изоляционной лентой либо другим способом.
- Ослабить винты, удерживающие распорные лапки.
- Извлечь прибор из подрозетника.
Схема демонтажа старого выключателя
В некоторых случаях последовательность будет обратной — отсоединить провода можно только после того, как выключатель извлечен. Это зависит от конструктивных особенностей устройства.
Демонтаж наружного переключателя производится в аналогичном порядке. Разница лишь в том, что вместо ослабления винтов распорных лапок здесь выкручиваются шурупы, которыми прибор крепится к стене.
Видеоинструкцию по демонтажу старого выключателя можно посмотреть на канале «Парни из Камня. Ремонт квартиры своими руками».
Проводим подготовку к подключению
Прежде чем подключать новое устройство, необходимо выполнить следующие подготовительные операции:
- Ослабить винтовые клеммы, чтобы провода легко входили в отверстие.
- Выкрутить винты распорных лапок так, чтобы выключатель свободно помещался в подрозетник (для устройств наружного типа эта операция не потребуется).
- Выполнить зачистку проводов при их замене (если состояние старого электрического кабеля хорошее, зачищать его не нужно).

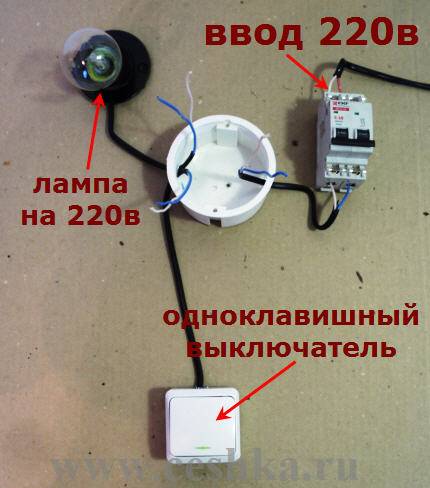

Схема и подключение с одной кнопкой
После того как все подготовлено, можно выполнять монтаж прерывателя с одной клавишей, следуя подробному алгоритму:
- Изучить маркировку на клеммах одноклавишного выключателя. Фазный провод должен быть присоединен к контакту L, второй конец кабеля — к разъему 1 соответственно.
- Вставить оголенные провода в контактные отверстия и затянуть винты клемм. Не стоит прилагать слишком большие усилия, иначе можно сорвать резьбу.
- Установить выключатель в подрозетник строго горизонтально без перекосов.
- Зафиксировать устройство раздвижными лапками, затянув винты.
- Проверить правильность работы осветительных приборов, включив автомат на электрощите.
- Если выключатель работает правильно, установить крышку и клавиши.
Схема и подключение с двумя кнопками
Алгоритм установки выключателя с двумя клавишами:
- Подсоединить фазный провод к контакту L, оставшиеся два конца — к разъемам 1 и 2 в соответствии с маркировкой.
- Затянуть крепженые винты (на пружинных клеммах эта операция не требуется).
- Разместить выключатель в подрозетнике.
- Затянуть винты раздвижных лапок, исключив даже минимальные зазоры.
- Убедиться что устройство работает корректно, подав питание.
- Установить крышку и обе клавиши.
Пошаговая инструкция по установке двухклавишного выключателя приведена в фотогалерее:
Нестандартная ситуация
Нередки случаи, когда провод внутри подрозетника слишком короткий. Его длины не хватает, чтобы подключить новый выключатель. Такие нестандартные ситуации возникают в старых домах, где электроприборы уже подвергались замене несколько раз, и проводка пришла в негодность. В этом случае кабель необходимо нарастить.
Для этого потребуются дополнительный инструмент и расходные материалы, а именно:
- молоток;
- зубило;
- шпатель;
- двухжильный провод длиной 10–15 см;
- немного шпатлевки или гипса;
- изоляционная лента.
Сращивать между собой можно только провода одних и тех же типов. Медный кабель соединять с алюминиевым нельзя — это может привести к окислению в зоне контакта, снижению проводимости и перегоранию проводки.
Наращивание кабеля выполняется в следующей последовательности:
- Определить, в каком направлении проложен кабель в стене.
- Аккуратно освободить отрезок провода длиной около 10 см с помощью молотка и зубила.
- Отрезать кусачками участок поврежденного кабеля.
- Зачистить концы нового и старого кабеля, полностью сняв изоляцию на участке не менее 2 см.
- Туго скрутить защищенные провода между собой.
- Плотно обмотать оголенные участки изоляционной лентой.
- Утопить соединенный кабель в канал.
- Замазать поврежденный участок гипсом или шпатлевкой.
После того, как раствор полностью затвердеет (через 15–20 минут), можно продолжать работы по установке нового выключателя.
Замена старого выключателя
Наиболее простая работа – замена старого выключателя новым. Она включает две операции – демонтаж старого устройства и установка, подключение нового прибора. Порядок их проведения зависит от типа устройства.
Как снять старый выключатель
Работа проводится в таком порядке:
- С помощью плоской отвертки или ножа отделяется клавиша. В некоторых моделях установлена дополнительная планка для ее прижатия, которую предварительно надо снять.
- Снимается крышка выключателя, для чего откручивается винт (иногда два винта).
- Ослабляются винты крепежных лапок, которые фиксируют выключатель в гнезде.
- Весь выключатель вынимается из гнезда.
- Из клеммных зажимов извлекаются подводящие провода.
Демонтируют двухклавишный выключатель аналогично тому, как снимают одноклавишное устройство.

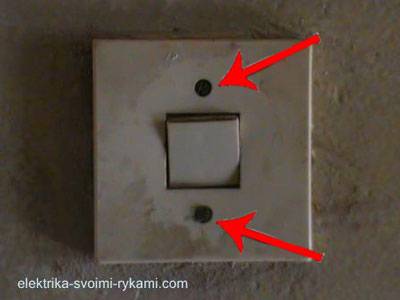

В некоторых квартирах остались выключатели старого типа. Они имеют устаревшую конструкцию, и порядок демонтажа несколько отличается. В них клавиша не снимается, т.к. устройство не подлежит разборке.

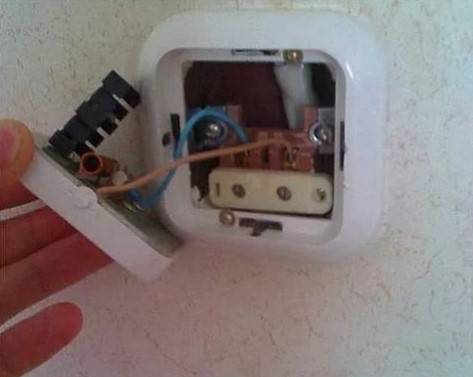

Откручиваются два винта (иногда один, в центре), и снимается крышка. Далее ослабляют винты крепежных лапок и вынимают выключатель. Концы проводов чаще всего закреплены винтами. Их откручивают плоской отверткой, и освобождают провода.
Установка нового выключателя
Работы осуществляют в обратном порядке:
Концы проводов вводят в отверстия клеммных зажимов и надежно закрепляют винтами
В двухклавишных выключателях принимается во внимание маркировка, нанесенная при демонтаже. В одноклавишных конструкциях порядок подведения проводов не имеет значения.
Выключатель максимально заводят внутрь гнезда и выравнивают
Излишки проводов аккуратно раскладывают в гнезде. Фиксация обеспечивается двумя винтами, с помощью которых происходит расклинивание корпуса боковыми лапками.
Устанавливают декоративную крышку при помощи одного или двух винтов.
Слегка нажимая рукой, устанавливают клавиши до появления характерного щелчка.
После проверки работы механизма можно подключать электричество. В некоторых современных выключателях может предусматриваться оригинальная конструкция. Порядок установки описывается в инструкции к устройству.
Как перенести выключатель без штробореза
Есть способ установки выключателя накладным способом. Многие, кстати, именно так и делают – меньше грязи, нет необходимости делать ремонт (ведь отделка будет явно испорчена при штроблении), да и времени на всю работу уходит очень мало.
Но куда деть провода, которые неизбежно появятся при переносе выключателя? В таком случае используют кабель-канал или специальный плинтус – он, кстати, выполнит роль дополнительного декора в помещении.
Если накладной выключатель устанавливается на кафельную плитку, то нужно использовать специальное сверло. А еще, накладной выключатель ни в коем случае нельзя располагать вблизи отопительных приборов и рядом с источниками воды, а для фиксации выключателя нужно использовать шурупы длиной 2,5 см и более.
Перенести выключатель самостоятельно сможет и не мастер, просто нужно подготовить весь необходимый инструмент и внимательно отнестись к соблюдению поэтапности работы.
За и против
Итак, мы рассмотрели наиболее частые случаи, когда нужно перенести выключатель света в другое место и прибегнуть к дистанционному управлению. А теперь взвесим все за и против — стоит ли эта игра свеч?
Плюсы
- Предельно лёгкий и быстрый монтаж без лишнего шума и пыли.
- Сохраняется эстетический вид помещения вплоть до дизайнерских штучек.
- Возможность повторно переставить выключатель при перепланировке.
- Дополнительные фишки: плавная регулировка яркости света, выключение по таймеру, пользовательские сценарии и т. д.
Минусы
- Требует однократного вложения средств в оборудование.
- Необходимость менять батарейку в пульте раз в 3-5 лет.
- Дальность переноса ограничена радиусом действия радиоканала (порядка 25-50 м).
