Технические вопросы переноса
Для начала необходимо приготовить материалы и инструменты, рассчитать длину провода, а также отключить счетчики. Обязательно надо проверить отсутствие тока с помощью индикаторной отвертки.
- Все провода должны располагаться вертикально или горизонтально. Нельзя их прокладывать по диагонали через стенку.
- Наиболее подходящее сечение кабеля – 1,5 мм2.
- Высота выключателя должна быть не менее 60 см от пола. Часто устанавливают по евростандартам – 90 см.
Использование шлейфа

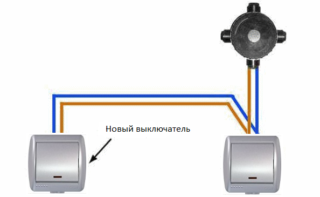

Соединение выключателей шлейфом
Этот способ имеет как преимущества, так и недостатки. Основной плюс – сделать это легко и просто. Достаточно проложить кабель от старого выключателя к новому. Их получится два. Обычно шлейф используют для перемещения розеток.
Недостатки – это ненадежно и некрасиво. Когда в квартире или доме хороший ремонт, два выключателя портят весь внешний вид помещения.
Удлинение провода
Перенос выключателя с помощью удлинения провода
Способ считается более надежным. Он заключается в присоединении куска нового кабеля к старому. Однако тут потребуется проделывание небольшой штробы. На месте старого выключателя нужно установить распределительную коробку, в которой будут размещены удлиненные провода. Эту коробку лучше спрятать в стену, чтобы она не портила внешний вид.
Для удлинения надо вынуть кнопку и корпус старого выключателя, а к новому перфоратором проделать штробу. Затем можно соединить провода, спрятать их в распределительную коробку и приступить к монтажу нового выключателя.
Вывод новой линии
Провода спрятаны под кабель-канал
Это надежный, но не самый быстрый способ переноса. При выключенном электичестве делается штроба. Она должна располагаться от распределительной коробки по направлению к новому выключателю. В штробе размещают провода. Все отверстия замазывают алебастром. Когда все провода будут подключены, останется только включить электрический ток.
Подсоединение без штробления
Перенос выключателя без штробления выполняется с помощью специальных конструкций. В магазинах можно приобрести кабель-канал. Выглядит, как длинная узкая пластиковая коробка. В него помещаются все провода, а само устройство крепится к стене. Кабель-канал можно встроить и в плинтус.
Что делать со старым отверстием
Заделывание отверстия старого выключателя в гипсокартоне
После того как старый выключатель демонтирован, отверстие от него нужно убрать. Для этого используется алебастр, гипс, шпаклевка. Выбранный раствор надо развести согласно инструкции и с помощью шпателя замазать отверстие.
После высыхания туда можно наклеить обои или повесить картину.
Как опустить выключатель ниже по стене
Существует несколько способов опустить выключатель ниже по стене. Делать это можно любым из вышеописанных способов: с использованием шлейфа, удлинением провода. Также разрешено пользоваться методом переноса с помощью кабель-канала.
3 способа аккуратно перенести выключатель света в удобное место без штробления
Нередко возникают ситуации, когда нужно перенести выключатель света в другое место. Зачастую, это делают новые хозяева квартиры при переезде. Но если вы решили просто поменять место расположения выключателя, не затевая ремонта, можно обойтись без штробления стен.
Прокладка провода в кабель-канале
Самый очевидный способ переноса проводов — протянуть их к новому месту выключателя в кабель-канале — закрывающемся пластиковом коробе, который крепится к стене. В магазинах можно приобрести не только разных размеров кабель-каналы, но и различных цветов и даже текстур, например, под дерево. Пластиковые короба фиксируются на стене саморезами, причиняя минимум вреда обоям или краске. Такие каналы можно протянуть куда угодно и спрятать в них все провода.
Использование декоративных проводов
Еще один вариант оформления проводов при переносе выключателя на новое место — задекорировать их в соответствии с интерьером. Можно приобрести цветные провода или сделать их такими самостоятельно. Очень интересный вариант декора получается, когда провода оформляют в виде веток дерева.
Для воплощения этой идеи понадобятся зеленые или коричневые кабеля. Если не нашли подходящих в магазинах, покрасьте или обклейте их цветным скотчем самостоятельно, после чего к ним приклеиваются листочки, вырезанные из бумаги или других материалов, птички и прочие элементы, которые подскажет ваша фантазия. Таким образом, преобразованные провода будут выигрышно смотреться в интерьере.

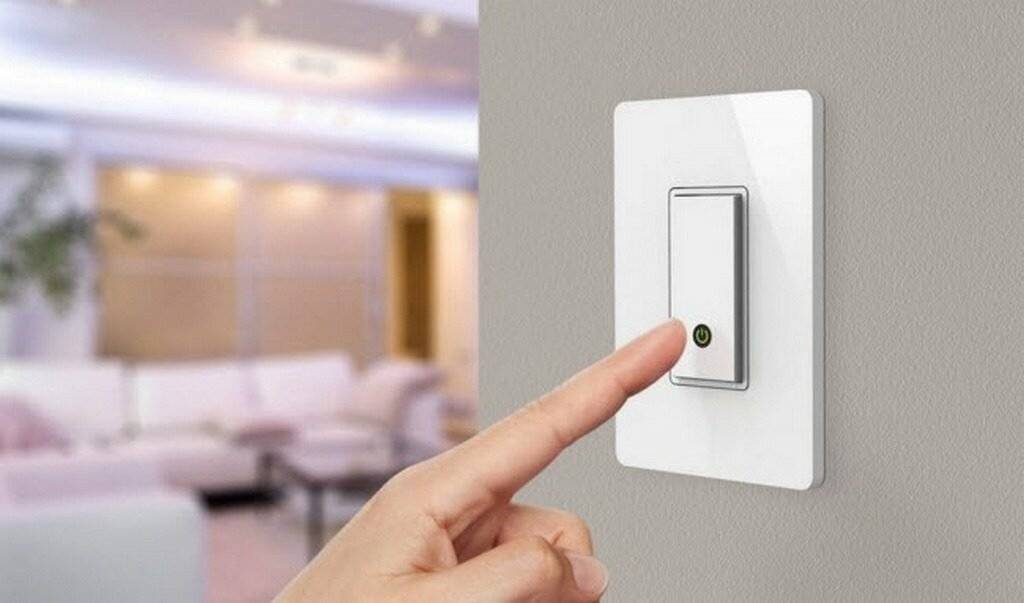

Установка дистанционного выключателя
Это просто находка для современного дизайнера, ведь их можно установить где угодно, даже в шкафу. При этом не понадобится штробить стены и делать ремонт.
Дистанционный выключатель состоит из:
- приемника, который крепится как можно ближе к объекту включения/выключения или внутрь его, если позволяет конструкция;
- выключателя (передатчика), который может быть выполнен в разных вариантах.
Провода необходимо подвести только к приемнику, сигнал на выключатель будет передаваться при помощи инфракрасного импульса или радиоволн. Выключатели бывают нескольких видов:
- сенсорные — работают от прикосновения;
- управляемые по wi-fi или с помощью радиоволн;
- многоканальные — можно одновременно подключить несколько передатчиков и управлять несколькими устройствами;
- с задержкой — выключают люстру не сразу, а спустя какое-то время, чтобы, например, человек успел дойти до кровати.
Расстояние от передатчика до выключателя варьируется в зависимости от типа устройства и составляет 20-25 метров.
Управление светом происходит с помощью:
- прикосновения к сенсорной панели выключателя;
- нажатия на кнопку на механических устройствах;
- с пульта дистанционного управления.
Дистанционные выключатели, пожалуй, наилучшее решение проблемы маскировки проводов.
Перенос выключателя с использованием штробореза
Все начинается с демонтажа старого выключателя:
- снять клавишу можно простым движением: одним пальцем прижимаем нижнюю ее часть, а другим – движением на себя тянем верх клавиши;
- с помощью плоской отвертки снимаем декоративную рамочку – аккуратно поддеваем эту вставку и тянем на себя (обычно она легко отщелкивается);
- извлекаем сердечник из стены – для этого нужно ослабить фиксирующие лапки методом откручивания винтов, расположенных по бокам.
Итак, выключатель из стены извлечен. Следующий шаг – проверка отсутствия напряжения в проводах – это можно сделать с помощью отвертки-индикатора. Если напряжение отсутствует, то отсоединяем все провода.
Обратите внимание: если освободившиеся провода имеют длину не менее 15 см, то можно их соединить с заранее подготовленным кабелем. В таком случае, роль распределительной коробки будет играть чашечка из-под выключателя, которая уже вмонтирована в стену. Достаточно будет соединить между собой провода и вложить их в коробку
Достаточно будет соединить между собой провода и вложить их в коробку.
Следующий шаг – подготовка отверстия для нового выключателя. Для этой работы используют коронку по бетону, ничего сложного в процессе нет. Только учтите, что перфоратор или ударная дрель должны быть переведены в режим сверления, а использовать режим комбинированный с дроблением ни в коем случае нельзя.

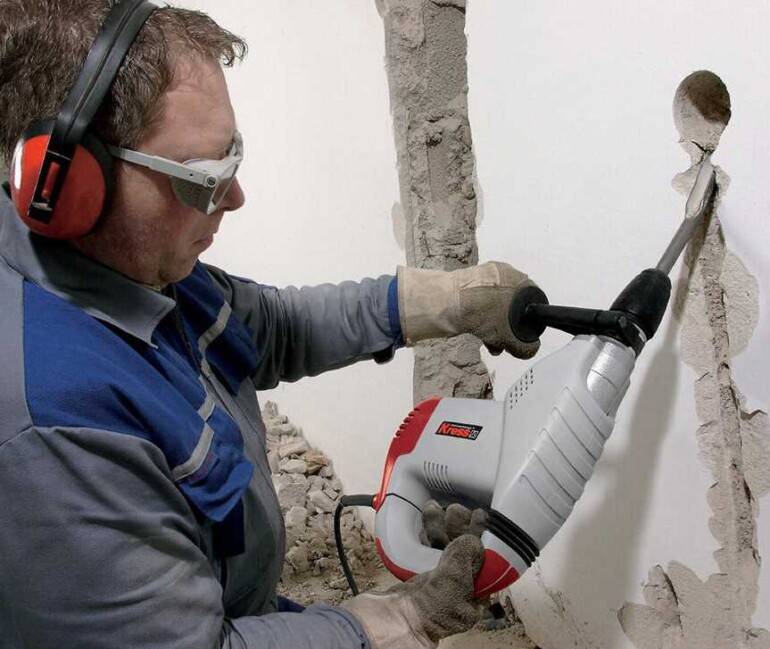

Дальше приступаем к штробированию. Но сначала убедитесь в том, что по «пути следования» штробореза не встретится проводка (например, провода, ведущие к распределительной коробке или близко расположенной розетке) – это делает бесконтактным детектором напряжения. Если таковых проводов нет, то переключайте перфоратор или ударную дрель в режим дробления. Не стоит делать слишком широкую и глубокую штробу – предстоит проложить только один кабель, поэтому вполне будет достаточно канавки глубиной и шириной в 25 мм. Преимущества такой маленькой штробы в возможности полностью утопить в ней кабель без каких-либо специфических крепежных элементов и минимуме работы по оштукатуриванию канавки.
После того, как кабель проложен в штробе, она замазана алебастром, можно приступать к установке сердцевины выключателя. Монтаж совершается в том же порядке, что и демонтаж, но в обратном порядке:
- с помощью крепежных винтов крепим провода;
- закручивая боковые винты, зажимаем фиксирующие лапки и проверяем крепость фиксации сердцевины выключателя;
- устанавливаем механизм одновременно с декоративной рамкой – должен прозвучать характерный щелчок, указывающий на плотную «посадку» выключателя;
- крепим клавишу.
Обратите внимание: если устанавливаете двухклавишный выключатель, то проследите, чтобы общий контакт (фаза) был расположен вверху. Определить место расположения всех проводов легко: фаза всегда находится с одной стороны, а два провода, идущие на светильники, всегда с другой. Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым
Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами
Для подключения светильника к выключателю нужно определить, какой из трех проводов является фазовым. Делается это с помощью отвертки-индикатора (она засветится от прикосновения к проводу), но сначала обеспечьте дом электричеством. Провод фазовый можно аккуратно пометить лаком для ногтей или маркером. Только не забудьте сразу же опять обесточить дом/квартиру, чтобы продолжить заниматься монтажными работами.
Старое отверстие можно закрыть двумя способами – либо приобрести специальную декоративную крышку в строительном магазине, либо воспользоваться алебастром.
Если выключатель предстоит перенести немного в сторону, то алгоритм работы будет таким же, какой описан в данном материале. Но учтите одну важную деталь – нельзя переносить выключатель далеко от распределительной коробки: специалисты не рекомендуют делать штробу длиннее 3 метров.
Особенности переноса в домах различной постройки
Штробы для электропроводки
Отличия в способах удлинения или укорачивания проводки, подводимой к розетке, проявляются в основном в материале ее стен. По этому признаку городские дома делятся на постройки панельного типа, представляющие собой модульные конструкции из типовых ж/б плит и кирпичные здания
С точки зрения переноса особую важность представляют стены, которые могут быть:
- Чисто бетонными поверхностями, оклеенными обоями, например.
- Отделанными под штукатурку или гипсокартонными плитами.
- С декоративным покрытием типа ДВП.
Для каждого из вариантов состояния стен подойдет свой способ прокладки кабельных жил. В случае бетонных и оштукатуренных поверхностей при необходимости удлинения электропроводки потребуется проделать в них штробы, в которые затем укладывается дополнительный отрезок кабеля.
Правильный подход к прокладке удлинительного шнура при наличии декоративной отделки предполагает проводку его под отделочным материалом. В новом месте просверливается отверстие по диаметру переносимой розетки. Действующими нормативами не запрещается наружная прокладка прямо по декоративному материалу, что делается иногда при желании оформить проводку в стиле «ретро».
Не хотите портить стены? Нужно провод удлинить
Разрушение стен оправдано лишь во время капитального ремонта, который равен по стрессовым моментам пожару в квартире. Щадящий способ, позволяющий сохранить красивые обои на стенах – увеличение длины провода. Необходимо повторить пункты «ювелирного монтажа розетки»: с №1 по №3 и запомнить ещё один алгоритм – наращивания длины провода:
- Убрать прикрывающую панель со старой розетки и вытащить блок.
- Зачистить новый кабель, подсоединить его жилы к проводникам в розетке.
- В старую нишу установить распредкоробку и углубить в ней скреплённый и заизолированный провод.
- Зафиксировать в углублении короб, зачищенные жилы кабеля подключают клеммами к разъёму.
- Готовый к использованию блок помещают в короб и закрывают панелью.
Пожалуй, на этом заканчивается пошаговая инструкция о том, как перенести розетку в доме, без лишнего шума и пыли, экономя время и деньги за счёт самостоятельной работы.
Подключение и монтаж новой наружной розетки
Обращаю внимание, что к старой розетке мы пока не прикасаемся, она ждёт своего часа, чтобы отправиться в последний путь. Соответственно, и напряжение в этажном щитке отключать пока не надо
Использую в данном случае кабель АВВГ 2х2,5 с алюминиевыми жилами.
Подключаем и монтируем новую наружную розетку. Есть типы розеток, которые удобнее сначала подключить, а потом прикрутить к стене, это надо учесть, и не спешить с монтажом.
Помните, что я сказал про стену? Здесь тоже дюбеля не понадобились, прекрасно подошли саморезы по дереву длиной 25 мм.
Перенос розетки в квартире в другое место. Подключение и монтаж новой внешней двойной розетки
Тот же вид, только сбоку, приведен в начале статьи.
Конечно, если есть возможность и малейшая необходимость, лучше ставить двойную розетку. Установка двойной розетки решит проблему с подзарядкой гаджетов, которые заполонили современные квартиры…
Технология создания шлейфа
Шлейфовый способ является наиболее безопасным из всех вариантов. Он предполагает не просто перемещение старой розетки вверх или вниз, а создание новой «точки» в непосредственной близости от старой.
Главным преимуществом шлейфового способа является возможность подключить новую розетку, разместив ее на необходимом для работы участке стены, и при этом сохранить старую
Единственный недостаток такого соединения в том, что кабель от подрозетника к подрозетнику прокладывают горизонтально. Зная, что традиционно разветвление к тем же выключателям и розеткам прокладывают вертикальным маршрутом, по своей забывчивости можно ненароком повредить провод.
Кроме того, если в месте коммутации повредится одна из жил, то перестанут работать все идущие за ней элементы. А потому, чем меньше точек подключения будет включать система, тем надежнее она будет.
Выбор необходимых материалов
При использовании этого способа затраты материалов сводятся к минимуму.
Помимо приобретения самой новой розетки для проведения работ необходимо подготовить:
- провод соответствующего сечения;
- пластиковый подрозетник;
- перфоратор с коронкой D70 мм;
- индикаторную отвертку;
- плоскогубцы;
- молоток;
- плоскую отвертку;
- инструмент для снятия оплетки.
Сам провод вовсе не обязательно укладывать в штробе, а можно проложить открытым способом, используя для этого кабельный канал.
Чтобы осуществить перенос точки подключения на новое место и избежать при этом процедуры штробления стен, рекомендуется использовать накладную модель кабель-канала
Выбор модели подрозетника зависит от материала основы, в которую его предполагается заглублять. Для бетонных и кирпичных стен выбирают обычные пластиковые «стаканы», а для гипсокартонных оснований – модели, оборудованные распорными лапками.
Изготовление ниши и монтаж подрозетника
Перед тем как перенести скрытую розетку в другое место, надо подготовить место для установки подрозетника и сделать штробу для прокладки участка электросети. Наметив место размещения будущей точки подключения, с помощью коронки просверливают отверстие.
За неимением таковой можно воспользоваться перфоратором, оснащенным ударным сверлом, или болгаркой. В этом случае сначала по контуру разметки насверливают отверстия, а затем с помощью зубила скалывают отдельные фрагменты стенового материала.
Глубину ниши делают такой, чтобы пластмассовый корпус «стакана» был полностью в нее утоплен, и при этом оставался запас в 3-4 мм
В подготовленную нишу погружают «стакан». Через его заднюю стенку заводят идущий от распределительной коробки электрический кабель.
В бетонной стене подрозетник фиксируют с помощью гипсового раствора. После застывания смеси изделие зачищают от остатков гипса, а его внутренние стенки протирают лоскутами ткани. Для закрепления подрозетника в гипсокартонное или деревянное основание «стакан» погружают в проделанную нишу и фиксируют с помощью боковых распорных лапок
Подключение новой точки
Отмерив кабель необходимой длины для запитки новой точки, один его конец подводят к клеммникам старой розетки, а второй – к контактной части новой «точки». Нулевой, фазный и заземляющий провода подключаются параллельно непосредственно в контактах розетки.
Для предупреждения замыкания между проводниками каждая жила изолирована в пластиковую оплетку. При подключении кабеля ее необходимо снять. Облегчить задачу поможет применение кроссировочного ножа, который легко снимает изоляцию без повреждения жилы.
Работу по зачистке оплетки следует выполнять максимально аккуратно, поскольку если жила окажется поврежденной или бракованной, она непременно «проявит» себя уже в самом скором времени.
Нулевые и фазные проводниковые жилы разрешается присоединять непосредственно к контактам розетки, а защитный РЕ-проводник только через ответвление с помощью клеммника

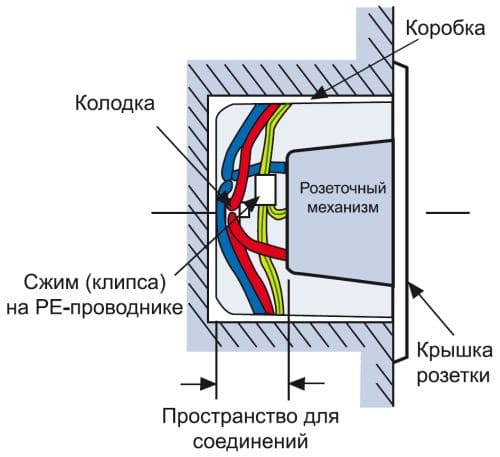

Имея дело с РЕ-проводником, учитывайте, что согласно ПУЭ, важно сохранять его неразрывность. Ведь в случае обрыва заземляющего проводника на одной из розеток незаземленными окажутся все остальные устройства
Выполнив подключение нулевого, фазного и заземляющего проводников, остается только зафиксировать рабочую часть изделия в монтажной коробке и установить декоративную крышку.
Варианты удлинения провода
При удлинении нового провода соединение его концов можно выполнить, применив один из нескольких допустимых способов. Выбор способа монтажа зависит от материала, из которого выполнены жилы, их сечения и количества проводников.
Вариант #1 – с помощью клемм
Два самых простых в исполнении способа соединения предполагают использование пружинных клемм и клеммных колодок. Пружинные клеммы оснащены механизмом рычажного типа.
Чтобы выполнить скрепление концов жил вагами, нужно зачистить изоляцию с каждой из них, а затем вставить оголенные «хвосты» в соответствующее отверстие
Пружинные клеммы можно использовать как для медных, так и для алюминиевых проводников. В продаже встречаются одноразовые колодки, которые не подлежат восстановлению, и многоразовые пружинные ваги, с помощью которых можно неоднократно беспрепятственно разъединять контакт.
Клеммные колодки стоит подбирать с входным отверстием, диаметр которого соответствует заданному сечению жил.
Для коммутации проводов с помощью клеммной колодки с каждой стороны конструкции вставляют по свободному концу проводящей жилы и затягивают их винтами
Клеммные колодки не стоит использовать для соединения алюминиевого кабеля. Алюминий – хрупкий металл, который при затягивании винтов способен повредиться.
Вариант #2 – фиксация пластиковыми колпачками
Этот способ предполагает установку на концы жил соединительных изолирующих зажимов (СИЗ). Пластиковые колпачки выполнены из негорючего материала, что позволяет исключить вероятность самовозгорания проводки в месте скрутки жил.
Задействование колпачков разных оттенков удобно для создания цветовой маркировки при коммутации жил «фазы», «ноль» и «заземления».
Соединительные изолирующие зажимы выполнены в виде пластиковых колпачков, оснащенных внутри специальной пружиной, которая и удерживает концы проводов
Вариант #3 – посредством скрутки и пайки
Самым качественным из всех способов соединения жил является сварка. Но для его реализации нужно уметь работать с паяльником.
Для этого зачищают подлежащие соединению концы кабеля, скручивают их между собой и погружают в расплавленный припой. Переплетенные концы опускают в паяльную ванну, а после их остывания обматывают изоляционной лентой.
Некоторые «умельцы», чтобы ускорить процесс остывания пайки, погружают ее в холодную воду. Делать этого не стоит по той причине, что при возникающем перепаде температур на поверхности металла возникают микротрещины, которые ухудшают качество скрепления.
Коммутацию электрических проводов в распредкоробке чаще всего выполняют посредством пайки и установки монтажных клеммных колодок
Как соединять провода?
Важно создать надежное соединение проводов. Лучшими способами являются опрессовка, пайка и сварка
В домашних условиях обычно применяются первый и второй. Для опрессовки применяют гильзы из того же материала, что и провода (рис. а). Здесь нужны специальные клещи. Гильза, в которую вставляются провода, обжимается с двух сторон.
Способы соединения проводов
Для сварки и пайки сначала делают скрутку (рис. б, в). Она также является отдельным способом соединения, но ее используют как временную или при токах не выше 2 А. Для мощного потребителя (электроплиты, котла и т. п.) этот способ не подходит. Разные материалы скручивать не допускается, но если это крайне необходимо, медный провод следует предварительно залудить. Обвивать один провод вокруг другого можно, если завивка сделана обоими, количество витков на каждом должно быть не менее двух.
Пайкой хорошо соединяется медный провод. Чтобы соединить алюминиевый, разогретый припой типа ТОС втирают между скрученными витками.
Сварку производят путем оплавления проводов на конце скрутки с помощью графитового электрода, изготовленного из щетки коллектора электродвигателя. Неудобством является необходимость подключения сварочного аппарата. Сейчас всюду появились компактные инверторы, значительно облегчающие процесс.
Провода из разных материалов удобно соединять с помощью болта с гайкой и шайбами (рис. г). На рисунке изображен один из простых способов создания резьбовых соединений. Среди них есть разновидности: клеммные колодки и накидные клеммы.

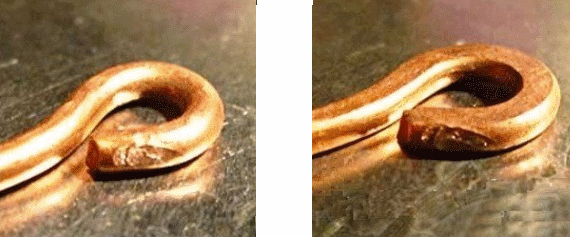

При винтовых соединениях провод сгибают в кольцо между контактной площадкой и гайкой (рис. ниже слева). Если его слегка расплющить, площадь контакта увеличится в несколько раз, и его сопротивление значительно уменьшится (рис. ниже справа). Это позволит пропускать электрический ток через соединения проводов для электроплиты или другой мощной нагрузки.
Загиб провода для резьбового соединения
Укорочение провода питания
Способ применяется редко, когда есть возможность переноса розетки вдоль провода питания, который подведен снизу. Для этого демонтируется старая розетка, провод аккуратно извлекается из стены, обрезается лишняя часть, устанавливается новая розетка, и производится подключение.
Наращивание питающего провода
Вариант является самым распространенным, хотя его применять не рекомендуется. Если это крайне необходимо, через гнездо старой тянется проводка к новой розетке. Соединение с дополнительным проводом делается в старой монтажной коробке, или вместо нее устанавливается новая распределительная коробка. Это будет не совсем по правилам, но так делать можно. Коробку следует закрыть крышкой, с возможностью обеспечения к ней доступа.
Провода из разных материалов соединять скруткой запрещено!
Если есть возможность, питающий провод лучше полностью заменить, проложив новый по старой борозде. Если проводка сделана в трубах, замену произвести еще проще.
В квартире время от времени приходится делать перестановку мебели, при этом надо менять расположение розеток. Старые розетки можно оставить отключенными, но при этом надежно их замаскировать. В дальнейшем они могут пригодиться при новой перестановке.
Добавление новой розетки к старой
В этом варианте не нужно убирать старую розетку и ставить на ее место распределительную коробку. На рисунке ниже изображено соединение шлейфом, когда на одной силовой линии расположены две розетки. Их может быть больше, насколько позволит сечение подводящего кабеля. Иногда можно просто установить вместо одинарной двойную розетку. Подсоединение к розеткам выключателей для освещения не разрешается.
Соединение розеток шлейфом
Шлейфовое соединение подходит только для маломощных потребителей энергии: переносных источников света, утюгов, телевизора, пылесоса. Для стиральной машины, бойлера, электроплиты и насосов требуется подключение через распределительную коробку или отдельным кабелем от автомата силового щита.
Розетки для мощных потребителей
Особого отношения требуют розетки для большой нагрузки, например, электроплиты. Их нужно чаще проверять и делать замену при обгорании контактов или других дефектах.
Максимальная сила тока устройства должна быть 25 А или 32 А. Возможно, понадобится розетка большего размера. Ее устанавливают снаружи или монтируют в стену.
Вмонтированная в стену розетка для электроплиты

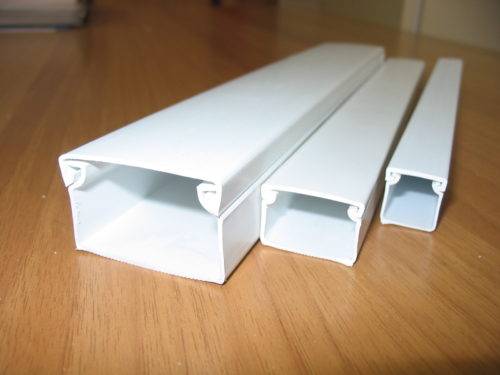

Монтаж кабель-канала
При выполнении прокладки кабель-канала многие опытные электрики предпочитают работать «с конца».
Укладка провода при переносе розеток в кабель-канал — один из безопасных способов
Но сначала следует определиться с новым месторасположением розетки. При этом необходимо учесть, что стандартная длина пластиковых каналов составляет 2 м. Рекомендуется в процессе работы сделать как можно меньшее количество стыков, по возможности укладывая кабель в цельный канал.

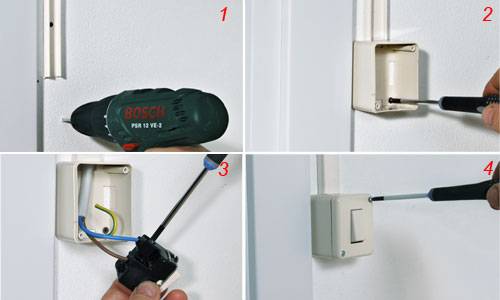

Кабель-канал обрезается до необходимой длины, прикладывается к стене и крепится при помощи саморезов или клея.
При выполнении монтажа необходимо сделать важное замечание. Чаще всего внутренние стены квартир или индивидуальных домов представляют собой не что иное, как перегородку, выполненную из блоков толщиной порядка 60 мм. Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума
Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой
Твердость ее за исключением редких случаев не превышает твердость дерева, а потому можно легко обойтись без дюбелей, перфоратора, пыли и лишнего шума. Вполне достаточно применения саморезов длиной примерно 20 мм с острым концом, крепящихся совместно с пресс-шайбой.
По этой же причине на внутренних стенах из-за их недостаточной толщины, затруднительно выполнить внутреннюю проводку, а потому предпочтение следует отдать розетке наружной установки.
При закручивании саморезов работу можно облегчить применением шуруповерта, позволяющего с минимальными усилиями и с высокой скоростью выполнить монтаж.
Для улучшения прилегания канала к поверхности стены следует заранее осмотреть материал на наличие в нем специальных отверстий. Если они отсутствуют, то необходимо просверлить их сверлом небольшого диаметра — примерно 4,5 мм.
Использование кабель-канала
Перенос выключателя с укладкой проводки в штробы предусматривает последующий ремонт стенового покрытия. Если в квартире сделан новый ремонт и не хочется повреждать стены, то делается открытая проводка. Она необходима также на деревянных стенах, где штробы недопустимы. Для нее используются пластиковые кабель-каналы.
От распределительной коробки до гнезда выключателя на новом месте вертикально закрепляется на поверхности стены основание кабель-канала. Крепление обеспечивается дюбелями. Провода аккуратно укладываются в полость основания, а сверху устанавливается пластиковая крышка.

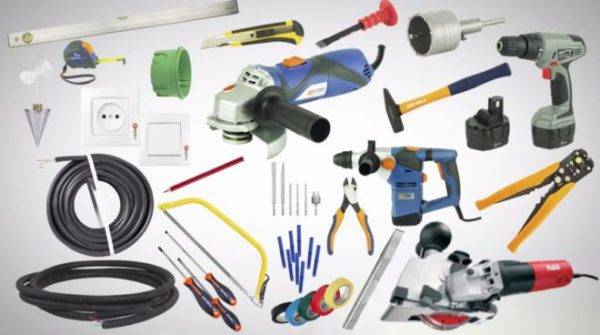

Инструменты для работы
Перед началом работ необходимо приготовить весь необходимый инструмент:
- Подготовка канавки для электропроводки – штроборез или перфоратор, стамеска, долото, молоток.
- Изготовление гнезда – перфоратор с коронкой по бетону нужного диаметра.
- Ремонт, демонтаж и монтаж – крестообразная отвертка, отвертка «минус» с узким и широким жалом, плоскогубцы.
- Прокладка и присоединение проводов – кусачки, нож монтажный.
- Контроль и измерения – тестер или индикаторная отвертка, рулетка, линейка.
- Заделка и финишные работы – шпатель для оштукатуривания и шпатлевки, наждачная бумага или шлифовальная машина.
Не следует забывать, что работы проводятся при отключенном электричестве, а значит, может пригодиться фонарик. Для работ на высоте потребуется лестница-стремянка.
Техника безопасности при работах
Вот несколько рекомендаций:
- Если подключение новой электророзетки происходит в квартире, нужно использовать только силовой кабель ВВГнг с сечением не менее 1, 5 мм2.
- Укладку кабеля производить строго в вертикальном или горизонтальном направлениях по НБП и ГОСТу. При этом выдерживать 200 мм от уровня потолка во время расположения горизонтальных маршрутов, а вертикальные удалять в 100 мм от дверных и оконных проёмов, комнатных углов.
- Розетку располагать на высоте 50–80 см от уровня пола. Учитывать расстояние 50 см от радиаторов, стальных трубопроводов и газовых плит.
- Соединения и ответвления выполнять через коробки или размещать в корпусах электромонтажных устройств.
Мастера рекомендуют составить предварительную схему с указанием расположения распределительной коробки
