Что необходимо знать при изучении чертежа с разрезами каркасного дома для ПМЖ:

Особенности покупки домокомплекта

Преимущества:

• Человеку приобретающему полный домокомплект выдают на руки все необходимые материалы, а так же документы и чертежи.
• Для защиты материала от дождя и снега, их привозят на территорию участка не сразу, а постепенно.
• Все чертежи достаточно понятны и просты.
• Во многих случаях в домокомплекты входят рекомендации, как лучше утеплить помещение.
• Проект для благоустройства кровельного покрытия.
• Схемы и чертежи для установки вентиляции, электричества, канализации и водопровода.
• Полный список дает возможность понять сколько средств уйдет на строительство данного дома.

Комплект чертежей и документов

Изучение данного документа доступно как профессиональным строителям, так и обычным людям без особых навыков и опыта. Так же если во время строительства появляются какие то вопросы, то ответы на них можно с легкостью найти в документах. Описано обеспечение ветро и влагоизоляции. Все условия стройки, принципы выбора окон, дверей и другого.

Комплектация

Покупателям предлагают множество видов строительства каркасного дома, как обыкновенных, стандартных так и на заказ, по индивидуальным предпочтения клиента. Но при всем многообразии существует вариант основной комплектации, в которое так же входит вариант самостоятельной постройки каркасного дома.

В нее входят:

• подробный план,
• предметы для пола, каркасного основания, стен и стоек,
• материал для крыши (стропил и доски),
• материалы для отделки пола, плинтуса и уголков,
• комплект окон и дверей,
• материалы для паро и гидроизолирования,
• утеплители.

Расчет стоек каркаса

Схема стоек каркаса.

Вертикальные стойки устанавливаются с шагом в 50 см. При общей длине стен 24 м требуется 48 стоек, плюс по две стойки на каждый оконный и дверной проем. В итоге получается 58 штук. При высоте стен дома 2,5 м можно использовать доски 100х50 мм. Для каркаса двухэтажного здания нужны брусья от 100х150 мм до 100х200 мм. Для придания конструкции дополнительной жесткости применяются диагональные укосины из доски 100х50 мм. Длина каждой укосины – 1 м. Получается 58 погонных метров материала. Стоит иметь запас всех материалов около 10% от требуемого количества.

Но это общая схема расчета стоек. Иногда приходится учитывать некоторые характерные моменты, касающиеся промежуточных стоек. Сечение этих элементов конструкции должно соизмеряться с размерами теплоизоляционного и отделочного материала. Например, можно немного изменить расстояние между стойками, чтобы удобнее стыковать листы гипсокартона для внутренней отделки.

Альтернативой стандартной конструкции каркаса может стать двутавр, который недавно появился на рынке строительных материалов. Двутавр выполнен из дерева. Он служит ячейкой для размещения теплоизолятора. Это 2 бруса, они соединены перемычкой из плиты OSB. Она может иметь разные размеры и подбираться в соответствии с толщиной слоя теплоизоляционного материала. При этом значительно улучшается качество конструкции каркасного сооружения.

Схема стропильной системы.

В качестве теплоизоляционного материала используются 2 вида утеплителя – жесткие и мягкие. Жесткие – это пенополистирол и экструдированный полистирол. Мягкие – базальтовая вата и стекловолокно. Каждый утеплитель имеет достоинства и недостатки. Маты из минеральной ваты имеют очень длительный срок службы. Этот материал обладает высокой стойкостью к химическому и биологическому воздействию, он отличается экологической чистотой и устойчивостью к деформациям. Стекловата имеет более низкие показатели. Но не стоит останавливаться на плюсах и минусах.

Проекты двухэтажных коттеджей

В двухэтажном доме будет достаточно пространства для реализации всех идей. При планировке дома с двумя этажами следует учесть, где будет находиться каждое помещение:

• Спальни лучше спланировать таким образом, чтобы оконные проемы выходили на юго-восток или восток;
• Обеденную зону, прихожую и санузел лучше располагать на западной стороне;
• Окна в комнатах для гостей выходят на юг или юго-восток.

С помощью продуманного расположения жилых комнат можно получить много света там, где это необходимо и образовать воздухообмен. Чертеж в разрезе получится доступным, не усложненным лишними деталями. Простота будет гарантировать качество. Такой чертеж станет удобным для дальнейшей работы профессионалов. Внутреннее пространство помещений обустраивается по своему вкусу.

Особенности утепления

Особенности утепления

Утепление пристроя – один из важнейших факторов комфортного пребывания в нём в дальнейшем. По сути, все нюансы, касающиеся утепления каркасного пристроя полностью совпадают с особенностями утепления полноценных домов, построенных с использованием каркасной технологии. Для утепления можно применять самые разные материалы как традиционные, так и более современные: эковату, древесные опилки, базальтовые минеральные плиты, экструдированный пенополистирол и многое другое. С точки зрения скорости и простоты монтажных работ оптимальным выступает все же, пожалуй, минеральный плитный утеплитель.
Такой утеплитель надо плотно укладывать между каркасными стойками в несколько слоёв, но без перегибов и пережимов, которые со временем могут привести к образованию «мостиков холода»

Важной особенностью в ходе работ выступает необходимость смещения стыков между плитами относительно друг друга в соседних слоях. Этот принцип должен соблюдаться не только при утеплении стен, но также потолка и пола

Узлы каркасного дома

Фундамент – основа любого строения. Тип выбирается в зависимости от почвы, климата, веса будущей постройки.

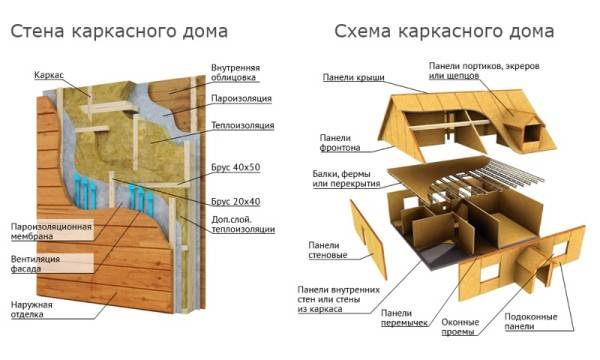

Стены имеют вид пирога – несколько слоёв разных материалов, укрепленных внутри каркаса и обшитые панелями. При этом, для предотвращения попадания влаги снаружи (плюс – защита от ветра), а также для недопущения накапливания конденсата внутри стенок, обязательно руководствоваться правилами: с наружной части дома натягивается ветрозащита, а со стороны помещений – парозащитная плёнка. В результате «начинка» пирога, представленная утеплителем, будет «дышать», но не намокнет и не потеряет своих свойств.

Вариант формирования стены

Вертикальные перекрытия и внутренние стены – тоже состоят из нескольких слоёв. Но тут утеплитель можно либо совсем не укладывать, либо совмещать с звукоизолирующими материалами.

Цены на теплоизоляционные материалы

Теплоизоляционные материалы

Дымоход – его устройство зависит от типа котельной и от её расположения. Некоторые современные котлы допускают вертикальную конструкцию трубопроводов – тогда его можно вывести через ближайшую от котла стену. Но некоторые виды котельных потребуют вертикального устройства. Тогда придётся включать в проект и его

Важно, что верхняя часть будет пересекать скат крыши, для монтажа необходимо провести тщательные расчёты

Крыша – состоит из стропильной системы, обрешетки (внутренней и внешней), утеплителя и обшивки. То есть так же имеет вид пирога.

Типы стропильных систем

Расчёт конструкции важно производить учитывая:

• положение дома и его высоту – для уменьшения эффекта «паруса»;
• климат в регионе, особенно влияние ветров;
• используемые материалы – одной из ошибок, с которой сталкиваются владельцы, считается установка не просушенных деревянных элементов. В результате этого со временем конструкцию «ведёт» (из-за перепадов влажности), деформация приводит к разрушению узлов, а иногда и всей крыши.

Устройство крыши

Требования

Любые проектные документы, в том числе и представляющие фасад дома, выполняются с учетом требований, сформулированных в нормативных документах.

Нормируется:

• размеры листов, на которых выполняются чертежи;
• масштаб;
• размер и вид шрифтов;
• вид наносимых линий;
• методы, применяемые для обозначения различных материалов;
• графические значки, при помощи которых изображаются отдельные детали здания.

Масштабы

Вряд ли кому-то придет в голову изображать на бумаге фасад даже небольшого дома в натуральную величину. Как правило, чертеж фасада жилых домов изображается в масштабе 1 : 100. При проектировании промышленных зданий могут использоваться масштабы 1 : 200 или 1 : 400.

Для изображения отдельных элементов, которые могут украшать фасад, может применять масштаб 1 : 50, в редких случаях отдельные элементы изображают в натуральную величину.

Правильное хранение бруса и пиломатериалов

Они пока не в курсе дела, что и опытные мастера возводят скелет от 2 до 3 недель, а своими руками, да первый раз (хоть и с помощниками) — это на месяц, не меньше. А потом на доски нападёт плесень, пойдут волны от неправильного положения, влаги и из-за перегрева под плёнкой. На траву у дома никогда не сгружайте пиломатериалы. Сейчас они дорогие. Из доски, у которой естественная влажность, получается отличный каркас дома.

Правильное хранение пиломатериалов:

Если будете неправильно хранить доски, они испортятся и придётся покупать другие. Не лучше ли сделать укрытие? Поступайте так:

1. Там, где планируете сложить доски или пиломатериалы на скелет дома, сразу скосите траву. Влаги в верхнем слое земли станет меньше, ведь корни растений её сохраняют.
2. Возьмите доску-дюймовку 1,5 м и режьте из неё подкладки. Нужно примерно до 12 шт. на 1 м3 если доски шириной 4 или 5 см. Подкладки положите под слой досок, которые будете выкладывать штабелями. Если дощечки шириной 2 или 3 см, то нужно подкладывать до 20 шт.. Эти подкладки вы можете использовать потом, когда будете делать полы или обрешётку для кровли.
3. Нужны евро поддоны. В них вы будете складывать дощечки. Чем ровнее установите поддоны, тем лучше сохранятся ровными доски. Можете и в 2 пласта укладывать поддоны, так воздух между досками лучше циркулирует.

Часто сразу делают навес, под которым удобно хранить доски. Оптимально возводить от 2,5 до 3 м шириной и длинным от 14 до 18 м. Под одним краем навеса будете хранить пиломатериалы, под другим поставите верстак. Он длинный, у него есть пила торцовочная, которой удобно производить раскрой досок и другие подручные работы.

Распространенные вопросы и ответы на них

В: Какие параметры лучше указывать в поисковике для получения конкретных материалов?

О: Если у вас есть точное представление о том, каким должен быть будущий дом, как и когда вы будете его использовать — вводите в поисковик точные параметры. Наличие гаража и мансарды, цоколя, подвала, нескольких этажей; общее количество комнат, толщина стен — все это может быть указано в поисковой системе.

Если цена не является проблемой и необходимо найти конкретный дизайн для дома — необычную планировку, особенное расположение комнат, etc – лучше выбирать дом по внешнему виду. Необходимо немного сузить список для выбора: убрать ненужные для вас параметры и вручную искать, опираясь на общий дизайн.

В: Как выбрать более дешевый вариант дома для всей семьи?

О: При первом расчете стоимости необходимо знать несколько особенностей строительства каркасных домов:

Площадь должна учитывать личное пространство для каждого из жильцов, квадратуру общих комнат (гостиная) а так же площадь хозяйственных комнат (кухня, санузел, ванная);

Простая квадратная форма здания удешевляет строительство за счет экономии материалов. Наличие второго этажа, колонн, фундамента сложной формы, утяжеленной крыши увеличивает стоимость строительства в разы;

Наличие цокольного этажа и мансарды увеличивает базовую цену строительства на 20-60 %;

Гараж может заметно удешевить строительство, если он пристроен к зданию с одной из сторон;

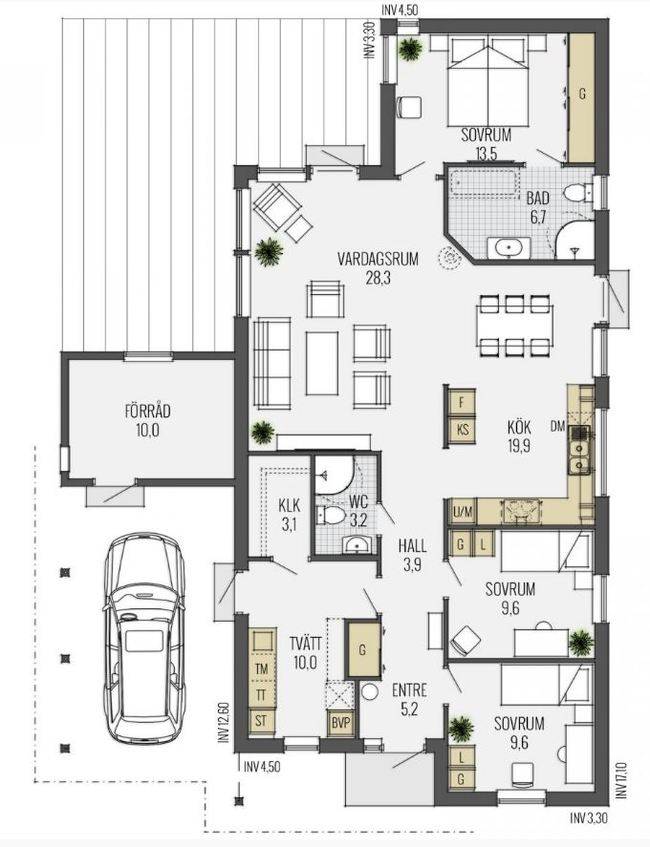

Для семьи из трех человек предпочтителен проект одноэтажного здания с двускатной крышей, гаражом, двумя спальнями общей квадратурой до 90м2.

Примеры планировок можно найти в соответствующем альбоме на нашем сайте.

В: На что обращать внимание при выборе материалов для строительства?

О: Каждый конкретный проект имеет свои требования к выбору материалов для строительства. Изменение породы дерева, степени просушки древесины, ее габаритов станет серьезным препятствием при процессе сборки. Собственноручно менять тип материалов нельзя — даже при переходе на первый взгляд, лучшие материалы, можно серьезно ошибиться со стоимостью монтажа, доставки, т. д.

Сборочный чертеж — это завершенный документ, изменять который не стоит, если это не разрешит дипломированный архитектор или опытный прораб.

Строим каркасный дом. Выбор материалов и их влияние на расчеты.

Материалы для строительства каркасного дома — это самая значимая составляющая затрат на его возведение. От их выбора зависит основная часть строительного бюджета.

В первую очередь, нам будут необходимы пиломатериалы:

• Брус различного сечения
• Обрезная доска h = 50 мм
• Обрезная доска h= 20 мм
• Доска шпунтованная h= 25 мм

Выбор стоечного и поперечного бруса для силовой конструкции выполняется в зависимости от размеров нашего дома и материалов для создания обшивки стен, от выбора утеплителя и конструкции крыши, в которой нужно учесть вес всех кровельных материалов. Для расчета необходимого сечения бруса нам необходимо знать суммарную нагрузку (вес) всей конструкции.

Кроме лесоматериалов необходимо максимально точно учесть потребность в материалах для:

• Фундамента
• Кровли
• Утепления, гидрозащиты
• Ветро- и парозащиты
• Наружной отделки
• Внутренней отделки
• Инженерных сетей и коммуникаций (водопровод, канализация, материалы для устройства электроснабжения)

Следует помнить, что до того момента, пока мы окончательно определимся с выбором основных материалов для коробки дома и крыши, с наружной и внутренней отделкой, расчет силовой конструкции не будет иметь смысла, если мы только не готовы переплачивать за резерв запаса прочности, закладываемого в расчет стоимости каркасного дома.

Фундамент для каркасного дома вообще стоит рассчитывать в последнюю очередь (хотя неопытные строители начинают именно с него) и только после того, как будет определена общая масса всего строения и составлена внутренняя планировка с учетом размещения мебели в доме. В противном случае, так же как и с силовой конструкцией нам будет давать на фундамент слишком большой запас прочности, что приведет к изменению выбора его конструкции и снова — к перерасходу материалов на его устройство.

В данной статье предоставлена более детальная информация о материалах и основных правилах их выбора для строительства каркасных домов.

Чертеж каркаса постройки

Демонстрирует общий внешний вид здания с размещением окон, дверей, входа. Документ содержит точные данные о размещении несущих стен, особенностей их сборки, точное количество необходимого материала. Используя данные, полученные из документа, можно рассчитать примерную стоимость будущего здания. Кроме этого, схематический рисунок каркаса позволяет изменить общий вид здания. Если не удалось найти подходящий чертеж можно изменить уже существующий — перепланировка, изменение размеров окна, входа etc. возможны на стадии подготовки к строительству.

Чертежи каркасных домов легко «читать», имея базовые знания по черчению. Грамотный план имеет выноски и приложения, которые точно объясняют размеры, описывают необходимые материалы, имеют комментарии проектировщика.

Если приходится работать на участке с плохой землей: сыпучим грунтом, на крутом склоне, на глинистой почве etc. Стоит поискать подходящий план для конкретного строительства.

Шаг №1: Подготовительные работы для строительства каркасного дома

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

1. Подготовку участка
2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Схемы дома из каркаса своими руками

Чертежи каркасных домов не всегда содержат всю необходимую для строительства информацию. Предполагается, что они предоставляют общие сведения, но не дают полной картины всех размеров. В них может не быть подробного указания размеров каждого элемента каркаса.

Схема расположения основных узлов.

Также могут быть не указаны расстояния между стойками, схема расположение панелей внутренней и наружной облицовки. Такой проект является сырым. Он не содержит всех необходимых для застройщика сведений и может быть подспорьем для профессионала, и недостаточен для непрофессионального строителя.

Подробные проекты каркасных домов с чертежами и фото, как правило, не предоставляются даром, а имеют обозначенную цену. Однако их приобретение стоит уплаченных денег, так как даёт много ценной информации. Особенно для непрофессионала, который выполняет строительство своими руками.

Выводы и видео

Хороший проект представляет собой комплекс документов, состоящий из подробных планов и схем, которые нужны на каждом этапе строительства. После просмотра такого документа у будущего владельца не должно оставаться никаких вопросов касательно процесса строительства.

Качественный платный или бесплатный чертеж и проектная документация каркасного дома – это залог успешного планирования строительства и сведения всех ошибок к минимуму. Кроме того, качественный готовый проект оптимизирует работу строительной бригады, сводит к минимуму объем распилочных работ и работ по подгонке материала, а также приводит к значительной экономии времени на строительной площадке.

Принцип каркасного строительства наглядно показа в видео.

https://youtube.com/watch?v=n_THBfQICVQ
