Монтаж свайно-винтового фундамента своими руками
Установка свайно-винтового фундамента выполняется в несколько этапов:
- Разметка участка.
- Погружение и выравнивание свай.
- Заливка бетоном.
- Обвязка ростверком.
Разметка СВФ не представляет особых затруднений – поскольку земляные работы отсутствуют, достаточно наметить оси стен, перегородок и дополнительных конструкций либо оборудования. Это выполняется путем установки колышков немного дальше углов будущего строения, между которыми натягиваются шнуры. Можно использовать 2 колышка с горизонтальной перемычкой и между ними натянуть две нити по наружным размерам свай.
Фото 8. Разметка мест установки свай
Остальные этапы нуждаются в более тщательном рассмотрении.
Вкручивание свай и их выравнивание относительно горизонтальной плоскости
Технология ввинчивания свай не зависит от разновидности лопастей, наконечников и особенностей грунта:
- Подготовка направляющих приямков – для этого можно использовать ручной или мотобур. Скважины делаются на глубину до 0,5-0,7 м и диаметром немного меньше, чем лопасти. Это позволяют более точно позиционировать трубы и облегчить их вкручивания в грунт.
- Ввинчивание – в специальные отверстия в сваях продевается лом или длинная толстостенная труба подходящего диаметра и силами 2-х рабочих выполняется их вкручивание в грунт путем передвижения по кругу. Третий человек в это время контролирует вертикальный уровень сваи с помощью строительного уровня.
Фото 9. Погружение свайных опор фундамента вручную
Погружение может осуществляться и механическим способом, но для этого требуется специальное оборудование.
Фото 10. Вкручивание винтовых свай механическим способом
Технология устройства свайно-винтового фундамента предполагает необходимость обвязки свай ростверком (деревянными, металлическими или бетонными балками), который будет устанавливаться на оголовках. Поэтому все выступающие над поверхностью земли свайные опоры должны находиться в единой горизонтальной плоскости.
Выравнивание свай осуществляется следующим образом:
- Разметка единого горизонтального уровня на всех трубах – для этого можно использовать лазерный или водяной уровень.
- Обрезка трубы по разметке – выполняется с помощью болгарки.
Фото 11. Процесс обрезки винтовых опор
Подробная инструкция по монтажу свайно-винтового основания рассмотрена в следующем видео:
Заливка бетоном
Эксперты настоятельно рекомендуют выполнять монтаж свайно-винтового фундамента с заливкой полостей труб бетоном. Это обусловлено склонностью труб к образованию конденсата на внутренних поверхностях даже при условии абсолютно герметичной приварки оголовков. А заполнение полости бетоном позволяет предупредить этот эффект и увеличить пространственную жесткость конструкции.
Фото 12. Заливка свай бетоном
Обвязка свай ростверком
Как правило, ростверк сооружается на высоте 0,5-0,7 м от поверхности земли. Для этого могут применяться деревянные и металлические балки. Также обвязка может быть выполнена путем заливки монолитной железобетонной ленты.
Технология обвязки свай разными материалами:
Железобетон – стоит дороже по сравнению с другими видами обвязки, но позволяет возводить даже здания даже из кирпича. Техника работ заключается в сборке опалубки, изготовлении армирующего каркаса, его связке со сваями с помощью рифленой арматуры и последующем бетонировании.
Фото 13. Свайное основание с железобетонным ростверком
Деревянные балки – применяются преимущественно при строительстве брусовых, бревенчатых и каркасных домов. Технология работ предполагает необходимость приваривания плоских оголовков для крепления бруса. Балки между собой соединяются в полдерева и фиксируются к оголовкам с помощью саморезов, болтов или гвоздей.
Фото 14. Свайный фундамент с обвязкой из деревянных балок
-
Металлические балки – для обвязки обычно применяются швеллеры, которые крепятся тоже к оголовкам, но при помощи сварки.
Фото 15. Обвязка свай с применением стального швеллера
Как видите, сделать винтовой фундамент своими руками вполне реально и для этого необязательно привлекать бригаду строителей и нанимать спецтехнику. Главное здесь – правильно определить глубину залегания плотных несущих пластов, шаг установки свай и их количество.
Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 150х150х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели — хвойных пород с естественной влажностью 20-30%.
От 11500 руб/м³Подробнее
Брус обрезной 200х200х6000 ГОСТ 1-й сорт Софрино
Брус обрезной 150х150х6000 ГОСТ 1-й сорт Софрино
Какие разновидности бывают по способу погружения?
Сваи – силовые элементы фундамента, воспринимающие давление от конструкции и передающие его на несущий пласт, который может находиться на значительной глубине (до 30 м). Как правило, выше несущего пласта расположены нестабильные, слабые и перенасыщенные влагой слои почвы.
Эта особенность позволяет возводить дома и другие сооружения не только на твердой почве, но также на заболоченных местах и на открытой воде. Сваи могут быть погружены строго в вертикальном положении или под проектным углом.
Свайным фундамент называют группу опор, объединенных между собой ростверком – специальной конструкцией, которая удерживает основание дома и отвечает за равномерное распределение веса по всем подземным силовым элементам.
Забивные
Забивные сваи представляют собой готовые столбы, изготовленные в заводских условиях. По материалу изготовления силовые элементы делятся на типы:
- железобетонные;
- металлические;
- деревянные.
Для строительства тяжеловесных и многоэтажных зданий используют железобетонные столбы, легковесных домов в один или два этажа – металлические и деревянные.
В большинстве случаев забивные опоры имеют квадратное сечение со стороной от 150 до 500 мм.
Длина изделий редко превышает 25 м. Нижней конца столба заострен или имеет пирамидоидальную форму, благодаря чему легче преодолевает сопротивление грунта. Удары дизель-молота забивная опора воспринимает верхней торцевой частью, усиленной оголовком. Погружение в грунт ведут до тех пор, пока нижний конец не упрется в плотную породу до предела.
Преимущества изделий:
- значительная грузоподъемность;
- продолжительный срок службы;
- отсутствие необходимости подготавливать скважины.
Минусы технологии: недостаточная надежность при строительстве на просадочных грунтах и неравномерная осадка в местах, где почва характеризуется различной плотностью.
Буроопускные
Согласно буроопускной технологии, силовые элементы погружаются в заранее подготовленные шурфы, при этом диаметр скважин должен превышать размер сечения опор на 5–10 см. После погружения пространство между грунтом и землей заполняют связующим раствором, который после застывания увеличивает прочность конструкции.
Метод применяют при строительстве на твердомерзлой и пластично-мерзлой почве. Фундаментные работы ведутся при температуре окружающей среды не ниже 0,5оС.
Свайно-винтовые
Отличительной особенностью таких свай является оснащение конструкции винтовыми лопастями, благодаря чему изделия вкручивают в грунт, а не забивают.
Лопасти в процессе погружения дополнительно уплотняют почву, повышая несущую способность основания.
По материалу изготовления винтовые сваи делятся на железобетонные и стальные конструкции. Первый тип опор отличается повышенной несущей способностью, поэтому применяется при строительстве кирпичных и других тяжеловесных сооружений.
Металлические винтовые сваи изготавливают из стальных труб с диаметром сечения от 57 мм. Для строительства жилых домов (каркасно-щитовых, деревянных, из пенобетона) подходят стержни диаметром 108 мм и размахом лопасти 250–350 мм.
Буронабивные
Буронабивная методика применяется для строительства тяжелых сооружений на грунтах, которые характеризуются слабой несущей способностью. Силовые элементы создаются непосредственно на рабочей площадке.
В заранее подготовленной скважине устраивают утрамбованную песчаную подушку. Затем в шурф помещают обсадную трубу, армирующий каркас и заливают конструкцию бетоном. Буронабивная технология считается самой сложной, поскольку достоверно рассчитать грузоподъемность такого основания практически невозможно. При этом фундаментные работы можно провести самому без использования спецтехники.
Комбинированные
Данный тип свай относится к специальным конструкциям, поскольку сочетает сразу несколько технологий, чтобы удовлетворить исходным инженерно-геологическим условиям.
Например, когда несущий пласт находится предельно глубоко, то комбинируют забивную и буронабивную методики.
Монтаж выглядит следующим образом:
- Вначале способом лидерного бурения в грунте устраивают шурф, куда помещают обсадную трубу.
- Затем дизель-молотом забивают железобетонную опору.
- Когда конец изделия упрется в плотный грунт, сверху закладывают монолитную конструкцию путем армирования и бетонирования скважины.
С чего начать?
С того, что подготовить поверхность, на которой будет фиксироваться теплоизоляционный материал. Собственникам, которые заранее задумались над этим вопросом и еще в процессе строительства возвели ростверк, этот пункт неинтересен и не нужен – у них все готово. Единственное, что им следует сделать – проверить состояние этой «ленты» и устранить возможные дефекты в виде зазоров между всеми ее элементами и нижним венцом (опорной рамой).
А вот как быть домовладельцам, строения которых стоят на одних лишь сваях? В интернете можно встретить много вариантов оборудования такой несущей поверхности. Рекомендовать что-то как единственно верное было бы абсолютно неправильно, так как не только каждая постройка, но и участки земли характеризуются своими особенностями. Вполне логично рассмотреть и проанализировать целесообразность каждого из способов сооружения такой «стенки».
Свайный фундамент и этапы его монтажа
Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.
Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.

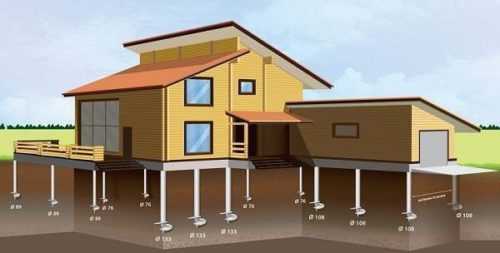

Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай
Этапы закладки свайного фундамента
До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.
- инженерно-геологический анализ грунта;
- определение типа свай для фундамента;
- подробный чертеж плана дома с указанием всех деталей строения;
- расчет нагрузки на фундамент;
- чертеж подземной части;
- установка свай;
- расчет и заливка ростверком;
- установка цокольного этажа;
- расчет стоимости фундамента.
Фундамент из винтовых свай с железным ростверком
Работа над цоколем свайно винтового фундамента. Часть 2 утепление
19.09.2017
При постройке дома на винтовых сваях, под полом первого этажа образуется необогреваемая площадь.
Поэтому утепление фундамента на винтовых сваях является важным и нужным процессом, выполнение которого осуществляется несколькими способами, исходя из типа конструкции и материала цоколя.
С помощью утеплённого цоколя обеспечивается оптимальный микроклимат в помещении, также значительно сокращаются энергозатраты.
Технология теплозащиты представляет собой несложный процесс, который возможно выполнить самостоятельно.
Чтобы знать, как утеплить фундамент на винтовых сваях, важно изучить технологический процесс и придерживаться некоторых рекомендаций
Особенности утепления
Задаваясь вопросом о том, нужно ли утеплять конструкцию этого типа, стоит учитывать ряд проблем, которые могут возникнуть в случае отказа от проведения работ:
- Промерзание труб водопровода и канализации, находящихся под строением;
- заметание снега, который весной тает в подполье и образует сырость, что приведет к появлению плесени;
- сильное охлаждение пола, за счет постоянных сквозняков.
Чтобы сделать проживание более уютным и комфортным, важно произвести теплозащиту, что поможет исключить вышеуказанные проблемы. Что знать, как закрыть фундамент, рекомендовано следовать нижеуказанной инструкции
Способы утепления
Фундамент деревянного дома утепляется следующими вариантами:
- Утепление цоколя с наружной стороны по всей длине. Вначале происходит сооружение каркаса цоколя от грунта до основания стен, потом производится утепление винтового фундамента.
- Обкладка цоколя утеплителем изнутри. Теплоизоляция выполняется с внешней стороны пола.
- Сплошное утепление пола из дерева первого этажа.
Перед утеплением, учитывается ряд некоторых особенностей строения, среди которых местоположение, высота свайных столбов и используемый материал.
Технология процесса
Работы выполняются в следующей последовательности:
- Обустройство цоколя из кирпича или забирка на каркасе с облицовкой.
- Наружное или внутреннее утепление цоколя.
Важно наличие вентиляционных продух, функциональным назначением которых является постоянное проветривание перекрытия
Используемый материал
Для утепления свайно-винтовой конструкции часто используют пенополистирол, благодаря высокой теплоизоляции и шумоизоляции. Технология теплозащиты, которую обеспечивают панельные перекрытия, с использованием данного материала производится следующим образом:
- Устранение трещин с поверхности, обработка грунтовочной смесью, для надежной фиксации листов утеплителя.
- После нужно зашить листы изнутри, с использованием клеевого состава или клея-пены.
- Тщательное «пропенивание» стыков листов.
- С целью обеспечения лучшего утепления, панели наклеиваются в несколько слоев.
- Установка металлической сетки, которая оградит материал от различных грызунов.
Если вы не знаете, чем закрыть площадь под домом, чтобы исключить возможность продувания, под утепленный цоколь можно насыпать грунт или керамзит. Помимо этого, широко известно утепление фундамента пеноплексом, пеностеклом, пенопластом и пенополиуретаном.
Практические советы
Опытные специалисты советуют придерживаться некоторых рекомендаций о том, как правильно утеплить основу:
- по завершении работ по утеплению, желательно подождать не менее 7 дней и лишь потом начинать монтаж гидроизоляции;
- оборудовать вентиляцию, с расстоянием отверстий 1,5-2 м;
- чтобы уберечь конструкцию от разрешения, свайные опоры утепленного фундамента не должны передвигаться или вывинчиваться;
- чтобы увеличить уровень прочности и надежности цоколя, нужно дополнительно заделать слой арматурной сетки;
- при надлежащем проведении работ пространство в середине свф можно применить для собственных нужд;
- работы по обшивке свайно винтового фундамента должны выполняться со строгим соблюдением технологий.
Задаваясь вопросом, как утеплить свайно винтовой фундамент, опытный строитель ответит, что укрепление основы путем теплоизоляции является несложной процедурой, подвластной каждому. При этом не требуется использовать специализированную технику или обучаться специальным навыкам.
Особенности проектирования
Внутренняя часть системы ничем не отличается от обычных квартирных разводок. Сантехника и бытовые приборы (стиральная и посудомоечная машина, душевая кабина и т.п.) подключаются к горизонтальной трубе диаметром 50 мм. Она укладывается под уклоном не менее 3 см на каждые 100 см длины. В конце она соединяется с трубой диаметром 110 мм, к которой подключается сифон унитаза. После него разводка присоединяется к вертикальному участку — стояку. Он выводится сквозь перекрытие нижнего этажа наружу.
Большинство владельцев строят внешнюю канализацию в каркасном
доме своими руками. Это требует знания правил сборки подобных систем. Проектные
работы необходимо вести, основываясь на требованиях СНиП
Это важно, поскольку
глубина погружения стержней сравнительно мала. Прокладка траншей под внешний трубопровод может
снизить прочность сцепления свай с грунтом
В результате опорная система будет
ослаблена. Прокладка
канализации в каркасном доме на сваях должна быть рассчитана еще на
стадии расчета свайного поля, когда определяется расстояние между точками размещения
стержней. Необходимо заранее распределить точки размещения сантехники,
стиральных машин и прочих приборов. Необходимо помнить, что все трубы,
выходящие под пол, будут расположены в сложных условиях.
Оптимальное расстояние между
сваями находится в пределах 1,5-3 м. Если канализация в доме на сваях в проекте не
учитывалась, придется выводить трубу за пределы свайного поля. Это означает,
что от точки прохода сквозь перекрытие до места погружения в грунт труба
находится на открытом пространстве. Цоколь защитить трубу от воздействия низких
температур не в состоянии.
Где прокладывают горизонтальный трубопровод
Прокладка канализации в каркасном доме производится открытым способом. Поскольку вести траншею между сваями нельзя, трубу располагают между грунтом и перекрытием. Как правило, канализационная труба располагается под настилом нулевого уровня. К доскам крепят регулируемые хомуты и подвешивают трубопровод с нужным уклоном. Это самый простой вариант. Длину открытой трубы можно сократить. Для этого на стадии проектирования надо разместить туалет и другие помещения, сквозь которые проходит канализация, вплотную к наружной стене.
Иногда трубы прокладывают внутри
перекрытия. Однако, учитывая толщину трубопровода и необходимый уклон,
качественно утеплить участок системы таким способом не удастся. Кроме того,
ремонтные работы потребуют демонтажа части настила, что усложнит задачу. Этот
вариант годится только для южных регионов, где зимние температуры редко
опускаются ниже 0°. Поэтому вывод
канализации в каркасном доме на сваях требует качественного утепления с
помощью пенопластовой скорлупы или иных подходящих материалов. В морозных
регионах вместе с утеплителем прокладывают греющий кабель, обеспечивающий
защиту от разморозки в зимнее время. По отзывам пользователей, его
необязательно постоянно держать включенным. При необходимости для
восстановления работы системы хватает 20-30 минут нагрева.
Необходимость строительства ливневой системы
Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Она должна исключить проникновение дождевой воды к сваям. Иначе под домом постоянно будет находиться болото, разведутся комары, а сваи потеряют несущую способность. Как правило, обустройство дождевой системы состоит в строительстве отмостки и дренажного лотка с отводом к ливневому коллектору
Основное внимание следует обращать на размер бетонной площадки и глубину дренажных лотков. Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки
Ливневая канализация в каркасном доме не просто отводит излишки влаги, она защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи находятся под угрозой коррозии. Контакты с влагой значительно усиливают опасность разрушения стержней, что ставит под угрозу устойчивость всего дома.
Свайно-ростверковый фундамент
Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.
Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.
Ростверк является основой цоколя дома
Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.
Для возведения фундамента из свай не нужно рыть траншеи и котлованы
Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.
Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.
При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.
Свайный фундамент с ростверком из деревянного бруса
Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:
Плюсы свайно-ростверкового фундамента:
- доступная цена;
- возможность установки своими руками;
- быстрота монтажа;
- надежность — почти не дает усадки.
Минусы конструкции:
- строгий расчет ростверка свайного фундамента;
- используется только под легкие постройки;
- влияние коррозии на стальную часть.
Винтовые сваи для разных типов грунта
Чем утеплить пол дома на сваях?
Утепление пола на сваях
Выбор материалов для изолирования пространства под деревянным домом на сваях не мал. Главным условием является стойкость продукции к повышенной влаге. Наиболее популярными утеплителями являются: пенопласт, керамзит, минеральная вата, пеноплекс.
У каждого из них есть свои «плюсы» и «минусы»:
Пенопласт. Материал легкий, недорогой, его несложно и удобно монтировать. Но при одновременном воздействии на него воды и морозов, полимерный материал начинает крошиться, рассыпаться
Поэтому при утеплении подпольного пространства пенопластом важно подумать о хорошей изоляции от воды.
Керамзит. Также не самый дорогой материал. Утеплить подпольное пространство керамзитом сможет любой, даже начинающий строитель
Материал натуральный (вспененная глина), абсолютно не горючий, не тяжелый. Но керамзит имеет не самые высокие теплоизоляционные свойства.
Минвата. Этот материал еще больше боится воды, чем пенопласт. При намокании она теряет свои теплоизоляционные свойства, просушить намокшую минвату невозможно. Зато материал очень устойчив к появлению грибка или плесени, в нем не заводятся насекомые или мыши. Еще одно важное свойство минеральной ваты – она совершенно негорючая. Технология монтажа утеплителя несложная, продается минвата как в плитах, так и в рулонах. Лучше покупать в плитах, у нее больше плотность. Базальтовая вата отлично поглощает шум, не создает большой дополнительной нагрузки по весу на сваи.
Пеноплекс. По сравнению с пенопластом пенополистирол имеет более высокую прочность, повышенную влагостойкость. Поэтому более высокая цена на данную продукцию вполне оправдана его изоляционными характеристиками и надежностью. Листы этого материала легкие, резать и монтировать их не составит труда. Пеноплекс не гниет, не поражается плесенью.
Утеплить подпольное пространство керамзитом сможет любой, даже начинающий строитель. Материал натуральный (вспененная глина), абсолютно не горючий, не тяжелый. Но керамзит имеет не самые высокие теплоизоляционные свойства.
Минвата. Этот материал еще больше боится воды, чем пенопласт. При намокании она теряет свои теплоизоляционные свойства, просушить намокшую минвату невозможно. Зато материал очень устойчив к появлению грибка или плесени, в нем не заводятся насекомые или мыши
Еще одно важное свойство минеральной ваты – она совершенно негорючая. Технология монтажа утеплителя несложная, продается минвата как в плитах, так и в рулонах
Лучше покупать в плитах, у нее больше плотность. Базальтовая вата отлично поглощает шум, не создает большой дополнительной нагрузки по весу на сваи.
Пеноплекс. По сравнению с пенопластом пенополистирол имеет более высокую прочность, повышенную влагостойкость. Поэтому более высокая цена на данную продукцию вполне оправдана его изоляционными характеристиками и надежностью. Листы этого материала легкие, резать и монтировать их не составит труда. Пеноплекс не гниет, не поражается плесенью.
Кроме утеплителя, следует позаботиться и о дополнительных материалах для обустройства пола. Для защиты напольного покрытия от ветра и влаги лучше потратить больше денег, но приобрести современные специальные мембраны. Укладывать их не сложно. Для монтажа пароизоляционного слоя подойдет обычная полимерная пленка. Также понадобится антисептическая (противогрибковая) пропитка для всех деревянных деталей конструкции.
