Как построить крышу каркасного дома своими руками: устройство и чертежи

Верхняя обвязка и перекрытие

Верхняя обвязка, как правило, изготавливается из 2 досок. Толщина их не менее 38 мм, а ширина равна высоте сечения каркасных стоек. Нижняя доска прибивается к каждой из опор. Стыки можно делать только над стойками.

Верхняя доска крепится к нижней, но со смещением стыков на ширину одного шага между стойками. В углах и сопряжениях стен все ряды обвязки должны перекрывать друг друга.

Если все-таки стыки нижних досок невозможно сделать над опорой, используются усиливающие стальные накладки.

Балки межэтажных перекрытий крепятся к верхней обвязке каркаса встык с помощью кронштейнов. По торцам устанавливается фасадная обвязочная доска так, чтобы ее поверхность находилась в одной плоскости с наружной поверхностью стены. В качестве крепежа используются гвозди, саморезы применять не рекомендуется.

Шаг 1: Фундамент под каркасный дом

Дом на каркасе — легкое сооружение, не требующее мощного заглубленного фундамента. Несущая способность свайных или ленточных оснований с заложением до 50 см достаточна, чтобы обеспечить восприятие и передачу грунтам нагрузки от строения.

Свайные фундаменты — заглубленные в землю стержни из бетона, железобетона или металла. Их достоинства:

  • быстрый монтаж;
  • небольшой объем земляных работ или даже их отсутствие;
  • короткий промежуток между окончанием установки фундаментов и дальнейшим монтажом конструкций.

Исключение — устройство монолитных свай и ростверка. Здесь нужно подождать до набора бетоном прочности. Обычно это занимает 1-2 недели. Поскольку нагрузка будет увеличиваться постепенно, не обязательно дожидаться нормативного срока в 28 суток, чтобы приступить к монтажу каркаса.

Металлические сваи вкручивают ручным или механизированным буровым оборудованием. Готовые бетонные анкеры погружают в проделанные скважины забивной или вдавливающей техникой. Строительство таких фундаментов занимает 1-3 дня, выполняется специализированными организациями.

Монолитные буронабивные сваи можно изготовить самостоятельно. Применяют бетон марки не ниже М 200. Для опалубки используют скрученный трубкой рубероид. Его помещают в отверстие, устанавливают внутрь арматурный каркас из 3-4 стержней. Заливают в полость конструкции раствор, послойно уплотняя виброинструментом.

По верху свай на оголовки монтируют несущие ригели из металла, бетона или дерева. В этом случае подполье остается открытым.

Свайный фундамент с висячим железобетонным ростверком.

Ростверк соединяет отдельные сваи в жесткую устойчивую систему. Может быть:

  • висячим;
  • наземным;
  • заглубленным.

В последнем случае это аналог ленточного фундамента мелкого заложения. Его устраивают из монолитного железобетона по периметру дома и под несущие перегородки. Котлован выкапывают на глубину 30-50 см, отсыпают песком и щебнем.

На подушку устанавливают опалубку. Внутрь помещают стальные каркасы, которые жестко завязывают с выпусками арматуры свай. Для крепления нижнего обвязочного бруса заранее подготавливают металлические шпильки диаметром 12 мм с резьбой. Их приваривают или прикручивают проволокой к стержням каркаса через каждые 150-200 см по длине ростверка. Крепежи должны располагаться на расстоянии не более 30 см от углов фундамента и выступать над верхней гранью конструкции на 13-15 см.

Устройство заглубленного ростверка.

Предварительно на опалубке размечают места установки стоек, чтобы они не совпали с крепежом для горизонтального бруса.

Поверхность основания обрабатывают гидроизоляционной мастикой, укладывают 2-3 слоя рубероида или другого влагозащитного материала.

Ленточный монолитный фундамент устраивают похожим образом. Если основание — плита, бетон заливают на всю площадь дома с выступом за периметр на 20 см. Толщина конструкции — 10-20 см, армирование — сварными сетками.

Плитный фундамент — практически готовое основание под полы

Особое внимание нужно уделить утеплению. Используют плиты пенополистирола, которые укладывают на щебеночную подготовку

Они не боятся влаги, не гниют, сохраняют теплоизоляционные свойства в течение 50 лет.

При бетонировании монолитных плит для подвода коммуникаций монтируют гильзы. Они обеспечивают доступ при прокладке труб водопровода или канализации. Подземные проходы нужно оборудовать заранее, иначе потом провести каналы будет очень сложно.

В наземных и мелкозаглубленных фундаментах установка гильз нужна для вентиляции подпольного пространства. В каркасных сооружениях это очень важный момент, которым нельзя пренебрегать. Вытяжки снижают влажность воздуха, губительно действующую на деревянные конструкции.

Фундамент под каркасный гараж

Поскольку сооружение получается достаточно легким, использование монолитных или блочных фундаментов ленточного или плитного типа не имеет большого смысла. Даже в том случае, когда планируется устройство смотровой ямы, лучше сделать ее отдельно, а всю постройку снабдить более легким основанием.

При сравнительно низком уровне грунтовых вод и отсутствия плывущих (плотные глины, тяжелые суглинки) грунтов на участке можно использовать опорно-блочный фундамент. Опоры выкладываются из фундаментных блоков или кирпича, с заглублением в грунт на 20…50 см. Поверх блоков устраивается обязательная гидроизоляция и ростверк из бруса.

Удобен также фундамент на основе винтовых свай. В этом случае после первичной установки оголовки свай выравниваются по горизонтали, устраивается ростверк по гидроизоляции. Если в качестве каркаса здания будет использоваться металлопрокат, логично и ростверк делать металлическим, соединяя элементы сваркой.

В такой конструкции можно сразу же предусмотреть установку стоек и портала – обрамления гаражных ворот.

Устройство ленточного фундамента мелкозаглубленного типа имеет смысл при создании постройки на базе металлического каркаса с относительно тяжелой обшивкой и планируемым устройством отопительной системы.

Для плывущих грунтов, сложного состава грунтов можно выбрать ленточный фундамент глубокого заложения – нижняя грань основания находится ниже глубины промерзания грунтов на 20…50 см. С таким основанием желательно устраивать также отмостку.

Наконец, при плывущих грунтах и желании впоследствии построить более капитальную конструкцию можно применять плитные фундаменты.

При любом типе монолитного основания желательно сразу же устраивать закладные для крепления стоек каркаса и ростверка.

Ниже показаны варианты для деревянного (слева) и металлического (в центре и справа) каркаса.

Гидроизоляция по верхней плоскости элементов фундамента обязательна при любом его типе.

Каркасный дом своими руками – фото:

На фото этапы строительства:

  1. Устанавливаем брусья нижней обвязки каркаса.
  2. Монтируем сразу балки пола.
  3. Собран каркас дома и установлен коньковый брус.
  4. Размеры оконных проёмов на 10-15 мм больше габаритов готовых пластиковых окон, поэтому их монтаж не составляет большого труда.
  5. После установки каркаса делаем своими руками монтаж крыши. Карнизы подшиваем окрашенной на земле вагонкой — так быстрее и удобнее.
  6. По каменному цоколю монтируем отлив.
  7. Устанавливаем гидро-ветрозащитную мембрану и обшиваем дом досками.

Каркасный дом: вопросы и ответы

От чего зависит долговечность каркасного дома?

Поскольку каркасная конструкция — многосоставная, ее долговечность зависит от профессионализма строителей, качества работы и используемых материалов

Чтобы каркас служил долго, важно не допустить попадания влаги внутрь стен. Использование сырого дерева существенно снизит качество постройки

Высыхая, балки и стойки будут менять свою геометрию, что приведет к образованию щелей в обшивке и нарушению герметичности конструкции. Еще одно слабое звено — утеплитель.

Пенополистирольный послужит не более 30 лет, жесткий мине-раловатный способен продлить жизнь постройки еще лет на 30, но поскольку он очень чувствителен к влаге, для гидроизоляции должны быть применены надежные защитные пленки и обеспечена герметичность конструкции. При соблюдении технологий каркасник может прослужить 30-60 лет.

Будет ли тепло в каркасном доме?

2 Высокие энергосберегающие качества каркасных стен обеспечивает слой утеплителя толщиной 15 см, расположенный внутри стены между стойками каркаса. В холодных регионах теплоэффективность можно существенно повысить, дополнительно утеплив постройку снаружи. Наружный слой утеплителя позволит перекрыть мостики холода, возникающие в местах расположения стоек каркаса, и увеличит коэффициент сопротивления теплопередаче наружной стены почти вдвое.

Но нужно учесть, что при высокой тепло-эффективности каркасные стены обладают низкой тепловой инерционностью. Каркасный дом быстро нагревается и быстро остывает при выключенном отоплении. Суточные колебания температур в нем будут более выражены, чем в кирпичном доме.

Насколько прочен каркасный дом

Многие каркасные дома заводского изготовления рассчитаны на сейсмическую устойчивость до 7 баллов — природные катаклизмы им не страшны. Благодаря легкости такие постройки можно возводить даже на грунтах с малой несущей способностью.

Прочная обшивка из ОСП или ЦСП в сочетании с каркасом придает стене необходимую жесткость и позволяет не опасаться, что подвижки грунта нарушат геометрию здания. Что касается несанкционированного проникновения, то разрушить каркасную стену не так просто, как кажется на первый взгляд. Да и вряд ли кому-нибудь придет в голову ломать многослойные стены, когда гораздо легче проникнуть в дом через окно или дверь.

Будет ли душно в каркасном доме?

Считается, что каркасные стены, в отличие, скажем, от кирпичных или рубленых, не «дышат». На самом деле в старых кирпичных и деревянных домах здоровый микроклимат обеспечивала вовсе не диффузия пара сквозь «дышащие» стены, а обычные щели в окнах, дверях, в подполье и на чердаке.

В наше время любое энергоэффективное строение, независимо от материала стен, обязано иметь герметичную конструкцию. Приток и циркуляция воздуха при этом осуществляется благодаря эффективной системе вентиляции с механической вытяжкой и естественным проветриванием через окна. Чтобы вентиляция не снижала теплоэффективность дома, в систему следует обязательно включить рекуператор.

От чего зависит цена каркасной постройки?

В среднем каркасный дом на 30 % дешевле кирпичного и на 30-50 % дешевле чисто деревянного строения. Однако стоимость его сильно колеблется в зависимости от использованных в строительстве и отделке материалов.

Слишком низкая цена должна насторожить покупателя, поскольку может свидетельствовать об использовании застройщиком некачественных материалов. В элитных постройках применяют каркас не из пиленого, а из клееного бруса. Обшивка из ЦСП обойдется дороже, чем обшивка из ОСП. Наиболее экономичный вид наружной отделки — сайдинг из ПВХ. В более дорогом варианте стены нередко облицовывают кирпичом или искусственным камнем.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

  • традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
  • методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
  • из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
  • по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
  • по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

  1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
  2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
  3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
  4. Монтаж промежуточных элементов.
  5. Соединение опор брусом верхней обвязки.
  6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
  7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
  8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

  • для наружных стен — 150х50 мм, 200х50 мм;
  • для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

  • элементы монтируют с наклоном 40°-60°;
  • толщина укосин — не более 1/4 от высоты сечения стойки;
  • крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
  • укосины врезают заподлицо со стойками, обвязками и перемычками;
  • на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
  • к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.

Фотоотчет со стройки: односкатная крыша на доме из газобетона

Построен дом в СПб. Проекта не было, была общая идея, которая представлена на фото. Дом из газобетона, финишная отделка — штукатурка, крыша — фальцевая выбрана исходя из дешевизны, надежности, простоты монтажа.

Идея дома под односкатной крышей

После того как выгнали стены, в них залили армопояс, в который через каждый метр установлены шпильки (Ø 10 мм). Когда бетон в армопоясе достиг требуемой порочности, на битумную мастику уложили слой гидроизоляции («Гидроизол», разрезанный вдоль на полосы нужной ширины). Поверх гидроизоляции укладывается мауэрлат — брус 150-150 мм. Все пиломатериалы, которые применяются для устройства кровли, сухие, обработаны защитными пропитками, антипиренами.

Начало монтажа односкатной крыши — укладка мауэрлата

Его сначала кладут на место (лежит на шпильках, придерживаемый помощниками), проходят вдоль, стуча молотком по тем местам, где стоят шпильки. В брусе отпечатываются места, где торчат шпильки. Теперь сверлят отверстия и просто насаживают его на шпильки.

Так как пролет получается большим, поставлены подпорки из бруса (150-150 мм), на которые уложен прогон, который будет поддерживать стропильные ноги.

Установка стоек и прогона

Ширина кровли получается 12 метров. Это с учетом выноса в 1,2 метра с лицевой стороны. Поэтому брусья мауэрлата и прогон «торчат» за пределы стен именно на такое расстояние.

Для обеспечения выноса кровли мауэрлат и прогон торчат ха пределы стены

Сначала были сомнения насчет такого большого выноса — крайний правый брус висит на 2,2 метра. Если этот вынос уменьшить, плохо будет стенам, да и внешний вид ухудшится. Потому все решено оставить как есть.

Укладка стропил

Укладываются стропила из двух срощеных досок 200*50 мм, с шагом 580 мм. Доски сбиваются гвоздями, в шахматном порядке (вверху-внизу), с шагом 200-250 мм.  Шляпки гвоздей то справа, то слева, попарно Два сверху/снизу справа, два сверху/снизу слева и т.д.). Места сращивания досок разносим на менее чем на 60 см. Полученная балка получается намного надежнее чем аналогичный цельный брус.

Стропила уложены

Способ крепления стропил

Далее пирог односкатной крыши для данного случая такой (со стороны чердака — на улицу): пароизоляция, каменная вата 200 мм, вентзазор (обрешетка, контр-обрешетка), влагоизоляция, кровельный материал. В данном случае это пурал темно-серого цвета.

Пример кровельного пирога для односкатной крыши (он вообще-то стандартный)

Утепление изнутри будем проводить потом, а пока поверх стропил укладываем гидро-ветро- защитную мембрану  «Тайвек Солид»(паропроницаемая).

Укладываем гидроизоляционную ветрозащитную паропроницаемую мембрану

Мембрана укладывается снизу-вверх, крепится скобами из степлера. То полотно, которое раскатывается выше, заходит на уже уложенное на 15-20 см. Стык проклеивается двусторонний лентой (покупали вместе с мембраной). Затем поверх мембраны набивается планки, на них — обрешетка под фальцевую кровлю.

Обрешетка из доски 25*150 мм

Сначала сделана обрешетка из доски 25*150 мм с шагом в 150 мм. После укладки, походив по крыше, решено усилить обрешетку. Для этого между уже уложенными досками набиваем доски 100 мм ширины. Теперь между досками остается зазор в 25 мм.

Обрешетка односкатной крыши в результате

Далее на нижнем фронтоне набили крюки для монтажа водосточной системы. Набиты они неровно, так как из-за большой длинны фронтона решено сделать две приемные воронки на расстоянии 2,8 метра от края. Для обеспечения стока в две стороны и сделан такой рельеф.

Набили крюки для водосточной системы

Далее надо заносить куски металла (картины) длиной по 12 метров. Они не тяжелые, но гнуть их нельзя, потому «салазки» отпадают. Для подъема построен временный «мостик» соединяющий землю и крышу. По нему и поднимали листы.

Подъем листов по мостику

Далее идут кровельные работы, которые отличаются в зависимости от типа кровельного материала. В данном случае необходимо было решить проблему температурного расширения материала — оцинкованная сталь (пурал) при нагревании/остывании значительно изменяет свои размеры. Чтобы обеспечить свободу расширения крепить материал к обрешетке решено за фальц подвижными кляммерами со свободой перемещения 15-20 мм.

Установка кляммеров для фальцевой кровли

Укладка фальцевой кровли из пурала

После укладки кровельного материала остается подшивка свесов, а они ничем не отличается.

Кровлю надо довести «до ума» — подшить свесы, но, в основном, она уже готова

Ну, а на фото ниже то, что получилось после отделки. Очень современно, стильно и необычно.

Дом с односкатной крышей — отделка почти закончена

Размеры каркасного гаража

Габариты постройки зависят от трех основных параметров:

  • размеров самой машины. Одно дело, если планируется держать в гараже смарт, и совсем другое, если там будет стоять джип;
  • количество техники. Можно выбрать модель на две машины, машину и мотоцикл, машину и культиватор/мини-трактор и так далее;
  • наличию дополнительных помещений – мастерской, отсеков для хранения различного оборудования, а также смотровой ямы.

Фактически минимальные габариты постройки должны превышать габаритные (именно габаритные, то есть параллелепипеда, в который вписывается автомобиль) размеры транспорта как минимум на метр по длине и на полную ширину открытой дверки плюс еще метр по ширине. При наличии другого оборудования следует исходить из габаритов автомобиля и планируемой к хранению техники с учетом обязательного свободного прохода между ними и расстояния до стен не менее полуметра.

Изготовление


Для изготовления стропил используются пиломатериалы из древесины хвойных пород. Материал должен быть высушен и выдержан, иначе через некоторое время могут появиться проседания плоскостей, перекосы, трещины.

Применяются:

  1. Обрезная доска толщиной 40-50 мм (зависит от длины), она идет на стропила, коньки, затяжки, ригели, подкосы и т. д.
  2. Брус 100 на 150 мм (или 150 на 150 мм). Из него делаются мауэрлат, лежень и т. д.

Все соединения выполняются на гвозди, шурупы, усиливаются металлическими пластинами. Угловые соединения бруса делаются вполдерева с обязательным усилением металлическими пластинами и подкосами. Необходим постоянный контроль горизонтали, вертикали и параллельности элементов. Точность установки стропил контролируется натянутым шнуром.

Стыкование стропил по длине при необходимости производится в точке установки подкоса. Соединение усиливается деревянной бобышкой длиной не менее 30-40 см. Для простоты работы (если размеры постройки не слишком велики) производится предварительная сборка ферм, которые устанавливаются на крыше в готовом виде. Такой метод упрощает работу, надо лишь постоянно контролировать положение каждого узла.

Виды мансардных окон

Согласно рекомендациям СНиПа, площадь мансардных окон не должна быть меньше 10 процентов от площади пола, поэтому в каждом помещении, образованном в результате разделения мансарды, должно быть окно.

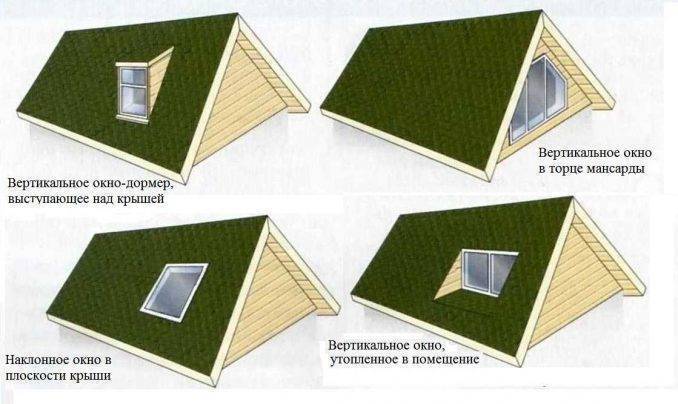

Устройство мансардных окон в крыше

На изображении выше представлены разновидности окон для установки на мансарде, при этом наиболее простой разновидностью считается наклонная установка окна. Несмотря на простоту, подобный вариант связан с некоторыми проблемами гидроизоляции стыков. Кроме этого, придется устанавливать окно с усиленной рамой и армированным остеклением из-за повышенных нагрузок на конструкцию окна.

Подобная установка имеет ряд достоинств:

  • Пропускает больше света, поскольку отсутствуют резкие границы света и теней.
  • Не усложняется поверхность крыши, так как она остается ровной.
  • Установка окна требует меньше времени.

Чем меньше угол наклона крыши, тем потребуется большее окно по площади. На изображении ниже указано, как следует расположить окно, в зависимости от угла наклона.

Чем круче наклон относительно пола, тем меньше должна быть высота окна

При монтаже окна следует брать во внимание расстояние между стропилами. Окно должно быть уже на 5 см, по сравнению с расстоянием между стропилами

Это необходимо для того, чтобы не нарушать целостность всей конструкции. В противном случае придется дополнительно усиливать элементы крыши, что не всегда оптимально.

Вместо одного большого окна лучше установить два небольших. Кроме того, что проблем значительно уменьшится, два небольших окна смотрится ничуть не хуже, чем одно большое. Не следует также забывать о нагрузках, которые больше действуют на одно большое окно.

Два окна рядом смотрятся ничуть не хуже, чем одно широкое

Установка окон-дормер связана с появлением ендов, как сверху, так и с боков. Как правило, подобная конструкция становится более сложной в любом случае. Кроме этого, имеются некоторые сложности при укладке кровельного материала, так как подобные места являются вероятными участками протечек влаги. На таких участках приходится укладывать кровельный материал особенно тщательно. В регионах, где выпадает много осадков в виде снега, такие окна подвержены особенно высоким нагрузкам при сходе снега. Решить данную проблему помогают снегозадержатели, которые монтируются над такими окнами. Достоинство подобных окон заключается в том, что возле него допустимо стоять в полный рост. На самом деле, такие окна пропускают меньше света, при этом рельеф крыши становится сложнее, с рядом некоторых проблем.

Устройство вертикального окна-дормера в мансардной крыше

Утопленные окна также используются, но в основном тогда, когда необходимо организовать выход на балкон. Утопленное окно – это не лучший вариант, поскольку света оно пропускает мало, а тени становятся достаточно глубокими. Это не совсем комфортно для глаз человека. Кроме этого, усложняется геометрия крыши, хотя не настолько, как в случае с выступающими окнами.

Если организовать окна в торцевых частях мансарды, то это существенно упростит данную проблему. В таком случае можно вполне обойтись без усиления рамы и стекол, поэтому подойдут самые обычные качественные стекла. Вариант малозатратный и легко реализуемый своими руками, поэтому именно такие окна чаще всего устанавливают хозяева на мансардах.

Утепление крыши

Утепление крыши каркасного дома производить несложно, главное соблюдать ряд требования

Так, важно правильно подобрать используемый материал по размеру. Именно это является гарантией того, что внутри дома летом будет прохладно, а зимой тепло

Для утепления можно использовать различные материалы, представленные на современном рынке, чаще всего применяется обычный минеральный утеплитель.


Утепление крыши минеральной ватой.

Если вы используете плоский вид конструкции крыши, в качестве утеплителя лучше использовать керамзит, материал также применяется для утепления конструкции каркасного дома между этажами. При монтаже утеплителя обязательно создаются зазоры, они позволяют избежать скопления конденсата за счет активной вентиляции.

К элементам каркаса теплоизоляционные материалы крепятся вплотную, особенно это касается твердых утеплителей: пенопласт или пенополистирол.

Какая крыша лучше

При монтаже стропильной системы используются такие же материалы, как и для каркаса. После изготовления стропильной системы, ее укрепляют с помощью обрешетки, которую выполняют доской-дюймовкой. Не следует использовать обзол, поскольку такие доски быстро приходят в негодность.

Чтобы сделать крышу в сарае, можно установить:

  • Односкатную кровлю, когда крыша опирается на противоположные стены, причем высота сторон имеет различную высоту. Односкатная кровля считается оптимальной, если длина пролета не превышает 6-ти метров.
  • Двускатную кровлю, когда крыша опирается на противоположные стены на одинаковой высоте, при этом скаты крыши соединяются в верхней точке, называемой коньком. Применяется при ширине пролета, большем, чем в 6 метров.

Угол наклона скатов крыши зависит от таких факторов, как интенсивность нагрузок ветра и снега.

Например:

  • Чем интенсивнее ветровые нагрузки, тем меньше делается уклон скатов.
  • Чем весомее снеговые нагрузки, тем большим должен быть уклон, чтобы снег, который скапливается на крыше, быстрее сходил.

Кроме этого, необходимо учитывать рекомендации производителя кровельных материалов.

Сарай с односкатной крышей

Поскольку сараи большими не строят, то можно воспользоваться односкатной крышей, но при этом необходимо обеспечить минимальный угол наклона для конкретного вида кровельного материала.

Например:

  • Для шифера потребуется не меньше 20 градусов.
  • Для мягкой кровли можно обойтись и 5 градусами.
  • Для профнастила этот параметр составляет 8 градусов.
  • Для черепицы это не меньше 25 градусов.

Если сооружается сарай из бетонных блоков, то на противоположных стенах следует установить и закрепить опорный брус-мауэрлат. Что касается каркасных конструкций, то роль опорных брусьев выполняет верхний обвязочный брус.

Стропильные доски монтируют, начиная с противоположных стен. Шаг укладки стропил зависит от величины брусьев, поэтому для большей надежности все элементы соединяются попарно. Крепление к опорному брусу осуществляется с помощью врезки, а также с помощью металлических накладок.

Заключительный этап – монтаж кровельного материала:

  1. Шифер крепится гвоздями к верхней волне, металлочерепица – кровельными саморезами к нижней.
  2. Листы укладываются с продольным и поперечным нахлыстом.
  3. Для лучшей герметизации стыков применяются прокладки из ЭПДМ-резины.
  4. Минимальный вес кровли допустим для шифера 50 мм, для тонких листовых материалов 100 мм.

Сарай с двускатной кровлей

Сборка стропильной системы из 2-х скатов по технологии ничем не отличается. Отличия заключаются лишь в том, что формируется коньковый узел:

  • С накладкой в верхней точке угла.
  • С дополнительным распорным ригелем.
  • С креплением стропил в точке конькового прогона.
  • С примыканием к вершине конькового бруса.

Двускатная крыша хотя и сложнее, но зато она более устойчивая к ветровым нагрузкам. Кроме этого, под кровлей достаточно пространства для использования по различному назначению.

Схема сборки двускатной крыши сарая, размерами 3,5х3,65 м

про село – МНОГОФУНКЦИОНАЛЬНЫЙ САРАЙ / КАК СДЕЛАТЬ СВОИМИ РУКАМИ ЛЕГКО / сельхоз влог / ВСЁ ПО УМУ

Watch this video on YouTube

Хозблок 5х3 своими руками

Watch this video on YouTube

▲Frame house 500$\Каркасник своими руками за 30 тыс.руб

Watch this video on YouTube

Части конструкции двускатных крыш

Посмотрим на элементы наслонной крыши. В данной конструкции больше элементов, чем у висячей крыши и отчасти названия элементов повторяются:

  • Мауэрлат. Это опорный элемент стропильной системы. Обычно мауэрлатом служит балочная обвязка каркаса.
  • Стропильная нога. Это доски образующие покатые плоскости крыши. Опорные элементы, упирающиеся в мауэрлат. Вверху образуют конёк крыши, соединяясь на прогоне конька.
  • Ригели. Это доски, возможно балки, которые связывают верх ферм для усиления.
  • Прогоны. Связующие элементы каркаса крыши. Связывают фермы между собой. Обязателен коньковый прогон, связывающий фермы на стыке стропильных ног.
  • Затяжки. Тоже связующие элементы, связывающие стропильные ноги одной фермы на мауэрлате.
  • Стойки. Опорные элементы, поддерживающие стропильные ноги ферм.
  • Лежень. Специальная опорная балка, в которую упираются стойки конструкции;
  • Обрешетка. Доски, связывающие стропила с внешней стороны скатной плоскости. Служат основой для закрепления кровельного материала.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
